Signalumsetzer DSU 1U
1-fach Binäreingabe für Wechselspannungen
Signal Converter DSU 1U
1-way Binary Input for AC
Bedienungsanleitung
Operating Instructions
Inhaltsverzeichnis
1. Allgemeines ..........................................2
2. Wichtige Hinweise vorab.......................2
3. Kodierung .............................................2
4. Inbetriebnahme.....................................2
5. Garantie................................................3
6. Technische Daten.................................3
13.Anschlussschema / Conn. Diagram......6
Table of Contents
7. General Information..............................4
8. Important Notes in Advance .................4
9. Coding ..................................................4
10.Putting into Service...............................4
11.Guarantee.............................................5
12.Technical Data......................................5
13.Anschlussschema / Conn. Diagram .....6

23931256/2009.02/B - Technische Änderungen vorbehalten!
Doepke
Deutsch
1- Inhaltsverzeichnis
Bedienungsanleitung
Signalumsetzer DSU 1U
1. Allgemeines
Der Signalumsetzer DSU 1U ist eine Komponente des Dupline Installationssystems und
ermöglicht die Umsetzung eines Spannungssignals zur Übertragung auf dem Dupline-
Bus.
Der Eingang ist für Wechselspannungen von 90 V bis 265 V geeignet; auf Polarität muss
nicht geachtet werden. Der Signalumsetzer aktiviert den kodierten Kanal bei Überschrei-
ten einer Spannungsdifferenz von 90 VAC und schaltet ihn bei Unterschreiten einer
Spannung von 60 VAC wieder aus.
Durch die Spannungsversorgung über den Dupline-Bus und durch die kompakte Bau-
form des Gerätes ist es hervorragend für den Einbau z.B. in Schalterdosen oder Hohl-
räumen geeignet.
2. Wichtige Hinweise vorab
Zum Schutz von Leben und Komponenten beachten Sie bitte folgende Sicherheitshin-
weise:
• Die Installation darf nur von einer autorisierten Fachkraft vorgenommen werden.
• Die Dupline-Signalversorgung muss aus Quellen erfolgen, die den Anforderungen für
Schutzkleinspannung entsprechen, ebenso, wie die Installation diesen Anforderungen
genügen muss (siehe hierzu die VDE 0100, Teil 410 sowie die EN 50090-1-1). Andere
Spannungen an den Signaleingängen können, trotz umfangreicher Schutzmaßnah-
men im Gerät, zur Zerstörung des Gerätes und Gefährdung von Menschen führen.
Weitere Hinweise finden Sie in der Dupline Planungshilfe.
3. Kodierung
Mit dem Handkodiergerät DHK 1 kann über den Flachsteckeranschluss an der Front des
DSU 1U dem Eingangskanal jede beliebige Adresse zwischen A1 und P8 zugeordnet
werden. Die Kanalzuordnung ist wie folgt:
Kanäle, die nicht benötigt werden, sollten unkodiert bleiben. Die Kodierung des DSU 1U
kann ohne Dupline-Signal vorgenommen werden. Sie bleibt dauerhaft erhalten, kann
aber jederzeit überschrieben werden.
4. Inbetriebnahme
Bei der Installation ist das Anschlussschema zu beachten. Alle anzuschließenden Lei-
tungen müssen spannungsfrei sein. Verbindungen zwischen dem Dupline-Signal und
dem Erdpotenzial führen zu Störungen und sind nicht zulässig. Auf die richtige Polarität
des Dupline-Signals ist zu achten.
Kanal Beschreibung Kanal Beschreibung
1 Eingangssignal 2..8 Nicht belegt

3931256/2009.02/B - Technische Änderungen vorbehalten! 3
Doepke
Deutsch
Folgende Tabelle zeigt die Anschlussbelegung:
5. Garantie
Für fachgerecht montierte, unveränderte Geräte gewähren wir ab Kauf durch den End-
verbraucher die gesetzliche Gewährleistungsfrist. Die Garantie bezieht sich nicht auf
Transportschäden sowie Schäden, die durch Kurzschluss oder Überlastung entstanden
sind. Bei Fertigungs- und Materialfehlern, die innerhalb der Gewährleistungsfrist erkannt
werden, leistet unser Werk kostenlosen Ersatz. Bei Öffnen des Gerätes erlischt der Ga-
rantieanspruch.
6. Technische Daten
Klemme Beschreibung Klemme Beschreibung
Weiß Dupline Signalleiter + (Dupline+) Rot Eingangssignal
Schwarz Dupline Signalleiter - (Dupline-) Blau Eingangssignal
Min. Typ. Max.
Dupline Stromaufnahme 1,0 mA 1,4 mA
Eingangs-/Ausgangskanäle 1 Eingangssignal / kein Ausgangskanal
Eingänge Art Potenzialfreier Eingang für Wechselspannungen
Nennspannung 90 V 265 V
Leistungsaufnahme 0,5 W
Einschaltschwelle 90 VAC
Ausschaltschwelle 60 VAC
Betriebsspannung
Nennbetriebsspannung nicht erforderlich (aus Dupline-Signalleiter)
Anschlüsse Art Kabelverbindungen
Kabelart Dupline 0,75 mm, 150 mm
Kabelart Eingang 1,5 mm², 150 mm
Gehäuse Art Schwarzes Unterputz-Einbaugehäuse
Maße 26 x 39 x 17 (B x H x T in mm)
Material Noryl GFN 1
Allg. technische Daten
Betriebstemperatur -20°C +50°C
Luftfeuchtigkeit max. 80% (Betauung nicht zulässig)
Schutzart / Normen IP 20, IEC60664
Bestellnummer, -bezeichnung 09 501 206, Signalumsetzer DSU 1U

43931256/2009.02/B - The right to make technical changes reserved!
Doepke
English
1- Table of Contents
Operating Instructions
DSU 1U Signal Converter
7. General Information
The DSU 1U Signal Converter is a component of the Dupline installation system and is
able to convert one voltage signal for transmission on the Dupline bus.
The input is suitable for AC voltages from 90 V to 265 V. There is no need to observe a
specific polarity. The signal converter activates the encoded channel when exceeding a
voltage difference of 90 VAC and disables the channel when the voltages drops below
60 VAC.
As it is supplied by the Dupline bus and due to the compact housing size of the device,
it is excellently suited for mounting e.g. in switch socket boxes or cavities.
8. Important Notes in Advance
In order to protectboth life and components, please observe thefollowing safetyinstruc-
tions:
• Installation may only be carried out by authorised, trained technicians.
• The Dupline signal supply has to be delivered by sources, which have to be installed
in accordance with the regulations governing protective low-voltage (see VDE 0100,
Part 410, or EN 50090-9-1) as well as the installation has to comply withthese require-
ments. Even if extensive protective measures have been implemented in the device,
other voltages at the signal inputs could result not only in the destruction of the device,
but also endanger people. For further information please refer to the Dupline Planning
Aid.
9. Coding
With the DHK 1 hand encoder the input channel can be assigned any address between
A1 and P8 via the flat-plug connector on the front of the DSU 1U. The allocation of the
channels is as follows:
Channels which are not required should remain uncoded. Encoding the DSU 1U does
not require the Dupline signal. Although the coding is permanently retained, it may al-
ways be overwritten.
10. Putting into Service
Observe the connection diagram when installing. All leads to be connected must be
dead. Connections between the Dupline signal and earth potential will cause malfunc-
tions and are not permissible. In addition, check for the correct polarity of the Dupline sig-
nal.
Channel Description Channel Description
1Input Signal 2..8 Not assigned

3931256/2009.02/B - The right to make technical changes reserved! 5
Doepke
English
The following table illustrates the connection configuration:
11. Guarantee
All professionally installed, unaltered devices are covered by warranty during the statu-
tory guarantee period from the day of purchase by the end user. The guarantee is not
applicable to damage incurred during transport or caused by short-circuit or overloading.
In the event of defects in workmanship or material, which are discovered within the guar-
antee period, the company will provide a replacement free of charge. The guarantee will
be rendered null and void if the device is opened or tampered with.
12. Technical Data
Terminal Description Terminal Description
White Dupline signal conductor + (Dupline+) Red Input Signal
Black Dupline signal conductor - (Dupline-) Blue Input Signal
Min. Typ. Max.
Dupline Current input 1.0 mA 1.4 mA
Input / output channels 1 input signal / no output signal
Inputs Type potential-free input for AC voltages
Voltage 90 V 265 V
Power consumption 0.5 W
ON voltage level 90 VAC
OFF voltage level 60 VAC
Operating Voltage
Rated operating voltage Not required (supplied by Dupline signal line)
Terminals Type Cable connection
Cable Type Dupline 0.75 mm, 150 mm
Cable Type Input 1.5 mm², 150 mm
Housing Type Black flush-mounted installation housing
Dimensions 26 x 29 x 17 (W x H x D in mm)
Material Noryl GFN 1
General technical data
Ambient temperature -20°C +50°C
Atm. humidity max. 80% (exposure to dew not permissible)
Encl. protection type /
standards IP 20, IEC60664
Order number, description 09 501 206, Signal converter DSU 1U

63931256/2009.02/B - The right to make technical changes reserved!
Doepke
Zeichnungen / Drawings

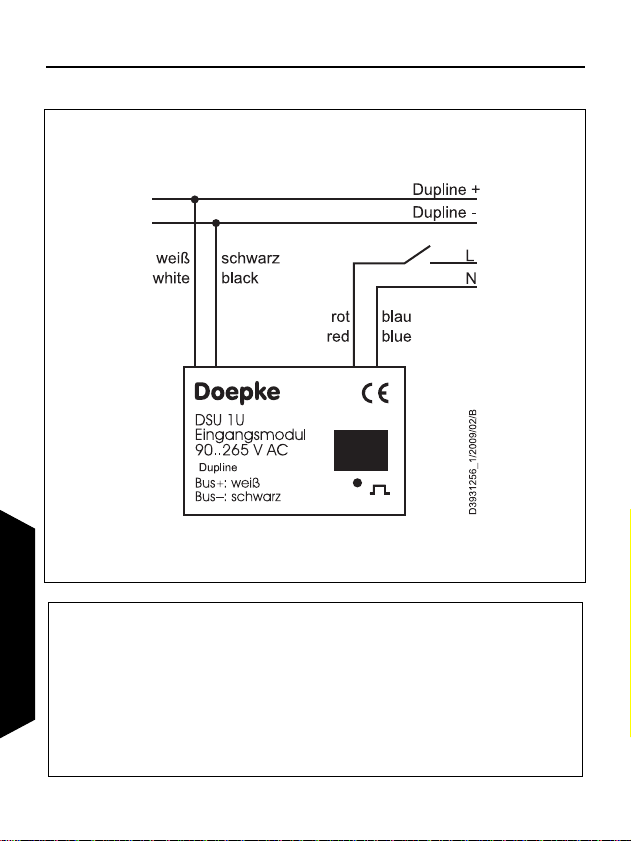

13. Anschlussschema / Conn. Diagram
Sollten Sie Fragen zu diesem Produkt oder
zum Dupline-System haben, wenden Sie
sich bitte an:
In case of queries concerning this
product or the Dupline system please
contact:
Doepke
Schaltgeräte GmbH & Co. KG
Stellmacherstraße 11
D-26506 Norden, Germany
Tel.: [phone]
Fax: [phone] E-mail: Internet: i[email protected] http://www.doepke.de
