Donner DC 20 User manual

DC 20 LARGE DIAPHRAGM CONDENSER MICROPHONE
USER MANUAL
Please read the Instruction Manual carefully before starting to use the instrument.

English
Deutsch
Français
Español
Italiano
日 本 語
1
6
11
16
21
26
CONTENTS

1
We are very grateful to have you purchasing the Donner DC 20 Large Diaphragm Condenser Microphone.
The DC 20 is specially designed for home studio applications. Featuring wide dynamic range and high SPL handling that
provide unmatched versatility. The cardioid polar pattern of the microphone is more sensitive to sound originating directly in
front of the element, making it useful in controlling feedback, reducing pickup of unwanted sounds and providing isolation
between performers.
With all the accessories you need. Package includes DC 20 Microphone, Stand mount, Zip pouch, Shock mount with Pop
filter, Tripod stand, XLR cable.
Please take the time to visit www.donnerdeal.com and get more information.
WELCOME TO DONNER
ENGLISH

2

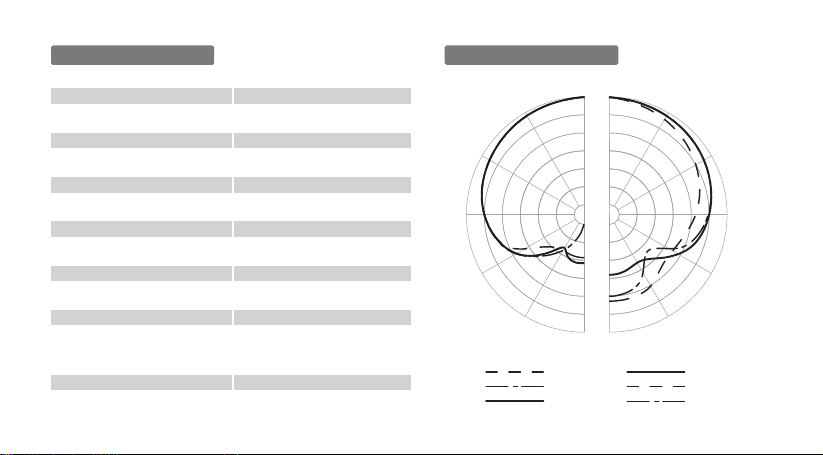

SPECIFICATIONS POLAR RESPONSE
Element
Polar pattern
Frequency response
Open circuit sensitivity
Impedance
Maximum input sound level
Equivalent Noise Level
Dynamic range(typical)
Signal-to-noise ratio
Phantom power requirements
Weight
Dimensions
Output connector
Condenser Microphone
Cardioid
20-20000Hz
-37 dB (1kHz, 0 dB = 1 V/Pa)
100 ohms
144 dB SPL (1kHz, 1% T.H.D.)
20 dB-A
124 dB
74 dB-A
48V DC, 2 mA typical
280g (0.617lbs)
Length: 160mm (6.30")
Width: Ø48mm (1.89")
Integral 3-pin XLRM-type
0
-10
250Hz
500Hz
1KHz
2KHz
4KHz
8KHz
-20
-30
dB
0o0o
30o
60o
90o
120o
150o
180o
60o
90o
120o
150o
180o
30o

3

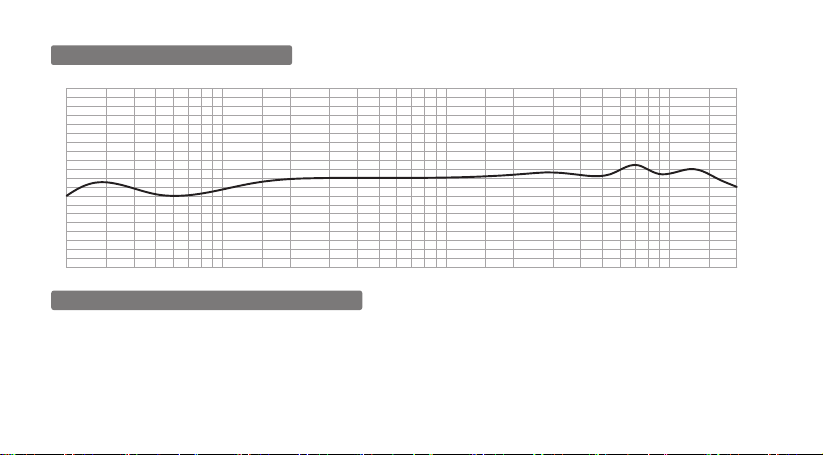

FREQUENCY RESPONSE
FEATURES
20
20
20 dB
10
10
0
50 100 200 500 1K 2K 5K 10K 20K
● Designed for professional home studio applications
● High SPL handling and wide dynamic range provide unmatched versatility
● Cardioid polar pattern reduces pickup of sounds from the sides and rear, improving isolation of desired sound source
● With all the accessories you need. Package includes DC 20 Microphone, Stand mount, Zip pouch, Shock mount with Pop
filter, Tripod stand, XLR cable.

4

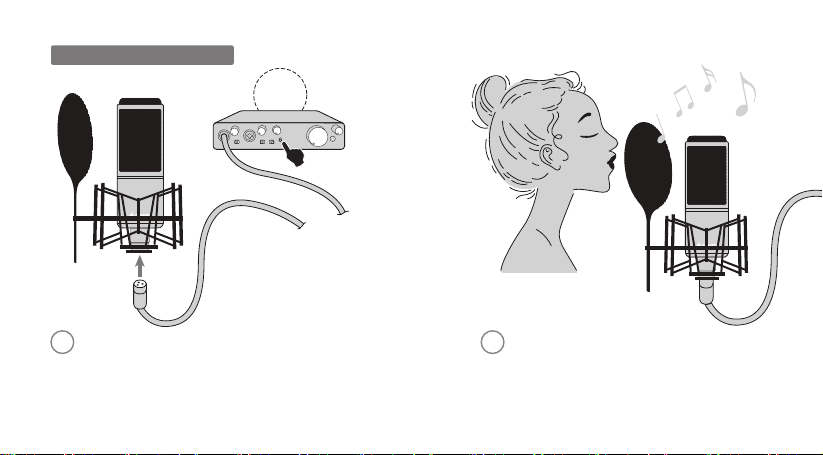

USING THE DC 20
The DC 20 is a Large Diaphragm Condenser
Microphone, the microphone requires 48V phantom
power for operation.
The Donner emblem is on the front of the
microphone. Position this side of the microphone
toward the sound source.
48V
12

5

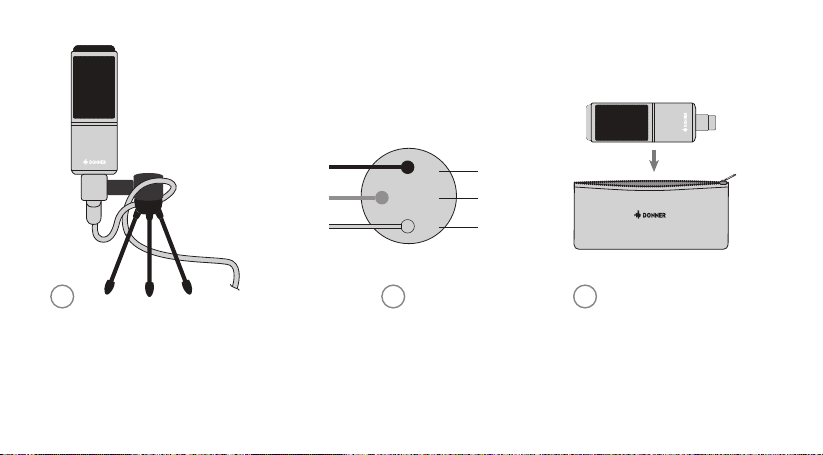

Secure the cable to the microphone stand
or boom while using, leaving a slack loop
at the microphone. This will ensure the
most effective shock isolation and reduce
the possibility of accidentally pulling the
microphone out of its mount.
3
The microphone cable should be
ensured that it is wired Pin 1
shield, Pin 2 (+), Pin 3 (-).
4
After use the DC 20 should be
wiped with a dry, soft cloth and
placed in its protective zip pouch.
5
SHIELD
1
2
3COLD
HOT

6
Vielen Dank für den Kauf des DC 20 Großmembran-Kondensatormikrofons.
DC 20 wurde speziell für Heimstudioanwendungen entwickelt. Großer Dynamikbereich und hohe
SPL-Verarbeitungskapazität, bietet beispiellose Multifunktionalität. Die Nierencharakteristik des Mikrofons reagiert
empfindlicher auf den direkt vor der Komponente ausgegebenen Schall, dadurch sie zur Kontrolle von Rückkopplungen,
Reduzierung unerwünschter Schallaufnahmen sowie Isolierung zwischen den Darstellern verwendet werden kann.
Haben Sie alle benötigten Zubehörteile. Im Lieferumfang sind ein DC 20 Mikrofon, einen Ständer, eine
Reißverschlusstasche, ein stoßfestet Ständer mit Windschutz-Filter, ein Stativ und ein XLR-Kabel enthalten.
Bitte besuchen Sie www.donnerdeal.com, um weitere Informationen zu erhalten.
WILLKOMMEN IN DONNER
DEUTSCH

7

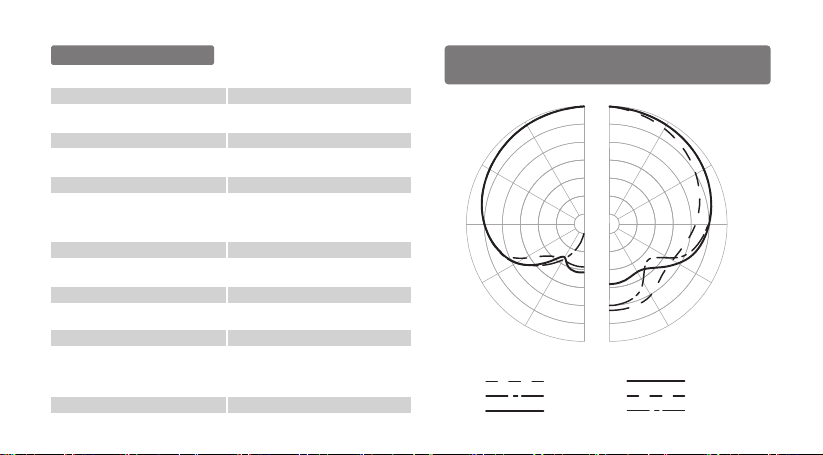

SPEZIFIKATIONEN RICHTCHARAKTERISTIK
