Dorex ARM441HDE User manual

DOOR
EDGE
STOP
FACE
RIGHT HAND REVERSE APPLICATION
8”
203 mm
41/2”
114 mm =180°
2 1/4”
57 mm
1”
25 mm
1”
25 mm
5”
127 mm
2 3/16”
56 mm
DOOR
EDGE
STOP
FACE
2 1/4”
57 mm
5”
127 mm
2 3/16”
56 mm
1”
25 mm
LEFT HAND REVERSE APPLICATION
1”
25 mm
93/4”
248 mm =110°
61/4”
159 mm =180°
DOOR
STOP
111/16”
43mm
11/16”
27mm
13/4”
44mm
5/16”
8mm
11/16
17mm
RIGHT HAND REVERSE SHOWN,
LEFT HAND REVERSE OPPOSITE
8”
203 mm =110°
41/2”
114 mm =180°
Power
Adjustment
DOOR WIDTH
INTERIOR EXTERIOR SET TO
I
II
III
IV
V
VI
8.5 lb-f
32 (813)
36 (914)
42 (1067)
48 (1219)
36 (914)
38 (965)
42 (1067)
48 (1219)
54 (1372)
-6
-3
+0
+6
+10
+14
FULL TURNS
OF SPRING
ADJUSTING NUT
- Latching speed.
- Swinging speed.
- Delay Action for regular arm. 120°opening.
- Delay speed with parallel arm. 90° & 180°opening.
1
2
3
4
5
6
NO.1
NO.2
DA
BC
Power
Adjustment
- Back Check for regular arm. 120°opening.
- Back Check with parallel arm. 90° & 180°opening.
1
3
24

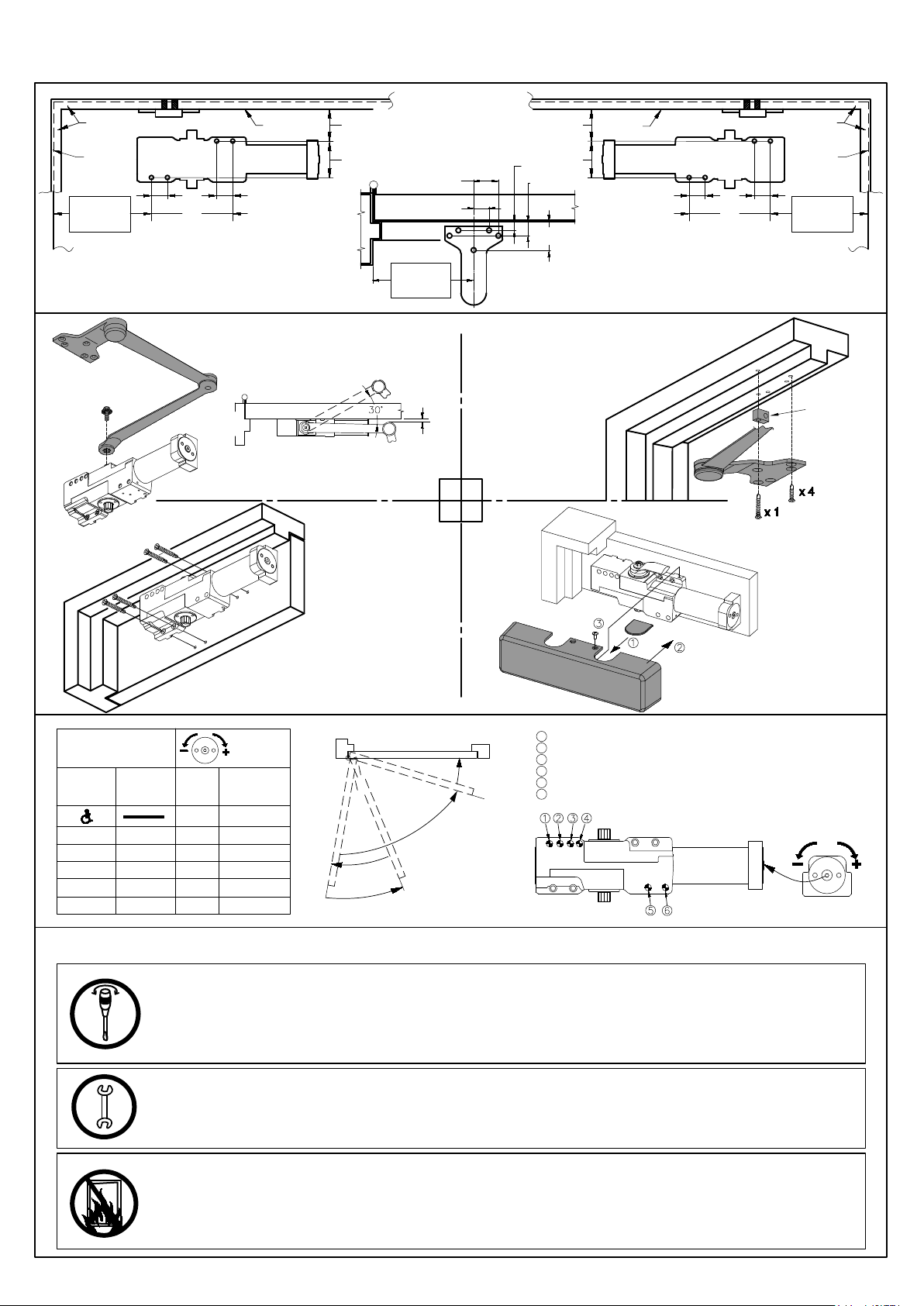

ARM441HDE - EXTRA DUTY PARALLEL ARM
PUSH SIDE MOUNTING (110°- 180°)
INSTALLATION INSTRUCTIONS
ARM441HDE-INST 2019-01 1/2
=110°
SOFFIT SOFFIT
Using a wrench rotate the door closer bottom shaft, about
30° towards the hinges, insert main arm on top shaft and
secure arm on shaft with supplied screw
1/2”
13 mm
Door closer and arm must be parallel during the door
opening range. Misalignment will cause strain and
bending on the arm and door closer and will affect the
door closer smooth operation. Position door closer at
the appropriate position, verify its levelness and
secure on door using the appropriate supplied screws.
Orientate arm plate and position under the frame stop face soffit
surface at the specified orientation and distances and secure plate on
frame stop face soffit using the appropriate supplied screws (5x).
Before drilling mounting holes on the frame, ensure
that the arm is properly oriented, as instructed
in step 2.
Use extra mounting screw for additional
support. Use spacer (if required)
REFER TO INSTALLATION INSTRUCTIONS AND DOOR CLOSER ADJUSTMENT
INSTRUCTIONS SUPPLIED WITH DOOR CLOSER
IMPORTANT INSTALLATION NOTES
AFTER INSTALLATION, PLEASE VERIFY:
1. Open the door do its maximum opening angle and release:
a. The door should close fully into the door frame and latched into the strike
2. Hold the door open and rest the latch bolt on the strike plate, then release the door:
a. The door closer should have sufficient power to latch the door.
3. Back-check provides a cushioning effect when the door is forcibly thrown open but does not serve as substitute for a door stop.
MAINTENANCE
1. Check the door closer every three months to ensure all fixings are secure and adjust, if necessary, adjust the closing and latching
speeds and verify the door functions properly and smoothly in accordance to ANSI A156.4 G1 norms.
2. Apply light oil to door closer arm joints and door hinges.
WARNINGS
1. Spring power settings of 1 or 2 are NOT SUITABLE for use on fire/smoke door assemblies.
2. The mechanical hold open devices MUST NOT BE INSTALLED on fire/smoke door assemblies.
3. The door closer should NOT BE OPENED beyond its maximum opening angle of the power size selected.
4. This door closer contains a powerful spring which is installed into the body at high pressure.
Under no circumstances should anyone attempt to dismantle the door closer
Rotate arm on door closer until the elbow is
about 1/2” (13 mm) from the door surface.
SPACER
(IF REQUIRED)
NOTE:
Parallel arm installation reduces the door closer maximum power size to V (5) for
110° door opening and to size IV (4) for 180° door opening angles.
in (mm)
FOLLOW STEPS 1, 2, 3, 4

8
203 mm =110°
41/2
114 mm =180°
2 1/4
57 mm
1
25 mm
1
25 mm
5
127 mm
2 3/16
56 mm
2 1/4
57 mm
5
127 mm
2 3/16
56 mm
1
25 mm
APPLICATION SUR PORTE
MAIN GAUCHE RENVERSÉE
APPLICATION SUR PORTE
MAIN DROITE RENVERSÉE
1
25 mm
93/4
248 mm =110°
61/4
159 mm =180°
PORTE
ARRÊT
111/16
43mm
11/16
27mm
13/4
44mm
5/16
8mm
11/16
17mm
MAIN DROITE RENVERSÉE MONTRÉE,
INVERSER POUR MAIN GAUCHE RENVERSÉE
8
203 mm =110°
41/2
114 mm =180°
Réglage de
la puissance
TAILLE TOURS COMPLET
DE LA VIS DE
RÉGLAGE REQUIS
Réglage de
puissance
2 3
14
ARM441HDE-INST 2019-01 2/2
FACE DE L’ARRÊT DE PORTE
BORD DE
LA PORTE
FACE DE L’ARRÊT DE PORTE
BORD DE
LA PORTE
1
2
3
4
5
6
- Vitesse de verouillage.
- Vitesse de balayage.
- Fermeture à Retardement (DA), bras régulier. Ouverture de 120°.
- Fermeture à Retardement (DA), bras parallèle. Ouverture 90° et 180°.
- Freinage Amortissant (BC), bras régulier. Ouverture de 120°.
- Freinage Amortissant (BC), bras parallèle. Ouverture 90° et 180°.
SOFFITE
SOFFITE

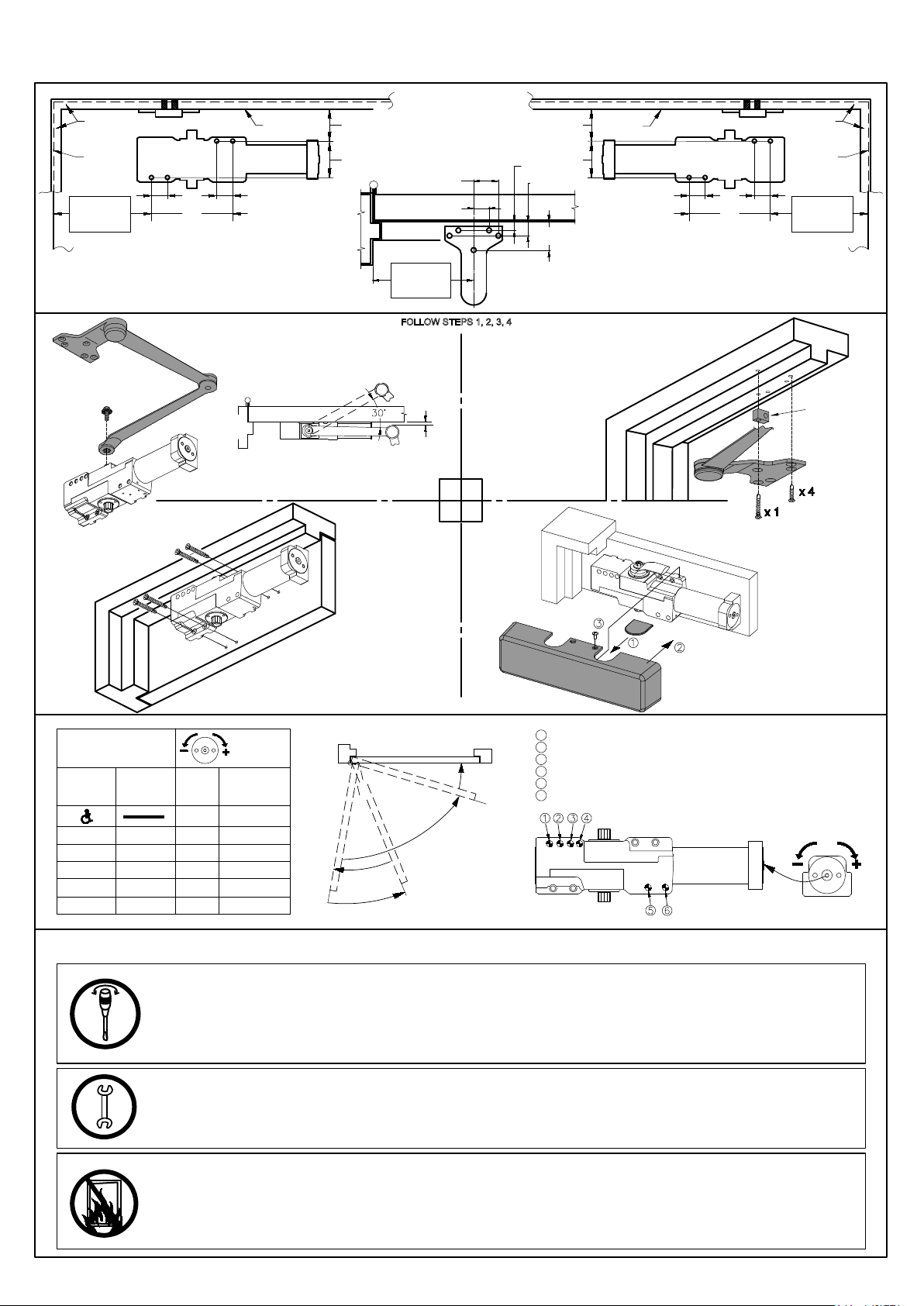

ARM441HDE - BRAS PARALLÈLE SERVICE INTENSE
MONTAGE CÔTÉ POUSSOIR (110°- 180°)
INSTRUCTIONS D’INSTALLATION
1/2”
13 mm
ESPACEUR
(SI NÉCESSAIRE)
Utiliser la vis de montage
supplémentaire pour un
support additionnel ou
pour fixer l'espaceur (si
nécessaire).
.
VOIR LES INSTRUCTIONS D'INSTALLATION ET DE RÉGLAGE DU
FERME-PORTE FOURNIES AVEC LE FERME-PORTE
NOTES D'INSTALLATION IMPORTANTES
APRÈS L'INSTALLATION, VEUILLEZ VÉRIFIER ET TESTER :
1. Ouvrez la porte à son angle d'ouverture maximum et relâchez-la:
a. TLa porte doit se fermer complètement dans le cadre de la porte et activer le loquet.
2. Garder la porte ouverte et poser le pêne demi-tour sur la gâche, puis relâcher la porte :
a. Le ferme-porte devrait avoir suffisamment de puissance pour verrouiller la porte.
3. Frienage Amortissant amortit l'ouverture de la porte lorsqu'elle est ouverte de force, mais ne remplace pas un butoir de porte.
ENTRETIEN
1. Vérifiez tous les trois mois pour vous assurer que toutes les fixations sont sûres et ajustez, si nécessaire, les vitesses de fermeture
et de verrouillage et vérifier que la porte fonctionne conformément aux attentes de ANSI A156.4 G1
2. Appliquez de l'huile légère sur les articulations du bras et des charnières de porte.
AVERTISSEMENTS
1. Les puissance de ressort de 1 ou 2 NE SONT PAS CONVENABLES pour une utilisation sur les portes coupe-feu/fumée.
2. Les dispositifs de retenue de porte mecanique NE DOIVENT PAS être installés dans une porte coupe-feu / fumée
3. Le ferme-porte NE DOIT PAS être ouvert au-delà de l'angle d'ouverture maximal de la taille que vous avez sélectionnée
4. Ce ferme-porte contient un ressort puissant qui est inséré dans le corps sous pression. En aucun cas, personne ne doit tenter de
démonter le ferme-porte.
NOTE:
L'installation d'un bras parallèle réduit la puissance maximale du ferme-porte à V (5)
pour une ouverture de porte de 110° et à IV (4) pour une ouverture de porte à 180°.
Tourner le bras du ferme-porte jusqu'à ce que le coude
soit à environ 1/2" (13 mm) de la surface de la porte.
A l'aide d'une clé, tourner l'arbre inférieur du ferme-porte
d'environ 30° vers les charnières, insérer le bras principal
sur l'arbre supérieur et fixer le bras sur l'arbre avec la vis
fournie.
Orienter la plaque du bras et la positionner sous la surface du
soffite et de l’arrêt de porte selon l'orientation et les distances
spécifiées et fixer avec les vis fournies (5x) appropriées.
Avant de percer des trous de montage sur le cadre,
s'assurer que le bras est correctement orienté,
conformément aux instructions à l'étape 2.
Le ferme-porte et le bras doivent être
parallèles pendant l'ouverture de la porte.
Un désalignement entraînera une tension
et une flexion du bras et du ferme-porte et
affectera le bon fonctionnement du
ferme-porte. Positionner le ferme-porte à la
position appropriée, vérifier le niveau et le
fixer sur la porte à l'aide des vis fournies à
cet effet.
I
II
III
IV
V
VI
8.5 lb-f
32 (813)
36 (914)
42 (1067)
48 (1219)
36 (914)
38 (965)
42 (1067)
48 (1219)
54 (1372)
-6
-3
+0
+6
+10
+14
LARGEUR DE PORTE
INTÉRIEUR EXTÉRIEUR
in (mm)
NO.1
NO.2
DA
BC
