Dragon Touch DT40 User manual
USER MANUAL
Dragon Touch DT40 Babay Monitor
Warning
Packing List
Overview
Getting Started
Using the Dragon Touch DT40 Baby Monitor
FQA
Contact Us
2
3
3
6
11
20
20
CONTENTS
01
English
WARNING PACKING LIST
OVERVIEW
1. Strangulation Hazard - Children have strangled in cords. Keep this cord out of the reach
of children (more than 3 feet (1m) away).
2. Never Place the Camera of Cord in or Near Crib or Playpen. Secure the cord at least
three feet away from crib or playpen.
3. Caution - Only insert a battery pack, Never use the transmitter or receiver near water,
including near a bathtub, sink, laundry tub, wet basement, etc.
4. Use only the AC adapters provided.
5. Adult assembly is required. Keep small parts away from children when assembling.
6. This product is not a toy. Do not allow children to play with it.
7. This product is not intended to replace proper adult supervision of children.
8. You must check your child’s activity regularly, as this product will not alert parents to
silent activities of a child.
9. Before using this product, read and follow all instructions and warnings contained in this
booklet.
10. This product is intended for indoor use only.
11. This product is not intended for use as a medical monitor and its use should not
replace adult supervision.
12. Test monitor before use and after changing camera location. Check reception regularly.
Obstacles, such as concrete walls, may shorten the wireless signal transfer range.
13. Always unplug AC adapters from wall outlets and power sources during periods of
non-use.
14. Do not touch the plug contacts with sharp or metal objects.
15. Do not allow water damage to the monitor unit, charging port, or charging cable
which cause overheat of the charging components.
16. Do not use unofficial third party charging cables and adapters to charge the device.
This may result in overheat of the charging port. Only use the charging cables and
adapters provided in the box.
1. Camera Unit
02 03
DT40 Camera DT40 Monitor Camera Power Adapter
Monitor Power Adapter Monitor Charging Stand Quick Start Guide
PAIR
4
1
2
3
5
6
8
7
9
2. Parent Unit
3. Menu Options
①Status Indication Overview( Upper Screen Bar)
Lens
Light Sensor
IR LEDs
Speaker
Night Light
Temperature Detection
Night Light Button
DC 5V Power Input
PAIR Button
Volume Level LED/Charging LED Indicator
Screen
Microphone
Lullaby Button
Night Light Button
Stand
Speaker
Left Button
UP Button
Right Button
Down Button
OK Button
Menu / On / Off Button
Talk / Sleep Button
04 05
Note: The Volume LED light is Blue, the Charging LED indicate is red, when the red
light turn off or turn to green to indicate that the battery is fully charged.
Icon Description Options
°C / °F
VOX
1 2 3 4
1
CAM-1 CAM-2 CAM-3 CAM-4
Battery Power
Night Light
Feeding Alarm
VOX Function
Volume
Lullabies
Current Camera
Unit Temperature °C / °F
5 levels
Signal Strength
Indicator
8 levels
1h, 2h, 3h, 4h
X, L, M, H (X: OFF, L: LOW,
M:MIDDLE, H: HIGH)
on / off
3 levels
06 07
②Notifications Icons Overview
Icon Description
Feeding Notification
Low battery
No Signal
②Notifications Icons Overview
Light Colour Description
Volume Level Indicator
Working Indicator
Charging Indicator
GETTING STARTED
1. Powering Camera Unit
Connect the Camera Power Adapter to the Camera Unit.
Position your Camera Unit no less than 3 feet away from your baby`s crib. Ensure the
power cord is not within reach of your baby.
3. When Charging
① During power OFF, when adapter is plugged in, the Charging LED indicator will
illuminate red to indicate charging, then the Charging LED indicator turn off to indicate
that the battery is fully charged.
② During power ON, when adapter is plugged in, the battery icon on the screen’s top
right corner will show that the battery is charging. The Charging LED Indicator will also
illuminate red to indicate charging, then turn green to indicate the battery is fully
charged.
2. Charging and Powering the Monitor Unit
For best results, charge the Monitor Unit before use. After the initial charge, recharge
normally as required. The Monitor Unit can be operated normally with power adapter
plugged into the unit.
① Plug the USB Output adapter into the electrical outlet. Connect the small end of the
USB Power Cable to the USB DC Jack of the Monitor Unit.
② Press and hold the Power On/Off/Menu Button for 2 seconds to turn ON the
Monitor Unit. The Power LED indicator will illuminate green to indicate the unit is ON.
③ Once both the Camera and Monitor Units are switched on, the display on the Monitor
Unit will show the video captured by the Camera Unit.
④ If there is no connection or you are out of range, the video display will go off and the
unit will also beep. Move the Monitor Unit closer to the Camera Unit until the link is
re-established.
Note: The battery icon turns red on the LCD screen to indicate that the battery is low,
and it gives a beep periodically. The battery needs to be recharged. Fully charging the
battery takes about 5 hours.
08 09
4. Charging Stand -【UPDATE】
New version charging stand design. We listened to our customers’ feedback about
charging ports being prone to damage, so we`ve add the charging stand for improved
durability and reliability.
5. Pairing
The Camera Unit is paired to your Monitor Unit. You do not need to pair it again unless
the Camera Unit loses its link with the Monitor Unit. To re-pair your Camera Unit, or pair
to a new Camera Unit, follow the procedure below:
① Press the Menu button of the Monitor Unit to enter to the interface.
① During power OFF, when charging stand`s adapter is plugged in, put your Monitor Unit
into the charging slot, the Charging LED indicator will illuminate red to indicate charging,
then the Charging LED indicator turn off to indicate that the battery is fully charged.
② During power ON, when charging stand`s adapter is plugged in, put your Monitor Unit
into the charging slot, the battery icon on the screen`s top right corner will show that
the battery is charging. The Charging LED Indicator will also illuminate red to indicate
charging, then turn green to indicate the battery is fully charged.
Note: You can use the Monitor Unit while it is being charged.
②Press the “-” Left Button or the “+” Right Button until Cam icon is highlighted.
USING THE DRAGON TOUCH DT40 BABY MONITOR
1. Set Up
Place the Camera Unit in a convenient location (e.g. on a table or a shelf) and point the
camera lens toward the area you want to monitor.
Note: Do not place the Monitor Unit within baby`s reach. If there is interference with the
picture or sound, try moving the units to different locations, and ensure they are not close
to other electrical equipment.
10 11
③ Press the “-” Left Button or the “+” Right Button to select the desired CAM and press
the OK Button to start searching for a Camera Unit.
④ Press and hold the PAIR key behind the Camera Unit for at least 3 seconds. Then the
connection is successful.
2. Volume Setting
①Press Menu Button and the menu bar will pop up. Press the “+” Right Button or “-”
Left Button until Volume icon is highlighted.
OK
4.3” LCD
CAM-1
28°C
②Press OK Button to enter to the interface. Press the “+” Right Button or “-” Left Button
to adjust the volume.
OK
4.3” LCD
CAM-1
28°C
3. Camera Control
• Add (Pair) a Camera
①Press Menu Button and the menu bar will pop up. Press the “+” Right Button or “-”
Left Button until Camera icon is highlighted.
③ Press and hold the PAIR key behind the Camera Unit for at least 3 seconds.
Then the connection is successful.
Note: A Camera Unit can only be registered to one Monitor Unit at any one time.
OK
4.3” LCD
CAM-1
28°C
②Press OK Button to enter to the interface. Camera 1 is the default setting. Press the “+”
Right Button or “-” Left Button to select the desired CAM, and press the OK Button to
start searching for a Camera Unit.
OK
4.3” LCD
1
CAM-1
28°C
3 42
12 13
• View and Scan Camera
These two functions are only useful if you have more than 1 Camera Unit paired. Scan
camera function automatically cycles through your paired camera channels to display each
camera for 20 seconds.
Press OK Button to select the desired Camera Unit to view or select to Scan the cameras.
When under Scan mode the screen will display the video from different paired cameras in
a loop of SCAN1 / SCAN2 / SCAN3 / SCAN4, changing every 20 seconds.
4. Brightness Setting
① Press Menu Button and the menu bar will pop up. Press the “+” Right Button or “-”
Left Button until Brightness icon is highlighted.
5. Lullaby
①Press Menu Button and the menu bar will pop up. Press the “+” Right Button or “-”
Left Button until Lullaby icon is highlighted.
OK
4.3” LCD
CAM-1
28°C
② Press OK Button to enter to the interface. Press the “+” Right Button or “-” Left Button
to adjust the screen Brightness.
②Press OK Button to enter to the interface. Press the “+” Right Button or “-” Left Button
to select the internal lullaby to soothe your baby.
OK
4.3” LCD
CAM-1
28°C
OK
4.3” LCD
CAM-1
28°C
OK
4.3” LCD
CAM-1
28°C
OFF
1 2 3 4
14 15
6. VOX Setting
①Press Menu Button and the menu bar will pop up. Press the “+” Right Button or “-” Left
Button until VOX icon is highlighted.
7. Feeding Timer
① Press Menu Button and the menu bar will pop up. Press the “+” Right Button or “-” Left
Button until Feeding icon is highlighted.
OK
4.3” LCD
CAM-1
28°C
② Press OK Button to enter to the interface. Press the “+” Right Button or “-” Left Button
to select the VOX level or turn off it.
② Press OK Button to enter to the interface. Press the “+” Right Button or “-” Left Button
to select the time to remind you of feeding baby.
OK
4.3” LCD
CAM-1
28°C
L
OK
4.3” LCD
CAM-1
28°C
OK
4.3” LCD
CAM-1
28°C
1h 2h 3h 4h
16 17
② Press OK Button to enter the interface. Press the “+” Right Button or “-” Left Button to
set the time for VOX mode.
② Press OK Button to enter the interface. Press the “+” Right Button or “-” Left Button to
switch °C & °F easily by this function.

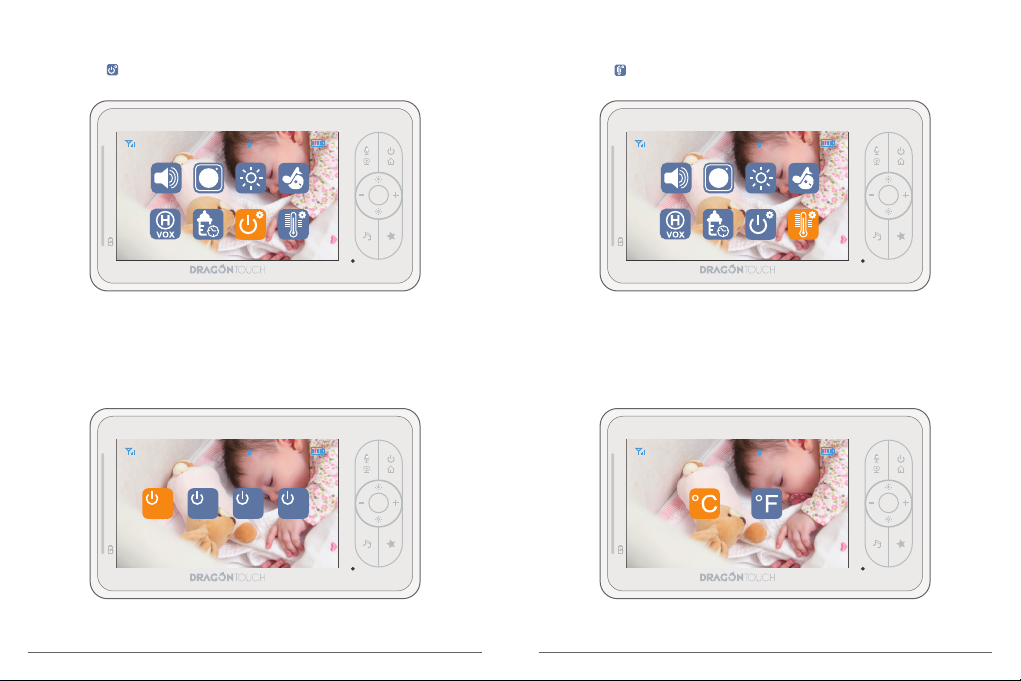

8. VOX Time Setting
① Press Menu Button and the menu bar will pop up. Press the “+” Right Button or “-” Left
Button until Setting icon is highlighted.
OK
4.3” LCD
CAM-1
28°C
OK
4.3” LCD
CAM-1
28°C
OK
4.3” LCD
CAM-1
28°C
1m 2m 3m 4m
9. Temperature Setting
①Press Menu Button and the menu bar will pop up. Press the “+” Right Button or “-” Left
Button until Temperature icon is highlighted.
OK
4.3” LCD
CAM-1
28°C
1918
FQA
Q: Cannot to connect to camera.
A: 1. Please ensure the camera keep charging.
2. Please ensure the camera and monitor within 900 feet (at open area).
Q: The video changed to unclear.
A: 1. Please try to remove the camera near to monitor.
2. Please clear the obstacle between camera and monitor.
Q: The baby monitor has some noise.
A: The camera and tablet may be too close. Move them further apart.
Q: Can I use the 220V?
A: The working voltage of this baby monitor is 110-240V.
Q: How long this monitor can standby?
A: After charged fully, the monitor can standby about 4 hours.
Q: Can I hear my baby’s voice when turn off the screen?
A: Yes, please turn on the “VOX” function and press to turn off the screen, then you will
hear your baby’s voice and alarm once any abnormal sound or noise happened.
Q: Picture is black and white?
A: Night vision mode operates in black and white. Turn on room light to force monitor out
of night vision mode.
For any problem with Dragon Touch products, please feel free to contact us, we will
respond within 24 hours.
E-mail: [email protected]
Tel: 1-888-811-1140 (US) Mon-Fri (except holiday) 9am-5pm (EST)
Official website: www.dragontouch.com
CONTACT US
English
20
Warnung
Packliste
Menüoption
Beginnen
Verwenden des Dragon Touch DT40-Babyphone
FQA
Kontaktiere Uns
22
23
23
26
31
40
40
21
INHALT
Deutsch
WARNUNG PACKLISTE
ÜBERBLICK
1. Strangulationsgefahr - Kinder haben in Schnüren gewürgt. Bewahren Sie dieses Kabel
außerhalb der Reichweite von Kindern (mehr als 1 m entfernt) auf.
2. Platzieren Sie die Kamera des Kabels niemals in oder in der Nähe von Kinderbetten oder
Laufställen. Sichern Sie das Kabel mindestens einen Meter von Kinderbett oder Laufstall
entfernt.
3. Achtung - Setzen Sie nur einen Akku ein. Verwenden Sie den Sender oder Empfänger
niemals in der Nähe von Wasser, einschließlich in der Nähe einer Badewanne, eines
Waschbeckens, einer Wäschewanne, eines feuchten Kellers usw.
4. Verwenden Sie nur die mitgelieferten Netzteile.
5. Eine Montage durch Erwachsene ist erforderlich. Halten Sie beim Zusammenbau kleine
Teile von Kindern fern.
6. Dieses Produkt ist kein Spielzeug. Lassen Sie Kinder nicht damit spielen.
7. Dieses Produkt ersetzt nicht die ordnungsgemäße Beaufsichtigung von Kindern durch
Erwachsene.
8. Sie müssen die Aktivität Ihres Kindes regelmäßig überprüfen, da dieses Produkt die
Eltern nicht auf stille Aktivitäten eines Kindes aufmerksam macht.
9. Lesen und befolgen Sie alle Anweisungen und Warnungen in dieser Broschüre, bevor
Sie dieses Produkt verwenden.
10. Dieses Produkt ist nur zur Verwendung in Innenräumen vorgesehen.
11. Dieses Produkt ist nicht zur Verwendung als medizinisches Überwachungsgerät
vorgesehen und sollte die Beaufsichtigung durch Erwachsene nicht ersetzen.
12. Testen Sie den Monitor vor dem Gebrauch und nach dem Ändern des
Kamerastandorts. Überprüfen Sie regelmäßig den Empfang. Hindernisse wie
Betonwände können die Reichweite der drahtlosen Signalübertragung verkürzen.
13. Ziehen Sie das Netzteil immer aus der Steckdose und aus der Steckdose, wenn Sie das
Gerät nicht benutzen.
14. Berühren Sie die Steckerkontakte nicht mit scharfen oder metallischen Gegenständen.
15. Lassen Sie keine Wasserschäden an Monitoreinheit, Ladeanschluss oder Ladekabel zu,
die zu einer Überhitzung der Ladekomponenten führen.
16. Verwenden Sie zum Laden des Geräts keine inoffiziellen Ladekabel und Adapter von
Drittanbietern. Dies kann zu einer Überhitzung des Ladeanschlusses führen.
Verwenden Sie nur die im Lieferumfang enthaltenen Ladekabel und Adapter.
1. Kameraeinheit
22 23
DT40 Kamera DT40-Monitor Kamera-Netzteil
Monitor-Netzteil Monitor-Ladestation Schnellstartanleitung
PAIR
4
1
2
3
5
6
8
7
9
2. Monitoreinheit
3. Menüpunkte
①Statusanzeige - Übersicht (obere Bildschirmleiste)
Linse
Lichtsensor
IR-LED
Redner
Nachtlicht
Temperaturerkennung
Nachtlicht-Taste
DC 5V Stromeingang
PAAR-Taste
Lautstärke-LED / Lade-LED-Anzeige
Bildschirm
Mikrofon
Wiegenliedknopf
Nachtlichttaste
Stehen
Lautsprecher
Linke Taste
Up Taste
Rechte Taste
Down Taste
OK Taste
Menü / Ein / Aus-Taste
Talk / Sleep-Taste
24 25
Symbol Beschreibung Optionen
°C / °F
VOX
1 2 3 4
1
CAM-1 CAM-2 CAM-3 CAM-4
Batterieleistung
Nachtlicht
Fütterungsalarm
VOX Funktion
Volume
Schlaflieder
Aktuelle Temperatur
der Kameraeinheit °C / °F
5 Ebenen
Signalstärkeanzeige
8 Ebenen
1h, 2h, 3h, 4h
X, L, M, H (X: OFF, L: LOW,
M:MIDDLE, H: HIGH)
an / aus
3 Ebenen
Hinweis: Die Lautstärke-LED leuchtet blau. Die Lade-LED leuchtet rot, wenn die rote
LED erlischt oder auf grün wechselt, um anzuzeigen, dass der Akku voll aufgeladen ist.
26 27
②Benachrichtigungssymbole - Übersicht
Symbol Beschreibung
Fütterungsbenachrichtigung
Niedriger Batteriestatus
Kein Signal
②Kontrollleuchte
Helle Farbe Beschreibung
Lautstärkeanzeige
Arbeitsindikator
Ladeindikator
FERTIG MACHEN
1. Kamera einschalten
Schließen Sie das Kamera-Netzteil an die Kameraeinheit an.
Positionieren Sie Ihre Kameraeinheit nicht weniger als 3 Fuß von der Krippe Ihres Babys
entfernt. Stellen Sie sicher, dass das Netzkabel nicht in Reichweite Ihres Babys ist. 3. Beim Laden
① Während des Ausschaltens leuchtet die Lade-LED rot, wenn der Adapter angeschlossen
ist, um den Ladevorgang anzuzeigen, und die Lade-LED erlischt, um anzuzeigen, dass
der Akku voll aufgeladen ist.
② Wenn der Adapter beim Einschalten eingesteckt ist, zeigt das Batteriesymbol in der
oberen rechten Ecke des Bildschirms an, dass die Batterie geladen wird. Die Lade-LED-
Anzeige leuchtet ebenfalls rot, um den Ladevorgang anzuzeigen, und leuchtet dann
grün, um anzuzeigen, dass der Akku vollständig aufgeladen ist.
2. Laden und Einschalten der Monitoreinheit
Laden Sie die Monitoreinheit vor dem Gebrauch auf, um optimale Ergebnisse zu erzielen.
Laden Sie den Akku nach dem ersten Aufladen wie erforderlich auf. Die Monitor-Einheit
kann normal mit dem in die Einheit eingesteckten Netzteil betrieben werden.
① Stecken Sie den USB-Ausgangsadapter in die Steckdose. Schließen Sie das kleine Ende
des USB-Stromkabels an die USB-DC-Buchse der Monitoreinheit an.
② Halten Sie die Ein/Aus/Menü-Taste 2 Sekunden lang gedrückt, um die Monitoreinheit
einzuschalten. Die Power-LED leuchtet grün, um anzuzeigen, dass das Gerät
eingeschaltet ist.
③ Sobald sowohl die Kamera- als auch die Monitoreinheit eingeschaltet sind, wird auf
dem Display der Monitoreinheit das von der Kameraeinheit aufgenommene Video
angezeigt.
④ Wenn keine Verbindung besteht oder Sie sich außerhalb der Reichweite befinden,
erlischt die Videoanzeige und das Gerät piept ebenfalls. Stellen Sie die Monitoreinheit
näher an die Kameraeinheit heran, bis die Verbindung wiederhergestellt ist.
Hinweis: Das Batteriesymbol wird auf dem LCD-Bildschirm rot, um anzuzeigen, dass
die Batterie schwach ist, und es ertönt regelmäßig ein Piepton. Der Akku muss aufgeladen
werden. Das vollständige Aufladen des Akkus dauert ca. 5 Stunden.
28 29
4. Ladestation -【AKTUALISIEREN】
Neue Version Ladestation Design. Wir haben auf das Feedback unserer Kunden zu
Ladeanschlüssen gehört, die anfällig für Beschädigungen sind, und haben daher den
Ladeständer hinzugefügt, um die Haltbarkeit und Zuverlässigkeit zu verbessern.
5. Paarung
Die Kameraeinheit ist mit Ihrer Monitoreinheit gekoppelt. Sie müssen es nicht erneut
koppeln, es sei denn, die Kameraeinheit verliert die Verbindung zur Monitoreinheit. Gehen
Sie wie folgt vor, um die Kameraeinheit erneut oder mit einer neuen Kameraeinheit zu
koppeln:
① Drücken Sie die Menütaste der Monitoreinheit, um zur Benutzeroberfläche zu gelangen.
① Während des Ausschaltens, wenn der Adapter des Ladestations angeschlossen ist,
stecken Sie die Monitoreinheit in den Ladeschacht. Die Lade-LED-Anzeige leuchtet rot,
um den Ladevorgang anzuzeigen, und die Lade-LED-Anzeige erlischt, um anzuzeigen,
dass der Akku voll aufgeladen ist.
② Wenn der Adapter der Ladestation beim Einschalten eingesteckt ist, stecken Sie die
Monitoreinheit in den Ladeschacht. Das Akkusymbol in der oberen rechten Ecke des
Bildschirms zeigt an, dass der Akku geladen wird. Die Lade-LED-Anzeige leuchtet
ebenfalls rot, um den Ladevorgang anzuzeigen, und leuchtet dann grün, um
anzuzeigen, dass der Akku vollständig aufgeladen ist.
Hinweis: Sie können die Monitoreinheit während des Ladevorgangs verwenden.
②Drücken Sie die linke Taste "-" oder die rechte Taste "+", bis das Symbol "Kamera"
hervorgehoben ist.
VERWENDEN DES DRAGON TOUCH DT40-BABYPHONE
1. Konfiguration
Stellen Sie die Kameraeinheit an einem geeigneten Ort auf (z. B. auf einem Tisch oder
einem Regal) und richten Sie das Kameraobjektiv auf den Bereich, den Sie überwachen
möchten.
Hinweis: Stellen Sie die Monitoreinheit nicht in Reichweite des Babys auf. Stellen Sie
sicher, dass Sie die Geräte nicht in der Nähe anderer elektrischer Geräte befinden.
30 31
③ Drücken Sie die linke Taste “-“ oder die rechte Taste “+“, um die gewünschte Kamera
auszuwählen, und drücken Sie die OK-Taste, um die Suche nach einer Kameraeinheit
zu starten.
④ Halten Sie die PAIR-Taste hinter der Kameraeinheit mindestens 3 Sekunden lang
gedrückt. Dann ist die Verbindung erfolgreich.
2. Lautstärkeeinstellung
①Drücken Sie die Menütaste und die Menüleiste wird angezeigt. Drücken Sie die rechte
Taste “+“ oder die linke Taste “-” .
OK
4.3” LCD
CAM-1
28°C
②Drücken Sie die OK-Taste, um zur Benutzeroberfläche zu gelangen Drücken Sie die
rechte Taste “+“ oder die linke Taste “-“, um die Lautstärke einzustellen.
OK
4.3” LCD
CAM-1
28°C
3. Kamerasteuerung
• Kamera hinzufügen (koppeln)
①Drücken Sie die Menütaste und die Menüleiste wird eingeblendet. Drücken Sie die
rechte Taste “+“ oder die linke Taste “-“, bis das Kamerasymbol markiert ist.
③ Halten Sie die PAIR-Taste hinter der Kameraeinheit mindestens 3 Sekunden lang
gedrückt. Dann ist die Verbindung erfolgreich .
Hinweis: Eine Kameraeinheit kann immer nur für eine Monitoreinheit registriert werden.
OK
4.3” LCD
CAM-1
28°C
②Drücken Sie die OK-Taste, um zur Benutzeroberfläche zu gelangen. Kamera 1 ist die
Standardeinstellung. Drücken Sie die rechte Taste “+” oder die linke Taste “-“, um die
gewünschte Kamera auszuwählen, und drücken Sie die OK-Taste, um die Suche nach
einer Kameraeinheit zu starten.
OK
4.3” LCD
1
CAM-1
28°C
3 42
32 33
• Kamera anzeigen und scannen
Diese beiden Funktionen sind nur nützlich, wenn Sie mehr als eine Kameraeinheit
gekoppelt haben. Die Kamera-Scan-Funktion schaltet automatisch durch die gekoppelten
Kamerakanäle, um jede Kamera 20 Sekunden lang anzuzeigen.
Drücken Sie die OK-Taste, um die gewünschte Kameraeinheit auszuwählen, die Sie
anzeigen oder zum Scannen der Kameras auswählen möchten. Im Scan-Modus zeigt der
Bildschirm das Video von verschiedenen gekoppelten Kameras in einer Schleife von
SCAN1 / SCAN2 / SCAN3 / SCAN4 an, die sich alle 20 Sekunden ändert.
Other manuals for DT40
1
Table of contents
Languages:
Other Dragon Touch Baby Monitor manuals
