Drazice NAD 1500 v1 User manual

NÁVOD K OBSLUZE
A INSTALACI
NAD 1500 v1 NAD 2000 v1
NAD 1500 v2 NAD 2000 v2
CZ Akumulační nádrže typ NAD
PL Zbiorniki akumulacyjne typ NAD
D Speicherbehälten typ NAD
GB Storage tank NAD type
H Gűjtőtartályok NAD típusú
RUS Аккумулирующиe баки сериа NAD
F Réservoir à accumulation modèle NAD
SK Akumulačné nádrže typ NAD
Družstevní závody Dražice - strojírna s.r.o.
Dražice 69, 294 71 Benátky nad Jizerou
tel.: +420 / 326 370 990
fax: +420 / 326 370 980
e-mail: [e-mail]

- 2 -
OBSAH
CZ Provozně montážní předpisy 3
PL Instrukcja obsługi i montażu 6
D Betriebs- und Montagevorschriften 9
GB Operational mounting regulations 12
H Szerelési és üzemeltetési előírások 15
RUS Инструкции по монтажу и эксплуатации 18
F Notice pour le Montan 21
SK Prevádzkovo montážne predpisy 24

- 3 -
CZ -Provozně montážní předpisy
1. Popis
Akumulační nádrže slouží k akumulaci přebytečného tepla od jeho zdroje. Zdrojem mohou být kotel na tuhá paliva,
tepelné čerpadlo, solární kolektory, krbová vložka, atd.
Nádrže typu NAD slouží pouze k ukládání tepla v topném systému. Zařazení akumulační nádrže do topného systému
s kotlem na tuhá paliva umožňuje optimální chod kotle na příznivé teplotě při provozu kotle. Přínos je hlavně v období
optimálního chodu (tj. s maximální účinností), kdy se přebytečné neodebrané teplo akumuluje v nádrži.
Nádrže jsou vyráběny z oceli, bez úpravy vnitřního povrchu, vnější povrch nádrže je opatřen ochranným nátěrem.
Nádrže jsou vybaveny snímatelnou 100 mm ( 1500 l ), 120 mm ( 2000 l ) silnou izolací – NEODUL LB PP. Nádrže se vyrábějí
vobjemech 1500, 2000 litrů. Jednotlivé verze v1 jsou dále vybaveny revizním otvorem o světlosti 182 mm s možností
instalovat do něho vestavnou elektrickou topnou jednotku TPK.
Nádrže nejsou určeny pro ukládání TUV – teplé užitkové vody.
2. Základní rozměry
Objem [l]
Průměr [mm]
Výška [mm]
1500
1100
1906
2000
1100
2436
3. Popis jednotlivých verzí
NAD v1
Akumulační nádrž s možností rozmístění jedné příruby. Příruba s roztečí šroubů 210 mm se může použít pro montáž
vestavné elektrické topné jednotky přírubové TPK. Ve standardním provedení je příruba zaslepena. Nátrubek G6/4“ lze
použít pro montáž elektrické topné jednotky TJ G 6/4“. Dodáváno s izolací o síle 100 mm ( 1500 l ), 120 mm (2000 l ).
NAD v2
Akumulační nádrž s možností rozmístění nátrubků G6/4“. Nátrubek G6/4“ lze použít pro montáž elektrické topné
jednotky TJ G 6/4“. Dodáváno s izolací o síle 100 mm ( 1500 l ), 120 mm ( 2000 l ).
4. Návrh velikosti a zapojení AKU nádrže do topného systému
Návrh optimální velikosti akumulační nádrže provádí projektant, nebo osoba s dostatečnými znalostmi pro projektování
topných soustav.
Montáž provádí odborná firma nebo osoba, která potvrdí montáž v záručním listě.
Výrobek doporučujeme používat ve vnitřním prostředí s teplotou vzduchu +5°C až 45°C a relativní vlhkost max. 80%.
5. Základní technické parametry
Maximální provozní tlak v nádobě je 0,3 MPa. Maximální teplota topné vody v nádobě je 90°C.

- 4 -

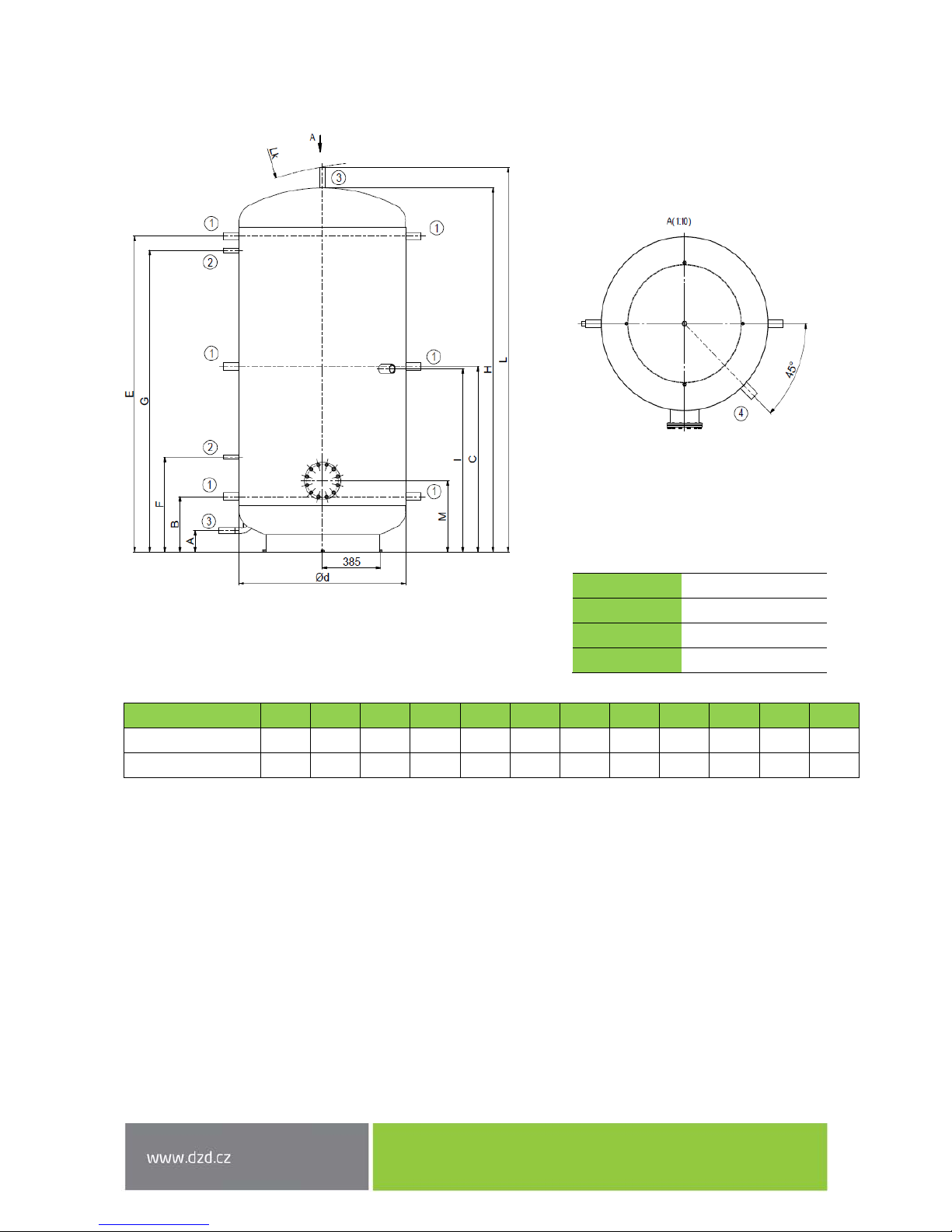

6. Zobrazení verzí NAD
NAD 1500 v1, NAD 2000 v1

G 1 1/4" vnitřní

G 1/2" vnitřní

G 1" vnější

G 1 1/2" vnitřní
A B C dE F G H I L Lk M
NAD 1500 v1 135 350 910 1100 1470 600 1380 1778 895 1906 1925 450
NAD 2000 v1 135 350 1175 1100 2000 600 1910 2307 1160 2436 2480 450

- 5 -

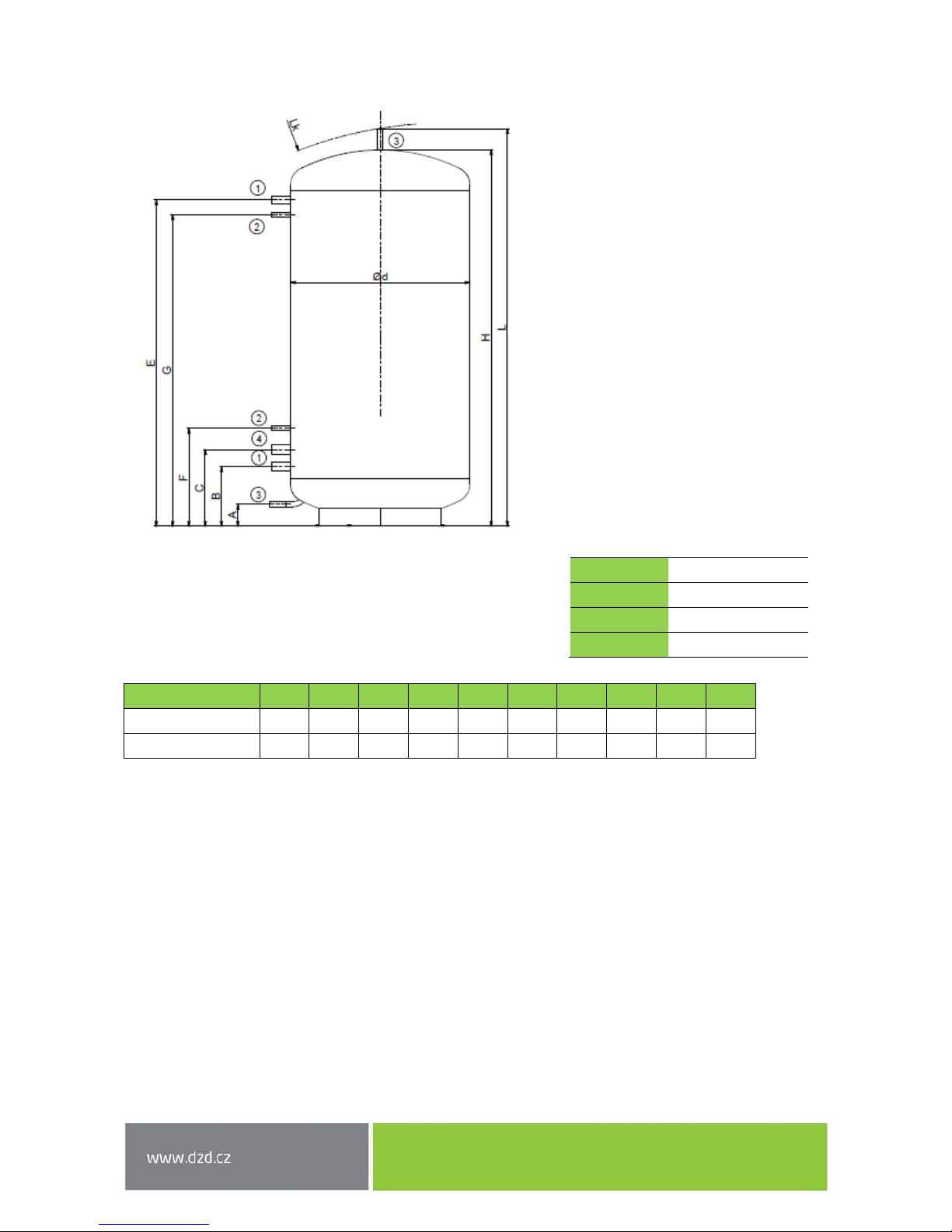

NAD 1500 v2, NAD 2000 v2

G 1 1/4" vnitřní

G 1/2" vnitřní

G 1" vnější

G 1 1/2" vnitřní
A B C dE F G H L Lk
NAD 1500 v2 135 365 470 1100 1470 600 1380 1778 1906 1925
NAD 2000 v2 135 365 470 1100 2000 600 1910 2307 2436 2480

- 6 -

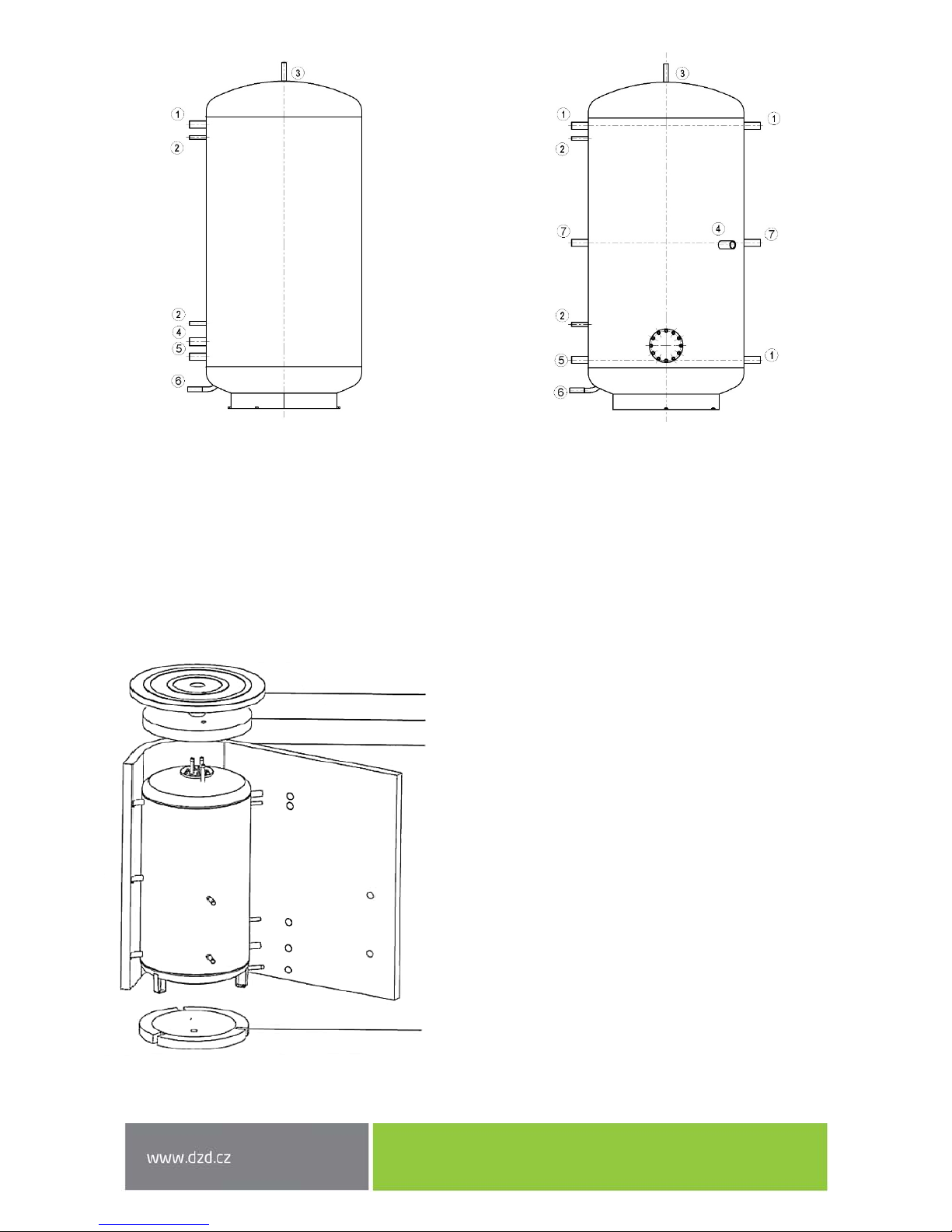

1 Vstup do aku. nádoby vnitřní G 1 ¼“
2 Jímka pro čidla (teploměr, termostat ) vnitřní G ½“
3 Výstup akumul. teplé vody ( odvzdušnění) vnější G 1“
4 Vstup pro montáž tělesa TJ vnitřní G 1 ½“
5 Výstup vody z aku. nádoby (vratná voda) vnitřní G 1 ¼“
6 Vstup vody do aku. nádoby (vypouštění ) vnější G 1“
7 Další vstup vnitřní G 1 ¼“
Tepelná izolace
Izolace NEODUL LB PP o síle 100mm (1500 l), 120 mm ( 2000 l).
Součástí jsou horní kryt, kryt přírub a krytky otvorů. Izolace se
dodává samostatně zabalena.
Izolaci doporučujeme nasazovat při pokojové teplotě. Při
teplotách výrazně nižších než 20°C dochází ke smrštění izolace,
které znemožňuje její snadnou montáž!!

- 7 -
PL -INSTRUKCJA OBSŁUGI I MONTAŻU
1. Opis
Zbiorniki akumulacyjne służą do akumulacji nadmiaru ciepła z jego źródła. Źródłem ciepła może być kocioł na paliwa
stałe, pompa cieplna, kolektory solarne, wkładka kominkowa, itd.
Zbiorniki typu NAD przeznaczone są wyłącznie do akumulacji ciepła w systemach grzewczych. Umieszczenie zbiornika
akumulacyjnego w systemie grzewczym z kotłem na paliwa stałe umożliwia optymalną pracę kotła przy sprzyjającej
temperaturze eksploatacji. Efekt osiągany jest głównie w czasie optymalnej pracy kotła (tj. przy maksymalnej
wydajności), gdy nadmiar niepobranego ciepła akumulowany jest w zbiorniku.
Zbiorniki wykonane są ze stali, bez ochrony powierzchni wewnętrznej, powierzchnia zewnętrzna chroniona jest powłoką
ochronną. Zbiorniki wyposażone są w zdejmowalną izolację o grubości 100 mm ( 1500 l ), 120 mm ( 2000 l ) – NEODUL
LB PP. Zbiorniki produkowane są o pojemności 1500,2000 litrów. Poszczególne wersje v1 są ponadto wyposażone z
otworem kontrolnym o średnicy wewnętrznej 182 mm z możliwością zainstalowania w otworze wbudowanej jednostki
grzewczej TPK.
Zbiorniki nie są przeznaczone do akumulacji CWU – ciepłej wody użytkowej.
2. Parametry podstawowe
3. Opis poszczególnych wersji
NAD v1
Zbiornik akumulacyjny z możliwością umieszczenia od jednego kołnierza. Kołnierz o rozstawie śrub 210 mm może być
zastosowany do montażu wbudowanej kołnierzowej elektrycznej jednostki grzewczej TPK. W wersji standardowej
kołnierz jest zaślepiony. Tuleję G6/4“ można użyć do montażu elektrycznej jednostki grzewczej TJ G 6/4“. Zbiornik
dostarczany jest z izolacją o grubości 100 mm ( 1500 l ), 120 mm ( 2000 l ).
NAD v2
Zbiornik akumulacyjny z możliwością umieszczenia tulej G6/4“. Tuleję G6/4“ można użyć do montażu elektrycznej
jednostki grzewczej TJ G 6/4“. Zbiornik dostarczany jest z izolacją o grubości 100 mm ( 1500 l ), 120 mm ( 2000 l ).
4. Projekt wielkości i podłączenia zbiornika akumulacyjnego do systemu grzewczego
Optymalną wielkość zbiornika akumulacyjnego projektuje projektant lub osoba posiadające odpowiednią wiedzą
w zakresie projektowania systemów grzewczych.
Montaż wykonuje firma specjalistyczna lub osoba, która poświadczy wykonanie montażu w karcie gwarancyjnej.
Wyrób zalecamy używać w pomieszczeniach o temperaturze powietrza od +5°C do 45°C i wilgotności względnej max
80%.
5. Podstawowe parametry techniczne
Maksymalne ciśnienie robocze w naczyniu wynosi 0,4 MPa. Maksymalna temperatura wody ciepłej w naczyniu wynosi
90°C.
Pojemność [l] Średnica [mm] Wysokość [mm]
1500 1100 1906
2000 1100 2436

- 8 -
6. Przykład wersji NAD
NAD 1500 v1, NAD 2000 v1

G 1 1/4" wewnętrzna

G 1/2" wewnętrzna

G 1" zewnętrzna

G 1 1/2" wewnętrzna
A
B
C
d
E
F
G
H
I
L
Lk
M
NAD 1500 v1 135 350 910 1100 1470 600 1380 1778 895 1906 1925 450
NAD 2000 v1 135 350 1175 1100 2000 600 1910 2307 1160 2436 2480 450

- 9 -
NAD 1500 v2, NAD 2000 v2
A B C dE F G H L Lk
NAD 1500 v2 135 365 470 1100 1470 600 1380 1778 1906 1925
NAD 2000 v2 135 365 470 1100 2000 600 1910 2307 2436 2480

G 1 1/4" wewnętrzna

G 1/2" wewnętrzna

G 1" zewnętrzna

G 1 1/2" wewnętrzna

- 10 -

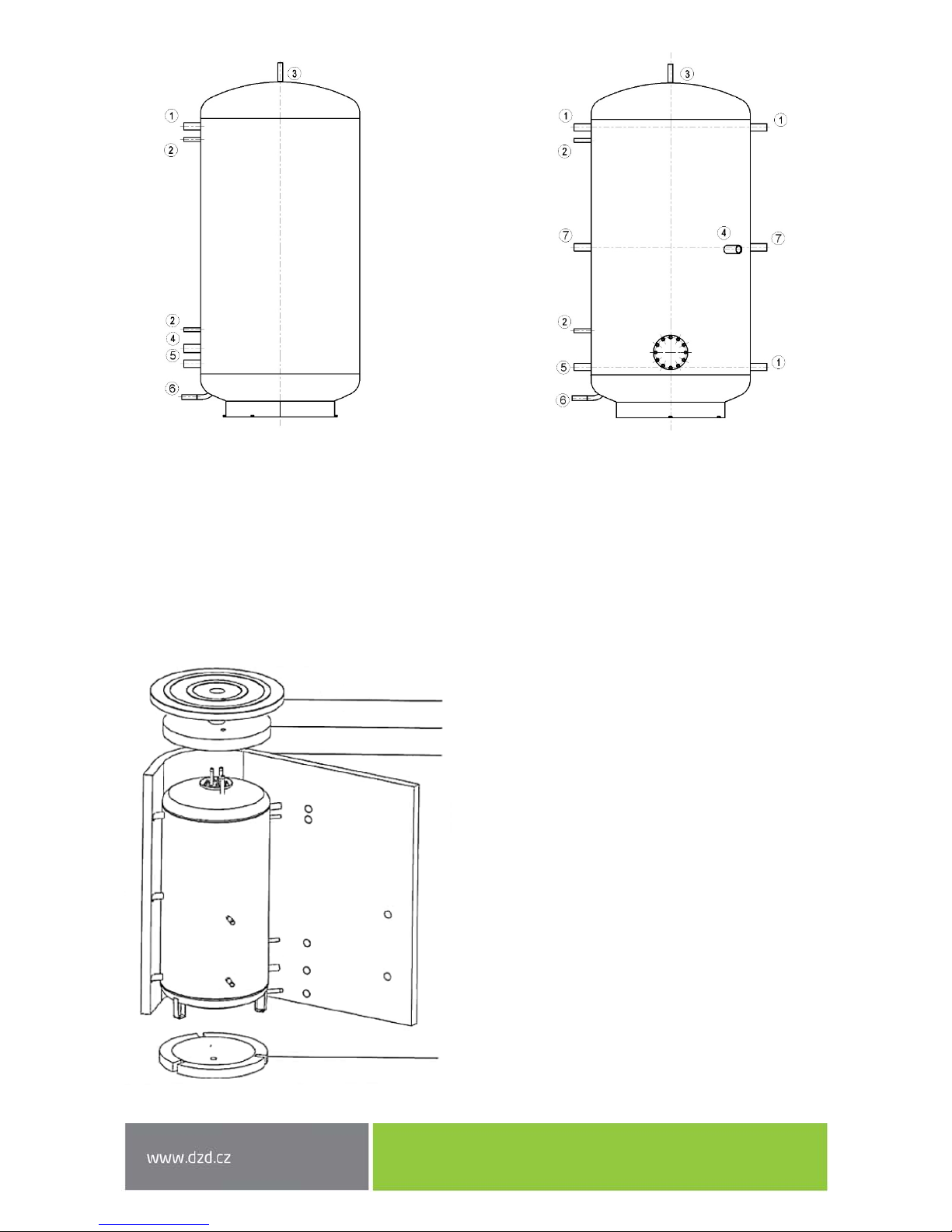

1 wejścia wody do zbiornika akumulacyjnego wewnętrzna G 1 ¼“
2 zagłębienia dla czujników (termometr, termostat) wewnętrzna G ½“
3 wyjście ciepłej wody akumulowanej (odpowietrzenie) zewnętrzna G 1“
4 możliwość montażu elektr. jednostki grzewczej TJ 6/4” wewnętrzna G 1 ½“
5 vyjście wody ze zbiornika akumulacyjnego (woda powrotna) wewnętrzna G 1 ¼“
6 wejście wody do zbiornika akumulacyjnego (opróżnianie) zewnętrzna G 1“
7 dalsze wejście wewnętrzna G 1 ¼“
Izolacja termiczna
Izolacja NEODUL LBPP o grubości 100mm (1500 l ),120 mm
( 2000 l ).
Część składową tworzy pokrywa górna, pokrywa kołnierzy oraz
pokrywki otworów.
Izolacja dostarczana jest w osobnym opakowaniu.
Osadzenie izolacji zalecamy wykonać w temperaturze
pokojowej . W temperaturze znacznie niżej niż 20°C izolacja
skurczy się, co utrudnia jej osadzenie.
Pokrywa plastikova
Osłona izolacyjna
Izolacja
Dno izolacji

- 11 -
D -Betriebs - und Montagevorschriften
1. Beschreibung
Die Speicherbehälter dienen dem Speichern überschüssiger Wärme von seiner Quelle. Die Quelle können ein Kessel für
Festbrennstoffe, eine Wärmepumpe, Sonnenkollektoren, Kamineinsätze, usw. sein.
Die Behälter vom Typ NAD dienen lediglich dem Speichern von Wärme im Heizsystem. Das Einbinden eines
Speicherbehälters in ein Heizsystem mit einem Kessel auf Festbrennstoffe ermöglicht einen optimalen Betrieb des
Kessels auf einer günstigen Temperatur beim Betrieb des Kessels. Der Vorteil liegt vor allem im Zeitraum des optimalen
Betriebs (d. h. mit einem maximalen Wirkungsgrad), wo die überschüssige, nicht abgenommene Wärme im Behälter
gespeichert wird.
Die Behälter werden aus Stahl, ohne eine Behandlung der inneren Oberflächen hergestellt, die äußere Oberfläche des
Behälters ist mit einem Schutzanstrich versehen. Die Behälter sind mit einer abnehmbaren 100 mm ( 1500 l ), 120 mm
(2000 l )starken Isolierung aus NEODUL LB PP. Die Behälter werden in den Volumen 1500,2000 Liter produziert. Die
einzelnen Versionen v1 einer Revisionsöffnung mit Lichtbreite von 182 mm mit der Möglichkeit, in diesen eine
eingebaute elektrische Heizeinheit TPK zu installieren.
Die Behälter sind nicht zum Speichern von Warmbrauchwasser bestimmt.
2. Grundmaße
3. Beschreibung der einzelnen Versionen
NAD v1
Speicherbehälter mit der Möglichkeit des Einsatzes von einem bis drei Flanschen. Der Flansch mit einem
Schraubenabstand von 210 mm kann für die Montage einer eingebauten elektrischen Flanschheizeinheit TPK verwendet
werden. In der Standardausführung ist der Flansch verblendet. Der Stutzen G6/4“ kann für die Montage der elektrischen
Heizeinheit TJ G 6/4“ verwendet werden. Geliefert mit einer Isolierung einer Stärke von 100 mm ( 1500 l ), 120 mm
(2000 l ).
NAD v2
Speicherbehälter mit der Möglichkeit des Einsatzes von Stutzen G 6/4“. Der Stutzen G 6/4“ kann für die Montage der
elektrischen Heizeinheit TJ G 6/4“ verwendet werden. Geliefert mit einer Isolierung einer Stärke von 100 mm ( 1500 l ),
120 mm ( 2000 l ).
4. Vorschlag der Größe und der Einbindung des Speicherbehälters in ein Heizsystem
Den Vorschlag der optimalen Größe des Speicherbehälters führt ein Projektant oder eine Person mit ausreichenden
Kenntnissen für ein Projektieren von Heizsystemen aus.
Die Montage führt eine Fachfirma oder eine Person aus, welche die Montage im Garantieschein bestätigt
Wir empfehlen, das Produkt in einem Innenraum mit einer Lufttemperatur von +5°C bis 45°C und einer relativen
Feuchtigkeit von max. 80% zu verwenden.
5. Technische Grundparameter
Der maximale Betriebsdruck im Behälter ist 0,3 MPa. Die maximale Temperatur des Heizwassers im Behälter ist 90°C.
Volumen [l] Durchmesser [mm] Höhe [mm]
1500 1100 1906
2000 1100 2436

- 12 -
6. Abbildung der Versionen NAD
NAD 1500 v1, NAD 2000 v1

G 1 1/4" innen

G 1/2" innen

G 1" außen

G 1 1/2" innen
A B C dE F G H I L Lk M
NAD 1500 v1 135 350 910 1100 1470 600 1380 1778 895 1906 1925 450
NAD 2000 v1 135 350 1175 1100 2000 600 1910 2307 1160 2436 2480 450

- 13 -

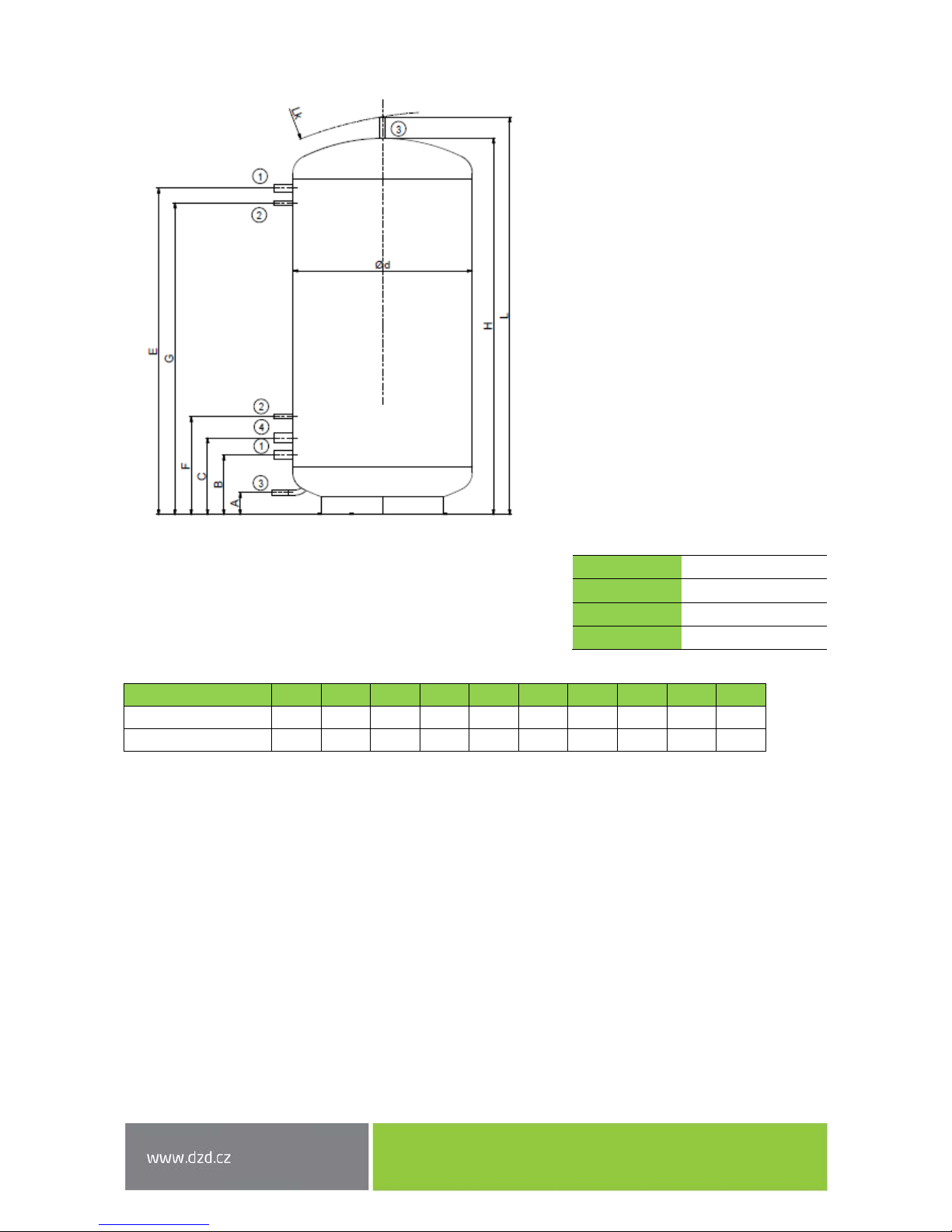

NAD 1500 v2, NAD 2000 v2

G 1 1/4" innen

G 1/2" innen

G 1" außen

G 1 1/2" innen
A
B
C
d
E
F
G
H
L
Lk
NAD 1500 v2
135 365 470 1100 1470 600 1380 1778 1906 1925
NAD 2000 v2
135 365 470 1100 2000 600 1910 2307 2436 2480

- 14 -
1 Wassereinlässe in den Speicherbehälter innen G 1 ¼“
2 Behältnis für die Geber (Thermometer, Thermostat) innen G ½“
3 Auslass des gespeicherten Warmwassers (Entlüftung) außen G 1“
4 Möglichkeit der Montage einer elektr. Heizeinheit TJ 6/4'' innen G 1 ½“
5 Wasserauslass aus dem Speicherbehälter (Rücklaufwasser) innen G 1 ¼“
6 Wassereinlass in den Speicherbehälter (Auslassen) außen G 1“
7 weiterer Einlass innen G 1 ¼“
Wärmeisolierung
Isolierung NEODUL LB PP mit einer Stärke von 100mm
(1500 l ),120 mm ( 2000 l ).
Bestandteil sind der obere Deckel, die Flanschabdeckungen
und die Öffnungskappen.
Die Isolierung wird eigenständig verpackt geliefert.
Die Isolation empfehlen wir, bei Zimmertemperatur
einzusetzen. Bei deutlich niedrigeren Temperaturen als 20°C
kommt es zu einem Zusammenziehen der Isolierung, die
ihren Einsatz verhindert.

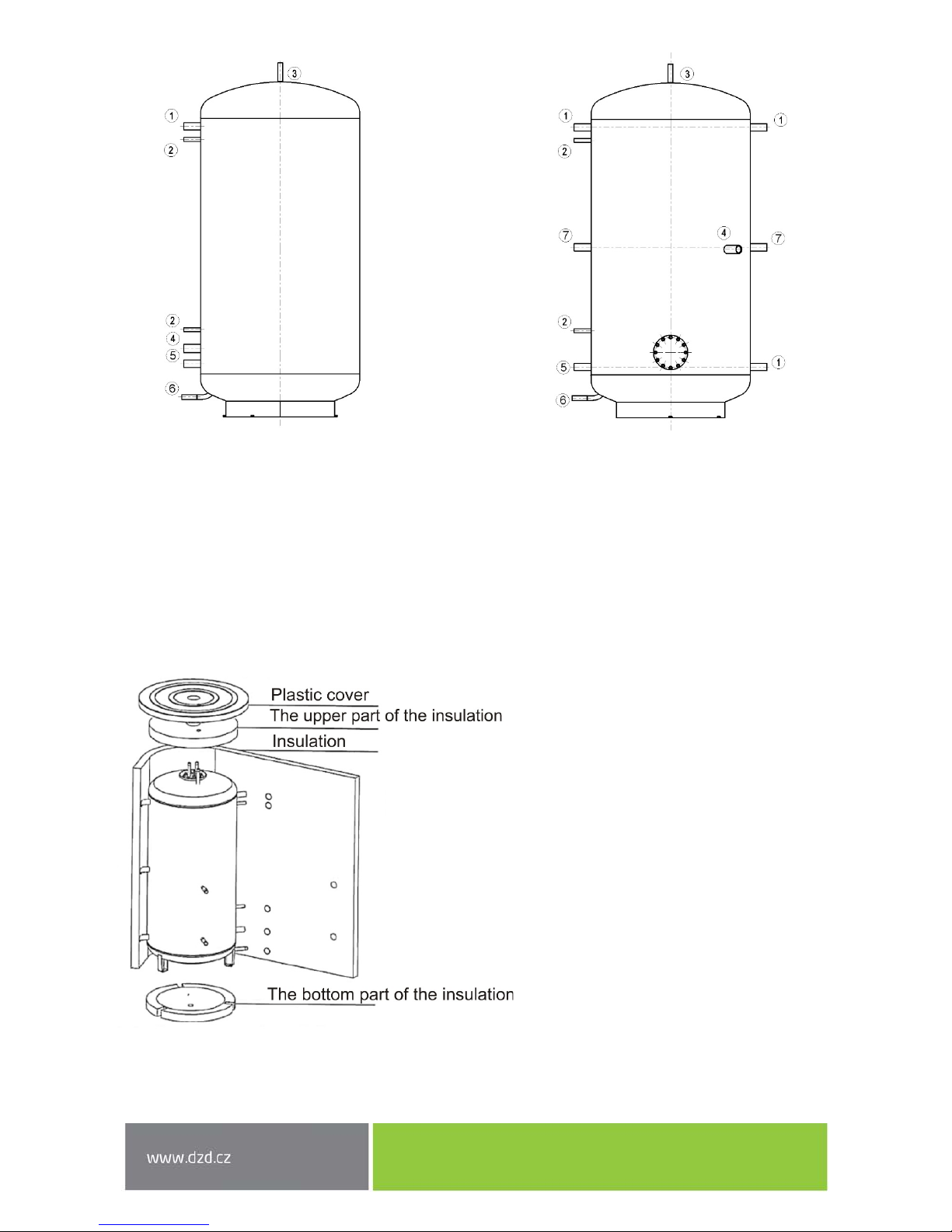

Kunststoffdeckel
Oberer Teil der Isolierung
Isolierung
Unterer Teil der Isolierung

- 15 -
GB -Operational mounting regulations
1. Description
Storage tanks are used for accumulating of excessive heat received from the heat source like, for example, a solid fuel
boiler, a heat pump, solar collectors, fireplace inserts, etc. Some tank types allow connecting more than one heat source
at a time.
NAD type storage tanks are used for accumulation of heat in heating systems. Incorporation of the storage tank into a
heating system with a boiler using solid fuel allows for optimum running of the boiler at a favourable temperature during
boiler operation. The benefit comes mainly during the optimum running period (i.e. with maximum effectiveness) when
the excess heat that has not been taken off is accumulated in the tank.
Tanks and also possible pipe exchangers are manufactured from steel with no treatment of the internal surface, the
outer surface has a protective coating. Tanks are equipped with removable 100 mm ( 1500 l ), 120 mm ( 2000 l )
insulation – NEODUL LB PP. Tanks are manufactured with volumes of 500, 750 and 1000 litres. Individual versions v1
are also equipped with inspection apertures with an inside diameter of 182 mm with the possibility for installation of
in-built TPK electric heating units.
The vessels are not intended for storage of HUW - hot utility water.
2. Basic dimensions
3. Description of individual versions
NAD v1
Storage tanks can be provided with one to three flanges. The flange with screw gauge 210 mm can be used for mounting
built-in TPK flange electric heating units. The flange is blocked off in the standard version. The G6/4“ extension pipe cab
be used for mounting of the TJ G 6/4“ electric heating unit. Supplied with insulation with a thickness of 100 mm ( 1500
l ), 120 mm ( 2000 l ).
NAD v2
Storage tank can be provided with G6/4“ extension pipe. The G6/4“ extension pipe cab be used for mounting of the TJ
G 6/4“ electric heating unit. Supplied with insulation with a thickness of 100 mm ( 1500 l ), 120 mm ( 2000 l ).
4. Proposal for size and connection of the storage tank to a heating system
Proposal for the optimum size of the storage tank is made by the designer or a person with sufficient knowledge for
design of heating systems.
Mounting is carried out by a specialist company or person who can confirm mounting in on the guarantee certificate.
We recommend you use the product indoors with an air temperature of +5°C to 45°C and relative humidity of max.
80%.
5. Basic technical parameters
Maximum operational pressure in the tank is 0,3 MPa. Maximum temperature of heating water in the tank is 90°C.
Volume [l] Diameter [mm] Height [mm]
1500 1100 1906
2000 1100 2436

- 16 -
6. Illustration of NAD versions
NAD 1500 v1, NAD 2000 v1

G 1 1/4" internal

G 1/2" internal

G 1" external

G 1 1/2" internal
A B C dE F G H I L Lk M
NAD 1500 v1 135 350 910 1100 1470 600 1380 1778 895 1906 1925 450
NAD 2000 v1 135 350 1175 1100 2000 600 1910 2307 1160 2436 2480 450

- 17 -
NAD 1500 v2, NAD 2000 v2

G 1 1/4" internal

G 1/2" internal

G 1" external

G 1 1/2" internal
A B C dE F G H L Lk
NAD 1500 v2 135 365 470 1100 1470 600 1380 1778 1906 1925
NAD 2000 v2 135 365 470 1100 2000 600 1910 2307 2436 2480

- 18 -
1 Inlets for water to storage tank internal G 1 ¼“
2 Wells for sensors (thermometer, thermostat) internal G ½“
3 Outlet for storage tank (air outlet) external G 1“
4 Possibility for mounting TJ 6/4'' el. heating unit internal G 1 ½“
5 Water outlet from storage tank (return water) internal G 1 ¼“
6 Water inlet to storage tank (discharge) external G 1“
7 Other outlet internal G 1 ¼“
Heat insulation
100 mm ( 1500 l ), 120 mm ( 2000 l ) thick insulation
NEODUL LB PP.
The top cover, covers of flanges and hole caps are
integral components.
Insulation is supplied in separate packing.
We recommend you use insulation for operation
at room temperature. At temperatures markedly
lower than 20°C the insulation shrinks and cannot
be fitted.

- 19 -
H -Szerelési és üzemeltetési előírások
1. Leírás
A gyűjtőtartályok felhasználási területe felgyűlt meleg tárolása. A hőforrás lehet szilárd fűtőanyagú kazán, hőszivattyú,
napkollektor, kandallóbetét stb.
Az NAD típusú gyűjtőtartályok a fűtőrendszeri meleg tárolását szolgálják. A gyűjtőtartály szilárd fűtőanyagú kazánt
tartalmazó fűtőrendszeri besorolása lehetővé teszi a kazán kedvező hőmérsékletű, optimális működtetését. Legnagyobb
hasznot optimális (azaz max. hatékonyságú) üzem esetén eredményez, amikor a fölösleges, fel nem használt hőt a
tartály tárolja.
A tartályok belső felületkezelés nélküli acélból készülnek, a tartály külső felülete védőbevonattal van lekezelve. A
tartályok 100 mm ( 1500 l ), 120 mm ( 2000 l ) vastag, levehető szigeteléssel –NEODUL LB PP. A tartályok 1500, 2000
liter űrtartalmú változatban készülnek. Egyes verziók v1 182 mm belső átmérőjű ellenőrzőnyílással ellátott, TPK
elektromos fűtőegység telepítését lehetővé tevő csöves hőcserélővel rendelkeznek.
A tartályok nem alkalmasak HMV – használati meleg víz - tárolására.
2. Legfontosabb méretek
3. Az egyes verziók ismertetése
NAD v1
Egy-három karima elhelyezésére alkalmas gyűjtőtartály. A 210 mm osztású csavaros karima beépített elektromos TPK
fűtőegység szerelését teszi lehetővé. A G6/4“ csőcsonk TJ G 6/4“ elektromos fűtőegység szerelését teszi lehetővé.
Standard kivitelben a karima blindelt, és 100 mm ( 1500 l ), 120 mm ( 2000 l ) vastag szigelelőréteggel kerül leszállításra.
NAD v2
G6/4“ csőcsonkok elhelyezésére alkalmas gyűjtőtartály. A G6/4“ csőcsonk TJ G 6/4“ elektromos fűtőegység szerelését
teszi lehetővé. Standard kivitelben a karima blindelt, és 100 mm ( 1500 l ), 120 mm ( 2000 l ) vastag szigelelőréteggel
kerül leszállításra.
4. A gyűjtőtartály mérete és fűtőrendszeri bekötése
A gyűjtőtartály optimális méretét a tervező vagy a fűtőrendszerek tervezése terén megfelelő ismeretekkel rendelkező
személy határozza meg.
A szerelést szakképzett cég vagy személy végzi, majd a telepítés megtörténtét a jótállási jegyen igazolja.
A készülék használata +5°C - 45°C hőmérsékletű, max. 80% relatív páratartalmú belső terekben javasolt.
5. Legfontosabb műszaki paraméterek
A tartályon belüli maximális üzemi nyomás 0,4 MPa. A fűtővíz maximális hőmérséklete a tartályban 90°C.
Volume [l] Átmérö [mm] Height [mm]
1500 1100 1906
2000 1100 2436

- 20 -
6. Az egyes NAD verziók ábrái
NAD 1500 v1, NAD 2000 v1

G 1 1/4" belső

G 1/2" belső

G 1" külső

G 1 1/2" belső
A B C dE F G H I L Lk M
NAD 1500 v1 135 350 910 1100 1470 600 1380 1778 895 1906 1925 450
NAD 2000 v1 135 350 1175 1100 2000 600 1910 2307 1160 2436 2480 450
