NÁVOD K OBSLUZE
A INSTALACI
CZ Akumulační nádrže typ NAD
PL Zbiorniki akumulacyjne typ NAD
D Speicherbehälten typ NAD
GB Storage tank NAD type
H Gűjtőtartályok NAD típusú
RUS Аккумулирующиe баки сериа NAD
F Réservoir à accumulation modèle NAD
SK Akumulačné nádrže typ NAD
Družstevní závody Dražice - strojírna s.r.o.
Dražice 69, 294 71 Benátky nad Jizerou
tel.: +420 / 326 370 990
fax: +420 / 326 370 980
e-mail: [e-mail]

- 2 -
OBSAH
CZ PROVOZNĚ MONTÁŽNÍ PŘEDPISY 3
PL INSTRUKCJA OBSŁUGI I MONTAŻU 6
D BETRIEBS- UND MONTAGEVORSCHRIFTEN 9
GB OPERATIONAL MOUNTING REGULATIONS 12
H SZERELÉSI ÉS ÜZEMELTETÉSI ELŐÍRÁSOK 15
RUS ИНСТРУКЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ 18
F NOTICE POUR LE MONTAN 21
SK PREVÁDZKOVO MONTÁŽNE PREDPISY 24

- 3 -
CZ - Provozně montážní předpisy
1. Popis
Akumulační nádrže slouží k akumulaci přebytečného tepla od jeho zdroje. Zdrojem mohou být kotel na tuhá paliva, tepelné
čerpadlo, solární kolektory, krbová vložka, atd. Některé typy nádrží dovolují kombinovat zapojení i více zdrojů.
Nádrže typu NAD slouží pouze k ukládání tepla v topném systému. Zařazení akumulační nádrže do topného systému s kotlem
na tuhá paliva umožňuje optimální chod kotle na příznivé teplotě při provozu kotle. Přínos je hlavně v období optimálního
chodu (tj. s maximální účinností), kdy se přebytečné neodebrané teplo akumuluje v nádrži.
Nádrže i případné trubkové výměníky jsou vyráběny z oceli, bez úpravy vnitřního povrchu, vnější povrch nádrže je opatřen
ochranným nátěrem. Nádrže jsou vybaveny snímatelnou 80 mm silnou izolací - NEODUL LB PP. Nádrže se vyrábějí v objemech
500, 750 litrů a 1000 litrů. Jednotlivé verze jsou dále vybaveny jedním nebo dvěma trubkovými výměníky, každý o ploše
1,5 m2a revizním otvorem o světlosti 182 mm s možností instalovat do něho vestavnou elektrickou topnou jednotku TPK.
Nádrže nejsou určeny pro ukládání TUV - teplé užitkové vody.
2. Základní rozměry
3. Popis jednotlivých verzí
NAD v1
Akumulační nádrž s možností rozmístění jedné až tří přírub. Příruba s roztečí šroubů 210 mm se může použít pro montáž
vestavné elektrické topné jednotky přírubové TPK. Ve standardním provedení je příruba zaslepena. Nátrubek G 6/4" lze použít
pro montáž elektrické topné jednotky TJ G 6/4".Dodáváno s izolací o síle 80 mm.
NAD v2
Akumulační nádrž s možností rozmístění nátrubků G 6/4". Nátrubek G 6/4" lze použít pro montáž elektrické topné jednotky
TJ G 6/4". Dodáváno s izolací o síle 80 mm.
NAD v3
Akumulační nádrž s přírubou s roztečí šroubů 210 mm a nátrubky nebo pouze s nátrubky. Příruba s roztečí šroubů
210 mm se může použít pro montáž vestavné elektrické topné jednotky přírubové TPK. Ve standardním provedení
je příruba zaslepena. Dodáváno s izolací o síle 80 mm.
NAD v4
Akumulační nádrž s přírubou s roztečí šroubů 210 mm pro montáž vestavné elektrické topné jednotky přírubové TPK
a jedním výměníkem o ploše 1,5 m
2 pro připojení dalšího topného systému (např. SOLAR). Ve standardním provedení
je příruba zaslepena. Dodáváno s izolací o síle 80 mm.
NAD v5
Akumulační nádrž s přírubou s roztečí šroubů 210 mm pro montáž vestavné elektrické topné jednotky přírubové TPK
a dvěma výměníky, každý o ploše 1,5 m2 pro připojení dalšího topného systému (např. SOLAR). Ve standardním provedení
je příruba zaslepena. Dodáváno s izolací o síle 80 mm.
Objem [l]
Průměr [mm]
Výška [mm]
500
600
max. 1974
750
750
2022
1000
850
2035

- 4 -
4. Zobrazení verzí NAD

- 5 -
5. Návrh velikosti a zapojení AKU nádrže do topného systému
Návrh optimální velikosti akumulační nádrže provádí projektant, nebo osoba s dostatečnými znalostmi pro projektování
topných soustav.
Montáž provádí odborná firma nebo osoba, která potvrdí montáž v záručním listě.
Výrobek doporučujeme používat ve vnitřním prostředí s teplotou vzduchu +2°C až +45°C a relativní vlhkost max. 80%.
6. Základní technické parametry
Maximální provozní tlak v nádobě je 0,3 MPa. Maximální provozní teplota vody v nádobě je 90°C.
U verze 4 a 5 navíc:
Maximální provozní tlak ve výměníku 1 MPa, maximální teplota topné vody ve výměníku je 110°C.

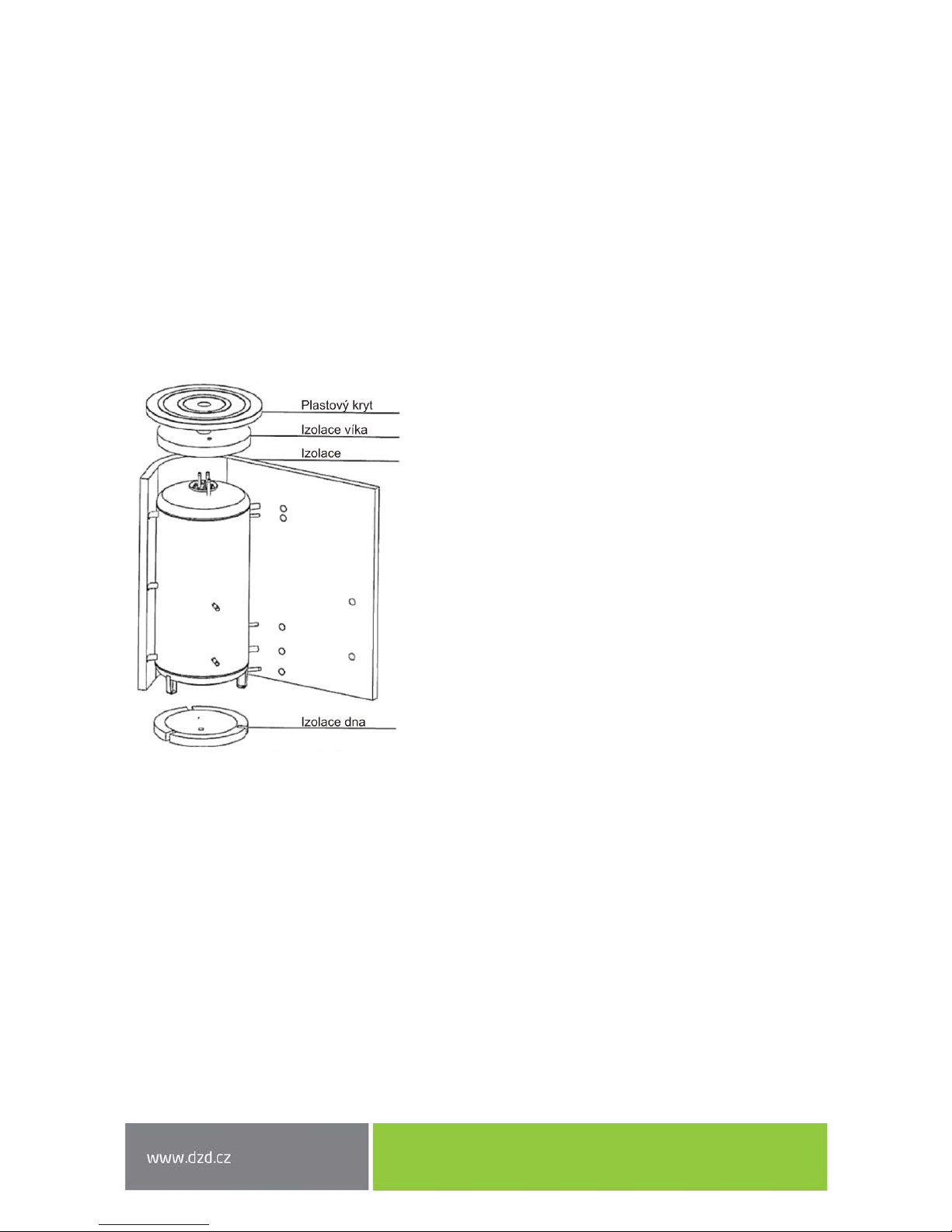

Tepelná izolace NEODUL LB PP
Izolace NEODUL LB PP o síle 80 mm. Součástí jsou horní kryt, kryt přírub
a krytky otvorů. Izolace se dodává samostatně zabalena.
Izolaci doporučujeme nasazovat při pokojové teplotě. Při teplotách
výrazně nižších než 20°C dochází ke smrštění izolace, které znemožňuje
její snadnou montáž!!

- 6 -
PL - INSTRUKCJA OBSŁUGI I MONTAŻU
1. Opis
Zbiorniki akumulacyjne służą do akumulacji nadmiaru ciepła z jego źródła. Źródłem ciepła może być kocioł na paliwa stałe,
pompa cieplna, kolektory solarne, wkładka kominkowa, itd. Niektóre typy zbiorników umożliwiają kombinowane podłączenie
nawet kilku źródeł ciepła.
Zbiorniki typu NAD przeznaczone są wyłącznie do akumulacji ciepła w systemach grzewczych. Umieszczenie zbiornika
akumulacyjnego w systemie grzewczym z kotłem na paliwa stałe umożliwia optymalną pracę kotła przy sprzyjającej
temperaturze eksploatacji. Efekt osiągany jest głównie w czasie optymalnej pracy kotła (tj. przy maksymalnej wydajności),
gdy nadmiar niepobranego ciepła akumulowany jest w zbiorniku.
Zbiorniki i ewentualnie wymienniki rurkowe wykonane są ze stali, bez ochrony powierzchni wewnętrznej, powierzchnia
zewnętrzna chroniona jest powłoką ochronną. Zbiorniki wyposażone są w zdejmowalną izolację o grubości 80 mm - NEODUL
LB PP. Zbiorniki produkowane są o pojemności 500, 750 i 1000 litrów. Poszczególne wersje są ponadto wyposażone w jeden
lub dwa wymienniki rurkowe o powierzchni 1,5 m2 każdy z otworem kontrolnym o średnicy wewnętrznej 182 mm
z możliwością zainstalowania w otworze wbudowanej jednostki grzewczej TPK.
Zbiorniki nie są przeznaczone do akumulacji CWU - ciepłej wody użytkowej.
2. Parametry podstawowe
3. Opis poszczególnych wersji
NAD v1
Zbiornik akumulacyjny z możliwością umieszczenia od jednego do trzech kołnierzy. Kołnierz o rozstawie śrub 210 mm może
być zastosowany do montażu wbudowanej kołnierzowej elektrycznej jednostki grzewczej TPK. W wersji standardowej
kołnierz jest zaślepiony. Tuleję G 6/4" można użyć do montażu elektrycznej jednostki grzewczej TJ G 6/4". Zbiornik
dostarczany jest z izolacją o grubości 80 mm.
NAD v2
Zbiornik akumulacyjny z możliwością umieszczenia tulej G 6/4". Tuleję G 6/4" można użyć do montażu elektrycznej jednostki
grzewczej TJ G 6/4". Zbiornik dostarczany jest z izolacją o grubości 80 mm.
NAD v3
Zbiornik akumulacyjny z kołnierzem o rozstawie śrub 210 mm i tulejami lub tylko z tulejami. Kołnierz o rozstawie śrub
210 mm można użyć do montażu wbudowanej kołnierzowej elektrycznej jednostki grzewczej TPK. W wersji standardowej
kołnierz jest zaślepiony. Zbiornik dostarczany jest z izolacją o grubości 80 mm.
NAD v4
Zbiornik akumulacyjny z kołnierzem o rozstawie śrub 210 mm do montażu wbudowanej kołnierzowej elektrycznej jednostki
grzewczej TPK z jednym wymiennikiem o powierzchni 1,5 m2 dla podłączenia innego systemu grzewczego (np. SOLAR).
W wersji standardowej kołnierz jest zaślepiony. Zbiornik dostarczany jest z izolacją o grubości 80 mm.
NAD v5
Zbiornik akumulacyjny z kołnierzem o rozstawie śrub 210 mm dla montażu wbudowanej kołnierzowej elektrycznej jednostki
grzewczej TPK z dwoma wymiennikami o powierzchni 1,5 m2 każdy dla podłączenia dalszego systemu grzewczego
(np. SOLAR). W wersji standardowej kołnierz jest zaślepiony. Zbiornik dostarczany jest z izolacją o grubości 80 mm.
Pojemność [l]
Średnica [mm]
Wysokość [mm]
500
600
max. 1974
750
750
2022
1000 850 2035

- 7 -

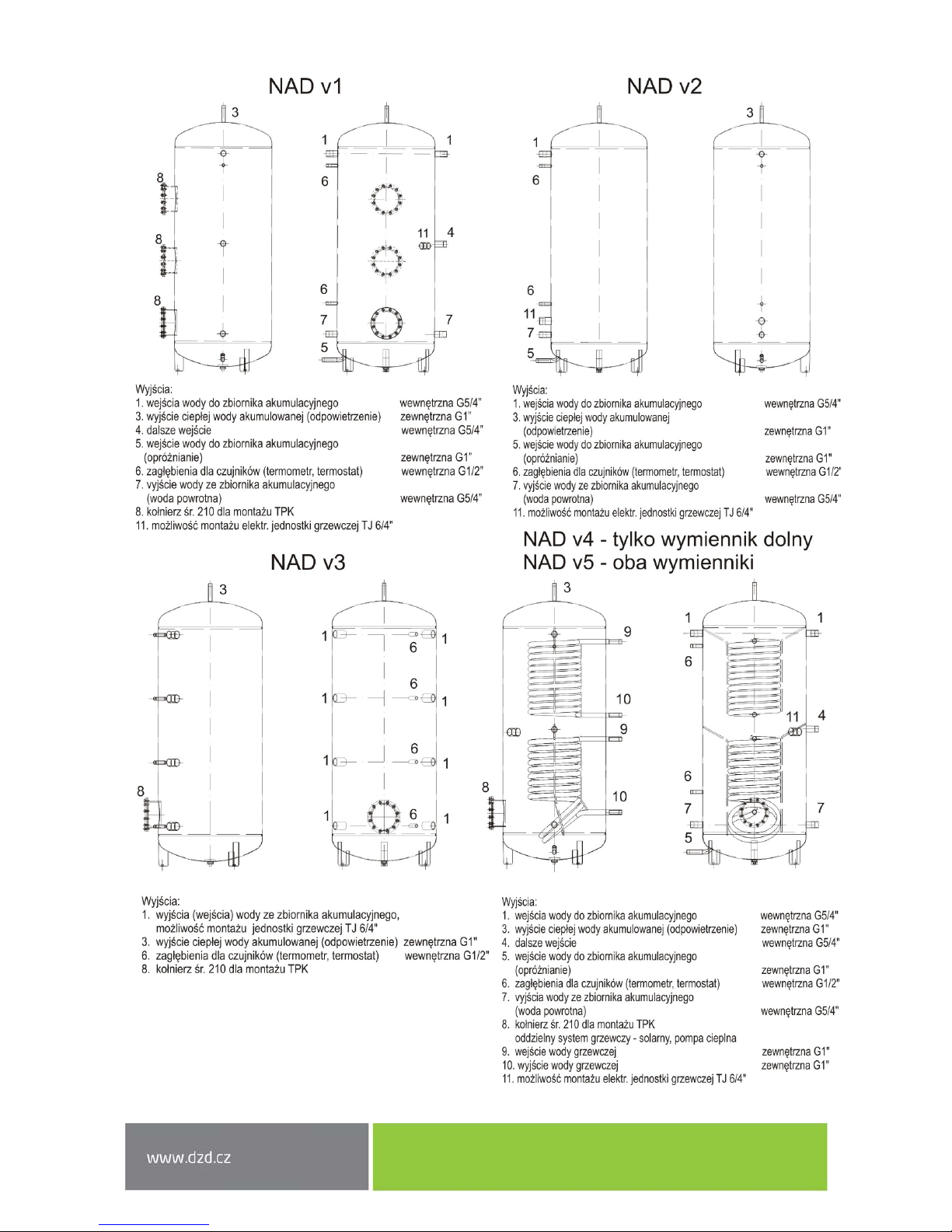

4. Przykład wersji NAD

- 8 -
5. Projekt wielkości i podłączenia zbiornika akumulacyjnego do systemu grzewczego
Optymalną wielkość zbiornika akumulacyjnego projektuje projektant lub osoba posiadające odpowiednią wiedzą
w zakresie projektowania systemów grzewczych.
Montaż wykonuje firma specjalistyczna lub osoba, która poświadczy wykonanie montażu w karcie gwarancyjnej.
Wyrób zalecamy używać w pomieszczeniach o temperaturze powietrza od +2°C do +45°C i wilgotności względnej max 80%.
6. Podstawowe parametry techniczne
Maksymalne ciśnienie robocze w naczyniu wynosi 0,3 MPa. Maksymalna temperatura wody ciepłej w naczyniu wynosi 90°C.
Dodatkowo w wersji 4 i 5:
Maksymalne ciśnienie robocze w wymienniku wynosi 1 MPa, maksymalna temperatura wody ciepłej w wymienniku wynosi
110°C.

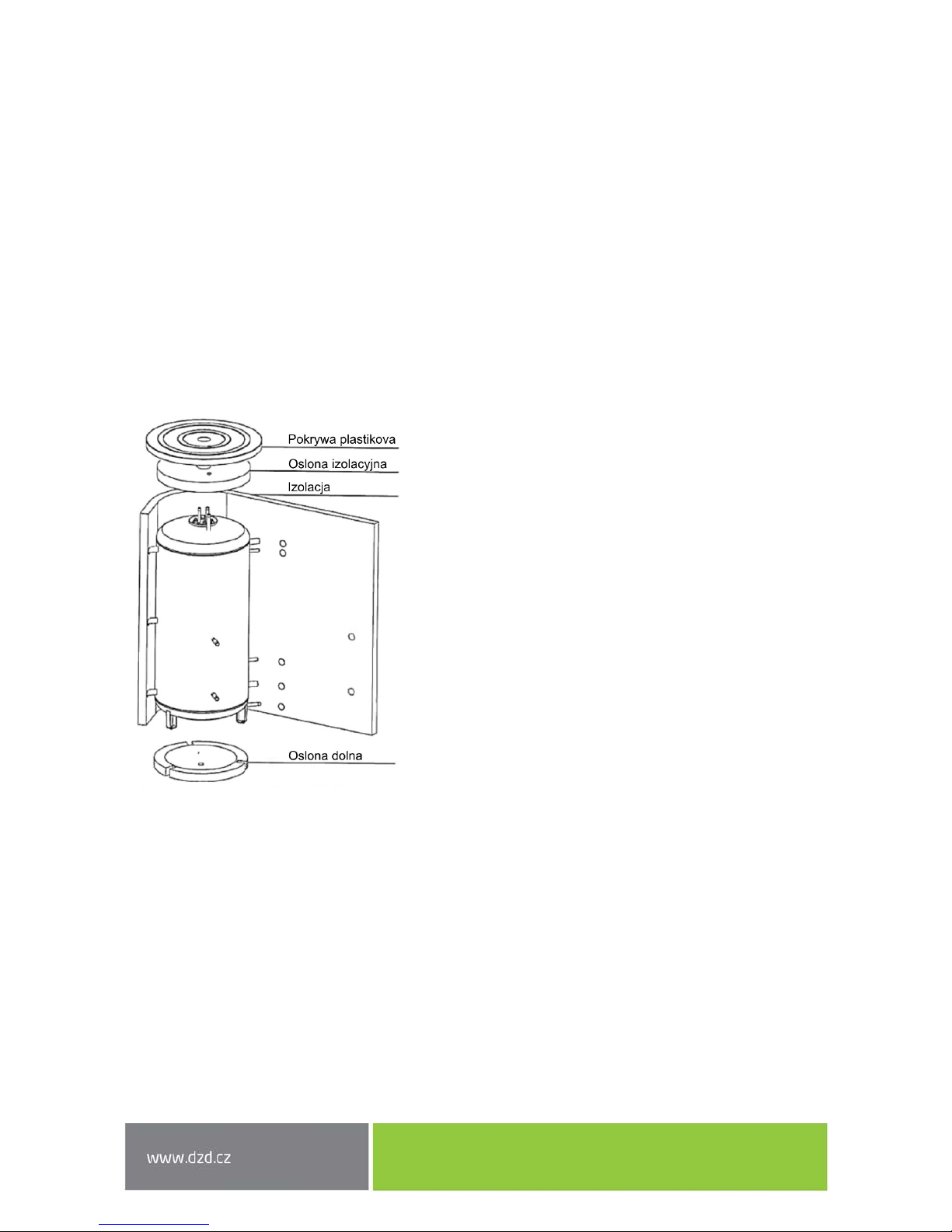

Izolacja termiczna NEODUL LB PP
Izolacja NEODUL LB PP o grubości 80 mm. Część składową tworzy pokrywa
górna, pokrywa kołnierzy oraz pokrywki otworów. Izolacja dostarczana
jest w osobnym opakowaniu.
Osadzenie izolacji zalecamy wykonać w temperaturze pokojowej.
W temperaturze znacznie niżej niż 20°C izolacja skurczy się, co utrudnia
jej osadzenie.

- 9 -
D - Betriebs - und Montagevorschriften
1. Beschreibung
Die Speicherbehälter dienen dem Speichern überschüssiger Wärme von seiner Quelle. Die Quelle können ein Kessel
für Festbrennstoffe, eine Wärmepumpe, Sonnenkollektoren, Kamineinsätze, usw. sein. Einige Behältertypen erlauben
auch einen kombinierten Anschluss mehrerer Quellen.
Die Behälter vom Typ NAD dienen lediglich dem Speichern von Wärme im Heizsystem. Das Einbinden eines Speicherbehälters
in ein Heizsystem mit einem Kessel auf Festbrennstoffe ermöglicht einen optimalen Betrieb des Kessels auf einer günstigen
Temperatur beim Betrieb des Kessels. Der Vorteil liegt vor allem im Zeitraum des optimalen Betriebs (d. h. mit einem
maximalen Wirkungsgrad), wo die überschüssige, nicht abgenommene Wärme im Behälter gespeichert wird.
Die Behälter wie eventuelle Rohraustauscher werden aus Stahl, ohne eine Behandlung der inneren Oberflächen hergestellt,
die äußere Oberfläche des Behälters ist mit einem Schutzanstrich versehen. Die Behälter sind mit einer abnehmbaren 80 mm
starken Isolierung aus NEODUL LB PP. Die Behälter werden in den Volumen 500, 750 und 1000 Liter produziert. Die einzelnen
Versionen sind weiter mit einem oder zwei Rohraustauschern ausgestattet, jeder mit einer Fläche von 1,5 m² und einer
Revisionsöffnung mit Lichtbreite von 182 mm mit der Möglichkeit, in diesen eine eingebaute elektrische Heizeinheit TPK zu
installieren.
Die Behälter sind nicht zum Speichern von Warmbrauchwasser bestimmt.
2. Grundmaße
3. Beschreibung der einzelnen Versionen
NAD v1
Speicherbehälter mit der Möglichkeit des Einsatzes von einem bis drei Flanschen. Der Flansch mit einem Schraubenabstand
von 210 mm kann für die Montage einer eingebauten elektrischen Flanschheizeinheit TPK verwendet werden.
In der Standardausführung ist der Flansch verblendet. Der Stutzen G 6/4" kann für die Montage der elektrischen Heizeinheit
TJ G 6/4" verwendet werden. Geliefert mit einer Isolierung einer Stärke von 80 mm.
NAD v2
Speicherbehälter mit der Möglichkeit des Einsatzes von Stutzen G 6/4". Der Stutzen G 6/4" kann für die Montage
der elektrischen Heizeinheit TJ G 6/4" verwendet werden. Geliefert mit einer Isolierung einer Stärke von 80 mm.
NAD v3
Speicherbehälter mit einem Flansch mit einem Schraubenabstand von 210 mm und Stutzen oder nur mit Stutzen. Ein Flansch
mit einem Schraubenabstand von 210 mm kann für die Montage einer eingebauten elektrischen Flanschheizeinheit
TPK verwendet werden. In der Standardausführung ist der Flansch verblendet. Geliefert mit einer Isolierung einer Stärke
von 80 mm.
NAD v4
Speicherbehälter mit einem Flansch mit einem Schraubenabstand von 210 mm für die Montage einer eingebauten
elektrischen Flanschheizeinheit TPK und mit einem Austauscher mit einer Fläche von 1,5 m2für den Anschluss eines weiteren
Heizsystems (z. B. SOLAR In der Standardausführung ist der Flansch verblendet. Geliefert mit einer Isolierung einer Stärke
von 80 mm.
NAD v5
Speicherbehälter mit einem Flansch mit einem Schraubenabstand von 210 mm für die Montage einer eingebauten
elektrischen Flanschheizeinheit TPK und mit zwei Austauschern, jeder mit einer Fläche von 1,5 m2für den Anschluss eines
weiteren Heizsystems (z. B. SOLAR). In der Standardausführung ist der Flansch verblendet. Geliefert mit einer Isolierung einer
Stärke von 80 mm.
Volumen [l] Durchmesser [mm] Höhe [mm]
500
600
max. 1974
750
750
2022
1000
850
2035

- 10 -

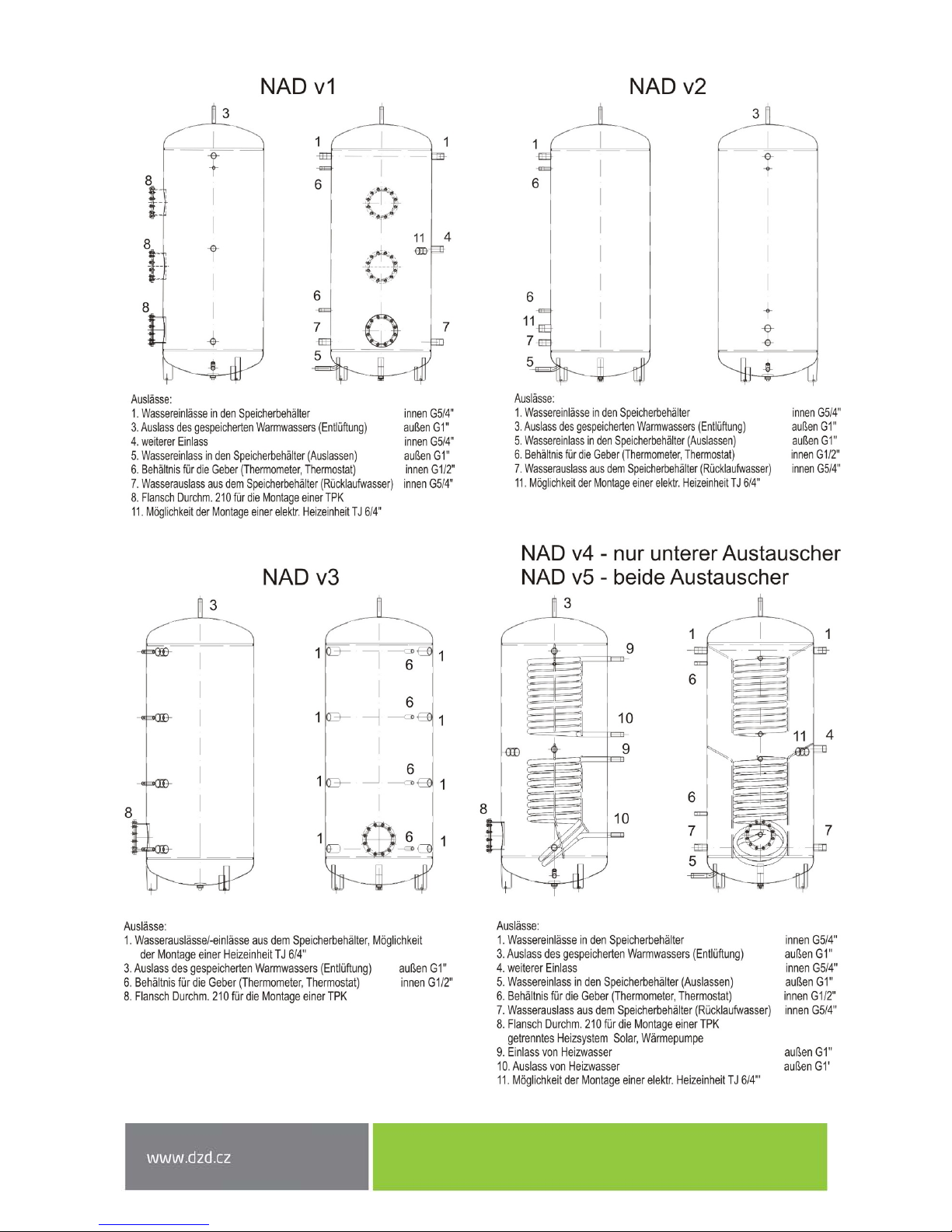

4. Abbildung der Versionen NAD

- 11 -
1. Vorschlag der Größe und der Einbindung des Speicherbehälters in ein Heizsystem
Den Vorschlag der optimalen Größe des Speicherbehälters führt ein Projektant oder eine Person mit ausreichenden
Kenntnissen für ein Projektieren von Heizsystemen aus.
Die Montage führt eine Fachfirma oder eine Person aus, welche die Montage im Garantieschein bestätigt
Wir empfehlen, das Produkt in einem Innenraum mit einer Lufttemperatur von +2°C bis +45°C und einer relativen Feuchtigkeit
von max. 80% zu verwenden.
2. Technische Grundparameter
Der maximale Betriebsdruck im Behälter ist 0,3 MPa. Die maximale Temperatur des Heizwassers im Behälter ist 90°C.
Bei der Version 2 und 3 zudem:
Der maximale Betriebsdruck im Austauscher ist 1 MPa, die maximale Temperatur des Heizwassers im Austauscher ist 110°C.
Wärmeisolierung
Isolierung NEODUL LB PP mit einer Stärke von 80 mm.
Bestandteil sind der obere Deckel, die Flanschabdeckungen und die
Öffnungskappen. Die Isolierung wird eigenständig verpackt geliefert.
Die Isolation empfehlen wir, bei Zimmertemperatur einzusetzen. Bei
deutlich niedrigeren Temperaturen als 20°C kommt es zu einem
Zusammenziehen der Isolierung, die ihren Einsatz verhindert.

- 12 -
GB - Operational mounting regulations
1. Description
Storage tanks are used for accumulating of excessive heat received from the heat source like, for example, a solid fuel boiler,
a heat pump, solar collectors, fireplace inserts, etc. Some tank types allow connecting more than one heat source at a time.
NAD type storage tanks are used for accumulation of heat in heating systems. Incorporation of the storage tank into a heating
system with a boiler using solid fuel allows for optimum running of the boiler at a favourable temperature during boiler
operation. The benefit comes mainly during the optimum running period (i.e. with maximum effectiveness) when the excess
heat that has not been taken off is accumulated in the tank.
Tanks and also possible pipe exchangers are manufactured from steel with no treatment of the internal surface, the outer
surface has a protective coating. Tanks are equipped with removable 80 mm insulation - NEODUL LB PP. Tanks
are manufactured with volumes of 500, 750 and 1000 litres. Individual versions are also equipped with one or two 1.5 m2
pipe exchangers including inspection apertures with an inside diameter of 182 mm with the possibility for installation
of in-built TPK electric heating units.
The vessels are not intended for storage of HUW - hot utility water.
2. Basic dimensions
3. Description of individual versions
NAD v1
Storage tanks can be provided with one to three flanges. The flange with screw gauge 210 mm can be used for mounting
built-in TPK flange electric heating units. The flange is blocked off in the standard version. The G 6/4" extension pipe cab
be used for mounting of the TJ G 6/4" electric heating unit. Supplied with insulation with a thickness of 80 mm.
NAD v2
Storage tank can be provided with G 6/4" extension pipe. The G 6/4" extension pipe cab be used for mounting
of the TJ G 6/4" electric heating unit. Supplied with insulation with a thickness of 80 mm.
NAD v3
Storage tank with a flange with screw gauge 210 mm and extension pipes or only with extension pipes. The flange
with a screw gauge of 210 mm can be used for mounting built-in TPK flange heating units. The flange is blocked off
in the standard version. Supplied with insulation with a thickness of 80 mm.
NAD v4
Storage tank with a flange with screw gauge 210 mm for mounting built-in TPK flange heating units and one 1.5 m2exchanger
for further heating system connection (e.g. SOLAR). The flange is blocked off in the standard version. Supplied with insulation
with a thickness of 80 mm.
NAD v5
Storage tank with a flange with screw gauge 210 mm for mounting built-in TPK flange heating units and two 1.5 m2exchangers
for further heating system connection (e.g. SOLAR). The flange is blocked off in the standard version. Supplied with insulation
with a thickness of 80 mm.
Volume [l] Diameter [mm] Height [mm]
500
600
max. 1974
750
750
2022
1000
850
2035

- 13 -

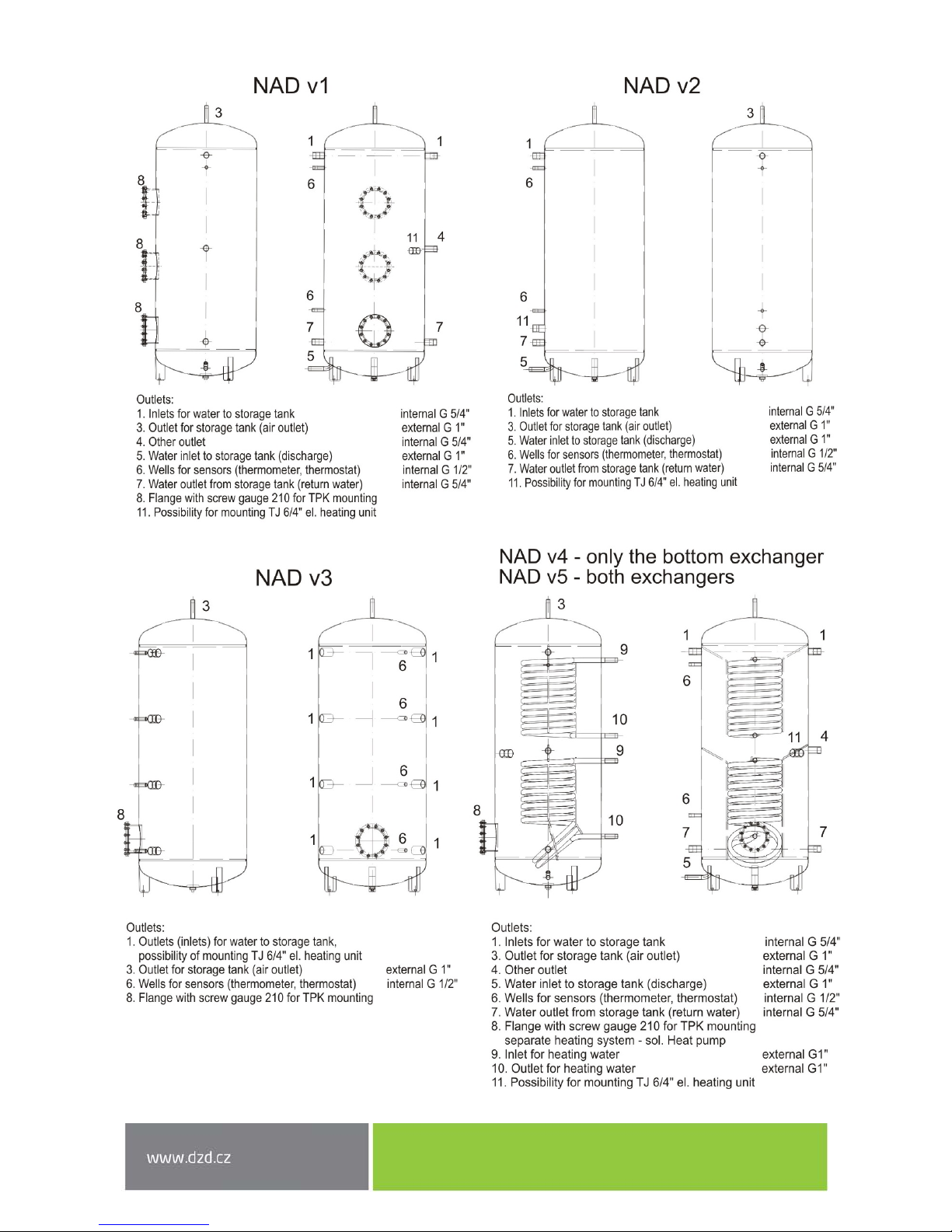

4. Illustration of NAD versions

- 14 -
5. Proposal for size and connection of the storage tank to a heating system
Proposal for the optimum size of the storage tank is made by the designer or a person with sufficient knowledge for design
of heating systems.
Mounting is carried out by a specialist company or person who can confirm mounting in on the guarantee certificate.
We recommend you use the product indoors with an air temperature of +2°C to +45°C and relative humidity of max. 80%.
6. Basic technical parameters
Maximum operational pressure in the tank is 0,3 MPa. Maximum temperature of heating water in the tank is 90°C.
For versions 4 and 5 also:
Maximum operational pressure in the exchanger is 1 MPa, maximum temperature of heating water in the exchanger
is 110°C.
Heat insulation
80 mm thick insulation NEODUL LB PP.
The top cover, covers of flanges and hole caps are integral components.
Insulation is supplied in separate packing.
We recommend you use insulation for operation at room temperature.
At temperatures markedly lower than 20°C the insulation shrinks
and cannot be fitted.

- 15 -
H - Szerelési és üzemeltetési előírások
1. Leírás
A gyűjtőtartályok felhasználási területe felgyűlt meleg tárolása. A hőforrás lehet szilárd fűtőanyagú kazán, hőszivattyú,
napkollektor, kandallóbetét stb.. Bizonyos tartálytípusok többféle hőforrás csatlakoztatását is lehetővé teszik.
Az NAD típusú gyűjtőtartályok a fűtőrendszeri meleg tárolását szolgálják. A gyűjtőtartály szilárd fűtőanyagú kazánt tartalmazó
fűtőrendszeri besorolása lehetővé teszi a kazán kedvező hőmérsékletű, optimális működtetését. Legnagyobb hasznot
optimális (azaz max. hatékonyságú) üzem esetén eredményez, amikor a fölösleges, fel nem használt hőt a tartály tárolja.
A tartályok és az esetleges cső-hőcserélők belső felületkezelés nélküli acélból készülnek, a tartály külső felülete
védőbevonattal van lekezelve. A tartályok 80 mm vastag, levehető szigeteléssel - NEODUL LB PP. A tartályok 500, 750 és 1000
liter űrtartalmú változatban készülnek. Egyes verziók ezen felül egy vagy két db, egyenként 1,5 m2 felületű, 182 mm belső
átmérőjű ellenőrzőnyílással ellátott, TPK elektromos fűtőegység telepítését lehetővé tevő csöves hőcserélővel rendelkeznek.
A tartályok nem alkalmasak HMV - használati meleg víz - tárolására.
2. Legfontosabb méretek
3. Az egyes verziók ismertetése
NAD v1
Egy-három karima elhelyezésére alkalmas gyűjtőtartály. A 210 mm osztású csavaros karima beépített elektromos
TPK fűtőegység szerelését teszi lehetővé. A G 6/4" csőcsonk TJ G 6/4" elektromos fűtőegység szerelését teszi lehetővé.
Standard kivitelben a karima blindelt, és 80 mm vastag szigelelőréteggel kerül leszállításra.
NAD v2
G 6/4" csőcsonkok elhelyezésére alkalmas gyűjtőtartály. A G 6/4" csőcsonk TJ G 6/4" elektromos fűtőegység szerelését teszi
lehetővé. 80 mm vastag szigelelőréteggel kerül leszállításra.
NAD v3
210 mm osztású csavaros és csőcsonkos, vagy csak csőcsonkos karimás gyűjtőtartály. A 210 mm osztású csavaros karima
beépített elektromos TPK fűtőegység szerelését teszi lehetővé. Standard kivitelben a karima blindelt, és 80 mm vastag
szigelelőréteggel kerül leszállításra.
NAD v4
210 mm osztású csavaros karima beépített elektromos TPK fűtőegység szereléséhez, egy db - még egy fűtőrendszer
csatlakoztatását (pl. SOLAR) lehetővé tevő - 1,5 m2 felületű hőcserélővel. Standard kivitelben a karima blindelt,
és 80 mm vastag szigelelőréteggel kerül leszállításra.
NAD v5
210 mm osztású csavaros karima beépített elektromos TPK fűtőegység szereléséhez, két db - még egy fűtőrendszer
csatlakoztatását (pl. SOLAR) lehetővé tevő – egyenként 1,5 m2 felületű hőcserélővel. Standard kivitelben a karima blindelt,
és 80 mm vastag szigelelőréteggel kerül leszállításra.
Volume [l] Átmérö [mm] Height [mm]
500
600
max. 1974
750
750
2022
1000
850
2035

- 16 -
4. Az egyes NAD verziók ábrái

- 17 -
5. A gyűjtőtartály mérete és fűtőrendszeri bekötése
A gyűjtőtartály optimális méretét a tervező vagy a fűtőrendszerek tervezése terén megfelelő ismeretekkel rendelkező
személy határozza meg.
A szerelést szakképzett cég vagy személy végzi, majd a telepítés megtörténtét a jótállási jegyen igazolja.
A készülék használata +2°C - +45°C hőmérsékletű, max. 80% relatív páratartalmú belső terekben javasolt.
6. Legfontosabb műszaki paraméterek
A tartályon belüli maximális üzemi nyomás 0,3 MPa. A fűtővíz maximális hőmérséklete a tartályban 90°C.
A 4 és 5 verziónál ezen felül:
A hőcserélő maximális üzemi nyomása 1 MPa, a hőcserélőben lévő fűtővíz maximális hőmérséklete 110°C.
Hőszigetelés
80 mm vastag szigetelés NEODUL LB PP.
További részei: felső burkolat, karimafedél és nyílásfedelek.
A szigetelés külön csomagolva kerül leszállításra.
A szigetelés szobahőmérsékleten ajánljuk felhelyezni. 20°C-nál
jelentősen alacsonyabb hőmérsékletek esetén a szigetelés
összezsugorodása várható, amely lehetetlenné teszi a felhelyezést.

- 18 -
RUS - Инструкции по монтажу и эксплуатации
1. Описание
Аккумулирующие баки служат для аккумулирования избыточного тепла из источника тепла, которым может быть
котёл, работающий на твёрдом топливе, тепловой насос, солнечный коллектор, каминная топка, и т. п. Некоторые
модели баков могут подсоединяться и к нескольким источникам энергии.
Баки серии NADO служат только для сохранения тепла в системе отопления. Подключение аккумулирующего бака к
отопительной системе с котлом, работающим на твёрдом топливе, позволяет оптимизировать работу котла при
наиболее подходящей температуре. Главным образом, использование аккумулирующих баков эффективно при
оптимальном режиме работы (т.е. с максимальной эффективностью), когда избыточное неиспользованное тепло
аккумулируется в баке.
Баки и трубчатые теплообменники (если таковые есть) изготовляются из нержавеющей стали, без обработки
внутренней поверхности; внешняя поверхность баков покрывается защитной эмалью. Баки снабжены съемной
теплоизоляцией толщиной 80 мм – NEODUL LB PP. Аккумулирующие баки выпускаются емкостью 500, 750 и 1000
литров. Некоторые модели изготавливаются с одним или двумя трубчатыми теплообменниками, площадью 1,5 м2 и
отверстием для визуального контроля с внутренним диаметром 182 мм, в которое можно вмонтировать встроенный
электрический нагреватель TPK.
Баки не предназначены для хранения ГХВ ( горячей хозяйственной воды).
2. Основные размеры
3. Описание отдельных моделей
NAD v1
Аккумулирующий бак, в котором можно установить от одного до трёх фланцев. Фланец с межцентровым расстоянием
болтов 210 мм можно использовать для установки встроенного электрического фланцевого нагревателя
TPK. Штуцер G 6/4" можно использовать для установки электрического термоэлемента TJ G 6/4". В стандартном
исполнении фланец заглушен. Аккумулирующие баки поставляются с теплоизоляцией толщиной 80 мм.
NAD v2
Аккумулирующий бак, в котором можно установить штуцер G 6/4". Штуцер G 6/4" можно использовать для установки
электрического термоэлемента TJ G 6/4". Аккумулирующие баки поставляются с теплоизоляцией толщиной 80 мм.
NAD v3
Аккумулирующий бак с фланцем с межцентровым расстоянием болтов 210 мм и штуцерами или только штуцерами.
Фланец с межцентровым расстоянием болтов 210 мм можно использовать для установки встроенного электрического
фланцевого нагревателя TPK. В стандартном исполнении фланец заглушен. Аккумулирующие баки поставляются с
теплоизоляцией толщиной 80 мм.
NAD v4
Аккумулирующий бак с фланцем с межцентровым расстоянием болтов 210 мм для установки встроенного
электрического фланцевого нагревателя TPK и одним теплообменником площадью 1,5 м2 для подключения
следующей отопительной системы, например, SOLAR. В стандартном исполнении фланец заглушен. Аккумулирующие
баки поставляются с теплоизоляцией толщиной 80 мм.
NAD v5
Аккумулирующий бак с фланцем с межцентровым расстоянием болтов 210 мм для установки встроенного
электрического фланцевого нагревателя TPK и двумя теплообменниками площадью 1,5 м2 для подключения
следующей отопительной системы, например, SOLAR. В стандартном исполнении фланец заглушен. Аккумулирующие
баки поставляются с теплоизоляцией толщиной 80 мм.
Объём [л]
Диаметр [мм]
Высота [мм]
500
600
Макс. 1974
750
750
2022
1000
850
2035

- 19 -
4. Изображение серии NAD

- 20 -
5. Предложение по величине и подключению аккумулирующего бака к отопительной системе
Предложение по оптимальной величине аккумулирующего бака составляет проектант или лицо, имеющее
необходимые знания и навыки в проектировании отопительных систем.
Установку производит специализированная компания, или лицо уполномоченное внести в гарантийный талон все
необходимые сведения об установке.
Мы рекомендуем использовать изделие в помещении при температуре от +2°C до +45°C и относительной влажности
воздуха не более 80%.
6. Основные технические параметры
Максимальное рабочее давление в резервуаре 0,3 MPa. Максимальная температура отопительной воды
в резервуаре 90°C.
У моделей 4 a 5 кроме того:
Максимальное рабочее давление в теплообменнике 1 Mpa, максимальная температура отопительной воды
в теплообменнике 110°C.
Теплоизоляция
Слой изоляция NEODUL LB PP толщиной 80 мм. Компоненты изоляции
- верхняя крышка, крышка фланцев и заглушки отверстий. Изоляция
поставляется в отдельной упаковке.
Рекомендуем устанавливать ее при комнатной температуре. При
температурах значительно ниже 20 °C происходит усадка изоляции,
которая затрудняет монтаж.
