Instruction manual
LED Converter 550-059-50
Applications
This type of power supply is an exclusively designed stabilized power supply for LED lamp, it is a switch mode power supplier with 12VDC
constant output voltage.
The built-in protection circuit will shut down the power supply in case of such faults as: open circuit, short circuit, over load or over
temperature. The power supply will restart automatically after fault correction.
Important information for the installation
The unit uses dangerous mains voltage (220 - 240Vac), it should only be installed by qualified electricians according to European
safety standards. Failure to observe any of the installation instructions may cause fire or other hazards.
The power supply is for LED lamps only. Pay attention to the polarity of LED, wrong polarity may damage the LED.
The power supply is only for indoor use and permissible operating temperature is -20 to 45℃.
With terminal cover and cable clamp, the power supply can be independent installed.
The indicated load should not be exceeded.
The maximum length of the output cable to the LED lamps should not exceed 2m in order to meet the EMC standard.
If the LED power supply is used for purposes other than originally intended or it is connected incorrectly, the manufacturer is not
responsible for possible damages.

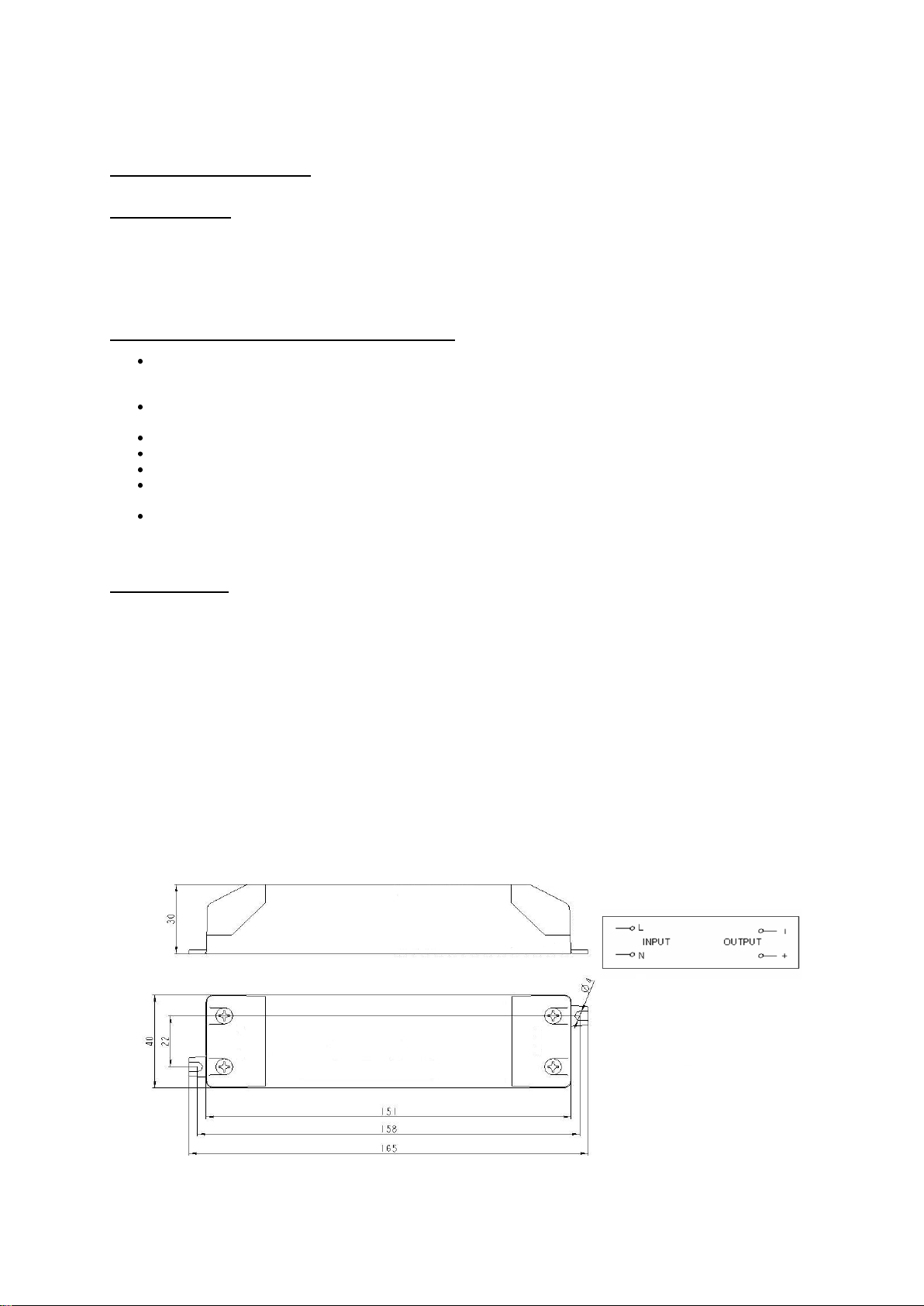

Specifications
Input voltage : 220 - 240VAC
Input frequency : 50/60Hz
Input current : 0.16A
Input power factor : 0.95
Constant output voltage : 12VDC
Output current : 0 - 2.5A
Output power : 0 - 30 W
Ambient temperature : -20~45°
Case temperature : 85°
IP protecton : IP20
Primary cable : H03VVH2-F 2X0.75mm2
Secondary cable : H03VVH2-F 2X0.75mm2

DLMO13-25 Drees Lichttechnik GmbH, Zum Dümpel 4, D-59846 Sundern 1 / 1
Montage und Bedienungsanleitung
LED-Netzgerät 550-059-50
Einsatzbereiche
Diese Art von Netzgerät ist ein speziell für LED-Leuchten konzipiertes, stabilisiertes Schaltnetzteil mit konstanter Ausgangsspannung 12Vdc.
Die integrierte Schutzschaltung schaltet das Gerät bei folgenden Fehlerarten reversibel ab:
Kurzschluss, Überlastung, Übertemperatur, Leerlauf (offene Klemmen)
Die integrierte elektronische Sicherung wird nach Beseitigung der Fehlerquelle automatisch zurückgesetzt.
Sicherheitshinweise zu Montage und Betrieb
Das Netzgerät wird mit Netzspannung (220 - 240Vac) betrieben und sollte nur von einer qualifizierten Elektrofachkraft gemäß
der aktuell geltenden Sicherheitsbestimmungen installiert werden. Bei Nichtbeachtung können Feuer oder andere Gefahren die
Folge sein.
Das Netzgerät ist ausschließlich für den Betrieb von LED-Leuchten geeignet. Bitte Polarität der LED beachten; eine Verpolung der
LED kann diese zerstören.
Das Netzgerät ist ausschließlich für den Betrieb innerhalb Gebäuden bei Umgebungstemperaturen von -20°C bis +45°C geeignet.
Mit den Klemmenabdeckungen und der Zugentlastung ist das Netzgerät für den unabhängigen Betrieb geeignet.
Die angegebene Leistung sollte auf keinen Fall überschritten werden.
Um den geltenden EMV Richtlinien zu entsprechen, darf die maximale Leitungslänge zwischen Netzgerät und LEDs nicht mehr
als 2m betragen.
Bei Verwendung des Netzgerätes für andere Zwecke als den Betrieb von LEDs oder bei falschem Anschluss, übernimmt der
Hersteller keine Verantwortung für daraus resultierende Schäden.
Spezifikationen
Eingangsspannung: 220 - 240Vac
Frequenz: 50/60Hz
Stromaufnahme: 0,16A
Leistungsfaktor: 0,95
Ausgangsspannung: 12Vdc
Ausgangsstrom: 0 - 2,5A
Nennleistung: 0 - 30W
Umgebungstemperatur: -20°C - +45°C
Gehäusetemperatur: max. 85°C
Schutzart: IP 20
empfohlenes Anschlusskabel
primär / sekundär: H03VVH2-F 2x0,75mm²
