DSE 503 AIR User manual

503 AIR FM ET AM | Automatique et manuelle avec alarme
503 AIR FM & AM | Automatic & manual with alarm
Démarreurs à distance et systèmes d’alarmes
Remote Starters and Alarm Systems
ÉTAPE 1 - CODER LES MANETTES
Le module peut accepter jusqu’à 3 télécommandes en mémoire.
Dès que le module est alimenté
(branché), les DEL sur le module et
sur l’antenne (optionnel) commencent
à clignoter. Mettre l’Ignition à On, appuyer 1 fois sur
le bouton de programmation, un clignote-
ment et un coup de klaxon se manifestent.
Mettre l’Ignition à Off.
Mettre l’Ignition à On, appuyer 1 fois
sur le bouton de programmation,
2 clignotements et 2 coups de klaxon
se manifestent. Mettre l’Ignition à Off
À l’intérieur d’une minute, mettre
l’Ignition à On, appuyer et relâcher
3 fois la pédale de frein, les DEL
conrment en clignotant rapidement.
Immédiatement appuyer sur le bouton Lock
(barrer) de chacune des télécommandes (
max 3 ), les feux de position ou le klaxon * se
manifestent pour conrmer chacune des pro-
grammations.
Mettre l’Ignition à Off.
ÉTAPE 2 - CODER DES MANETTES ADDITIONNELLES
Appuyer une fois sur le bouton Débarrer de
la manette existante.
Répéter les points 4, 5 et 6 de l’étape 1
ci-dessus.
NOTE :
Lorsqu’une nouvelle manette est codée,
toutes les manettes existantes devront être
codées en même temps.
APPRENTISSAGE DU SIGNAL DE TACH **OBLIGATOIRE **
Démarrer avec la clé, laisser
tourner le moteur au ralenti.
• Appuyer et tenir les boutons
Barrer et Débarrer.
• Relâchez-les dès que les feux
de position commencent à
clignoter.
Ceux-ci vont clignoter 6 fois, faire
une pause et clignoter une
dernière fois pour conrmer que le
signal de tach est perçu
correctement avec 1 coup de
klaxon* (mode automatique).
NOTE : Dans le cas d’une
transmission manuelle, ce
seront 6 coups de klaxon.
Mettre l’Ignition à Off.
IGN IGN
IGN
OFF OFF
OFF
OFF
1
1
1 2 3 4
4 5 6
2
2
3
3
x1 x1
1 min
x3
*Optionel
*Optionel
x1
AUTODIAGNOSTIQUE
DÉMARREUR
FEUX DE POSITION Rester allumer
2 sec et Off 2 Flash 4 Flash 5 Flash 6 Flash 7 Flash 8 Flash
Pousser START Commutateur
est a Off Valet Pas prêt* Capot Pédale à frein Frein à main RS-232 Erreur module bypass
*AUTOMATIQUE a) démarre avec la clé chaque fois que le module est rebranché
   b)vérierlabouclenoire
   c)nepasbrancherleldufreinàmain
*TRANSMISSION MANUELLE a) démarre avec la clé chaque fois que le module est rebranché,
   b)vérierlabouclenoire
c) séquences de sortie pour transmission manuelle non exécutées
   d)ldufreinàmaindoitêtrebranché
   e)mettrelefreinàmainenpositionOffetdenouveauàOn
*RS-232 CODE ERREUR Envoie un code de transmission en vitesse
GUIDE D’INSTALLATION
INSTALLATION GUIDE

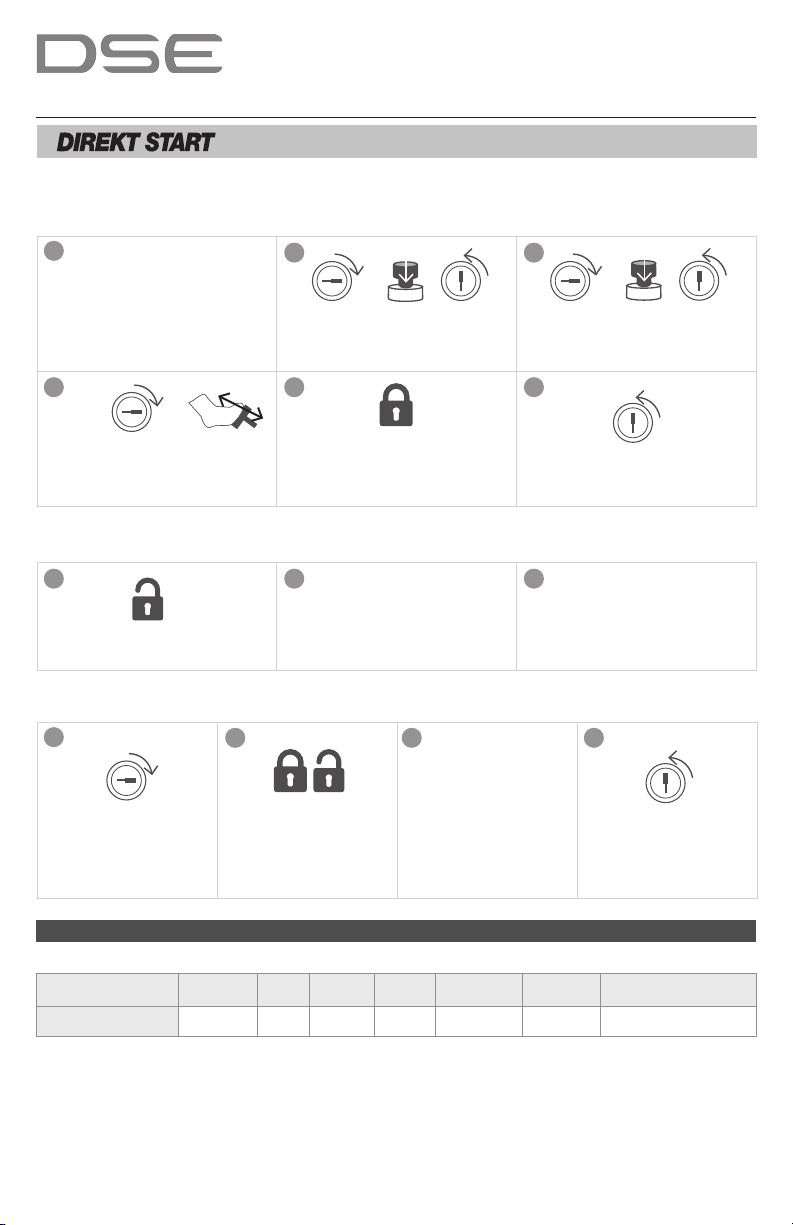

STEP 1 - CODING AM / FM TRANSMITTERS
The system can store up to 3 different remote control codes in memory.
LED on the module and antenna are
ashing when the unit is power on. Turn the Ignition On, press the
programming button once, you see
and hear 1 parking light and horn
conrmation, turn Ignition Off.
Turn Ignition back On, press the
programming button once, you see
and hear 2 parking light and horn
conrmations, turn Ignition Off.
Within one minute, turn Ignition On
and within 3 seconds tap the foot brake
3 times, the LED on the module and the
antenna will blink rapidly.
Press the Lock button of each transmitter
you want to code one after the other. When
the unit receives the transmitter conrmation
it will ash the parking lights and sound the
horn* each time.
Ignition Off.
STEP 2 - CODING ADDITIONAL TRANSMITTERS (with existing transmitter)
Press Unlock button of the existing
transmitters.
Repeat step 4, 5 & 6 of the above
section.
NOTE :
Everytime you re-code a new transmitter
you must code all existing transmitters in
the same time or the older transmitters will be
bumped off for security reason
TACH LEARNING ** MANDATORY **
Key Start / LED stays solid.
• Press and hold the Lock +
Unlock buttons on the remote
transmitter until the parking
lights start ashing.
• Then re-lease the buttons.
Parking lights will ash 6 times,
pause and 1 time if the tach signal is
read correctly. You will then hear
1 horn conrmation* (if horn wire is
connected). The tach is programmed
NOTE : in manual transmission
mode the process will be the
same, except of 1 horn conr-
mation, you will hear 6 horn
conrmation
Ignition Off
IGN IGN
IGN
OFF OFF
OFF
OFF
1
1
1 2 3 4
4 5 6
2
2
3
3
x1 x1
1 min
x3
*Optional
*Optional
x1
INSTANT DIAGNOSTIC
REMOTE STARTER
PARKING LIGHT Stay on 2 sec
then Off 2 Flash 4 Flash 5 Flash 6 Flash 7 Flash 8 Flash
Press START Toggle switch
is Off Valet Not ready* Hood Foot Brake Hand Brake RS-232 Code *
*AUTOMATIC  a)startwithkeytoconrmTachsignal
b) check if the loop is cut
c) do not connect hand brake
* MANUAL TRANSMISSION a)startwithkeytoconrmTachsignal
b) the black loop must be uncut
   c)nomanualsettingsequencesareperformed
d) hand brake wire must be connected
e) release ( down 2 sec ) and pull ( up 2 sec ) hand brake
*RS-232 CODE ERROR  RS-232issendingingearsignal
V-BA5V-1
V-BA5V-1

INSTALLATION GUIDE 503 AIR FM & AM
TABLE 1 FONCTIONS DÉFAUT
APPUYER SUR « LOCK » APPUYER SUR « UNLOCK » APPUYER
SUR « MUTE » APPUYER SUR « START »
1.01 Réinitialisation Dernières préférences Préférences par défaut
1.02 Tempsdemarche 20 minutes 15 minutes 10 minutes 3 minutes
1.03 Démarragedenuit 6 minutes 10 minutes 15 minutes 20 minutes
1.04 Verrouillageparign/frein Désactivé Activé Unlock seulement Lock seulement
1.05 Impulsiondéverrouillage 1 fois 2 fois Unlock 4 sec Unlock 4 sec Lock & Unlock
1.06 Mode antidémarreur Actif (IGN détectée) Passif (IGN détecté) Actif (sans IGN détectée) Passif (sans IGN détectée)
1.07 Mode alarme Désactivé Activé
1.08 Passif (automatique) Désactivé Activé Toujoursactivé
1.09 Avecousansverrouillage Sans Avec
1.10 Programmation4erelai Antidémarreur 2eIgnition 2eAccessoire 2eStart
1.11 ClignotementduDel Activé Désactivé
1.12 Choix de contournement ADS Fortin Directed
1.13 Diagnostiquealarme Sélectionné Relevé des 6 derniers événements, voir annexes
1.14 Diagnostiquedémarreur Sélectionné Relevé des 6 derniers événements, voir annexes
1.15 Modededémarrage Tach Quick start* (voir 4.13) PTS(voir4.13) Tachvirtuel(voir4.14)
1.16 Télématique–Téléphoneintelligent Désactivé MyStart 2 GSM
1.17 Coder manette Normal Avec capot
GUIDE D’INSTALLATION 503 AIR FM ET AM
ALARME
KLAXON/SIRÈNE 1 piaulement 4 piaulements 5 piaulements Silence
Pousser BARRER Normal Porte Capot, frein à pédale ou à main Ignition
NOTE:Si4piaulementssefontentendrelorsduverrouillageaveclatélécommandeetquelesportessontbeletbienfermées,il
estprobablequeleplafonnierestàretardementdeplusque6sec(domedelay).Pourévitercettesituation,référeràl’option4.04
(diagnosticplafonnier)etlamettrehorsfonction.
INFRACTION 2 piaulements 4 piaulements 5 piaulements 6 piaulements
Pousser DÉBARRER Normal Porte Capot, frein à pédale ou à main Ignition
CONTOURNEMENT DE L’ALARME / MODE VOITURIER (VALET)
Tourner la clé de contact à la position On
et en moins de 6 sec. Tenir le bouton de programmation.
L’alarme et l’antidémarreur seront mis
hors fonction (advenant la perte ou
le mauvais fonctionnement de la
télécommande). La sirène ou le klaxon
arrêtera de sonner.
Le DEL restera allumé pendant
5 sec et s’éteindra pendant 5 sec et
ainsi de suite.
Pourremettreenfonction,répéter les étapes 1 et 2 précédentes.Deuxpiaulementset
deux clignotements conrmeront que l’opération est réussie.
POUR PROGRAMMER LES OPTIONS
Appuyer une fois sur le bouton Unlock
(Débarrer) de la manette déjà codée. Mettre l’Ignition à On et à Off.
Tenir sur le bouton de programmation
jusqu’à ce que les feux de position et
le klaxon se manifestent, puis relâcher
(approximativement 5 secondes).
Appuyer sur le bouton Lock
pour choisir la table 1, Unlock
pour la 2, Mute (Silence), Aux ou
Option pour la 3 et Start pour la 4.
Une fois que la table est choisie, appuyer le
bouton de programmation le nombre de
fois équivalent à l’option choisie. Les feux de
position et le klaxon* se manifestent à chaque
fois que le bouton est appuyé.
Appuyer sur les boutons de la manette
selon l’option choisie.
POUR PASSER D’UNE TABLE À UNE AUTRE
Répéter les points 3, 4, 5 & 6 ci-haut
POUR SORTIR DU MODE DE PROGRAMMATION **OBLIGATOIRE**
Répéter les points 2 & 3 ci-haut.Les feux de stationnement vont clignoter 5 fois pour n de conrmation.
IGN
IGN
OFF
1
1
4
4
2
2
5
5 6
3
3

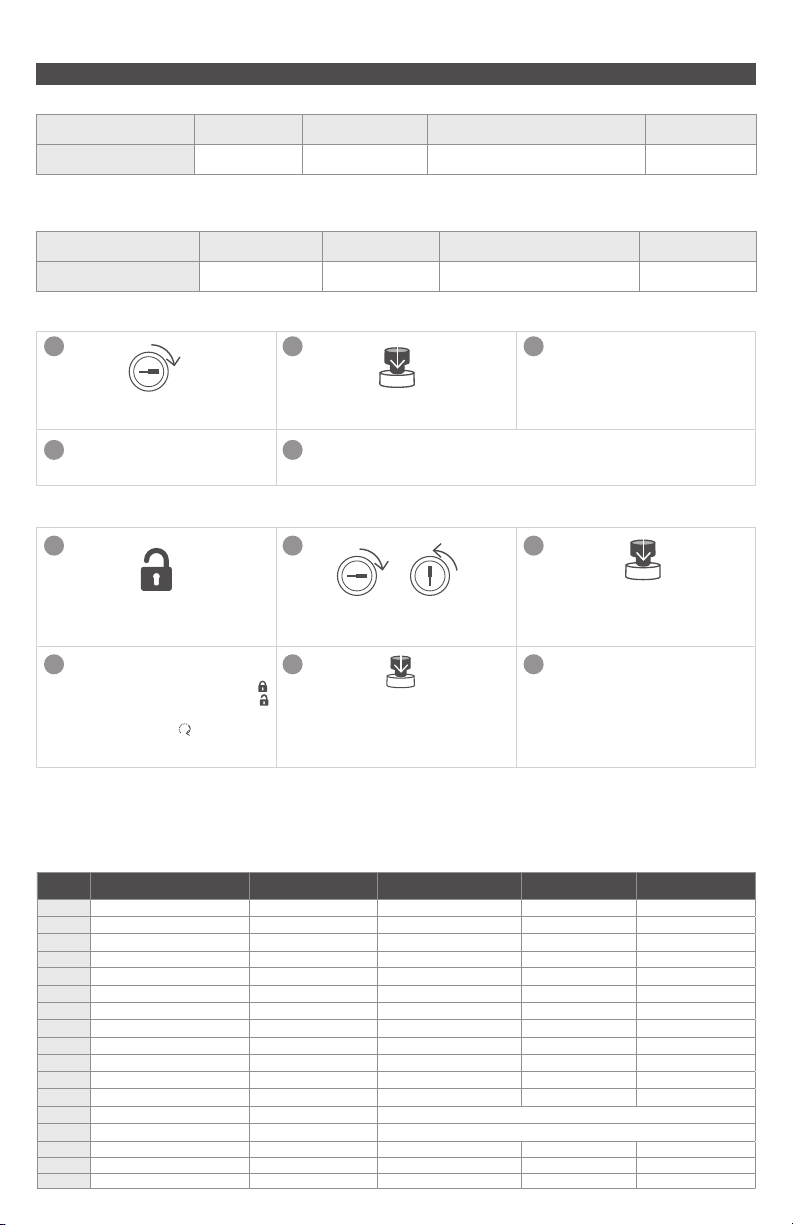

AUTODIAGNOSTIQUE
INSTANT DIAGNOSTIC
ALARM
HORN / SIREN 1 chirp 4 chirps 5 chirps Silence
Press LOCK Normal Door Hood, F/B, H/B Ignition
NOTE:Intheeventthatthevehiclehasthedomelightdelaylongerthan6sec,inordertoavoidthe4chirpswhen the doors are locked
bythetransmitter,gotoProgrammingOptions4.04(DomeDiagnostic)andDisablethisfeature.
INFRACTION 2 chirps 4 chirps 5 chirps 6 chirps
Press UNLOCK Normal Door Hood, F/B, H/B Ignition
OVERRIDE / VALET / EMERGENCY
Turn the key to Ign On & within 6 sec. Press & hold the programming button.
Siren or horn will stop sounding, alarm and
starter kill will be cancelled instantly in case of
lost or malfunction of the transmitter.
The LED will stay On then Off in a cycle of
5 seconds.
To reactivate the alarm function, repeat step 1 and 2 . System will chirp Twice (2)
with 2 parking light ash to conrm.
GET IN PROGRAMMING OPTIONS
Press Unlock once. Turn Ign On then Off. Hold the programming button until
5 chirps or ashes
Press Lock
for table 1, Unlock
for table 2, Mute, Aux or Option for table
3 and Start for table 4. Once a table is selected, press programming
button the number of times to the chosen
option.
Press remote button accordingly to the
selected feature
TO SELECT ANOTHER TABLE
Repeat points 3, 4, 5 & 6
TO EXIT PROGRAMMING ** MANDATORY **
Repeat points 2 & 3. Parking lights will ash 5 times to conrm the end of the operation.
IGN
IGN
OFF
1
1
4
4
2
2
5
5 6
3
3
TABLE 1 FONCTIONS PRESS LOCK PRESS UNLOCK PRESS MUTE PRESS START
1.01 Reset mode Go to last setting Go to default setting
1.02 Running time mode 20 min 15 minutes 10 minutes 3minutes
1.03 Cold start timer 6 minutes 10 minutes 15 minutes 20 minutes
1.04 Ignition lock (foot brake) Disable Enable Unlock only Lock only
1.05 Door lock / unlock pulse Single pulse Double pulse unlock 4 sec unlock 4 sec lock & unlock
1.06 Starter kill mode Active (Detect IGN) Passive (Detect IGN) Active (No IGN detect ) Passive (No IGN detect)
1.07 Alarm mode Disable Enable
1.08 Last door arming Disable Enable All time enable
1.09 Last door arming Without door lock With door lock
1.10 Fourth relay programmation Starter kill 2nd Ignition 2nd Accessory 2nd Start
1.11 Led ash Enable Disable
1.12 By-pass selection ADS Fortin Directed
1.13 Diagnostic mode for alarm Select This will reproduce the last 6 triggered zone events
1.14 Diagnostic mode for remote starter Select This will reproduce the last 6 start failure events
1.15 Starter Tach Quick START* (set 4.13) PTS (set 4.13) Tachless (set 4.14)
1.16 Telematic - smart phone Disable MyStart 2 GSM
1.17 Coding remote Regular With hood open
V-BA5V-1
V-BA5V-1

GUIDE D’INSTALLATION 503 AIR FM ET AM
INSTALLATION GUIDE 503 AIR FM & AM
TABLE 2 FONCTIONS DÉFAUT
APPUYER SUR « LOCK » APPUYER SUR « UNLOCK » APPUYER
SUR « MUTE » APPUYER SUR « START »
2.01 Impulsion de valise (Unlock+Aux)
quand utilisé avec option 2.10 Impulsion standard Constant si retenu Constant Impulsion 5 sec
2.02 Porte coulissante Aux 2 (Unlock 1.5 sec)
Régleroption2.10avant Impulsion standard Constant si retenu Constant Impulsion 5 sec
2.03 Porte coulissante Aux 1 (Aux 1.5 sec)
Régleroption2.10avant Impulsion standard Constant si retenu Constant Impulsion 5 sec
2.04 Valet/contournement Par bouton poussoir 6 fois pédale de frein
2.05 Typedecarburant Gaz Diesel (voir 2.06)
2.06 Durée de retardement 8 sec 12 sec 15 sec 20 sec
2.07 Verrouillagedesportesaprès
démarrage Désactivé Activé Activéaprèsdémarrage
seulement
2.08 Tentativededémarrage 1 essai *2 essais *3 essais
2.09 *Mode turbo *45 sec *60 sec *90 sec *120 sec
2.10 Sélection sorties AUX Valise
Portes coulissantes,
defrost, chaises chauffantes,
etc...
2.11 Détecteurdecléinsérée(Blanc/Brun) Activé Désactivé Entréeext.démarrage
2.12 Entréedeporte(Brun/Blanc) Négative(-) Positive (+)
2.13 Télématiqueavecbouton
Start/Stopséparé Désactivé Activé
2.14 Réarmeraprèsn
ducyclededémarrage Désactivé Activé
TABLE 3 FONCTIONS DÉFAUT
APPUYER SUR « LOCK » APPUYER SUR « UNLOCK » APPUYER
SUR « MUTE » APPUYER SUR « START »
3.01 SélectionKlaxon/Sirène Klaxon Sirène
3.02 Durée Klaxon Défaut Allongé Allongé-3ms Allongé+3ms
3.03 ConrmationKlaxon/Sirène Activé Activé au 2e Lock Muet complet Muet seulement
surUNLOCK
3.04 Conrmationsonoreaudémarrage Désactivé Activé
3.05 Choix du bouton Start Standard Appuyer Lock
et après Start Appuyer 2 fois Start
3.06 Rebarragesécuritaire Activé avec
mode Alarme
Désactivé avec
mode Alarme
Activé sans alarme
(entrée de porte doit
êtreconnecté)
3.07 Impulsionavantignition 1.5 sec 0.5 sec 3 sec
3.08 Modevoiturierparignition
Seulement quand système est désarmé Désactivé ActivéIgnitionOn5Fois
3.09 *Réglagedumodetransmission
manuelle. Voir option 3.15 & 3.16
*Moteurarrêtéàla
fermeture de porte
*Moteurarrêtépar
télécommande avec délai
de 2 min
Pédalefrein/freinà
main/Relâcherpédale
frein/Enleverclé/Sortir/
Arrêtmoteuraprès10sec
3.10 *Réglagedumodetransmission
manuelle Avecverrouillage Sansverrouillage
3.11 Débarrer prioritaire porte conducteur Désactivé Activé Utilisé seulement avec RS232 Data Port
3.12 Choix sortie Passkey Sécuritaire Non sécuritaire Utilisé seulement avec RS232 Data Port
3.13 Débarrerportièredémarrageàdist. Hors fonction En fonction Utilisé seulement avec RS232 Data Port
3.14 *Réglagemanueld’activationdu
démarrage *Démarragestandard *Surdémarrage+2sec
3.15 Réglagemodetransmissionmanuelle Débarrer avant la sortie Sans débarrer avant la sortie
3.16 Réglagemodetransmissionmanuelle Audible Silence
TABLE 4 FONCTIONS DÉFAUT
APPUYER SUR « LOCK » APPUYER SUR « UNLOCK » APPUYER
SUR « MUTE » APPUYER SUR « START »
4.01 Sélection de la sortie du Passkey Passkey standard Passkeynégatifenconduisant 3eIgnition(-) 3eStart (-)
4.02 Sélection sortie réarmement 2003 GM Hors fonction Téléverrouillageaveclemoteur
en marche
4.03 Ignorerleplafonnier60sec Désactivé Activé
4.04 Diagnostiqueduplafonnier4coups Activé Désactivé
4.05 *Choixdutempsdecrankage *Minimum .07 sec *Minimum 0.9 sec *Minimum 1.2 sec *Minimum 1.5 sec
4.06 *Choixdutempsdecrankage *Maximum 10 sec *Maximum 3.5 sec
4.07 Arrêtdesfeuxdestationnement
après 3 minutes Désactivé Activé
4.08 Sélection des fonctions du bouton
Option/Silence Muet Valise Arrêt
4.09 Choix de polarité ACC ACC (+) IGN (+) Start (+) Passkey (+)
4.10 Pulse de réarmement Standard Avantpulsedeverrouillage
4.11 Désarmer/Déverrouiller Standard Gwr+Ignition Gwr+Ignition+Acc Gwr + Acc
4.12 N/A N/A N/A N/A N/A
4.13 Moteurs’arrêtequandvoltageest
en bas de 13.25V 13V 12.75V 12.5V
4.14 Tachvirtuel-ajustementdutemps
dedémarrage Standard - 5% +5% +10%
TABLE 2 FUNCTIONS PRESS LOCK PRESS UNLOCK PRESS MUTE PRESS START
2.01 Trunkpulse(pressunlock+aux)
*only when use with option 2.10 Regularpulse Latch when hold Latchtogglebytx 5 sec pulse
2.02 SlidingdoorAUX2(pressunlock1.5sec)
*rstsetoption2.10 Regularpulse Latch when hold Latchtogglebytx 5 sec pulse
2.03 SlidingdoorAUX1(pressAux1.5sec)
*rstsetoption2.10 Regularpulse Latch when hold Latchtogglebytx 5 sec pulse
2.04 Valet override Push button 6Timesfootbrakes
2.05 Fuel type selection Gas Diesel
2.06 Diesel type selection 8 sec 12 sec 15 sec 20 sec
2.07 When remote start door relock Disable Enable Enable after start Unlockbeforeignition/
relockaftercranking
2.08 Numbers of tries for start attempt Onetry *Twotries *Threetries
2.09 *Turbomodetimeradjustment *45 sec default *60 sec *90 sec *120 sec
2.10 Auxiliar output selection Trunkreleaseoutput Channelexpanderi.E.Sliding
doors, defrost, seat heater etc…
2.11 Key sense Enable Disable Starttrigger
2.12 Door input selection Negative(-) Positive (+)
2.13 Telematicstart/stopwithseparatebutton Disable Enable
2.14 Re-arm when shut off Enable Disable
TABLE 3 FUNCTIONS PRESS LOCK PRESS UNLOCK PRESS MUTE PRESS START
3.01 Horn/sirensetting Horn Siren
3.02 Hornsetting Default Extended Extended - 3 msec Extended +3 msec
3.03 Hornsirenconrmation Chirp enable Chirp on 2nd press Full mute Mute on unlock
3.04 Horn/sirenignitionmonitor Disable Enable
3.05 Start mode for tx Default Press Lock then Start Press Start twice
3.06 Safety auto relock with
alarm mode only Enable Disable
Enable without alarm
(door input must be
connected)
3.07 Pulsebeforeignition 1.5 sec 0 .5 sec 3 sec
3.08 Ignitionvaletmode
(on disarm mode only) Disable Enable(Ignitionon5times)
3.09 *Manualtransmissionsetting
(see 3.15 & 3.16) *Auto shut off *Shut off by remote FBOn/HBOn/FBOff/
KeyOff/Exit/Engshut
in 10sec
3.10 *Manualtransmissionsetting With door lock Without door lock
3.11 Unlock driver door Disable Enable With data mode only
3.12 Passkey output selection Passkey secure non-secure With data mode only
3.13 Protocol unlock while remote start Disable Enable With data mode only
3.14 *Manualsettingcrankingtime *Standard crank *Overcrank+2
3.15 Manual transmission: unlock before exit Enable Disable
3.16 Manual transmission: silent mode Disable Enable
TABLE 4 FUNCTIONS PRESS LOCK PRESS UNLOCK PRESS MUTE PRESS START
4.01 Passkeyoutputprogrammingoptions Standard Staygroundwithignition 2ndignition 2nd start
4.02 Rearmwireoutputprogramming
options 2003 Gm disable Enable to remote lock with enginerunning
4.03 Domelightby-pass Disable Enable
4.04 Domelightdiagnostic(4chirps) Enable Disable
4.05 *Minimumcrankingtimeadjustments *0.7 sec *0.9 sec *1.2 sec *1.5 sec
4.06 *Maximumcrankingtimeadjustments *10 sec *3.5sec
4.07 Parkinglightoffafter3minutes Disable Enable
4.08 Mute button selection Mute Trunk Stop
4.09 Acc relay selection ACC + Ignition+ Start + Passkey +
4.10 Arm pulse Regular Before lock pulse
4.11 Disarm/unlock Regular GWR+Ign GWR+Acc+Ign GWR + Acc
4.12 N/A N/A N/A N/A N/A
4.13 Engineshutoffwhenvoltagedrop
below 13.25V 13V 12.75V 12.5V
4.14 Tachlesscrankingadjustment Default 5% Less 5% More 10% More
En choisissant *Quick Start, les fonctions avec une * ne seront pas valides (cancelées).
By choosing *Quick Start, all the functions with a * are not available.
V-BA5V-1
V-BA5V-1

GUIDE D’INSTALLATION 503 AIR FM ET AM
INSTALLATION GUIDE 503 AIR FM & AM
SCHÉMA D’INSTALLATION
WIRING DIAGRAM
H1
Rouge ................... 12 (+) V
Vert – (#87)............ 2eAux (+) ou (-)
Jaune – (#30) ........ 2eAux (+) ou (-)
OU
Jaune – (#30) ........ Anti-démarreur côté moteur
Mauve – (#87a) ..... Anti-démarreur côté clé
Bleu ...................... Ignition (+)
Brun ...................... Chaufferette/AC (+)
Orange ................. Démarreur (+)
Rouge ................... 12 (+) V
*Ignorer le l mauve si l’option antidémarreur n’est pas utilisée
H2
Noir....................... Entrée de la masse
Vert/Blanc ............. Aux feux de position (+)
H6
Prise pour le module de contournement RS-232
Blanc..................... Tx
Bleu ...................... Rx
Noir....................... Masse
Rouge ................... +12V
H1
Red ....................... +12V Input
Green – (#87)........ 2nd AUX Output (+) or (-)
Yellow – (#30)........ 2nd AUX Input (+) or (-)
OR
Yellow – (#30)........ Starter kill Motor side
Purple – (#87a)...... Startek kill Key side
Blue ...................... Ignition Output (+)
Brown ................... Heater/AC Output (+)
Orange ................. Starter Output (+)
Red ....................... +12V Input
*Ignore Purple wire if Starter kill is not being used
H2
Black ..................... Ground
Green/White......... To parking lights (+)
H6
RS-232 Input for By-pass module
White .................... Tx
Blue ...................... Rx
Black ..................... Ground
Red ....................... +12V
H3
ENTRÉE
Rouge/blanc ......... Freins (+)
Brun/blanc ............ Interrupteur de porte (- ou +) opt. 2.12
Blanc/bleu...............Frein à main (-)
Blanc/brun...............Détecteur de clé insérée (-) opt. 2.11
Noir/vert..................Interrupteur de valise (-)
Noir/blanc...............Tach
Nil............................Nil
SORTIE
Vert ..........................Débarrer (-)
Blanc/noir................Barrer (-)
Mauve .....................Passkey (-) opt. 4.01
Rose ........................Sirène/klaxon (-) opt. 3.01
Jaune/blanc.......... Désarmement d’alarme d’origine (-) opt. 4.11
Blanc..................... Feu de position (-)
Jaune.................... Valise (-)
Bleu ...................... 2eignition (-)
Vert/noir................ Auxiliaire 2 (-) opt. 2.02
Blanc/rouge.......... Auxiliaire 1 (-) opt. 2.03
Gris ....................... Impulsion de réarmement (-) opt. 4.10
*IMPORTANT : À brancher seulement pour le mode
transmission manuelle
H3
INPUT
Red/white ............. Foot Brake (+)
Brown/white ......... Door switch (- or +) opt. 2.12
White/blue..............Hand Brake (-)
White/brown...........Key sense (-) opt. 2.11
Black/green.............Hood switch (-)
Black/white..............Tach
Nil............................Nil
OUTPUT
Green ......................Unlock (-)
White/black.............Lock (-)
Purple......................Passkey (-) opt. 4.01
Pink..........................Siren/Horn (-) opt. 3.01
Yellow/white ......... Factory alarm disarm (-) opt. 4.11
White .................... Parking light (-)
Yellow ................... Trunk (-)
Blue ...................... 2nd Ignition (-)
Green/black.......... Aux. 2 (-) opt. 2.02
White/red ............. Aux 1 (-) opt. 2.03
Gray...................... Pulse to re-arm (-) opt. 4.10
*Note : To connect for manual transmission only
Jumper 1...... Tach......With Jumper = Normal
Without Jumper = Low
Jumper 1...... Tach......Avec Jumper = Normal
Sans Jumper = Bas
Jumper 3 ..... With Jumper = AM
Without Jumper = FM
Jumper 3....... Avec Jumper = AM
Sans Jumper = FM
Black loop ......Not cut = Manual
Cut = Automatic
Boucle noire .....Intact = Manuel
Couper = Automatique
Telematics port
(for Smart phone)
Port télématique pour
téléphone intelligent
Jumper 2...... Starter kick
Jumper 2...... Starter kick
H8
H8
Programming & Override switch
Bouton de programmation et de contournement
On/Off Switch
ONLY for remote starter fucntion. No Power when
switch is at the Off position.
Interruption On/Off
Pour le démarrage à distance seulement.
Pas de courant aux relais à la position Off.
Red....+ 12V (2A Max)
O/P for extra Relay #85 (or #86)
Rouge...+ 12V (2A Max) pour relai #85/#86
18P 2P 8P
3P 2P 4P 4P 4P
18P 2P 8P
3P 2P 4P 4P 4P
H1
H1
H2
H2
H3
H3
1
1
2
2
3
3
H4
H4
H5
H5
H6
H6
H7
H7
H8
H8
H4 et H5
H4 & H5
AM
AM
FM
FM
Antenne
*Enlever le jumper 3
Antenna
*Remove Jumper 3
DEL
LED
DEL
LED
V-BA5V-1
V-BA5V-1

503 AIR FM ET AM | Automatique et manuelle avec alarme
503 AIR FM & AM | Automatic & manual with alarm
Démarreurs à distance et systèmes d’alarmes
Remote Starters and Alarm Systems
ÉTAPE 1 - CODER LES MANETTES
Le module peut accepter jusqu’à 3 télécommandes en mémoire.
Dès que le module est alimenté
(branché), les DEL sur le module et
sur l’antenne (optionnel) commencent
à clignoter. Mettre l’Ignition à On, appuyer 1 fois sur
le bouton de programmation, un clignote-
ment et un coup de klaxon se manifestent.
Mettre l’Ignition à Off.
Mettre l’Ignition à On, appuyer 1 fois
sur le bouton de programmation,
2 clignotements et 2 coups de klaxon
se manifestent. Mettre l’Ignition à Off
À l’intérieur d’une minute, mettre
l’Ignition à On, appuyer et relâcher
3 fois la pédale de frein, les DEL
conrment en clignotant rapidement.
Immédiatement appuyer sur le bouton Lock
(barrer) de chacune des télécommandes (
max 3 ), les feux de position ou le klaxon * se
manifestent pour conrmer chacune des pro-
grammations.
Mettre l’Ignition à Off.
ÉTAPE 2 - CODER DES MANETTES ADDITIONNELLES
Appuyer une fois sur le bouton Débarrer de
la manette existante.
Répéter les points 4, 5 et 6 de l’étape 1
ci-dessus.
NOTE :
Lorsqu’une nouvelle manette est codée,
toutes les manettes existantes devront être
codées en même temps.
APPRENTISSAGE DU SIGNAL DE TACH **OBLIGATOIRE **
Démarrer avec la clé, laisser
tourner le moteur au ralenti.
• Appuyer et tenir les boutons
Barrer et Débarrer.
• Relâchez-les dès que les feux
de position commencent à
clignoter.
Ceux-ci vont clignoter 6 fois, faire
une pause et clignoter une
dernière fois pour conrmer que le
signal de tach est perçu
correctement avec 1 coup de
klaxon* (mode automatique).
NOTE : Dans le cas d’une
transmission manuelle, ce
seront 6 coups de klaxon.
Mettre l’Ignition à Off.
IGN IGN
IGN
OFF OFF
OFF
OFF
1
1
1 2 3 4
4 5 6
2
2
3
3
x1 x1
1 min
x3
*Optionel
*Optionel
x1
AUTODIAGNOSTIQUE
DÉMARREUR
FEUX DE POSITION Rester allumer
2 sec et Off 2 Flash 4 Flash 5 Flash 6 Flash 7 Flash 8 Flash
Pousser START Commutateur
est a Off Valet Pas prêt* Capot Pédale à frein Frein à main RS-232 Erreur module bypass
*AUTOMATIQUE a) démarre avec la clé chaque fois que le module est rebranché
   b)vérierlabouclenoire
   c)nepasbrancherleldufreinàmain
*TRANSMISSION MANUELLE a) démarre avec la clé chaque fois que le module est rebranché,
   b)vérierlabouclenoire
c) séquences de sortie pour transmission manuelle non exécutées
   d)ldufreinàmaindoitêtrebranché
   e)mettrelefreinàmainenpositionOffetdenouveauàOn
*RS-232 CODE ERREUR Envoie un code de transmission en vitesse
GUIDE D’INSTALLATION
INSTALLATION GUIDE
STEP 1 - CODING AM / FM TRANSMITTERS
The system can store up to 3 different remote control codes in memory.
LED on the module and antenna are
ashing when the unit is power on. Turn the Ignition On, press the
programming button once, you see
and hear 1 parking light and horn
conrmation, turn Ignition Off.
Turn Ignition back On, press the
programming button once, you see
and hear 2 parking light and horn
conrmations, turn Ignition Off.
Within one minute, turn Ignition On
and within 3 seconds tap the foot brake
3 times, the LED on the module and the
antenna will blink rapidly.
Press the Lock button of each transmitter
you want to code one after the other. When
the unit receives the transmitter conrmation
it will ash the parking lights and sound the
horn* each time.
Ignition Off.
STEP 2 - CODING ADDITIONAL TRANSMITTERS (with existing transmitter)
Press Unlock button of the existing
transmitters.
Repeat step 4, 5 & 6 of the above
section.
NOTE :
Everytime you re-code a new transmitter
you must code all existing transmitters in
the same time or the older transmitters will be
bumped off for security reason
TACH LEARNING ** MANDATORY **
Key Start / LED stays solid.
• Press and hold the Lock +
Unlock buttons on the remote
transmitter until the parking
lights start ashing.
• Then re-lease the buttons.
Parking lights will ash 6 times,
pause and 1 time if the tach signal is
read correctly. You will then hear
1 horn conrmation* (if horn wire is
connected). The tach is programmed
NOTE : in manual transmission
mode the process will be the
same, except of 1 horn conr-
mation, you will hear 6 horn
conrmation
Ignition Off
IGN IGN
IGN
OFF OFF
OFF
OFF
1
1
1 2 3 4
4 5 6
2
2
3
3
x1 x1
1 min
x3
*Optional
*Optional
x1
INSTANT DIAGNOSTIC
REMOTE STARTER
PARKING LIGHT Stay on 2 sec
then Off 2 Flash 4 Flash 5 Flash 6 Flash 7 Flash 8 Flash
Press START Toggle switch
is Off Valet Not ready* Hood Foot Brake Hand Brake RS-232 Code *
*AUTOMATIC  a)startwithkeytoconrmTachsignal
b) check if the loop is cut
c) do not connect hand brake
* MANUAL TRANSMISSION a)startwithkeytoconrmTachsignal
b) the black loop must be uncut
   c)nomanualsettingsequencesareperformed
d) hand brake wire must be connected
e) release ( down 2 sec ) and pull ( up 2 sec ) hand brake
*RS-232 CODE ERROR  RS-232issendingingearsignal
V-BA5V-1
V-BA5V-1

INSTALLATION GUIDE 503 AIR FM & AM
TABLE 1 FONCTIONS DÉFAUT
APPUYER SUR « LOCK » APPUYER SUR « UNLOCK » APPUYER
SUR « MUTE » APPUYER SUR « START »
1.01 Réinitialisation Dernières préférences Préférences par défaut
1.02 Tempsdemarche 20 minutes 15 minutes 10 minutes 3 minutes
1.03 Démarragedenuit 6 minutes 10 minutes 15 minutes 20 minutes
1.04 Verrouillageparign/frein Désactivé Activé Unlock seulement Lock seulement
1.05 Impulsiondéverrouillage 1 fois 2 fois Unlock 4 sec Unlock 4 sec Lock & Unlock
1.06 Mode antidémarreur Actif (IGN détectée) Passif (IGN détecté) Actif (sans IGN détectée) Passif (sans IGN détectée)
1.07 Mode alarme Désactivé Activé
1.08 Passif (automatique) Désactivé Activé Toujoursactivé
1.09 Avecousansverrouillage Sans Avec
1.10 Programmation4erelai Antidémarreur 2eIgnition 2eAccessoire 2eStart
1.11 ClignotementduDel Activé Désactivé
1.12 Choix de contournement ADS Fortin Directed
1.13 Diagnostiquealarme Sélectionné Relevé des 6 derniers événements, voir annexes
1.14 Diagnostiquedémarreur Sélectionné Relevé des 6 derniers événements, voir annexes
1.15 Modededémarrage Tach Quick start* (voir 4.13) PTS(voir4.13) Tachvirtuel(voir4.14)
1.16 Télématique–Téléphoneintelligent Désactivé MyStart 2 GSM
1.17 Coder manette Normal Avec capot
GUIDE D’INSTALLATION 503 AIR FM ET AM
ALARME
KLAXON/SIRÈNE 1 piaulement 4 piaulements 5 piaulements Silence
Pousser BARRER Normal Porte Capot, frein à pédale ou à main Ignition
NOTE:Si4piaulementssefontentendrelorsduverrouillageaveclatélécommandeetquelesportessontbeletbienfermées,il
estprobablequeleplafonnierestàretardementdeplusque6sec(domedelay).Pourévitercettesituation,référeràl’option4.04
(diagnosticplafonnier)etlamettrehorsfonction.
INFRACTION 2 piaulements 4 piaulements 5 piaulements 6 piaulements
Pousser DÉBARRER Normal Porte Capot, frein à pédale ou à main Ignition
CONTOURNEMENT DE L’ALARME / MODE VOITURIER (VALET)
Tourner la clé de contact à la position On
et en moins de 6 sec. Tenir le bouton de programmation.
L’alarme et l’antidémarreur seront mis
hors fonction (advenant la perte ou
le mauvais fonctionnement de la
télécommande). La sirène ou le klaxon
arrêtera de sonner.
Le DEL restera allumé pendant
5 sec et s’éteindra pendant 5 sec et
ainsi de suite.
Pourremettreenfonction,répéter les étapes 1 et 2 précédentes.Deuxpiaulementset
deux clignotements conrmeront que l’opération est réussie.
POUR PROGRAMMER LES OPTIONS
Appuyer une fois sur le bouton Unlock
(Débarrer) de la manette déjà codée. Mettre l’Ignition à On et à Off.
Tenir sur le bouton de programmation
jusqu’à ce que les feux de position et
le klaxon se manifestent, puis relâcher
(approximativement 5 secondes).
Appuyer sur le bouton Lock
pour choisir la table 1, Unlock
pour la 2, Mute (Silence), Aux ou
Option pour la 3 et Start pour la 4.
Une fois que la table est choisie, appuyer le
bouton de programmation le nombre de
fois équivalent à l’option choisie. Les feux de
position et le klaxon* se manifestent à chaque
fois que le bouton est appuyé.
Appuyer sur les boutons de la manette
selon l’option choisie.
POUR PASSER D’UNE TABLE À UNE AUTRE
Répéter les points 3, 4, 5 & 6 ci-haut
POUR SORTIR DU MODE DE PROGRAMMATION **OBLIGATOIRE**
Répéter les points 2 & 3 ci-haut.Les feux de stationnement vont clignoter 5 fois pour n de conrmation.
IGN
IGN
OFF
1
1
4
4
2
2
5
5 6
3
3
AUTODIAGNOSTIQUE
INSTANT DIAGNOSTIC
ALARM
HORN / SIREN 1 chirp 4 chirps 5 chirps Silence
Press LOCK Normal Door Hood, F/B, H/B Ignition
NOTE:Intheeventthatthevehiclehasthedomelightdelaylongerthan6sec,inordertoavoidthe4chirpswhen the doors are locked
bythetransmitter,gotoProgrammingOptions4.04(DomeDiagnostic)andDisablethisfeature.
INFRACTION 2 chirps 4 chirps 5 chirps 6 chirps
Press UNLOCK Normal Door Hood, F/B, H/B Ignition
OVERRIDE / VALET / EMERGENCY
Turn the key to Ign On & within 6 sec. Press & hold the programming button.
Siren or horn will stop sounding, alarm and
starter kill will be cancelled instantly in case of
lost or malfunction of the transmitter.
The LED will stay On then Off in a cycle of
5 seconds.
To reactivate the alarm function, repeat step 1 and 2 . System will chirp Twice (2)
with 2 parking light ash to conrm.
GET IN PROGRAMMING OPTIONS
Press Unlock once. Turn Ign On then Off. Hold the programming button until
5 chirps or ashes
Press Lock
for table 1, Unlock
for table 2, Mute, Aux or Option for table
3 and Start for table 4. Once a table is selected, press programming
button the number of times to the chosen
option.
Press remote button accordingly to the
selected feature
TO SELECT ANOTHER TABLE
Repeat points 3, 4, 5 & 6
TO EXIT PROGRAMMING ** MANDATORY **
Repeat points 2 & 3. Parking lights will ash 5 times to conrm the end of the operation.
IGN
IGN
OFF
1
1
4
4
2
2
5
5 6
3
3
TABLE 1 FONCTIONS PRESS LOCK PRESS UNLOCK PRESS MUTE PRESS START
1.01 Reset mode Go to last setting Go to default setting
1.02 Running time mode 20 min 15 minutes 10 minutes 3minutes
1.03 Cold start timer 6 minutes 10 minutes 15 minutes 20 minutes
1.04 Ignition lock (foot brake) Disable Enable Unlock only Lock only
1.05 Door lock / unlock pulse Single pulse Double pulse unlock 4 sec unlock 4 sec lock & unlock
1.06 Starter kill mode Active (Detect IGN) Passive (Detect IGN) Active (No IGN detect ) Passive (No IGN detect)
1.07 Alarm mode Disable Enable
1.08 Last door arming Disable Enable All time enable
1.09 Last door arming Without door lock With door lock
1.10 Fourth relay programmation Starter kill 2nd Ignition 2nd Accessory 2nd Start
1.11 Led ash Enable Disable
1.12 By-pass selection ADS Fortin Directed
1.13 Diagnostic mode for alarm Select This will reproduce the last 6 triggered zone events
1.14 Diagnostic mode for remote starter Select This will reproduce the last 6 start failure events
1.15 Starter Tach Quick START* (set 4.13) PTS (set 4.13) Tachless (set 4.14)
1.16 Telematic - smart phone Disable MyStart 2 GSM
1.17 Coding remote Regular With hood open
V-BA5V-1
V-BA5V-1

GUIDE D’INSTALLATION 503 AIR FM ET AM
INSTALLATION GUIDE 503 AIR FM & AM
TABLE 2 FONCTIONS DÉFAUT
APPUYER SUR « LOCK » APPUYER SUR « UNLOCK » APPUYER
SUR « MUTE » APPUYER SUR « START »
2.01 Impulsion de valise (Unlock+Aux)
quand utilisé avec option 2.10 Impulsion standard Constant si retenu Constant Impulsion 5 sec
2.02 Porte coulissante Aux 2 (Unlock 1.5 sec)
Régleroption2.10avant Impulsion standard Constant si retenu Constant Impulsion 5 sec
2.03 Porte coulissante Aux 1 (Aux 1.5 sec)
Régleroption2.10avant Impulsion standard Constant si retenu Constant Impulsion 5 sec
2.04 Valet/contournement Par bouton poussoir 6 fois pédale de frein
2.05 Typedecarburant Gaz Diesel (voir 2.06)
2.06 Durée de retardement 8 sec 12 sec 15 sec 20 sec
2.07 Verrouillagedesportesaprès
démarrage Désactivé Activé Activéaprèsdémarrage
seulement
2.08 Tentativededémarrage 1 essai *2 essais *3 essais
2.09 *Mode turbo *45 sec *60 sec *90 sec *120 sec
2.10 Sélection sorties AUX Valise
Portes coulissantes,
defrost, chaises chauffantes,
etc...
2.11 Détecteurdecléinsérée(Blanc/Brun) Activé Désactivé Entréeext.démarrage
2.12 Entréedeporte(Brun/Blanc) Négative(-) Positive (+)
2.13 Télématiqueavecbouton
Start/Stopséparé Désactivé Activé
2.14 Réarmeraprèsn
ducyclededémarrage Désactivé Activé
TABLE 3 FONCTIONS DÉFAUT
APPUYER SUR « LOCK » APPUYER SUR « UNLOCK » APPUYER
SUR « MUTE » APPUYER SUR « START »
3.01 SélectionKlaxon/Sirène Klaxon Sirène
3.02 Durée Klaxon Défaut Allongé Allongé-3ms Allongé+3ms
3.03 ConrmationKlaxon/Sirène Activé Activé au 2e Lock Muet complet Muet seulement
surUNLOCK
3.04 Conrmationsonoreaudémarrage Désactivé Activé
3.05 Choix du bouton Start Standard Appuyer Lock
et après Start Appuyer 2 fois Start
3.06 Rebarragesécuritaire Activé avec
mode Alarme
Désactivé avec
mode Alarme
Activé sans alarme
(entrée de porte doit
êtreconnecté)
3.07 Impulsionavantignition 1.5 sec 0.5 sec 3 sec
3.08 Modevoiturierparignition
Seulement quand système est désarmé Désactivé ActivéIgnitionOn5Fois
3.09 *Réglagedumodetransmission
manuelle. Voir option 3.15 & 3.16
*Moteurarrêtéàla
fermeture de porte
*Moteurarrêtépar
télécommande avec délai
de 2 min
Pédalefrein/freinà
main/Relâcherpédale
frein/Enleverclé/Sortir/
Arrêtmoteuraprès10sec
3.10 *Réglagedumodetransmission
manuelle Avecverrouillage Sansverrouillage
3.11 Débarrer prioritaire porte conducteur Désactivé Activé Utilisé seulement avec RS232 Data Port
3.12 Choix sortie Passkey Sécuritaire Non sécuritaire Utilisé seulement avec RS232 Data Port
3.13 Débarrerportièredémarrageàdist. Hors fonction En fonction Utilisé seulement avec RS232 Data Port
3.14 *Réglagemanueld’activationdu
démarrage *Démarragestandard *Surdémarrage+2sec
3.15 Réglagemodetransmissionmanuelle Débarrer avant la sortie Sans débarrer avant la sortie
3.16 Réglagemodetransmissionmanuelle Audible Silence
TABLE 4 FONCTIONS DÉFAUT
APPUYER SUR « LOCK » APPUYER SUR « UNLOCK » APPUYER
SUR « MUTE » APPUYER SUR « START »
4.01 Sélection de la sortie du Passkey Passkey standard Passkeynégatifenconduisant 3eIgnition(-) 3eStart (-)
4.02 Sélection sortie réarmement 2003 GM Hors fonction Téléverrouillageaveclemoteur
en marche
4.03 Ignorerleplafonnier60sec Désactivé Activé
4.04 Diagnostiqueduplafonnier4coups Activé Désactivé
4.05 *Choixdutempsdecrankage *Minimum .07 sec *Minimum 0.9 sec *Minimum 1.2 sec *Minimum 1.5 sec
4.06 *Choixdutempsdecrankage *Maximum 10 sec *Maximum 3.5 sec
4.07 Arrêtdesfeuxdestationnement
après 3 minutes Désactivé Activé
4.08 Sélection des fonctions du bouton
Option/Silence Muet Valise Arrêt
4.09 Choix de polarité ACC ACC (+) IGN (+) Start (+) Passkey (+)
4.10 Pulse de réarmement Standard Avantpulsedeverrouillage
4.11 Désarmer/Déverrouiller Standard Gwr+Ignition Gwr+Ignition+Acc Gwr + Acc
4.12 N/A N/A N/A N/A N/A
4.13 Moteurs’arrêtequandvoltageest
en bas de 13.25V 13V 12.75V 12.5V
4.14 Tachvirtuel-ajustementdutemps
dedémarrage Standard - 5% +5% +10%
TABLE 2 FUNCTIONS PRESS LOCK PRESS UNLOCK PRESS MUTE PRESS START
2.01 Trunkpulse(pressunlock+aux)
*only when use with option 2.10 Regularpulse Latch when hold Latchtogglebytx 5 sec pulse
2.02 SlidingdoorAUX2(pressunlock1.5sec)
*rstsetoption2.10 Regularpulse Latch when hold Latchtogglebytx 5 sec pulse
2.03 SlidingdoorAUX1(pressAux1.5sec)
*rstsetoption2.10 Regularpulse Latch when hold Latchtogglebytx 5 sec pulse
2.04 Valet override Push button 6Timesfootbrakes
2.05 Fuel type selection Gas Diesel
2.06 Diesel type selection 8 sec 12 sec 15 sec 20 sec
2.07 When remote start door relock Disable Enable Enable after start Unlockbeforeignition/
relockaftercranking
2.08 Numbers of tries for start attempt Onetry *Twotries *Threetries
2.09 *Turbomodetimeradjustment *45 sec default *60 sec *90 sec *120 sec
2.10 Auxiliar output selection Trunkreleaseoutput Channelexpanderi.E.Sliding
doors, defrost, seat heater etc…
2.11 Key sense Enable Disable Starttrigger
2.12 Door input selection Negative(-) Positive (+)
2.13 Telematicstart/stopwithseparatebutton Disable Enable
2.14 Re-arm when shut off Enable Disable
TABLE 3 FUNCTIONS PRESS LOCK PRESS UNLOCK PRESS MUTE PRESS START
3.01 Horn/sirensetting Horn Siren
3.02 Hornsetting Default Extended Extended - 3 msec Extended +3 msec
3.03 Hornsirenconrmation Chirp enable Chirp on 2nd press Full mute Mute on unlock
3.04 Horn/sirenignitionmonitor Disable Enable
3.05 Start mode for tx Default Press Lock then Start Press Start twice
3.06 Safety auto relock with
alarm mode only Enable Disable
Enable without alarm
(door input must be
connected)
3.07 Pulsebeforeignition 1.5 sec 0 .5 sec 3 sec
3.08 Ignitionvaletmode
(on disarm mode only) Disable Enable(Ignitionon5times)
3.09 *Manualtransmissionsetting
(see 3.15 & 3.16) *Auto shut off *Shut off by remote FBOn/HBOn/FBOff/
KeyOff/Exit/Engshut
in 10sec
3.10 *Manualtransmissionsetting With door lock Without door lock
3.11 Unlock driver door Disable Enable With data mode only
3.12 Passkey output selection Passkey secure non-secure With data mode only
3.13 Protocol unlock while remote start Disable Enable With data mode only
3.14 *Manualsettingcrankingtime *Standard crank *Overcrank+2
3.15 Manual transmission: unlock before exit Enable Disable
3.16 Manual transmission: silent mode Disable Enable
TABLE 4 FUNCTIONS PRESS LOCK PRESS UNLOCK PRESS MUTE PRESS START
4.01 Passkeyoutputprogrammingoptions Standard Staygroundwithignition 2ndignition 2nd start
4.02 Rearmwireoutputprogramming
options 2003 Gm disable Enable to remote lock with enginerunning
4.03 Domelightby-pass Disable Enable
4.04 Domelightdiagnostic(4chirps) Enable Disable
4.05 *Minimumcrankingtimeadjustments *0.7 sec *0.9 sec *1.2 sec *1.5 sec
4.06 *Maximumcrankingtimeadjustments *10 sec *3.5sec
4.07 Parkinglightoffafter3minutes Disable Enable
4.08 Mute button selection Mute Trunk Stop
4.09 Acc relay selection ACC + Ignition+ Start + Passkey +
4.10 Arm pulse Regular Before lock pulse
4.11 Disarm/unlock Regular GWR+Ign GWR+Acc+Ign GWR + Acc
4.12 N/A N/A N/A N/A N/A
4.13 Engineshutoffwhenvoltagedrop
below 13.25V 13V 12.75V 12.5V
4.14 Tachlesscrankingadjustment Default 5% Less 5% More 10% More
En choisissant *Quick Start, les fonctions avec une * ne seront pas valides (cancelées).
By choosing *Quick Start, all the functions with a * are not available.
V-BA5V-1
V-BA5V-1

GUIDE D’INSTALLATION 503 AIR FM ET AM
INSTALLATION GUIDE 503 AIR FM & AM
SCHÉMA D’INSTALLATION
WIRING DIAGRAM
H1
Rouge ................... 12 (+) V
Vert – (#87)............ 2eAux (+) ou (-)
Jaune – (#30) ........ 2eAux (+) ou (-)
OU
Jaune – (#30) ........ Anti-démarreur côté moteur
Mauve – (#87a) ..... Anti-démarreur côté clé
Bleu ...................... Ignition (+)
Brun ...................... Chaufferette/AC (+)
Orange ................. Démarreur (+)
Rouge ................... 12 (+) V
*Ignorer le l mauve si l’option antidémarreur n’est pas utilisée
H2
Noir....................... Entrée de la masse
Vert/Blanc ............. Aux feux de position (+)
H6
Prise pour le module de contournement RS-232
Blanc..................... Tx
Bleu ...................... Rx
Noir....................... Masse
Rouge ................... +12V
H1
Red ....................... +12V Input
Green – (#87)........ 2nd AUX Output (+) or (-)
Yellow – (#30)........ 2nd AUX Input (+) or (-)
OR
Yellow – (#30)........ Starter kill Motor side
Purple – (#87a)...... Startek kill Key side
Blue ...................... Ignition Output (+)
Brown ................... Heater/AC Output (+)
Orange ................. Starter Output (+)
Red ....................... +12V Input
*Ignore Purple wire if Starter kill is not being used
H2
Black ..................... Ground
Green/White......... To parking lights (+)
H6
RS-232 Input for By-pass module
White .................... Tx
Blue ...................... Rx
Black ..................... Ground
Red ....................... +12V
H3
ENTRÉE
Rouge/blanc ......... Freins (+)
Brun/blanc ............ Interrupteur de porte (- ou +) opt. 2.12
Blanc/bleu...............Frein à main (-)
Blanc/brun...............Détecteur de clé insérée (-) opt. 2.11
Noir/vert..................Interrupteur de valise (-)
Noir/blanc...............Tach
Nil............................Nil
SORTIE
Vert ..........................Débarrer (-)
Blanc/noir................Barrer (-)
Mauve .....................Passkey (-) opt. 4.01
Rose ........................Sirène/klaxon (-) opt. 3.01
Jaune/blanc.......... Désarmement d’alarme d’origine (-) opt. 4.11
Blanc..................... Feu de position (-)
Jaune.................... Valise (-)
Bleu ...................... 2eignition (-)
Vert/noir................ Auxiliaire 2 (-) opt. 2.02
Blanc/rouge.......... Auxiliaire 1 (-) opt. 2.03
Gris ....................... Impulsion de réarmement (-) opt. 4.10
*IMPORTANT : À brancher seulement pour le mode
transmission manuelle
H3
INPUT
Red/white ............. Foot Brake (+)
Brown/white ......... Door switch (- or +) opt. 2.12
White/blue..............Hand Brake (-)
White/brown...........Key sense (-) opt. 2.11
Black/green.............Hood switch (-)
Black/white..............Tach
Nil............................Nil
OUTPUT
Green ......................Unlock (-)
White/black.............Lock (-)
Purple......................Passkey (-) opt. 4.01
Pink..........................Siren/Horn (-) opt. 3.01
Yellow/white ......... Factory alarm disarm (-) opt. 4.11
White .................... Parking light (-)
Yellow ................... Trunk (-)
Blue ...................... 2nd Ignition (-)
Green/black.......... Aux. 2 (-) opt. 2.02
White/red ............. Aux 1 (-) opt. 2.03
Gray...................... Pulse to re-arm (-) opt. 4.10
*Note : To connect for manual transmission only
Jumper 1...... Tach......With Jumper = Normal
Without Jumper = Low
Jumper 1...... Tach......Avec Jumper = Normal
Sans Jumper = Bas
Jumper 3 ..... With Jumper = AM
Without Jumper = FM
Jumper 3....... Avec Jumper = AM
Sans Jumper = FM
Black loop ......Not cut = Manual
Cut = Automatic
Boucle noire .....Intact = Manuel
Couper = Automatique
Telematics port
(for Smart phone)
Port télématique pour
téléphone intelligent
Jumper 2...... Starter kick
Jumper 2...... Starter kick
H8
H8
Programming & Override switch
Bouton de programmation et de contournement
On/Off Switch
ONLY for remote starter fucntion. No Power when
switch is at the Off position.
Interruption On/Off
Pour le démarrage à distance seulement.
Pas de courant aux relais à la position Off.
Red....+ 12V (2A Max)
O/P for extra Relay #85 (or #86)
Rouge...+ 12V (2A Max) pour relai #85/#86
18P 2P 8P
3P 2P 4P 4P 4P
18P 2P 8P
3P 2P 4P 4P 4P
H1
H1
H2
H2
H3
H3
1
1
2
2
3
3
H4
H4
H5
H5
H6
H6
H7
H7
H8
H8
H4 et H5
H4 & H5
AM
AM
FM
FM
Antenne
*Enlever le jumper 3
Antenna
*Remove Jumper 3
DEL
LED
DEL
LED
V-BA5V-1
V-BA5V-1
