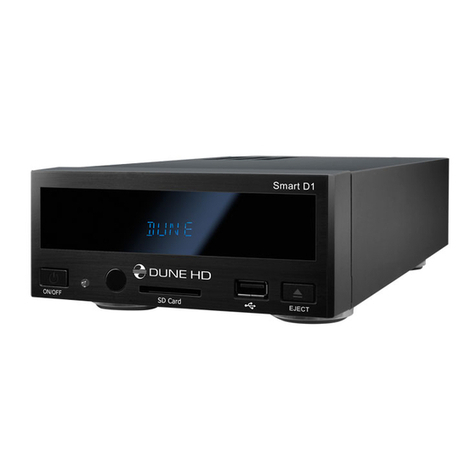

Dune HD Smart D1 User manual

DUNE HD
Smart D1
1Smart D1
ill 1 III 1
H U i u С
0 D U N E H D
ON/OFF SD Card EJECT
wо и ю ь ь 2D C9Lq < • E1EC1
'A
0 D ni/IE H D
Q u ic k S ta rt G uid e
G u ide de dem a rra g e ra pid e
S c h n e lls ta rta n le itu n g
S nel S ta rt G ids
G u fa de in stala cio n rapida
G u ida R a pid a
раткое руко вод ство
ор отки й п о а б н и к
S kro con a in stru k cja S zyb ki S ta rt
Щ DOLBY
t r u C E I
Manufactured under license from Dolby Laboratories.
Dolby and the double-D symbol are trademarks of Dolby Laboratories.
English • Fran§ais • Deutsch • Nederlands • Espanol • Italiano • Русский • Украшська • Polski

Table of Contents
4English
Q u ick S ta rt G uid e
12 Frangais
G u ide de d e m a rra g e ra pide
20 Deutsch
S c h ne lls ta rta n le itu n g
28 Nederlands
S nel S ta rt G ids
36 Espanol
G ufa de insta lacion rapida
44 Italiano
G u ida R apid a
52 Русс ий
раткое руко во д ств о
60 У раГнсь а
оротки й п о а б н и к
68 Polski
S kro co n a in stru kc ja S zyb ki S tart
Table o f Contents

Introduction
Dune HD Smart D1 is an all-in-one solution for up to Full HD (1080p) video playback.
Key Features
• The newest Sigma Designs 8642/8643 media processor: enjoy excellent playback and performance
of interactive features.
• HDD player: connect an HDD to the player and play content directly from the HDD.
• Network player: connect the player to a local network and play content directly from PC or NAS (UPnP,
SMB, NFS).
• MKV player: play HD and SD video in a popular MKV format and other modern video file formats,
including top quality HD video with very high bitrate.
• RealD: watch 3D video in this ultra modern format used in cinema for the latest movies.
• HD audio: enjoy top-quality audio tracks (Dolby TrueHD, DTS HD Master Audio, LPCM, FLAC).
• 3 USB ports: conveniently connect HDDs, USB flash drives, USB card readers and other USB storage
devices.
• eSATA port: connect an HDD via the most efficient eSATA interface.
• Internal HDD option: use an optional 3.5” SATA HDD installed directly inside the player
• USB slave port: easily and quickly transfer files between the HDD in the player (when installed) and a
PC.
• SD card slot: easily play media files on SD memory cards from your camera or other devices, or use an
SD memory card as a local or system storage (required for BD Live function).
• HDMI 1.3: ensure the best possible quality of HD video and HD audio.
• A rich set of standard A/V connectors: use S/PDIF optical audio, stereo audio, component video,
composite video outputs to easily connect any A/V equipment.
• Flexible support for Dolby TrueHD and DTS HD Master Audio: output as bitstream or decode to
LPCM for flexibility when connecting audio equipment.
• Video output flexibility: output video in any resolution and format (from SD to 1080p, 24p/PAL/NTSC).
• Upscaling: high quality upscaling of DVD and any other SD video content to Full HD (1080p) or other
HD resolution.
• File browser: convenient file browser with powerful file management (copy, move, delete, rename,
organize, sort).
• The best basis for multi-component Dune HD Smart system: built-in VFD display helps to build the
most feature-rich solution.
Dune HD Smart D1 Quick Start Guide

Extra Functions
• High-quality music playback: play very high-quality (up to 192 Khz / 24-bit) music files in various
formats (FLAC, Monkey's Audio APE, WAV/PCM, DTS, etc).
• Playlists: build playlists from your folders, use your own playlists, use repeat and shuffle functions.
• NAS function: access files on storage devices (HDD, optical drive, etc) attached to the player from the
local network (using SMB or FTP).
• BitTorrent: use built-in BitTorrent client to download files from P2P networks.
• Customizable user interface: work with media collections using cover art and icon browsing (with Full
HD graphics).
• Flash applications: extend the player functionality with FlashLite applications.
• Internet radio: playback and record various Internet radio stations (HTTP/MP3).
• IPTV: playback and record IPTV streams (multicast UDP/RTP) from your Internet provider*.
• Digital TV option: playback and record Digital TV channels using an optional Digital TV USB dongle**.
• Internet browsing: view Internet Web sites on your TV using the built-in Web browser***.
• Check availability of multicast UDP/RTP st eam s with you Inte net p ovide .
** Digital TV USB dongle is not included; this option can be pu chased sepa ately.
*** Built-in Web b owse has lim itations and m ay not allow to view some Inte net Web sites.
English 5
II

Package Contents
1. Dune HD Smart D1 media player
2. Remote control (batteries may not
be included)
3. HDMI cable
4. AV cable
5. Power supply cord
6. External power supply
7. Quick start guide
1
NOTE: Additional items (optional) may be included into the package, depending on player configuration,
region, and distributor.
Exterior
Front view
SMART D1
PI Q Q' fD U N E H D
EJECT
Rear view
к:
•Gh
NV jjoinpcnanl) (ВиЮ (OFT CALI 1 М1ЛУЕ1 lACl
1 2 3 4 5 6 7
1. On/off button
2. LED indicator
3. IR eye
4. SD card slot
5. Display
6. USB 2.0 host
7. Eject button (*)
* Fo cont olling an exte nal optical
d ive (when connected)
123 4 56789 10
1. LAN and 2xUSB 2.0 host
2. Composite video and analog stereo audio
output
3. Component (Y/Pb/Pr) video output
4. HDMI 1.3
5. eSATA host
6. Optical digital audio output
7. USB Slave
8. Dedicated bus connector (I2C) (for future
connecting external devices)*
9. DC power 12V
10. Power switch
* N ot fo headphones o othe A/V devices;
connecting headphones o othe A/V devices may
damage you equipment
Dune HD Smart D1 Quick Start Guide

Remote Control
1. Command indicator — flashes in response to RC button pressing.
2. EJECT — open/close the optical drive tray. MUTE — turn the sound
on/off. MODE — switch the video output mode; control some other
player functions. POWER — toggle the standby mode.
3. A (Red), B (Green), C (Yellow), D (Blue) — access Blu-ray disc
features; control some other player functions.
4. 0-9 — enter numbers and text; control some other player functions.
5. SEARCH — jump to a specified playback position. ZOOM — change
the zoom factor for the video content being played. SETUP — en
ter/leave the setup menu; adjust playback settings during playback.
6. V+/V- (volume up / volume down) — adjust the volume.
7. P+/P- (page up / page down) — scroll up and down in various lists;
control some other player functions.
8. Arrows (LEFT, RIGHT, DOWN, UP), ENTER, RETURN, TOP
MENU, POP UP MENU, INFO — main buttons for controlling the
player (navigate across the items on the screen, open/use the cur
rently selected item, go back to the previous screen, go to main
menu, show popup menu with actions, show information, control
some other player functions).
9. PLAY, PAUSE, STOP, SLOW, REW, FWD, PREV, NEXT — control
the playback.
10. SUBTITLE, ANGLE/ROTATE, AUDIO, REC, DUNE, URL — con
trol the playback and some other player functions.
NOTES:
• Use alkaline AAA batteries.
• Observe polarity when inserting batteries.
• Direct the remote control to the player. There must be no obstacles
between the RC and the player.
• If RC functions only at short distances or stops functioning, make
sure to replace the batteries.
• Some RC buttons may have several functions depending on the
current player mode.
• Some RC buttons may be available only in certain player modes or
only during playback of a certain content.
English 7
II

Getting Started
Remove the transparent protecting film from the front panel of the player to ensure good look of the player.
Ensure there is enough space around the player for proper cooling. The space at each side should be not
less than 10 cm.
Ensure the RC has batteries installed.
Connect the player to your TV and to other A/V equipment in an appropriate way. Use HDMI connection
to get the best possible quality of video and audio. Make sure to switch off the player and all relevant A/V
equipment before connecting them. Ensure your TV and other A/V equipment are configured to use proper
inputs.
Switch on the player. The player will perform its initial loading procedure, which may take up to about 1
minute. During the loading procedure, "DUNE" logo is shown on the TV.
• If you do not see "DUNE" logo on the TV when you switch on the player, it may mean some problem with
the connection between the player and the TV or that a wrong video input is chosen in the TV or A/V
receiver/switch. In such a case, recheck the cables and the settings of the TV or A/V receiver/switch, or
try to use different cables or a different way of connecting the player to the TV.
• If you see "DUNE" logo on the TV when you switch on the player, but then the picture disappears and
no other picture appears during at least 10 seconds, it may mean that a wrong video output mode is
configured in the player. In such a case, press the "MODE" RC button, and then press one of the RC
buttons "1", "2", "3", "4" or "5" to switch to a different video output mode (see "Quick Setting of Video
Output Mode").
Finally, you should see the main screen of the player menu. The main screen shows items allowing to
use different player functions and access all storage devices and network drives connected to the player.
Adjust the player settings as needed using "SETUP" item on the main screen of the player menu (or by
pressing the "SETUP" RC button). In particular, you may want to adjust video settings, audio settings, and
network settings.
To choose the language of the player menu, use “Setup / General / Interface language” setting.
Use the RC buttons "LEFT", "RIGHT", "UP", "DOWN", "ENTER", "RETURN" to navigate through the
player menu. Use the "MENU" RC button to show the list of available commands. Use the ''POP UP
MENU'' RC button to show the information about the selected item.
Quick Setting of Video Output Mode
The “MODE” RC button allows quick setting of video output mode without entering the player setup menu.
This way of video output configuration may be required if you see no picture on the screen after connect
ing your player to a TV.
Press the “MODE” RC button and then one of the RC buttons “1” , “2” , “3” , “4” , or “5” to switch to one
of the following video output modes respectively:
1. Composite/Component, PAL
2. Composite/Component, NTSC
3. HDMI, 480i, 60 Hz
4. HDMI, 720p, 60 Hz
5. HDMI, 1080i, 60 Hz
After you see a picture on the TV, press the “ENTER” RC button, and then go to the player setup menu to
perform a more precise configuration of the video output mode if needed.
NOTE: The procedure of quick setting of video output mode can not be used during playback. To ensure this
procedure can be used, switch the player off, then switch the player on, and the wait about 1 minute to ensure
the player loading is finished.
Dune HD Smart D1 Quick Start Guide

Connecting USB Drives
To connect a USB drive, ensure you are on the main screen of the player menu and connect the USB drive
to an USB port of the player. The player will recognize the USB drive, and will show an item corresponding
to the USB drive on the main screen.
When connecting a USB drive requiring significant power (such as USB HDD), use an external power
supply for the USB drive. Power provided by the USB ports of the player may not be enough for correct
functioning of the USB drive.
Do not disconnect or switch off the USB drive when some write operation is in progress.
Using SD Memory Cards
To insert an SD memory card, ensure you are on the main screen of the player menu and insert the
memory card into the SD card slot of the player. The player will recognize the memory card, and will show
an item corresponding to the memory card on the main screen. Some SD memory cards may not be
recognized by the player or may work incorrectly; in such a case, use other models of SD memory cards.
Do not eject the SD memory card when some write operation is in progress.
Connecting eSATA Drives
To connect an eSATA drive, switch off both the player and the eSATA drive, connect the eSATA drive to the
eSATA port of the player (and connect the eSATA drive to its power supply), switch on the eSATA drive,
and, as the last step, switch on the player. The player will recognize the eSATA drive, and will show an item
corresponding to the eSATA drive on the main screen of the player menu.
Switch off and disconnect the eSATA drive only after switching off the player.
Using USB Slave Function
To connect the player with an installed internal HDD via USB slave, switch off the player, connect the
USB slave port of the player to the USB host port of the PC, and then switch on the player. The PC will
recognize a new USB device. After finishing working with the player in the PC, ensure the USB device is
correctly stopped in the PC («Safely remove hardware» or a similar function), switch off the player, and
then disconnect the USB slave port of the player from the USB host port of the PC.
Accessing Network Drives
To connect a network drive using SMB or NFS protocol, ensure you are on the main screen of the player menu,
press the "MENU" RC button, and choose "Create Network Folder", then fill the parameters of the network drive
as needed. The player will show an item corresponding to the configured network drive on the main screen.
To browse the list of network resources accessible via SMB or UPnP protocols, use "Network Browser"
item on the main screen of the player menu. NOTE: If some network resources are not shown by the
player, you may need to wait some minutes and then retry (or press the "MENU" RC button and choose
"Refresh" command).
Formatting HDD
To format a HDD attached to the player, select the drive item on the main screen of the player menu, press
the "INFO" RC button and choose "Format Disk" (to format the entire disk) or "Format Partition" (or to for
mat an already existing disk partition only). The player will format the disk using "EXT2" filesystem. NOTE:
To use disks formatted by the player on a Windows PC, you may need to install additional software on the
PC, such as "EXT2FSD" (http://www.ext2fsd.com/).
I
English 9

Switching the Player On and Off
To switch on the player, ensure the power switch on the rear panel is in “on” state, and press the “POWER”
RC button or the “on/off” button on the front panel.
To put the player into the standby mode, press the “POWER” RC button or the “on/off” button on the front
panel. To exit the standby mode, press any of these buttons again.
Depending on the player settings (see the player setup menu), the “hardware standby” or “software stand
by” mode may be used. In the “hardware standby” mode, almost complete power-off takes place and
the player consumes almost no power. In the “software standby” mode, the player produces no signal
on the video output, but is still functioning. For example, if you have some storage devices connected to
the player, you may still access them from network (“NAS” function of the player). Exiting the “software
standby” mode takes just a few seconds. When the player is in the “software standby” mode, it still con
sumes significant power. It is not recommended to keep the player in the “software standby” mode for a
while if you do not need it.
To switch off the player completely, toggle the power switch on the rear panel. Do not do it if some drive is
connected to the player and some write operation is in progress.
NOTE: After switching off the player or putting the player into the “hardware standby” mode, it is recom
mended to wait about 1 minute before switching it on again.
NAS (Network Attached Storage)
You can access storage devices connected to the player from the local network using FTP and SMB pro
tocols. On a Windows PC, just type "ftp://ip_address" or "\\ip_address" in the Windows explorer, where
"ip_address" is the IP address of the player.
WiFi
You can use a USB WiFi adapter to connect the player to the local network via WiFi.
Please see here for the information on supported USB WiFi adapters:
http://dune-hd.com/support/hw_compat/
Internal 3.5" SATA HDD
A possibility to install the internal 3.5” SATA HDD may depend on your reseller. Please contact your local
reseller for more information.
Limitations
Compatibility of the player with a particular hardware (A/V equipment, network equipment, disk drives, etc)
may depend on various factors (particular hardware model, specifics of hardware installation and usage,
configuration of the player and the hardware, etc). If the player does not correctly work with a particular
hardware, try to adjust the configuration of the player or hardware, try to use the hardware in a different
way, or try to use some other hardware.
Compatibility of the player with a particular media content (files, discs, etc) may depend on various factors
(specifics of media content encoding, specifics of the configuration of the player, etc). If the player does not
play correctly a particular media content, try to adjust the configuration of the player, or try to use media
content encoded in a different way.
Dune HD Smart D1 Quick Start Guide

Updating Your Player and Getting More Information
Please check here for updated versions of player firmware (which may improve player functioning and
extend player possibilities):
http://dune-hd.com/fi rmware/
(Note: You can also connect the player to Internet and use the online firmware upgrade function, see
Setup / Misc / Firmware Upgrade.)
Please check here for more detailed and up-to-date documentation and information on player usage:
http://dune-hd.com/manuals/
http://dune-hd.com/support/
Modular System of Player Configuration
Dune HD Smart players allow to create custom configurations based on the primary (head) unit like
Dune HD Smart B1/H1/D1 and several optional extension modules of choice, which can be combined
to form an integrated player.
The Dune HD Smart player itself is a head unit which can be extended at user's desire with extension
modules, such as the following:
• Dune HD Smart HE (adds the option for easy installation of SATA 3.5” HDD with hot swap feature).
• Dune HD Smart ME (adds the option for installing different additional modules).
• Dune HD Smart BE (adds the option for Blu-ray/DVD/CD playback) (including commercial Blu-ray/
DVD discs).
Extension modules can work exclusively with the head unit (Dune HD Smart player) and use a com
mon control system, implemented via the head unit. The number of connected modules may vary in
a wide range: the user can compile his/her own Dune HD Smart system of e.g. two, three and even
six components.
In order to group SMART devices by 2 or 3 horizontally, special mounts can be used. For example,
a group of 3 modules, including the head unit, combined this way, will comprise a new player of a
standard size like the model Dune HD Max.
Besides, grouping the required number of modules allows to supersede the functionality of Dune HD
Max, providing more flexibility at the same time. In particular, the modular approach provides the pos
sibility to group modules in any order at any time depending on user's demands, as well as replacing
(upgrading) particular modules instead of replacing the entire set of equipment.
Additional information is available on the Internet site http://www.dune-hd.com
English 11
II

Introduction
La dune HD Smart D1 est une solution tout-en-un pour la lecture video en Full HD 1080p.
Caracteristiques principales
• Nouvelle puce media Sigma Designs 8642/8643: Pour une excellente lecture des contenus interactifs.
• Lecteur Disque Dur: Connectez un Disque Dur au lecteur et lisez directement son contenu.
• Lecteur reseau: Connectez le lecteur au reseau local et lisez vos fichiers depuis un PC ou un NAS
(UPnP, SMB, NFS).
• Lecteur MKV: lecture de fichiers au format MKV en HD ou SD et autres formats video, incluant une
qualite d'image HD exceptionnelle a tres haut debit.
• RealD: Regardez de la video en 3D comme au cinema pour les derniers films.
• Audio HD: Profitez des dernieres bandes sons HD (Dolby TrueHD, DTS HD Master Audio, LPCM,
FLAC).
• 3 ports USB: Connectez facilement disques durs, cles USB, lecteurs de cartes USB et autres periphe-
riques de stockage USB.
• Port eSATA: Connectez un disque dur via l'interface eSATA.
• Option Disque Dur interne: Installez un Disque Dur eSATA 3.5” directement a l'interieur du lecteur.
• Port USB client: Pour un transfert facile et rapide de fichiers entre le DD interne et le PC.
• Port Carte Memoire SD: Regardez facilement du contenu multimedia sur les cartes memoires SD ou
utilisez cette carte memoire comme peripherique de stockage (necessaire pour la fonction BD Live).
• HDMI 1.3: pour une qualite HD audio et video optimale.
• Une multitude de connecteurs Audio/Video: Sortie optique, analogique, composante et composite
pour faciliter le branchement de n'importe quel materiel.
• Compatibilite avec les nouveaux formats sonores Dolby TrueHD et DTS HD Master Audio: Sortie
directe du signal pour tout amplificateur compatible ou decodage en LPCM pour tout type d'equipement
audio.
• Sorties video et resolution multiples: depuis la resolution SD jusqu'au 1080p (24p/PAL/NTSC).
• Scaler: Mise a l'echelle de haute qualite de DVD (ou autre source SD) jusqu'au 1080p FULL HD.
• Gestionnaire de fichiers avance: grande facilite de gestion de contenu (copier, deplacer, effacer,
renommer, organiser, trier)
Dune HD Smart D1 Quick Start Guide

Fonctions supplementaires
• Lecture musicale de haute qualite: lit les fichiers musicaux (jusqu'en 192Khz /24-bit) de divers formats
(FLAC, Monkey's Audio APE, WAV/PCM, DTS, etc).
• Listes de lecture: Creez des listes de lecture depuis vos dossiers, jouez vos propres listes de lecture,
avec fonctions repeter et aleatoire.
• Fonction NAS: accedez aux fichiers sur des contenus externes (Disque Dur, lecteur optique, etc) ,
depuis votre reseau local.(en utilisant le protocole SMB ou FTP).
• BitTorrent: Fonction BitTorrent pour telecharger des fichiers sur les reseaux P2P .
• Interface personnalisable: Fonctionne avec les bibliotheques media utilisant le systeme de recherche
par jaquettes.
• Applications Flash: augmentez les fonctionnalites du lecteur grace aux applications Flashlite.
• Radio Internet: Lecture et enregistrement de nombreuses stations de radio Internet (HTTP/MP3).
• IPTV: Lecture et enregistrement de flux IPTV (multicast UDP/RTP) depuis votre acces Internet*.
• TNT HD: Lecture et enregistrement de chaines TV numerique grace au tuner TNT HD sur clef USB
optionnelle**.
• Navigateur Internet: Surfez sur internet sur votre TV en utilisant le navigateur integre***.
* Sous ese ve de disponibilite des flux UDP/RTP de vot e fou nisseu d’acces.
** Tune TNT HD su clef USB non inclus et vendu sepa ement.
*** Le navigateu Inte net integ e est lim ite et peut ne pas fonctionne su ce tains sites.

Contenu de la boite
1. Platine multimedia Dune HD Smart D1 4. Cordon A/V 6. Bloc d'alimentation externe
2. Telecommande (Piles non incluses) 5. Cordon d'alimentation 7. Guide de demarrage rapide
3. Cordon HDMI
NOTE: Des accessoires supplementaires (optionnels) peuvent etre inclus dans la boite en fonction du
pays, du distributeur et de la configuration du lecteur.
Vues exterieures
Face avant:
1
Q"fD U N E H D
4
EJE.CT
Panneau arriere:
3
«Gh
CdDMLI IOPHSD
4 5 6 7 8 9 10
1. Bouton Marche/Arret
2. Indicateur LED
3. Capteur IR
4. Port carte memoire SD
5. Afficheur
6. Port USB 2.0
7. Bouton d'ouverture*
* Pou cont ole un lecteu optique
exte ne (lo squ’il est connecte)
1. Port LAN et 2 ports USB 2.0
2. Sortie video composite et stereo ana-
logique
3. Sortie video composante (Y/Pb/Pr)
4. HDMI 1.3
5. Port eSATA
6. Sortie numerique optique
7. Port USB client
8. Bus dedie (I2C) (pour de futures appa-
reils externes) *
9. Alimentation 12V
10.Interrupteur Marche/Arret
* Non compatible avec des ecouteu s ou aut es
appa eils A /V ; B anche des ecouteu s ou tout
aut e appa eil A/V peut endommage vot e
equipement.
5 6 7
Dune HD Smart D1 Quick Start Guide

Telecommande
1. I ndicateur de commande — clignote en reponse a la pression de 1
touches sur la telecommande.
2. EJECT — ouverture/fermeture du tiroir du lecteur optique. MUTE — 2
Mise en sourdine du son. MODE — Changement de sortie video;
peut s'appliquer a d'autres fonctions du lecteur. POWER — mise en 3
veille du lecteur.
3. A (rouge), B (Vert), C (Jaune), D (Bleu) — acces aux fonctions des
disques Blu-ray ; peut s'appliquer a d'autres fonctions du lecteur. 4
4. 0-9 — clavier numerique et alphabetique ; peut s'appliquer a d'autres
fonctions du lecteur.
5. SEARCH — permet l'acces a une position definie durant la lecture.
ZOOM — permet de modifier le ratio d'agrandissement de l'image
durant la lecture. SETUP — permet l'entree/sortie au menu reglages
ainsi que la modification d'options en cours de lecture. 5
6. V+/V- (volume plus/ volume moins) — controle du volume. 6
7. P+/P- (page plus / page moins) — defilement haut /bas dans di- 7
verses listes, peut s'appliquer a d'autres fonctions du lecteur.
8. Fleches (Gauche, Droite, Bas, Haut), ENTER, RETOUR, TOP
MENU, POP UP MENU, INFO — touches principales de controle du 8
lecteur (navigation entre les options a l'ecran, validation de l'option
selectionnee, retour a l'ecran precedent, aller au menu principal, affi-
chage du menu popup et de ses options, affichage des informations;
peut s'appliquer a d'autres fonctions du lecteur.
9. LECTURE, PAUSE, STOP, RALENTI, RETOUR ARRIERE, AVANCE
RAPIDE, PRECEDENT, SUIVANT — Controle de lecture 9
10. SOUSTITRES, ANGLE/ROTATION, AUDIO, ENR, DUNE, URL —
Controle de lecture ainsi que d'autres fonctions du lecteur.
10
NOTES: 10
• Utilisez des piles alkaline AAA
• Respectez la polarite des piles.
• Dirigez bien la telecommande vers le lecteur. Aucun obstacle ne doit
se trouver entre la telecommande et le lecteur.
• Si la telecommande ne fonctionne que sur une courte distance ou ne
fonctionne pas du tout, assurez vous de remplacer les piles.
• Certaines touches de la telecommande peuvent avoir plusieurs fonc
tions selon le mode de lecture.
• Certaines touches de la telecommande ne sont disponibles que dans
certains modes ou pendant la lecture de certains contenus.

Demarrage
Pour la bonne marche du lecteur, assurez-vous d'avoir au moins 10cm d'espace libre de chaque cote du lecteur.
Assurez-vous que les piles sont installees dans la telecommande.
Connectez le lecteur a votre televiseur ou a tout autre equipement A/V de maniere appropriee. Preferez l'utili-
sation de la connexion HDMI pour une qualite d'image et de son optimale. Assurez-vous d'eteindre le lecteur
ainsi que tous les equipements A/V avant d'effectuer les branchements. Assurez-vous que votre televiseur et
vos differents appareils A/V soient bien configures au niveau des entrees.
Allumez le lecteur. Le lecteur effectue sa procedure d'initialisation, qui peut prendre jusqu'a une minute. Durant
le demarrage, le logo "DUNE" s'affiche a l'ecran.
• Si le logo "DUNE" n'apparait pas lors du demarrage du lecteur, cela vient peut-etre d'un probleme de connexion
entre le lecteur et votre diffuseur ou bien d'une mauvaise selection d'entree video. Si tel est le cas, verifiez vos
cables ainsi que les reglages video de votre diffuseur, remplacez les cables si necessaire ou choisissez une
autre maniere de connecter le lecteur au diffuseur.
• Si vous voyez le logo "DUNE" sur votre ecran lorsque vous allumez le lecteur et qu'il disparait sans qu'aucune
image n'apparaisse pendant au moins 10 secondes, cela veut dire qu'il y a un probleme de sortie video du
lecteur. Dans ce cas veuillez appuyer sur la touche "MODE" de la telecommande et utilisez les touches "1",
"2", "3", "4" ou "5" pour changer de resolution video (cf. Reglage rapide de sortie video).
Finalement, vous devriez voir apparaitre le menu principal du lecteur. L'ecran principal se compose d'elements
permettant a l'utilisateur d'acceder aux differents peripheriques (internes ou externes) ou reseaux et d'acceder
aux parametres du lecteur.
Vous pouvez accedez aux reglages du lecteur en selectionnant l'icone "SETUP" sur l'ecran principal du lecteur
ou tout simplement en appuyant sur la touche "SETUP" de la telecommande. Vous pouvez egalement regler
les parametres video, audio et reseau.
Pour choisir la langue du lecteur, veuillez selectionner “Setup / General / Interface language”.
Utilisez les touches "LEFT", "RIGHT", "UP", "DOWN", "ENTER", "RETURN" de la telecommande pour
naviguer a travers les menus du lecteur. Utilisez la touche "MENU" de la telecommande pour afficher la liste
des commandes disponibles. Utilisez la touche "INFO" de la telecommande pour afficher les informations
disponibles sur l'element selectionne.
Reglage rapide de sortie video
La touche "MODE" de la telecommande permet de regler de fagon rapide les modes de sorties video sans
passer par le menu setup du lecteur; ce qui peut etre utile si aucune image n'apparait apres allumage du
lecteur.
Appuyez sur la touche "MODE" de la telecommande puis sur l'une des touches "1", "2", "3", "4" ou "5" afin
de commuter entre les differents modes de sortie video suivants :
1. Composite/Composante, PAL
2. Composite/Composante, NTSC
3. HDMI, 480i, 60 Hz
4. HDMI, 720p, 60 Hz
5. HDMI, 1080i, 60 Hz
Apres affichage de l'image a l'ecran, appuyez sur la touche "ENTER" de la telecommande, allez ensuite dans
le menu setup du lecteur afin d'effectuer des reglages de sortie video plus precis si necessaire.
NOTE: La procedure de reglage rapide de sortie video ne peut etre utilisee en mode lecture. Pour assurer le
bon deroulement de la procedure, eteignez le lecteur puis rallumez-le et patientez environ 1 minute afin que
le lecteur puisse achever son demarrage.
Dune HD Smart D1 Quick Start Guide

Connexion de peripheriques USB
Pour brancher un appareil USB, assurez-vous d'etre sur le menu principal du lecteur et de le connecter
sur l'un des ports USB. Le lecteur va reconnaitre le peripherique USB qui sera symbolise par une icone
sur le menu principal.
Lorsqu'un peripherique USB necessite une alimentation consequente (comme un disque dur externe
USB), il est preferable d'utiliser une alimentation externe. Le courant fournit par les ports USB peut ne pas
etre suffisant pour faire fonctionner correctement le peripherique USB.
Ne jamais debrancher ou deconnecter un peripherique USB lorsqu'une operation d'ecriture est en cours.
Utilisation de carte memoire SD
Pour inserer une carte memoire SD, assurez-vous d'etre sur le menu principal du lecteur, puis inserez
la carte memoire SD dans l'emplacement prevu a cet effet. Le lecteur va reconnaitre automatiquement
la carte memoire qui sera symbolise par une icone sur l'ecran principal. Certaines cartes memoires SD
peuvent ne pas etre reconnues par le lecteur ou ne pas fonctionner correctement; dans ce cas, veuillez
utiliser un autre type de carte memoire SD.
Ne pas ejecter la carte memoire SD lorsqu'une operation d'ecriture est en cours.
Connexion de peripheriques eSATA
Pour connecter un peripherique eSATA, eteignez le lecteur et le peripherique eSATA, connectez le peri
pherique eSATA au port eSATA correspondant du lecteur (et connectez egalement le peripherique eSATA
a son alimentation electrique), allumez le peripherique eSATA, et enfin, allumez le lecteur. Le lecteur va re
connaitre automatiquement le peripherique eSATA qui sera symbolise par une icone sur l'ecran principal.
Eteignez et debranchez le peripherique eSATA seulement apres avoir eteint le lecteur.
Utilisation de la fonction USB client
Pour connecter le lecteur avec un disque dur interne via le port USB client, veuillez d'abord eteindre le
lecteur, puis branchez le port USB client du lecteur au port USB client du PC et enfin rallumer le lecteur.
Le PC va reconnaitre un nouveau materiel USB. Apres avoir termine vos operations entre le lecteur et
le PC, assurez-vous que le materiel USB est bien deconnecte du PC ("Veuillez retirer l'appareil en toute
securite" ou fonction similaire), eteignez le lecteur, puis debranchez le port USB client du lecteur au port
USB client du PC.
Acceder aux peripheriques reseau
Pour connecter un peripherique reseau utilisant les protocoles SMB ou NFS, assurez-vous d'etre sur
le menu principal du lecteur, ensuite pressez la touche “MENU” de la telecommande, puis selectionnez
“Nouveau Dossier Reseau” et renseignez les parametres du peripherique reseau tels qu'ils vous sont de-
mandes. Le lecteur affichera alors une icone correspondant au peripherique reseau configure sur l'ecran
principal.
Pour naviguer dans la liste des ressources reseau accessibles via les protocoles SMB ou UPnP, cliquez
sur l'icone "Navigateur Reseau'' situee sur l'ecran principal du menu du lecteur.
NOTE: Si certaines ressources reseau ne sont pas affichees par le lecteur, il se peut que vous soyez ame-
nes a patienter quelques minutes, voire a reessayer (ou pressez la touche "MENU” de la telecommande
et selectionnez "Rafraichir”).
Formatage disque dur
Pour formater un disque dur rattache au lecteur, selectionnez l'icone correspondante au peripherique sur
l'ecran principal du menu du lecteur, pressez la touche "INFO” sur le telecommande et choisissez "For
mater Disque'' (pour formater completement le disque) ou "Formater Partition'' (pour formater une partition
deja existante uniquement). Le lecteur va formater le disque en utilisant le systeme "EXT2”.

NOTE: Pour utiliser les disques formates par le lecteur sur un PC Windows, vous pouvez etre amene a
installer un logiciel tiers tel que "EXT2FSD” (http://www.ext2fsd.com/).
Allumage et extinction du lecteur
Pour allumer le lecteur, assurez-vous que l'interrupteur situe sur le panneau arriere est sur la position "ON”
et appuyez sur la touche "POWER” sur la telecommande ou le bouton "ON/OFF” situe sur la face avant du
lecteur.
Pour mettre le lecteur en veille, appuyez sur la touche "POWER” de la telecommande ou le bouton "ON/
OFF'' situe sur la face avant du lecteur. Pour sortir du mode veille, appuyez de nouveau sur l'une de ces
touches.
En fonction des reglages du lecteur (voir menu setup du lecteur), la mise en veille ‘'materielle'' ou la mise
en veille "simple” peuvent etre utilisees. Dans le mode mise en veille "materielle”, l'extinction complete du
lecteur ne fait quasiment consommer aucune energie. Dans le mode mise en veille "simple”, le lecteur ne
produit plus aucun signal video mais reste actif. Par exemple, si vous avez des peripheriques de stockage
connectes au lecteur, vous pouvez toujours y avoir acces (fonction "NAS” du lecteur). Sortir de la mise en
veille "simple” ne prend que quelques secondes. Quand le lecteur est en mode veille "simple”, il continue
de consommer de l'energie de maniere significative. Il n'est pas recommande de laisser le lecteur en mode
veille "simple” durant trop longtemps si vous n'en avez pas l'utilite.
Pour eteindre completement le lecteur, appuyez sur l'interrupteur situe sur le panneau arriere du lecteur.
Veillez a ne pas effectuer cette operation si vous avez des peripheriques connectes au lecteur ou si une
operation d'ecriture est en cours.
NOTE: Apres l'extinction complete ou mise en veille "materielle” du lecteur, il est recommande d'attendre
environ 1 minute avant de rallumer le lecteur.
NAS (Peripherique de Stockage Reseau)
Vous pouvez acceder aux peripheriques de stockage connectes au lecteur depuis le reseau local par
l'intermediaire des protocoles FTP et SMB. Sur un PC Windows, tapez "ftp://adresse_ip” ou "adresse_ip”
dans l'explorateur Windows ; "adresse_ip” etant l'adresse reseau du lecteur.
WiFi
Vous pouvez utiliser un adaptateur USB WiFi pour connecter le lecteur au reseau local via WiFi.
Pour plus d'informations concernant la compatibilite des adaptateurs USB WiFi, veuillez vous rendre a
l'adresse suivante : http://dune-hd.com/support/hw_compat/
Disque Dur interne 3.5" eSATA
La possibilite d'installer le disque dur interne 3.5” eSATA peut dependre de votre revendeur. Merci de
contacter votre revendeur le plus proche pour plus d'informations.
Restrictions
La compatibilite du lecteur avec certains materiels (amplificateurs A/V, materiels reseau, disques durs,
etc.) peut dependre de plusieurs facteurs (modele particulier, installation et usage specifique, configura
tion du lecteur avec le materiel, etc.). Si le lecteur ne fonctionne pas correctement avec un materiel parti
culier, essayez de modifier la configuration du lecteur et du materiel, d'utiliser le materiel differemment ou
d'utiliser un autre materiel.
La compatibilite du lecteur avec certains contenus multimedia (fichiers, disques, etc.) peut dependre de
plusieurs facteurs (encodage specifique de fichier, configuration particuliere du lecteur, etc.). Si le lecteur
ne fonctionne pas correctement avec un contenu multimedia particulier, essayez de modifier la configura
tion du lecteur, ou utilisez un contenu multimedia encode differemment.
Dune HD Smart D1 Quick Start Guide

Mise a jour du lecteur et informations complementaires
Pour rechercher les dernieres mises a jour firmware du lecteur (pouvant ameliorer le fonctionnement du
lecteur et etendre ses capacites), rendez-vous a l'adresse suivante:
http://dune-hd.com/firmware/.
NOTE: Vous pouvez egalement relier le lecteur a Internet afin d'effectuer la mise a jour en ligne (Setup /
Misc / Firmware Upgrade)
Pour obtenir les dernieres informations et documentations sur l'utilisation du lecteur, rendez-vous aux
adresses suivantes:
http://dune-hd.com/manuals/
http://dune-hd.com/support/
Modules Supplementaires
Les lecteurs Dune HD Smart permettent de creer des configurations personnalisees basees sur l'unite
principale comme la Dune HD Smart B1/H1/D1 et plusieurs modules d'extensions de votre choix, qui
peuvent etres combines afin de former un lecteur integre.
Le lecteur Dune HD Smart est une unite principale a laquelle vienne se rajouter differents modules sup
plementaires comme :
• Dune HD Smart HE (Rajoute l'option d'installation facile d'un Disque Dur SATA de 3,5” avec la fonction
"changement a chaud")
• Dune HD Smart ME (rajoute l'option d'installation de differents modules supplementaires)
Les modules d'extension marchent exclusivement avec l'unite principale (lecteur Dune HD Smart) et uti-
lisent un systeme de controle commun, implemente dans celle-ci. Le nombre de modules a connecter
peut varier de 2 a 6 suivant le systeme Dune HD Smart desire.
Afin de pouvoir grouper les modules SMART par 2 ou 3 horizontalement, des fixations speciales peuvent
etre utilisees. Par exemple, un groupe de 3 modules, incluant l'unite principale, composera un nouveau
lecteur de taille standard comme le modele Dune HD Max.
En outre, grouper le nombre necessaire de modules permet d'augmenter les fonctionnalites du lecteur
Dune HD Smart en gagnant en flexibility. Plus precisement, l'approche modulaire offre la possibilite de
grouper n'importe quel module, n'importe quand, selon les besoins de l'utilisateur, mais egalement de
remplacer un module en particulier sans changer le materiel tout entier.
De plus amples informations sont disponibles sur le site Internet suivant :
http://www.dune-hd.com

Einleitung
Der Dune HD Smart D1 ist die umfassende Losung fQr volle HD (1080p) Videowiedergabe.
Grundfunktionen
• Neuster Sigma Designs 8642/8643 Multimedia Prozessor: FQr perfekte Wiedergabe von Videos und
beeindruckende Geschwindigkeit bei interaktiven Funktionen (z.B. MenQaufbau).
• Festplatten-Player: Verbinden Sie eine Festplatte mit dem Player und spielen Sie die Inhalte direkt von
der Festplatte ab.
• Netzwerk-Player: Integrieren Sie den Player in Ihr lokales Netzwerk und spielen Sie die Inhalte direkt
vom PC oder NAS Qber UPnP, SMB, NFS Verbindungen ab.
• MKV-Player: Spielen Sie HD-Videos im popularen MKV-Format und zusatzlich allen weiteren gangigen
Videoformaten ab. Inklusive hochauflosenden HD-Videos bei extrem hoher Bitrate.
• RealD: GenieBen Sie Filme in 3D. Der Player unterstQtzt dieses topaktuelle Format, das bei den
neuesten Kinofilmen genutzt wird.
• HD Audio: Horen Sie Musiktitel in feinster Klangqualitat (Dolby TrueHD, DTS HD Master Audio, LPCM,
FLAC).
• 3 USB Anschlusse: Auf einfachste Weise konnen USB-Festplatten, USB-Sticks, USB-Kartenleser oder
andere USB Massenspeicher an den Player angeschlossen werden.
• eSATA Schnittstelle: SchlieBen Sie externe Festplatten Qber die leistungsstarke eSATA-Schnittstelle
an den Player an.
• Interne Festplattenoption: Installieren Sie eine optionale 3,5" SATA Festplatte direkt im Player.
• USB Slave Port: Ermoglicht einfachen und schnellen Datentransfer zwischen einem PC und der
Festplatte des Players.
• SD Karten-Slot: Spielen Sie Inhalte direkt von einer SD-Speicherkarte ab (z.B. von Ihrer Kamera)
oder nutzen Sie eine SD-Karte als lokalen bzw. Systemspeicher (erforderlich bei Nutzung der BD Live
Funktion).
• HDMI 1.3: Zur Sicherstellung der bestmoglichen HD-Video und HD-Audio Qualitat..
• Komplette A/V Anschlussmoglichkeiten: Nutzen Sie S/PDIF optical Audio, Stereo Audio, Component
Video und Composite Videoausgange, um Ihre A/V Gerate mit dem Player zu verbinden.
• Unterstutzung fur Dolby TrueHD und DTS HD Master Audio: Ausgabe als Bitstream oder Decodierung
zu LPCM fur flexible Anschluss-Moglichkeiten.
• Flexible Videoauflosung: Videowiedergabe in jeder Auflosung und allen Formaten (von SD bis 1080p,
24p/PAL/NTSC).
• Skalierung: Automatische Skalierung von DVD und allen anderen SD Videoinhalten zu Full HD (1080p)
oder jeder anderen HD-Auflosung in perfekter Qualitat.
• Dateimanager: Einfach zu nutzender Dateimanager (Kopieren, Verschieben, Loschen, Umbenennen
und mehr).
Dune HD Smart D1 Quick Start Guide
