Duracraft Amd-50e User manual

AMD-50E

PORTABLE AIR-CONDITIONER

User instructions

MOBILES KLIMAGERÄT

Gebrauchsanweisung

CLIMATISEUR MOBILE

Mode d’emploi

MOBIEL AIRCONDITIONINGSTOESTEL

Gebruiksaanwijzing

CLIMATIZADOR MÓVIL

Instrucciones de uso

APARELHO PORTÁTIL DE AR CONDICIONADO

Manual do utilizador

CLIMATIZZATORE TRASFERIBILE MONO-TUBO

Istruzioni d'uso

FLYTTBART KLIMATAGGREGAT

Bruksanvisning

MOBILT KLIMAAPPARAT

Bruksanvisning

MOBILT KLIMAAPPARAT

Betjeningsvejledning

LIIKUTELTAVA ILMASTOINTILAITE

Käyttöohje

KLIMATYZATOR PRZEWOŹNY

Instrukcja obsługi

SALON T‹P‹ MOB‹L KL‹MA C‹HAZI

Kullan›m Talimatlar›

MOBIL KLÍMAKÉSZÜLÉK

Használati utasítás

MOBILNÍ KLIMATIZAČNÍ PŘÍSTROJ

Návod k použití

PRIJENOSNI KLIMATIZACIJSKI UREĐAJ

Upute za uporabu

PRENOSNA KLIMA NAPRAVA

Navodilo za uporabo

МОБИЛЬНЫЙ КОНДИЦИОНЕР

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Ο∆ΗΓIΕΣ XΡΗΣΗΣ

CONTENTS ENGLISH

INHALTSVERZEICHNIS DEUTSCH

SOMMAIRE FRANÇAIS

INHOUDSOPGAVE NEDERLANDS

INDICE ESPAÑOL

INDICE PORTUGUÊS

INDICE ITALIANO

INNEHÅLLSFÖRTECKNING SVENSKA

INNHOLTSFORTEGNELSE NORSK

INDHOLDSFORTEGNELSE DANSK

SISSÄLLYSLUETTELO SUOMI

SPIS TREŚCI POLSKI

F‹HR‹ST TÜRKÇE

TARTALOMJEGYZÉK MAGYAR

OBSAH ČESKY

SADRŽAJ HRVATSKI

VSEBINA SLOVENSKO

COДEPЖAH

РУССКИЙ

ΠΕΡΙΕΧΟΜΕΝΑ

EΛΛHNIKA

AMD-50E

125 152220

162627 23 2117 1924

AMD-50E

Fig.1

50cm

Fig.4 Fig.5

Fig.6 Fig.7

Minimum: 67,5 cm

Maximum: 123 cm

Minimum: 67,5 cm

Maximum: 123 cm

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

Read through all the instructions before starting to use the air-conditioner. Keep this

manual in a safe place for future reference.

1. Supervision is needed when the air-conditioner is used anywhere near children.

2. Do not use the air-conditioner outdoors.

3. Stand the air-conditioner upright on a firm, even surface. Make sure it is standing

securely so that it cannot tilt or fall over. Water can damage furniture and floor-

coverings.

Unwind the power cord completely. An incompletely unwound power cord can

lead to overheating and cause a fire.

5. Do not use an extension cord or a variable speed controller. This can lead to

overheating, fire or electric shock.

6. Only connect the air-conditioner with a single-phase earthed power socket with

the current stipulated on the type plate.

7. Switch the air-conditioner off and always pull the power plug out of the power

socket when the air-conditioner is not in use, or when it is moved, handled or

cleaned. Do not tug at the cord when disconnecting the power plug.

8. Do not point the air-outflow opening (2) directly at people, walls, plants or

objects.

9. The air-conditioner functions best at room temperatures of up to 35°C.

10. Do not use the air-conditioner near easily inflammable gases or materials, near

an open fire, or in a location where oil or water could splash. Do not spray insectici-

des or similar substances onto the air-conditioner. Make sure that the air-conditioner

is not exposed to direct sunshine. Do not operate the air-conditioner in a hothouse

or a laundry, or near a bathtub, a shower or a swimming-pool.

11. The air-conditioner is intended only for domestic use indoors, in accordance

with the user manual, and is not intended for industrial use.

12. Before starting to operate the air-conditioner, make sure that the air-inflow

grating (7) and air-outflow grating (2) are open. The air-conditioner must not be

positioned behind curtains or drapes, or behind other objects or obstacles which

could hinder the air circulation. Make sure that no objects can get into the air-inflow

grating (7) and air-outflow grating (2), as this can lead to overheating, fire or electric

shock.

13. Do not remove the water tank (5) when the air-conditioner is in use.

14. Do not pull the power plug out of the power socket when the air-conditioner is in

use. First press the power key (15) to the OFF position.

15. After switching the air-conditioner off, wait for 3-5 minutes before switching it

back on again, as the compressor could otherwise be damaged.

16. Do not immerse the air-conditioner in water or any other liquids and do not pour

water or any other liquids over the unit or into the air-inflow grating (7) or air-

outflow grating (2).

17. Clean the air-conditioner regularly by following the cleaning instructions.

18. When you take the air filter (9) out of the air-conditioner, make sure that you do

not touch any metal parts. These are sharp-edged and could cause injury. Do not

use the air-conditioner when the air filter (9) and air-inflow grating (8) are not

installed.

19. If the power cord of the air-conditioner is damaged, it must be repaired by a

workshop that is approved by the manufacturer, as special tools are needed.

20. Always transport the air-conditioner in an upright position. If this is not possible,

lay the unit on its side and stand it upright as soon as you reach your destination.

Wait at least 4 hours after transporting the unit before starting to use it.

21. Do not operate the air-conditioner if it is damaged or looks as if it might be

damaged, or if it is not working properly. Pull the power plug out of the power

socket.

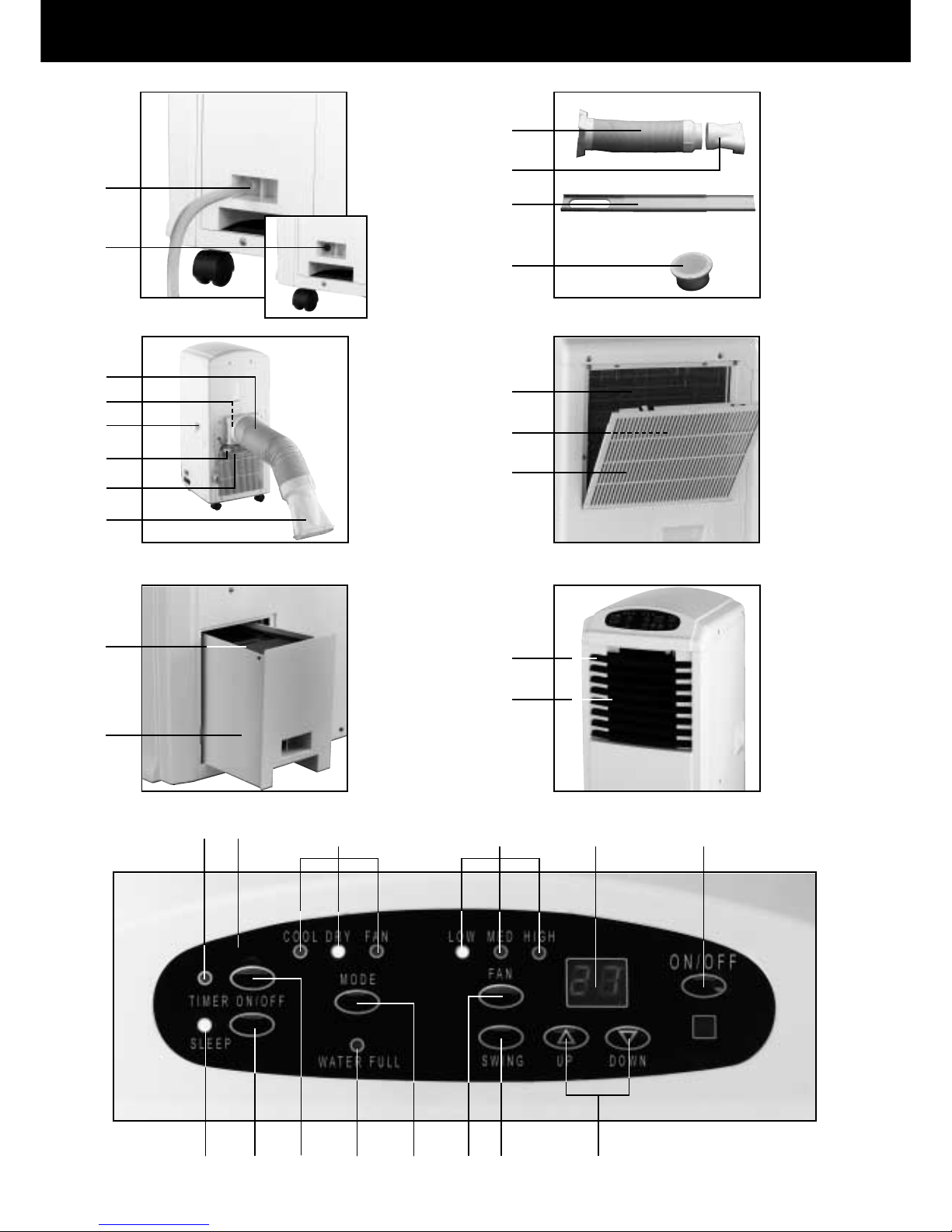

CONSTRUCTION

1. Control panel

2. Air-outflow opening

3. Vertical and horizontal air-outflow grating

4. Transport grip

5. Water tank 5 litres

6. Protective cover with swimmer

7. Air-inflow opening

8. Air-inflow grating

9. Air filter

10. Power cord with power plug

11. Exhaust-air tube

12. Reduction piece

13. Exhaust-air opening

14. Cord rewind

15. Power key “ON/OFF“

16. Water tank control light

17. Operating mode key “MODE“

18. Operating mode control lights

19. Fan-speed key “FAN“

20. Fan-speed control lights

21. Keys “UP“() / “DOWN“()

22. LED display

23. Air-outflow opening key “SWING“

24. Timer key “TIMER ON/OFF“

25. Timer control lights

26. Night-operating key “SLEEP“

27. “SLEEP“control light

28. Wall adapter and cover for exhaust-air tube

29. Screws and plugs

30. Window-mounting track

31. Rubber stopper in the water tank

32. Opening for water tube

FIRST TIME OF USE

1. Read through all the instructions before starting to use the air-conditioner.

2. Unpack the air-conditioner and power cord. Remove all the packaging materials

and dispose of them for recycling.

3. Stand the air-conditioner on a firm, even surface. Water can damage furniture and

floor coverings. Make sure the air-conditioner is standing securely so that it cannot

tilt or fall over. A safety distance of at least 50 cm from other objects must be

observed (Fig. 1). Make sure that the exhaust-air tube (11) is firmly fitted and

directed to outdoors for the operating mode COOL.

EMPTYING THE WATER

The air-conditioner offers two ways of emptying the water.

Water tank 5 Litres

1. When the water tank (5) is full, the dehumidifying operation is stopped

automatically, but the fan keeps running for about 2 more minutes. The LED display

shows „PI“, there is an alarm signal and the water tank control light (16) flashes

continuously.

2. Wait for about 30 minutes before removing the water tank (5) from the water

tank compartment, so that residual water can drain out of the unit.

3. Take the water tank (5) out carefully and empty the water.

4. Now push the water tank (5) back into position. Make sure that it is pushed in

completely. The water tank control light (16) goes off.

5. If the control light (16) does not go off, take the water tank (5) out again.

6. Check that the protective cover with swimmer (6) is installed correctly.

7. The protective cover with swimmer (6) must not be removed, because

otherwise the automatic interruption of the dehumidifying operation in the

operating modes “COOL” and “DRY” are not guaranteed. Overflowing water can

damage furniture and floor coverings or cause an electric shock.

8. Replace the water tank (5) as described in Point 4.

9. The air-conditioner resumes operating automatically about 3 minutes after the

water tank has been put into position.

External water emptying through a water tube

If you wish to install external water emptying, please follow these instructions:

1. Check that the air-conditioner is switched off. Pull the power plug out of the

power socket.

2. Remove the rubber stopper (31) from the front of the water tank (5).

3. Push a water tube of 12 mm inside diameter onto the opening (32) in the water

tank. You can obtain such a tube at a DIY or similar store. Push the water tank (5)

back in completely and put the open end of the water tube into an external container,

e.g. a bucket.

4. Make sure that the water tube is always lower than its attachment point on the

unit, so that the water can flow out freely and safely through the tube.

5. Check the secure and leak-proof fit of the water tube regularly and make sure that

it is not buckled or blocked. Empty the external container regularly. Overflowing

water can damage objects and floor coverings or cause an electric shock.

ENGLISH

MOUNTING THE EXHAUST-AIR TUBE

(Operating mode COOL)

The air-conditioner offers two ways of mounting the exhaust-air tube. The

exhaust-air tube can be pulled out to a length of between about 45 and 180 cm.

However, for best performance the length should be kept to a minimum.

IMPORTANT: Do not stretch or bend the exhaust-air tube (Fig. 6).

Temporary mounting

1. Push the exhaust-air tube (11) onto the attachment on the exhaust-air opening

(13) at the back of the air-conditioner and press it downwards until it is completely

and tightly fitted onto the air-outflow opening (13). Leave the styrofoam ring and the

black rubber washer in the exhaust-air tube (11), so that it is sealed and leak-proof.

2. Make sure that the reduction piece (12) is mounted securely on the other end of

the water tube (11).

3. Lead the exhaust-air tube (11) with the mounted reduction piece (12) through an

open window to outdoors. Make sure that the exhaust-air tube (11) and reduction

piece (12) are at a height of at least 30 cm up to a maximum height of 120 cm as

measured from the surface on which the air-conditioner is standing (Fig. 4+5).

4. If you no longer wish to use the air-conditioner, pull the exhaust-air tube back

into the room.

Permanent mounting

1. Push the air exhaust tube (11) onto the attachment on the air exhaust opening

(13) at the back of the air-conditioner and press it downwards until it is completely

fitted onto the exhaust-air opening (13). Leave the styrofoam ring and the black

rubber washer on the exhaust-air tube (11), so that it is sealed and leak-proof.

2. Drill a hole of 140-145mm diameter through an outside wall. Make sure that the

hole is at a height of at least 30cm up to a maximum height of 120cm as measured

from the surface on which the air-conditioner is standing (Fig. 5).

3. Push the adapter (28) into the hole and secure it to the wall with the four plugs

and screws (29) provided.

4. Push the exhaust-air tube (11) without the reduction piece (12) into the adapter (28).

5. If you do not wish to use the air-conditioner, pull the exhaust-air tube (11) out of

the adapter (28) and close the adapter with the cover (28).

WINDOW-MOUNTING TRACK

The window-mounting track can be mounted horizontally or vertically in most sash

or sliding windows. See Fig. 7 for minimum and maximum window openings.

INSTRUCTIONS FOR USE

1. Check that the air-conditioner is switched off. Plug the power plug into the power

socket. Do not touch the power cord with wet hands.

2. Stand the air-conditioner on a firm, even surface. Make sure the air-conditioner is

standing securely so that it cannot tilt or fall over. A safety distance of at least 50 cm

from other objects must be observed. Make sure that the exhaust-air tube (11) is

firmly mounted for the COOL operating mode.

3. Make sure that the air-inflow grating (7) and air-outflow grating (2) are open and

that the exhaust-air tube (11) is mounted and leads to outdoors for the COOL

operating mode.

4. Press the power key (15) to (ON) to start operating the air-conditioner.

5. Press the operating key “MODE“(17) to the desired operating mode

•COOL

•DRY

•FAN

The corresponding control light comes on.

Operating mode (COOL)

Press the keys “UP“() (higher) or “DOWN“() (lower) (21) to set the desired

room temperature to between 16 °C and 32 °C. The chosen temperature appears on

the LED display (22). Press the key “FAN“(19) to set the fan-speed –“HIGH“–

“MED“–“LOW“. The corresponding control light (20) comes on. Make sure that the

exhaust-air tube (11) is mounted according to the instructions in the section on

„Mounting the exhaust-air tube“, and that it leads to outdoors. When you switch

this operating mode off, wait for at least 3 minutes before switching this mode back

on again, as otherwise the compressor could be damaged.

Operating mode (DRY)

In this mode the air-conditioners runs at a preset speed which cannot be adjusted.

The temperature cannot be selected on the control panel (1). Keep doors and win-

dows closed to enable the best dehumidification performance. Do not lead the

exhaust-air tube to outdoors. When you switch this operating mode off, wait for at

least 3 minutes before switching this mode back on, as otherwise the compressor

could be damaged.

Operating mode (FAN)

Press the “FAN“(19) key to set the fan-speed “HIGH“–“MED“–“LOW“. The

corresponding control light (20) comes on. „F”appears on the LED display (22).

The temperature cannot be selected. Do not lead the exhaust-air tube (11) to outdoors.

6. Timer function

The timer function allows you to choose the time at which the air-conditioner is to

switch on or off automatically (between 1 and 24 hours). The set time is not real

time, but represents the period of time that is to elapse before the unit switches

itself on or off automatically. The functions can only be programmed separately. The

timer control light (25) comes on.

The air-conditioner is switched off:

Press the key “TIMER ON/OFF“(24). Press the keys “UP“() (higher) or “DOWN“

() (lower) (21), to program the time after which the air-conditioner is to switch

itself on automatically. Press the time key (24) again to cancel the timer setting.

The air-conditioner is switched on:

Press the key “TIMER ON/OFF“(24). Pres the keys “UP“() (higher) or “DOWN“

() (lower) (21) to set the timeframe after which the air-conditioner is to switch off

automatically. Press the time key (24) again to cancel the timer setting.

7. Night set-up SLEEP

The “SLEEP“function is for an automatic night set-up. Switch the air-conditioner on

as described in the section “Operating mode COOL”. Press the “SLEEP“key (26).

After one hour’s running time the programmed temperature rises automatically by 1

°C and after a further hour it rises again by 1°C. After seven hours total running-time

the air-conditioner switches itself off automatically. To deactivate the “SLEEP“

function, press the “SLEEP“key (26) again, or press the power key (15).

8. Panning the air-outflow grating

The airflow direction of the horizontal grating (3) can be adjusted manually. Take

hold of the grating and move the slats to the desired position. The position of the

vertical grating must only be changed when the automatic panning function for the

vertical grating is switched off.

Press “SWING“key (23). The vertical air-outflow grating (3) pans automatically

from left to right. Press the SWING key again to stop the panning. Do not try to

adjust the vertical grating manually, as this could damage the motor.

9. Water tank control light

When the water tank (5) is full, „PI“appears on the LED display (22), there is an

alarm signal and the water tank control light (16) flashes continuously. Follow the

instructions describes in the section on „emptying the water“.

10. If the air-conditioner is not needed, or before it is moved or cleaned, press the

power key (15) to “OFF“and pull the power plug out of the power socket.

CLEANING, MAINTENANCE AND STORAGE

We recommend that you clean the air-conditioner frequently. Please follow the

instructions for cleaning, maintenance and storage in order to avoid disrupting

the functioning of the air-conditioner.

Daily cleaning

1. Before you start cleaning the air-conditioner, press the power key (15) to “OFF“

and pull the power plug out of the power socket.

2. Empty the water tank (5) as described in the section ”Emptying the water“.

3. Rinse the water tank (5) thoroughly with tepid water.

4. Wipe the outer surfaces of the water tank (5) with a soft, damp cloth.

5. Resume using the air-conditioner as described in the „Instructions for use“.

Weekly cleaning

1. Before you start cleaning the air-conditioner, press the power key (15) to “OFF“

and pull the power plug out of the power socket.

2. Empty the water tank (5) as described in the section ”Emptying the water“.

3. Clean the water tank (5) with a domestic dish-washing liquid. Rinse the tank tho-

roughly several times with warm water.

4. Clean the outer surfaces of the water tank (5) with a soft, damp cloth.

5. Remove the air-inflow grating from the air-conditioner and take the air filter (9)

out of its slot. Clean it gently with the brush attachment of your vacuum cleaner. If

the air filter is very soiled, clean it carefully by hand in warm water (about 40°C)

with a domestic washing-up liquid. Rinse the air filter thoroughly and allow it to dry

completely. Do not dry the air filter in the sun. Remount the air filter (9) on the air-

inflow grating (8) and push the grating (8) back into the air-conditioner until it clicks

into place.

6. Wipe all the outer surfaces of the air-conditioner with a soft, damp cloth. Do not

use any petroleum, thinner or other chemicals to clean the unit.

7. Resume using the air-conditioner as described in the „Instructions for use“.

ENGLISH

Problem solving

1. Plug the power plug into the power socket.

2. Check your fuse box or ask an expert.

3. Wait until the time has elapsed or deactivate the

timer.

1. Empty the water tank.

2. Wait until the 3 minutes have elapsed.

3. Reset the temperature.

1. Pre-select a lower temperature.

2. Cleanse the air filter.

3. Make sure that air-inflow or air-outflow opening is

free.

4. It takes longer for the room to cool down.

5. Close doors and windows.

Stand the unit on an even surface.

Possible cause

1.The power plug is not in the power socket.

2. The power socket is faulty.

3. The time set with the timer has not yet elapsed.

1. The water tank light is flashing; the water tank is full.

2. The 3 minutes have not yet elapsed since the unit

was switched off.

3. The room temperature is lower than the

programmed temperature (operating mode COOL).

1. The programmed temperature is too close to the

room temperature.

2. The air filter is blocked.

3. The air-inflow or air-outflow opening is blocked or

covered up.

4. The room is very warm.

5. Doors and/or windows are open.

The unit is not standing on an even surface.

TROUBLESHOOTING

Fault

The air-conditioner does not work

The unit does not work when it is switched on and off

with the ON/OFF key.

Poor cooling performance

Loud noises or vibration

CONDITION OF PURCHASE

As condition of purchase the purchaser assumes responsibility for the correct use and care of this KAZ product according to these operating instructions. The purchaser or

user must himself or herself decide when and for how long this KAZ product is to be in operation.

IMPORTANT: IF PROBLEMS ARISE WITH THIS KAZ PRODUCT, PLEASE OBSERVE THE INSTRUCTIONS IN THE GUARANTEE CONDITIONS. DO NOT ATTEMPT TO OPEN OR REPAIR

THIS KAZ PRODUCT YOURSELF, AS THIS COULD LEAD TO TERMINATION OF THE GUARANTEE AND CAUSE DAMAGE TO PERSONS AND PROPERTY

Technical modifications reserved

Disinfection

1. Every two weeks, following the cleaning, you should additionally disinfect only

the following part of the air-conditioner: inside the water tank (5).

2. Use a domestic disinfectant on an alcohol basis or high percentage alcohol for

this purpose. This large-surface disinfectant is an alcohol mixture which you can

buy at any chemist’s or drugstore. Both substances are harmless if rinsed off

thoroughly with plenty of water.

3. Wipe all the outer surfaces with a soft, damp cloth.

4. Resume using the air-conditioner as described in the „Instructions for use“.

Maintenance and storage

1. If you do not wish to use the air-conditioner for a longer period (a week or more),

please clean it as described in the sections „Weekly cleaning“and „Disinfection“.

2. Allow the air-conditioner and all its components to dry completely.

3. The air-conditioner must not be stored with a soiled air filter (9), or when there is

water in the water tank (5).

4. Store the air-conditioner standing upright in a cool, dry place.

ENGLISH

AMD-50E

586

2.4

2.0

DEUTSCH

WICHTIGE SICHERHEITSHINWEISE

Lesen Sie vor der Inbetriebnahme des Klimagerätes alle Anweisungen durch.

Bewahren Sie diese Bedienungsanleitung sorgfältig auf.

1. Eine Aufsicht ist notwendig, wenn das Klimagerät in der Nähe von Kindern

benutzt wird.

2. Verwenden Sie das Klimagerät nicht im Freien.

3. Stellen Sie das Klimagerät aufrecht auf eine ebene, feste Fläche. Achten Sie auf

einen sicheren Stand, so dass das Klimagerät weder umfallen noch herunterfallen

kann. Wasser kann Möbel und Fußbodenbeläge beschädigen.

4. Wickeln Sie das Kabel vollständig ab. Ein nicht vollständig abgewickeltes Kabel

kann zu Überhitzung führen und einen Brand verursachen.

5. Verwenden Sie kein Verlängerungskabel oder einen stufenlosen Geschwindig-

keitsregler. Dies kann zu einer Überhitzung, Brand oder Stromschlag führen.

6. Schließen Sie das Klimagerät nur an eine einphasige, geerdete Steckdose mit der

auf dem Typenschild angegebenen Netzspannung an.

7. Schalten Sie das Klimagerät aus und ziehen Sie stets den Netzstecker aus der

Steckdose, wenn das Klimagerät nicht gebraucht, oder wenn es bewegt, angefaßt

oder gereinigt wird. Zum Herausziehen des Netzsteckers nicht an der Schnur zerren.

8. Richten Sie die Luftaustrittsöffnung (2) nicht direkt auf Menschen, Wände,

Pflanzen oder Gegenstände.

9. Das Klimagerät arbeitet optimal bei einer Raumtemperatur bis 35°C.

10. Verwenden Sie das Klimagerätnicht in der Nähe von leicht entflammbaren

Gasen oder Stoffen, in der Nähe von offenem Feuer oder an einer Stelle, wo Öl oder

Wasser spritzen können. Sprühen Sie keine Insektizide oder ähnliche Substanzen

auf das Klimagerät. Stellen Sie sicher, dass das Klimagerät nicht direkter

Sonneneinstrahlung ausgesetzt wird. Verwenden Sie das Klimagerät nicht in einem

Treibhaus, in einer Waschküche oder in der Nähe eines Bades, einer Dusche oder

eines Schwimmbeckens.

11. Das Klimagerät ist ausschließlich für den privaten Gebrauch in Innenräumen

bestimmt gemäß den Anweisungen in dieser Bedienungsanleitung und ist nicht für

den gewerblichen Gebrauch bestimmt.

12. Stellen Sie sicher, dass die Luftein- (7) und -austrittsöffnungen (2) geöffnet

sind, bevor das Klimagerät in Betrieb genommen wird. Das Klimagerät darf nicht

hinter Vorhängen oder anderen Gegenständen oder Hindernissen, die die Luftzirkula-

tion störend beeinflussen können, aufgestellt werden. Achten Sie darauf, dass keine

Gegenstände in die Luftein- (7) oder -austrittsöffnung (2) geraten können. Dies kann

zu einer Überhitzung, Brand oder Stromschlag führen.

13. Entfernen Sie nicht den Wasserbehälter (5), wenn das Klimagerät in Betrieb ist.

14. Ziehen Sie nicht den Netzstecker aus der Steckdose, während das Klimagerät in

Betrieb ist. Drücken Sie zuerst die Betriebstaste (15) auf AUS (Off).

15. Warten Sie 3 - 5 Minuten, nachdem Sie das Klimagerät ausgeschaltet haben,

bevor Sie es wieder in Betrieb nehmen, da der Kompressor sonst beschädigt werden

könnte.

16. Tauchen Sie das Klimagerät nicht in Wasser oder andere Flüssigkeiten ein und

schütten Sie nicht Wasser oder andere Flüssigkeiten über das Gerät oder in die Luft-

ein- (7) und –austrittsöffnungen (2).

17. Reinigen Sie das Klimagerät regelmäßig und beachten Sie dazu die Reinigungs-

anleitung.

18. Wenn Sie den Luftfilter (9) aus dem Klimagerät nehmen, achten Sie darauf, dass

Sie keine Metallteile berühren. Diese sind scharf und können zu Verletzungen führen.

Nehmen Sie das Klimagerät nicht Betrieb, wenn der Luftfilter (9) und das Luftein-

trittsgitter (8) nicht installiert sind.

19. Wenn das Netzkabel des Klimagerätes beschädigt ist, muss es in einer vom

Hersteller zugelassenen Werkstatt repariert werden, da Spezialwerkzeug benötigt

wird.

20. Transportieren Sie das Klimagerät stets aufrecht. Sollte dies nicht möglich sein,

legen Sie das Gerät auf die Seite und stellen Sie es sofort wieder aufrecht hin,

sobald Sie am Bestimmungsort angekommen sind. Warten Sie nach jedem

Transport mindestens 4 Stunden, bevor Sie das Gerät in Betrieb nehmen.

21. Nehmen Sie dieses Klimagerät nicht in Betrieb, wenn es beschädigt ist oder

Beschädigungen aufweisen könnte oder nicht richtig funktioniert. Ziehen Sie den

Netzstecker aus der Steckdose.

BAUWEISE

1. Bedienungsfeld

2. Luftaustrittsöffnung

3. Luftaustrittsgitter vertikal und horizontal

4. Griffmulde

5. Wasserbehälter 5 Liter

6. Schutzabdeckung mit Schwimmer

7. Lufteintrittsöffnung

8. Lufteintrittsgitter

9. Luftfilter

10. Netzkabel mit Netzstecker

11. Abluftschlauch

12. Reduktionsstück

13. Abluftöffnung

14. Kabelaufwicklung

15. Betriebstaste “ON/OFF“

16. Wasserbehälter-Kontrollleuchte

17. Betriebsmodus-Taste “MODE“

18. Betriebsmodus-Kontrollleuchten

19. Ventilatorgeschwindigkeits-Taste “FAN“

20. Ventilatorgeschwindigkeits-Kontrollleuchten

21. Tasten “UP“() / “DOWN“()

22. LED-Display

23. Taste Luftaustrittsgitter “SWING“

24. Timer-Taste “TIMER ON/OFF“

25. Timer-Kontrollleuchte

26. Taste für Nachtschaltung “SLEEP“

27. “SLEEP“-Kontrollleuchte

28. Wandadapter und Abdeckung für Abluftschlauch

29. Schrauben und Dübel

30. Fenstermontage-Schiene

31. Gummistopfen im Wassertank

32. Öffnung für Wasserschlauch

ERSTE INBETRIEBNAHME

1. Lesen Sie vor der Inbetriebnahme des Klimagerätes alle Anweisungen durch.

2. Packen Sie das Klimagerät und das Netzkabel aus, entfernen Sie alle

Verpackungsmaterialien und entsorgen Sie diese umweltgerecht.

3. Stellen Sie das Klimagerät auf eine ebene, feste Fläche. Wasser kann Möbel und

Bodenbeläge beschädigen. Achten Sie auf einen sicheren Stand, so dass das

Klimagerät weder umfallen noch herunterfallen kann. Ein Sicherheitsabstand von

mindestens 50 cm zu anderen Gegenständen ist einzuhalten (Fig. 1). Stellen Sie

sicher, dass für den Betriebsmodus KÜHLEN der Abluftschlauch (11) fest montiert

und nach draussen geleitet ist.

WASSER-ENTLEERUNG

Das Klimagerät bietet Ihnen zwei Möglichkeiten, Wasser zu entleeren.

Wasserbehälter 5 Liter

1. Wenn der Wasserbehälter (5) voll ist, wird der Entfeuchtungsbetrieb automatisch

unterbrochen, der Ventilator läuft jedoch weiterhin für ca. 2 Minuten. Das LED-

Display zeigt „PI“an, ein Alarmsignal ertönt und die Wasserbehälter-Kontrollleuchte

(16) blinkt kontinuierlich.

2. Warten Sie ca. 30 Minuten, bevor Sie den Wasserbehälter (5) aus dem

Wasserbehälterfach herausnehmen, damit Restwasser noch abtropfen kann.

3. Ziehen Sie den Wasserbehälter (5) vorsichtig heraus und entleeren Sie das

Wasser.

4. Schieben Sie nun den Wasserbehälter (5) in die Ausgangsposition zurück. Stellen

Sie sicher, dass er vollständig eingeschoben ist. Die Wasserbehälter-Kontrollleuchte

(16) erlischt.

5. Falls die Kontrollleuchte (16) nicht erlischt, ziehen Sie den Wasserbehälter (5)

wieder heraus.

6. Prüfen Sie, dass die Schutzabdeckung mit Schwimmer (6) richtig installiert ist.

7. Die Schutzabdeckung mit Schwimmer (6) darf nicht entfernt werden, weil

sonst die automatische Unterbrechung des Entfeuchtungsbetriebes im

Betriebsmodus „KÜHLEN“und „ENTFEUCHTEN“nicht garantiert ist.

Überlaufendes Wasser kann Gegenstände und Bodenbeläge beschädigen oder

zu einem Stromschlag führen.

8. Setzen Sie nun den Wasserbehälter (5) erneut ein, wie unter Ziffer 4 beschrieben.

9. Das Klimagerät nimmt den Betrieb zeitverzögert ca. 3 Minuten nach Einsetzen des

Wasserbehälters automatisch wieder auf.

Externe Wasser-Entleerung über einen Wasserschlauch

Falls Sie eine externe Wasser-Entleerung installieren möchten, gehen Sie bitte wie

folgt vor:

1. Prüfen Sie, dass das Klimagerät ausgeschaltet ist. Ziehen Sie den Netzstecker aus

der Steckdose.

2. Entfernern Sie den Gummistopfen (31) vorne aus dem Wasserbehälter (5).

3. Schieben Sie einen Wasserschlauch mit 12 mm Innendurchmesser auf die

Öffnung (32) am Wasserbehälter. Einen solchen Schlauch erhalten Sie über die

üblichen Handelswege. Schieben Sie den Wasserbehälter (5) vollständig ein und

führen Sie den Wasserschlauch in einen externen Behälter (z.B. Eimer).

4. Damit das Wasser aus dem Schlauch ungehindert und sicher abfließen kann,

achten Sie bitte darauf, dass der Wasserschlauches stets tiefer liegt als der

Schlauchanschluss am Wasserbehälter (5).

5. Prüfen Sie regelmäßig den sicheren und dichten Sitz des Wasserschlauches und

dass er nicht geknickt oder verstopft ist. Entleeren Sie regelmässig den externen

Behälter. Überlaufendes Wasser kann Gegenstände und Bodenbeläge beschädigen

oder zu einem Stromschlag führen.

MONTAGE DES ABLUFTSCHLAUCHES

(Betriebsmodus KÜHLEN)

Das Klimagerät bietet Ihnen zwei Möglichkeiten, den Abluftschlauch zu montieren.

Der Abluftschlauch kann auf eine Länge von ca. 45 –180 cm ausgezogen werden.

Für optimale Leistung sollte die Länge jedoch auf einem Minimum gehalten werden.

WICHTIG: Überdehnen oder knicken Sie den Abluftschlauch nicht (Fig. 6).

Gelegentliche Montage

1. Schieben Sie den Abluftschlauch (11) auf die Vorrichtung an der Abluftöffnung

(13) auf der Rückseite des Klimagerätes und drücken Sie ihn nach unten, bis er fest

vollständig auf der Abluftöffnung (13) sitzt. Belassen Sie den Styroporring und die

schwarze Gummidichtung im Abluftschlauch (11), damit er dicht abschliesst.

2. Stellen Sie sicher, dass das Reduktionsstück (12) sicher am anderen Ende des

Luftabluftschlauches (11) befestigt ist.

3. Legen Sie den Abluftschlauch (11) mit aufgesetztem Reduktionsstück (12) durch

ein geöffnetes Fenster nach draussen. Achten Sie darauf, dass Abluftschlauch (11)

und Reduktionsstück (12) auf einer Höhe von min. 30 cm bis max. 120 cm

gemessen von dem Boden, auf dem das Klimagerät steht, liegen. (Fig. 4+5).

4. Wenn Sie das Klimagerät nicht verwenden möchten, holen Sie den Abluftschlauch

zurück ins Zimmer.

Permanente Montage

1. Schieben Sie den Abluftschlauch (11) auf die Vorrichtung an der Abluftöffnung

(13) auf der Rückseite des Klimagerätes und drücken Sie ihn nach unten, bis er fest

vollständig auf der Abluftöffnung (13) sitzt. Belassen Sie den Styroporring und die

schwarze Gummidichtung auf dem Abluftschlauch, damit dieser dicht abschliesst.

2. Bohren Sie ein Loch durch eine Außenwand mit einem Durchmesser von 140 -

145 mm. Achten Sie darauf, dass das Loch in einer Höhe von min. 30 cm bis max.

120 cm liegt, gemessen von dem Boden, auf dem das Klimagerät steht (Fig. 5).

3. Schieben Sie den Adapter (28) in das Loch und befestigen Sie ihn sicher mit den

beiliegenden vier Dübeln und Schrauben (29) in der Wand.

4. Schieben Sie den Abluftschlauch (11) ohne Reduktionsstück (12) in den Adapter (28).

Wenn Sie das Klimagerät nicht verwenden möchten, ziehen Sie den

Abluftschlauch (11) aus dem Adapter (28) und verschliessen Sie den Adapter mit

der Kappe (28).

FENSTERMONTAGE-SCHIENE

Die Fenstermontage-Schiene kann in die meisten Schiebefenster horizontal oder

vertikal eingesetzt werden. Siehe Fig. 7 für minimale und maximale Fensteröffnungen.

BETRIEBSANLEITUNG

1. Prüfen Sie, dass das Klimagerät ausgeschaltet ist. Stecken Sie den Netzstecker in

die Steckdose. Fassen Sie das Netzkabel nicht mit nassen Händen an.

2. Stellen Sie das Klimagerät auf eine ebene, feste Fläche. Wasser kann Möbel und

Bodenbeläge beschädigen. Achten Sie auf einen sicheren Stand, so dass das

Klimagerät weder umfallen noch herunterfallen kann. Ein Sicherheitsabstand von

mindestens 50 cm zu anderen Gegenständen ist einzuhalten. Stellen Sie sicher,

dass für den Betriebsmodus KÜHLEN der Abluftschlauch (11) fest montiert ist.

3. Stellen Sie sicher, dass die Lufteintritts- (7) und -austrittsöffnung (2) geöffnet

sind und dass der Abluftschlauch (11) für den Betriebsmodus KÜHLEN montiert und

nach draussen gelegt ist.

4. Drücken Sie die Betriebstaste (15) auf An (ON), um das Klimagerät in Betrieb zu

nehmen.

5. Drücken Sie die Betriebsmodus-Taste “MODE“(17) auf den gewünschten

Betriebsmodus

•COOL = Kühlen

•DRY = Entfeuchten

•FAN = Ventilieren

Die entsprechende Kontrollleuchte leuchtet auf.

Betriebsmodus KÜHLEN (COOL)

Drücken Sie die Tasten “UP“() (Erhöhen) oder “DOWN“() (Senken) (21), um

die gewünschte Raumtemperatur zwischen 16 °C und 32 °C einzustellen. Die

gewählte Temperatur erscheint im LED-Display (22). Drücken Sie die Taste “FAN“

(19), um die Ventilatorgeschwindigkeit einzustellen –“HIGH“(Hoch) –“MED“

(Mittel) –“LOW“(Niedrig). Die entsprechende Kontrollleuchte (20) leuchtet auf.

Stellen Sie sicher, dass der Abluftschlauch (11) entsprechend den Anweisungen

unter „Montage Abluftschlauch“angebracht und nach draussen gelegt ist. Wenn

Sie diesen Betriebsmodus ausschalten, warten Sie mindestens 3 Minuten, bevor Sie

diesen Modus erneut einstellen, da der Kompressor sonst beschädigt werden kann.

Betriebsmodus ENTFEUCHTEN (DRY)

Der Ventilator läuft in diesem Modus in einer vorprogrammierten Geschwindigkeit;

diese kann nicht verändert werden. Die Temperatur ist am Bedienungsfeld (1) nicht

wählbar. Halten Sie Türen und Fenster geschlossen, um eine optimale Entfeuch-

tungsleistung zu erzielen. Leiten Sie den Abluftschlauch nicht nach draussen. Wenn

Sie diesen Betriebsmodus ausschalten, warten Sie mindestens 3 Minuten, bevor Sie

diesen Modus erneut einstellen, da der Kompressor sonst beschädigt werden kann.

Betriebsmodus VENTILIEREN (FAN)

Drücken Sie die Taste “FAN“(19), um die Ventilatorgeschwindigkeit einzustellen

“HIGH“(Hoch) –“MED“(Mittel) –“LOW“(Niedrig). Die entsprechende

Kontrollleuchte (20) leuchtet auf. Im LED-Display (22) erscheint „F“. Die Temperatur

ist nicht wählbar. Leiten Sie den Abluftschlauch (11) nicht nach draussen.

6. Timer-Funktion

Die Timer-Funktion ermöglicht, dass Sie den Zeitpunkt wählen, zu dem sich das

Gerät automatisch ein- oder ausschalten soll (zwischen 1 und 24 Stunden). Die

eingestellte Zahl entspricht nicht der tatsächlichen Uhrzeit, sondern sie entspricht

der Zeitspanne, nach der sich das Gerät automatisch ein- oder ausschaltet. Die

Funktionen können nur unabhängig voneinander programmiert werden.

Die Timer-Kontrollleuchte (25) leuchtet auf.

Das Klimagerät ist ausgeschaltet:

Drücken Sie die Taste “TIMER ON/OFF“(24). Drücken Sie die Tasten “UP“()

(Erhöhen) oder “DOWN“() (Senken) (21), um den Zeitraum zu programmieren,

nach dem sich das Klimagerät automatisch einschalten soll. Durch erneutes Drücken

der Timer-Taste (24) wird die Timer-Programmierung gelöscht.

Das Klimagerät ist eingeschaltet:

Drücken Sie die Taste “TIMER ON/OFF“(24). Drücken Sie die Tasten “UP“()

(Erhöhen) oder “DOWN“() (Senken) (21), um den Zeitraum zu programmieren,

nach dem sich das Klimagerät automatisch ausschalten soll. Durch erneutes

Drücken der Timer-Taste (24) wird die Timer-Programmierung gelöscht.

7. Nachtschaltung SLEEP

Die Sleep-Funktion ist eine automatische Nachtschaltung. Nehmen Sie das

Klimagerät in Betrieb, wie unter „Betriebsmodus KÜHLEN“beschrieben. Drücken

Sie die “SLEEP“-Taste (26). Nach einer Stunde Betriebszeit steigt die programmierte

Temperatur automatisch um 1 °C und nach einer weiteren Stunde nochmals um

1 °C. Nach insgesamt sieben Stunden Betriebszeit schaltet sich das Klimagerät

automatisch aus. Um die “SLEEP“-Funktion zu deaktivieren, drücken Sie erneut die

“SLEEP“- (26) oder die Betriebstaste (15).

8. Schwenken des Luftaustrittsgitters

Die Luftstromrichtung der horizontalen Lamellen (3) verstellen Sie per Hand. Fassen

Sie die Lamellen und bringen Sie diese in die gewünschte Position. Nehmen Sie die

Veränderung der Lamellenposition ausschließlich dann vor, wenn das

automatische Schwenken des vertikalen Gitters ausgeschaltet ist.

Drücken Sie die Taste “SWING“(23). Das vertikale Luftaustrittsgitter (3) schwenkt

automatisch von links nach rechts. Drücken Sie Taste erneut, um das Schwenken zu

stoppen. Versuchen Sie nicht, das vertikale Gitter per Hand zu verstellen, da dies den

Motor beschädigen kann.

9. Wassertank-Kontrollleuchte

Wenn der Wasserbehälter (5) voll ist, zeigt das LED-Display (22) „PI“an, ein Alarm-

signal ertönt und die Wasserbehälter-Kontrollleuchte (16) blinkt kontinuierlich.

Befolgen Sie die Anweisungen wie unter „Wasser-Entleerung“beschrieben.

10. Wenn das Klimagerät nicht gebraucht wird, oder bevor Sie es bewegen oder

wegräumen, drücken Sie die Betriebstaste (15) auf AUS (Off) und ziehen Sie den

Netzstecker aus der Steckdose.

DEUTSCH

REINIGUNG, PFLEGE UND LAGERUNG

Wir empfehlen, das Klimagerät häufig zu reinigen. Um die Funktion des

Klimagerätes nicht zu beeinträchtigen, befolgen Sie bitte die Anleitungen für

Reinigung, Pflege und Lagerung.

Tägliche Reinigung

1. Bevor Sie mit der Reinigung beginnen, drücken Sie die Betriebstaste (15) auf AUS

(Off) und ziehen Sie den Netzstecker aus der Steckdose.

2. Entleeren Sie den Wasserbehälter (5) wie unter „Wasser-Entleerung“

beschrieben.

3. Spülen Sie den Wasserbehälter (5) mit lauwarmem Wasser sorgfältig aus.

4. Reinigen Sie den Wasserbehälter (5) außen mit einem weichen, feuchten Tuch.

5. Nehmen Sie das Klimagerät wieder in Betrieb wie unter „Betriebsanleitung“

beschrieben.

Wöchentliche Reinigung

1. Bevor Sie mit der Reinigung beginnen, drücken Sie die Betriebstaste (15) auf AUS

(Off) und ziehen Sie den Netzstecker aus der Steckdose.

2. Entleeren Sie den Wasserbehälter (5) wie unter „Wasser-Entleerung“

beschrieben.

3. Reinigen Sie den Wasserbehälter (5) mit einem handelsüblichen Spülmittel.

Anschließend spülen Sie ihn mehrmals sorgfältig mit warmem Wasser aus.

4. Reinigen Sie den Wasserbehälter (5) außen mit einem weichen, feuchten Tuch.

5. Nehmen Sie das Lufteintrittsgitter vom Klimagerät und nehmen Sie den Luftfilter

(9) aus seiner Halterung. Reinigen Sie ihn vorsichtig mit dem Bürstenaufsatz Ihres

Staubsaugers. Bei gröberer Verschmutzung reinigen Sie den Luftfilter vorsichtig per

Hand in warmem Wasser (ca. 40 °C) mit einem handelsüblichen Spülmittel. Spülen

Sie den Luftfilter sorgfältig aus und lassen Sie ihn vollständig trocknen. Zum Trock-

nen nicht in die Sonne legen. Montieren Sie den Luftfilter (9) wieder auf dem Luft-

eintrittsgitter (8) und setzen Sie das Gitter (8) wieder in das Klimagerät ein, bis es

hörbar einrastet.

6. Wischen Sie alle äußeren Flächen des Klimagerätes mit einem weichen, feuchten

Tuch ab. Verwenden Sie kein Benzin, Verdünner oder andere Chemikalien, um das

Gerät zu reinigen.

7. Nehmen Sie das Klimagerät wieder in Betrieb wie unter „Betriebsanleitung“

beschrieben.

Desinfizieren

1. Alle zwei Wochen sollten Sie nach der Reinigung eine Desinfektion zusätzlich nur

bei folgenden Teilen des Klimagerätes durchführen: Wasserbehälter innen (5).

2. Benutzen Sie dazu ein handelsübliches Desinfektionsmittel auf Alkoholbasis oder

hochprozentigen Alkohol. Dieses Flächendesinfektionsmittel ist ein Alkoholgemisch,

das Sie in jeder Apotheke in einer Sprühflasche bekommen. Beide Substanzen sind

völlig unbedenklich, wenn anschließend vernünftig und ausgiebig nachgespült

wird.

3. Wischen Sie alle äußeren Flächen mit einem weichen, feuchten Tuch ab.

4. Nehmen Sie den Klimagerät wieder in Betrieb wie unter „Betriebsanleitung“

beschrieben.

Pflege und Lagerung

1. Wenn Sie das Klimagerät für längere Zeit (eine Woche oder länger) nicht benutzen

möchten, reinigen Sie bitte das Klimagerät wie unter „Wöchentliche Reinigung“

und „Desinfektion“beschrieben.

2. Lassen Sie das Klimagerät mit allen Komponenten vollständig trocknen.

3. Das Klimagerät darf nicht mit einem verschmutzten Luftfilter (9), und solange

sich Wasser im Wasserbehälter (5) befindet, gelagert werden.

4. Bewahren Sie das Klimagerät aufrecht stehend, an einem kühlen, trockenen Ort

auf.

Fehlerbeseitigung

1. Stecken Sie den Netzstecker in die Steckdose.

2. Prüfen Sie den Haussicherungskasten oder fragen

Sie einen Fachmann.

3. Warten Sie, bis die Zeit abgelaufen ist oder

deaktivieren Sie den Timer.

1. Entleeren Sie den Wassertank.

2. Warten Sie, bis 3 Min. vergangen sind.

3. Stellen Sie die Temperatur neu ein.

1. Wählen Sie eine niedrigere Temperatureinstellung.

2. Reinigen Sie den Luftfilter.

3. Stellen Sie sicher, dass die Luftein- und -austritts-

öffnung frei ist.

4. Es dauert länger, bis der Raum heruntergekühlt ist.

5. Schließen Sie Türen und Fenster.

Stellen Sie das Gerät auf eine ebene Fläche.

Mögliche Ursache

1. Der Netzstecker steckt nicht in der Steckdose.

2. Die Steckdose ist defekt.

3. Die mit dem Timer programmierte Zeit ist noch

nicht abgelaufen.

1. Die Wassertank-Anzeige blinkt, der Wassertank ist

voll.

2. Es sind noch keine 3 Min. vergangen, seit das

Gerät ausgeschaltet wurde.

3. Die Raumtemperatur ist niedriger als die einge-

stellte Temperatur (Betriebsmodus KÜHLEN).

1. Die programmierte Temperatur ist zu nah an der

Raumtemperatur.

2. Der Luftfilter ist zugesetzt.

3. Die Lufteintritts- oder

–austrittsöffnung ist blockiert oder zugedeckt.

4. Der Raum ist sehr warm.

5. Türen und/oder Fenster sind geöffnet.

Das Gerät steht nicht auf einer ebenen Fläche.

KAUFBEDINGUNG

Fehler

Das Klimagerät arbeitet

nicht.

Das Gerät arbeitet nicht, wenn es über die EIN/AUS-

Taste eingeschaltet wird.

Schlechte Kühlleistung

Laute Geräusche oder Vibration

KAUFBEDINGUNG:

Der Käufer übernimmt als Kaufbedingung die Verantwortung für die richtige Verwendung und Pflege dieses KAZ-Produktes gemäß dieser Bedienungsanleitung. Der Käufer

und Benutzer muss selbst beurteilen, wann und wie lange er dieses KAZ-Produkt benutzt.

ACHTUNG: SOLLTEN PROBLEME MIT DIESEM KAZ-PRODUKT AUFTRETEN, BEACHTEN SIE BITTE DIE ANWEISUNGEN IN DEN GARANTIEBEDINGUNGEN. BITTE VERSUCHEN SIE

NICHT, DIESES KAZ-PRODUKT SELBST ZU ÖFFNEN ODER ZU REPARIEREN, DA DIES ZUM VERFALL DER GARANTIE FÜHRT UND PERSONEN- UND SACHSCHÄDEN NACH SICH

ZIEHEN KANN.

Technische Änderungen vorbehalten.

DEUTSCH

AMD-50E

586

2.4

2.0

FRANÇAIS

CONSIGNES DE SÉCURITÉIMPORTANTES

Avant de mettre en service le climatiseur, veuillez lire toutes les instructions.

Conservez le présent mode d’emploi dans un endroit sûr.

1. Ne pas laisser le climatiseur sans surveillance lorsqu’il est utiliséavec des enfants

àproximité.

2. Ne pas utiliser le climatiseur en plein air.

3. Posez le climatiseur debout sur une surface plane et solide. Veillez àbien

stabiliser le climatiseur, afin qu’il ne puisse ni se renverser ni tomber àterre. L’eau

peut endommager les meubles et les revêtements de sol.

4. Déroulez entièrement le câble. Un câble qui n’est pas entièrement déroulépeut

entraîner une surchauffe et provoquer un incendie.

5. N’utilisez ni rallonge ni régulateur de vitesse àaction progressive. Cela pourrait

entraîner une surchauffe ou provoquer un incendie ou une décharge électrique.

6. Branchez le climatiseur uniquement sur une prise de courant monophasée mise à

la terre, avec la tension de secteur indiquée sur la plaque signalétique.

7. Pour déplacer, manipuler ou nettoyer le climatiseur, ou lorsqu’il n’est pas utilisé,

mettez-le hors service et retirez toujours la fiche secteur de la prise de courant. Pour

retirer la fiche secteur, ne pas tirer violemment sur le cordon d’alimentation.

8. Ne pas orienter directement l’orifice de sortie d’air (2) vers des personnes, des

murs, des plantes ou des objets.

9. Le climatiseur fonctionne de manière optimale avec une température ambiante

jusqu’à 35°C.

10. Ne pas utiliser le climatiseur àproximitéde gaz ou de substances facilement

inflammables, àproximitéde flammes nues ou dans un endroit oùdes éclaboussures

d’huile ou d’eau sont possibles. Ne pas vaporiser d’insecticides ou de substances

similaires sur le climatiseur. Assurez-vous que le climatiseur n’est pas exposéàun

ensoleillement direct. Ne pas utiliser le climatiseur dans une serre, dans une

buanderie ou àproximitéd’une baignoire, d’une douche ou d’une piscine.

11. Le climatiseur doit exclusivement être utiliséàl’intérieur et àdes fins privées

conformément aux instructions du présent mode d’emploi, et n’est pas destinéà

être utiliséàdes fins professionnelles.

12. Assurez-vous, avant de mettre en service le climatiseur, que les orifices d’entrée

d’air (7) et de sortie d’air (2) sont ouverts. Ne pas installer le climatiseur derrière des

rideaux ou d’autres objets ou obstacles pouvant gêner la circulation de l’air. Veillez à

ce qu’aucun objet ne puisse pénétrer dans les orifices d’entrée d’air (7) ou de sortie

d’air (2). Cela pourrait entraîner une surchauffe ou provoquer un incendie ou une

décharge électrique.

13. Ne pas enlever le réservoir d’eau (5) lorsque le climatiseur est en marche.

14. Ne pas retirer la fiche secteur de la prise de courant pendant que le climatiseur

est en marche. Mettez d’abord la touche de service (15) sur ARRET (Off).

15. Attendez 3 à5 minutes pour remettre en marche le climatiseur après l’avoir mis

hors service, afin de ne pas endommager le compresseur.

16. Ne pas plonger le climatiseur dans l’eau ou dans d’autres liquides. Ne pas verser

d’eau ni d’autres liquides au-dessus de l’appareil ou dans les orifices d’entrée d’air

(7) et de sortie d’air (2).

17. Nettoyez le climatiseur àintervalles réguliers. Pour cela, veuillez observer les

instructions de nettoyage.

18. Lorsque vous sortez le filtre àair (9) du climatiseur, veillez àne toucher à

aucune pièce métallique. Les pièces métalliques sont tranchantes et peuvent

provoquer des blessures. Ne pas mettre le climatiseur en service lorsque le filtre

àair (9) et la grille d’entrée d’air (8) ne sont pas installés.

19. Si le cordon d’alimentation du climatiseur est endommagé, il convient de le faire

réparer dans un atelier autorisépar le fabricant, car des outils spéciaux sont

nécessaires.

20. Le climatiseur doit toujours être transportéen position debout. Si cela n’est pas

possible, couchez l’appareil sur le côtéet remettez-le immédiatement debout dès

que vous arrivez àl’endroit oùil doit être utilisé. Après chaque transport, attendez

au moins 4 heures avant de mettre en marche l’appareil.

21. Ne pas mettre en service le climatiseur s’il est endommagé, s’il pourrait

présenter des dégradations ou s’il ne fonctionne pas correctement. Retirez la fiche

secteur de la prise de courant.

CONSTRUCTION

1. Panneau de commande

2. Orifice de sortie d’air

3. Grilles de sortie d’air verticale et horizontale

4. Poignée encastrée

5. Réservoir d’eau 5 litres

6. Protection avec flotteur

7. Orifice d’entrée d’air

8. Grille d’entrée d’air

9. Filtre àair

10. Cordon d’alimentation avec fiche secteur

11. Tuyau d’évacuation d’air vicié

12. Raccord réducteur

13. Orifice d’évacuation d’air vicié

14. Enrouleur

15. Touche de service «ON/OFF»

16. Lampe témoin réservoir d’eau

17. Touche mode de fonctionnement «MODE»

18. Lampes témoins mode de fonctionnement

19. Touche vitesse du ventilateur «FAN»

20. Lampes témoins vitesse du ventilateur

21. Touches «UP»() / «DOWN»()

22. Affichage àDEL

23. Touche grille de sortie d’air «SWING»

24. Touche minuterie «TIMER ON/OFF»

25. Lampe témoin minuterie

26. Touche pour fonctionnement de nuit «SLEEP»

27. Lampe témoin «SLEEP»

28. Adaptateur mural et capuchon pour tuyau d’évacuation d’air vicié

29. Vis et chevilles

30. Baguette pour montage sur fenêtre

31. Bouchon en caoutchouc dans réservoir d’eau

32. Orifice pour tuyau flexible àeau

PREMIÈRE MISE EN SERVICE

1. Avant la mise en service du climatiseur, veuillez lire toutes les instructions.

2. Déballez le climatiseur et le cordon d’alimentation, éliminez le matériel

d’emballage en observant les règles en vigueur en matière de protection de

l’environnement.

3. Posez le climatiseur sur une surface plane et solide. L’eau peut endommager les

meubles et les revêtements de sol. Veillez àbien stabiliser le climatiseur, afin qu’il ne

puisse ni se renverser ni tomber àterre. Observez une distance de sécuritéd’au

moins 50 cm par rapport aux autres objets (fig. 1). Pour le mode de fonctionnement

REFROIDISSEMENT, assurez-vous que le tuyau d’évacuation d’air vicié(11) est bien

montéet dirigévers l’extérieur.

VIDANGE D’EAU

Deux possibilités vous sont offertes pour vider l’eau du climatiseur :

Réservoir d’eau 5 litres

1. Lorsque le réservoir d’eau (5) est plein, la déshumidification est automatiquement

interrompue, mais le ventilateur continue de tourner pendant environ 2 minutes.

L’affichage àDEL affiche «PI », un signal d’alarme retentit et la lampe témoin du

réservoir d’eau (16) clignote en continu.

2. Attendez environ 30 minutes avant de sortir le réservoir d’eau (5) de son

logement, afin de laisser s’égoutter l’eau résiduelle.

3. Sortez avec précaution le réservoir d’eau (5) et videz l’eau.

4. Poussez ensuite le réservoir d’eau (5) dans sa position initiale. Assurez-vous qu’il

est entièrement inséré. La lampe témoin du réservoir d’eau (16) s’éteint.

5. Si la lampe témoin (16) ne s’éteint pas, sortez de nouveau le réservoir d’eau (5).

6. Vérifiez que la protection avec le flotteur (6) est correctement installée.

7. Ne pas enlever la protection avec le flotteur (6), sinon l’interruption

automatique de la déshumidification dans le mode «REFROIDISSEMENT »et

«DÉSHUMIDIFICATION »n’est pas garantie. De l’eau peut déborder et endommager

les objets ou les revêtements de sol, ou provoquer une décharge électrique.

8. Remettez en place le réservoir d’eau (5), comme décrit au point 4.

9. Après la mise en place du réservoir d’eau, le climatiseur se remet

automatiquement en marche après une temporisation d’environ 3 minutes.

Vidange d’eau externe par tuyau flexible àeau

Si vous souhaitez une vidange d’eau externe, veuillez suivre les instructions

ci-dessous :

FRANÇAIS

1. Vérifiez que le climatiseur est hors service. Retirez la fiche secteur de la prise de

courant.

2. Retirez le bouchon en caoutchouc (31) àl’avant du réservoir d’eau (5).

3. Poussez sur l’orifice (32) situédans le réservoir d’eau un tuyau flexible àeau d’un

diamètre intérieur de 12 mm (en vente dans le commerce). Insérez complètement le

réservoir d’eau (5) et acheminez le tuyau flexible àeau dans un réservoir externe

(p. ex. dans un seau).

4. Afin que l’eau puisse s’écouler du tuyau librement et sûrement, veillez àce que le

tuyau flexible àeau soit toujours plus bas que le raccord de tuyau situéau niveau de

l’appareil.

5. Vérifiez régulièrement que le tuyau est bien serréet étanche, et qu’il ne présente

ni coude ni obstruction. Videz régulièrement le réservoir externe. De l’eau peut

déborder et endommager les objets ou les revêtements de sol, ou provoquer une

décharge électrique.

MONTAGE DU TUYAU D’ÉVACUATION D’AIR VICIÉ

(Mode de fonctionnement REFROIDISSEMENT)

Avec ce climatiseur, deux possibilités vous sont offertes pour monter le tuyau

d’évacuation d’air vicié. Le tuyau peut être allongéjusqu’à une longueur d’environ

45 à180 cm. Toutefois, pour obtenir une puissance optimale, il convient de limiter la

longueur àun minimum. IMPORTANT : ne pas allonger excessivement ni plier le

tuyau d’évacuation d’air vicié(fig. 6).

Montage occasionnel

1. Poussez le tuyau d’évacuation d’air vicié(11) sur le dispositif au niveau de

l’orifice d’évacuation d’air vicié(13) situéàl’arrière du climatiseur, et enfoncez le

tuyau vers le bas jusqu’à ce qu’il soit entièrement fixésur l’orifice d’évacuation d’air

vicié(13). Laissez la bague de polystyrène expanséainsi que le joint en caoutchouc

noir dans le tuyau d’évacuation d’air vicié(11), afin de garantir l’étanchéitédu

raccord entre le tuyau et l’orifice.

2. Assurez-vous que le raccord réducteur (12) est bien fixéàl’autre extrémitédu

tuyau d’évacuation d’air vicié(11).

3. Par une fenêtre ouverte, acheminez vers l’extérieur le tuyau d’évacuation d’air

vicié(11) avec le raccord réducteur fixé(12). Veillez àce que le tuyau d’évacuation

d’air vicié(11) et le raccord réducteur (12) se trouvent àune hauteur comprise entre

30 cm (minimum) et 120 cm (maximum) par rapport au sol sur lequel repose le

climatiseur (fig. 4+5).

4. Si vous souhaitez ne pas utiliser le climatiseur, rentrez le tuyau d’évacuation d’air

viciédans la pièce.

Montage permanent

1. Poussez le tuyau d’évacuation d’air vicié(11) sur le dispositif au niveau de

l’orifice d’évacuation d’air vicié(13) situéàl’arrière du climatiseur, et enfoncez le

tuyau vers le bas jusqu’à ce qu’il soit entièrement fixésur l’orifice d’évacuation d’air

vicié(13). Laissez la bague de polystyrène expanséainsi que le joint en caoutchouc

noir dans le tuyau d’évacuation d’air vicié(11), afin de garantir l’étanchéitédu

raccord entre le tuyau et l’orifice.

2. Percez àtravers un mur extérieur un trou d’un diamètre compris entre 140 et

145 mm. Veillez àce que le trou se trouve àune hauteur comprise entre 30 cm

(minimum) et 120 cm (maximum) par rapport au sol sur lequel repose le climatiseur

(fig. 5).

3. Enfoncez l’adaptateur (28) dans le trou et fixez-le de manière sûre dans le mur à

l’aide des quatre chevilles et vis fournis (29).

4. Enfoncez le tuyau d’évacuation d’air vicié(11) sans raccord réducteur (12) dans

l’adaptateur (28).

5. Si vous souhaitez ne pas utiliser le climatiseur, retirez le tuyau d’évacuation d’air

vicié(11) de l’adaptateur (28) et fermez l’adaptateur avec le capuchon (28).

BAGUETTE POUR MONTAGE SUR FENÊTRE

La baguette pour montage sur fenêtre peut être placée horizontalement ou

verticalement dans presque toutes les fenêtres coulissantes. Voir fig. 7 pour jours

de fenêtres minimaux et maximaux.

INSTRUCTIONS DE SERVICE

1. Vérifiez que le climatiseur est hors service. Insérez la fiche secteur dans la prise

de courant. Ne pas toucher le cordon d’alimentation avec des mains mouillées.

2. Posez le climatiseur sur une surface plane et solide. L’eau peut endommager les

meubles et les revêtements de sol. Veillez àbien stabiliser le climatiseur, afin qu’il ne

puisse ni se renverser ni tomber àterre. Observez une distance de sécuritéd’au

moins 50 cm par rapport aux autres objets. Pour le mode de fonctionnement

REFROIDISSEMENT, assurez-vous que le tuyau d’évacuation d’air vicié(11) est bien

monté.

3. Assurez-vous que les orifices d’entrée d’air (7) et de sortie d’air (2) sont ouverts

et que le tuyau d’évacuation d’air vicié(11) est montéet dirigévers l’extérieur pour

le mode de fonctionnement REFROIDISSEMENT.

4. Mettez la touche de service (15) sur Marche «ON»pour mettre en service le

climatiseur.

5. Mettez la touche du mode de fonctionnement «MODE»(17) sur le mode de

fonctionnement souhaité.

•COOL = Refroidissement

•DRY = Déshumidification

•FAN = Ventilation

La lampe témoin correspondante s’allume.

Mode de fonctionnement REFROIDISSEMENT (COOL)

Appuyez sur la touche «UP»() (Augmenter) ou «DOWN»() (Réduire) (21)

pour régler la température ambiante souhaitée entre 16 °C et 32 °C. La température

sélectionnée apparaît sur l’affichage àDEL (22). Appuyez sur la touche «FAN»(19)

pour régler la vitesse du ventilateur –«HIGH»(Grande vitesse) –«MED»(Vitesse

moyenne) –«LOW»(Petite vitesse). La lampe témoin correspondante (20) s’allume.

Assurez-vous que le tuyau d’évacuation d’air vicié(11) a étémontéconformément

aux instructions décrites au point «Montage du tuyau d’évacuation d’air vicié»et

qu’il est dirigévers l’extérieur. Si vous désactivez ce mode de fonctionnement,

attendez au moins 3 minutes avant de régler de nouveau l’appareil sur ce mode,

afin de ne pas endommager le compresseur.

Mode de fonctionnement DÉSHUMIDIFICATION (DRY)

Dans ce mode, le ventilateur tourne àune vitesse préprogrammée ; celle-ci ne peut

pas être modifiée. Sur le panneau de commande (1), la température ne peut pas être

sélectionnée. Fermez les portes et les fenêtres afin d’obtenir une puissance de

déshumidification optimale. Ne pas diriger le tuyau d’évacuation d’air viciévers

l’extérieur. Si vous désactivez ce mode de fonctionnement, attendez au moins

3 minutes avant de régler de nouveau l’appareil sur ce mode, afin de ne pas

endommager le compresseur.

Mode de fonctionnement VENTILATION (FAN)

Appuyez sur la touche «FAN»(19) pour régler la vitesse du ventilateur «HIGH»

(Grande vitesse) –«MED»(Vitesse moyenne) –«LOW»(Petite vitesse). La lampe

témoin correspondante (20) s’allume. Sur l’affichage àDEL (22) apparaît «F ».

La température ne peut pas être sélectionnée. Ne pas diriger le tuyau d’évacuation

d’air vicié(11) vers l’extérieur.

6. Fonction de minuterie

La fonction de minuterie vous permet de choisir le moment oùl’appareil doit se

mettre automatiquement en ou hors service (entre 1 et 24 heures). La valeur

sélectionnée ne correspond pas àune heure réelle, mais àl’intervalle de temps au

bout duquel l’appareil se met automatiquement en ou hors service. Les fonctions ne

peuvent être programmées qu’indépendamment l’une de l’autre. La lampe témoin

de la minuterie (25) s’allume.

Le climatiseur est hors service :

Appuyez sur la touche «TIMER ON/OFF»(24). Appuyez sur la touche «UP»()

(Augmenter) ou «DOWN»() (Réduire) (21) pour programmer la période après

laquelle le climatiseur doit se mettre automatiquement en service. Appuyez de

nouveau sur la touche de la minuterie (24) pour supprimer la programmation de la

minuterie.

Le climatiseur est en service :

Appuyez sur la touche «TIMER ON/OFF»(24). Appuyez sur la touche «UP»()

(Augmenter) ou «DOWN»() (Réduire) (21) pour programmer la période après

laquelle le climatiseur doit se mettre automatiquement hors service. Appuyez de

nouveau sur la touche de la minuterie (24) pour supprimer la programmation de la

minuterie.

7. Fonctionnement de nuit SLEEP

La fonction Sleep permet un fonctionnement de nuit automatique. Mettez le

climatiseur en service comme décrit au point «Mode de fonctionnement

REFROIDISSEMENT ». Appuyez sur la touche «SLEEP»(26). Après une heure de

fonctionnement, la température programmée augmente automatiquement d’un 1 °C,

puis après une autre heure de nouveau d’un 1 °C. Après un temps de fonctionnement

de sept heures au total, le climatiseur se met automatiquement hors service. Pour

désactiver la fonction «SLEEP», appuyez de nouveau sur la touche «SLEEP»(26) ou

sur la touche de service (15).

8. Pivotement de la grille de sortie d’air

Le sens d’écoulement d’air des lamelles horizontales (3) se règle manuellement.

Saisissez les lamelles et mettez-les dans la position souhaitée. Ne modifier la

position des lamelles que si le pivotement automatique de la grille verticale est

hors service.

Appuyez sur la touche «SWING»(23). La grille de sortie d’air verticale (3) pivote

automatiquement de la gauche vers la droite. Appuyez de nouveau sur la touche

pour arrêter le pivotement. N’essayez pas de régler la grille verticale manuellement,

car cela peut endommager le moteur.

FRANÇAIS

9. Lampe témoin du réservoir d’eau

Lorsque le réservoir d’eau (5) est plein, l’affichage àDEL (22) affiche «PI », un

signal d’alarme retentit et la lampe témoin du réservoir d’eau (16) clignote en

continu. Veuillez suivre les instructions comme décrit au point «Vidange d’eau ».

10. Pour déplacer ou ranger le climatiseur, ou s’il n’est pas utilisé, mettez la touche

de service (15) sur ARRÊT (Off) et retirez la fiche secteur de la prise de courant.

NETTOYAGE, ENTRETIEN ET ENTREPOSAGE

Nous recommandons de nettoyer fréquemment le climatiseur. Pour ne pas nuire

au bon fonctionnement du climatiseur, veuillez observer les instructions pour le

nettoyage, l’entretien et l’entreposage.

Nettoyage quotidien

1. Avant le nettoyage, mettez la touche de service (15) sur ARRÊT (Off) et retirez la

fiche secteur de la prise de courant.

2. Videz le réservoir d’eau (5) comme décrit sous «Vidange d’eau ».

3. Rincez soigneusement àl’eau tiède le réservoir d’eau (5).

4. Nettoyez l’extérieur du réservoir d’eau (5) avec un chiffon doux humide.

5. Remettez le climatiseur en service, comme décrit sous «Instructions de

service ».

Nettoyage hebdomadaire

1. Avant le nettoyage, mettez la touche de service (15) sur ARRÊT (Off) et retirez la

fiche secteur de la prise de courant.

2. Videz le réservoir d’eau (5), comme décrit sous «Vidange d’eau ».

3. Nettoyez le réservoir d’eau (5) avec un produit àvaisselle en vente dans le

commerce. Ensuite, rincez-le plusieurs fois soigneusement àl’eau chaude.

4. Nettoyez l’extérieur du réservoir d’eau (5) avec un chiffon doux humide.

5. Sortez la grille d’entrée d’air du climatiseur et retirez le filtre àair (9) de son

support. Nettoyez le filtre àair avec précaution en utilisant la brosse de votre

aspirateur. Pour les grosses impuretés, nettoyez avec précaution manuellement le

filtre àair dans de l’eau chaude (environ 40 °C) et avec du produit àvaisselle en

vente dans le commerce. Rincez soigneusement le filtre àair et laissez-le sécher

entièrement. Pour le séchage, ne pas l’exposer au soleil. Remontez le filtre àair (9)

sur la grille d’entrée d’air (8) et réinsérez la grille (8) dans le climatiseur, jusqu’à ce

vous entendiez l’encliquetage.

6. Nettoyez toutes les surfaces externes du climatiseur àl’aide d’un chiffon doux

humide. Ne pas utiliser d’essence, de diluant ou d’autres produits chimiques pour

nettoyer l’appareil.

7. Remettez le climatiseur en service, comme décrit sous «Instructions de

service ».

Désinfection

1. Tous les quinze jours, il convient après le nettoyage de désinfecter uniquement

les pièces suivantes du climatiseur : intérieur du réservoir d’eau (5).

2. Pour cela, utilisez un désinfectant àbase d’alcool en vente dans le commerce ou

un alcool très concentré. Ce désinfectant de surface est un mélange d’alcools que

vous pouvez vous procurer en pharmacie dans une bouteille de pulvérisation. Ces

deux substances sont tout àfait inoffensives, àcondition de rincer ensuite

l’intérieur du réservoir correctement et abondamment.

3. Passez ensuite un chiffon doux humide sur toutes les surfaces externes.

4. Remettez le climatiseur en service, comme décrit sous «Instructions de

service ».

Entretien et entreposage

1. Si vous souhaitez ne pas utiliser le climatiseur pendant une période prolongée

(une semaine ou plus), veuillez le nettoyer comme décrit sous «Nettoyage

hebdomadaire »et «Désinfection ».

2. Laissez sécher entièrement le climatiseur et tous ses éléments.

3. Le climatiseur ne doit pas être entreposéavec un filtre àair encrassé(9), et tant

qu’il reste de l’eau dans le réservoir d’eau (5).

4. Entreposez le climatiseur debout, dans un endroit sec et frais.

Elimination de l’erreur

1. Insérez la fiche secteur dans la prise de courant.

2. Vérifiez la boîte àfusibles du bâtiment ou faites

appel àun spécialiste.

3. Attendez que le temps soit écoulé, ou désactivez la

minuterie.

1. Videz le réservoir d’eau.

2. Attendez que 3 minutes se soient écoulées.

3. Réglez de nouveau la température.

1. Choisissez un réglage de température plus bas.

2. Nettoyez le filtre àair.

3. Assurez-vous que l’orifice d’entrée et de sortie

d’air sont libres.

4. Le refroidissement de la pièce dure plus

longtemps.

5. Fermez les portes et les fenêtres.

Mettez l’appareil sur une surface plane.

Cause possible

1. La fiche secteur n’est pas insérée dans la prise de

courant.

2. La prise de courant est défectueuse.

3. Le temps programméavec la minuterie n’est pas

encore écoulé.

1. L’affichage du réservoir d’eau clignote, le réservoir

d’eau est plein.

2. Il ne s’est pas encore écoulé3 minutes depuis que

l’appareil a étémis hors service.

3. La température ambiante est plus basse que la

température réglée (mode de fonctionnement

REFROIDISSEMENT).

1. La température programmée est trop proche de la

température ambiante.

2. Le filtre àair est bouché.

3. L’orifice d’entrée ou de sortie d’air est bloquéou

recouvert.

4. Il fait très chaud dans la pièce.

5. Les portes et/ou les fenêtres sont ouvertes.

L’appareil ne repose pas sur une surface plane.

ELIMINATION D’ERREURS

Erreur

Le climatiseur ne marche pas.

L’appareil ne marche pas s’il est mis en service via la

touche MARCHE/ARRÊT.

Faible puissance de refroidissement

Bruits intenses ou vibration

CONDITION D’ACHAT

L’acheteur assume la responsabilitéd’utiliser et d’entretenir ce produit KAZ de manière correcte, conformément au présent mode d’emploi. L’acheteur et l’utilisateur doivent

eux-mêmes estimer quand et pendant combien de temps ils souhaitent utiliser ce produit KAZ.

ATTENTION ! EN CAS DE PROBLEMES AVEC CE PRODUIT KAZ, VEUILLEZ SUIVRE LES INSTRUCTIONS DECRITES DANS LES CONDITIONS DE GARANTIE. N’ESSAYEZ PAS

D’OUVRIR OU DE REPARER VOUS-MEME CE PRODUIT KAZ, CAR CELA METTRAIT FIN A LA GARANTIE ET POURRAIT CAUSER DES DOMMAGES CORPORELS ET MATERIELS.

Sous réserve de modifications techniques.

FRANÇAIS

AMD-50E

586

2.4

2.0

NEDERLANDS

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN

Lees voor ingebruikname van het airconditioningstoestel alle instructies door.

Bewaar de gebruikshandleiding voor latere referentie.

1. Gebruik het toestel niet zonder toezicht in de buurt van kinderen.

2. Gebruik het airconditioningstoestel niet buiten.

3. Plaats het airconditioningstoestel rechtop op een effen, stabiel oppervlak. Zorg

ervoor dat het toestel stevig staat, zodat het niet kan omvallen of ergens vanaf kan

vallen. Water kan meubels en vloeroppervlakken beschadigen.

4. Rol de kabel helemaal af. Een niet volledig afgerolde kabel kan tot oververhitting

leiden en brand veroorzaken.

5. Gebruik geen verlengsnoer of traploze snelheidsregelaar. Dit kan tot

oververhitting, brandgevaar of een elektrische schok leiden.

6. Sluit het airconditioningstoestel alleen aan op een eenfasige contactdoos met

randaarde met de op het typeplaatje aangegeven netspanning.

7. Schakel het toestel uit en trek altijd de netstekker uit de contactdoos als het

toestel niet wordt gebruikt of als het wordt verplaatst, aangeraakt of gereinigd.

Trek niet aan de netkabel als u het toestel loskoppelt van het lichtnet.

8. Richt de luchtuitlaatopening (2) niet direct op mensen, muren, planten of

voorwerpen.

9. Het airconditioningstoestel werkt optimaal bij een kamertemperatuur tot 35°C.

10. Gebruik het toestel niet in de buurt van licht ontvlambare gassen of stoffen, in

de buurt van open vuur of op plaatsen waar olie- of waterspetters kunnen voorko-

men. Spuit geen insectenverdelgingsmiddelen of soortgelijke middelen op het toes-

tel. Zorg ervoor dat het airconditioningstoestel niet wordt blootgesteld aan direct

zonlicht. Gebruik het toestel niet in een kas, in de bijkeuken of in de buurt van een

bad, douche of zwembad.

11. Het airconditioningstoestel mag alleen voor privé-gebruik binnenshuis worden

gebruikt conform de instructies in deze gebruikshandleiding en is niet geschikt voor

commercieel gebruik.

12. Zorg ervoor dat de luchtinlaat- (7) en -uitlaatopeningen (2) open zijn, voordat u

het toestel in gebruik neemt. Het airconditioningstoestel mag niet achter gordijnen of

andere voorwerpen of obstakels worden geplaatst die de luchtcirculatie negatief

kunnen beïnvloeden. Zorg ervoor dat er geen voorwerpen in de luchtinlaat- (7) en

-uitlaatopening (2) kunnen komen. Dit kan tot oververhitting, brandgevaar of een

elektrische schok leiden.

13. Verwijder de watertank (5) niet als het toestel in gebruik is.

14. Trek de netstekker niet uit de contactdoos als het toestel in bedrijf is. Stel de

bedrijfstoets (15) eerst in op UIT (Off).

15. Wacht 3 - 5 minuten nadat u het airconditioningstoestel hebt uitgeschakeld,

voordat u het weer in gebruik neemt, omdat anders de compressor kan worden

beschadigd.

16. Dompel het toestel niet onder in water of andere vloeistoffen en giet geen water

of andere vloeistoffen over het apparaat of in de luchtinlaat- (7) en –uitlaatopeningen

(2).

17. Reinig het airconditioningstoestel regelmatig en volg hierbij de

reinigingsinstructies.

18. Wanneer u de luchtfilter (9) uit het toestel verwijdert, dient u ervoor te zorgen

dat u geen metalen onderdelen aanraakt. Deze zijn scherp en kunnen verwondingen

veroorzaken. Neem het airconditioningstoestel niet in gebruik als de luchtfilter (9)

en het luchtinlaatrooster (8) niet zijn geïnstalleerd.

19. Wanneer de netkabel van het toestel beschadigd is, dient het door een door de

fabrikant goedgekeurd servicebedrijf te worden gerepareerd, omdat hiervoor

speciaal gereedschap nodig is.

20. Transporteer het toestel altijd in staande positie. Wanneer dit niet mogelijk is,

legt u het toestel op de zijkant en zet u het op de plaats van bestemming direct weer

rechtop neer. Wacht na elk transport minimaal 4 uur, voordat u het toestel weer in

gebruik neemt.

21. Neem dit airconditioningstoestel niet in gebruik als het is beschadigd,

beschadigingen vertoont of niet goed werkt. Trek de netstekker uit de contactdoos.

CONSTRUCTIE

1. Bedieningspaneel

2. Luchtuitlaatopening

3. Luchtuitlaatrooster verticaal en horizontaal

4. Draaggreep

5. Watertank 5 liter

6. Veiligheidsafdekking met vlotter

7. Luchtinlaatopening

8. Luchtinlaatrooster

9. Luchtfilter

10. Netkabel met netstekker

11. Afzuigslang

12. Verloopstuk

13. Afzuigopening

14. Kabelopwikkeling

15. Bedrijfstoets “ON/OFF“

16. Watertank-LED

17. Bedrijfsmodustoets “MODE“

18. Bedrijfs-LED’s

19. Toets voor ventilatorstand “FAN“

20. LED’s ventilatorstand

21. Toetsen “UP“() / “DOWN“()

22. LED-display

23. Toets luchtuitlaatrooster “SWING“

24. Timer-toets “TIMER ON/OFF“

25. Timer-LED

26. Toets voor nachtstand “SLEEP“

27. “SLEEP“-LED

28. Wandadapter en afdekking voor afzuigslang

29. Schroeven en pluggen

30. Raammontagerail

31. Gummistop in watertank

32. Opening voor waterslang

EERSTE INGEBRUIKNAME

1. Lees voor ingebruikname van het airconditioningstoestel alle instructies door.

2. Pak het toestel en de netkabel uit, verwijder het verpakkingsmateriaal en verwijder

het volgens de milieurichtlijnen.

3. Plaats het airconditioningstoestel op een effen, stabiel oppervlak. Water kan

meubels en vloeroppervlakken beschadigen. Zorg ervoor dat het toestel stevig staat,

zodat het niet kan omvallen of ergens vanaf kan vallen. U dient een veiligheidsaf-

stand van minimaal 50 cm ten opzichte van andere voorwerpen aan te houden

(afb. 1). Zorg ervoor dat voor de bedrijfsmodus KOELEN de afzuigslang (11)

vast gemonteerd is en naar buiten is geleid.

WATER AFVOEREN

Met het airconditioningstoestel kunt u water op twee manieren afvoeren:

Watertank 5 liter

1. Als de watertank (5) vol is, wordt de ontvochtiging automatisch onderbroken.

De ventilator blijft echter nog gedurende ca. 2 minuten in bedrijf. Op de LED-display

verschijnt “PI”, er wordt een alarmsignaal afgegeven en de watertank-LED (16)

knippert voortdurend.

2. Wacht ca. 30 minuten, voordat u de watertank (5) uit de watertankhouder

verwijdert, zodat het resterende water kan uitdruppen.

3. Trek de watertank (5) voorzichtig uit het apparaat en verwijder het water.

4. Schuif de watertank (5) terug in de oorspronkelijke positie. Zorg ervoor dat de

watertank volledig terug wordt geschoven. De watertank-LED (16) gaat uit.

5. Als de LED (16) niet uitgaat, trekt u de watertank (5) weer uit het apparaat.

6. Controleer of de veiligheidsafdekking met vlotter (6) op de juiste manier is

geïnstalleerd.

7. De veiligheidsafdekking met vlotter (6) mag niet worden verwijderd, omdat

anders de automatische onderbreking van de ontvochtiging in de bedrijfsmodi

“KOELEN”en “ONTVOCHTIGEN”niet kan worden gewaarborgd. Overlopend water

kan voorwerpen en vloeren beschadigen of een elektrische schok veroorzaken.

8. Plaats de watertank (5) opnieuw terug zoals beschreven onder punt 4.

9. Het airconditioningstoestel begint na het terugplaatsen van de watertank na ca. 3

minuten automatisch weer te werken.

Externe waterafvoer via een waterslang

Wanneer u een externe waterafvoer wilt installeren, gaat u als volgt te werk:

1. Zorg ervoor dat het toestel uitgeschakeld is. Trek de netstekker uit de

contactdoos.

2. Verwijder de gummistop (31) uit de watertank (5).

3. Sluit een waterslang met een binnendiameter van 12 mm vast aan op de opening

(32) in de watertank. Een dergelijke slang is in de winkel verkrijgbaar. Schuif de

watertank (5) volledig in het apparaat en plaats de waterslang in een extern reservoir

(bijvoorbeeld een emmer).

4. Zorg ervoor dat de waterslang steeds lager ligt dan de slangaansluiting op het

apparaat, zodat het water uit de slang ongehinderd en veilig kan worden afgevoerd.

5. Controleer regelmatig of de waterslang nog goed is aangesloten en of de slang

wellicht geknikt of verstopt is. Leeg het externe reservoir regelmatig. Overlopend

water kan voorwerpen en vloeren beschadigen of een elektrische schok

veroorzaken.

MONTAGE VAN DE AFZUIGSLANG

(Bedrijfsmodus KOELEN)

U kunt de afzuigslang op twee manieren op het airconditioningstoestel aansluiten.

De afzuigslang kan tot een lengte van ca. 45 –180 cm worden uitgetrokken. Voor

een optimale prestatie dient de lengte echter tot een minimum te worden beperkt.

BELANGRIJK: U mag de afzuigslang niet verrekken of knikken (afb. 6).

Incidentele montage

1. Sluit de afzuigslang (11) op de installatie aan de afzuigopening (13) op de

achterkant van het airconditioningstoestel aan. Druk de slang vervolgens naar

beneden, totdat hij helemaal op de afzuigopening (13) zit. Laat de piepschuimring en

zwarte gummidichting in de afzuigslang (11) zitten, zodat hij goed afsluit.

2. Zorg ervoor dat het verloopstuk (12) veilig aan het andere uiteinde van de

afzuigslang (11) is gemonteerd.

3. Geleid de afzuigslang (11) met gemonteerd verloopstuk (12) door een geopend

raam naar buiten. Zorg ervoor dat de afzuigslang (11) en het verloopstuk (12) op

een hoogte van min. 30 cm tot max. 120 cm, gemeten vanaf de grond waarop het

toestel staat, liggen. (Afb. 4+5).

4. Als u het airconditioningstoestel niet wilt gebruiken, haalt u de afzuigslang weer

naar binnen.

Permanente montage

1. Sluit de afzuigslang (11) op de installatie aan de afzuigopening (13) op de

achterkant van het airconditioningstoestel aan. Druk de slang vervolgens naar

beneden, totdat hij helemaal op de afzuigopening (13) zit. Laat de piepschuimring en

zwarte gummidichting in de afzuigslang (11) zitten, zodat hij goed afsluit.

2. Boor een gat door de buitenwand met een diameter van 140 - 145 mm. Zorg

ervoor dat het gat op een hoogte van min. 30 cm tot max. 120 cm, gemeten vanaf

de grond waarop het toestel staat, ligt (afb. 5).

3. Schuif de adapter (28) in het gat en bevestig hem veilig met de vier bijgeleverde

pluggen en schroeven (29) in de muur.

4. Schuif de afzuigslang (11) zonder verloopstuk (12) in de adapter (28).

5. Als u het airconditioningstoestel niet wilt gebruiken, trekt u de afzuigslang (11) uit

de adapter (28) en sluit u de adapter met de kap (28) af.

RAAMMONTAGERAIL

De raammontagerail kan in de meeste schuiframen horizontaal of verticaal worden

geplaatst. Zie afb. 7 voor minimale en maximale raamopeningen.

GEBRUIKSHANDLEIDING

1. Zorg ervoor dat het toestel uitgeschakeld is. Stop de netstekker in de

contactdoos. Raak de netkabel niet met natte handen aan.

2. Plaats het airconditioningstoestel op een effen, stabiel oppervlak. Water kan

meubels en vloeroppervlakken beschadigen. Zorg ervoor dat het toestel stevig staat,

zodat het niet kan omvallen of ergens vanaf kan vallen. U dient een veiligheidsaf-

stand van minimaal 50 cm ten opzichte van andere voorwerpen aan te houden. Zorg

ervoor dat voor de bedrijfsmodus KOELEN de afzuigslang (11) vast gemonteerd is.

3. Zorg ervoor dat de luchtinlaat- (7) en -uitlaatopening (2) geopend is en dat de

afzuigslang (11) voor de bedrijfsmodus KOELEN is gemonteerd en naar buiten is

geleid.

4. Stel de bedrijfstoets (15) in op Aan “ON“, om het airconditioningstoestel in

gebruik te nemen.

5. Druk op de bedrijfsmodustoets “MODE“(17) om de gewenste bedrijfsmodus in te

stellen

•COOL = koelen

•DRY = ontvochtigen

•FAN = ventileren

De betreffende LED brandt.

Bedrijfsmodus KOELEN (COOL)

Druk op de toetsen “UP“() (verhogen) of “DOWN“() (verlagen) (21) om de

gewenste kamertemperatuur tussen 16 °C en 32 °C in te stellen. De geselecteerde

temperatuur verschijnt op de LED-display (22). Druk op de toets “FAN“(19) om de

ventilatorstand in te stellen –“HIGH“(hoog) –“MED“(gemiddeld) –“LOW“(laag).

De betreffende LED (20) brandt. Zorg ervoor dat de afzuigslang (11) conform de

instructies onder “Montage van de afzuigslang”is gemonteerd en naar buiten is

geleid. Als u deze bedrijfsmodus uitschakelt, moet u minimaal 3 minuten wachten,

voordat u deze modus opnieuw instelt, omdat de compressor anders beschadigd

kan raken.

Bedrijfsmodus ONTVOCHTIGEN (DRY)

De ventilator loopt in deze modus op een voorgeprogrammeerde snelheid; deze kan

niet worden gewijzigd. De temperatuur kan op het bedieningspaneel (1) niet worden

geselecteerd. Houd voor een optimale ontvochtigingsprestatie alle deuren en ramen

gesloten. Geleid de afzuigslang niet naar buiten. Als u deze bedrijfsmodus

uitschakelt, moet u minimaal 3 minuten wachten, voordat u deze modus opnieuw

instelt, omdat de compressor anders beschadigd kan raken.

Bedrijfsmodus VENTILEREN (FAN)

Druk op de toets “FAN“(19) om de ventilatorstand in te stellen “HIGH“(hoog) –

“MED“(gemiddeld) –“LOW“(laag). De betreffende LED (20) brandt. Op de LED-

display (22) verschijnt “F”. De temperatuur kan niet worden geselecteerd. Geleid de

afzuigslang (11) niet naar buiten.

6. Timer-functie

Via de timer-functie kunt u instellen op welk tijdstip het apparaat zichzelf

automatisch moet in- of uitschakelen (tussen 1 en 24 uur). Het ingestelde getal

komt niet overeen met de werkelijke tijd, maar is de periode waarna zich het

apparaat automatisch in- of uitschakelt. De functies kunnen alleen onafhankelijk

van elkaar worden geprogrammeerd. De timer-LED (25) brandt.

Het airconditioningstoestel is uitgeschakeld:

Druk op de toets “TIMER ON/OFF“(24). Druk op de toetsen “UP“() (verhogen) of

“DOWN“() (verlagen) (21) om de gewenste periode te programmeren waarna het

toestel automatisch moet aangaan. Als u opnieuw op de timer-toets (24) drukt,

wordt de timer-programmering gewist.

Het airconditioningstoestel is ingeschakeld:

Druk op de toets “TIMER ON/OFF“(24). Druk op de toetsen “UP“() (verhogen) of

“DOWN“() (verlagen) (21) om de gewenste periode te programmeren waarna het

toestel automatisch moet uitgaan. Als u opnieuw op de timer-toets (24) drukt, wordt

de timer-programmering gewist.

7. Nachtstand SLEEP

De Sleep-functie is een automatische nachtstand. Neem het toestel weer in gebruik

zoals beschreven onder “Bedrijfsmodus KOELEN”. Druk op de “SLEEP“-toets (26).

Na een uur bedrijfstijd stijgt de geprogrammeerde temperatuur automatisch met 1

°C en na een volgend uur nogmaals met 1 °C. Na een bedrijfstijd van in totaal zeven

uur schakelt zich het airconditioningstoestel automatisch uit. Om de “SLEEP“-functie

te deactiveren, drukt u opnieuw op de “SLEEP“- (26) of de bedrijfstoets (15).

8. Luchtuitlaatrooster draaien

De luchtstroomrichting van de horizontale lamellen (3) stelt u handmatig in. Neem

de lamellen in de hand en draai deze in de gewenste positie. Verstel de lamellenpositie

alleen als het automatische draaien van de verticale rooster is uitgeschakeld.

Druk op de “SWING“-toets (23). De verticale luchtuitlaatrooster (3) draait

automatisch van links naar rechts. Druk opnieuw op de toets om het draaien te

stoppen. Probeer niet de verticale rooster handmatig te verstellen, omdat hierdoor

de motor beschadigd kan raken.

9. Watertank-LED

Als de watertank (5) vol is, verschijnt op de LED-display (22) “PI”, er wordt een

alarmsignaal afgegeven en de watertank-LED (16) knippert voortdurend. Volg de

instructies zoals beschreven onder “Water afvoeren”.

10. Wanneer het airconditioningstoestel niet wordt gebruikt of voordat u het

verplaatst of opbergt, stelt u de bedrijfstoets (15) in op UIT “Off“en trekt u de

netstekker uit de contactdoos.

REINIGING, ONDERHOUD EN OPSLAG

Wij raden u aan om het airconditioningstoestel vaak te reinigen. Volg de

onderstaande instructies voor reiniging, onderhoud en opslag om de werking van

het toestel niet te schaden.

Dagelijkse reiniging

1. Voor de reiniging stelt u de bedrijfstoets (15) in op UIT (Off) en trekt u de

netstekker uit de contactdoos.

2. Leeg de watertank (5) zoals beschreven onder “Water afvoeren”.

3. Spoel de watertank (5) zorgvuldig met lauwwarm water uit.

NEDERLANDS

4. Reinig de buitenkant van de watertank (5) met een zachte, vochtige doek.

5. Neem het toestel weer in gebruik zoals beschreven onder “Gebruikshandleiding”.

Wekelijkse reiniging

1. Voor de reiniging stelt u de bedrijfstoets (15) in op UIT (Off) en trekt u de

netstekker uit de contactdoos.

2. Leeg de watertank (5) zoals beschreven onder “Water afvoeren”.

3. Reinig de watertank (5) met een gebruikelijk schoonmaakmiddel. Spoel de tank

vervolgens meerdere keren met warm water uit.

4. Reinig de buitenkant van de watertank (5) met een zachte, vochtige doek.

5. Verwijder de luchtinlaatrooster van het airconditioningstoestel en haal de

luchtfilter (9) uit de houder. Reinig de filter voorzichtig met het borstelopzetstuk van

uw stofzuiger. Bij grove vervuiling reinigt u de luchtfilter voorzichtig met de hand in

warm water (ca. 40 oC) en schoonmaakmiddel. Spoel de luchtfilter zorgvuldig uit en

laat hem helemaal opdrogen. Niet in de zon leggen om te drogen. Monteer de

luchtfilter (9) weer op de luchtinlaatrooster (8) en plaats de rooster (8) weer in het

toestel. Hierbij moet een duidelijke klik hoorbaar zijn.

6. Maak de buitenkant van het airconditioningstoestel met een vochtige, zachte doek

schoon. Gebruik hiervoor geen benzine, verdunner of andere chemicaliën.

7. Neem het toestel weer in gebruik zoals beschreven onder “Gebruikshandleiding”.

Desinfecteren

1. Om de twee weken dient u na de reiniging aanvullend een desinfectie uitvoeren,

maar alleen voor de volgende onderdelen van het airconditioningstoestel:

Watertank binnenkant (5).

2. Gebruik hiervoor een gebruikelijk desinfectiemiddel op alcoholbasis of alcohol

met een hoog percentage. Dit oppervlaktedesinfectiemiddel is een alcoholmengsel

dat in elke apotheek in een spuitbus verkrijgbaar is. Beide middelen zijn volledig

onschadelijk als u de betreffende onderdelen na de behandeling zorgvuldig

afspoelt.

3. Maak de buitenkant met een vochtige, zachte doek schoon.

4. Neem het airconditioningstoestel weer in gebruik zoals beschreven onder

“Gebruikshandleiding”.

Onderhoud en opslag

1. Wanneer u het airconditioningstoestel gedurende langere tijd niet wilt gebruiken

(één week of langer), reinigt u het apparaat zoals beschreven onder “Wekelijkse

reiniging”en “Desinfecteren”.

2. Laat het airconditioningstoestel en alle onderdelen goed drogen.

3. Het toestel mag niet met een vieze luchtfilter (9) en met een gevulde watertank

(5) worden opgeslagen.

4. Bewaar het toestel rechtop staand op een koele, droge plaats.

Oplossing

1. Stop de netstekker in de contactdoos.

2. Controleer de zekeringenkast of neem contact op

met een expert.

3. Wacht, totdat de tijd is afgelopen of deactiveer de

timer.

1. Leeg de watertank.

2. Wacht, totdat 3 minuten zijn verstreken.

3. Stel de temperatuur opnieuw in.

1. Selecteer een lagere temperatuur.

2. Reinig de luchtfilter.

3. Zorg ervoor dat de luchtinlaat- en -uitlaatopening

open is.

4. Het duurt langer, voordat de temperatuur in de

kamer daalt.

5. Sluit deuren en ramen.

Plaats het airconditioningstoestel op een effen

oppervlak.

Mogelijke oorzaak

1. De netstekker is niet aangesloten op de

contactdoos.

2. De contactdoos is defect.

3. De via de timer geprogrammeerde tijd is nog niet

afgelopen.

1. De watertank-LED knippert, de watertank is vol.

2. Het is nog geen 3 minuten geleden sinds het

apparaat is uitgeschakeld.

3. De kamertemperatuur is lager dan de ingestelde

temperatuur (bedrijfsmodus KOELEN).

1. De geprogrammeerde temperatuur is bijna gelijk

aan de kamertemperatuur.

2. De luchtfilter is verstopt.

3. De luchtinlaat- of

-uitlaatopening is geblokkeerd of afgedekt.

4. In de kamer is het erg warm.

5. Deuren en/of ramen staan open.

Het toestel staat niet op een effen oppervlak.

FOUTEN OPLOSSEN

Fout

Het airconditioningstoestel werkt niet.

Het toestel werkt niet als het via de AAN/UIT-toets

wordt ingeschakeld.

Slechte koelprestatie

Hoog geluidsniveau of vibratie

KOOPVOORWAARDE

De koper aanvaardt als koopvoorwaarde de verantwoordelijkheid voor het correcte gebruik en onderhoud van dit KAZ-product in overeenstemming met de

bedieningshandleiding. De koper en de gebruiker moet zelf beoordelen wanneer en hoe lang hij dit KAZ-product gebruikt.

OPGEPAST: WANNEER ZICH PROBLEMEN MET DIT KAZ-PRODUCT VOORDOEN, NEEM DAN DE AANWIJZINGEN IN DE GARANTIEVOORWAARDEN IN ACHT. PROBEER NOOIT OM

DIT KAZ-PRODUCT ZELF TE OPENEN OF TE REPAREREN, OMDAT HIERDOOR DE GARANTIE VERVALT EN PERSOONLIJKE LETSELS EN MATERIËLE SCHADE KUNNEN ONTSTAAN.

Technische wijzigingen voorbehouden.

NEDERLANDS

AMD-50E

586

2.4

2.0

Table of contents

Languages:

Other Duracraft Air Conditioner manuals

Duracraft

Duracraft AMD-8500E User manual

Duracraft

Duracraft AMD-8500E User manual

Duracraft

Duracraft AMD-67E User manual

Duracraft

Duracraft AMD-8500E User manual

Popular Air Conditioner manuals by other brands

Nordic Home

Nordic Home AC-511 user manual

Haier

Haier AU422XIBAA Service manual

Costway

Costway FP10234 instructions

Sealey

Sealey SAC12000.V5 instruction manual

Gree

Gree GMV-ND22PL/B-T owner's manual

Aircalo

Aircalo MISTRAL M30 Installation and maintenance manual

INVENTOR

INVENTOR V6MCRI32-18WiFiR Installation guides

Panasonic

Panasonic CS-A18GKD Service manual

Frigidaire

Frigidaire Home Comfort FRA09EPT1 Product specifications

Frigicoll

Frigicoll MIH22Q1N18 Installation and owner's manual

Shivaki

Shivaki SSH-I076BE Service manual

Carrier

Carrier COMFORT 50EZ-A30 installation instructions

Dometic

Dometic L 300 Service instruction

Carlton

Carlton CPA 10000 instructions

Samsung

Samsung AC026MNADKH/EU quick guide

Samsung

Samsung AQ18AWAN user manual

Lennox

Lennox TSA036H4N41 installation instructions

rollibot

rollibot ROLLICOOL 208 user manual

Duracraft AMD-50E User manual

Popular Air Conditioner manuals by other brands
