Bedienungsanleitung Betätigungsplatte A2, für WC, Glas
Operating instructions Actuator plate A2 for toilet, glass
Notice d’utilisation Plaque de commande A2, pour WC, verre
Gebruiksaanwijzing Bedieningsplaat A2, voor wc, glas
Manual de uso
Placa de accionamiento A2, para inodoro,
vidrio
Istruzioni d’uso Placca di comando A2, per WC, vetro
Manual de instruções Placa de acionamento A2, para WC, vidro
Betjeningsvejledning Betjeningsplade A2, glas
Käyttöohje Huuhtelupainike A2 WC:lle, lasia
Bruksanvisning Betjeningsplate A2, for toalett, glass
DuraSystem
®

1
en defrnlesitptdafino
Bedienungsanleitung 2
Operating instructions 32
Notice d‘utilisation 60
Gebruiksaanwijzing 89
Manual de uso 118
Istruzioni d‘uso 148
Manual de instruções 177
Betjeningsvejledning 206
Käyttöohje 234
Bruksanvisning 262

2
Inhalt
. Übersichtsbilder ......................................................................................... 
. Betätigungsplatte.............................................................................. 
LED-Anzeige auf der Betätigungsplatte..................................................
. Fernbedienung ................................................................................. 
. Personenerfassung ........................................................................... 
LED-Anzeige auf der Betätigungsplatte..................................................
. Erklärung der Signalwörter und Symbole.................................................... 
. Zu Ihrer Sicherheit...................................................................................... 
. Bestimmungsgemäßer Gebrauch ....................................................... 
. Sicherheitshinweise .......................................................................... 
. Inbetriebnahme........................................................................................ 
. Grundlagen berührungsloser Bedienung .................................................. 
. Bedienung ................................................................................................ 
. Spülung .......................................................................................... 
Große Spülung auslösen.......................................................................
Kleine Spülung auslösen ......................................................................
Spülmenge einstellen...........................................................................
Auto-Spülen aktivieren/deaktivieren ....................................................
Spülkasten entleeren ...........................................................................
Hygienespülung aktivieren/deaktivieren ..............................................
Hygienespülung einstellen ..................................................................
Manuell auslösen .................................................................................
. Geruchsabsaugung (nur bei #WD)............................................ 
Geruchsabsaugung manuell aktivieren/deaktivieren ...........................
Nachlaufzeit einstellen.........................................................................
Absaugleistung einstellen.....................................................................
. Weitere Einstellungen ..................................................................... 
Reinigungsfunktion einschalten ...........................................................
Nachtlicht deaktivieren/aktivieren .......................................................
Kindersicherung aktivieren/deaktivieren..............................................
Reset ...................................................................................................
. Personenerfassung einstellen.......................................................... 
Normalmodus anpassen ......................................................................
. Notstromversorgung ................................................................................ 
de

3
. Batteriewechsel........................................................................................ 
Betätigungsplatte entfernen.................................................................
Kabel abziehen ....................................................................................
Montagerahmen entfernen...................................................................
Revisionsschutzplatte herausnehmen...................................................
Batteriefach auslösen...........................................................................
Alte Batterie entfernen.........................................................................
Neue Batterie einlegen.........................................................................
Batteriefach einsetzen .........................................................................
Kabel legen..........................................................................................
Gewindestange eindrehen....................................................................
Revionsschutzplatte einsetzen .............................................................
Montagerahmen anbringen..................................................................
Kabel an Betätigungsplatte anschließen...............................................
Betätigungsplatte anbringen................................................................
. Reinigung und Pflege................................................................................ 
Reinigung.............................................................................................
. Entsorgung............................................................................................... 
. Elektro- und Elektronikgeräte ......................................................... 
. Batterien......................................................................................... 
. Verpackungsmaterial ..................................................................... 
. Hilfe im Problemfall.................................................................................. 
. Technische Daten ...................................................................................... 
. Typenschild..................................................................................... 
. Betätigungsplatte A....................................................................... 
. Batterie .......................................................................................... 
de

4
1. Übersichtsbilder
1.1 Betätigungsplatte
LED-Anzeige auf der Betätigungsplatte
Orange Notstrombetrieb, eingeschränke Funktionalität
Blau aufblinkend Einstellungen werden über Fernbedienung
vorgenommen
Bereichsminimum bzw. -maximum erreicht (blinkt
3Mal in Folge)
Geruchsabsaugung Kleine Spülung
Große Spülung
LED LED
de

5

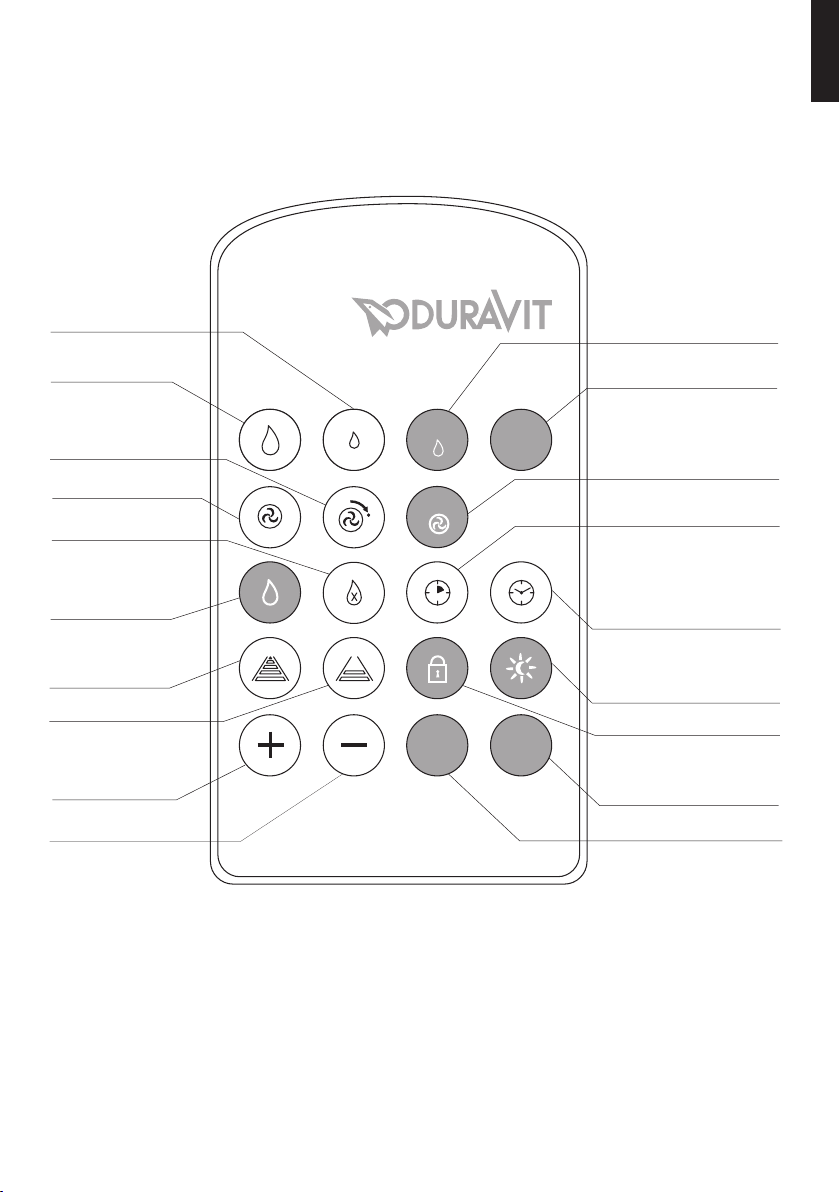

1.2 Fernbedienung
AUTO
RESET
AUTO
ON OFF
Automatisches Spülen
Startpunktverschiebung
Kleine Spülmenge
Ein
Hygienespülung
Reset
Geruchsabsaugung (Auto)
Intervallzeit
Nachtlicht
Große Spülmenge
Lüfter Nachlaufzeit
Anzahl Spülpakete
Verringern
Nahbereich
Fernbereich
Erhöhen
Kindersicherung
Lüftergeschwindigkeit
Aus
de

6

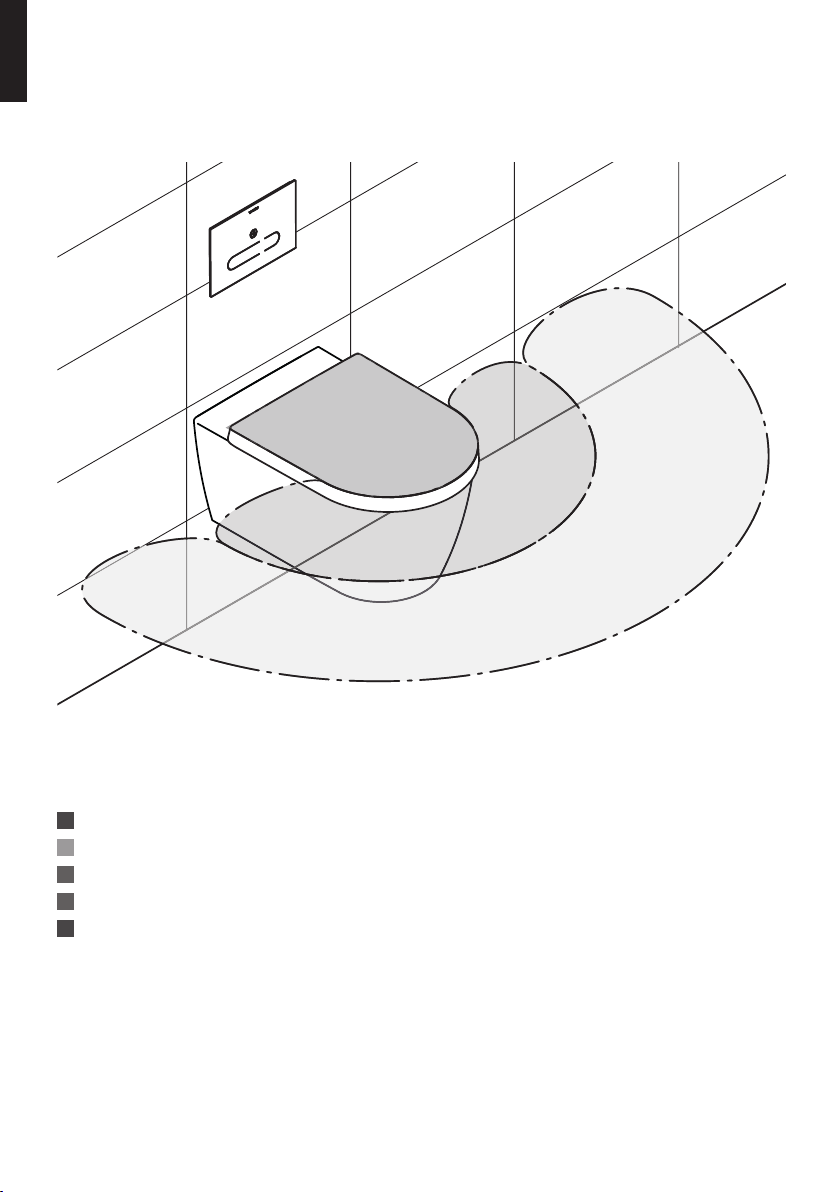

1.3 Personenerfassung
LED-Anzeige auf der Betätigungsplatte
Türkis Einstellung Fernbereich (Bereich 1)
Gelb Einstellung Zwischenbereich, automatisch (Bereich 2)
Rot Einstellung Nahbereich (Bereich 3)
Rot aufblinkend Wechsel in Sondermodus erfolgt
Blau aufblinkend Wechsel in Normalmodus erfolgt
2
3
1
de

7
2. Erklärung der Signalwörter und Symbole
GEFAHR Bei hohem Risiko, tödlichen Gefahren, schweren Verletzungen
WARNUNG Bei mittlerem Risiko, schweren Verletzungen
HINWEIS Bei Sachschäden
Folgende Symbole werden verwendet:
> Hier werden Sie zu einer Handlung aufgefordert.
Hier finden Sie einen Tipp!
3. Zu Ihrer Sicherheit
Damit Sie viele Jahre Freude an Ihrer Betätigungsplatte A2 haben, lesen Sie bitte
diese Bedienungsanleitung, insbesondere die Sicherheitshinweise, aufmerksam
durch. Bewahren Sie die Bedienungsanleitung sorgfältig auf und geben Sie sie
gegebenenfalls an den neuen Besitzer weiter.
Diese Bedienungsanleitung entspricht dem technischen Stand des Gerätes zum
Zeitpunkt der Drucklegung. Duravit behält sich das Recht vor, im Sinne der
Weiterentwicklung Änderungen vorzunehmen.
3.1 Bestimmungsgemäßer Gebrauch
Die Duravit Betätigungsplatte A2 ist zur Spülauslösung der DuraSystem®
WC-Elemente mit integrierter Hygienespülung #WD1013 bzw. #WD1014 bestimmt.
Der Gebrauch der Betätigungsplatten ist auf den Innenbereich beschränkt. Jede
andere Verwendung gilt als nicht bestimmungsgemäß. Duravit übernimmt keine
Haftung für Folgen nicht bestimmungsgemäßen Gebrauchs.
de

8
3.2 Sicherheitshinweise
Nachfolgende Sicherheitshinweise aufmerksam lesen und befolgen!
Anforderungen an den Nutzer
Kinder und Personen, denen es an Wissen oder Erfahrung im Umgang mit dem
Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen
Fähigkeiten eingeschränkt sind, dürfen das Gerät nur nach Unterweisung bezüglich
des sicheren Gebrauches des Gerätes oder unter Aufsicht benutzen.
GEFAHR
Gesundheitsschäden durch elektrischen Schlag
Der Kontakt mit Strom kann zu elektrischem Schlag führen
> Benutzen Sie das Produkt NICHT, wenn es nicht ordnungsgemäß funktioniert oder
die Kabel beschädigt sind. Unterbrechen Sie sofort die Stromversorgung.
Kontaktieren Sie [email protected].
> Trennen Sie stets die Netzspannung BEVOR Sie die Betätigunsplatte demontieren
und auch bei einem Batteriewechsel.
HINWEIS
Produktschäden und/oder Sachschäden durch unsachgemäßen Gebrauch
Unsachgemäßer Gebrauch kann zu Schäden am Produkt, Unfällen und
Betriebsstörungen führen.
> Montieren Sie die Betätigungsplatte NICHT in frostgefährdeten Räumen. Die
Raumtemperatur sollte 4°C nicht unterschreiten.
> Setzen Sie die Betätigungsplatte NICHT direkter Wassereinwirkung oder direkter
Sonneneinstrahlung aus.
> Verwenden Sie KEIN Zubehör, das nicht von Duravit empfohlen wird.
> Achten Sie darauf, dass das Glas der Betätigungsplatte nicht beschlagen oder
nass ist.
> Verwenden Sie keine scheuernden, aggressiven oder chemischen Reinigungsmittel.
> Platzieren Sie keine Gegenstände im Erfassungsbereich der Betätigungsplatte.
> Verwenden Sie ausschließlich die beigelegten Sauger zum Demontieren der
Betätigungsplatte.
Produkt- und/oder Sachschäden durch nicht-fachmännische Reparaturversuche
Nicht-fachmännische Reparaturversuche können zu Schäden am Produkt, Unfällen
und Betriebsstörungen führen.
> Nehmen Sie bei Hinweisen auf Beschädigung oder Defekt KEINE Veränderungen,
Manipulationen, Zusatzinstallationen oder Reparaturversuche an der Betätigungsplatte
vor.
de

9
> Reparaturen dürfen nur von qualifizierten Elektroinstallateuren oder Technikern
durchgeführt werden.
Hinweise zum Gebrauch von Batterien
Batterien befinden sich in der Fernbedienung und zur Notstromversorgung an der
Betätigungsplatte selbst.
GEFAHR
Lebensgefahr bei Verschlucken
Batterien können bei Verschlucken lebensgefährlich sein.
> Bewahren Sie Batterien für Kleinkinder unerreichbar auf.
> Wurde eine Batterie verschluckt, nehmen Sie sofort ärztliche Hilfe in Anspruch.
WARNUNG
Gesundheitsschäden durch auslaufende Batteriesäure
Auslaufende Batteriesäure kann Verletzungen verursachen.
> Vermeiden Sie, wenn Batteriesäure ausgelaufen ist, den Kontakt mit Haut, Augen
und Schleimhäuten.
> Spülen Sie bei Kontakt mit der Säure die betroffenen Stellen mit viel klarem
Wasser und suchen Sie umgehend einen Arzt auf.
HINWEIS
Produkt- und/oder Sachschäden
Unsachgemäßer Gebrauch kann Schäden am Produkt und/oder Sachschäden
verursachen.
> Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert,
auseinandergenommen, ins Feuer geworfen oder kurzgeschlossen werden.
> Nehmen Sie verbrauchte Batterien immer sofort aus der Fernbedienung. Diese
können auslaufen und so Schäden verursachen.
> Reinigen Sie Batterie und Kontakte vor dem Einlegen der Batterie. Achten Sie auf
die richtige Polarität.
> Entfernen Sie die Batterien, wenn Sie die Fernbedienung für längere Zeit nicht
benutzen.
> Setzen Sie Batterien keinen extremen Bedingungen aus: Legen Sie sie nicht auf
heißen Oberflächen ab und setzen Sie sie nicht direkter Sonneneinstrahlung aus.
Es besteht sonst erhöhte Auslaufgefahr.
> Legen Sie immer passende Batterien ein (s. 12.3 Batterie). Das Einlegen falscher
Batterien kann zu gefährlichen Situationen führen.
