Dynaudio TV4 User manual

Mount Bracket To Wall
1
NOTE:
?For ease of installation mount bracket on wall using position 1 and
mark other positions using a spirit level. Then remove fixings from
position 1, remove bracket and drill other positions
?Use Fixings suitable for your type of wall construction.
?Use All available fixing points
?If in any doubt of the suitability of the wall, it's construction or what
type of fixings to use, consult a qualified builder or installer.
?Read these instructions carefully before installing your equipment.
?Install the wall bracket in a suitable location using fixings which are appropriate for the wall material and
structure. Consult a qualified builder if you are in any doubt as to the structural integrity of the wall.
?Do not attempt to alter or modify any part of the wall mount or it's attachments.
?Do not use if any parts are broken or appear to be damaged.
?Tighten all bolts and fixings securely. Only use fixings provided with this bracket.
?Do not mount your tv near to sources of heat or moisture.
?Always have a minimum of two persons to install the wall bracket and tv.
1
1
Home Systems Professional Automotive Multimedia
Performance TV Wall Bracket (37" to 55" TVs)
Instruction Manual
TV4
TV Fixing Kit
A- M4 x 20mm
B- M5 x 20mm
C- M6 x 20mm
D- M8 x 25mm
E- M8 x 35mm
J- M6 x 16mm
K- M8 Nut
F - M4
G- M5
x2
x8
H- M8
I- M6
x4
x4
x4
x4
I- M6
J- M8
M- M5
N- M4
ENG

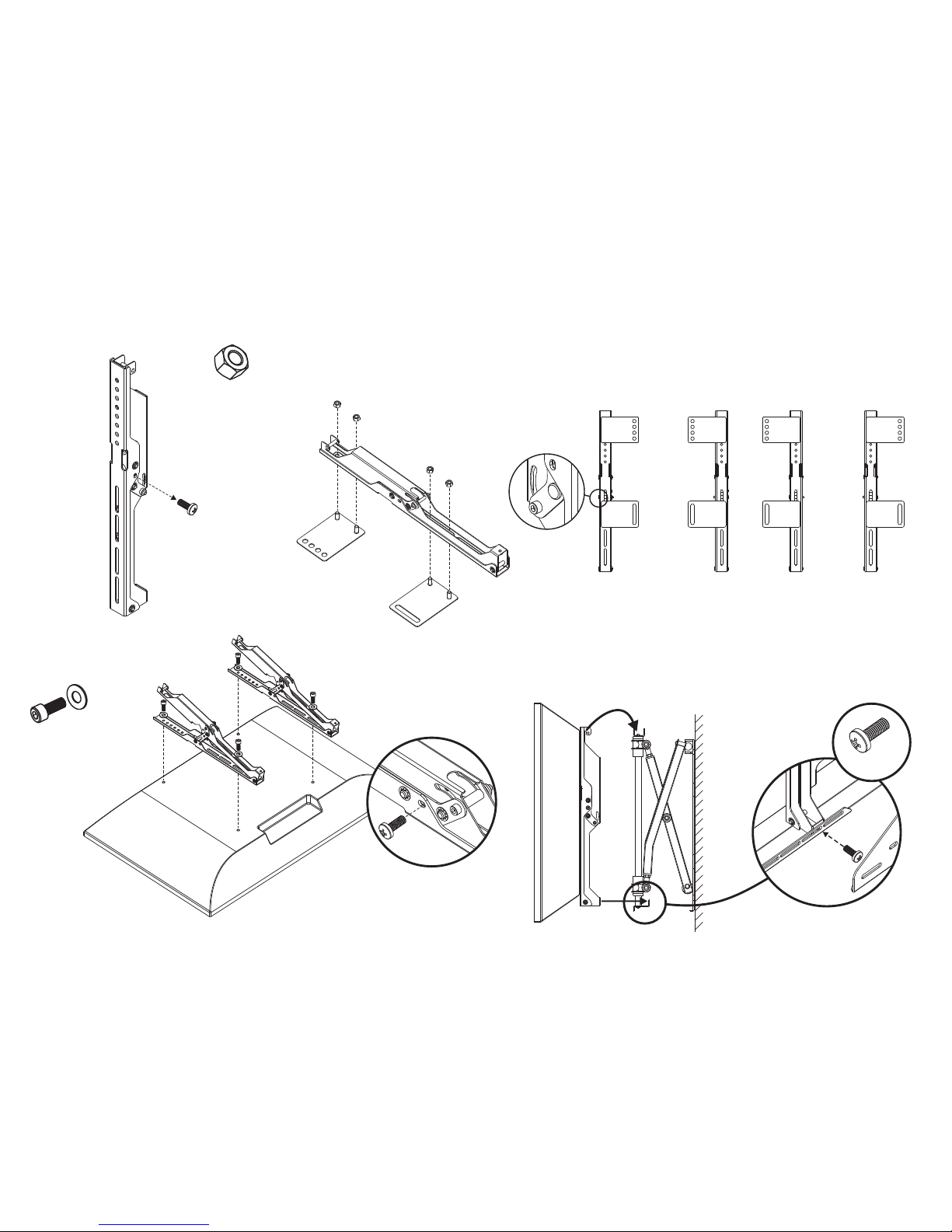

Attach Arms To TV Hang and secure
TV on wall plate
34
2Prepare arms for
mounting
a
a
a
b
b
b
NOTE;
For fixing points under 400mm or over 700mm
Horizontally use the extension plates provided. Fit
extension plates as shown (below) in positions shown
(right) according to Horizontal spacing between fixing
points. Attach arms to TV using holes and slots in
extension plates.
Kx8
Position plates inwards for
fixing centres less than 400mm
Horizontally
Position plates outwards for
fixing centres greater than
700mm Horizontally
Tilt lock bolt
to outside
Remove vertical
locking screw and
retain screws for later
A-Gx4
Re-insert vertical locking
screws retained from stage 2
Jx2

5Using the tilt function 1. Remove Vertical Lock Screw (a) from each arm 2. loosen Tilt Lock Screw (b) on each arm
3. Adjust tilt to desired level 4. Tighten Tilt Lock Screw (b) on both arms
a
b
a- Vertical Lock Screw
b- Tilt Lock Screw
NOTE:
Make sure that the Tilt Lock Screw (b) is
tight before removing Vertical Lock Screw (a)
NOTE:
The TV must be supported whilst undoing the
Tilt Lock Screw (b). It is advisable to have at least two
people to help complete this stage of the install.
NOTE:
To reset the bracket to it's vertical position, reverse
stage 5 and re-insert the Vertical Lock Screw into both arms.

Befestigen der TV-Wandhalterung an der Wand
1
HINWEIS:
?Fixieren Sie die Wandhalterung zuerst nur provisorisch an den
Positionen 1. Richten Sie die Halterung dann mit Hilfe einer
Wasserwaage aus und markieren Sie die Positionen für die übrigen
Löcher. Entfernen Sie die Halterung wieder und bohren Sie die
entprechenden Löcher in die Wand.
?Verwenden Sie nur Befestigungsmaterial (Dübel, Schrauben), das für
die Eigenschaften der Wand speziell geeignet ist.
?Bestehen Zweifel über die Eignung der Wand, ihre Beschaffenheit
oder das für die Wand geeignete Befestigungsmaterial, beauftragen
Sie bitte einen Handwerker.
?Nutzen Sie alle an der Wandhalterung vorgesehenen Löcher für die
Befestigung aus.
1
1
Home Systems Professional Automotive Multimedia
Performance Wandhalterung für TV-Displays
von 37“ – 55“ Bilddiagonale
Montage-Anleitung
TV4
TV-Montagematerial
A- M4 x 20mm
B- M5 x 20mm
C- M6 x 20mm
D- M8 x 25mm
E- M8 x 35mm
J- M6 x 16mm
K- M8 Mutter
F - M4
G- M5
x2
x8
H- M8
I- M6
x4
x4
x4
x4
I- M6
J- M8
M- M5
N- M4
DE
?Bitte lesen Sie diese Anleitung vor Montage der TV sorgfältig durch.
?Vergewissern Sie sich vor Installation der TV , ob die vorgesehene Wandfläche für die hängende
Befestigung der entsprechenden Last geeignet ist. Verwenden Sie nur Befestigungsmaterial, das auf die
Eigenschaften der Wand abgestimmt ist. Im Zweifel beauftragen Sie bitte einen Handwerker.
?Nehmen Sie keine Änderungen an der TV oder ihren Anbauteilen vor.
?Verwenden Sie die TV nicht, wenn Sie Beschädigungen irgendwelcher Art feststellen oder vermuten.
?Achten Sie bei der Befestigung von Schrauben und Muttern auf deren festen und sicheren Sitz.
?Verwenden Sie nur das mitgelieferte Montagematerial.
?Montieren Sie das TV-Display nicht in der Nähe von Wärmequellen oder in feuchter Umgebung.
?Nehmen Sie für die Montage der TV und des TV-Displays stets eine zweite Person zur Hilfe.
4
4
4
4
4

Montage der Arme am TV-Display Einhängen und Sichern des
Displays an der Wandhalterung
34
2Vorbereiten der Arme zur Montage
a
a
a
b
bb
HINWEIS:
Liegen die Befestigungspunkte des TV-Gerätes waagerecht
weniger als 400mm oder mehr als 700 mm auseinander,
verwenden Sie die beiliegenden Erweiterungsplatten. Bringen Sie
diese gemäß der unteren Abbildung in eine der rechts gezeigten
Positionen, entsprechend dem Lochabstand am TV-Display. Die
Verbindung mit dem TV-Display erfolgt über die Löcher und
Langlöcher der Erweiterungsplatten.
Kx8
Erweiterungsplatten nach
innen für waagerechte
Lochabstände unter 400 mm.
Erweiterungsplatten nach außen
für waagerechte
Lochabstände über 700 mm.
Die Schraube für die
Fixierung der Neigung
weist nach außen
Entfernen Sie die Schrauben
für die senkrechte Arretierung
(sie werden später wieder gebraucht).
A-Gx4
Wiedereinsetzen der Schrauben
für die senkrechte Arretierung
Jx2

5Einstellung der senkrechten Neigung 1. Schraube zur senkrechten Arretierung (a)
an beiden Armen entfernen
2. Schrauben zur Neigungswinkel-Fixierung an
beiden Armen lösen
3. Einstellen der senkrechten Neigung in die
gewünschte Position
4. Festziehen der Schrauben (b) an beiden Armen
a
b
a- Schraube zur senkrechten
Arretierung
b- Schraube zur Fixierung des
Neigungswinkels
HINWEIS:
Stellen Sie vor dem Lösen der Schrauben
(a) sicher, dass die Schrauben (b) festgezogen sind.
HINWEIS:
Das TV-Display muss beim Lösen der
Schrauben (b) abgestützt werden. Dazu sollten zwei
Hilfspersonen zur Verfügung stehen.
HINWEIS:
Um das TV-Display wieder in senkrechter Position
zu fixieren, ist Schritt 5 in umgekehrter Reihenfolge durchzuführen.
Danach sind wieder die Schrauben (a) zu montieren.
