Dynex DX-40L150A11 Installation and operation manual

TVHD ACL de 40 po
GUIDE
D’INSTALLATION
RAPIDE
DX-40L150A11
Télécommande
avec piles
(2 de type AAA)
Câble vidéo à
composantes
Cordon
d’alimentation
c.a.
Socle pour téléviseur avec 4 vis
Guide d’installation rapide
Câble HDMI
(non fourni)
Périphérique HDMI
Arrière du téléviseur
Câble audio
G/D
200 mm Vis M6
200 mm
Arrière du téléviseur Décodeur TV câblée ou récepteur satellite
Câble HDMI
Câble vidéo ou S-Vidéo
Câble vidéo à composantes
Prise secteur
Câble coaxial de 75 ohms
Câble AV
Arrière du téléviseur
Magnétoscope
Câble audio
Câble
S-Vidéo
Arrière du téléviseur
Magnétoscope
Câble audio Système audio
numérique
Arrière du téléviseur
Câble optique numérique
Arrière du téléviseur Amplicateur audio
Câble audio
Ordinateur
Arrière du téléviseur
Câble VGA
Câble audio
Arrière du téléviseur
Console de jeux vidéo
Caméscope
Côté du
téléviseur
Câble AV
Câble audio
Périphérique vidéo à
composantes
Arrière du téléviseur
Câble vidéo à
composantes
ENTRÉE ANT/ TV CÂBLÉE
Touches latérales
Installation du socle
1Retirer le socle de la boîte et le poser sur une table ou un établi.
2Positionner le téléviseur sur une surface plane et matelassée.
3Aligner le socle avec le téléviseur tel qu’illustré.
4Fixer le socle à l’axe avec les quatre vis fournies.
Installation d’un support de montage mural
1Poser le téléviseur avec l’écran tourné vers le bas sur une table ou un établi.
Veiller à mettre au préalable un coussin souple ou un tissu de protection
an d’éviter de rayer le téléviseur.
2Retirer les quatre vis de xation du socle au téléviseur, puis enlever le socle.
3Retirer les quatre vis de xation du support du socle au téléviseur, puis
extraire le support.
4Utiliser les vis fournies avec le
support de montage mural pour
xer celui-ci au dos du téléviseur.
Préparation de la télécommande
1Appuyer sur le cliquet de verrouillage du couvercle du compartiment des
piles pour enlever le couvercle.
2Insérer deux piles AAA dans le compartiment. Veiller à ce que les pôles + et –
des piles coïncident avec les repères + et – gurant à l'intérieur du
compartiment.
3Remettre le couvercle en place. Vérier que le cliquet s'enclenche.
Pour programmer la télécommande universelle existante an qu'elle
fonctionne avec ce téléviseur Dynex, se référer au tableau ci-dessous pour les
codes les plus courants. En cas de dicultés pour programmer la
télécommande ou pour rechercher un code de télécommande diérent, aller
sur le site www.dynexproducts.com pour recueillir l’information la plus récente
sur les codes de télécommande.
Connexion d’un lecteur DVD ou Blu-ray, d’un
décodeur de TV câblée, d’un récepteur satellite
ou d’une console de jeux vidéo
Utilisation du port HDMI (optimal)
Utilisation du port vidéo à composantes (meilleur)
Remarque : Les câbles présentent souvent un codage couleur correspondant aux
connecteurs. Connecter le jaune au jaune, le rouge au rouge et le blanc au blanc.
Utilisation du port S-vidéo (acceptable)
Utilisation du port composite (acceptable)
Connexion d’une antenne
Connexion d’un système de cinéma maison
Utilisation d’un câble audio analogique :
Remarque : Les connecteurs et les prises des câbles présentent le plus souvent un
codage couleur. Faire correspondre les couleurs lors de la connexion du câble AV.
Utilisation d’un câble audio numérique :
Remarque : La prise de sortie numérique (DIGITAL OUTPUT) ne fonctionne qu’avec
des canaux TV numériques.
Connexion d’un ordinateur
Philips
PHDVD5, PH5DSS,
PMDVR8, PDVR8
115
DirectTV
RC23
10463
RCA
RCU807
135
One for All
URC-6690
0464
Sony
RM-VL600
8043
Comcast
M1057
0463
Dish Network
VIP508, VIP622
720
Motorola
DRC800
0463
TIVO
Series 3, HD
0091
Modèles et marques de télécommandes universelles Modèles et marques de décodeurs
Codes des téléviseurs pour la télécommande universelle (pour tous les téléviseurs Dynex fabriqués après le 1er janvier 2007)

TVHD ACL de 40 po I GUIDE D’INSTALLATION RAPIDE I DX-40L150A11
Power cord
Power outlet
Permet d'acher le Menu principal.
Permet de revenir à l’écran précédent.
Permet de fermer le menu.
Touches pour sélectionner les menus, régler les
options sélectionnées ou déplacer le curseur
sur l’écran à gauche ou à droite.
Permettent de sélectionner les options des menus.
Permet de conrmer la sélection ou d'accéder à
un sous-menu.
Permettent de modier
le volume sonore.
Permet de
changer de canal.
CH^
CH
^
Prise secteur Cordon d’alimentation

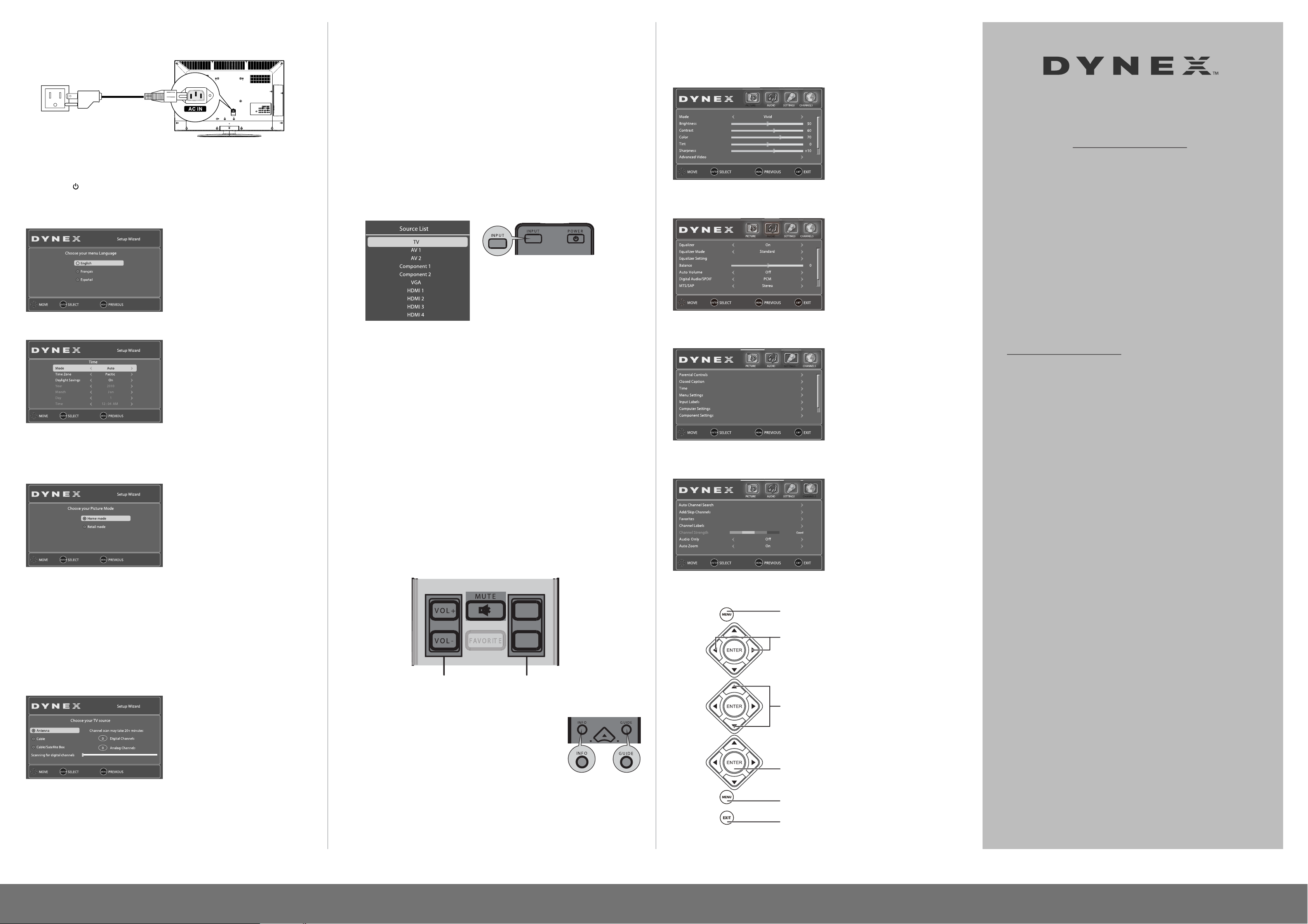

Connexion de l’alimentation
Brancher le cordon d'alimentation sur la prise d'entrée c.a. (AC IN) au dos du
téléviseur, puis l'autre extrémité sur une prise secteur.
Mise en marche du téléviseur pour la première fois
1Vérier que les piles ont été insérées dans la télécommande, que les périphériques
ont été connectés au téléviseur et que le cordon d’alimentation c.a. est branché.
2Appuyer sur (Marche/Arrêt), puis attendre quelques secondes. L’écran initial
de l’assistant de conguration (Setup Wizard) s’ouvre (uniquement la première
fois que le téléviseur est mis en marche) sur l'écran du choix de la langue des
menus (Choose your menu Language).
3Appuyer sur ou pour sélectionner la langue des menus souhaitée, puis
sur ENTER (Entrée). L'écran de l’heure (Time) s’ouvre avec Mode en surbrillance.
4Appuyer sur ou pour mettre en surbrillance le mode Auto (la date et
l'heure sont automatiquement réglées par la source du signal TV, en fonction
du fuseau horaire sélectionné) ou Manual (pour régler la date et l'heure
manuellement), puis appuyer sur ENTER (Entrée). L’écran du choix du mode
image (Choose your Picture Mode) s’ache.
5Appuyer sur ou pour sélectionner le mode à la maison (Home Mode) ou
le mode commercial (Retail Mode), puis appuyer sur ENTER (Entrée). Si le
mode à la maison (Home mode) est sélectionné [mode par défaut : même
réglage que le mode image d'économie d'énergie (Energy Savings)], l'écran
Choose your TV source (Choix de la source TV) s'ache.
- OU -
En cas de sélection du mode commercial (Retail Mode) [même réglage que le
mode image vif (Vivid)], un message demande « Are you sure you want Retail
mode? (Êtes-vous sûr de vouloir le mode commercial?) Since in this mode
Energy saving is not realized. » (Car dans ce cas le Mode économie d’énergie est
désactivé.) Cliquer sur Yes (Oui) pour continuer ou sur No (Non) pour quitter.
6Appuyer sur ou pour sélectionner Antenna (Antenne), Cable (TV câblée)
ou Cable/Satellite Box (Décodeur TV câblée/satellite), en fonction du type de
connexion utilisé.
• En cas d’utilisation d’une antenne pour un signal TV standard ou HD,
sélectionner Antenna (Antenne).
• Si la TV câblée est connectée directement au téléviseur (sans utilisation de
décodeur), sélectionner Cable (TV câblée).
• Si la TV câblée est connectée au téléviseur à travers un décodeur,
sélectionner Cable/Satellite Box (Décodeur TV câblée/satellite).
7Appuyer sur
quand la sélection a été eectuée. L’écran de recherche des
canaux s’ache. Si Antenna (Antenne) ou Cable (TV câblée) ont été
sélectionnés, le téléviseur recherche automatiquement les canaux
disponibles dans la zone de réception et enregistre l'information les
concernant dans la liste des canaux. Ceci peut prendre plusieurs minutes.
Pendant la recherche, le téléviseur ache l'information relative à la
progression de la recherche.
- OU -
Si l’option Cable/Satellite Box (Décodeur TV câblée/satellite) a été
sélectionnée, la recherche des canaux n’est pas nécessaire et l’écran invite
l’utilisateur à sélectionner la source d’entrée correcte pour le décodeur utilisé.
Appuyer sur EXIT (Quitter) pour fermer le menu.
8Sélectionner la source d’entrée vidéo correspondante dans le menu INPUT SOURCE.
Sélection de la source d'entrée vidéo
1Mettre le téléviseur en marche, puis appuyer sur la touche INPUT (Entrée)
de la télécommande ou du téléviseur. Le menu INPUT SOURCE (Source
d’entrée) s’ache.
2Appuyer sur ou pour mettre en surbrillance la source vidéo, puis sur
ENTER (Entrée).
Il est également possible de sélectionner la source à l'entrée à l'aide des
touches suivantes de la télécommande :
• TV : permet de passer Mode TV.
• VIDEO : appuyer une fois sur cette touche pour sélectionner AV1 et deux
fois pour sélectionner AV2.
• COMP : appuyer une fois sur cette touche pour sélectionner Component 1
(Composantes 1) et deux fois pour sélectionner Component 2 (Composantes 2).
• HDMI : appuyer de façon répétée sur cette touche pour alterner entre les
entrées HDMI.
• VGA : permet d’acher l’écran de l’ordinateur connecté au téléviseur.
Sélection d'un canal
• Appuyer sur CH^ ou CH
^
pour passer au canal supérieur ou inférieur.
• Appuyer sur les touches numériques pour saisir le numéro de canal
souhaité, puis attendre que le canal change ou appuyer sur ENTER
(Entrée) pour changer de canal immédiatement.
Réglage du volume
• Appuyer sur VOL+ ou VOL- pour augmenter ou diminuer le volume.
• Appuyer sur MUTE (Sourdine) pour couper temporairement le son.
Appuyer de nouveau sur MUTE pour rétablir le son.
Achage des informations relatives à un canal
• Appuyer sur INFO pour acher une bannière
d’information. La bannière d'information ache des
informations sur l’émission en cours, comme le
numéro du canal, la source d’entrée vidéo et la résolution.
• Digital signal information (Information en mode
numérique) : elle inclut le numéro de canal, le nom de
la chaîne, l’étiquette du canal (si prédénie), le nom de l’émission diusée,
la classication TV, le type de signal, l’information sur l’audio, la résolution,
le mode des sous-titres codés, l’heure actuelle et les heures de début et de
n de l’émission en cours lors du visionnement d’un canal numérique.
• Analog signal information (Information en mode analogique) : inclut le
numéro de canal, l’étiquette du canal (si prédénie), le type de signal,
l’information sur l’audio et la résolution lors du visionnement d’un canal
analogique.
Garantie limitée d’un an
Aller sur le site www.dynexproducts.com pour toute
information complémentaire.
Pour toute aide
supplémentaire
Consulter le Guide de l’utilisateur! Ce guide complet
inclut toutes les informations nécessaires, depuis les
étapes de base aux fonctionnalités avancées.
Nous sommes à votre
disposition
www.dynexproducts.com
Pour le service à la clientèle, appeler le :
800-305-2204 (marchés américain et canadien)
01 800-926-3020 (marché mexicain)
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richeld, MN 55423-3645 É.-U.
Best Buy Imports, S. de R.L. de C.V. Av. Santa Fe 485, Segundo Piso,
Colonia Cruz Manca, Programa Parcial de Desarrollo Santa Fe,
Delegación Cuajimalpa, Distrito Federal, México 05349
RFC#BBI0802114Q2
© 2010 BBY Solutions, Inc., tous droits réservés.
DYNEX est une marque de commerce de BBY Solutions Inc., déposée
dans certains pays. Tous les autres produits et noms de marques sont
des marques de commerce appartenant à leurs propriétaires respectifs.
FRANÇAIS 10-0018
• Appuyer sur GUIDE pour acher le guide numérique des programmes,
qui peut indiquer une liste des émissions disponibles, leur horaire et un
résumé, suivant l’information fournie par le télédiuseur.
Aperçu des menus d’écran
Menu IMAGE
Menu AUDIO
Menu de CONFIGURATION
Menu des CANAUX
Parcours des menus avec la télécommande
