Televisor con LCD de 32", 37", 40" y 46"
GUÍA DE INSTALACIÓN
RÁPIDA
DX-32L150A11, DX-37L150A11, DX-40L130A11 y
DX-46L150A11
Cable de HDMI
(no se incluye)
Equipo con HDMI
Equipo de video
Cable de video
compuesto
Equipo de video
Cable de S-Video
Control remoto
y 2 pilas AAA
Cable de video
de componentes
Cable de
alimentación de CA
Base para televisor y tornillos
Guía de instalación rápida
Cable de video
de componentes
Equipo con video de
componentes
Vista posterior del televisor
Vista posterior del televisor
Vista posterior del televisor
Vista posterior del televisor
Vista posterior del televisor
Vista posterior del televisor
Vista posterior del televisor
Cable de la antena
Cable de audio
Cable de audio
Base
Agujeros de guía
Guías
Guías
Base
Tornillos M5
Agujeros de guía
Se muestra el modelo de 32"
a propósito de ilustración
Philips
PHDVD5, PH5DSS,
PMDVR8, PDVR8
115
DirectTV
RC23
10463
RCA
RCU807
135
One for All
URC-6690
0464
Sony
RM-VL600
8043
Comcast
M1057
0463
Dish Network
VIP508, VIP622
720
Motorola
DRC800
0463
TIVO
Series 3, HD
0091
Marcas y modelos de controles remotos universales Marcas y modelos de cajas decodicadoras
Códigos de TV para controles remotos universales (para todos los televisores Dynex fabricados después del 1 de enero de 2007)
Descripción del panel frontal y lateral
Instalación de la base
1Remueva la base de la caja y colóquela sobre una mesa o mesa de trabajo.
Nota: Se deberá prestar atención a la dirección de la base. La porción ancha de la base debe
estar orientada hacia la parte frontal del televisor.
2 Coloque el televisor sobre una supercie nivelada y acolchonada.
3Alinee la base con el televisor, según se muestra.
4Mueva la base delicadamente hasta que las pestañas en la columna de la
base coincidan con los agujeros guías en la base.
5Alinee los agujeros en la base con los agujeros en la columna de la base.
6Fije la base a la columna con los cuatro tornillos suministrados.
Instalación de un soporte para montaje en pared
1Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
supercie acolchonada y limpia para protegerlo de daños y rayones.
2Remueva los cuatro tornillos que sostienen la columna de la base al televisor
y remueva la columna de la base.
3Fije el soporte de montaje en pared (no se incluye) a la parte posterior de su
televisor usando cuatro tornillos M6 suministrados con el soporte.
Preparación del control remoto
1Presione el botón de liberación de la cubierta del compartimiento de las pilas
en la parte posterior del control remoto para retirarla.
2Inserte dos pilas AAA en el compartimiento de pilas. Compruebe que los
símbolos + y – en las pilas correspondan con los símbolos + y – en el
compartimiento de las pilas.
3Vuelva a colocar la cubierta.
Para programar su control remoto para que funcione con su televisor Dynex,
reérase a la tabla a continuación para encontrar códigos comunes. Si encuentra
problemas al programar su control remoto o necesita otro código de control
remoto, visite www.dynexproducts.com para obtener los últimos códigos para
control remoto.
Conexión de un reproductor de DVD o Blu-ray, de
una caja decodicadora paraTV por cable, de un
receptor de satélite o de una consola de
videojuegos
Uso de un puerto HDMI (óptimo)
Uso de video de componentes (mejor)
Uso del video compuesto (bueno)
Uso de la entrada S-Video (bueno)
Conexión de una antena
Conecte un cable de 75 ohmios (no se incluye) en la toma de entrada de la
antena o TV por cable (ANT/CABLE IN) en la parte posterior de su televisor y la
toma de salida de RF (RF OUT) en la antena.
Conexión de un sistema de cine en casa
Uso de un cable de audio analógico:
Nota: Los conectores del cable y las tomas normalmente tienen los mismos
colores. Haga coincidir los colores cuando conecte el cable de AV.
Uso de un cable de audio digital
Nota: La toma de salida digital (DIGITAL OUTPUT) funciona únicamente con
canales de TV digital.
Sensor del
control remoto Indicador de encendido

Televisor con LCD de 32", 37", 40" y 46" I GUÍA DE INSTALACIÓN RÁPIDA I DX-32L150A11, DX-37L150A11, DX-40L130A11, y DX-46L150A11
ENTER
ENTER
Permiten desplazar el cursor
en la pantalla para ajustar un
icono seleccionado.
Permite acceder al
menú de pantalla.
Permite regresar al
menú anterior.
Permiten seleccionar
las opciones de
menú.
Permite conrmar su
selección o acceder a un
submenú.
Permite cerrar el menú.
MENU
MENU
EXIT
ENTER
Select
Move MENU Exit
Auto Scan
Favorites
Show/Hide
Channel No.
Channel Label
DTV Signal:
Audio
TV Source
SetupPicture
Antenna
Channel
2.1
Normal
WGBH-SD
Select
Move MENU Exit
Picture Mode
Contrast
Brightness
Color
Tint
Advanced Video
Audio Setup Channel
Custom 70
40
60
0
Sharpness 50
Backlight 30

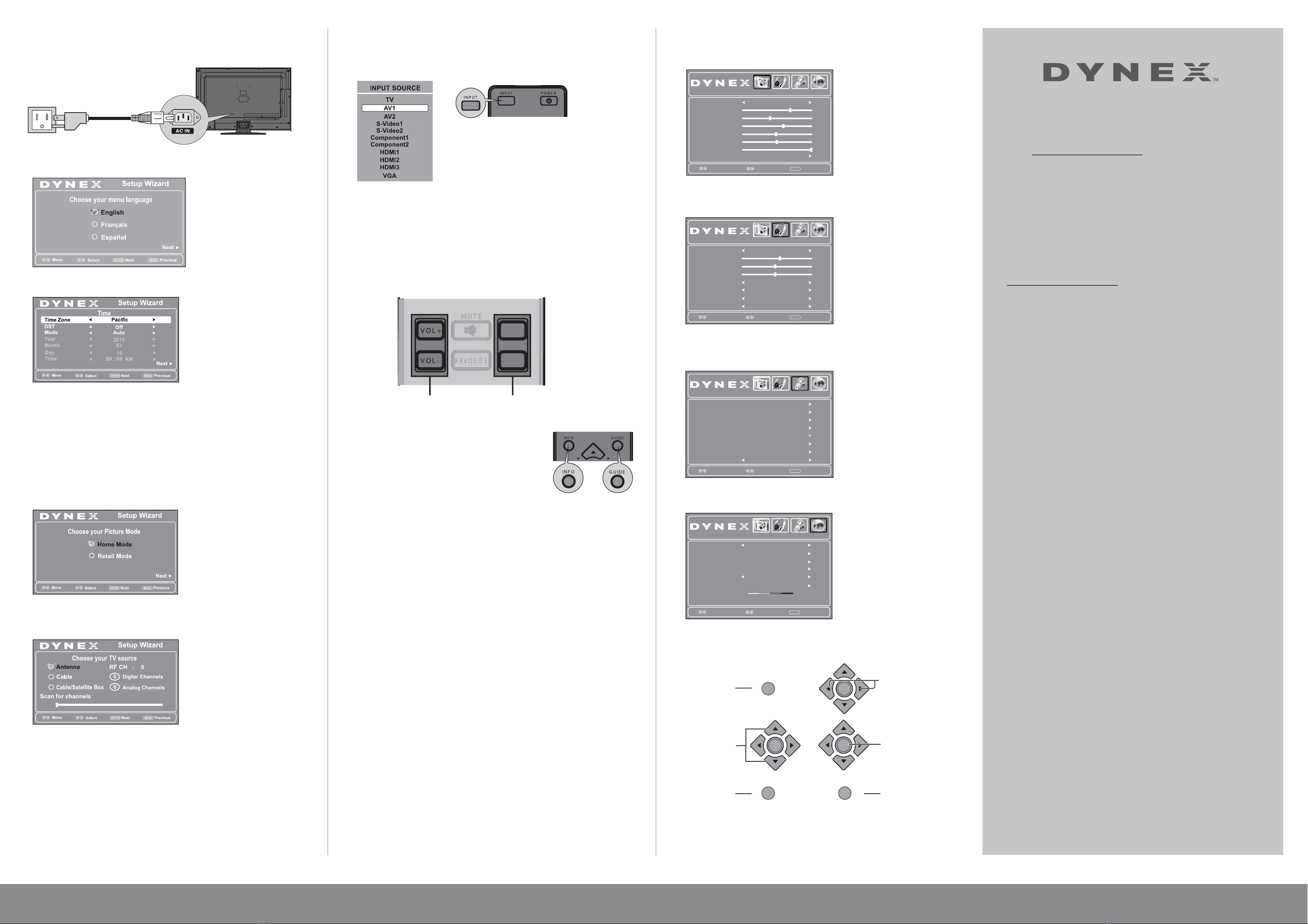

Conexión de la alimentación
Enchufe el cable de alimentación en la toma de entrada de CA (AC IN) en la parte
posterior de su televisor y enchufe el otro extremo en un tomacorriente.
Encendido de su televisor por primera vez
1Enchufe y encienda su televisor. Se abre el asistente de instalación.
2Presione o para seleccionar el idioma del menú que guste y presione
ENTER (Entrar). Se abre la pantalla Time (Hora).
3Presione o para resaltar una opción y presione o pour régler le para
cambiar el ajuste. Las opciones incluyen:
• Time Zone (Zona horaria): seleccione su zona horaria.
• DST: si su área de recepción usa la hora de verano
• Mode (Modo): seleccione Manual para ajustar la fecha y la hora
manualmente o Auto para ajustarlas automáticamente.
• Si se selecciona Manual presione o para resaltar una opción, luego
presione o para cambiar el ajuste.
4Cuando termine, presione ENTER (Entrar) para ir a la pantalla siguiente. La
pantalla Choose your Picture Mode (Elija su Modo de imagen) se abre.
5Presione o para resaltar Home Mode [Modo de casa] (recomendado) o
Retail Mode [Modo comercial]. Si seleccionó Home Mode (Modo de casa), se
abrirá la pantalla Choose your TV source (Elija su fuente de TV).
6Presione o para resaltar Antenna (Antena), Cable (TV por cable), o
Cable/Satellite Box (Caja decodicadora de TV por cable o satélite), luego
presione . Si seleccionó Antenna (Antena) o Cable (TV por cable), su
televisor busca automáticamente los canales disponibles. Si seleccionó
Cable/Satellite Box (Caja decodicadora de TV por cable o satélite), se le
pedirá que seleccione la fuente de entrada correcta para su set top box (caja
decodicadora). La búsqueda de canales puede tomar más de 30 minutos.
7Presione EXIT (Salir) para cerrar el menú, luego seleccione la fuente de
entrada en el menú INPUT SOURCE (Fuente de entrada).
Selección de la fuente de entrada de video
1Presione INPUT (Entrada), presione o para resaltar una fuente, luego
presione ENTER (Entrar). Se puede también presionar cualquier botón de
fuente de video directamente.
Ajuste del volumen
• Presione VOL+ o VOL- para cambiar el volumen.
• Presione MUTE (Silenciar) para desactivar el sonido.
Selección de un canal
• Para ir a un canal diferente en la lista de canales, presione CH^ o CH
^
.
O
• Ingrese el número de canal directamente usando los botones numéricos.
Viendo información del canal
• Presione INFO para mostrar un titular de
información. El titular de información muestra
la información del programa actual tal como el
número de canal, la fuente de entrada de la señal
y la resolución.
• La información digital incluye el número del canal, el nombre de la
estación, la etiqueta del canal, el nombre del programa transmitido, la
clasicación de TV, el tipo de señal, la información de audio, la resolución,
el modo de subtítulos optativos, la hora actual, la hora de comienzo del
programa y la hora de n de programa.
• Modo de información analógica: muestra el número del canal, la etiqueta
del canal (si está predenida), el tipo de señal, la información de audio y la
resolución.
• Presione GUIDE (Guía) para mostrar la guía de programación digital, que
podría mostrar una lista de programas disponibles, horarios y resúmenes de
programas, dependiendo de la información suministrada por la estación
televisora.
Introducción a los menús de pantalla
Menú de imagen
Menú de AUDIO
Menú de conguración
Menú de canales
Navegación de los menús con el control remoto
09-0xxx
MENU Exit
Time
Closed Caption
Menu Settings
VGA Settings
Input Label
Restore Default
Audio Only
Audio Channel
Parental Controls
Off
SetupPicture
Select
Move
MENU Exit
Sound Mode
Bass
Treble
Balance
Surround
Digital Output
Audio Language
Setup Channel
Custom 57
50
0
AVC
Audio
Off
English
RAW
Off
Select
Move
Garantía limitada de un año
Visite www.dynexproducts.com para más información
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario! Esta guía completa incluye
desde las informaciones básica a las funcionalidades más
avanzadas.
Estamos a su disposición
www.dynexproducts.com
Para el servicio al cliente llame:
800-305-2204 (mercados estadounidense y
canadiense)
01 800-926-3020 (mercado de México)
Distribuido por Best Buy Purchasing, LLC
7601 Penn Avenue South, Richeld, MN 55423-3645 E.U.A.
Best Buy Imports, S. de R.L. de C.V. Av. Santa Fe 485, Segundo Piso, Colonia
Cruz Manca, Programa Parcial de Desarrollo Santa Fe, Delegación
Cuajimalpa, Distrito Federal, México 05349
RFC#BBI0802114Q2
© 2009 BBY Solutions, Inc., todos los derechos reservados.
DYNEX es una marca comercial de BBY Solutions Inc., registrada en algunos
países. Todos los otros productos y los nombres de marca son marcas
comerciales de sus respectivos dueños.
ESPAÑOL 09-0920
Para cambiar el volumen. Para cambiar el canal.
CH^
CH
^
