EA EA-PS 3032-10 B User manual

Labornetzgerät
Laboratory Power Supply
Alimentation de Laboratoire
EA-PS 3032-10 B
0...32V / 0...10A
Art.-Nr.: 35320174

2
© EA Elektro-Automatik GmbH & Co. KG , DE-41747 Viersen , Helmholtzstr. 31-33 , TEL. [phone], FAX. [phone]

© EA Elektro-Automatik GmbH & Co. KG , DE-41747 Viersen , Helmholtzstr. 31-33 , TEL. [phone], FAX. [phone]
3
Wichtige HinweiseTechnische Daten
Hinweis:
Unsere Geräte werden ständig weiter entwickelt und dem Stand der
Technik angepaßt. Aus diesem Grund kann das Gerät im Vergleich zu dem
in dieser Anleitung beschriebenen Gerät leichte Änderungen aufweisen.
Nur Daten mit Toleranzen oder Grenzen können als garantierte Werte
betrachtet werden. Zahlen ohne Toleranzen haben nur informatorischen
Wert und werden nicht garantiert.
Auspacken
Prüfen Sie nach dem Auspacken den Inhalt auf Vollständigkeit
und das Gerät auf mechanische Beschädigungen und lose Teile
im Inneren. Falls ein Transportschaden vorliegt ist sofort der
Lieferant zu informieren. Das Gerät sollte dann nicht in Betrieb
genommen werden.
Inbetriebnahme
Das Gerät ist aus Sicherheitsgründen nur an einer Schutz-
kontaktsteckdose oder einem Schutz-Trenntransformator der
Schutzklasse 2 zu betreiben. Die Lüftungsöffnungen an den
Seiten des Gerätes und der Luftaustritt an der Rückseite dürfen
nicht abgedeckt werden.
Netzspannungswahl und Sicherungswechsel
Vor Inbetriebnahme des Gerätes ist zu prüfen ob die verfügbare
Netzspannung dem Wert auf dem Netz-spannungswahlschalter
entspricht. Bei Änderung der Netzspannung ist der Wechsel
der Netzsicherungen notwendig. Die Sicherungen dürfen nur
gewechselt werden wenn das Gerät vom Netz getrennt ist. Die
entsprechenden Angaben hierzu und die Elemente benden
sich auf der Rückseite des Gerätes.
Allgemeines
Die Geräte der Serie PS3000B bis 320W Ausgangsleistung sind
linear geregelte Netzteile. Sie besitzen, neben den bekannten
Vorteilen einer konstanten Ausgangsspannung mit geringer
Restwelligkeit und kurzer Ausregelzeit, eine Vielzahl von zu-
sätzlichen Ausstattungsmerkmalen. Dazu gehört eine 2stuge
Transformatorenumschaltung zur Verlustleistungsreduzierung
an den Power-MOS-FET-Endstufen, die auf einem Leistungs-
kühlkörper montiert und über einen temperaturgeregelten
Lüfter gekühlt werden. Weiterhin verfügen die Geräte über eine
Analogschnittstelle. Diese kann mit dem externen Interface
UTA12 zur USB-Schnittstelle erweitert werden.
Bedien- und Anzeigeelemente
Für eine Übersicht siehe ab Seite 12.
Die Ausgangsspannung und der Ausgangsstrom der Geräte
können entweder über je einen Grob- und Feinregler einge-
stellt oder über die analoge Schnittstelle mit 0...10V geregelt
werden. Die entsprechenden Werte können an einer 3stelligen
LED 7-Segment-Anzeige oder über die Monitorausgänge der
analogen Schnittstelle (0...10V) abgelesen werden.
Während der Betätigung des Preset-Tasters können an den
LED-Anzeigen der eingestellte Strom, sowie der über einen 10-
Gang-Trimmer auf der Front eingestellte Überspannungsschutz
(OVP) abgelesen und präzise eingestellt werden.
Die Betriebsart, in der das Gerät im Moment arbeitet, wird über
zwei LEDs angezeigt. Hier steht CV für Spannungsregelung
und CC für Stromregelung.
Weitere LEDs zeigen den Zustand des Gerätes an.
LED External = Analogschnittstelle aktiv
LED OT = Abschaltung durch Übertemperatur
LED OVP = Abschaltung durch Überspannung
LED Standby = Abschaltung durch Analogschnittstelle
Ausgangsklemmen
Der Ausgang steht sowohl an zwei Sicherheitsbuchsen auf
der Front als auch an einer Schraubklemme auf der Rücksei-
te zur Verfügung. Hier benden sich auch die Anschlüsse für
eine Fernfühlung (Sense) mit der Spannungsabfälle auf den
Lastleitungen kompensiert werden können.
Netz
Spannung
Frequenz
Sicherung
Ausgang
Spannung
- Einstellbereich
- Feineinstellbereich
- Stabilität 10...100% Last
- Stabilität +10% UE
- Restwelligkeit
- Ausregelzeit 10...90% Last
- Ausregelzeit 90...10% Last
Strom
- Einstellbereich
- Feineinstellbereich
- Stabilität 10...100% UA
- Restwelligkeit
Schutzfunktionen
- Überspannungsschutz (OVP)
- Überstromschutz (CC)
- Übertemperaturschutz (OT)
Bedienelemente
Spannungseinstellung
Stromeinstellung
Überspannungsschutz
Voreinstellung OVP / Strom
Anzeigeelemente
Spannung
Strom
Überspannungsschutz
Zustandsanzeigen
Schnittstelle analog
Eingänge
Spannung 0...100%
Strom 0...100%
Schnittstelle Ein/Aus (SEL-enable)
Ausgang Ein/Aus (Standby)
Ausgänge
Spannung 0...100%
Strom 0...100%
Versorgungsspannung +VCC
Referenzspannung VREF
Überspannungsanzeige (OVP)
Übertemperaturanzeige (OT)
Regelungsart (CV/CC)
Verschiedenes
Betriebstemperatur
Lagertemperatur
Luftfeuchtigkeit rel.
Zubehör
USB-Schnittstelle
umschaltbar, 115/230V
50 / 60Hz
3,15A T bei 230V
6,3A T bei 115V
0...32V
ca. 1,6V
<10mV
<5mV
<2mVrms
<1ms
<1ms
0...10A
ca. 0,5A
<4mA
<2mArms
0...35,2V
0...10A
Abschaltung
Potentiometer grob / fein
Potentiometer grob / fein
Trimmpoti 10-gang
Taster (Preset)
LED 7-Segment 3stellig
LED 7-Segment 3stellig
LED 7-Segment 3stellig
LEDs
Signal
0...10V
0...10V
offener Kollektor
offener Kollektor
Signal
0...10V
0...10V
12...15V 100mA
10,0V 5mA
offener Kollektor
offener Kollektor
offener Kollektor
0...40°C
-20...70°C
<80% ohne Kondensation
UTA12
35320174_MA_03, 3/2008

4
© EA Elektro-Automatik GmbH & Co. KG , DE-41747 Viersen , Helmholtzstr. 31-33 , TEL. [phone], FAX. [phone]
Allgemeines
Die Labornetzgeräte der Serie PS3000B sind für einen universellen Einsatz in Entwicklung, Forschung, Ausbildung, Service und
Produktion entwickelt wurden. Die übersichtliche Anordnung, eine einfache und intuitive Bedienung und bewährte Technik zeichnen
diese Geräte aus.
Einstellungen des Ausgangs
Die Ausgangsspannung und der Ausgangsstrom können stufenlos von null bis zum Nennwert eingestellt werden wobei das Gerät
dann entweder im Spannungsregel- (CV) oder im Stromregelmodus (CC) arbeitet.
Lastanschluß
Die Last kann an den auf der Frontseite bendlichen Sicherheitsklemmen oder an den Schraubklemmen auf der Rückseite ange-
schlossen werden.
Fernfühlung
Soll die Spannung direkt an der Last ausgeregelt werden um den Spannungsabfall auf den Lastleitungen zu berücksichtigen, so
sind die Fühlerleitungen auf der Rückseite (+ und - Sense) mit an der Last anzuschließen. Achtung! Die vorhandenen Brücken
zwischen +Sense und +Ausgang sowie -Sense und -Ausgang sind in diesem Fall zu entfernen.
Überspannungsschutz (OVP)
Die Geräte sind mit einem Überspannungsschutz ausgerüstet der auf der Gerätefront mittels Schraubendreher von ca. 0V bis
10% über Nennspannung eingestellt werden kann. Sollte also durch einen Bedienfehler oder Defekt die Ausgangsspannung über
den eingestellten Wert steigen so wird der Ausgang abgeschaltet. Dies wird dann über die LED OVP (Over voltage protection)
angezeigt.
Lüftersteuerung und Übertemperaturschutz (OT)
Das Gerät ist mit einem temperaturabhängig geregeltem Lüfter ausgestattet. Der Lufteintritt an den Seiten und der Luftaustritt an
der Rückseite des Gerätes darf nicht versperrt werden. Sollte die Temperatur im Inneren des Gerätes am Transformator oder der
Leistungsendstufe zu hoch werden so wird der Ausgang zum Schutz des Gerätes abgeschaltet. Dies wird dann über die LED OT
(Over temperature) angezeigt.
Schnittstelle
Die serienmäßig vorhandene, analoge Schnittstelle ermöglicht es dem Anwender das Gerät mit analogen Signalen zu steuern
und zu überwachen. Das optional erhältliche Interface UTA12 kann die Geräte direkt vom PC aus mittels USB-Anschluß komplett
steuern. Die benötigte Software bzw. Kabel sind im Lieferumfang des UTA12 enthalten.
Pin-Belegung Analogschnittstelle
Technische Beschreibung
Pin Name I/O Beschreibung Phasenlage Beschreibung, Pegel, Impedanz
1 VSEL I Sollwert Spannung - 0...10V, Eingangsimpedanz >40k
2 CSEL I Sollwert Strom - 0...10V, Eingangsimpedanz >40k
3 VREF O Referenzspannung - 10V, Imax 5mA
4 DGND - Ground - Ground für Steuer- und Meldesignale
5 SEL-enable I Umschaltung Local/Extern Low=Extern Open=Lokal Umax 20V, Imax 2mA, Ulow <1V
6 OT O Übertemperatur Low=OK Open=Fehler Umax 20V, Imax -25mA, offener Kollektor
7 NC - - - -
8 NC - - - -
9 VMON O Istwert Spannung - 0...10V, Imax 2mA
10 CMON O Istwert Strom - 0...10V, Imax 2mA
11 AGND - Ground - Ground für Sollwerte, Istwerte & VREF
12 +VCC O Versorgungsspannung - 11...15V, Imax 100mA
13 Standby I Ausgang Ein/Aus Low=Aus Open=Ein Umax 20V, Imax 2mA, Ulow <1V
14 OVP O Überspannung Low=OK Open=Error Umax 20V, Imax -25mA, offener Kollektor
15 CV/CC O Spannungs/Stromregelung Low=CV Open=CC Umax 20V, Imax -25mA, offener Kollektor
Die Massen des Gerätes (AGND und DGND) sind elektrisch leitend mit dem Plus-Ausgang ver-
bunden!

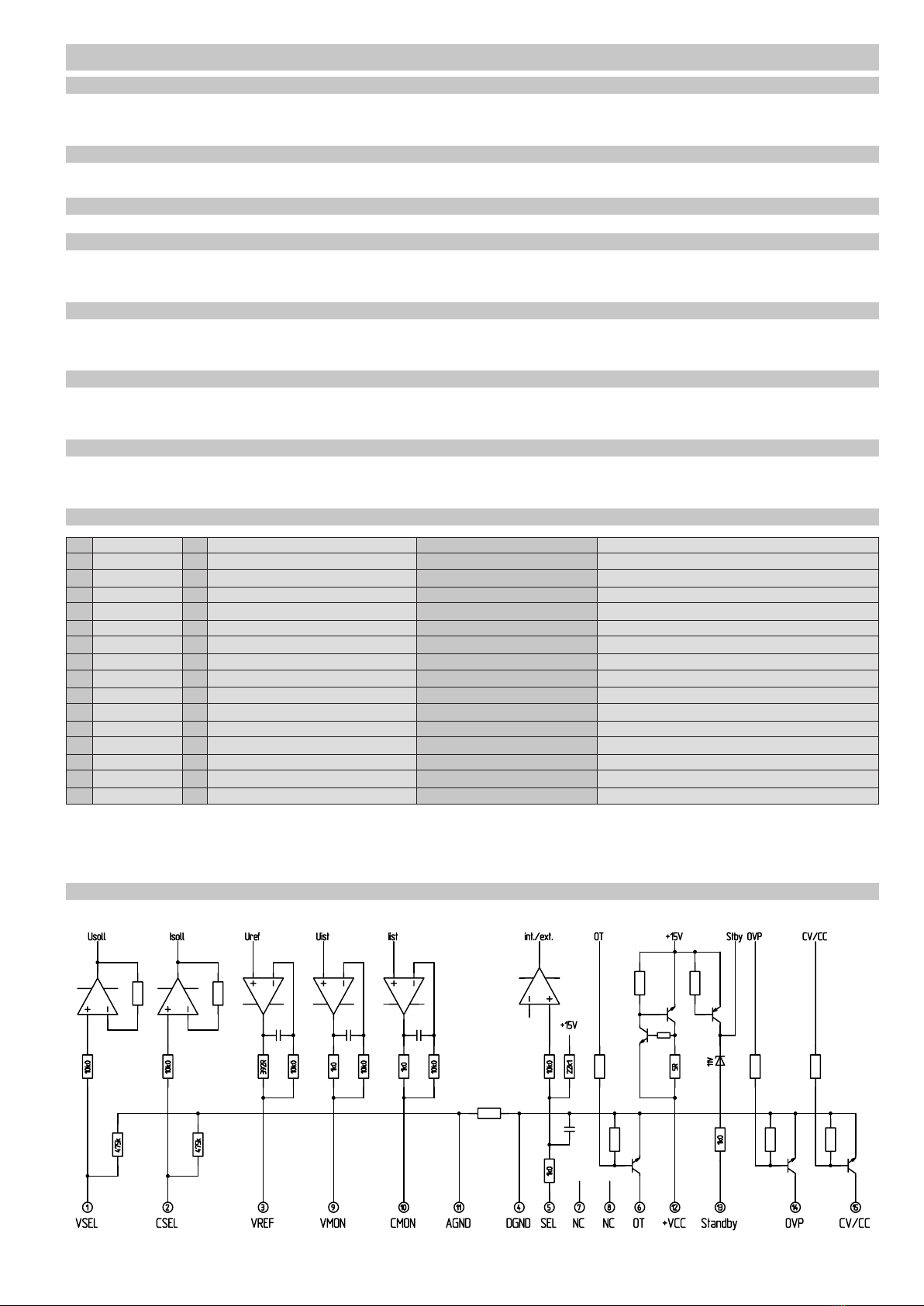

Interne, vereinfachte Darstellung der Beschaltung der analogen Schnittstelle

© EA Elektro-Automatik GmbH & Co. KG , DE-41747 Viersen , Helmholtzstr. 31-33 , TEL. [phone], FAX. [phone]
5
Richtig Falsch

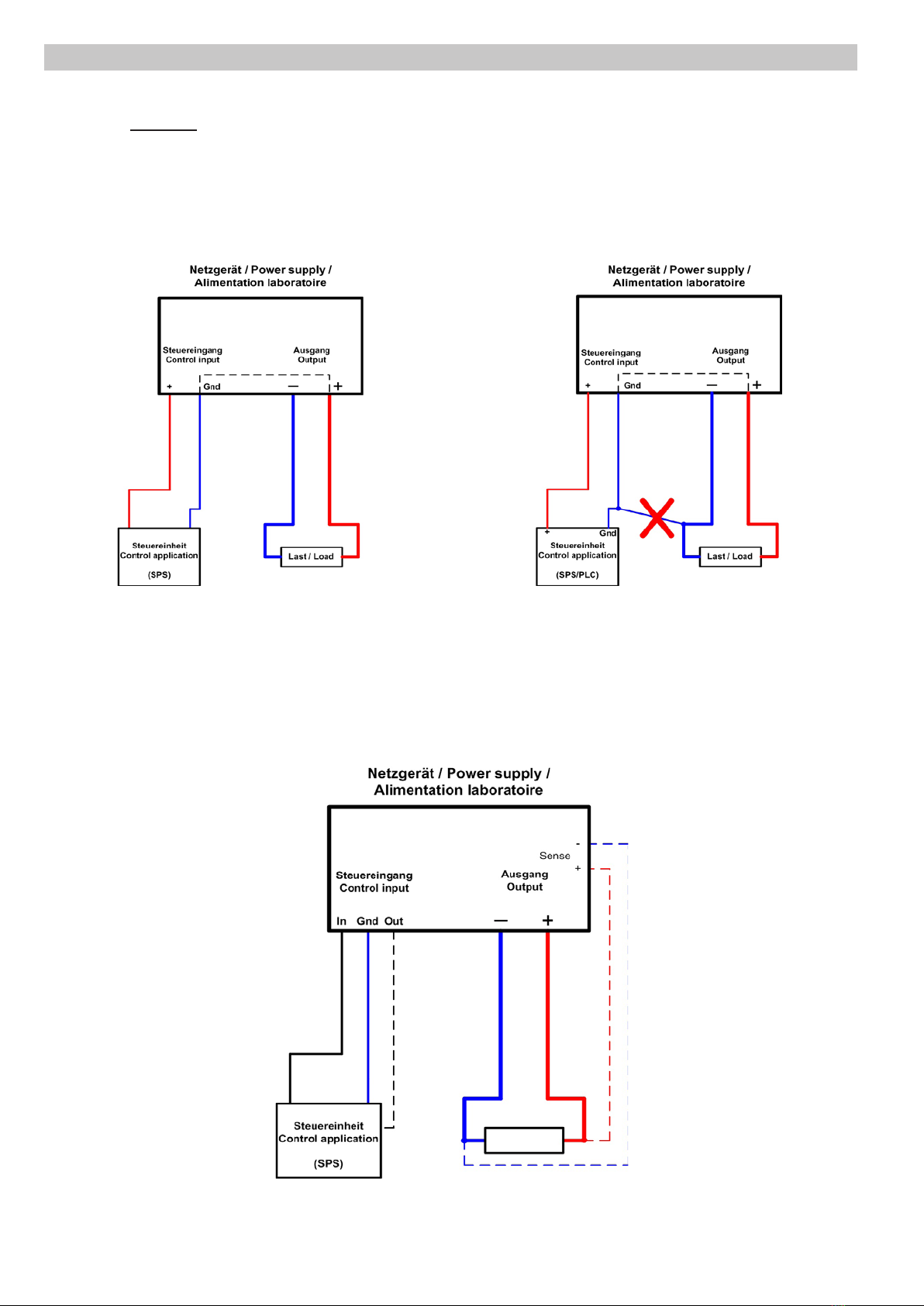

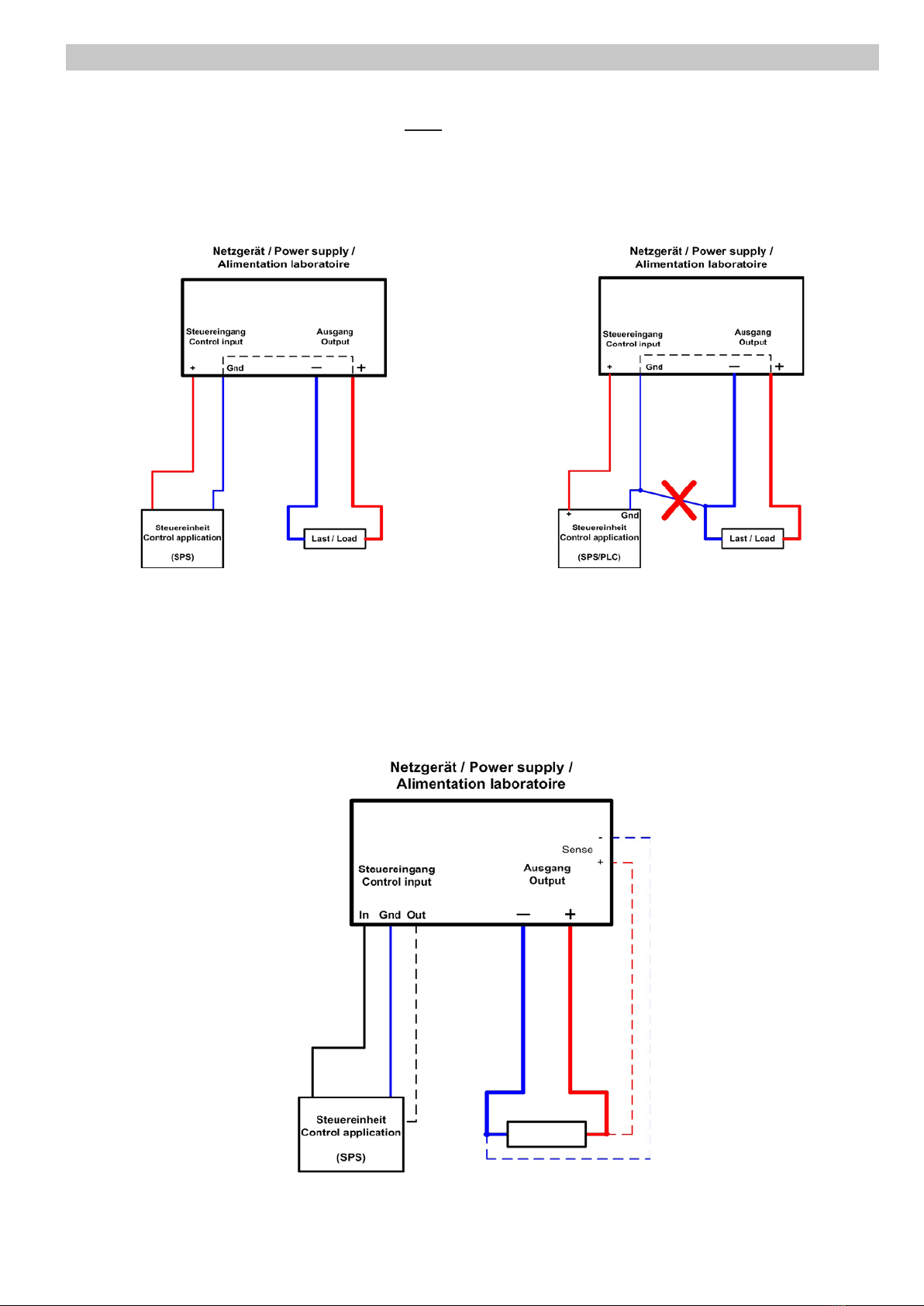

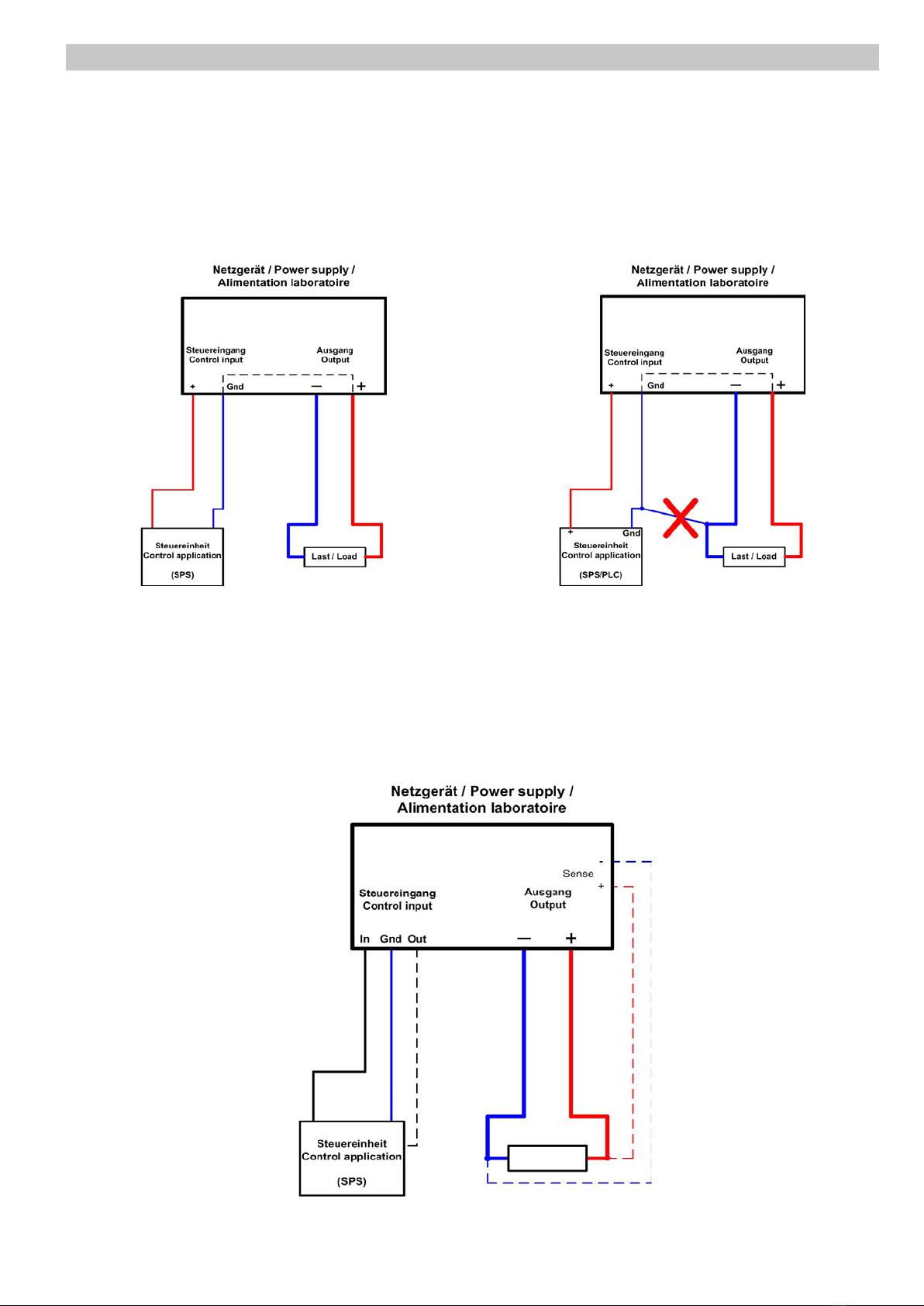

Um die Spannung an der Last zu messen, wird „Remote sense“ verdrahtet und aktiviert. Der Meßausgang UMON, für
den Istwert der Spannung, repräsentiert dann den Spannungswert an der Last und kann mit der Steuerapplikation erfaßt
und gemessen werden. Dies verhindert, daß Lasttrom über eine der Steuer- bzw. Lastleitungen ießt.
Achtung! Die Signalmasse (GND) an der analogen Schnittstelle und der Plus-Ausgang (+) sind intern miteinander
verbunden. Bei getrennter Verlegung von Steuersignalmasse zu einer externen Steuereinheit (z.B. SPS) und
Minus-Ausgang (-) zu einer Last, dürfen diese nicht verbunden werden, da sonst ein Kurzschluß zwischen Plus
und Minus entsteht und hoher Kurzschlußstrom über die Steuersignalmasse ießt und das Gerät beschädigt!
Wichtiger Hinweis

6
© EA Elektro-Automatik GmbH & Co. KG , DE-41747 Viersen , Helmholtzstr. 31-33 , TEL. [phone], FAX. [phone]
Important DetailsTechnical specifications
Notice
The continuing development of our products can be the reason that the
unit described in this manual may be slightly different from the one being
delivered. Only data with tolerances or boundaries are guaranteed. Data
without tolerances are for information only and not guaranteed.
switchable, 115/230V
50 / 60Hz
3,15A T at 230V
6,3A T at 115V
0...32V
approx. 1.6V
<10mV
<5mV
<2mVrms
<1ms
<1ms
0...10A
approx. 0.5A
<4mA
<2mArms
0...35.2V
0...10A
Output shutdown
Potentiometer coarse / ne
Potentiometer coarse / ne
Trim pot. 10 turns
Pushbutton (Preset)
LED 7-segment 3-digit
LED 7-segment 3-digit
LED 7-segment 3-digit
LEDs
Signal
0...10V
0...10V
open collector
open collector
Signal
0...10V
0...10V
12...15V 100mA
10.0V 5mA
open collector
open collector
open collector
0...40°C
-20...70°C
<80% without condensation
UTA12
Power
Voltage
Frequency
Fuse
Output
Voltage
- Fine adjustment range
- Adjustment range
- Stability 0...100% Load
- Stability +10% UE
- Ripple
- Regulation 10...90% Load
- Regulation 90...10% Load
Current
- Adjustment range
- Fine adjustment range
- Stability 0...100% UA
- Ripple
Protection
- Over voltage protection (OVP)
- Over current protection (CC)
- Over temperature protection (OT)
Control elements
Voltage adjustment
Current adjustment
Over voltage protection
Preset OVP / Current
Indicators
Voltage
Current
Over voltage protection
Status indication
Analogue interface
Inputs
Voltage 0...100%
Current 0...100%
Analogue interface On/Off (SEL-enable)
Output On/Off (Standby)
Outputs
Voltage 0...100%
Current 0...100%
Supply voltage +VCC
Reference voltage VREF
Over voltage indicator (OVP)
Over temperature indicator(OT)
Control mode (CV/CC)
Miscellaneous
Operating temperature
Storage temperature
Relative humidity
Accessories
USB interface
Unpacking
Check the contents after unpacking for missing parts or ac-
cessories and the unit for any apparent mechanical damages
and loose parts inside the unit. In case of a transport damage
please inform the seller immediately. In that case do not take
the unit into operation.
Commissioning
For safety reasons the unit may only be operated at a mains
power connection provided with a safety ground or via an
insulating transformer safety class 2. The air in- and outlets
on the back side may never be obstructed in order to ensure
proper cooling.
Mains power voltage selection and fuse replacement
Before putting the unit into operation make sure that the avai-
lable mains power voltage and the setting of the input voltage
selector on the back have the same value (115 or
230 V). If it is required to adjust the input selector to the mains
power voltage value, an input fuse with an appropriate voltage
value has to be t as well. The fuse may only be changed or
replaced whilst the unit is disconnected from the mains power
line. The fuse and the respective values are shown on the back
side of the unit.
General
The power supplies of series PS3000B 160 Watts and 320
Watts are transistor-line regulated. They provide a constant
output voltage and current with low ripple, fast regulation
and several additional features. A two-stage transformer with
automatic change-over is used to reduce the heat dissipation
on the MOS-FET power stages. The cooling is supported by
temperature controlled fans. All models are equipped with an
analogue interface for external control via 0...10 V or the digital
USB interface (UTA 12, USB-to-Analogue).
Controls and displays
For an overview see page 12 and following.
Output voltage and current can be preset through coarse and
ne potentiometers placed on the front panel or via 0…10V
through the analogue interface. The respective values are
shown on the 3-digit 7-segment LED meters or via the analogue
interface (0…10V).
Whilst pushing the preset button, the preset current and the
preset overvoltage protection value (i.e. OVP, setting through
the 10-turn potentiometer on the front), are displayed on the
LED meters.
The regulation mode is indicated via two LEDs.
LED CV = constant voltage mode
LED CC = constant current mode
Furthermore, the LEDs on the front panel show the following
operation conditions.
LED Standby = Shut down by analogue interface
LED OVP = Shut down by overvoltage (OVP)
LED OT = Shut down by overheating (OT)
LED External = Analogue interface active
Output terminals
The output is provided through two safety sockets on the front
panel and in addition via screw terminals on the rear side. The
connections for “remote sensing” .i.e. to compensate the voltage
loss on the load wires, are placed on the rear side as well.

© EA Elektro-Automatik GmbH & Co. KG , DE-41747 Viersen , Helmholtzstr. 31-33 , TEL. [phone], FAX. [phone]
7
Technical description
General
The laboratory power supply series PS3000B is an ideal equipment for the use in R&D , schools (vocational training), maintenance
and production. The attractive design, the easy and intuitive handling and the rugged and reliable technology make this series an
ideal tool for technicians, engineers and their apprentices.
Adjustment of the output
Output voltage and output current can be set from 0 up to the max. value. Both operation modes, constant voltage (CV) or constant
current (CV), are selected automatically (auto crossover).
Load connection
The load can be connected through the safety sockets on the front or via screw terminals on the rear side.
Remote sense
The output voltage loss resulting from long DC output cables can be compensated by connecting the sense terminal (+ and – sense)
on the rear side with the + and – input terminals of the load. For this purpose please remove the jumpers from the terminals +
Sense and – Sense rstly.
Overvoltage protection (OVP)
The units are equipped with an overvoltage protection (OVP). The value can be adjusted with a screw driver between 0V...110% of
the rated output voltage. If the output voltage becomes higher than the preset value, due to a user’s mistake or an internal defect,
the output will shut down and the LED OVP will light up.
Fan control and overtemperature protection (OT)
The series is equipped with a temperature regulated fan speed. In case the temperature of the transformer or the power stage
becomes too high, the output is switched off automatically. The LED OT (overtemperature) will light up. After cooling down the unit
will reset automatically.
Interfacing
The built-in analogue interface allows to control the unit externally through analogue signals (0-10 V)
With the external, optional interface UTA12 it is possible to control the unit via a personal computer. The software for this application
(UTA12) is provided.
Pin assignment analogue interface
Internal schematic diagram analogue interface
The grounds of the unit (AGND and DGND) are electrically connected to the positive output!
Pin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Name
VSEL
CSEL
VREF
DGND
SEL-enable
OT
NC
NC
VMON
CMON
AGND
+VCC
Standby
OVP
CV/CC
I/O
I
I
O
-
I
O
-
-
O
O
-
O
I
O
O
Description
Nominal value voltage
Nominal value current
Reference value
Ground
Select local / extern
Overtemperature
-
-
Actual value voltage
Actual value current
Ground
Supply voltage
Output on / off
Overvoltage
Voltage or current control
Description, level, impedance
0…10V, input impedance >40k
0…10V, input impedance >40k
10V Imax.5mA
Ground for control and status signal
Umax. 20V, Imax.2mA, U low <1V
Umax. 20V, Imax.-25mA, Open Collector
-
-
0...10V, Imax.2mA
0...10V, Imax.2mA
Ground nominal and actual value, VREF
11...15V, Imax.100mA
Umax. 20V, Imax.2mA, U low <1V
Umax. 20V, Imax.-25mA, Open Collector
Umax. 20V, Imax.-25mA, Open Collector
Phasing
Low=Extern
Low=OK
Low=Off
Low=OK
Low=CV
Open=Local
Open=Error
Open=On
Open=Error
Open=CC

8
© EA Elektro-Automatik GmbH & Co. KG , DE-41747 Viersen , Helmholtzstr. 31-33 , TEL. [phone], FAX. [phone]
Correct Wrong
Important note
In order to measure the voltage at the load, use and wire the „Remote sense“ feature. The actual value output UMON,
represents the voltage on the load and can be wired with the control application to measure the voltage. This prevents
the current owing via the control resp. measure lines.
Important! The signal ground (GND) of the analogue interface and the positive (+) output are internally con-
nected. When wiring the signal ground to a control application (eg. a SPS) and the negative (-) output to a
load, they must not be connected to each other, because it will be a short-circuit and high current will ow
through the signal ground and damage the device.

© EA Elektro-Automatik GmbH & Co. KG , DE-41747 Viersen , Helmholtzstr. 31-33 , TEL. [phone], FAX. [phone]
9
Données technique Détails importants
Déballage
Avant de relier l’appareil au secteur, une inspection visuelle
doit être faite pour s’assurer que l’alimentation n’a pas subi
de dommages pendant le transport. Si l’appareil montre un
dommage extérieur en informer votre fournisseur. En aucun
cas, il ne faut l’utiliser.
Conditions de fonctionnement
Pour des raisons de sécurité, l’appareil doit être branché impé-
rativement sur une prise secteur munie de la terre. Les entrées
et sorties d’air situées à l’arrière ne doivent pas être obstruées
an d’assurer un refroidissement correct.
Sélection de la tension secteur et remplacement du fusible
Avant de brancher l’appareil sur le secteur, s’assurer que le
sélecteur de tension d’entrée est positionné sur la valeur de la
tension secteur disponible (110V ou 230V).
Si la tension secteur fournie est différente du réglage, le fusible
d’entrée devra être changé, le remplacement ne peut être ef-
fectué que lorsque l’appareil est débranché de la prise secteur.
Les valeurs de fusible sont montrées en face arrière.
Caractéristiques générales
La série des alimentations PS3000B 160 watts et 320 watts est
du type régulation série. Ces modèles procurent pour une sortie
à tension constante et courant constant à faible ondulation ré-
siduelle, une régulation rapide et plusieurs autres possibilités.
Un transformateur à double étage est utilisé pour réduire la
dissipation de chaleur des étages de puissance MOS-FET. Le
refroidissement est obtenu par des ventilateurs asservis en
température. Tous les modèles sont équipés d’une interface
analogique pour une commande externe en 0-10V ou par une
interface USB (option UTA 12).
Commandes et afchages
La tension et le courant de sortie peuvent être préréglés à
l’aide de potentiomètres réglage approché et réglage n situés
en face avant ou à l’aide de l’interface analogique 0…10V
en face avant. Les valeurs de sortie sont afchées sur les
afchages digitaux 2000 points 7 segments ou via l’interface
0-10V analogique.
Pendant le bouton-poussoir «preset» est enfoncé la valeur de
préréglage du courant et la valeur de préréglage de la surten-
sion de protection (i.e. OVP réglage par le potentiomètre 10
tours en face avant) sont afchées sur les indicateurs LED.
Le mode de régulation est indiqué via deux LED.
LED CV = c’est-à-dire mode tension constante
LED CC = c’est-à-dire mode courant constant.
Les conditions de fonctionnement sont indiquées aussi par LED:
LED External = Interface analogique active
LED OT = Arrêt par surchauffe (OT)
LED OVP = Arrêt par surtension (OVP)
LED Standby = Arrêt par l’interface analogique
Sorties
La tension de sortie est délivrée aux bornes de sécurité en face
avant et via des sorties sur vis à l’arrière. Les branchements
de compensation (pour compenser la chute de tension dans
les ls) sont placés en face arrière.
Réseau
Tension
Fréquence
Fusible
Sortie
Tension
- Régler avec
- Régler avec précision
- Stabilité 0...100% charge
- Stabilité +10% UE
- Ondulation résiduelle
- Temps de compensation 10...90% charge
- Temps de compensation 90...10% charge
Courant
- Régler avec
- Régler avec précision
- Stabilité 0...100% UA
- Ondulation résiduelle
Protection
- Parafoudre (OVP)
- Détection de surintensité (CC)
- Élévation de température (OT)
Éléments de réglage
Tension adjustage
Courant adjustage
Parafoudre
Préréglage Parafoudre/Courant
Indicateurs á DEL
Tension
Courant
Parafoudre
Afchage d´état
Interface analogique
Entrée
Tension 0...100%
Courant 0...100%
Interface analogique marche/arrét (SEL)
Sortie marche/arrét (Standby)
Sortie
Tension 0...100%
Courant 0...100%
Alimentation +VCC
Référence tension VREF
Parafoudre (OVP)
Élévation de température (OT)
Mode d´opération (CV/CC)
Diverses
Température de fonctionnement
Température de stockage
Humidité atmosphérique
Accessoire
Interface de USB
règlable, 115V / 230V
50 / 60Hz
3,15A T à 230V
6,3A T à 115V
0...32V
approx. 1,6V
<10mV
<5mV
<2mVrms
<1ms
<1ms
0...10A
approx. 0,5A
<4mA
<2mArms
0...35,2V
0...10A
Debranchement
Potentiométre grossier / n
Potentiométre grossier / n
Potentiométre 10 rot.
Bouton-poussoir
Afcheur sept segments 3-chiffres
Afcheur sept segments 3-chiffres
Afcheur sept segments 3-chiffres
DEL
Signal
0...10V
0...10V
collecteur ouvert
collecteur ouvert
Signal
0...10V
0...10V
12...15V 100mA
10,0V 5mA
collecteur ouvert
collecteur ouvert
collecteur ouvert
0...40°C
-20...70°C
<80% sans condensation
UTA12

10
© EA Elektro-Automatik GmbH & Co. KG , DE-41747 Viersen , Helmholtzstr. 31-33 , TEL. [phone], FAX. [phone]
Général
La série d’alimentations PS3000B est un équipement adapté aux applications en R&D, enseignement, maintenance et production.
D’une présentation et d’une conception intuitive font de ce produit un outil apprécié par les ingénieurs et techniciens.
Réglage de la sortie
La tension et le courant de sortie peuvent être réglés de 0 à la valeur maximum, les deux modes de fonctionnement, tension con-
stante „CV“ ou courant constant „CC“ sont sélectionnés automatiquement (cross over automatique).
Branchement de la charge
La charge peut être branchée aux bornes de sécurité en face avant ou sur les vis à l’arrière.
Compensation
La perte de tension dans les câbles peut être compensée en reliant les bornes „sense“ + et – à l’arrière de l’appareil aux bornes +
et – de la charge. Dans ce cas, enlever les pontages aux bornes „sense +“ et „sense –“.
Protection de surtension (OVP)
La valeur de la protection en surtension peut être réglée au tournevis entre 0 et jusqu’à +10% de la valeur de sortie disponible. Si
la tension de sortie devient supérieure à la valeur préréglée, soit par erreur de manipulation soit par défaut interne, elle se coupera
et la LED „OVP“ s’éclairera.
Commande ventilateur et protection de surchauffe (OT)
Cette série est équipée d’une régulation température de la vitesse du ventilateur. Si la température du transformateur ou de l’étage
de sortie devient trop élevée la sortie est automatiquement coupée. La LED „OT“ (over temperature) s’éclaire. Après refroidissement,
l’appareil se réarme automatiquement.
Interface
L’alimentation laboratoire et muni d’un interface standard analogiquelle permet le control et la recopie sur des seniaux analogiques
par 0 - 10 V. Avec l’Interface (option) UTA 12 elle peut etre connectée et controlée directement par ordinateur sur le port USB. Le
logiciel et le cable de connexion sont furnis avec l’option UTA 12.
Connecteur d’interface analogue
Description technique
Interne schéma des circuits d´ interface analogique
Les masses (AGND et DGND) du interface analogue est referée a la sortie positive!
Pin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Nom
VSEL
CSEL
VREF
DGND
SEL-enable
OT
NC
NC
VMON
CMON
AGND
+VCC
Standby
OVP
CV/CC
I/O
I
I
O
-
I
O
-
-
O
O
-
O
I
O
O
Description
Valeur de consigne de voltage
Valeur de consigne de courant
Tension de révérence
Masse
Inversion Local / Extern
Élévation de température
-
-
Valeur de réelle de voltage
Valeur de réelle de courant
Masse
Tension d’alimentation
Sortie marche / arrét
Surtension
Tension/Courant constante
Description, Niveau, Impédance
0…10V, impédance de entrée >40k
0…10V, impédance de entrée >40k
10V Imax. 5mA
Masse pour signal de commande et alarm
Umax. 20V, Imax.2mA, U low <1V
Umax. 20V, Imax.-25mA, Open Collector
-
-
0...10V, Imax.2mA
0...10V, Imax.2mA
Masse pour valeur de consigne et réelle, VREF
11...15V, Imax.100mA
Umax. 20V, Imax.2mA, U low <1V
Umax. 20V, Imax.-25mA, Open Collector
Umax. 20V, Imax.-25mA, Open Collector
Position de phase
Low=Extern
Low=OK
Low=Arrêt
Low=OK
Low=CV
Open=Local
Open=Error
Open=Marche
Open=Erreur
Open=CC

© EA Elektro-Automatik GmbH & Co. KG , DE-41747 Viersen , Helmholtzstr. 31-33 , TEL. [phone], FAX. [phone]
11
Correct Faux
Note importante
Pour mesurer la tension au niveau du consommateur connecté, le dispositif de compensation de chute de tension «
Remote Sense » est câblé et activé. La valeur mesurée à la sortie du moniteur de tension UMON qui correspond à la
valeur réelle de la tension représente alors la valeur de tension au niveau de l’équipement connecté et peut être saisie
et mesurée par l’application de commande. Ceci empêche le courant de charge de passer par des conducteurs de
commande ou de puissance.
Important! La masse du signal (GND) de l'interface analogique et le positif (+) de sortie sont connectées en
interne. Lors du câblage du signal à une application de contrôle (par exemple par PLC/SPS) et le pole négatif
(-) de sortie à une charge, ils dovent être isolées pour example par des amplicateurs de signaux. Sinon, ris-
que du court-circuit et un courant élevé se coulera à travers le masse du signal et endommagerais l'appareil.

12
© EA Elektro-Automatik GmbH & Co. KG , DE-41747 Viersen , Helmholtzstr. 31-33 , TEL. [phone], FAX. [phone]
7 9 10 132 51 154 11
3 1286
14
Bezeichnung der Bedienelemente
Operating controls
Désignation des éléments de commande
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Netzschalter
Drehregler Spannung grob
Anzeige Spannung (Preset=OVP)
Regelungsart Spannungsregelung
Drehregler Spannung fein
Taster Voreinstellung OVP / Strom
Zustandsanzeigen
Analogschnittstelle
Einstellung Überspannungsschutz
Drehregler Strom grob
Regelungsart Stromregelung
Anzeige Strom
Drehregler Strom fein
Erdungsbuchse
Ausgangsklemmen
Interrupteur du réseau
Bouton de réglare de tension grossier
Indicateur de la tension
Réglage de tension
Bouton de réglare de tension n
Bouton poussoir préréglage OVP / courant
Visualisation d´état
Interface analogique
Ajustage Protection contre les surtension
Bouton de réglare de courant grossier
Réglage de courant
Indicateur de la courant
Bouton de réglare de courant n
Borne de terre
Point de sortie
Mains switch
Voltage rotary control (coarse)
Display voltage (Preset=OVP)
Voltage control mode indication
Voltage rotary control (ne)
Pushbutton Preset OVP/current
Status indication
Analogue interface
Adjustment overvoltage protection
Current rotary control (coarse)
Current control mode
Display current
Current rotary control (ne)
Grounding connector
Output terminals

© EA Elektro-Automatik GmbH & Co. KG , DE-41747 Viersen , Helmholtzstr. 31-33 , TEL. [phone], FAX. [phone]
13
1
2
3
4
5
6
7
8
9

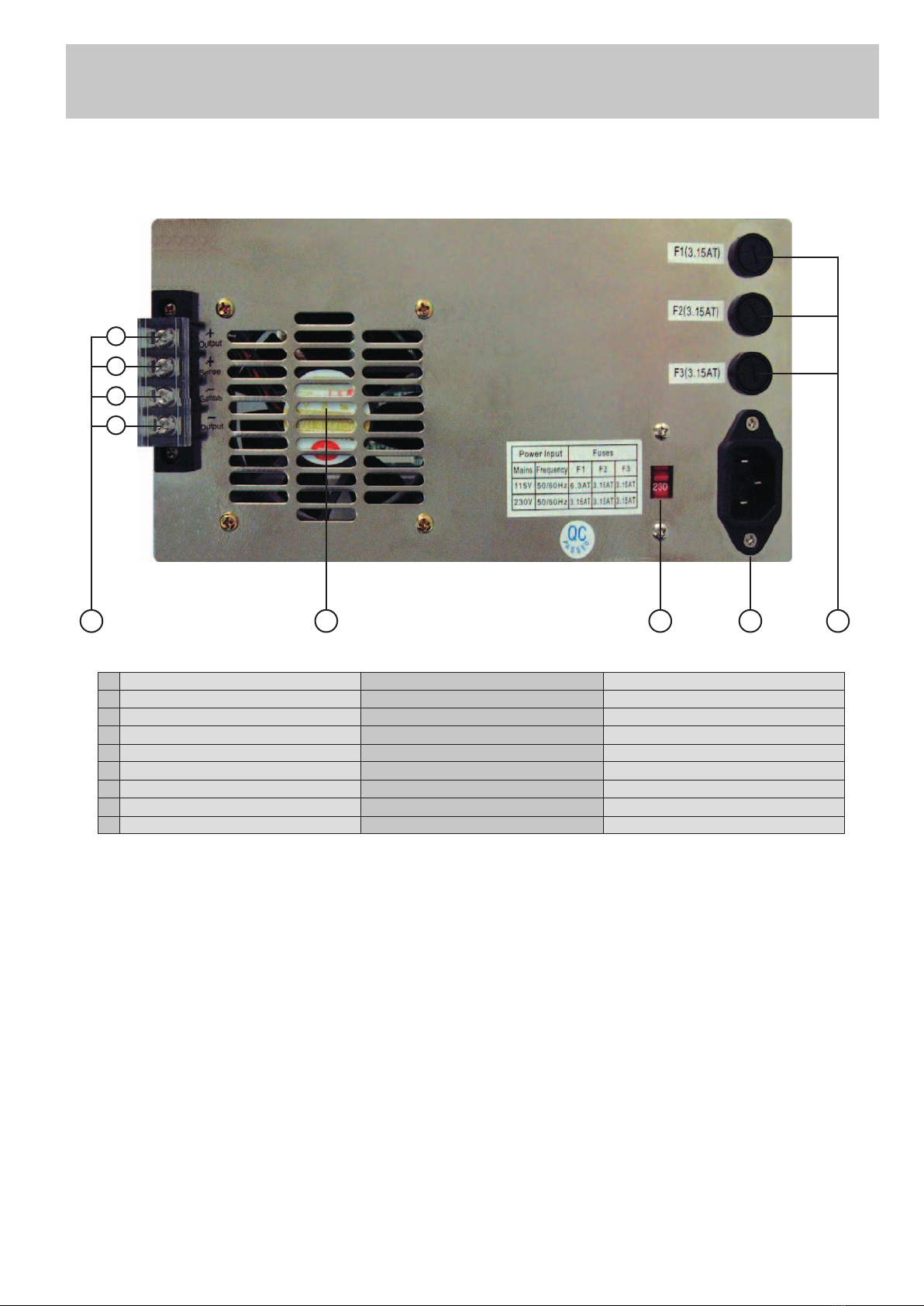

+ Ausgang
+ Fernfühlung
- Fernfühlung
- Ausgang
Ausgangsklemmen Rückseite
Luftaustritt
Netzspannungswahlschalter
Kaltgeräteeinbaustecker
Netzsicherungen
+ Output
+ Sense
- Sense
- Output
Output terminals rearside
Air outlet
Voltage selector
Power receptacle
Line fuses
+ Sortie
+ Détecteur
- Détecteur
- Sortie
Barre á bornes du revers
Bouche d´aération
Commutateur de tension
Branchement au secteur
Fusibles d´entrée
1
2
3
4
57 8 96
Bezeichnung der Bedienelemente
Operating controls
Désignation des éléments de commande

EA-Elektro-Automatik GmbH & Co. KG
Entwicklung - Produktion - Vertrieb
Development - Production - Sales
Helmholtzstraße 31-33
41747 Viersen
Germany
Telefon: 02162 / 37 85-0
Telefax: 02162 / 16 230
[email protected]
www.elektroautomatik.de
