XanuraHome™
Radiofrequentie-interface type RFIX35
MBO 6012349G01 001

2 MBO 6012349G01 001
Technische karakteristieken
• Transponeert radiofrequente (RF-)signalen afkomstig van
afstandsbedieningen naar XanuraHome commando's via het
lichtnet. (Zie pagina 24 voor informatie over RF-signalen).
• Mogelijkheid voor het ontvangen van standaard-RF- of
"RF-secured" codes.
• In de "RF-secured" modus kunnen maximaal 8 beveiligde
afstandsbedieningen of zenders worden aangemeld.
• Ontvangt maximaal 256 adressen(Lettercode A t/m P)
• Mogelijkheid voor het bedienen van slechts één door de
gebruiker te definiëren lettercode (16 adressen).
• Ontworpen als op een wand of plafond te bevestigen
component, met de bijgeleverde voedingskabel ook als los
component in een wandcontactdoos toe te passen.
• Het RF-protocol is compatibel met het RF-protocol van X10.
Dit betekent dat alle standaard X10-compatibele RF afstands-
bedieningen (zenders) kunnen worden gebruikt.
Toepassingsopties
De RFIX35 kan worden gebruikt voor het ontvangen van
RF-commando's, afkomstig van XanuraHome afstandsbedieningen,
en het via het lichtnet doorsturen van deze opdrachten voor het
schakelen of dimmen van actoren (zie figuur 1).
XanuraHome™ Radiofrequentie-interface type RFIX35

3MBO 6012349G01 001
Figuur 1.
XanuraHome modules
RFIX35
lichtnet-
signaal
RF-
signalen
Afstandbediening
(ABX1 of ABX3)
Bewegingsmelder
Xanura
Home Control
Box
Xanura Home Control Box
Als de RFIX35 wordt gebruikt in combinatie met de Xanura
Home Control Box, kan de RFIX35 worden gebruikt voor het
met een afstandsbediening activeren van de eerder
geprogrammeerde macro's in de Xanura Home Control Box.

4 MBO 6012349G01 001
De RFIX35 kan in principe op 2 manieren worden toegepast:
1. Gemonteerd op een centraaldoos
2. Aangesloten op een wandcontactdoos
Let op! Voor u met de montage/installatie begint
moet u zich ervan verzekeren dat de spanning is
afgeschakeld.
Monteren op een centraaldoos
Voor de montage van de RFIX35 op een centraaldoos volgt u de
volgende stappen.
• Haal het deksel van de RFIX35 door de schroef aan de
bovenzijde los te draaien.
• Voer fase en nul door de achterplaat door een opening (A) te
maken in de sticker.
• Schroef de montageplaat met schroeven vast aan de
centraaldoos.
• Sluit fase en nul aan op de kroonsteen van de montageplaat.
• Draai de deksel van de RFIX35 weer vast aan de
montageplaat.
!
Montage

Monteren op een centraaldoos.
5MBO 6012349G01 001
A

6 MBO 6012349G01 001

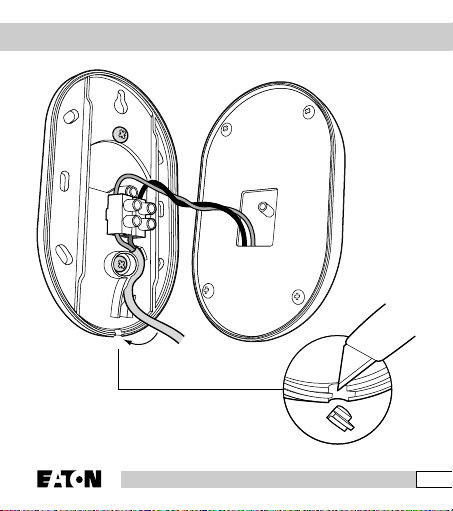

Aansluiten van het netsnoer voor toepassing op een
wandcontactdoos
Indien u de RFIX35 wilt aansluiten op een wandcontactdoos
moet het meegeleverde netsnoer worden aangesloten.
Voor het aansluiten van het netsnoer aan de RFIX35 volgt u de
volgende stappen.
• Haal het deksel van de RFIX35 door de schroef aan de
bovenzijde los te draaien.
• Snijdt met een stanleymes voorzichtig de uitsparing aan de
smalle zijde van de montageplaat open zodat het netsnoer
hierdoor gevoerd kan worden.
• Monteer fase en nul aan de kroonsteen en voer de kabel
door het kabelkanaal in de montageplaat.
• Draai de deksel van de RFIX35 weer vast aan de
montageplaat.
Montage (vervolg)

7MBO 6012349G01 001
Aansluiten van het netsnoer.

8 MBO 6012349G01 001
Standaard- of RF-secured modus
De RFIX35 kan werken in de RF-secured modus of in de
standaardmodus (standaard).
Afstandsbediening RFIX35
Standaardmodus
RF-secured modus
Standaardmodus
RF-secured modus
✓
✓
✗
✗

9MBO 6012349G01 001
Standaardmodus
In de standaardmodus is de RFIX35 compatibel met alle X10
compatible afstandsbedieningen. In deze modus moet de
gebruiker het adresnummer en de opdracht afzonderlijk
indrukken op de afstandsbediening. De RFIX35 ontvangt
RFsignalen afkomstig van de afstandsbediening (een adres met
een opdracht) en verzendt deze via het lichtnet om actoren te
schakelen of macro's te activeren.
RF-secured modus
In de RF-secured modus worden alleen opdrachten afkomstig
van aangemelde afstandsbedieningen geaccepteerd.
Opdrachten van andere afstandsbedieningen binnen het
ontvangstbereik van de RFIX35 worden genegeerd. Om de
RF-secured modus te kunnen gebruiken, hebt u een afstands-
bediening nodig met een RF-security code. Er kunnen maximaal
8 verschillende afstandsbedieningen worden aangemeld.
Afstandsbedieningen die geschikt zijn voor de RF-secured
modus zijn de XanuraHome ABX1 en ABX3.

10 MBO 6012349G01 001
Ontvangstmodi
Let op: De standaardinstelling van de RFIX35 is
lettercode "A" in de standaardmodus. In deze
modus zal de RFIX35 opdrachten van andere, zich
binnen het bereik van de RFIX35 bevindende
afstandsbedieningen, op dezelfde lettercode
accepteren. Indien u voor lettercode "P" kiest in de
standaardmodus, zal de RFIX35 ook opdrachten
van de overige lettercodes binnen het bereik
accepteren. Hierdoor kunnen derden uw verlichting
en apparaten aangesloten op XanuraHome
ongewenst bedienen. Als u dit wilt voorkomen,
dient u de afstandsbedieningen in de RF-secured
modus te programmeren.
!

11MBO 6012349G01 001
Ontvangstmodus voor één lettercode
Als er een lettercode in de RFIX35 is geprogrammeerd
("A" t/m "O"), kan de interface alleen de geprogrammeerde
lettercode ontvangen. De afstandsbediening dient te worden
geprogrammeerd op dezelfde lettercode als de RFIX35.
Ontvangstmodus voor alle lettercodes
Als de lettercode van de RFIX35 is geprogrammeerd op
lettercode "P", stuurt de interface de in de afstandsbediening
geprogrammeerde lettercode door, ongeacht welke lettercode is
geprogrammeerd in de afstandsbediening ("A" t/m "P"). De
RFIX35 ontvangt alle lettercodes en stuurt de ontvangen
opdrachten van de afstandsbediening via het lichtnet door.

12 MBO 6012349G01 001
Programmeren van de RFIX35
Programmeermodus In de programmeermodus kan de RFIX35
worden geprogrammeerd om uitsluitend één door de gebruiker te
definiëren lettercode te ontvangen (= selecteer één lettercode van
A t/m O) of om alle lettercodes (A t/m P) te ontvangen. Als slechts één
lettercode is geprogrammeerd, ontvangt de RFIX35 uitsluitend
instructies afkomstig van afstandsbedieningen binnen het ontvangst-
bereik van de RFIX35 waarin dezelfde lettercode is geprogrammeerd.
Als de RFIX35 bijvoorbeeld is geprogrammeerd op lettercode B, moet
de afstandsbediening ook zijn geprogrammeerd op lettercode B.
Security inleermodus In de security inleermodus kunnen maximaal
8 RF-secured afstandsbedieningen in de RFIX35 worden aangemeld.
Wanneer de RFIX35 is geprogrammeerd om te werken in de
RF-secured modus, accepteert de RFIX35 uitsluitend RF-instructies
afkomstig van aangemelde afstandsbedieningen. RF-instructies
afkomstig van andere afstandsbedieningen binnen het ontvangstbereik
van de RFIX35 worden genegeerd. In deze modus kunt u ook het
geheugen van de RFIX35 wissen. Alle afstandsbedieningen die in de
RFIX35 zijn aangemeld, worden dan gewist. In deze modus kunt u ook
de standaardontvangstmodus* (niet-beveiligd) programmeren als u de
RF-secured modus eerst hebt geprogrammeerd.
Gebruiksmodus In de gebruiksmodus ontvangt de RFIX35
RF-instructies afkomstig van afstandsbedieningen, en transponeert
hij deze naar XanuraHome opdrachten over het lichtnet.
*) De standaardmodus is standaard geprogrammeerd op lettercode A.

13MBO 6012349G01 001
Programmeren
van de lettercode
Verzend het setup
commando (letter-
en cijfercode) (2x)
over het lichtnet
Druk de knop
3 - 6 s in Druk de knop 6 - 12 s in
Druk de knop
> 9 s in
LED continu AAN
Druk de program-
meerschakelaar
kort in,
of wacht 60 s
Lettercode
geprogrammeerd
LED knippert
Security
inleermodus
Verzend security code
met afstandsbediening
(RF-secured)
Optioneel: geheugen wissen
LED knippert kort
Gebruiksmodus
LED UIT
Resultaat:
RF-secured modus
LED UIT
Geheugen
vol
Code
geaccepteerd
Code NIET
geaccepteerd
LED 2 s AAN
Geheugen gewist
Resultaat:
standaardmodus
12
3

14 MBO 6012349G01 001
Programmeren van de RFIX35 (vervolg)
Programmeren van de lettercode voor de RFIX35
Houd de programmeerschakelaar 3 tot 6 seconden ingedrukt
om de programmeermodus te activeren. De LED gaat branden.
Verzend het setup commando (lettercode en cijfercode) twee
keer via het lichtnet met bijv. een programmeerunit (PUX), een
Xanura Home Control Box of een andere A10-/X10-compatibele
zender. De LED knippert twee keer nadat hij twee identieke
setup commando's (adressen) heeft ontvangen.
Lettercode "A" t/m "P" kan worden geprogrammeerd. Voorbeeld:
om lettercode B te programmeren, verzendt u twee keer B01.
1
Druk de programmeerschakelaar in met een
puntig voorwerp.

15MBO 6012349G01 001
Ontvangen van alle lettercodes
Om alle lettercodes ("A" t/m "P") te ontvangen, programmeert u
de RFIX35 op lettercode "P".
De LED knippert twee keer wanneer hij twee identieke
setup commando's (adressen) heeft ontvangen in de
programmeermodus.
KEUZE KIES ACTIE RESULTAAT
Adres Setup commando LED knippert
ÉÉNA01…016 2 x adres 2 x
ALLE P1…P16 2 x adres 2 x
De programmeermodus afsluiten
Druk kort op de programmeerknop of wacht 60 seconden om
terug te keren naar de gebruiksmodus.
LET OP!: Het is niet mogelijk om alleen met de
afstandsbediening de RFIX35 te programmeren. Dit
is alleen mogelijk indien een extra ontvanger voor
de afstandsbediening wordt gebruikt zodat deze de
setup commando's via het lichtnet naar de RFIX35
kan sturen.
!

16 MBO 6012349G01 001
Programmeren van de RFIX35 (vervolg)
Druk de programmeerschakelaar in met een puntig voorwerp.
Programmeren van de RFIX35 in de RF-secured modus
Houd de programmeerschakelaar 6 seconden ingedrukt om de
RF-secured inleermodes te activeren. De LED knippert nu snel
en kort.
2

17MBO 6012349G01 001

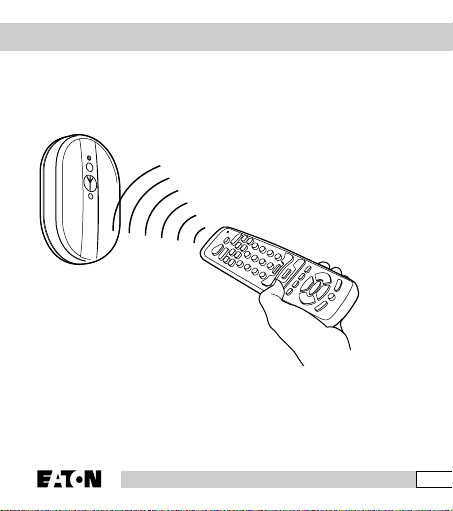

De RFIX35 bevindt zich nu in de
RF-secured ontvangstmodus.
Om een afstandsbediening aan te
melden, verzendt u in de RF-
secured modus (zie pagina 19 en
20) een adres en een opdracht
met de afstandsbediening die u in
de RFIX35 wilt aanmelden.
Als de RFIX35 de afstands-
bediening accepteert, keert
de RFIX35 terug naar de
gebruiksmodus (LED UIT).
Als u meer afstandsbedieningen wilt aanmelden, herhaalt u deze
procedure voor alle andere afstandsbedieningen die u wilt
aanmelden, tot een maximum van 8. Als het geheugen van de
RFIX35 vol is, accepteert hij geen enkele afstandsbediening meer.

18 MBO 6012349G01 001
Programmeren van de RFIX35 (vervolg)
De LED van de RFIX35 licht 2 seconden op, en vervolgens keert
het apparaat terug in de gebruiksmodus zonder de afstands-
bediening op te slaan. Als u per ongeluk een afstandsbediening
aanmeldt die al was aangemeld, wordt deze geaccepteerd
zonder dat dit extra geheugenruimte in beslag neemt.
Let op: als dezelfde afstandbediening is aangemeld
met een nieuwe willekeurig gegenereerde beveiligings-
code, neemt dit wel extra geheugenruimte in beslag.
De RFIX35 keert automatisch terug in de gebruiksmodus als hij
binnen 60 seconden geen opdrachten ontvangt.
Wis alle aangemelde afstandsbedieningen uit het geheugen
Als u al 8 afstandsbedieningen hebt aangemeld en een nieuwe
afstandsbediening in de RFIX35 wilt aanmelden, moet u eerst het
geheugen van de RFIX35 wissen. Dit is mogelijk door de RFIX35
eerst in de RF-secured inleermodus zetten (houd de programmeer-
schakelaar ingedrukt en laat hem na 6 seconden los. De LED
knippert snel en kort). Druk vervolgens opnieuw de programmeer-
schakelaar in, en houd deze ingedrukt. Laat de programmeer-
schakelaar na 9 seconden los. Alle eerder aangemelde afstands-
bedieningen zijn nu gewist, het geheugen is gewist. Nu kunt u de
eerder beschreven procedure beginnen om maximaal 8 afstands-
bedieningen aan te melden.
3
!

19MBO 6012349G01 001
Programmeren van de afstandsbediening
Programmeren van de RF-secured modus in de
afstandsbediening
Om de RF-secured modus te kunnen gebruiken, moet u eerst de
afstandsbediening programmeren in de RF-secured modus. Volg de
onderstaande stappen om de RF-secured modus te programmeren
in de ABX1 of ABX3.
ABX1 instellen in RF-secured modus
1. Programmeer onder de Xanura toets de code 822
➔Druk op SETUP totdat de LED aanblijft
➔Druk op de Xanura toets
➔Toets 8-2-2 in, de LED gaat uit na de laatste 2
2. Druk op de Xanura toets
3. Druk op SETUP totdat de LED aanblijft
4. Laat de SETUP toets los
5. Druk op de toets A.B. om een willekeurige
beveiligingscode te genereren
6. Druk op de ENT (Enter) toets
Terugzetten naar de standaardmodus (= niet RF-secured modus)
Voor het terugzetten van de ABX1 in de standaardmodus,
programmeer onder de Xanura toets de code 820.
➔ Druk op SETUP totdat de LED aanblijft
➔ Druk op de Xanura toets
➔ Toets 8-2-0 in, de LED gaat uit na de 0

20 MBO 6012349G01 001
Programmeren van de afstandsbediening (vervolg)

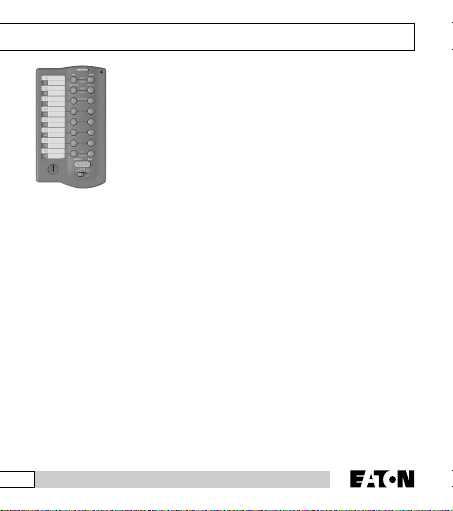

ABX3 instellen in RF-secured modus
1. Verwijder de batterijen.
2. Druk op toetsen om het laatste restje energie
uit de afstandsbediening te laten lopen.
3. Zet de schakelaar in positie 2.
4. Doe dan pas de batterijen in de
afstandsbediening.
Terugzetten naar de standaardmodus (= niet RF-secured modus)
Voor het terugzetten van de ABX3 in de normale modus volg de
onderstaande instructies:
1. Verwijder de batterijen.
2. Druk op toetsen om het laatste restje energie uit de
afstandsbediening te laten lopen.
3. Zet de schakelaar in positie 1.
4. Doe dan pas de batterijen in de afstandsbediening.
