Ecler MPAGE1r User manual
USER MANUAL
MANUAL DE INSTRUCCIONES
NOTICE D'UTILISATION
BEDIENUNGSANLEITUNG
MPAGE1r
1-ZONE DESKTOP PAGING STATION
2
3
INSTRUCTION MANUAL
1. IMPORTANT NOTE 04
1.1. Precautions 04
2. INTRODUCTION 04
3. INSTALLATION and CONNECTION 05
4. OPERATION 05
5. FUNCTION LIST 06
6. FUNCTION DIAGRAM 06
7. TECHNICAL CHARACTERISTICS 19
All numbers subject to variation due to production tolerances. ECLER SA reserves the right to make
changes or improvements in manufacturing or design which may affect specifications.
4
1. IMPORTANT NOTE
Congratulations! You are the owner of a carefully designed and manufactured product.
We would like to thank you for choosing our MPAGE1r paging station.
For the maximum effectiveness of the paging station, it is VERY IMPORTANT that you
read this User's Guide carefully and follow the recommendations contained herein.
In order to guarantee the optimum operation of this unit, we strongly recommend that its
maintenance be carried out by our Authorised Technical Services.
1.1. Precautions
The working environment should be dry and completely dust-free.
Do not expose the unit to rain or water splashes, and do not place liquid containers or
incandescent objects like candles on top of the unit.
Any change in the configuration of the unit must be carried out by a qualified technician.
Before any work is done on the unit it should be disconnected from the power source.
2. INTRODUCTION
MPAGE1r is a real time desktop (“paging”) station. Connecting the paging station to
equipment with a microphone input such as the SAM/eSAM series, DAM614, MIMO/MIMOSG
series, CA series, HMA/eHMA series, etc., you can send voice messages in real time.
The key features of the MPAGE1r are:
•1 voice message activation key (PAGE)
•Gooseneck microphone
•Euroblock type balanced audio connector
•Euroblock type TRIGGER connector for remote control of external equipment
(N.O./N.C internally selectable)
5
3. INSTALLATION and CONNECTION
Installing an MPAGE1r unit consists of the following steps:
1. Installation of audio wiring: remove the screw in the bottom of the device, and slide
the bottom plate to access the connectors. Hole the rubber grommet and pass the
audio cable through it. Cable balancing between the MICR connection of the
MPAGE1r and the audio input of the receiving equipment (mixer, audio matrix, etc.):
Live or direct signal > Terminal +
Cold or inverted signal > Terminal -
Ground > Terminal ⊥
The audio cable also delivers the phantom power required for the MPAGE1r unit
to operate and which must be supplied remotely by the receiver.
2. Installation of TRIGGER control wiring (optional): the status of the control signal of
the TRIGGER connector can be selected by means of an internal jumper – Normally
Open (N.O.) or Normally Closed (N.C.). When N.O. is selected, control signal will be
active while the PAGE key is pressed. When N.C. is selected, control signal will be
inactive while the PAGE key is pressed. The control signal is used for the remote
control of certain functions of external equipment, such as to enable the MUTE
function of an MIMO88 unit using one of its GPI inputs, a MUTE input on a SAM
mixer, etc.
Note:the TRIGGER control signal is not a power-free contact closure; rather, it
operates thanks to a circuit based on MOSFET devices. For more information,
consult the technical features of the equipment.
3. Adjust the microphone level of the receiver equipment
The console microphone is a non-extractable electret cardioid type mounted on a
flexo. It is supplied with an "anti-pop" foam windshield.
4. OPERATION
Once the MPAGE1r unit is connected to the receiver, messages are sent by pressing the
PAGE key and keeping it pressed while the voice message plays.
If the receiver has a “talkover” function that works by automatically detecting the signal
delivered by the microphone or by closing the external contact using the TRIGGER connector, the
sound in the areas where the message is being received will be attenuated or muted
•while the message is being delivered if there is automatic level detection (PAGE key
pressed + message playing) or
•as long as the PAGE key is pressed if activated by closing the contact
6

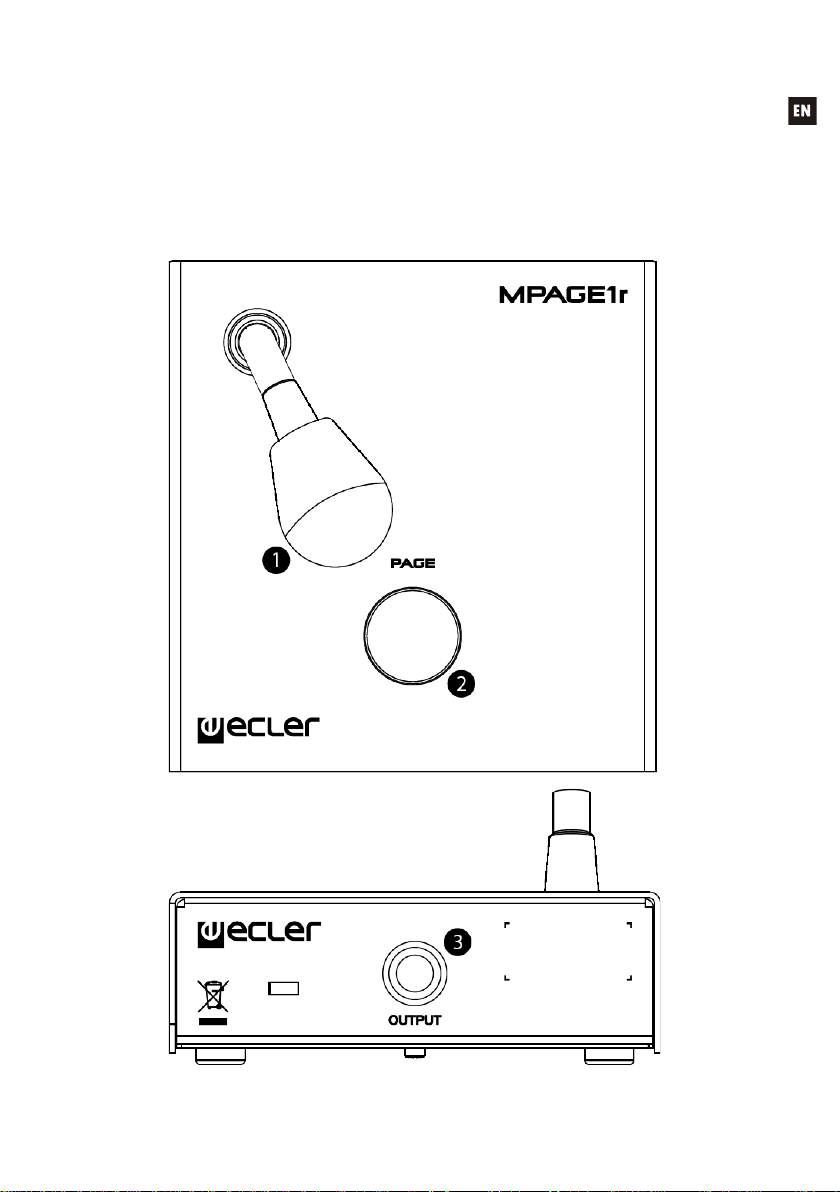

5. FUNCTION LIST
1. PAGE key
2. Gooseneck microphone
3. Rubber grommet
6. FUNCTION DIAGRAM
7
MANUAL DE INSTRUCCIONES
1. NOTA IMPORTANTE 08
1.1. Precauciones 08
2. INTRODUCCIÓN 08
3. INSTALACIÓN y CONEXIONADO 09
4. FUNCIONAMIENTO 09
5. LISTA DE FUNCIONES 10
6. DIAGRAMA DE FUNCIONES 10
7. CARACTERÍSTICAS TÉCNICAS 19
Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva
el derecho de realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las
especificaciones.
8
1. NOTA IMPORTANTE
¡Enhorabuena!. Vd. posee el resultado de un cuidadoso diseño y una esmerada
fabricación. Agradecemos su confianza por haber elegido nuestra estación de avisos MPAGE1r.
Para conseguir la máxima operatividad y rendimiento del aparato, antes de su conexión,
es MUY IMPORTANTE leer detenidamente y tener muy presentes las consideraciones que se
especifican en este manual.
Para garantizar el óptimo funcionamiento de este aparato recomendamos que su
mantenimiento sea llevado a cabo por nuestros Servicios Técnicos autorizados.
1.1. Precauciones
El ambiente de trabajo deberá ser seco y estar totalmente libre de polvo.
No exponga el aparato a la caída de agua o salpicaduras, no ponga encima objetos
con líquido ni fuentes de llama desnuda, como velas.
Cualquier cambio en la configuración debe ser realizada por personal técnico
cualificado.
En caso de requerir alguna intervención, el aparato debe desconectarse previamente de la
alimentación.
2. INTRODUCCIÓN
MPAGE1r es una consola de avisos de voz en tiempo real (“paging”) de sobremesa. Su
conexión a equipos con entrada de micrófono, como serie SAM/eSAM, DAM614, serie
MIMO/MIMOSG, serie CA, serie HMA/eHMA, etc. permite la difusión de mensajes de voz en tiempo
real.
Las características principales de la MPAGE1r son:
•1 tecla de activación del mensaje de voz (PAGE)
•Micrófono de cuello de cisne
•Conector de audio balanceado tipo Euroblock
•Conector TRIGGER tipo Euroblock para control remoto de equipos externos
(N.O./N.C. seleccionable)
9
3. INSTALACIÓN y CONEXIONADO
La instalación de una unidad MPAGE1r consta de los siguientes pasos:
1. Instalación del cableado de audio: retirar el tornillo de la parte inferior para quitar la
tapa trasera (deslizándola) y así acceder a los conectores. Agujerear el pasa-cables
de goma y pasar el cable de audio a través de él. Cable balanceado entre el
conector MICR de la MPAGE1r y la entrada de audio del equipo receptor
(mezclador, matriz de audio, etc.):
Vivo o señal directa > Terminal +
Frío o señal invertida > Terminal -
Masa > Terminal ⊥
El cable de audio entrega también la alimentación phantom que requiere la
unidad MPAGE1r para su funcionamiento, y que debe ser suministrada
remotamente por el equipo receptor.
2. Instalación del cableado de control TRIGGER (opcional): el conector TRIGGER
presenta una señal de control cuyo estado puede ser seleccionado por medio de un
jumper interno – normalmente abierto (N.O.) o normalmente cerrado (N.C). Cuando
está seleccionado N.O., la señal de control estará activa mientras la tecla PAGE
está pulsada. Cuando está seleccionado N.C., la señal de control está inactiva
mientras la tecla PAGE está pulsada. Dicha señal de control se emplea para
controlar remotamente determinadas funciones de equipos externos, como por
ejemplo, para habilitar una función MUTE en una unidad MIMO88 mediante una de
sus entradas GPI, una entrada MUTE de un mezclador serie SAM, etc.
Nota: la señal de control TRIGGER no es un cierre de contacto libre de potencial,
sino que actúa gracias a un circuito basado en dispositivos MOSFET. Para más
información, vea las características técnicas del equipo.
3. Ajuste del nivel de micrófono en el equipo receptor
El micrófono de la consola es del tipo electret cardioide, montado en un flexo y no
extraíble. Se suministra con una cubierta de espuma “anti-pop“.
4. FUNCIONAMIENTO
Una vez conectada la unidad MPAGE1r al equipo receptor el envío de mensajes se
realiza pulsando la tecla PAGE y manteniéndola pulsada mientras se efectúa la locución del
mensaje de voz.
Si el equipo receptor está dotado de función “talkover”, bien por detección automática de
la señal entregada por el micrófono, bien por cierre de contacto externo mediante el conector
TRIGGER, el contenido sonoro existente en las zonas de destino será atenuado o enmudecido
durante:
•el intervalo de duración efectiva del mensaje en el caso de detección automática de nivel
(tecla PAGE pulsada + locución en curso) ó
•el tiempo en que la tecla PAGE se encuentre pulsada en el caso de activación por cierre
de contacto
10
5. LISTA DE FUNCIONES
1. Pulsador PAGE
2. Micrófono de cuello de cisne
3. Pasa-cables de goma
6. DIAGRAMA DE FUNCIONES
11
NOTICE D’UTILISATION
1. NOTE IMPORTANTE 12
1.1. Précautions 12
2. INTRODUCTION 12
3. INSTALLATION et CONNEXIONS 13
4. FONCTIONNEMENT 13
5. LISTE DE FONCTIONS 14
6. SCHÉMA DE FONCTIONS 14
7. CARACTÉRISTIQUES TECHNIQUES 19
Toutes les valeurs mentionnées dans ce document sont susceptibles d’être modifiées en raison des
tolérances de production. ECLER SA se réserve le droit de changer ou d’améliorer les processus de
fabrication ou la présentation de ses produits, occasionnant ainsi des modifications dans les
spécifications techniques.
12
1. NOTE IMPORTANTE
Félicitations ! Vous avez entre les mains le résultat d'une conception et d'une fabrication
soignées. Nous vous remercions de la confiance que vous nous avez témoignée en choisissant
notre console d'annonces MPAGE1r.
Pour en tirer le meilleur rendement et un fonctionnement maximal, il est TRÈS
IMPORTANT de lire attentivement et de respecter les indications de ce manuel avant toute
connexion.
Pour obtenir le meilleur rendement de cet appareil, il est important que l'entretien soit
réalisé par notre Service Technique Ecler.
1.1. Précautions
L'environnement de travail doit être sec et sans poussières.
Éviter tout contact avec l'eau. L'appareil doit être installé à l'écart de tout objet
contenant un liquide ou de toute flamme nue, comme une bougie par exemple.
Seul un personnel technique qualifié est habilité à effectuer un changement de
configuration.
Avant toute intervention, le cordon d'alimentation de l'appareil doit être préalablement débranché.
2. INTRODUCTION
La console MPAGE1r est une console d'annonces vocales en temps réel (“paging”) à
poser sur table. Son branchement à des appareils dotés d'entrées pour microphone, tels que les
SAM/eSAM, DAM614, MIMO/MIMOSG, CA, HMA, etc. permet l'émission de messages vocaux en
temps réel.
Les caractéristiques principales de la console MPAGE1r sont :
•1 touche d'activation du message vocal (PAGE)
•Microphone à col de cygne
•Connecteur audio symétrique de type Euroblock
•Connecteur TRIGGER de type Euroblock pour le contrôle d'appareils externes à
distance (réglable sur N.O./N.C., c’est-à-dire normalement ouvert ou normalement
fermé)
13
3. INSTALLATION et CONNEXIONS
L'installation d'une unité MPAGE1r doit suivre les étapes suivantes :
1. Installation du câblage audio : retirez la vis de dessous pour déposer le capot
arrière (coulissant) et ainsi accéder aux connecteurs. Percez le passe-câble en
caoutchouc et faites-y passer le câble audio. Câble symétrique entre le connecteur
MICR de la console MPAGE1r et l'entrée audio de l'appareil récepteur (mélangeur,
matrice audio, etc.) :
Point chaud ou signal direct > Broche +
Point froid ou signal inversé > Broche -
Masse > Broche ⊥
Le câble audio apporte aussi l'alimentation fantôme dont l'unité MPAGE1r a
besoin pour fonctionner, et qui doit être fournie à distance par l'appareil récepteur.
2. Installation du câblage de déclenchement TRIGGER (en option) : le connecteur
TRIGGER produit un signal de commande dont l'état peut être sélectionné au
moyen d’un cavalier interne : normalement ouvert (N.O.) ou normalement fermé
(N.C). Quand N.O. est sélectionné, le signal de commande est activé tant que la
touche PAGE est maintenue enfoncée. Quand N.C. est sélectionné, le signal de
commande est désactivé tant que la touche PAGE est maintenue enfoncée. Ce
signal sert à contrôler à distance certaines fonctions d'appareils externes comme par
exemple l'activation d'une fonction MUTE sur une unité MIMO88 par une des ses
entrées GPI, une entrée MUTE sur un mélangeur SAM, etc.
Remarque : le signal de contrôle TRIGGER n'est pas une fermeture de contact libre
de potentiel ; il agit grâce à un circuit basé sur des dispositifs MOSFET. Pour plus
d'informations, consulter les caractéristiques techniques de l'appareil.
3. Réglage du niveau du microphone sur l'appareil récepteur
Le microphone de la console est de type cardioïde à électret, monté sur flexible et non
démontable. Il est fourni avec une bonnette en mousse « anti-plosives».
4. FONCTIONNEMENT
Une fois que l'unité MPAGE1r est connectée à l'appareil récepteur, l'envoi de messages
se fait en appuyant sur la touche PAGE et en la maintenant enfoncée pendant la diffusion du
message vocal.
Si l'appareil récepteur est équipé d'une fonction “talkover”, que ce soit par détection
automatique du signal reçu du microphone ou fermeture de contact externe par le connecteur
TRIGGER, le contenu sonore existant dans les zones de destination sera atténué ou coupé
pendant :
•le temps du message dans le cas d'une détection automatique du niveau (touche PAGE
enfoncée + diffusion en cours) ou
•le temps durant lequel la touche PAGE est enfoncée, dans le cas d'une activation par
fermeture de contact
14

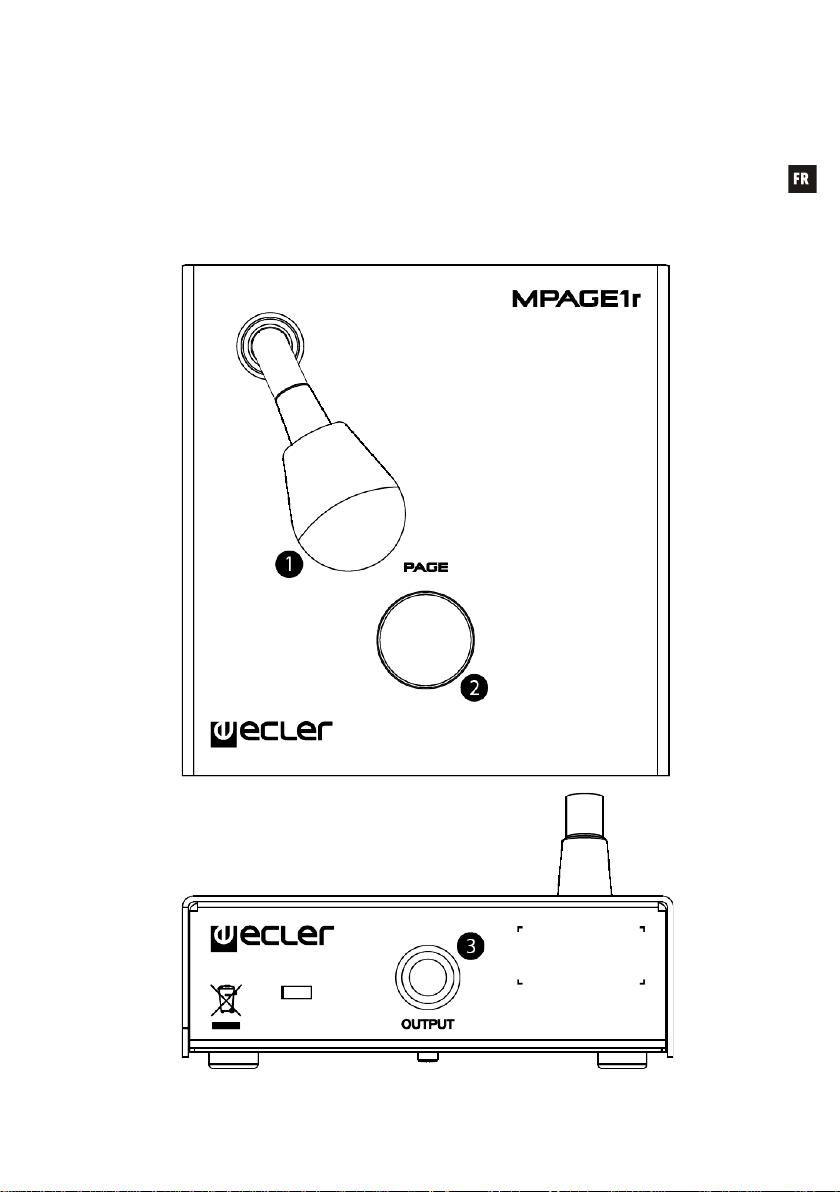

5. LISTE DE FONCTIONS
1. Bouton PAGE
2. Microphone à col de cygne
3. Passe-câble en caoutchouc
6. SCHÉMA DE FONCTIONS
15
BEDIENUNGSANLEITUNG
1. WICHTIGER HINWEIS 16
1.1. Vorsichtsmaßnahmen 16
2. EINLEITUNG 16
3. INSTALLATION und ANSCHLUSS 17
4. BETRIEB 17
5. LISTE DER FUNKTIONEN 18
6. FUNKTIONSDIAGRAMM 18
7. TECHNISCHE DATEN 19
Alle angegebenen Werte unterliegen gewissen Schwankungen infolge Produktionstoleranzen. ECLER
S.A. behält sich das Recht zu Änderungen oder Weiterentwicklungen in Produktion oder Design vor,
die Abweichungen der technischen Daten zur Folge haben können.
16
1. WICHTIGER HINWEIS
Glückwunsch! Was Sie besitzen, ist das Resultat einer detaillierten Konstruktion und
sorgfältigen Herstellung. Wir bedanken uns für das Vertrauen, das Sie mit der Wahl unserer
Sprechstelle MPAGE1r in uns gesetzt haben.
Um eine optimale Handhabung und die maximale Leistung des Geräts zu erreichen, ist es
SEHR WICHTIG, vor dem Anschluss die in dieser Anleitung enthaltenen Hinweise aufmerksam
durchzulesen und zu berücksichtigen.
Damit ein optimaler Betrieb gewährleistet ist, sollten eventuelle Reparaturen nur von
unserer technischen Service Abteilung durchgeführt werden.
1.1. Vorsichtsmaßnahmen
Das Gerät muss in einer trockenen Umgebung eingesetzt werden, Staub muss vom
Gerät entfernt werden.
Das Gerät darf keinem Wasser oder Flüssigkeitsspritzern ausgesetzt werden. Keine
Gegenstände mit Flüssigkeiten oder offene Flammen (z. B. Kerzen) auf das Gerät
stellen.
Überlassen Sie jede Änderung in der Konfiguration des Geräts stets qualifiziertem Fachpersonal.
Bei allen Arbeiten am Gerät muss es zunächst von der Stromversorgung getrennt werden.
2. EINLEITUNG
MPAGE1r ist eine Tischkonsole für Sprachdurchsagen in Echtzeit (“Paging”). Ihr
Anschluss an Geräte mit Mikrofoneingang wie z. B. Geräte der Baureihen SAM/eSAM, DAM614,
MIMO/MIMOSG, CA, HMA etc. ermöglicht die Ausstrahlung von Sprachdurchsagen in Echtzeit.
Die wesentlichen Merkmale der MPAGE1r sind:
•1 Einschalttaste der Sprachdurchsage (PAGE)
•Schwanenhalsmikrofon
•Symmetrischer Audioanschluss Typ Euroblock
•Anschluss TRIGGER Typ Euroblock zur Fernsteuerung externer Geräte (wahlweise
N.O./N.C.)
17
3. INSTALLATION und ANSCHLUSS
Für die Installation einer MPAGE1r sind folgende Schritte notwendig:
1. Installation des Audiokabels: Schraube unten entfernen, um die hintere Abdeckung
abzunehmen (abzuschieben) und so den Zugang zu den Anschlüssen zu
ermöglichen. Kabeldurchführung aus Gummi durchstechen und das Audiokabel
hindurchführen. Symmetrisches Kabel zwischen dem Anschluss MIC der MPAGE1r
und dem Audioeingang des Empfangsgeräts (Mischpult, Audiomatrix usw.):
Life bzw. direktes Signal > Anschluss +
Kalt bzw. invertiertes Signal > Anschluss -
Masse > Anschluss ⊥
Das Audiokabel überträgt auch die Phantomversorgung, die für den Betrieb der
MPAGE1r erforderlich ist, und vom Empfangsgeräts erhalten werden muss.
2. Installation der Steuerkabel TRIGGER (wahlweise): Der Anschluss TRIGGER liefert
ein Steuersignal, dessen Zustand über internen Jumper eingestellt werden kann –
normalerweise offen (N.O.) oder normalerweise geschlossen (N.C.). Wurde die
Option N.O. gewählt, so ist das Steuersignal aktiv, solange die PAGE-Taste
gedrückt wird. Wurde die Option N.C. gewählt, so ist das Steuersignal deaktiviert,
solange die PAGE-Taste gedrückt wird. Dieses Steuersignal wird zur Fernsteuerung
bestimmter Funktionen an externen Geräten genutzt, wie z. B. zur Aktivierung einer
MUTE-Funktion eines Geräts MIMO88 über einen der GPI-Eingänge, den MUTE-
Eingang eines Mischpults der Baureihe SAM usw.
Hinweis:Beim Steuersignal TRIGGER handelt es sich nicht um einen potenzialfreien
Kontaktabschluss, die Wirkung beruht auf einem Stromkreis von MOSFET-Geräten.
Weitere Informationen erhalten Sie in den technischen Daten des Geräts.
3. Einstellung des Mikrofonpegels im Empfangsgerät
Das Mikrofon der Konsole ist ein electret Kardioid-Mikrofon, das an einem flexiblen
Arm montiert und nicht abnehmbar ist. Es wird mit einer ”anti-pop” Schaumstoff-Abdeckung
geliefert.
4. BETRIEB
Nach Anschluss der MPAGE1r am Empfangsgerät können die Durchsagen durch
Betätigen der Taste PAGE vorgenommen werden, die während der Durchsage betätigt gehalten
werden muss.
Wenn das Empfangsgerät über die Funktion “talkover” verfügt (durch automatische
Erfassung des erhaltenen Mikrofonsignals oder Schließen des externen Kontakts über den
Anschluss TRIGGER, wird die vorhandene Audioübertragung in die Zielzonen über den folgenden
Zeitraum abgeschwächt bzw. stummgeschaltet:
•bei automatischer Erfassung des Signalpegels (Taste PAGE betätigt + laufende
Durchsage) während der tatsächlichen Dauer der Durchsage oder
•im Fall der Aktivierung durch Schließen des Kontakts, solange die Taste PAGE betätigt
ist.
18
5. LISTE DER FUNKTIONEN
1. Taste PAGE
2. Schwanenhalsmikrofon
3. Kabeldurchführung aus Gummi
6. FUNKTIONSDIAGRAMM
19
7. TECHNICAL CHARACTERISTICS 7. CARACTERÍSTICAS TÉCNICAS
7. CARACTÉRISTIQUES TECHNIQUES 7. TECHNISCHE DATEN
Microphone type
Non removable gooseneck condenser microphone
Polar pattern
Unidirectional
Microphone frequency response
50Hz – 18KHz (-10dB)
Output level
-20dBV @ 104dB SPL
Page mute
80dB typ.
Audio output
Balanced, detachable 3 pole screw terminal
Maximum audio cable length
Twisted pair 5m
Shielded 60m
Control output
Open drain N channel mosfet N.C.
Control rating
Max. +48VDC / 0,1A.
Control connector
Detachable 2 pole screw terminal
Phantom Power supply
+10 to +48VDC
Power consumption
2mA max. (1,4mA @ +18VDC)
Dimensions (microphone excluded)
W 120mm x D 126mm x H 43mm
Weight
625g
Included accessories
Windscreen, connectors
Other manuals for MPAGE1r
1
Table of contents
Languages:
Other Ecler Microphone manuals
