EcoDim ECO-DIM.03 User manual

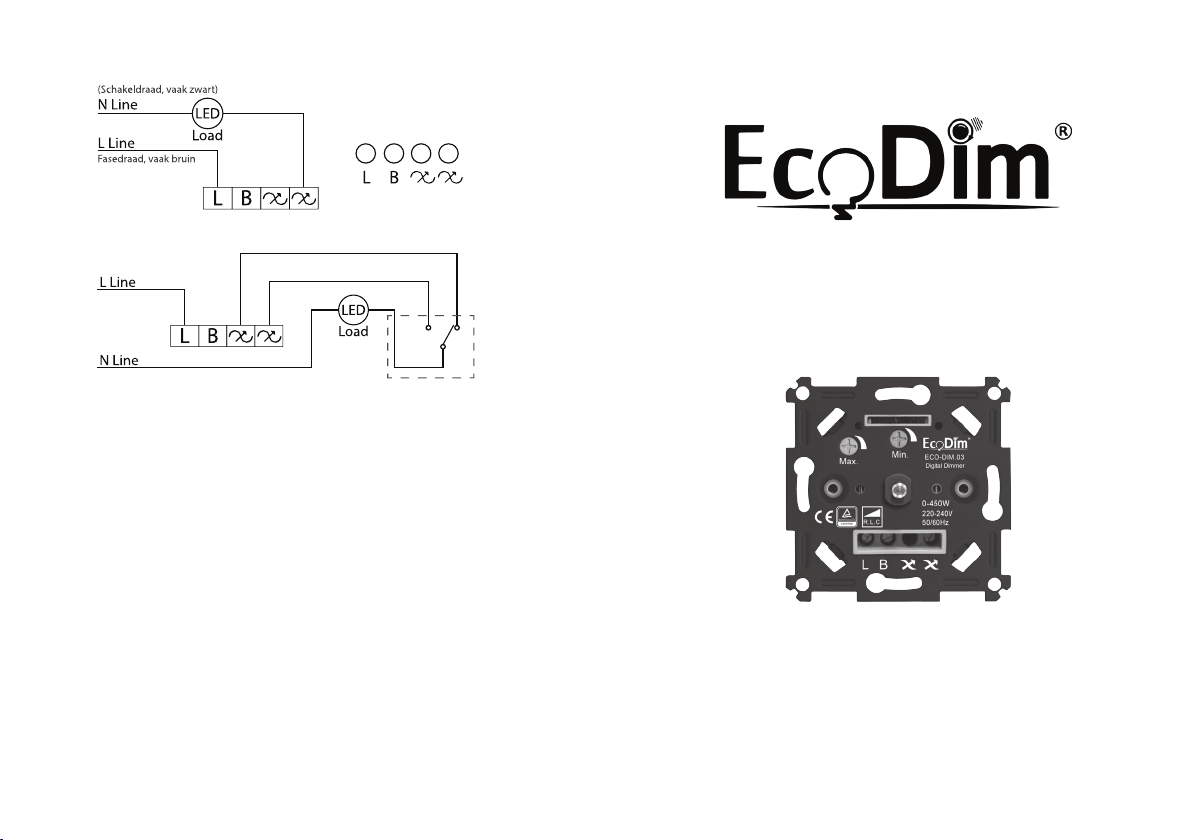

Aansluitschema
MIN/MAX instellen
Min. lichtniveau instellen:
Max. lichtniveau instellen:
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as
zo ver mogelijk naar links (minimale lichtoutput). Gaan de lampen knipperen?
Draai dan met een schroevendraaier de MIN potmeter langzaam naar rechts
voor stabiel licht. Is het licht al stabiel? Draai de MIN dan langzaam naar links
voor een nog betere dimbaarheid, tot net vóór het punt de lampen gaan
knipperen. Dat is de beste dimbaarheid van deze led lampen.
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer
as zo ver mogelijk naar rechts (maximale lichtoutput). Gaan de lampen
knipperen? Draai dan met een schroevendraaier de MAX potmeter langzaam
naar links, voor stabiel licht in de maximale lichtstand. Is het licht al stabiel?
Draai dan de MAX naar rechts voor de maximale lichtoutput van deze led
lampen.
Gebruik de MIN/MAX meters om het minimale en maximale lichtniveau en
-stabiliteit in te stellen.
Let op:
- Het installeren van de dimmer op een netstroom van 230V dient te worden
uitgevoerd door een gediplomeerd vakman, rekening houdend met de
nationale voorschriften. Zorg bij alle werkzaamheden dat de elektriciteit is
uitgeschakeld.
- Geen gemixte ladingen aansluiten op de dimmer. Bijv. een mix van led lampen
met halogeen-, gloei-, of spaarlampen.
Led dimmer fase aansnijding (R,L)
en fase afsnijding (R,C)
ECO-DIM.03
Aansluitpunten
Wisselschakeling:

Stap 1: Verwijder de knop en het afdekraam.
Stap 2: Zorg er altijd voor dat de elektriciteit tijdens de installatie is
uitgeschakeld. Sluit vervolgens de stroomdraden aan zoals aangegeven in
het‘Aansluitschema’
Stap 3: Installeer de dimmer nu in de inbouwdoos.
Stap 4: Schakel de elektriciteit weer aan. Zet de aangesloten lampen aan
middels de dimmer as. Stel nu MIN/MAX in, zoals aangegeven onder ‘MIN/
MAX instellen’
Stap 5: Plaats het afdekraam en de dimmerknop weer op de dimmer.
Geschikt voor:
- Led lampen 230V dimbaar (max. 450W)
- Energie/spaarlampen dimbaar (max. 500W)
- Halogeenlampen 230V dimbaar (max. 500W)
- Laagspanningslampen met elektronische trafo (bijv. dimbare
12V led lampen), input 230V (max. 500W)
- Ventilatoren (max. 100W)
Artikelnummer: ECO-DIM.03
Type led dimmer: Fase aansnijding (R,L) en
fase afsnijding (R,C)
Vermogen: 0-450 Watt
Bediening Druk/draaischakelaar
Verpakking: Per stuk verpakt
ECO-DIM.03
Geschikte afdekramen:
√ Berker by Hager
√ Busch-Jaeger
√ GIRA
√ JUNG
√ Merten by Schneider
√ NIKO
√ PEHA

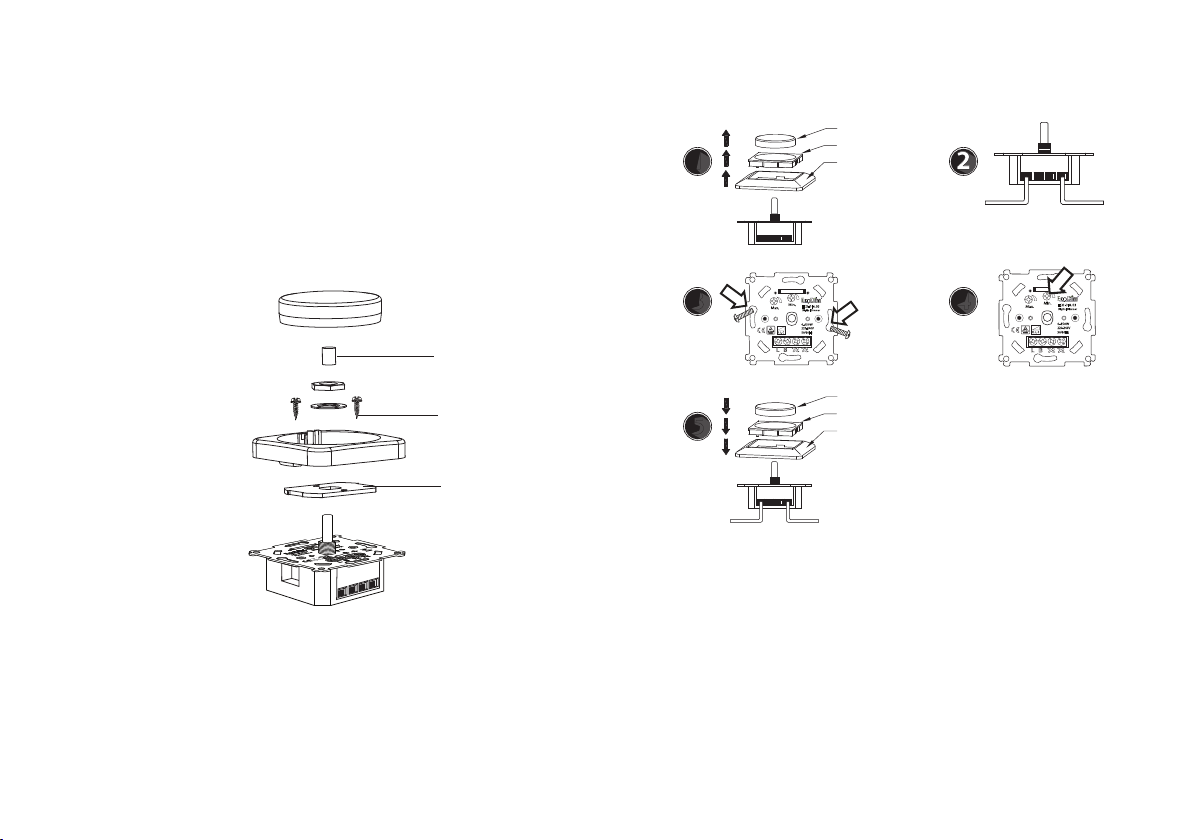

Installatie
Front Panel
Secondary Plate
Rotary Knob
Front Panel
Secondary Plate
Rotary Knob
Alleen voor Busch-Jaeger
Alleen voor JUNG
Alleen voor Busch-Jaeger en NIKO
L
L
N
N
1 2 3 54
1 2 3 54
1 2 3 54
1 2 3 54
1 2 3 54

Connection diagram
MIN/MAX adjustment
Min. light output adjustment:
Max. light output adjustment:
Switch the light on using the dimmer shaft. Then turn the dimmer to the
left as far as possible (minimum light output). Are the bulbs blinking? Then
turn the MIN pot meter slowly to the right with a screwdriver for stable light.
Has the light become stable already? Then turn the MIN slowly to the left for
an even better dimmability, to just before the point where the bulbs start
blinking. This is the best dimmability for these LED bulbs.
Switch the light on using the dimmer shaft. Then turn the dimmer to the
right as far as possible (maximum light output). Are the bulbs blinking? Then
turn the MAX pot meter slowly to the left with a screwdriver for stable light
in the maximum light position. Has the light become stable already? Then
turn the MAX to the right for the maximum light output of these LED bulbs.
Use the MIN/MAX meter to set the minimum and maximum light output and
light stability.
Caution:
- The installation of the dimmer on a 230 V supply must be done by a qualied
professional, taking the national regulations into account. Make sure that the
electricity is switched o during all activities.
- Do not connect mixed loads to the dimmer. E.g. a mix of LED lamps with
halogen, incandescent or energy-saving lamps.
LED dimmer phase control (R,L) and
phase cut-o (R,C)
ECO-DIM.03
(Switch wire, often black)
(Phase wire, often brown)
Multi-way switching:

Step 1: Remove the knob and the cover plate.
Step 2: Always make sure that the electricity is switched o during
installation. Then connect the wires as indicated in the‘Connection
diagram’.
Step 3: Now install the dimmer in the mounting box.
Step 4: Switch the electricity back on. Switch the connected lights on
using the dimmer shaft. Now adjust the MIN/MAX, as described under
‘MIN/MAX installation’
Step 5: Place the cover plate and dimmer knob back on to the dimmer.
Suitable for:
- Led lamps 230V dimmable (max. 450W)
- Energy / energy saving lamps dimmable (max. 500W)
- Halogen lamps 230V dimmable (max. 500W)
- Low-voltage bulbs with electronic transformer (e.g. dimmable
12V led lamps), input 230V (max. 500W)
- Ventilators (max. 100W)
Article number: ECO-DIM.03
Type of LED dimmer: Phase control (R,L) and
phase cut-o (R,C)
Power: 0-450 Watt
Operation Pressure / rotary switch
Packaging: Packed individually
ECO-DIM.03
Suitable cover plates:
√ Berker by Hager
√ Busch-Jaeger
√ GIRA
√ JUNG
√ Merten by Schneider
√ NIKO
√ PEHA
Installation
Front Panel
Secondary Plate
Rotary Knob
Front Panel
Secondary Plate
Rotary Knob
Only for Busch-Jaeger
Only for JUNG
Only for Busch-Jaeger en NIKO
L
L
N
N
1 2 3 54
1 2 3 54
1 2 3 54
1 2 3 54
1 2 3 54

Anschlussschema
MIN/MAX Einstellen
Min. Lichtleistung Einstellen:
Max. Lichtleistung Einstellen:
Schalten Sie die Beleuchtung mit dem Dimmer ein. Drehen Sie dann die
Dimmerwelle so weit wie möglich nach links (minimale Lichtleistung).
Blinken die Lampen? Drehen Sie dann das MIN-Potentiometer langsam mit
einem Schraubendreher im Uhrzeigersinn, um ein stabiles Licht zu erzielen.
Ist das Licht schon stabil? Drehen Sie dann langsam die MIN nach links, um
noch besser zu dimen, bis kurz vor dem Punkt die Lampen anfangen zu
blinken. Das ist die beste Dimmbarkeit dieser LED-Lampen.
Schalten Sie die Beleuchtung mit dem Dimmerwelle ein. Drehen Sie dann
die Dimmerwelle so weit wie möglich nach rechts (maximale Lichtleistung).
Blinken die Lampen? Drehen Sie dann das MAX-Potentiometer mit einem
Schraubendreher langsam nach rechts, um ein stabiles Licht zu erhalten.
Ist das Licht schon stabil? Drehen Sie dann den MAX für die maximale
Lichtleistung dieser LED-Lampen nach rechts.
Verwenden Sie die MIN/MAX-Anzeigen, um die minimale und maximale
Lichtleistung und Stabilität einzustellen.
Achtung:
- Die Installation des Dimmers an 230 V-Netzstrom muss von einem
qualizierten Fachmann unter Berücksichtigung der nationalen Vorschriften
durchgeführt werden. Vergewissern Sie sich, dass die Stromzufuhr während
aller Arbeiten ausgeschaltet ist.
- Schließen Sie keine gemischten Lasten an den Dimmer an. Z.B. ein Mix aus
LED-Lampen mit Halogen-, Glühlampen oder Energiesparlampen.
LED Dimmer Phasenverbindung (R,L) und
Phasenabschaltung (R,C)
ECO-DIM.03
(verbindungsleitung, oft schwarz)
(Phasendraht,
oft braun)
Umschaltschaltung:
Verdrahtungsposition

Schritt 1: Entfernen Sie den Knopf und den Abdeckrahmen.
Schritt 2: Achten Sie bei der Installation immer darauf, dass die
Stromzufuhr ausgeschaltet ist. Schließen Sie dann die Leistungskabel
gemäß dem“Anschlussplan”an.
Schritt 3: Installieren Sie nun den Dimmer in der Unterputzdose.
Schritt 4: Schalten Sie den Strom wieder ein. Schalten Sie die
angeschlossenen Lampen über die Dimmerwelle ein. Stellen Sie nun MIN/
MAX ein, wie im Abschnitt‘MIN/MAX Einstellen’beschrieben.
Schritt 5: Setzen Sie den Abdeckrahmen und die Dimmertaste wieder auf
den Dimmer.
Geeignet für:
- LED-Lampen 230V dimmbar (max. 450W)
- Energiesparlampen dimmbar (max. 500W)
- Halogenlampen 230V dimmbar (max. 500W)
- Niederspannungslampen mit elektronischem Transformator
(z. B. dimmbare 12V-LED-Lampen), Eingang 230V (max. 500W)
- Ventilatoren (max. 100W)
Artikelnummer: ECO-DIM.03
Art des LED-Dimmers: Phasenverbindung (R,L) und
Phasenabschaltung (R,C)
Leistung: 0-450 Watt
Betrieb Druck / Drehschalter
Verpackung: Einzeln verpackt
ECO-DIM.03
Geeignete Abdeckrahmen:
√ Berker by Hager
√ Busch-Jaeger
√ GIRA
√ JUNG
√ Merten by Schneider
√ NIKO
√ PEHA
Installation
Drehknopf
Sekundärplatte
Frontblende
Drehknopf
Sekundärplatte
Frontblende
Nur für Busch-Jaeger
Nur für JUNG
Nur für Busch-Jaeger en NIKO
L
L
N
N
1 2 3 54
1 2 3 54
1 2 3 54
1 2 3 54
1 2 3 54
