Feig Electronic OBID ID RWA02.ABCD Series User guide

M71191-5de-ID.DOC
Montageanleitung / Mounting Instruction
ID RWA02.ABCD
Version: -A / -B
(Leser mit Gehäuse)
(Reader with Case)
Version: -AL / -BL
(Leser ohne Gehäuse)
(Reader without Case)
(deutsch / english)

Identifikation System OBID
Seite 2 von 26 FEIG ELECTRONIC GmbH
D E U T S C H
deutsche Version ab Seite 3
english version from page 15
E N G L I S H

Montageanleitung ID RWA02.ABCD-A / -B / -AL / -BL
FEIG ELECTRONIC GmbH Seite 3 von 26
D E U T S C H
Zulassung
Die Funkanlage entspricht, bei bestimmungsgemäßer Verwendung den grundlegenden Anforde-
rungen des Artikels 3 und den übrigen einschlägigen Bestimmungen der R&TTE Richtlinie
1999/5/E6 vom März 99.
Ausgabe: mr/01/08/09 - m71191-5de-id.doc
© Copyright 2000 by FEIG ELECTRONIC GmbH
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung ihres Inhalts sind nicht gestat-
tet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle Rechte für
den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Die Angaben in dieser Montageanleitung können ohne vorherige Ankündigung geändert werden. Alle früheren Ausga-
ben verlieren mit dieser Montageanleitung ihre Gültigkeit.
Die Zusammenstellung der Informationen in dieser Montageanleitung erfolgt nach bestem Wissen und Gewissen. FEIG
ELECTRONIC GmbH übernimmt keine Gewährleistung für die Richtigkeit und Vollständigkeit der gemachten Angaben.
Insbesondere kann FEIG ELECTRONIC GmbH nicht für Folgeschäden aufgrund fehlerhafter oder unvollständiger An-
gaben haftbar gemacht werden.
Die in diesem Handbuch gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingungen aus. FEIG
ELECTRONIC GmbH übernimmt keine Gewähr für die einwandfreie Funktion einer OBID®-Anlage in systemfremden
Umgebungen.
Da sich Fehler, trotz aller Bemühungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthaltenden Infor-
mationen frei von fremden Schutzrechten sind. FEIG ELECTRONIC GmbH erteilt mit diesem Dokument keine Lizenzen
auf eigene oder fremde Patente oder andere Schutzrechte.
OBID®ist eine eingetragenes Warenzeichen der FEIG ELECTRONIC GmbH

Identifikation System OBID
Seite 4 von 26 FEIG ELECTRONIC GmbH
D E U T S C H
Inhalt
1. Sicherheits- und Warnhinweise.................................................................................5
2. Lieferumfang................................................................................................................6
2.1 ID RWA02.ABCD-A / -B.......................................................................................................6
2.2 ID RWA02.ABCD-AL / -BL...................................................................................................6
3. Reihenfolge der Montage............................................................................................6
4. Leseranschluß:............................................................................................................7
4.1 digitale Eingänge (IN1 / IN2): .............................................................................................8
4.2 RS485 Schnittstelle (ID RWA02.ABCD-B / -BL): ...............................................................8
4.3 RS232 Schnittstelle (ID RWA02.ABCD-A / -AL): ...............................................................8
5. Montage: ......................................................................................................................9
5.1 ID RWA02.ABCD-A/ -B:.......................................................................................................9
5.2 ID RWA02.ABCD-AL/ -BL: ..................................................................................................9
6. Inbetriebnahme: ........................................................................................................10
6.1 Konfiguration mit OBID®MasterCard..............................................................................10
6.2 LED und Beeper Anzeigen...............................................................................................11
6.3 Adresseinstellung.............................................................................................................12
6.4 Funktionskontrolle ...........................................................................................................12
7. Abmessungen............................................................................................................13
8. Technische Daten: ....................................................................................................14

Montageanleitung ID RWA02.ABCD-A / -B / -AL / -BL
FEIG ELECTRONIC GmbH Seite 5 von 26
D E U T S C H
1. Sicherheits- und Warnhinweise
•Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden.
•Die Bedienungsanleitung ist zugriffsfähig aufzubewahren und jedem Benutzer auszu-
händigen.
•Unzulässige Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrich-
tungen, die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können
Brände, elektrische Schläge und Verletzungen verursachen. Solche Maßnahmen führen
daher zu einem Ausschluss der Haftung und der Hersteller übernimmt keine Gewährlei-
stung.
•Für das Gerät gelten die Gewährleistungsbestimmungen des Herstellers in der zum Zeit-
punkt des Kaufs gültigen Fassung. Für eine ungeeignete, falsche manuelle oder automa-
tische Einstellung von Parametern für ein Gerät bzw. ungeeignete Verwendung eines
Gerätes wird keine Haftung übernommen.
•Reparaturen dürfen nur vom Hersteller durchgeführt werden.
•Der Benutzer ist dafür verantwortlich, dass das Gerät nach den anerkannten technischen
Regeln im Aufstellungsland sowie anderen regionalen gültigen Vorschriften aufgestellt
und angeschlossen wird.
•Vor dem Öffnen des Gerätes ist stets die Versorgungsspannung abzuschalten und durch
Nachmessen sicherzustellen, dass das Gerät spannungslos ist.
•Das Verlöschen einer Betriebsanzeige ist kein Indikator dafür, dass das Gerät vom Netz
getrennt und spannungslos ist. Bei Arbeiten am geöffneten Gerät ist zu beachten, dass
evtl. spannungsführende Teile freiliegen.

Identifikation System OBID
Seite 6 von 26 FEIG ELECTRONIC GmbH
D E U T S C H
2. Lieferumfang
2.1 ID RWA02.ABCD-A / -B
1 x ID RWA02.ABCD -A oder -B
1 x Klarsichtdeckel
1 x Aufkleber
2 x Schrauben
1 x Montageanleitung
2.2 ID RWA02.ABCD-AL / -BL
1 x ID RWA02.ABCD -AL oder -BL
1 x Montageanleitung
3. Reihenfolge der Montage
1. Anschluß nach Tabelle 1 und Bild 1, 2, 3
2. Wandmontage
3. Inbetriebnahme
4. Klarsichtdeckel montieren
5. Aufkleber montieren

Montageanleitung ID RWA02.ABCD-A / -B / -AL / -BL
FEIG ELECTRONIC GmbH Seite 7 von 26
D E U T S C H
4. Leseranschluß:
LED DIP-Schalter
123 OFF
ON
4
1
6
7
12
Leservariante ID RWA02.ABCD
Funktion Farbe -A -B PIN -AL -BL
Stromversorgung weiß l6l
Stromversorgung braun l5l
interner GND blau l4l
RS232 - RxD grün l-7l-
RS485 - B - l-l
RS232 - TxD gelb l-8l-
RS485 - A - l-l
Dig. Eingang 1 (IN1) grau l11 l
Dig. Eingang 2 (IN2) rosa l12 l
- violett - 3 -
Relais - COM schwarz l2l
Relais - NO rot l1l
Daten-/Taktschnittstelle - Takt grau-rosa l-9l-
Daten-/Taktschnittstelle - Daten rotblau l-10l-
RS485 Abschlußwiderstand - l-l
Tabelle 1: Anschlußplan

Identifikation System OBID
Seite 8 von 26 FEIG ELECTRONIC GmbH
D E U T S C H
4.1 digitale Eingänge (IN1 / IN2):
Die beiden digitalen Eingänge (IN1 bzw. IN2) sind nur gegen „intern GND“ zu schalten. Eine Be-
schaltung mit Fremdspannung kann zur Zerstörung des Gerätes führen.
ID RWA02
IN1 bzw. IN2
interner GND
UB
Bild 1: Ansteuerung der digitalen Eingänge
4.2 RS485 Schnittstelle (ID RWA02.ABCD-B / -BL):
Der Abschlußwiderstand des Lesers dient dem Busabschluß des RS485-Busses. Er ist nur am
Busende, also am letzten Gerät, notwendig. Dazu wird die rotblaue Leitung / PIN 10 mit der gel-
ben Leitung / PIN 8 (RS485-A) zusammengeschlossen.
Der Busbetrieb setzt einen Leitrechner mit Abschlußwiderstand und aktiver Terminierung voraus
(siehe Bild 2).
Leitrechner
ohne Abschlußwiderstand
grün / 7
gelb / 8
rot-blau / 10
ID RW02 ID RW02 ID RW02
100 Ohm
(mit aktiver Terminierung)
mit Abschlußwiderstand
Bild 2: Busbetrieb mit ID RWA02.ABCD-B / -BL
4.3 RS232 Schnittstelle (ID RWA02.ABCD-A / -AL):
Leser mit RS232 Schnittstelle werden nach dem in Bild-3 dargestellten Schema mit dem Leitrech-
ner verbunden.
Leitrechner
grün / 7
gelb / 8
ID RS02
blau / 4GND
RxD
TxD
Bild 3: RS232 Anschluß ID RWA02.ABCD-A / -AL

Montageanleitung ID RWA02.ABCD-A / -B / -AL / -BL
FEIG ELECTRONIC GmbH Seite 9 von 26
D E U T S C H
5. Montage:
Bei der Montage ist darauf zu achten, daß der Leser nicht direkt auf leitende Materialien wie
Metallflächen, Metallgitter (Armierung) oder metallisierte Oberflächen montiert wird. Diese Ober-
flächen bewirken eine Bedämpfung des Magnetfeldes und damit verbunden eine Reduzierung der
Lesereichweite. Ist eine Montage dennoch auf Metall notwendig, so ist der Leser mit einem Ab-
stand von min. 3 cm zu diesen Oberfläschen zu montieren.
Der
räumliche Abstand zu benachbarten Lesern gleicher Bauart sollte 30 cm nicht unterschrei-
ten.
5.1 ID RWA02.ABCD-A/ -B:
Der Leser ist für die Montage auf handelsüblichen Schalterdosen konzipiert und kann mit den bei-
liegenden Schrauben direkt auf eine solche Schalterdose geschraubt werden.
Ist eine Montage auf einer Metalloberfläche notwendig, kann zur Einhaltung des Mindesabstandes
der Gehäuserahmen ID APG-A von FEIG ELECTRONIC bezogen werden.
Hinweis;
Nach Abschluß der Klemm- und Montagearbeiten und noch vor der Befestigung des Auf-
klebers sollte die Funktion getestet werden!
5.2 ID RWA02.ABCD-AL/ -BL:
Der Leser ist für die Montage in einem Gehäuse konzipiert. Der Einbauort sollte so gewählt wer-
den, daß bei gewünschter Benutzung des Lesers der Transponder flächenparallel zur Leseranten-
ne geführt werden kann.
Bei der Planung des Einsatzortes muß auf einen räumlichen Abstand von mindestens 3 cm zwi-
schen der Lesersantenne zu leitenden Materialien wie Metallflächen, Metallgitter (Armierung) oder
metallisierte Oberflächen geachtet werden, sonst verringert sich die Lesereichweite.
Bei der Montage der Leiterplatte sollten zur Vermeidung von Schäden an den Leiterbahnen geeig-
nete Maßnahmen (z. B. Kunststoffschrauben, Kunststoffunterlegscheiben) ergriffen werden

Identifikation System OBID
Seite 10 von 26 FEIG ELECTRONIC GmbH
D E U T S C H
6. Inbetriebnahme:
6.1 Konfiguration mit OBID®MasterCard
Nach dem Einschalten geht der ID RWA für mindestens 1 Sek in den „MasterCard-Mode“. Im Ma-
sterCard-Mode versucht der ID RWA eine OBID®MasterCard zu empfangen und die dort gespei-
cherten Konfigurationsparameter einzulesen.
Die Signalisierung der Betriebszustände im MasterCard-Mode erfolgt durch verschiedene LED-
und Beeper-Anzeigen (siehe: „LED und Beeper Anzeigen“)
Die Konfiguration des ID RWA mittels OBID®MasterCard erfolgt nach folgenden Ablauf:
1. Reset an ID RWA auslösen. Danach ist der „MasterCard-Mode“ für mindestens 1 Sek aktiv.
Gelangt innerhalb dieser Zeit keine OBID® MasterCard in seinen Erfassungsbereich wech-
selt der ID RWA in den normalen Betriebsmodus.
Gelangt eine OBID®MasterCard in seinen Erfassungsbereich bleibt der ID RWA weiterhin
für mindestens 2 Sek im „MasterCard-Mode“.
Solange der „MasterCard-Mode“ aktiv ist, blinken die LED´s für jeweils 200 ms
(«rot Õaus Õgrün Õaus ¨)
2. Gelangt im „MasterCard-Mode“ eine gültige OBID®MasterCard in den Erfassungsbereich
des ID RWA werden die Parameter von der OBID®MasterCard ausgelesen und in dem
ID RWA gespeichert.
3. Wurden alle Parameter ausgelesen und gespeichert wird die grüne LED und der Beeper für
800 ms aktiv.
4. Danach kann eine weitere OBID®MasterCard von dem ID RWA eingelesen werden.

Montageanleitung ID RWA02.ABCD-A / -B / -AL / -BL
FEIG ELECTRONIC GmbH Seite 11 von 26
D E U T S C H
6.2 LED und Beeper Anzeigen
Mode Anzeige Beschreibung
MasterCard-Mode je 200 ms
«rot Õaus Õgrün Õaus ¯
ID RWA wartet auf OBID®MasterCard
1 x 800 ms
grün + Beeper OK: OBID®MasterCard ist eingelesen und ge-
speichert
je 300 ms
«rot + Beeper Õaus ¯
Fehler:
3 x ungültige OBID® MasterCard:
falsche oder fehlerhafte SYSTEM-ID
4 x CFG-ALLOC Checksummenfehler
5 x CFG-ALLOC Adressbereichsfehler
(ungültige CFG-EE)
6 x Parameter Checksummenfehler
7 x ID RWA EEPROM fehlerhaft
EE-Init-Mode je 520 ms
«rot Õgrün ¯
Checksumme mindestens eines EEPROM-
Parametersatzes (CFG-EE) war fehlerhaft. Die-
se(r) wurde(n) mit Default-Wert(en) initialisiert.
Offline-Mode1gelb blinken Keine Kommunikation (Multi-Job-Poll) zwischen
Host und ID RWA
Online-Mode2gelb Kommunikation (Multi-Job-Poll) zwischen Host
und ID RWA besteht
1
Werkseinstellung, kann individuell geändert werden.
2
Werkseinstellung, kann individuell geändert werden.

Identifikation System OBID
Seite 12 von 26 FEIG ELECTRONIC GmbH
D E U T S C H

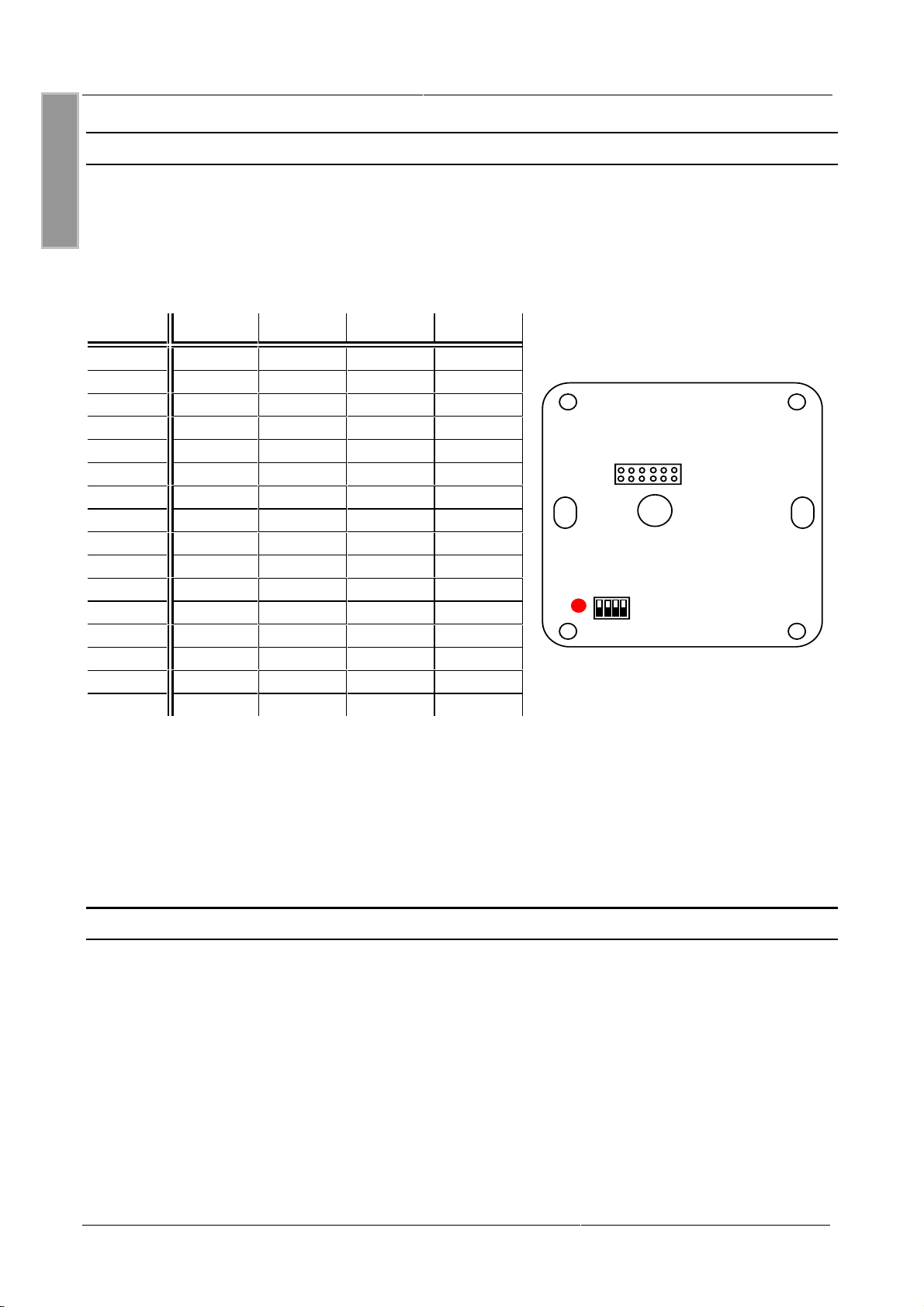

6.3 Adresseinstellung
An Lesern mit RS232 Schnittstelle ist i.d.R. keine Adresseinstellung an DIP-Schaltern notwendig.
•Busbetrieb mit bis zu 16 Lesern: Alle Leser werden mit einer individuellen Adresse aus der
Tabelle 2 versehen.
•Busbetrieb mit mehr als 16 Lesern: Die Adressvergabe erfolgt mit dem Leitrechner.
Adresse Schalter 1 Schalter 2 Schalter 3 Schalter 4
0 OFF OFF OFF OFF
1ON OFF OFF OFF
2OFF
ON OFF OFF
3ON ON OFF OFF
4OFFOFF
ON OFF
5ON OFF ON OFF
6OFF
ON ON OFF
7ON ON ON OFF
8 OFF OFF OFF ON
9ON OFF OFF ON
10 OFF ON OFF ON
11 ON ON OFF ON
12 OFF OFF ON ON
13 ON OFF ON ON
14 OFF ON ON ON
15 ON ON ON ON
LED DIP-Schalter
123 OFF
ON
4
1
6
7
12
Tabelle 2: Mit dem DIP-Schalter einstellbare Busadressen
Hinweis:
da alle Leser werksseitig die Adresse 0 eingestellt haben, müssen sie Stück für Stück an-
geklemmt und umkonfiguriert werden.
6.4 Funktionskontrolle
Alle Leser zeigen mit der gelben Farbe der LED ihre Funktionsbereitschaft an. Voraussetzung ist,
daß die Anzeige der Signalgeber in der Werkseinstellung bleibt und die Eingänge geöffnet sind.
Eine vollständige Funktionskontrolle ist nur mit einem Terminal bzw. einem Leitrechner möglich.

Montageanleitung ID RWA02.ABCD-A / -B / -AL / -BL
FEIG ELECTRONIC GmbH Seite 13 von 26
D E U T S C H
7. Abmessungen
40,0 mm
80,0 mm
47,0 mm
Gehäuseöffnung
für LED und DIP
80,0 mm
3,5 mm
60,0 mm
13,5 mm
3,5 mm
15,5 mm18,0 mm
Bild 5: Abmessungen ID RWA02.ABCD-A /-B
Bild 6: Abmessungen ID RWA02.ABCD-AL /-BL

Identifikation System OBID
Seite 14 von 26 FEIG ELECTRONIC GmbH
D E U T S C H
8. Technische Daten:
•Spannungsversorgung 12 - 24 V / AC bzw. 12 - 24 V / DC
•Leistungsaufnahme max 2,5 W
•Temperaturbereich -25°C bis 70°C
•Antenne integriert
•Signalgeber •1 x Bicolor-LED (rot, grün, orange)
•1 x Summer
•Halbleiter-Relais 1 x Schließer
Kontaktbelastbarkeit: 24 V AC / DC 1,5 A
•digitale Eingänge 2 x konfigurierbar (Zuleitungslänge max. 3 m)
•Schnittstelle •ID RW02-A / -AL: RS232
•ID RW02-B / -BL: RS485
•Adresseinstellung für Schnittstelle •4-poliger DIP-Schalter (16 Adressen) oder
•253 Adressen per Software einstellbar
•EEPROM 10.000 Schreibzyklen
ID RW02-A / -B
•Gehäuse Kunststoff ASA
•Farbe RAL 9002
•Abmessungen ( B x H x T ) 80 x 80 x 18 mm
•Schutzart IP 54
•Anschlußkabel 12 x 0,14mm2; Länge 0,5m
ID RW02-AL / -BL
•Abmessungen ( B x H x T ) 74 x 74 x 14 mm
Werkskonfiguration:
•asynchrone Schnittstelle: 9600 Baud, 8 Daten- 1 Stopbit, even Parity
•Adresse im EEPROM: 0 (wird priorisiert, wenn Adresse im EEPROM > 0)
•Adresse des DIP-Schalters 0 (wird priorisiert, wenn Adresse im EEPROM = 0)
•LED-Betriebsanzeige orange

Installation Manual ID RWA02.ABCD-A / -B -AL / -BL
FEIG ELECTRONIC GmbH Page 15 of 26
E N G L I S H
Approval
When properly used this radio equipment conforms to the basic requirements of Article 3 and the
other relevant provisions of the R&TTE Directive 1999/5/E6 of March 99.
_________
Edition: hg/01/08/08 - m60491-8de-id.doc
© Copyright 2001 by FEIG ELECTRONIC GmbH
Copying of this document, and giving it to others and the use or communication of the contents thereof are
forbidden without express authority. Offenders are liable to the payment of damages. All rights are reserved in
the event of the grant of a patent or the registration of a utility model or design.
Indications made in this manual may be changed without previous notice. With the edition of this manual, all previous
editions become void.
Composition of the information in this manual has been done to the best of our knowledge. FEIG ELECTRONIC GmbH
does not guarantee the correctness and completeness of the details given in this manual and may not be held liable for
damages ensuing from incorrect or incomplete information. Since, despite all our efforts, errors may not be completely
avoided, we are always grateful for your useful tips.
The installation instructions given in this manual are based on advantageous boundary conditions. FEIG ELECTRONIC
GmbH does not give any guarantee promise for perfect function of an OBID®-system in cross surroundings.
FEIG ELECTRONIC GmbH assumes no responsibility for the use of any information contained in this manual and
makes no representation that they free of patent infringement. FEIG ELECTRONIC GmbH does not convey any license
under its patent rights nor the rights of others.
OBID®is a registered trademark of FEIG ELECTRONIC GmbH.

Identifikation System OBID
Page 16 of 26 FEIG ELECTRONIC GmbH
E N G L I S H
Content
1. Safety instructions – please read carefully prior to initiation ...............................17
2. System Delivery Contents: .......................................................................................18
2.1 ID RWA02.ABCD-A / -B.....................................................................................................18
2.2 ID RWA02.ABCD-AL / -BL.................................................................................................18
3. Respect the order of the installation:......................................................................18
4. Reader Connection: ..................................................................................................19
4.1 Digital Inputs (IN1 / IN2):..................................................................................................20
4.2 RS485 Interface (ID RWA02.ABCD-B / -BL):....................................................................20
4.3 RS232 Interface (ID RWA02.ABCD-A /-AL)......................................................................20
5. Installation: ................................................................................................................21
5.1 ID RWA02.ABCD-A / -B:....................................................................................................21
5.2 ID RWA02.ABCD-AL/ -BL: ................................................................................................21
6. Operation: ..................................................................................................................22
6.1 Configuration with the OBID®MasterCard .....................................................................22
6.2 LED and beeper indications.............................................................................................23
6.3 Setting the Addresses......................................................................................................24
6.4 Function Control...............................................................................................................24
7. Dimensions................................................................................................................25
8. Technical Data...........................................................................................................26

Installation Manual ID RWA02.ABCD-A / -B -AL / -BL
FEIG ELECTRONIC GmbH Page 17 of 26
E N G L I S H
1. Safety instructions – please read carefully prior to initiation
•The device may only be used for the purpose intended by the manufacturer.
•The operating instructions have to be handed out to every user and kept in an easily
accessible place.
•Unacceptable changes as well as the use of spare parts and special features which are
not sold or recommended by the manufacturer, may cause fire, electric shocks and in-
juries. Therefore, such measures lead to nonliability of the manufacturer and a lapse of
all warranty claims.
•Repair work may only be carried out by the manufacturer.
•The appliance is subject to the manufacturer’s guarantee regulations in the version
valid at the time of purchase. We cannot be held liable for improper or faulty manual or
automatic adjustment of parameters resp. improper use of the appliance.
•Installation, initiation, maintenance, measuring and adjustment of the appliance should
only be carried out by electricians with a good knowledge of the rules for the prevention
of accidents.
•All labour that is carried out on the appliance as well as its initiation, has to conform to
the national as well as the local regulations. The user has to make sure that the appli-
ance is installed and operated according to the technical rules of the country of installa-
tion as well as other regional regulations. Cable dimensions, protection, earthing, dis-
connection, insulation control and excess current protection should be especially con-
sidered.
•Please switch off the power supply before opening the device and make sure that it is
idle. The fact that an operational display goes out does not necessarily mean that the
device is disconnected from the power supply and idle.

Identifikation System OBID
Page 18 of 26 FEIG ELECTRONIC GmbH
E N G L I S H
2. System Delivery Contents:
2.1 ID RWA02.ABCD-A / -B
1 x ID RWA02.ABCD-A or -B
1 x transparent top
1 x adhesive label
2 x screws
1 x installation instructions
2.2 ID RWA02.ABCD-AL / -BL
1 x ID RWA02.ABCD-AL or -BL
1 x installation instructions
3. Respect the order of the installation:
1. connection according to table 1 and figure 1, 2
2. wall-installation
3. operation test
4. attaching the transparent top
5. fixing the adhesive label

Installation Manual ID RWA02.ABCD-A / -B -AL / -BL
FEIG ELECTRONIC GmbH Page 19 of 26
E N G L I S H
4. Reader Connection:
LED DIP-Schalter
123 OFF
ON
4
1
6
7
12
Reader-Version ID RWA02
Function Colour -A -B PIN -AL -BL
power supply white l6l
power supply brown l5l
internal GND blue l4l
RS232 - RxD green l-7l-
RS485 - B (-) - l-l
RS232 - TxD yellow l-8l-
RS485 - A (+) - l-l
dig. input 1 (IN1) grey l11 l
dig. input 1 (IN2) pink l12 l
violet - 3 -
relay - common black l2l
relay - close contact red l1l
data/clock interface - clock grey-pink l-9l-
data/clock interface - data red-blue l-20l-
terminating resistor RS485 - l-l
Table 1: connection plan

Identifikation System OBID
Page 20 of 26 FEIG ELECTRONIC GmbH
E N G L I S H
4.1 Digital Inputs (IN1 / IN2):
The both digital inputs must be connected to "intern GND“ (blue). A connection to extraneous volt-
age might damage the unit.
ID RWA02
IN1 bzw. IN2
interner GND
UB
Figure 1: connection of digital inputs
4.2 RS485 Interface (ID RWA02.ABCD-B / -BL):
The terminating resistor of the reader is for the termination of the RS485 bus. It is only necessary
at the end of the bus - at the last reader. Therefore the red-blue / PIN 10 wire must be connected
with the yellow wire / PIN 8 (RS485-A).
The bus operation requires a central PC with terminating resistor and the termination set active
(see Figure 2).
Host
without termination
green / 7
yellow / 8
red-blue / 10
ID RWA02 ID RWA02 ID RWA02
100 Ohm
(with termination)
with termination
fig 2: bus connection with ID RWA02.ABCD-B / -BL
4.3 RS232 Interface (ID RWA02.ABCD-A /-AL)
Readers with RS232 interface have to be connected to the host according to fig 3: connection of
the RS232-interface".
Host
green / 7
yellow / 8
Reader
blue / 4GND
RxD
TxD
fig 3: connection of the RS232-interface
