Ecom SHL 200-Ex User manual

Zone 1 / 21
BEDIENUNGSANLEITUNG
OPERATING INSTRUCTIONS
SHL 200-Ex

2Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................3
1.1Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................3
2.1 Symbole in der Betriebsanleitung .......................................................................3
2.2 Warnhinweise .....................................................................................................4
2.3 Symbole am Gerät oder in Schaltplänen ............................................................4
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Sichere Verwendung ...........................................................................................5
3.3 Bestimmungsgemäße Verwendung ....................................................................5
3.4 Umbauten und Änderungen ................................................................................5
4 Funktion und Geräteaufbau ................................................................................6
4.1 Funktion ..............................................................................................................6
4.2 Geräteaufbau ......................................................................................................6
5 Technische Daten ...............................................................................................7
6 Transport und Lagerung .....................................................................................9
6.1 Allgemeines ........................................................................................................9
6.2 Batterien ..............................................................................................................9
7 Montage und Installation .....................................................................................9
7.1 Maßangaben / Befestigungsmaße ......................................................................9
7.2 Montage / Demontage, Gebrauchslage ............................................................10
8 Inbetriebnahme .................................................................................................13
9 Betrieb ...............................................................................................................13
9.1 Normalbetrieb ...................................................................................................13
9.2 Notlichtbetrieb ...................................................................................................14
9.3 Ladebetrieb .......................................................................................................15
9.4 Test der Batteriekapazität .................................................................................16
9.5 Anzeigen ...........................................................................................................17
9.6 Fehlerbeseitigung .............................................................................................18
10 Instandhaltung, Wartung, Reparatur .................................................................19
10.1 Instandhaltung und Wartung .............................................................................19
10.2 Reparatur ..........................................................................................................21
10.3 Rücksendung ....................................................................................................21
11 Entsorgung ........................................................................................................21
12 Zubehör und Ersatzteile ...................................................................................22
13 EG-Konformitätserklärung ................................................................................23

Allgemeine Angaben
3
Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
1 Allgemeine Angaben
1.1Konformität zu Normen und Bestimmungen
Siehe Zertifikate und EG-Konformitätserklärung: www.ecom-ex.com.
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr allgemein
Gefahr durch explosionsfähige Atmosphäre
Gefahr durch spannungsführende Teile

Erläuterung der Symbole
4
Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Beschreibung der LED-Anzeige
• LED aus - Feld keine Füllung
• LED ein - Feld gefüllt
• LED blinkt - Feld halb gefüllt
Beispiel:
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr/des Schadens
2.3 Symbole am Gerät oder in Schaltplänen
rot grün grün grün grün Beschreibung
rote LED blinkt, 2. grüne LED blinkt
rote LED an, 2. grüne LED an
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen
Verletzungen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen
Verletzungen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu geringfügigen oder leichten
Verletzungen bei Personen führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder seiner
Umgebung führen.
Symbol Bedeutung
05594E00
CE-Kennzeichnung gemäß aktuell gültiger Richtlinie.
02198E00
Gerät gemäß Kennzeichnung für explosionsgefährdete Bereiche
zugelassen.
Gefahr von Augenschäden durch optische Strahlung

Sicherheitshinweise
5
Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen und am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Sichere Verwendung
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck verwen-
den!
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz sowie durch Nichtbe-
achtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
• Vor Installation und Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist!
• Arbeiten am Gerät (Installation, Instandhaltung, Wartung, Störungsbeseitigung) nur
von dazu befugtem und entsprechend geschultem Personal durchführen lassen!
3.3 Bestimmungsgemäße Verwendung
Der Handscheinwerfer SHL 200-Ex ist ein Betriebsmittel
• für ortsveränderliche Anwendungen
• im Kraftfahrzeug verwendbar
• für Verwendung in den Zonen 1, 21, 2, 22 und im sicheren Bereich.
• im Innen- und Außenbereich einsetzbar.
3.4 Umbauten und Änderungen
WARNUNG
Gefahr durch Umbauten und Änderungen am Gerät!
Explosionsschutz gefährdet!
• Gerät nicht umbauen oder verändern.
• Für Schäden, die durch Umbauten und Änderungen entstehen, besteht
keine Haftung und keine Gewährleistung.

Funktion und Geräteaufbau
6
Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
4 Funktion und Geräteaufbau
4.1 Funktion
•Hauptlicht mit LED einschalten, ausschalten, dimmen, blinken
•Nebenlicht mit LED einschalten, ausschalten
•Notlichtfunktion in Verbindung mit dem Ladesessel
•Die Notlichtfunktion ist de- und aktivierbar
•Laden der Batterie mit Hilfe des Ladesessels
•Test der Batteriekapazität
4.2 Geräteaufbau
WARNUNG
Gefahr durch zweckentfremdete Verwendung!
Explosionsschutz gefährdet!
•Gerät ausschließlich entsprechend den in dieser Betriebsanleitung
festgelegten Betriebsbedingungen verwenden.
•Gerät in explosionsgefährdeten Bereichen nur gemäß dieser
Betriebsanleitung betreiben.
14769E00
1
2
3
4
5
6
1 Lampenkopf mit Hauptlicht und Nebenlic
2 LED-Anzeige
3 Taster
4 Streuscheiben
5 Gehäuse
6 Ladesessel

Technische Daten
7
Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
5 Technische Daten
Technische Daten
Explosionsschutz
Europa (ATEX)
Gas und Staub IBExU 12 ATEX 1066
†II 2G Ex ib IIC T4 Gb
†II 2 D Ex tb IIIC T75°C Db
Bescheinigungen
und Zulassungen
BescheinigungenATEX
KFZ-Zulassung E1 10 R - 036569
Elektrische Daten
Batterie Blei-Vlies-Akku, wartungsfrei, 6 V, 4,5 Ah
Lebensdauer
Batterie > 0,5 Jahre bei 50 °C
> 4 Jahre bei 25 °C
LED > 50.000hbei 50 °C
Lichttechnische Daten
Lampenbestückung Hauptlicht, LED: 3 W
Nebenlicht, LED: 0,5 W
Lichtstärke 24.000 cd
Lichtfarbe 6500 K
Lichtverteilunggem.DIN14642
Funktion Dauerlicht oder Blinklicht des Hauptlichts, Dauerlicht des Nebenlichts,
Funktion des Hauptlichts stufenlos dimmbar
Brenndauer
Tiefentladung Bei Restkapazität der Batterie < 10 % erfolgt automatisches Umschalten von
Haupt- auf Nebenlicht.
Testfunktionen
Lampen-
überwachung
Bei defektem Hauptlicht erfolgt automatisches Umschalten auf Nebenlicht
Batteriekapazität Ermittlung deraktuellen Batteriekapazität
Hauptlicht: Dauerbetrieb:
Blinkbetrieb:
kontinuierlich an, typisch 7 h
blinkend bis zu 18 h
Nebenlicht
:
Dauerbetrieb:kontinuierlich an, typisch 32 h

Technische Daten
8Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Mechanische Daten
Schutzart IP66 (IEC/EN 60529)
Gehäusematerial Polyamid, schlagfest
Neigung des
Scheinwerferkopfes
nach vorn: 100°, nach hinten: 90°
Drucktaster Hauptlicht EIN - Nebenlicht EIN -Hauptlicht BLINKEN - AUS
Kapazitätsanzeige Leuchtdioden zeigen für ca. 5Sekunden die verfügbare Kapazität an
Umgebungs-
bedingungen
Umgebungs-
temperatur
-20 ... +50 °C
Lagertemperatur -20 ... +50 °C
Ladegerät
Ausführung Ladesessel LG 200(für explosionsgeschützte Handscheinwerfer)
Netzspannung: 110 ... 240 V AC, 50 / 60 Hz und 12 ... 30 V DC
mit Notlichtfunktion und Abschaltautomatik im Kfz-Betrieb
mit Netzzuleitungfür110 ... 240 V AC, 50 / 60 Hz
Optional ist ein Ladekabel für Kfz-Betrieb für 12 ... 30 V DC erhältlich.
Ladestrom
Ladezeit ca. 11 h
Funktion Ladebeginn beim Einsetzen des Handscheinwerfers in den Ladesessel - mit
Spannungsanzeige über grüne LED
Abschaltfunktion Bei Kfz-Betrieb wird die Spannung der Autobatterie überwacht. Sinkt die
Spannung der Autobatterie unter 11,7 V bzw. 23,5 V bei 12 V bzw.
24 V-Batterie, wird der Ladevorgang des Handscheinwerfers automatisch
unterbrochen.
Die Abschaltfunktion kann deaktiviert werden.
SchutzklasseII (schutzisoliert)
Gehäusematerial Polyamid, schlagfest, schwarz
Montage Wand- oderTischmontage
Anschlussleitungen Ladekabel 110 ... 240 V AC: ca. 1,8 m lang, mit Euro-Stecker, 2-polig
Ladekabel 12 ... 30 V DC: ca. 1,8 m lang, mit freien Enden, 2-polig
HinweisEx-Betrieb
Achtung!
Die Ladesessel sind nicht geeignet für den Einsatz in explosionsgefährdeten
Bereichen!
Ladesessel sind grundsätzlich im NICHT-Ex-Bereich zu montieren!
Technische Daten
bei Raumtemperatur:
Ladevorgang StandBy
12 V DC
24 V DC
110 V AC
240 V AC
max.170 mA
max.120 mA
max. 90 mA
max. 60 mA
Leistungsaufnahme < 1 W

Transport und Lagerung
9
Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
6 Transport und Lagerung
6.1 Allgemeines
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
6.2 Batterien
• Nicht mit anderen Materialien transportieren!
• Vorsichtig umgehen!
• Geschützt vor Feuer, Staubquellen, schädlichen Gasen und Flüssigkeiten lagern!
• Kühl und trocken lagern!
7 Montage und Installation
7.1 Maßangaben / Befestigungsmaße
GEFAHR
Gefahr durch falsche Installation des Geräts!
Explosionsschutz gefährdet!
• Installation strikt nach Anleitung und unter Berücksichtigung der
nationalen Sicherheits- und Unfallverhütungsvorschriften durchführen,
damit der Explosionsschutz erhalten bleibt.
• Das Gerät nur durch geschultes Fachpersonal installieren lassen. Dazu
sind Kenntnisse der einschlägigen Normen (z.B. IEC/EN 60079-14)
unbedingt erforderlich.
Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten
14754E00 14753E00
Handscheinwerfer Ladesessel
143
279
90
64
25
79
154
140
92
!! ! !
!!!
!
!
! ! !! !
!! !
!!!
! !
! !
!!!!
!
!

Montage und Installation
10 Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7.2 Montage / Demontage, Gebrauchslage
7.2.1 Montage Ladesessel
Wandmontage
14807E00
Bohrbild für Wandhalter
WARNUNG
Gefahr bei Verwendung im explosionsgefährdeten Bereich!
Explosionsschutz gefährdet!
•Ladesessel nur im sicheren Bereich verwenden.
Der Montageort muss eben und tragfähig sein.
Die Schrauben für die Montage des Wandhalters sind nicht im Lieferumfang
enthalten.
14770E00
Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten
135
39
55
47
621
131
64
09
ø 4,50
1
2
3
4
1 Schrauben Ladesessel (Torx 20)
(im Lieferumfang Wandhalter enthalten)
2 Ladesessel
3 Wandhalter
4 Schrauben zur Befestigung des
Wandhalters
(nicht im Lieferumfang enthalten)

Montage und Installation
11
Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Tischmontage
•Den Ladesessel auf ebene Fläche stellen.
•Mit 3 Schrauben am Montageort befestigen - Anzugsdrehemoment 1,5 Nm.
7.2.2 Montage Adapter in Fremdgeräteladesessel
LG443
•Den Adapter in Ladesessel einsetzen.
•Die Halterungen auf Ladesessel schieben.
•Den Adapter mit den Schrauben befestigen - Anzugsdrehmoment 0,5 Nm.
14771E00
•Den Wandhalter waagerecht
ausrichten.
•Mit 4 Schrauben am Montageort
befestigen.
•Den Ladesessel von oben auf den
Wandhalter schieben.
•Den Ladesessel mit den mitgelieferten
Schrauben befestigen -
Anzugsdrehmoment 1,5 Nm.
14772E00
14943E00
39
55
Ø
4,50
1 Schrauben zur Befestigung des
Ladesessels
(nicht im Lieferumfang enthalten)
2 Ladesessel
3 ebene Fläche
21 34
1 Adapter
2 Fremdgeräteladesessel
LG443
3 Halterung
4 Schrauben Halterung
(Torx 10)
(im Lieferumfang
enthalten)
1
2
3

Montage und Installation
12 Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
KFZ90
•Den Adapter in Ladesessel einsetzen.
•Den Adapter mit den Schrauben befestigen - Anzugsdrehmoment 0,5 Nm.
7.2.3 Montage Gürtelhaken
•Den Gürtelhaken von oben in die Führung schieben.
•Mit der Schraube befestigen - Anzugsdrehmoment 0,5 Nm.
14944E00
14773E00
1 2 3
1 Adapter
2 Schrauben Adapter (Torx 10)
(im Lieferumfang enthalten)
3 Fremdgeräteladesessel KFZ90
1 Schraube Gürtelhaken (Torx 10)
(im Lieferumfang enthalten)
2 Gürtelhaken
1
2

Inbetriebnahme
13
Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
8 Inbetriebnahme
Ladesessel
• An die Versorgungsspannung anschließen.
• Die LED „Power“ leuchtet.
• Den Handscheinwerfer einsetzen.
Handscheinwerfer
• Die LED-Anzeige informiert über den Ladezustand oder mögliche Fehler.
9 Betrieb
9.1 Normalbetrieb
Der Handscheinwerfer ist ein ortsveränderliches Betriebsmittel zum Beleuchten.
9.1.1 Funktion
• Hauptlicht - Einschalten / Dimmen / Ausschalten
• Hauptlicht - Blinken (Blinkfrequenz 1 x pro Sekunde)
• Nebenlicht - Einschalten / Ausschalten
WARNUNG
Gefahr bei Verwendung im explosionsgefährdeten Bereich!
Explosionsschutz gefährdet!
• Ladesessel nur im sicheren Bereich verwenden.
Den Handscheinwerfer vor dem ersten Benutzen in den angeschlossenen
Ladesessel setzen.
WARNUNG
Gerät vor der Inbetriebnahme überprüfen!
Explosionsschutz gefährdet!
• Vor der Inbetriebnahme Prüfungsvorschriften in den national gültigen
Bestimmungen beachten, damit der Explosionsschutz erhalten bleibt.
• Gerät vor der Inbetriebnahme auf korrekte Installation und Funktion
überprüfen.
Das Haupt- oder Nebenlicht des Handscheinwerfers ist nur außerhalb des
Ladesessels einschaltbar.
Das ungedimmte Hauptlicht und das Nebenlicht leuchten stroboskopfrei.
Das Hauptlicht wird automatisch auf Nebenlicht umgeschaltet wenn:
• das Hauptlicht defekt ist.
• die Kapazität der Batterie kleiner 10 % beträgt.

Betrieb
14 Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

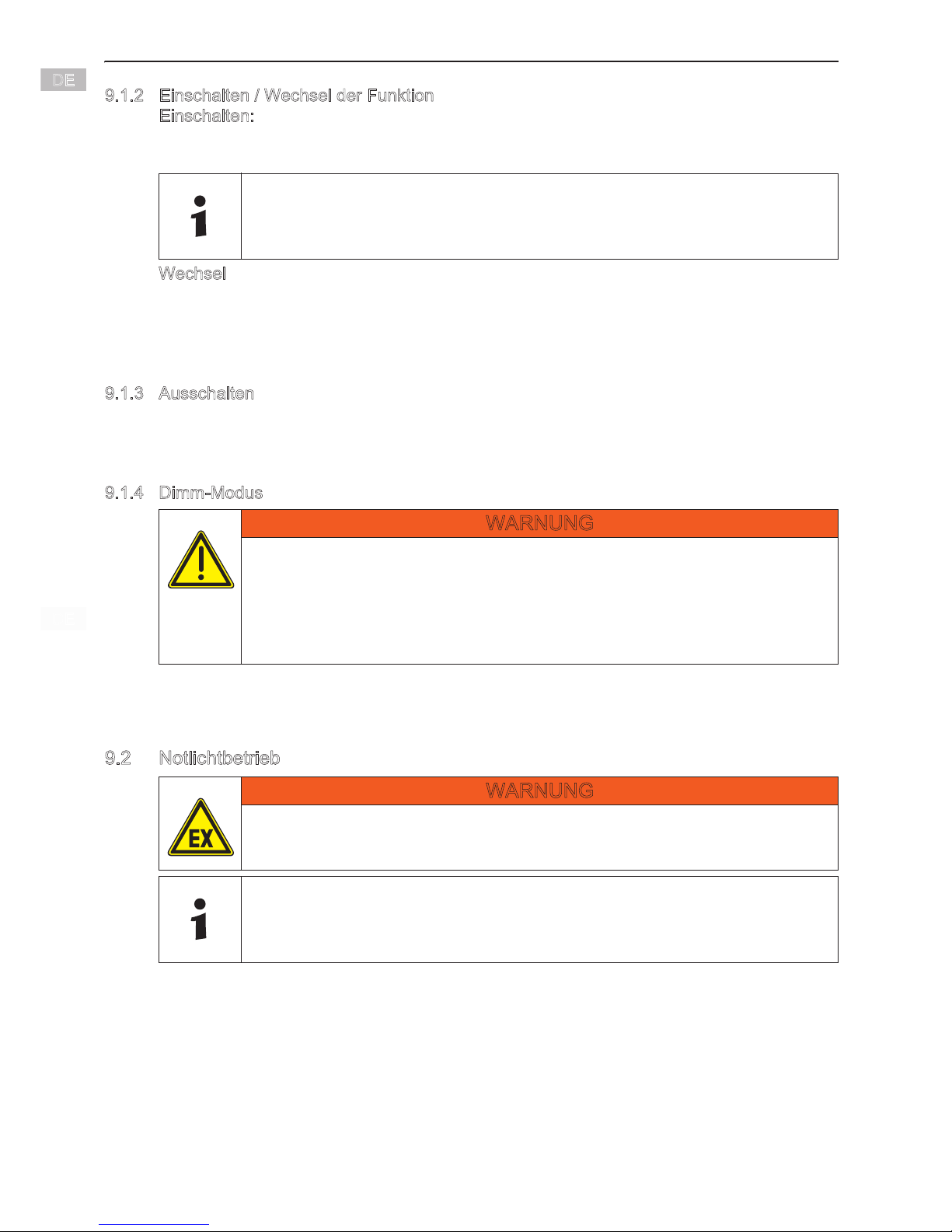

9.1.2 Einschalten / Wechsel der Funktion
Einschalten:
Den Taster drücken
•Das Hauptlicht schaltetet sich ein.
Wechsel
Den Taster wiederholt drücken während die LED-Anzeige aktiv ist.
•Das Nebenlicht schaltet sich ein.
•Das Hauptlicht blinkt einmal pro Sekunde.
•Die LED schaltet sich aus.
9.1.3 Ausschalten
Den Taster drücken:
•wenn das Hauptlicht blinkt.
•5 Sekunden nach dem letzten Schaltvorgang.
9.1.4 Dimm-Modus
Der Handscheinwerfer muss ausgeschaltet sein.
•Den Taster drücken bis die gewünschte Dimmstufe erreicht ist.
•Die LED-Anzeige zeigt die gewählte Dimmstufe an.
9.2 Notlichtbetrieb
Ladesessel
•An die Versorgungsspannung anschließen.
•Die LED „Power“ leuchtet.
•Den Handscheinwerfer einsetzen.
Handscheinwerfer
•Eventuell eingeschaltete LED wird abgeschaltet.
•Ein Funktionstest wird durchgeführt.
Die LED-Anzeige informiert 5 Sekunden über die Batteriekapazität.
WARNUNG
Gefahr durch stroboskopischen Effekt!
Schwere Verletzungen möglich!
•Den Dimm-Modus nicht verwenden bei rotierenden Teilen.
•Der Handscheinwerfer leuchtet im Dimm-Modus nicht stroboskopfrei.
•Das Rotieren von Teilen kann unter bestimmten Bedingungen nicht er-
kannt werden.
WARNUNG
Gefahr bei Verwendung im explosionsgefährdeten Bereich!
Explosionsschutz gefährdet!
•Ladesessel nur im sicheren Bereich verwenden.
Der Handscheinwerfer kann in Verbindung mit dem Ladesessel als
Notlichtleuchte verwendet werden.
Bei Netzausfall wird das Hauptlicht ungedimmt eingeschaltet.

Betrieb
15
Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
• Die LED-Anzeige informiert über den Ladezustand oder mögliche Fehler.
• Bei Netzausfall schaltet sich der Handscheinwerfer ein.
9.2.1 Ein- und Ausschalten des Notlichtbetriebs
• Das Hauptlicht einschalten.
• Die Taste drücken und gedrückt halten.
• Den Handscheinwerfer mit gedrückter Taste in den Ladesessel einsetzen und die
Taste weiter drücken bis die LED-Anzeige das Umschalten signanlisiert.
9.3 Ladebetrieb
9.3.1 Laden der Batterie
Ladesessel
• An die Versorgungsspannung anschließen.
• Die LED „Power“ leuchtet.
• Den Handscheinwerfer einsetzen.
Handscheinwerfer
• Eventuell eingeschaltete LED wird abgeschaltet.
• Ein Funktionstest wird durchgeführt.
• Die LED-Anzeige informiert über den Ladezustand oder mögliche Fehler.
Bei Entnahme aus dem Ladesessel und eingeschalteter Notlichtfunktion
• Die LED Hauptlicht wird eingeschaltet.
Bei Entnahme aus dem Ladesessel und ausgeschalteter Notlichtfunktion
• Die Funktion vor dem Einsetzen wird aktiviert.
Bei Auslieferung ist die Funktion „Notlichtbetrieb“ eingeschaltet.
Bei ausgeschalteter Funktion und Netzausfall werden folgende Zustände am
Handscheinwerfer aktiviert:
rot grün grün grün grün Beschreibung
Notlichtfunktion aus
Notlichtfunktion ein
WARNUNG
Gefahr bei Verwendung im explosionsgefährdeten Bereich!
Explosionsschutz gefährdet!
• Ladesessel nur im sicheren Bereich verwenden.
Bei Raumtemperatur beträgt die Ladezeit einer entladenen Batterie ungefähr
11 Stunden.
Der Handscheinwerfer kann bei vollständig geladener Batterie im Ladesessel
bleiben.
vor Einsetzen in den Ladesessel bei Netzausfall
Haupt-LED und Neben-LED - AUS Haupt-LED und Neben-LED - AUS
Haupt-LED - EIN Haupt-LED - EIN
Haupt-LED - GEDIMMT Haupt-LED - EIN
Haupt-LED - BLINKEN Haupt-LED - BLINKEN
Neben-LED - EIN Neben-LED - EIN

Betrieb
16 Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
9.3.2 Ladeabschaltung bei Verwendung im KFZ
Aktivieren und Deaktivieren
•Das Nebenlicht einschalten.
•Die Taste drücken und gedrückt halten.
•Den Handscheinwerfer mit gedrückter Taste in den Ladesessel einsetzen und die
Taste weiter drücken bis die LED-Anzeige das Umschalten singanlisiert.
9.4 Test der Batteriekapazität
Ladesessel
•An die Versorgungsspannung anschließen.
•Die LED „Power“ leuchtet.
•Den Handscheinwerfer einsetzen.
Handscheinwerfer
•Eventuell eingeschaltete LED wird abgeschaltet.
•Ein Funktionstest wird durchgeführt.
•Die LED-Anzeige informiert über den Ladezustand oder mögliche Fehler.
•Den Taster solange drücken bis die LED-Anzeige den Batterietest anzeigt.
•Die LED der LED-Anzeige schalten sich nacheinander ein und wieder aus.
Testablauf
•Die Batterie wird 12 Stunden geladen.
•Danach wird die LED Hauptlicht eingeschaltet.
•Die Batterie wird bis auf 10 % der Kapazität entladen.
•Die Entladezeit wird gemessen und bewertet.
Bei Auslieferung ist die Funktion „Abschalten Ladebetrieb bei
Unterspannung“ aktiviert.
Der Ladebetrieb im KFZ wird bei Unterspannung unterbrochen.
Die Funktion kann deaktiviert und aktiviert werden.
rot grün grün grün grün Beschreibung
Ladeabschaltung aus
Ladeabschaltung ein
WARNUNG
Gefahr bei Verwendung im explosionsgefährdeten Bereich!
Explosionsschutz gefährdet!
•Ladesessel nur im sicheren Bereich verwenden.
Der Test
•sollte jährlich durchgeführt werden.
•dauert bis zu 20 Stunden.
•sollte bei Raumtemperatur durchgeführt werden.
Der Test wird abgebrochen wenn:
•der Handscheinwerfer aus dem Ladesessel entnommen wird.
•die Taste am Handscheinwerfer gedrückt wird.
•die Haupt-LED defekt ist.
•die Spannungsversorgung des Ladesessels unterbrochen wird.
•die Versorgungsspannung die untere Spannungsgrenze unterschreitet.

Betrieb
17
Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
9.5 Anzeigen
Beschreibung der LED-Anzeige
• LED aus - Feld keine Füllung
• LED ein - Feld gefüllt
• LED blinkt - Feld halb gefüllt
Beispiel:
Batteriekapazität
Dimm-Modus
rot grün grün grün grün Beschreibung
Abruch Batterietest
Unterbrechung Ladebetrieb
Batteriekapazität nach Ladung kleiner als 100 %
LED-Hauptlicht defekt
Taste wurde während des Tests gedrückt
Ergebnis Batterietest
Batteriekapazität ( 40 %
Batteriekapazität ( 60 %
Batteriekapazität ( 80 %
Batteriekapazität > 80 %
rot grün grün grün grün Beschreibung
rote LED blinkt, 2. grüne LED blinkt
rote LED an, 2. grüne LED an
rot grün grün grün grün Beschreibung
Batteriekapazität <10 %
Batteriekapazität ( 20 %
Batteriekapazität ( 42 %
Batteriekapazität ( 65 %
Batteriekapazität ( 88 %
Batteriekapazität > 88 %
rot grün grün grün grün Beschreibung
Dimmstufe < 20 %
Dimmstufe < 40 %
Dimmstufe < 60 %
Dimmstufe ( 80 %
Dimmstufe > 80 %

Betrieb
18 Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ladebetrieb
Aktivieren / Deaktivieren Notlichtbetrieb
Aktivieren / Deaktivieren Ladeabschaltung bei Verwendung im KFZ
Test der Batterie
Störungen
9.6 Fehlerbeseitigung
Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt:
•wenden Sie sich an ecom instruments GmbH • Industriestraße 2 • 97959 Assamstadt.
Zur schnellen Bearbeitung folgende Angaben bereithalten:
•Typ und Seriennummer
•Kaufdaten
•Fehlerbeschreibung
•Einsatzzweck (insbesondere Eingangs-/Ausgangsbeschaltung)
rot grün grün grün grün Beschreibung
Batteriekapazität < 20 %
Batteriekapazität < 42 %
Batteriekapazität < 65 %
Batteriekapazität < 88 %
Batteriekapazität ≤98 %
Batteriekapazität > 98 %
rot grün grün grün grün Beschreibung
Notlichtfunktion aus
Notlichtfunktion ein
rot grün grün grün grün Beschreibung
Ladeabschaltung aus
Ladeabschaltung ein
rot grün grün grün grün Beschreibung
Abruch Batterietest
Unterbrechung Ladebetrieb
Batteriekapazität nach Ladung kleiner als 100 %
LED-Hauptlicht defekt
Taste wurde während des Tests gedrückt
Ergebnis Batterietest
Batteriekapazität ≤40 %
Batteriekapazität ≤60 %
Batteriekapazität ≤80 %
Batteriekapazität > 80 %
rot grün grün grün grün Beschreibung
Spannung Eingang LED zu hoch
Spannung Eingang LED zu klein
Spannung Ausgang Ladesessel zu hoch

Instandhaltung, Wartung, Reparatur
19
Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
9.6.1 Fehler LED-Spannung
Fehlerbehebung
• Den Handscheinwerfer öffnen (siehe Kapitel „Austausch der Batterie“).
• Die Batterie ab- und wieder anklemmen.
• Den Handscheinwerfer schließen.
• Den Handscheinwerfer in den Ladesessel einsetzen.
• Die Batterie laden.
10 Instandhaltung, Wartung, Reparatur
10.1 Instandhaltung und Wartung
• Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften
entnehmen.
• Prüfungsintervalle an Betriebsbedingungen anpassen.
rot grün grün grün grün Beschreibung
Spannung Eingang LED zu hoch
Spannung Eingang LED zu klein
WARNUNG
Gefahr bei Verwendung im explosionsgefährdeten Bereich!
Explosionsschutz gefährdet!
• Handscheinwerfer nur im sicheren Bereich öffnen.
WARNUNG
Unbefugte Arbeiten am Gerät!
Gefahr von Verletzungen und Sachschäden!
• Arbeiten am Gerät ausschließlich von dazu befugtem und entsprechend
geschultem Personal ausführen lassen.
Die geltenden nationalen Bestimmungen im Einsatzland beachten.

Instandhaltung, Wartung, Reparatur
20 Handscheinwerfer
SHL 200-Ex
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Folgende Prüfungen und Maßnahmen müssen mindestens bei der regelmäßigen
Wartung durchgeführt werden.
10.1.1 Austausch Batterie
•Die Schrauben (1) am Kopf entfernen.
•Den Lampenkopf vom Gehäuse nehmen.
•Die Anschlussleitungen (A1, A2) von den Ladekontakten (B1, B2) abziehen.
•Die Anschlussleitungen (2) von den Batteriekontakten abziehen.
•Die Schrauben (3) vom Haltebügel entfernen.
•Den Batteriehaltebügel (4) entnehmen.
•Die Batterie (5) aus dem Gehäuse entfernen.
•Die neue Batterie gemäß Kennzeichnung im Gehäuse einsetzen.
•Den Batteriehaltebügel (4) einsetzen.
•Mit den Schrauben (3) den Batteriehaltebügel festschrauben -
Anzugsdrehmoment 0,5 Nm.
Prüfen Maßnahmen
der zulässigen Umgebungstemperatur Bei Über- oder Unterschreiten der
zulässigen Umgebungstemperatur ist das
Gerät außer Betrieb zu nehmen.
der Gehäusekomponenten auf
Rissbildung oder Beschädigungen.
Austauschbare Gehäusekomponenten
tauschen. Bei nicht austauschbaren
Gehäusekomponenten ist das Gerät außer
Betrieb zu nehmen.
der bestimmungsgemäße Verwendung Bei nicht bestimmungsgemäßer Verwen-
dung ist das Gerät außer Betrieb zu neh-
men.
WARNUNG
Gefahr bei Verwendung im explosionsgefährdeten Bereich!
Explosionsschutz gefährdet!
•Handscheinwerfer nur im sicheren Bereich öffnen.
15005E00
1 6 x Schrauben Kopf (Torx 10) A1 Anschlussleitung Platine
2 Anschlussleitung Platine (+; -) A2 Anschlussleitung Platine
3 2 x Schrauben Haltebügel (Torx 10) B1 Anschlussleitung Ladekontakt
hcsnA2BlegübetlaheirettaB4 lussleitung Ladekontakt
5 Batterie
-
+
+
-
21 3 45 A1 B1A2 B2
