Ecosoft FPV12ECO User manual

Passport and instruction manual
for in-line filters
Паспорт та інструкція з експлуатації
магістральних фільтрів
Паспорт и инструкция по эксплуатации
магистральных фильтров

2
Thank you for choosing our products.
We want you and your family to enjoy all the benets of clean water.
The lter that you selected requires a special connection to the water supply, so we
recommend you to contact qualied professionals for its correct installation. Please
read this instruction manual and check a validity of the warranty card before using
the lter.
Dear customer!

3
This manual is the intellectual property of Ecoso. Copying and reprinng is prohibited. © 2017
ENG
Technical specications:
Application
Parameter
FPV12ECO FPV34ECO FPV12HWECO FPV34HWECO FPV12PECO FPV34PECO FPV4510ECO FPV4520ECO
Standard size
(height) 10” 20”
Connecon size 1/2” 3/4” 1/2” 3/4” 1/2” 3/4” 1”
Connecon type In-line
Operang water
temperature
+3…+43 °C
37…109 °F
+3…+75 °C
37…167 °F
+3…+43 °C
37…109 °F
+5…+35 °C
41…95 °F
Maximum ow rate 10 L/min
2.5 gpm
50 L/min
13 gpm
83 L/min
22 gpm
Recommended
operang pressure
3.5-4 bar
50-60 psi
3.5–6 bar
50–87 psi
Maximum pressure 6.0 bar
87 psi
8.6 bar
125 psi
30 bar*
435 psi*
8 bar
116 psi
*Crical bursng pressure
In-line lters are intended for cold and hot water purication from suspended particles (rust, sand, silt, scale
etc.) and for water turbidity correction. Allowable feed water temperature for each lter model has listed
in the specications.

4This manual is the intellectual property of Ecoso. Copying and reprinng is prohibited. © 2017
The lter should be connected by the service center specialist.
The lter installs on the pipe of water supply and connects using metal-plastic pipes. You may also need
ttings or adapters (not supplied with the lter).
CAUTION!
Shut o water supply before the lter installation.
Example 1: lter can be connected to the pipe by speedt or threaded ttings which connect tting body
that screwed into the lter with the pipe.
Example 2: during connection to a metal-plastic pipe threaded ttings screwed on tting body rst by
hand, then with a wrench. Do not apply excessive force while screwing.
Example 3: if the tting body is damaged or missing, the lter head can be screwed on the threaded pipe.
Filter installation

5
This manual is the intellectual property of Ecoso. Copying and reprinng is prohibited. © 2017
ENG
Filter installation
For sealing threaded connection during installing the lter use PTFE tape.
After the lter installation carefully open the water supply and make sure that the connections are leak-
free. If water leaks between the head and the housing of the lter, tighten them with a special wrench
(included).
CAUTION!
To ensure normal operation of the lter and prevent emergencies caused by water pressure changes in
the pipeline, the manufacturer recommends using optional pressure controller before the lter. You can
buy the pressure controller in specialist plumbing shops.
Recommended: Model D04, D05, D06 Honeywell.

6This manual is the intellectual property of Ecoso. Copying and reprinng is prohibited. © 2017
Filter consists of the housing with a replacement lter inside (could not
be included to the supply package).
During the ltering process water ows through the replacement lter
which eectively reduces sediments.
Components of the lter:
1. Filter housing — 1 pc.
2. Bracket for lter mounting to the wall — 1 pc.
3. Screws for bracket mounting to the lter housing — 4 pc.
4. Service wrench to change a replacement lter — 1 pc.
5. Instruction manual — 1 pc.
6. Sediment replacement lter — 1 pc. (could not be included).

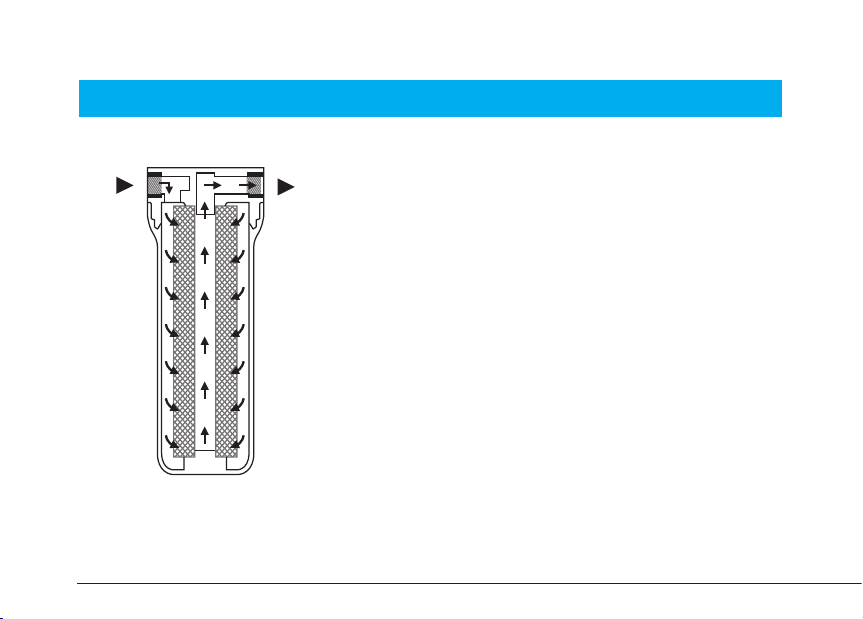

Operation scheme and lter components
Inlet

7
This manual is the intellectual property of Ecoso. Copying and reprinng is prohibited. © 2017
ENG
Filter replacement
Replacement lter should be changed regularly. Its service life depends on your feed water quality and
lter usage.
Replacement lter has to be changed at the end of the service life dened by a water meter (should be
bought separately) or by a capacity decrease. Replacement lters should be changed within a period from
two to six months, depending on the quality of puried water.
We recommend using only original replacement lters. In-line lter is withdrawal from warranty if there
are used replacement lters from other manufacturers. The Ecosoft warrants the quality of original
replacement lters, full compliance with their sizes and characteristics, and safe lter operation.
To change the replacement lter:
1. Shut o feed water valve.
2. Open water faucet after lter to relieve the pressure
3. Unscrew lter housing with a wrench and remove the used replacement lter. Take care as the housing
is lled with water.
4. Wash the lter housing and head thoroughly.
5. Put the new replacement lter into the housing.
6. Put the O-ring in the groove inside the lter housing and straighten it. If the O-ring is damaged, you
should install new (bought separately).

8This manual is the intellectual property of Ecoso. Copying and reprinng is prohibited. © 2017
Filter replacement
Transportation and storage
7. Screw the housing with the replacement lter by hand.
8. Slightly open feed water valve and check the tightness of connections.
The lter is ready for use again.
If the feed water quality does not allow long-term use polypropylene melt blown replacement lter, it is
recommended to use polypropylene string wound lter manufactured by Ecosoft.
The product can be shipped by any means of transport (except unheated during cold seasons).
The product should be stored in original packaging, at an ambient temperature in the range of
+5…+40 °C (41...104 °F), not closer than 1 m (3,3 ft) to any heating appliances. Drying, freezing, direct
sunlight is not allowed.
We recommended buying the product in authorized centers. You should check the integrity of the
packaging, the product, and the availability of documentation (passport, warranty card, a document
conrming the purchase, receipt, invoice, etc.).

9
This manual is the intellectual property of Ecoso. Copying and reprinng is prohibited. © 2017
ENG
Warning
After installing the in-line lter or changing the replacement lter monitor the lter over the next 2 hours,
making sure no leaks appear at connections.
Do not use models designed for cold water to hot water treatment.
Change replacement lters in time.
Keep the lter from direct sunlight.
Install the lter out of the reach of children.
In the case of long breaks in the lter operating shut o the water supply to it.
Do not use lter to treatment dangerous in microbiological terms water, unknown quality water without
its corresponding previous disinfection.
Before installing the lter make sure your plumbing system works properly and corresponding the
technical requirements of the product operating.
NOTE!
The vendor will not be responsible for any issues caused by incorrect installation and maintenance of the
lter if the customer installs the lter themselves.

10 This manual is the intellectual property of Ecoso. Copying and reprinng is prohibited. © 2017
Warranty
The warranty is valid for 12 months from the date of purchase, provided that the operating
conditions specified in this instruction manual are adhered to.
Warranty does not cover replacement filter, defects that have not been reported during warranty
period and defects resulting from misuse of the product.
Complaints may be filed on the basis of a filled out warranty card and a receipt or bill to confirm
purchase.
The vendor shall not be held liable for any property damage or other loss, including lost profits,
accidental or due to use or inability to use this product. Liability of the vendor shall not exceed
value of the product.
Cases not covered under this warranty will be resolved according to relevant legislation.
Warranty period:
12 months from the date of purchase from a retail establishment.
The service life of the filter housing — 5 years. Store at temperatures from +5 to +40 ° C (41...104 °F)..

11
This manual is the intellectual property of Ecoso. Copying and reprinng is prohibited. © 2017
ENG
Warranty card
Only original warranty card is valid if there is cash and/or sales receipt.
Name of product:
FPV34ECO
FPV34PECO
FPV34HWECO
Name and stamp of the dealer:
Date of sale:
FPV34ECO
FPV34PECO
FPV34HWECO
FPV4510ECO
FPV4520ECO

12 Дана інструкція є інтелектуальною власністю компанії Ecoso. Копіювання та передруковування заборонені. © 2017
Дякуємо вам за вибір нашої продукції.
Ми прагнемо, щоб ви і ваші близькі насолоджувалися всіма перевагами чистої
води.
Вибраний вами фільтр потребує спеціального підключення до водопроводу,
тому ми рекомендуємо вам звернутися до кваліфікованих спеціалістів для його
правильного монтажу.
Перед початком експлуатації просимо вас ознайомитися з інструкцією і
перевірити правильність заповнення гарантійного талона та наявність
товарного чека.
Шановний покупцю!

13
УКР
Дана інструкція є інтелектуальною власністю компанії Ecoso. Копіювання та передруковування заборонені. © 2017
Технічні характеристики:
Призначення
Параметр
FPV12ECO FPV34ECO FPV12HWECO FPV34HWECO FPV12PECO FPV34PECO FPV4510ECO FPV4520ECO
Типорозмір
(висота картриджа) 10” 20”
Зовнішнє
підключення 1/2” 3/4” 1/2” 3/4” 1/2” 3/4” 1”
Тип підключення (“в систему”) In-line
Робоча
температура води +3…+43 °C +3…+75 °C +3…+43 °C +5…+35 °C
Максимальна
продуктивність 10 л/хв 50 л/хв 83 л/хв
Рекомендований
тиск у водопроводі 3.5-4 бар 3.5-6 бар
Максимальний
тиск у водопроводі 6.0 бар 8.6 бар 30 бар*8 бар
*Критичний розривний тиск
Магістральні фільтри призначені для очищення холодної та гарячої води від механічних домішок
(іржа, пісок, мул, окалина тощо) та корекції мутності води. Допустима температура води, яка
очищується, для кожної моделі фільтра зазначена у технічних характеристиках.

14 Дана інструкція є інтелектуальною власністю компанії Ecoso. Копіювання та передруковування заборонені. © 2017
Монтаж фільтра повинен виконуватися кваліфікованим спеціалістом.
Фільтр встановлюється у водопровідну магістраль. Підключити фільтр до магістралі можна за
допомогою металопластикових труб; вам можуть знадобитися штуцери чи перехідники (не входять
у комплект фільтра).
УВАГА!
Перед початком встановлення фільтра перекрийте подачу води в трубопроводі.
Приклад 1: фільтр можна приєднати до труби за допомогою роз’ємних фітингів, які з’єднають
штуцери, що вкручені у фільтр, з трубою.
Приклад 2: при підключенні до металопластикових труб роз’ємні фітинги накручуються на штуцери,
вкручені в фільтр, спочатку рукою до упору, а потім гаєчним ключем. Не прикладайте надмірних
зусиль при вкручуванні.
Приклад 3: при пошкоджених чи відсутніх штуцерах кришку фільтра можна накрутити на різьбу
труби.
Встановлення фільтра

15
УКР
Дана інструкція є інтелектуальною власністю компанії Ecoso. Копіювання та передруковування заборонені. © 2017
Встановлення фільтра
Для герметизації різьбових з’єднань при встановленні фільтра використовуйте тефлонову стрічку
або поліамідну нитку.
Після встановлення фільтра обережно відкрийте подачу води і переконайтеся в герметичності
з’єднань. У випадку підтікання води між кришкою і корпусом фільтра підтягніть їх спеціальним
ключем (входить у комплект).
УВАГА!
Для забезпечення нормальної роботи фільтра, щоб запобігти аварійним ситуаціям, пов’язаним
зі стрибками тиску води в трубопроводі, виробник рекомендує при підключенні додатково
використовувати регулятор тиску, який монтується в магістраль перед фільтром. Регулятор ви
можете придбати в спеціалізованих магазинах сантехніки.
Рекомендовано: Honeywell, моделі D04, D05, D06.

16 Дана інструкція є інтелектуальною власністю компанії Ecoso. Копіювання та передруковування заборонені. © 2017
Фільтр складається із колби, в яку встановлено фільтруючий
картридж (може не входити в комплект поставки).
У процесі фільтрації вода подається на картридж, який видаляє
механічні домішки.
Комплектація фільтра:
1. Корпус фільтра — 1 шт.
2. Кронштейн для кріплення фільтра до стіни — 1 шт.
3. Саморіз для кріплення кронштейна до корпусу фільтра — 4 шт.
4. Сервісний ключ для заміни картриджа — 1 шт.
5. Інструкція з експлуатації — 1 шт.
6. Картридж механічного очищення — 1 шт. (може не входити в
комплект).
Схема роботи та комплектація фільтра
Вхід

17
УКР
Дана інструкція є інтелектуальною власністю компанії Ecoso. Копіювання та передруковування заборонені. © 2017
Заміна фільтруючого картриджа
Картридж у фільтрі потрібно регулярно замінювати. Частота заміни картриджа визначається в
залежності від якості води, що очищується, режиму використання фільтра, вмісту домішок у воді, а
також виходячи з досвіду користувача.
Заміна фільтруючого картриджа відбувається після відпрацювання його ресурсу, що визначається
за лічильником води (має бути придбаний окремо), чи при зниженні продуктивності фільтра.
Заміну картриджа необхідно проводити у строк від двох до шести місяців, в залежності від якості
очищуваної води.
Для заміни слід використовувати тільки оригінальні картриджі. При використанні картриджів інших
виробників фільтр знімається з гарантії. Виробник гарантує якість оригінальних картриджів, повну
відповідність стандартам їх розмірів і характеристик, що є суттєвим для безаварійної та безпечної
експлуатації фільтра.
Для заміни картриджа необхідно:
1. Перекрити подачу води на фільтр.
2. Скинути тиск всередині фільтра. Для цього закрийте кран на магістралі, встановлений перед
фільтром, і відкрийте кран, встановлений після фільтра.
3. Відкрутити корпус фільтра спеціальним ключем і видалити відпрацьований картридж.
Використовуйте піддон для зливу води, що залишилася в фільтрі.

18 Дана інструкція є інтелектуальною власністю компанії Ecoso. Копіювання та передруковування заборонені. © 2017
Заміна фільтруючого картриджа
Транспортування і зберігання
4. Промити корпус і кришку фільтра.
5. Встановити новий картридж у корпус.
6. Покласти гумове кільце ущільнення в канавку корпуса і розправити його. Якщо кільце
пошкоджено, слід встановити нове (придбати окремо).
7. Прикрутити корпус з картриджем до кришки рукою до упору.
8. Подати воду на фільтр і перевірити герметичність з’єднань.
Фільтр знову готовий до використання.
Якщо якість води, що очищуються, не дозволяє тривалий час використовувати поліпропіленовий
картридж, рекомендована комплектація фільтра картриджем з поліпропіленової нитки відповідного
типорозміру виробництва ТОВ «НВО «Екософт».
Транспортування виробу допускається будь-яким транспортним засобом (крім неопалюваних
в холодний сезон року). Виріб потрібно зберігати в упакованому вигляді на відстані не
менше 1 м від опалювальних приладів при температурі навколишнього середовища від
+5 до +40 °C. Не допускається висушування, заморожування, потрапляння прямих сонячних
променів. Купівлю бажано здійснювати в авторизованих центрах. Необхідно перевірити цілісність
пакування та виробу, а також наявність документації (паспорта, гарантійного талона, документа,
що підтверджує придбання: чека, накладної тощо).

19
УКР
Дана інструкція є інтелектуальною власністю компанії Ecoso. Копіювання та передруковування заборонені. © 2017
Застереження
Після встановлення фільтра чи заміни картриджа не залишайте виріб без нагляду протягом 2 годин:
переконайтесь, що фільтр функціонує коректно, підтікання води на з’єднаннях відсутні.
Не використовуйте для очищення гарячої води моделі, призначені для холодної води. Своєчасно
заміняйте картридж.
Оберігайте фільтр від потрапляння прямих сонячних променів. Встановлюйте фільтр в недоступних
для дітей місцях.
У випадку тривалих перерв у роботі фільтра перекривайте подачу води на нього.
Не використовуйте фільтр для води, небезпечної в мікробіологічному відношенні, води невідомої
якості без її відповідної попередньої дезінфекції.
Перед встановленням фільтра переконайтеся, що ваша водопровідна система працює коректно і
відповідає технічним вимогам до умов експлуатації виробу.
ПАМ’ЯТАЙТЕ!
Неправильне (неякісне) підключення, відмова від послуг кваліфікованих спеціалістів, недотримання
правил монтажу і експлуатації, несвоєчасне технічне обслуговування виробу звільняють виробника
від відповідальності при аварійних випадках з фільтром.

20 Дана інструкція є інтелектуальною власністю компанії Ecoso. Копіювання та передруковування заборонені. © 2017
Гарантійні зобов’язання
Гарантія діє протягом 12 місяців з моменту продажу при дотриманні технічних вимог, що
зазначені в інструкції з експлуатації.
Гарантія не поширюється на змінний елемент (картридж), а також на дефекти, про які не було
повідомлено протягом гарантійного строку чи які спричинені неправильним використанням.
Гарантійні зобов’язання здійснює фірма-продавець за наявності у покупця оригіналу касового
чека і заповненого гарантійного талона.
Виробник не несе відповідальності за будь-яке пошкодження майна або будь-яку іншу
шкоду, в тому числі втрачену вигоду, яка виникла випадково або внаслідок експлуатації або
неможливості експлуатації цього виробу. Матеріальна відповідальність виробника згідно з
даною Гарантією не може перевищувати вартості цього виробу.
Випадки, не передбачені цією Гарантією, регулюються Законом України «Про захист прав
споживачів».
Гарантійний строк експлуатації:
12 місяців від дня продажу через роздрібну мережу.
Строк служби корпусу фільтра: 5 років. Зберігати при температурі від +5 до +40 °C.
