EE Lighting SLWP-35LED-50K User manual

Energy Efficient Lighting Ltd. | www.eelighting.ca | Tel: [phone] EEL19W30
INSTALLATION INSTRUCTIONS for LED Slim Wall Pack
SLWP-35LED-50K/40K, SLWP-25LED-50K/40K
Lighting
WARNING
RISK OF ELECTRIC SHOCK.
Make sure power supply is OFF before installing or maintaining fixture.
No user serviceable parts inside.
Never perform maintenance or cleaning while fixture is energized.
Disconnect power and allow fixture to cool before maintaining.
DO NOT INSTALL DAMAGED PRODUCT! This luminaire has been properly packed so that no parts should be damaged during transit.
Throughly inspect the fixture for any freight damage; freight damage should be reported to the delivery carrier and EEL.
MOUNTING
1. Open the fixture by unscrewing off four bolts, and disconnect the quick connector (between LED module and LED driver) inside the fixture and take
off front housing. (Picture 1)
IMPORTANT
READ CAREFULLY BEFORE INSTALLING THE FIXTURE. KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
This product MUST be installed in accordance with the applicable installation code by a person familiar with the construction and operation of the product.
Proper grounding is required for safety. This product SHALL be surface mounted with junction box or non-combustible surface above 4 feet (1.2 meter) high.
User should prepare necessary accessories and spare parts (not provided) including junction box and screws.
WIRING
a. Wire input end of the LED driver to supply wires according to wiring section.
Wire connections must be insulated and waterproof.
b. Connect the BLACK/BROWN lead to LINE (+) supply lead.
c. Connect the WHITE/BLUE lead to NEUTRAL/COMMON (-) supply lead.
d. Connect the GREEN lead to GROUND supply lead.
e. If any, connect PURPLE/BLUE to 0-10V SIGNAL supply lead and
GREY/WHITE to 0-10V NEUTRAL/REFERENCE supply lead. CAUTION
RISK OF
ELECTRIC SHOCK
· DISCONNECT POWER BEFORE INSULATING
OR SERVICING
· ALL ELECTRICAL WORK SHOULD BE
COMPLETED BY QUALIFIED PERSONNEL
AND MEET NATIONAL (NEC), REGIONAL AND
LOCAL ELECTRICAL CODES.
WIRING DIAGRAM
ELECTRICAL
SYSTEM
0-10V DIMMING
SYSTEM (IF ANY)
BLACK/BROWN = HOT/LINE
WHITE/BLUE- NEUTRAL/COMMON
GREEN/YELLOW = GROUND
PURPLE/BLUE=0-10V SIGNAL
GREY/WHITE = NEUTRAL/REFERENCE
REASSEMBLY
Re-mount door to rear housing, connect output end of the LED driver to LED modules and screw four bolts to tighten and close the fixture.
Make sure all gaskets must be seated properly and all bolts and screws inserted and tightened firmly.
Use silicone sealant (not provided) all along the back fixture to ensure tight seal against surface.
(FAILURE TO DO SO WILL VOID THE WARRANTY)
2. Knock out or drill holes through casting in the rear housing (must be inside the black gasket area)(Picture 2) for mounting fixture to wall and for securement
to junction box (not provided).
3. Secure fixture to wall with two or more screws (not provided).
4. Secure fixture to junction box with screws (not provided). Junction box gasket should create
seal against mounting surface.
5. Apply silicon sealant (not provided) to any hole (including holes made for wiring) to prevent
water entry. (FAILURE TO DO SO WILL VOID THE WARRANTY)(Picture 3)
CAUTION
SILICONE GLUE MUST BE APPLIED AND HOUSING
MUST BE FASTENED TO PREVENT WATER
DAMAGE

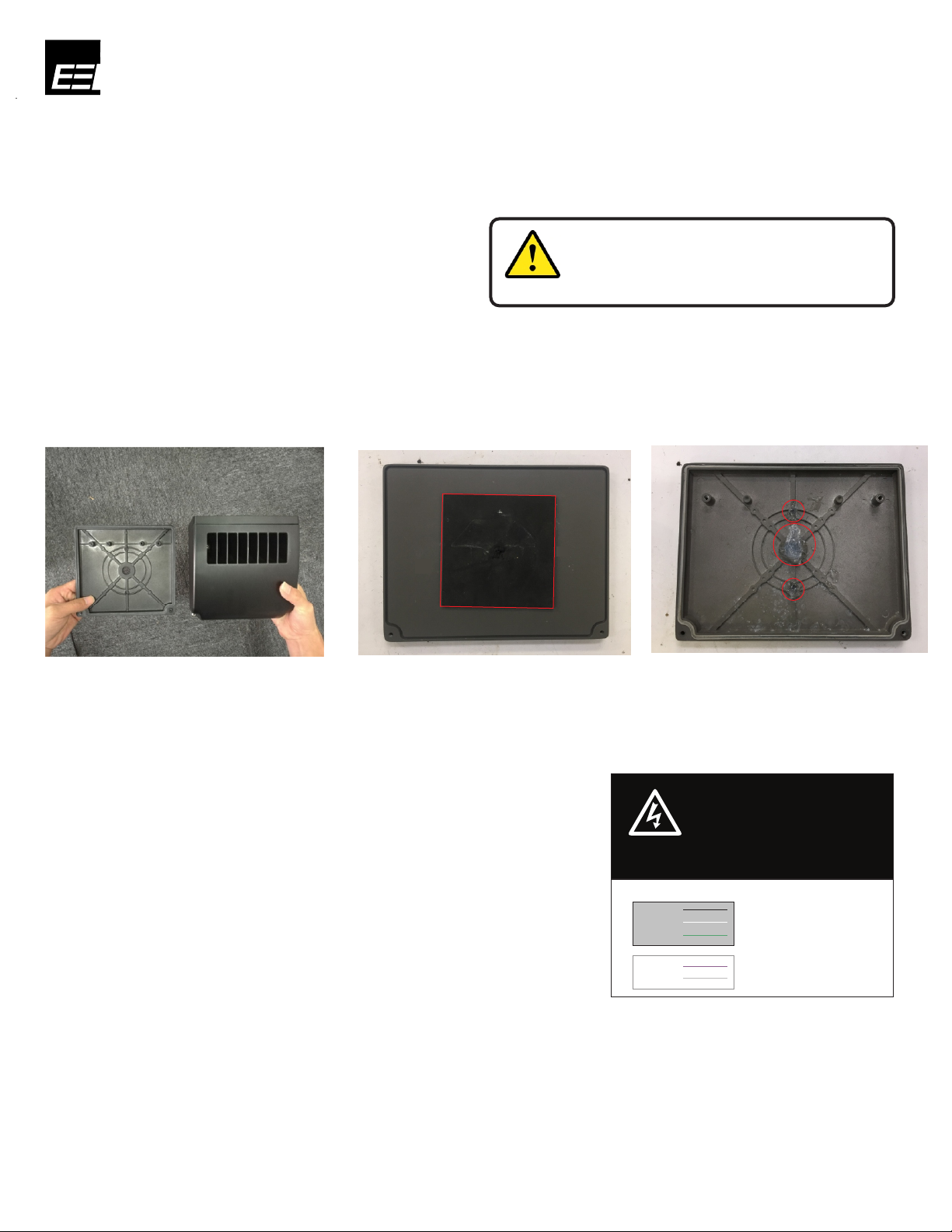

Picture 1 Picture 2 Picture 3

Energy Efficient Lighting Ltd. | www.eelighting.ca | Tel: [phone] EEL19W27
INSTRUCTIONS D'INSTALLATION Pour Le Luminaire Mural Mince À Del
SLWP-35LED-50K/40K, SLWP-25LED-50K/40K
Lighting
MONTAGE
1. Ouvrir le luminaire en dévissant les 4 boulons,
débrancher le connecteur rapide (entre le module
à DEL et le circuit pour les DEL) à l'intérieur du
luminaire, et retirer le bâti frontal.
2. Défoncer ou percer les trous dans le cadre du boîtier arrière (Doit être à l'intérieur de noir la zone de joint), pour le montage du luminaire au mur
et pour la fixation à la boîte de jonction (non-comprises).
3. Fixer le luminaire au mur avec 2 vis ou plus (non-comprises).
4. Fixez le luminaire à la boîte de jonction avec des vis (non-comprises). Le joint de la boîte de
jonction doit créer un joint contre la surface de montage.
5. Appliquer du mastic à base de silicone (non-comprises) sur n’importe quel trou
(y compris les trous faits pour le câblage) entrée d'eau. (Dans le cas contraire, la garantie sera annulée)
(picture 3)
FILAGE
1.Filer l'entrée du circuit d'entraînement de DEL pour amener les fils, conformément à la
section sur le filage. Les connexions des fils doivent être isolés et étanches.
2.Connecter le fil NOIR/BRUN au fil d'alimentation LIGNE (+).
3.Connecter le fil BLANC/BLEU au fil d'alimentation NEUTRE/COMMUN (-).
4.Connecter le fil VERT au fil de MISE À LA TERRE.
5.Le cas échéant, connecter le fil MAUVE/BLEU au fil de SIGNAL 0-10 V,
et le fil GRIS/BLANC sur le fil de NEUTRE/RÉFÉRENCE 0-10 V.
RÉASSEMBLAGE
Remonter la porte sur le boîtier arrière, connecter le bout sortant du circuit d'entraînement de DEL aux modules DEL,
et visser les 4 boulons pour serrer, et fermer le luminaire. S'assurer que tous les joints d'étanchéité soient placés correctement,
et que tous les boulons et les vis soient insérés et serrés solidement.
Utiliser un scellant à la silicone (non-compris) tout au long de l'arrière du luminaire, pour assurer un scellement étanche
contre la surface. (Dans le cas contraire, la garantie sera annulée)
ATTENTION
RISQUE DE
DÉCHARGE ÉLECTRIQUE
·
OU L'ENTRETIEN
COUPER LE COURANT AVANT L'ISOLATION
·
EFFECTUÉ PAR DU PERSONNEL QUALIFIÉ ET
RÉPONDRE AUX CODES D'ÉLECTRICITÉ
RÉGIONAUX ET LOCAUX (NEC).
TOUT LE TRAVAIL ÉLECTRIQUE DOIT ÊTRE
DIAGRAMME GÉNÉRAL DE CÂBLAGE
ELECTRICAL
SYSTEM
0-10V DIMMING
SYSTEM (IF ANY)
NOIR/BRUN = CHAUDE/LIGNE
BLANC/BLEU- NEUTRE/COMMUN
VERT/JAUNE = MISE À LA TERRE
VIOLET/BLEU=0-10V SIGNAL
GRIS/BLANC= NEUTRAL/REFERENCE
IMPORTANT
LIRE ATTENTIVEMENT AVANT D'INSTALLER LE LUMINAIRE. CONSERVER CES INSTRUCTIONS À DES FINS DE RÉFÉRENCES.
Ce produit DOIT être installé conformément au code d'installation applicable par une personne familière avec le
La construction et l'exploitation du produit. Les appareils doivent être câblés conformément au Code national de l'électricité et à tous les codes locaux applicables.
Mise à la masse appropriée. Est nécessaire pour la sécurité.
Ce produit doit être installé à plus de 1,2 m (4 pi) de hauteur et à au moins 46 cm (18 po) sous tout porte-à-faux ou tout autre détail de structure; aussi,
ce luminaire NE DOIT PAS ÊTRE encastré.
ATTENTION
RISQUE DE DÉCHARGE ÉLECTRIQUE.
S'assurer que l'alimentation principale est HORS CIRCUIT avant d'installer ou
d'entretenir le luminaire. Ne jamais effectuer l'entretien ou le nettoyage alors que le
luminaire est sous tension. Couper l'alimentation et laisser l'appareil refroidir avant
l'entretien.
NE PAS INSTALLER UN PRODUIT DÉFECTUEUX! Ce luminaire a été emballé de manière à ce qu'aucune pièce ne soit endommagée pendant le transport.
Inspecter minutieusement le luminaire et l'emballage pour la présence de dommage; tout dommage lors de l'expédition doit être rapporté IMMÉDIATEMENT
au transporteur, et à EEL.
ATTENTION
LA COLLE DE SILICONE DOIT ÊTRE APPLIQUÉE ET
LE LOGEMENT DOIT ÊTRE FIXÉ AFIN D'ÉVITER
LES DOMMAGES DE L'EAU
Les trous de forage doivent étre à l’int
zone du joint.
érieur de la Tous les trous et ceux pour le câblage, doivent
être entièrement scellés avec de la colle silicone.
Image 1 Image 2 Image 3
