Folheto Informativo n.º 22/2021 (290 316)
REF. 40217 | 40417 S
REGULADOR DE LUZ ELETR. 1-10V, 50mA METERING D40 - PT
P. 2
REGULADOR DE LUZ ELECTR. 1-10V, 50mA METERING D40 - ES
P. 10
ELECTRONIC DIMMER 1-10V, 50mA METERING D40 - EN
P. 18
VARIATEUR ÉLECTRONIQUE 1-10V, 50mA METERING D40 - FR
P. 26
EINKREIS-SCHALTER 1-10V, 50mA ZÄHLWERTERFASSUNG D40 - DE
P. 34

2
PT
REGULADOR DE LUZ ELETR. 1-10V, 50mA METERING D40
LEGENDA
Botão de Programação
Botão de Seleção de
Função
LEDs de
Indicação de Função
(ON|LEVEL|OFF)
Botões de Comando
(A|B|C|D)
Botão de RESET
Nota:
Instalação e fixação por parafusos em caixas de aparelhagem (tipo I1 ) .

3
MODOS DE FUNCIONAMENTO
FORA DA REDE - ONLINE
Quando instalado, ou após RESET, permite automaticamente regular a lumi-
nosidade de uma lâmpada, pressionando os botões:
– A: liga iluminação / iluminação 100%;
– B: desliga iluminação / diminui iluminação;
– C: liga iluminação média;
– D: liga iluminação mínima.
EM REDE - ONLINE
Quando colocado em ONLINE permite:
– realizar as mesmas funções que em OFFLINE;
– interagir com os outros aparelhos da Série Domus40, podendo:
– ser comandado por outros aparelhos;
– regular luminosidade / consultar dados de consumo / fazer agenda-
mentos para regular luminosidade para um determinado nível, a partir
de plataformas fixas e ou móveis, tais como smartphones, tablets e
computadores, quando em instalação munida de Home Server (HS -
Ref.ª 40930).
– poderá ainda, se necessário, comandar outros aparelhos.

4

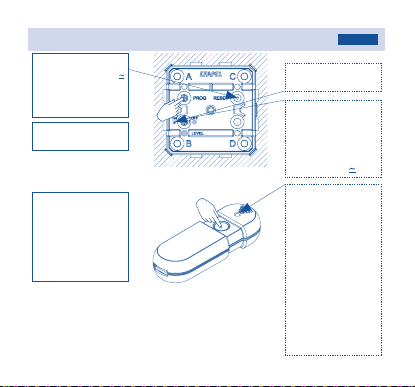

COLOCAÇÃO DO REGULADOR DE LUZ ELETRÓNICO EM REDE -
ONLINE
1ºPASSO
Pressionar RESET 7”
até os LEDs ficarem
todos a meio brilho.
2ºPASSO
Click em PROG.
2.1 - O LED ON
começa a piscar,
indicando que está
pronto a ser adicionado
à rede, durante um
período de 10” .
1.1 - O LED ON liga.
3ºPASSO
Click no botão de
comando da Chave
da Instalação (Ref.ª
40925) na proximidade
do Regulador de Luz
Eletrónico.
3.1 - O LED começa
a piscar vermelho,
indicando que está à
procura do aparelho a
adicionar.
3.2 - O LED pisca verde
e desliga, o LED ON
do aparelho desliga
e os LEDs A, B, D, C
ligam e desligam em
sequência, indicando
que o Regulador de
Luz Eletrónico foi
adicionado à rede com
sucesso.
Nota: No caso do LED da Chave
da Instalação não ficar verde e
desligar, repetir desde o 1º passo.

5
EMPARELHAMENTO DOS APARELHOS JÁ COLOCADOS EM REDE -
ONLINE
NO APARELHO EMISSOR
2ºPASSO
Conforme o botão
que deseja em-
parelhar, click A,
B, Cou Dpara
iniciar EMPARELHA-
MENTO.
2.1- O LED Afica
a piscar e todos os
aparelhos em rede
ficam igualmente a
piscar.
Nota: No caso de
aparelhos alimentados a
bateria (Ref.ª 40227), o LED
não pisca para maximizar
a durabilidade da bateria.
1ºPASSO
Click em PROG
(programação).
1.1- O LED A
liga, indicando que
pode iniciar o EM-
PARELHAMENTO.

6
NO REGULADOR DE LUZ
3ºPASSO
Para selecionar a
função desejada,
click no botão de
seleção de função 1
sucessivamente.
3.1 - LEDs indicam função:
ON - Aumentar lumi-
nosidade
LEVEL - Colocar luminosi-
dade num nível
OFF - Diminuir lumi-
nosidade
ON|LEVEL|OFF
DESLIGADOS - Sem
EMPARELHAMENTO
Nota: Quando a função LEVEL é
selecionada, o EMPARELHAMENTO
fica configurado no nível em que se
encontra o Regulador de Luz.
NO APARELHO EMISSOR
4ºPASSO
Click em PROG
para concluir EM-
PARELHAMENTO.
4.1- O LED Aapa-
ga, indicando que o
EMPARELHAMENTO
está concluído.
Nota: Para localizar o Atuador emparelhado a um botão Emissor, é suficiente reiniciar o EMPARELHAMENTO
(1º PASSO e 2º PASSO). Desta forma, o LED Cdos aparelhos com Atuador emparelhado fica ligado.

7
ATIVAÇÃO / DESATIVAÇÃO DA SINALIZAÇÃO DA CARGA
1ºPASSO
Pressionar OUT1 5”
para ativar ou desa-
tivar a sinalização
da carga.
1.1- Ativar - Os
LEDs Ae Bpiscam 2
vezes e ficam ligados.
1.2- Desativar - Os
LEDs Ae Bpiscam 2
vezes e ficam desli-
gados.
CARGAS MÁXIMAS RECOMENDADAS
DIMMABLE DIMMABLE CFL
DIMMABLE
LED
DIMMABLE EVG
1-10V
Tensão Min. Máx. Máx. Máx. Máx. Máx. Máx. Máx.
230V~ -
50Hz — — — — — — — 600VA
(Imáx 1-10V - 50mA)
Nota: Não utilizar o Regulador de Luz Eletrónico a controlar diferentes tipos de cargas.

8
CARACTERÍSTICAS
Função
- Regulador de Luz
- Emissor
- Contador de Energia
Alimentação 230V~ - 50Hz
Temperatura de Funcionamento -5º - +35°C
Tecnologia Rádio Frequência 2.4 GHz
DESMONTAGEM DA TECLA

9
ESQUEMA DE LIGAÇÃO
L
N
8 mm
1x1,5 mm2
0,6x3,5mmM2,5
DECLARAÇÃO DE CONFORMIDADE UE SIMPLIFICADA
A EFAPEL declara que os equipamentos com rádio pertencentes a este folheto informativo estão
conforme a diretiva 2014/53/UE.
A declaração de conformidade UE completa está disponível no site www.efapel.com/domus40
A EFAPEL reserva o direito de modificar este documento ou os produtos nele contidos sem aviso prévio.
Em caso de dúvida, contacte a EFAPEL.

10
ES
REGULADOR DE LUZ ELECTR. 1-10V, 50mA METERING D40
LEYENDA
Botón de Programación
Botón de Selección de
Función
LEDs de
Indicación de Función
(ON|LEVEL|OFF)
Botones del Mando
(A|B|C|D)
Botón de RESET
Nota:
Instalación y fijación con tornillos en cajas de mecanismos eléctricos (tipo I1 ) .

11
MODOS DE FUNCIONAMIENTO
FUERA DA REDE - ONLINE
Una vez instalado, o después de haber hecho RESET, permite regular la
luminosidad de una lámpara automáticamente, presionando los botones:
– A: enciende la luz / la luz 100%;
– B: apaga la luz / baja la luz;
– C: enciende la luz media;
– D: enciende la luz mínima.
EN REDE - ONLINE
Cuando está ONLINE son posibles las siguientes acciones:
– Llevar a cabo las mismas funciones que en el modo OFFLINE;
– Interactuar con otros mecanismos de la Serie Domus40, lo que permite:
– que otros mecanismos lo controlen;
– regular la luminosidad / consultar datos de consumo / llevar a cabo
programaciones
para regular la luminosidad de un determinado nivel, desde
plataformas fijas e / o móviles, tales como smartphones, tablets y
ordenadores, cuando está en una instalación provista de Home Server
(HS - Ref.ª 40930).
– Podrá controlar otros mecanismos si fuera necesario.

12
COLOCACIÓN DEL REGULADOR DE LUZ ELECTRÓNICO EN RED -
ONLINE
1ER PASO
Presionar RESET 7”
hasta que todos los
LED estén medio en-
cendidos.
2ºPASO
Hacer clic PROG.
2.1 - El LED ON
empieza a parpadear,
indicando que está
listo para ser añadido
a la red, durante un
período de 10” .
1.1 - El LED ON se
enciende.
3ER PASO
Hacer clic en el botón
de control de la Llave
de Instalación (Ref.
40925) cerca del
Regulador de Luz
Electrónico.
3.1 - El LED empieza a
parpadear rojo indican-
do que está buscando
el mecanismo que va
añadir.
3.2 - El LED parpadea
verde y se apaga, el LED
ON do mecanismo apa-
ga y los LEDs A, B, D, C
se encienden y apagan
en secuencia, indicando
que el Regulador de Luz
Electrónico ha sido aña-
dido a la red con éxito.
Nota: Si el LED de la Llave de
Instalación no se pone verde
apagar y repetir desde el 1
er
paso.

13
EMPAREJAMIENTO DE LOS MECANISMOS QUE YA ESTÁN PUESTOS EN RED -
ONLINE
EN EL MECANISMO EMISOR
2ºPASO
En función del botón
que quiere emparejar,
hacer clic en A, B, C
o Dpara empezar el
EMPAREJAMIENTO.
2.1- El LED Aemp-
ieza a parpadear y
todos los mecanis-
mos en red empiezan
también a parpadear.
Nota: En el caso de mecan-
ismos alimentados con bat-
ería (Ref. 40227), el LED no
parpadea para maximizar la
durabilidad de la batería.
1ER PASO
Hacer clic PROG
(programación).
1.1- El LED A se
enciende, indi-
cando que puede
iniciar el EMPARE-
JAMIENTO.

14
EN EL REGULADOR DE LUZ
3.1 - Los LED indican función:
ON - Aumentar luminosidad
LEVEL - Poner la luminosi-
dad en un nivel
OFF - Disminuir luminosidad
ON|LEVEL|OFF
APAGADOS - Sin
EMPAREJAMIENTO
Nota: Cuando se selecciona la
función LEVEL, el EMPAREJAM-
IENTO queda configurado en
el nivel en que se encuentra el
Regulador de Luz.
3ºPASO
Para seleccionar la
función deseada, hacer
clic en el botón de selec-
ción de función 1 sucesi-
vamente.
EN EL MECANISMO EMISOR
4ºPASO
Hacer clic PROG
para finalizar el
EMPAREJAMIENTO. 4.1- El LED Ase
apaga, indicando
que el EMPARE-
JAMIENTO ha fi-
nalizado.
Nota: Para localizar el Actuador emparejado a un botón Emisor es suficiente con reiniciar el
EMPAREJAMIENTO (1er PASO y 2º PASO). De esta forma el LED C de los mecanismos con actuador
emparejado queda encendido.

15
ACTIVACIÓN / DESACTIVACIÓN DE LA SEÑALIZACIÓN DE CARGA
1ºPASO
Presionar OUT1 5”
para activar o desac-
tivar la señalización
de carga.
1.1- Activar – LEDs
Ay Bparpadean 2
veces y permanece
encendido.
1.2- Desactivar –
LEDs Ay Bparpadean
2 veces y se quedan
apagados.
CARGAS MÁXIMAS RECOMENDADAS
DIMMABLE DIMMABLE CFL
DIMMABLE
LED
DIMMABLE EVG
1-10V
Tensión Min. Máx. Máx. Máx. Máx. Máx. Máx. Máx.
230V~ -
50Hz — — — — — — — 600VA
(Imáx 1-10V - 50mA)
Nota: No utilizar el Regulador de Luz Electrónico controlando diferentes tipos de cargas.

16
CARACTERÍSTICAS
Función
- Regulador de Luz
- Emisor
- Contador de Energía
Alimentación 230V~ - 50Hz
Temperatura de Funcionamiento -5º - +35°C
Tecnología Radio Frecuencia 2.4 GHz
DESMONTAJE DE LA TECLA

17
ESQUEMA DE CONEXIÓN
L
N
8 mm
1x1,5 mm2
0,6x3,5mmM2,5
DECLARACIÓN DE CONFORMIDAD UE SIMPLIFICADA
EFAPEL declara que los equipos con radio pertenecientes a este prospecto se ajustan a la directiva
2014/53/UE.
La declaración de conformidad de la UE completa está disponible en el sitio www.efapel.com/domus40.
EFAPEL se reserva el derecho de modificar este documento o los productos contenidos en él sin previo
aviso. En caso de dudas, por favor póngase en contacto con EFAPEL.

18
EN
ELECTRONIC DIMMER 1-10V, 50mA METERING D40
LEGEND
Programming Button
Function Selection Button
Function Indication
LEDs
(ON|LEVEL|OFF)
Command Buttons
(A|B|C|D)
RESET Button
Note:
Installation and fixing by screws on mounting boxes (type I1 ) .

19
OPERATING MODES
OFF-NETWORK - OFFLINE
When installed or after RESET, enables to automatically adjust the brightness of
a lamp, by pressing the buttons:
– A: switches on / lighting 100%;
– B: switches off / decreases lighting;
– C: switches medium lighting on;
– D: switches minimum lighting on.
IN A NETWORK - ONLINE
When set as ONLINE enables to:
– perform the same OFFLINE functions;
– interact with other Domus40 Series devices:
– being commanded by other devices;
– adjust brightness / consult consumption data / make schedules for
regulating the brightness to a specific level, through fixed and/or mobile
platforms, such as smartphones, tablets and computers, when the in-
stallation is equipped with a Home Server (HS - Ref. 40930).
– if necessary, it may also command other devices.

20
CONNECT THE ELECTRONIC DIMMER TO THE NETWORK - ONLINE
1ST STEP
Press RESET 7 seconds
until all the LEDs are
at half brightness.
2ND STEP
Click on PROG.
2.1 - The LED ON starts
to blink, indicating that
it is ready to be added
to the network, during a
period of 10 seconds .
1.1 - The LED ON
switches on.
3RD STEP
Click on the
command button of
the Installation Key
(Ref. 40925) in close
proximity to the
Electronic Dimmer.
3.1 - The LED starts to blink
red, indicating that it is
searching for the device that
is going to be added.
3.2 - The LED blinks green
and switches off, the device’s
LED ON switches off and
the A, B, D, CLEDs switch
on and off in sequence, in-
dicating that the Electronic
Dimmer was successfully
added to the network.
Note: If the Installation Key
LED does not turn green and
switch off, repeat from the
1st step.
