Eikon RM3000EK User manual

RM3000EK
Wireless In-ear Monitoring System
USER’S MANUAL
ITALIANO
ENGLISH
96MAN0085-REV.01/20

2

3
INDEX
DISPOSAL OF OLD ELECTRICAL & ELECTRONIC EQUIPMENT ............................................................4
SAFETY INSTRUCTIONS..................................................................................................................4
IN CASE OF FAULT .........................................................................................................................4
PACKAGING, SHIPPING AND COMPLAINT....................................................................................... 4
WARRANTY AND PRODUCTS RETURN............................................................................................4
MAINTENANCE AND DISCLAIMER..................................................................................................5
POWER SUPPLY............................................................................................................................. 5
WARNING POSSIBLE HEARING DAMAGE!.......................................................................................5
USER’S WARNINGS AND CE CONFORMITY ..................................................................................... 6
INTRODUCTION ............................................................................................................................7
DESCRIPTION ................................................................................................................................7
RM3000TR TRANSMITTER .............................................................................................................7
RM3000R BODY PACK RECEIVER....................................................................................................8
OPERATING INSTRUCTIONS......................................................................................................... 10
BATTERY REPLACEMENT.............................................................................................................. 10
SET UP A SINGLE SYSTEM ............................................................................................................ 10
SET UP A SECOND RECEIVER ........................................................................................................ 11
SET UP A SECOND SYSTEM .......................................................................................................... 11
SET UP THE CHANNELS TO AVOID INTERMODULATION ................................................................ 11
TECHNICAL SPECIFICATION.......................................................................................................... 12
FIGURE 1, 2................................................................................................................................. 25
FIGURE 3, 4, 5, 6.......................................................................................................................... 26

4
DISPOSAL OF OLD ELECTRICAL & ELECTRONIC EQUIPMENT
This marking shown on the product or its literature, indicates that it should not be disposed with
other household wastes at the end of its working life. To prevent possible harm to the enviroment
or human health from uncontrolled waste disposal, please separate this from other types of
wastes and recycle it responsibly to promote the sustainable reuse of material resources.
Household users should contact either the retailer where they purchased this product, or their
local government office, for details of where and how they can take this item for environmentally safe
recycling. Business users should contact their supplier and check the terms and conditions of the purchase
contract. This product should not be mixed with other commercial wastes for disposal.
SAFETY INSTRUCTIONS
•CAUTION - Before using this product read carefully the following safety instructions. Take a look of this
manual entirely and preserve it for future reference. When using any electric product, basic precautions
should always be taken, including the following:
•To reduce the risk, close supervision is necessary when the product is used near children.
•Protect the apparatus from atmospheric agents and keep it away from water, rain and high humidity
places.
•This product should be site away from heat sources such as radiators, lamps and any other device that
generate heat.
•Care should be taken so that objects and liquids do not go inside the product.
•The product should be connected to a power supply only of the type described on the operating
instructions or as marked on the product.
IN CASE OF FAULT
•In case of fault or maintenance this product should be inspected only by qualified service personnel
when:
▪Liquids have spilled inside the product.
▪The product has fallen and been damaged.
▪The product does not appear to operate normally or exhibits a marked change in performance.
•Do not operate on the product, it has no user-serviceable parts inside.
•Refer servicing to an authorized maintenance centre.
PACKAGING, SHIPPING AND COMPLAINT
•This unit package has been submitted to ISTA 1A integrity tests. We suggest you control the unit
conditions immediately after unpacking it.
•If any damage is found, immediately advise the dealer. Keep all unit packaging parts to allow inspection.
•Proel is not responsible for any damage that occurs during shipment.
•Products are sold “delivered ex warehouse” and shipment is at charge and risk of the buyer.
•Possible damages to unit should be immediately notified to forwarder. Each complaint for manumitted
package should be done within eight days from product receipt.
WARRANTY AND PRODUCTS RETURN
•Proel products have operating warranty and comply their specifications, as stated by manufacturer.
•EIKON warrants all materials, workmanship and proper operation of this product for a period of two
years from the original date of purchase. If any defects are found in the materials or workmanship or if
the product fails to function properly during the applicable warranty period, the owner should inform

5
about these defects the dealer or the distributor, providing receipt or invoice of date of purchase and
defect detailed description. This warranty does not extend to damage resulting from improper
installation, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned units, and when the
unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. Proel
S.p.A. is not responsible for any "direct damage" or "indirect damage" caused by product defectiveness.
MAINTENANCE AND DISCLAIMER
•Clean only with dry cloth.
•EIKON products have been expressly designed for audio application, with signals in audio range (20Hz to
20kHz). Proel has no liability for damages caused in case of lack of maintenance, modifications, improper
use or improper installation non-applying safety instructions.
•Proel S.p.A. reserves the right to change these specifications at any time without notice.
•Proel S.p.A. declines any liability for damages to objects or persons caused by lacks of maintenance,
improper use, installation not performed with safety precautions and at the state of the art.
POWER SUPPLY
•This apparatus should only be connected to power source type specified in this user manual or on the unit.
•If the supplied AC power cable plug is different from the wall socket, please contact an electrician to
change the AC power plug.
•Hold the plug and the wall outlet while disconnecting the unit from AC power.
•If the unit will not be used for a long period of time, please unplug the power cord from AC power outlet.
•To avoid unit power cord damage, please do not strain the AC power cable and do not bundle it.
•In order to avoid unit power cord damage, please ensure that the power cord is not stepped on or
pinched by heavy objects.
WARNING POSSIBLE HEARING DAMAGE!
•To prevent possible hearing damage, do not listen at high volume levels for long periods.
•This product is also intended for professional use only. Commercial use is subject to the Safety at work
regulations. PROEL as a manufacturer is bound to inform you formally about the existence of eventual
sanitary risks.
•This system is able to induce an acoustic pressure exceeding 85 dB (LAeq,T), this is the maximum sound
pressure level which your ear can be exposed to during a work day in almost all countries. According to
the safety at work medicine higher sound levels or longer exposition times could damage your ear. The
time of exposition by higher sound pressure levels should be shortened in order to prevent from ear
damages. A few reliable warning signals which show that you have exposed yourself for a too long period
to excessive sound pressure levels are: You hear bell or whistling sounds! You have the impression that
you can’t hear high tones anymore!
•The following table can help you to know which kind of sound, dB sound pressure level and time of
exposure are typically permissible by human ears:
Duration Per Day in Hours
Sound Level dB (LpAslow)
Typical Example
8
90
Duo in a small club
4
95
Subway train
2
100
Very loud classical music
1
105
Traffic Noise
1/4
115
Loudest part in a rock concert

6
USER’S WARNINGS AND CE CONFORMITY
•Changes or modifications not expressly approved by PROEL S.p.A. could void your authority to operate
the equipment.
LICENSING INFORMATION:
•Frequency Range of RM3000EK: 863 - 865 MHz.
•Frequency Range of RM3000EKA: 673 - 697.80 MHz.
•RM3000EK is capable to exceed the RF power of short range devices in some countries: for all
European countries the RF selector must be set always on minimum RF power.
•A government license may be required to operate this equipment in certain areas.
•This equipment may be capable of operating on some frequencies not authorized in your country.
•The use of this professional wireless earphone equipment in some countries could be intended for
professional use, so the licensability depends on the country it operates.
•Proel suggests the user to contact the appropriate telecommunications authority concerning proper
licensing and to obtain information on authorized frequencies for wireless products in your region.
•Licensing of professional wireless earphone equipment is the user’s responsibility, and licensability
depends on the user’s classification and application, and on the selected frequency.
•The product is in compliance with 2014 / 30/ EU EMC Directive & 2014 /35 / EU LVD Directive.
•PROEL S.p.A hereby, declares that this ear monitor system complies with the essential requirements of
Radio Equipment Directive (RED) 2014 / 53 / EU.
•The full and detailed declaration of conformity can be downloaded from the web site:
•www.eikon-audio.com
TABLE OF THE AUTHORIZED FREQUENCIES FOR THE RM3000EK EAR MONITOR SYSTEM IN EUROPE
UPDATED WITH REFERENCE TO ERC-REC 70-03E DOCUMENT DATED FEBRUARY 7 2014
COUNTRY CODE
TRANSMITTING FREQUENCIES (MHz)
673.000-697.800
863.000 - 865.000
BE CZ DK FI DE IS IE LI LU CH ES SI AL MD
TR IT
Individual license required
no personal license
required
AT EE FR LT PL SE GB
Individual license required and/or
Limited implementation
BG CY HR GR HU LV MT NL NO PT RO SK BA
MK ME RU RS UA
NOT IMPLEMENTED
GE
NOT IMPLEMENTED
IN ALL COUNTRIES THE USE OF WIRELESS MICROPHONES SYSTEMS IS SUBJECT TO ANY TELEVISION AND
BROADCAST TRANSMISSION
CONSULT LOCAL OR NATIONAL RADIO SPECTRUM AUTHORITIES FOR INFORMATION ON POSSIBLE
RESTRICTIONS OR NECESSARY AUTHORIZATIONS BEFORE USING THIS SHORT RANGE DEVICE.

7
INTRODUCTION
Thank you for choosing this EIKON product and for your trust in our brand, synonymous of professionalism,
accuracy, high quality and reliability. All our products are CE approved and designed for continuous use in
professional systems.
DESCRIPTION
The RM3000EK is a UHF PLL controlled Wireless In-ear Monitoring System providing a reliable and high
quality signal transmission.
RM3000EK features 2 units: RM3000EK transmitter and RM3000EKR body pack receiver. The system is
equipped as follow:
RM3000EK/A: RM3000EK + RM3000EKR/A + EB10 earphones + AC/DC adaptor + carrying case
RM3000EKR: RM3000EKR/A + EB10 earphones (optional second receiver)
EB10: optional spare earphones
8 channels frequencies (16 channels RM3000EKA model) are available, allowing the possibility to use the
apparatus with other wireless equipment.
RM3000EK TRANSMITTER
See FIG. 1 at page 15:
1. ANTENNA
This is the transmitting antenna. Use only the antenna supplied with the system, screw it in and raise it
up during the use. In order to obtain an optimal reception, place the transmitter away from other metal
and no more than 50 mt. away from the receiver.
2. 12-15V DC
Socket for the AC/DC adaptor connection: use only the adaptor supplied with the system.
3. RF POWER
This selector sets the radio frequency carrier output power. Three levels are available:
L as Low for an RF power < 10mW
M as Medium for an RF power < 50mW
H as High for an RF power < 100mW
NOTE: for all European countries only L setting can be used.
4. L INPUT (combo XLR-JACK input - BALANCED)
Left channel input: this is a female combo connector that accepts a XLR or a JACK plug from almost any
type of equipment with a balanced or unbalanced outputs. The XLR input is wired as follows:
Pin 1 = shield or ground
Pin 2 = + positive or "hot"
Pin 3 = - negative or "cold"
The JACK input is wired as follows:
Tip = + positive or "hot"
Ring = - negative or "cold"
Sleeve = shield or ground
When connecting an unbalanced signal, the connector must be wired as follows:
Pin2 / Tip = + positive or "hot"
Pin 1-3 / Sleeve = shield or ground
5. R INPUT (combo XLR-JACK input - BALANCED)
Same as above for the Right channel.
6. L OUTPUT (XLR output - BALANCED)
This connector provides a balanced line-level signal from the L INPUT. Connect this to the input of
another audio equipment or another RM3000 transmitter.

8
7. R OUTPUT (XLR output - BALANCED)
Same as above for the R INPUT.
8. POWER
ON/OFF switch: the LED shows the ON or OFF status of the transmitter.
9. PHONES
Auxiliary headphones output.
10. PHONES VOLUME
Volume potentiometer for the auxiliary headphones output.
11. MONO/STEREO
This switch combines the L & R inputs together and sends the resulting mono signal to both L & R
earphones channels. In case of a single channel input (L or R) this switch must be pressed in order to
send the same signal to both L & R earphones channels.
12. L INPUT METER
5 LED bar meter of L channel showing the input level. The last RED LED light up just above the nominal
input signal (+5 dBu): for getting the optimal RF transmission dynamic range, reduce the level of input
signal if the red LED lights.
13. R INPUT METER
Same as above for the R input channel.
NOTE: the bar LED shows the signal just before the RF transmitter channels, so after the MONO / STEREO
and the +10dB / 0dB switches.
14. +10 / 0 dB GAIN
When engaged this switch enhances the input signal of 10 dB: use it in case of low-level input signals.
15. CHANNEL SELECT
These switches are used for selecting the transmission channel: press and hold the UP or DOWN switch
until the display flashes, then press again the UP or DOWN switch to scroll the channels. After 6 seconds,
if no-one switch is pressed, the display lights steady and the transmission starts on the selected channel.
16. CHANNEL DISPLAY
The 2-digit display shows the selected channel.
RM3000EKR BODY PACK RECEIVER
17. ANTENNA
This is the receiving antenna. It is short and flexible for the maximum user comfort: do not force it.
18. EARPHONES VOLUME
This control sets the earphones output level. We suggest to set a comfortable but not excessive level, in
order to avoid to stress or damage your ears. Read the safety notes at the beginning of this manual.
19. TONE
Use the TONE switch to EQ the signal. Four choices are available:
1. BASS and HIGH enhanced.
2. HIGH enhanced.
3. BASS enhanced.
4. FLAT response.
20. BATTERY COVER
Sliding down the lower part of the bodypack you can access the battery compartment.
21. POWER INDICATOR
This orange LED lights when the receiver is turned on.
22. BATTERY LOW
This red LED lights when the batteries are exhausted: replace the batteries as soon as possible.

9
23. RF
This green LED shows when the radio frequency signal is received:
- The LED is ON if the RM3000 transmitter is switched on and set to the same channel as the receiver.
- The LED is OFF if the RM3000 transmitter is switched off or set to a different channel.
If the RM3000 transmitter is switched OFF and this LED is ON, there is probably another RF equipment
transmitting on the same RF channel: select a different channel frequency.
24. LCD DISPLAY

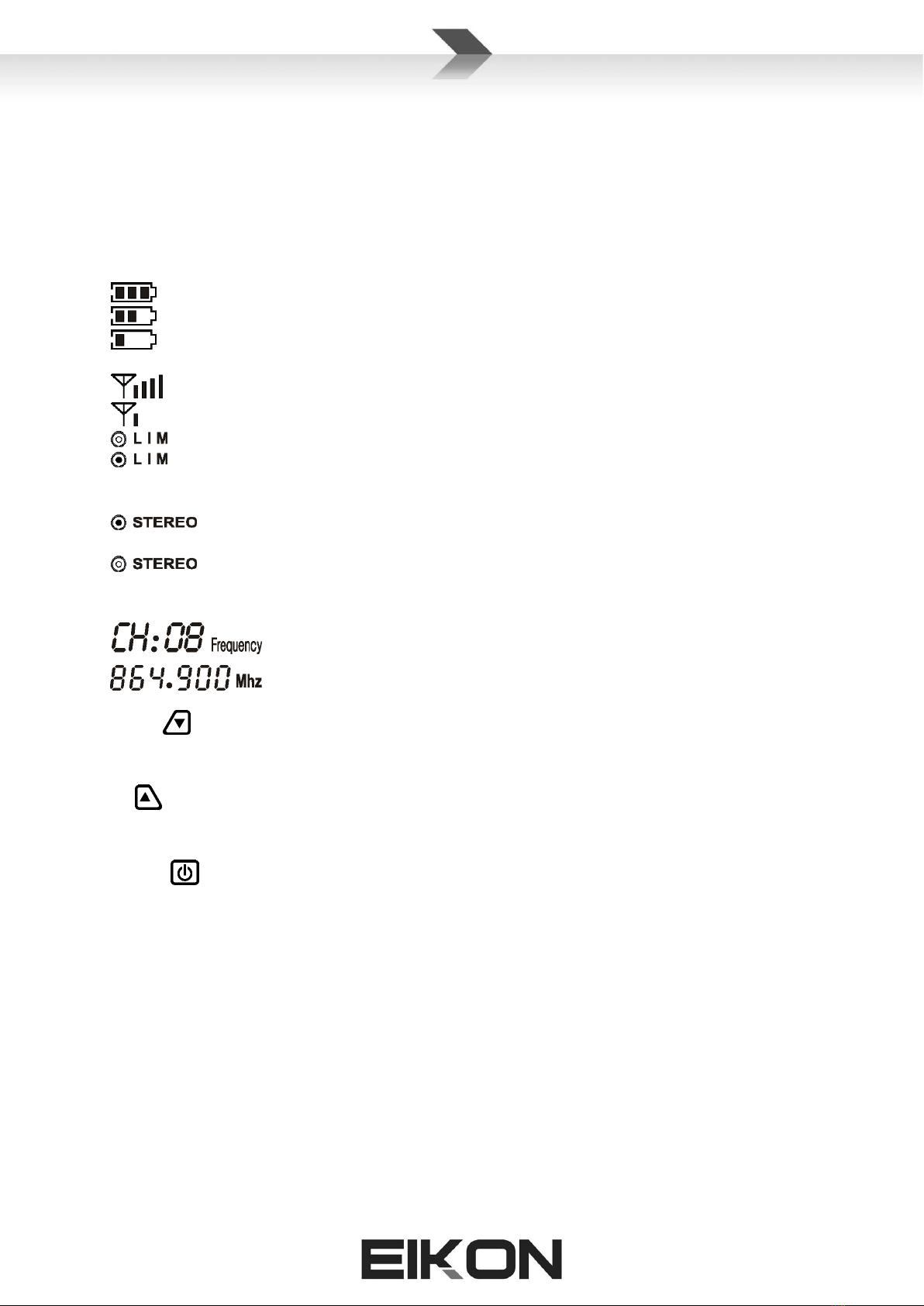

The LCD display shows various information:
The batteries are fully charged and you have 5-8 hours of working time using alkaline batteries.
The batteries are half charged and you have 2-5 hours of working time using alkaline batteries.
The batteries are almost discharged and you have 0-2 hours of working time using alkaline
batteries. Batteries replacement is suggested as soon as possible.
The RF signal is well received.
The RF signal is low: place the RM3000 transmitter closer to the receiver.
The earphones limiter is OFF.
The earphones limiter is ON. The earphones limiter avoids the signal peaks and reduces the
distortion for a more comfortable use of the earphones. Please note that the limiter doesn’t protect your
ears from high sound levels that could damage your ears.
The signal sent to the earphones is STEREO, with different signal for the left and the right
ear.
The signal sent to the earphones is MONO and it is the same for left and the right ears. The
mono signal is obtained combining L and R signals at the receiver (instead of using the MONO/STEREO
(11) switch, where L and R signals are combined at the transmitter inputs).
Channel number and its corresponding frequency: use the same channel as
in the RM3000TR transmitter. You can choose any of the 8 channels available
in the 863-865 MHz band.
25. DOWN
Press and hold this button to access the display function (LIM is flashing). When a function is flashing use
this button to de-activate the function (LIM or STEREO) or to choose the previous channel.
26. UP
Press and hold this button to access the display function (LIM is flashing). When a function is flashing use
it to activate the function (LIM or STEREO) or to choose the next channel.
27. ON/OFF
Press and hold this button to turn on and turn off the RM3000R receiver. When the LIM function is
flashing (see above), press it to choose the next function.
28. EARPHONE OUT
Connect the earphone to this mini-jack output. The earphone impedance must be 16 ohm or bigger.
29. LINE OUT
If you need to connect another audio equipment you can use this line output. This is a mini-jack output
terminated in this way: Shield –GND, Ring –RIGHT, Tip –LEFT. DO NOT connect an earphone to this
output.
30. This is the spring for wearing the bodypack: fix it to a belt, strap or dress in vertical position.

10
OPERATING INSTRUCTIONS
BATTERY REPLACEMENT
For the Battery replacement use always 2x 1.5V AA size LITHIUM or ALKALINE type for the best
performances. You can use also rechargeable batteries but in this case the operating time is shorter.
Good quality ALKALINE batteries guarantee an operating time of about 6-8 hour.
To replace the batteries in the RM3000EKR bodypack receiver slide down the battery cover (20) and
insert the batteries following always the polarity marked inside the battery inlet.
IMPORTANT!
Always remember to remove the batteries if you don’t use the bodypack receiver: this
will avoid the corrosion of the contacts and the battery consumption.
SETTING UP A SINGLE SYSTEM

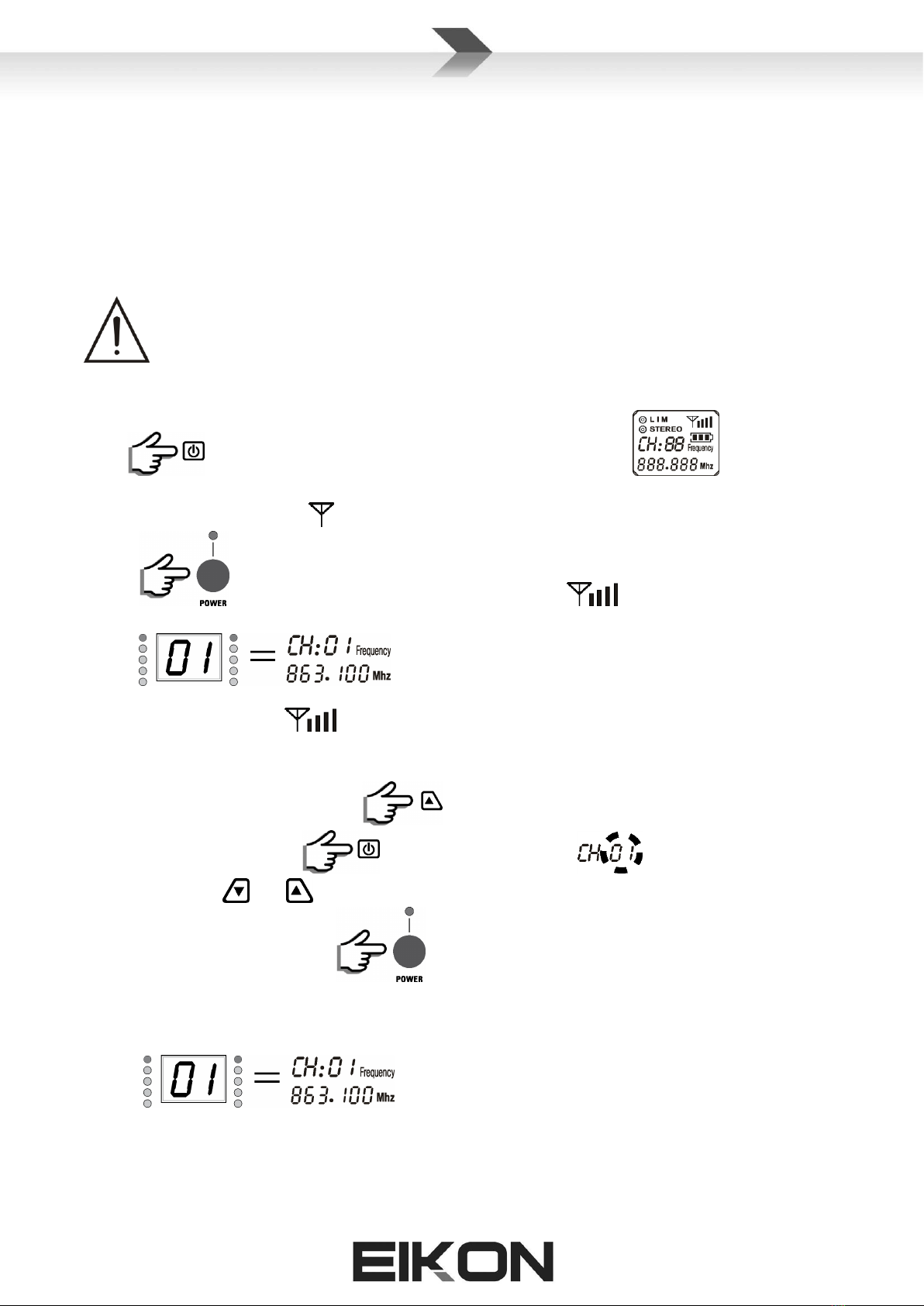

Press on the RM3000EKR bodypack receiver: the LCD appears ,then check the
RF signal on antenna symbol:
•If there is no RF signal and the RM3000EK transmitter is switched OFF, turn it on
then check again: RF signal must be present and the RF LED is on. If the
RF signal is still not present, check the transmitter and receiver channel correspondence:
•If there is RF signal and the RM3000EK transmitter is switched OFF, there is probably
another equipment transmitting on the same channel, so you have to change the receiver
channel:
press and hold the up button
then press two times until the channel flashing
then using and buttons select another channel.
Switch on the transmitter
press and hold a CHANNEL SELECT (15) button, until the display (16) flashing,
then press again one of the CHANNEL SELECT (15) button to choose the same channel
selected previously on the receiver, both channels must be the same:
•If you don’t press any button within 5 seconds, the receiver or the transmitter goes back to
normal operation.

11
SETTING UP A SECOND RECEIVER
After you have set the first receiver and transmitter, leaving ON the transmitter repeat the
operation for the second receiver:
SETTING UP A SECOND SYSTEM
If you need to use a second SYSTEM (receiver and transmitter) in the same application, you have to
set a transmission channel different from that used in the first system. The channel used for the
second system must NOT be adjacent to the channel used for the first one, otherwise the two
systems will not work.
SETTING UP OTHER CHANNELS
If you are using two or more wireless systems in the same frequency range (863 –865 MHz), follow
this simple method in order to check if there is any interference between them.
•Turn on all the transmitters and send a different signal thru each of them.
•Check the receivers one at a time and verify if they work properly and if each of them
receives the right signal without interferences from other transmitters.

12
TECHNICAL SPECIFICATION
RM3000EK –UHF PLL 8 Channel Transmitter
RF Channels
8 frequency preset
RF Frequency Band
UHF: 863-865 MHz
RF Peak Deviation
±68 KHz
RF Oscillation Mode
PLL Synthesized
RF Modulation Type
Wideband FM Stereo
RF Output Power at 50 Ω
L (low) < 10mW / M (mid) < 50mW / H (high) < 100mW
RF Spurious Rejection
- 60 dBc
RF Antenna Connector
TNT (50 ΩImpedance)
Frequency Response
50 Hz –15 KHz (±3 dB)
THD Distortion
< 0.5%
S/N Ratio
> 90 dBA
Dynamic Range
> 105 dB
Audio Input
2x XLR-F / JACK Balanced
Audio Output
2x XLR-M Balanced
Input Level Nominal
0 dBu (775 mVrms)
Input Level Max
+8 dBu (2 Vrms)
Power Supply
13-15 V DC / 500 mA
Dimensions (WxDxH)
205 x 185 x 51 mm
Weight
0.80 Kg
RM3000R –Bodypack Earphone UHF PLL 8 Channels Receiver
RF Channels
8 frequency preset
RF Frequency Band
UHF: 863-865 MHz
RF Peak Deviation
±68 KHz
RF Oscillation Mode
PLL Synthesized
RF Modulation Type
Wideband FM Stereo
RF Frequency Stability
± 0.005% (-10 ÷ +50 °c)
RF Receiving Sensitivity
< -107 dBm
RF Squelch level
-90 dBm
THD Distortion
< 1%
S/N Ratio
> 94 dBA
Channel Separation
> 42 dB
Frequency Response
80 Hz –15 KHz (±3 dB)
Audio Output
3.5mm Stereo Headphone Female Mini-Jack
Output Power Max (continuous)
2x 50 mW
Output Peak Power (with Limiter)
2x 14 mW
Headphone Impedance
> 16 ohms
Limiter
-10 dB or switched off
Power Supply
2x1.5V AA Alkaline Battery
Power Consumption
150 mA
Operating Time
4 to 8 hrs (depending on volume level)
Dimensions (WxDxH)
65 x 28 x 107 mm
Weight
0.12 Kg

13
RM3000EKA –UHF PLL 16 Channel Transmitter
RF Channels
16 frequency preset
RF Frequency Band
UHF: 673-697.800 MHz
RF Peak Deviation
±68 KHz
RF Oscillation Mode
PLL Synthesized
RF Modulation Type
Wideband FM Stereo
RF Output Power at 50 Ω
L (low) < 10mW / M (mid) < 50mW / H (high) < 100mW
RF Spurious Rejection
- 60 dBc
RF Antenna Connector
TNT (50 ΩImpedance)
Frequency Response
50 Hz –15 KHz (±3 dB)
THD Distortion
< 0.5%
S/N Ratio
> 90 dBA
Dynamic Range
> 105 dB
Audio Input
2x XLR-F / JACK Balanced
Audio Output
2x XLR-M Balanced
Input Level Nominal
0 dBu (775 mVrms)
Input Level Max
+8 dBu (2 Vrms)
Power Supply
13-15 V DC / 500 mA
Dimensions (WxDxH)
205 x 185 x 51 mm
Weight
0.80 Kg
RM3000EKRA –Bodypack Earphone UHF PLL 16 Channels Receiver
RF Channels
16 frequency preset
RF Frequency Band
UHF: 673-697.800 MHz
RF Peak Deviation
±68 KHz
RF Oscillation Mode
PLL Synthesized
RF Modulation Type
Wideband FM Stereo
RF Frequency Stability
± 0.005% (-10 ÷ +50 °c)
RF Receiving Sensitivity
< -107 dBm
RF Squelch level
-90 dBm
THD Distortion
< 1%
S/N Ratio
> 94 dBA
Channel Separation
> 42 dB
Frequency Response
80 Hz –15 KHz (±3 dB)
Audio Output
3.5mm Stereo Headphone Female Mini-Jack
Output Power Max (continuous)
2x 50 mW
Output Peak Power (with Limiter)
2x 14 mW
Headphone Impedance
> 16 ohms
Limiter
-10 dB or switched off
Power Supply
2x1.5V AA Alkaline Battery
Power Consumption
150 mA
Operating Time
4 to 8 hrs (depending on volume level)
Dimensions (WxDxH)
65 x 28 x 107 mm
Weight
0.12 Kg

14
EB10 –Stereo In-Ear Earphone
Input Sensitivity
112 dB @ 1KHz, 1mW
Impedance
16 ohms
Frequency Response
10 Hz –20 KHz (±3 dB)
Connector
Gold Plated 3 pole 3.5 mm Mini-jack

15
INDICE
TRATTAMENTO DEL DISPOSITIVO ELETTRICO OD ELETTRONICO A FINE VITA................................. 16
AVVERTENZE PER LA SICUREZZA.................................................................................................. 16
IN CASO DI GUASTO.................................................................................................................... 16
IMBALLAGGIO, TRASPORTO E RECLAMI....................................................................................... 16
GARANZIE E RESI......................................................................................................................... 16
MANUTENZIONE E LIMITAZIONI D’USO ....................................................................................... 17
ALIMENTAZIONE......................................................................................................................... 17
ATTENZIONE POSSIBILI DANNI ALL’UDITO! .................................................................................. 17
AVVERTENZE PER L’UTILIZZO E CONFORMITÀ CE.......................................................................... 18
INTRODUZIONE........................................................................................................................... 19
DESCRIZIONE .............................................................................................................................. 19
TRASMETTITORE RM3000 ........................................................................................................... 19
RICEVITORE BODYPACK RM3000R ............................................................................................... 20
ISTRUZIONI OPERATIVE............................................................................................................... 22
SOSTITUZIONE BATTERIE............................................................................................................. 22
IMPOSTAZIONE DI UN SINGOLO SISTEMA.................................................................................... 22
IMPOSTAZIONE DI UN SECONDO RICEVITORE .............................................................................. 23
IMPOSTAZIONE DI UN SECONDO SISTEMA................................................................................... 23
IMPOSTAZIONE DEI CANALI PER EVITARE INTERMODULAZIONE................................................... 23
SPECIFICHE TECNICHE.................................................................................................................. 24
FIGURE 1, 2................................................................................................................................. 25
FIGURE 3, 4, 5, 6.......................................................................................................................... 26

16
TRATTAMENTO DEL DISPOSITIVO ELETTRICO OD ELETTRONICO A FINE VITA
Il marchio riportato sul prodotto o sulla documentazione indica che il prodotto non deve essere
smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni
all’ambiente si invita l’utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in
maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti
domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’ufficio locale
preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di
prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni
del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.
AVVERTENZE PER LA SICUREZZA
•ATTENZIONE - Prima di utilizzare il prodotto, si prega di leggere attentamente le seguenti istruzioni per la
sicurezza. Prendere visione del manuale d’uso e conservarlo per successive consultazioni. Durante l’uso
di un prodotto elettrico devono essere sempre prese precauzioni di base onde evitare danni a cose o
persone, incluse le seguenti:
•In presenza di bambini, controllare che il prodotto non rappresenti un pericolo.
•Posizionare l’apparecchio al riparo dagli agenti atmosferici e a distanza di sicurezza dall’acqua, dalla
pioggia e dai luoghi ad alto grado di umidità.
•Collocare o posizionare il prodotto lontano da fonti di calore quali radiatori, griglie di riscaldamento e
ogni altro dispositivo che produca calore.
•Evitare che qualsiasi oggetto o sostanza liquida entri all’interno del prodotto.
•Il prodotto deve essere connesso esclusivamente alla alimentazione elettrica delle caratteristiche
descritte nel manuale d’uso o scritte sul prodotto.
IN CASO DI GUASTO
•In caso di guasto o manutenzione questo prodotto deve essere ispezionato da personale qualificato quando:
▪Sostanze liquide sono penetrate all’interno del prodotto.
▪Il prodotto è caduto e si è danneggiato.
▪Il prodotto non funziona normalmente esibendo un marcato cambio di prestazioni.
•Non intervenire sul prodotto e rivolgersi a un centro di assistenza autorizzato Proel.
IMBALLAGGIO, TRASPORTO E RECLAMI
•L’imballo è stato sottoposto a test di integrità secondo la procedura ISTA 1A. Si raccomanda di controllare
il prodotto subito dopo l’apertura dell’imballo.
•Se vengono riscontrati danni informare immediatamente il rivenditore. Conservare quindi l’imballo
completo per permetterne l’ispezione.
•Proel declina ogni responsabilità per danni causati dal trasporto.
•Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore.
•Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
GARANZIE E RESI
•I Prodotti EIKON sono provvisti della garanzia di funzionamento e di conformità alle proprie specifiche,
come dichiarate dal costruttore.
•La garanzia di funzionamento è di 24 mesi dopo la data di acquisto. I difetti rilevati entro il periodo di
garanzia sui prodotti venduti, attribuibili a materiali difettosi o difetti di costruzione, devono essere
tempestivamente segnalati al proprio rivenditore o distributore, allegando evidenza scritta della data di

17
acquisto e descrizione del tipo di difetto riscontrato. Sono esclusi dalla garanzia difetti causati da uso
improprio o manomissione. Proel SpA constata tramite verifica sui resi la difettosità dichiarata, correlata
all’appropriato utilizzo, e l’effettiva validità della garanzia; provvede quindi alla sostituzione o riparazione
dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente
derivanti dalla difettosità.
MANUTENZIONE E LIMITAZIONI D’USO
•Pulire il prodotto unicamente con un panno asciutto.
•I Prodotti EIKON sono destinati esclusivamente ad un utilizzo specifico di tipo sonoro: segnali di ingresso
di tipo audio (20Hz-20kHz). Proel declina ogni responsabilità per danni a terzi causati da mancata
manutenzione, manomissioni, uso improprio o installazione non eseguita secondo le norme di sicurezza.
•Proel S.p.A. si riserva di modificare il prodotto e le sue specifiche senza preavviso.
•Proel S.p.A. declina ogni responsabilità per danni a terzi causati da mancata manutenzione, manomissioni,
uso improprio o installazione non eseguita secondo le norme di sicurezza e a regola d'arte.
ALIMENTAZIONE
•Il prodotto deve essere connesso esclusivamente alla alimentazione elettrica delle caratteristiche
descritte nel manuale d’uso o scritte sul prodotto.
•Se la spina e la presa non combaciano, rivolgersi ad un elettricista per far installare una presa appropriata.
•Quando si scollega l’apparato alla rete tenere saldamente sia la spina che la presa.
•Quando l’unità non viene utilizzata per un periodo prolungato, estrarre la spina dalla presa dell’alimentazione.
•Per evitare danni alla linea d’alimentazione dell’apparato, non mettere in trazione il cavo d’alimentazione
e non utilizzare un cavo attorcigliato.
•Per evitare il danneggiamento del cavo d’alimentazione dell’apparato, assicurarsi che questo non venga
calpestato o schiacciato da oggetti pesanti.
ATTENZIONE POSSIBILI DANNI ALL’UDITO!
•Per prevenire possibili danni all’udito, non ascoltare a volumi elevati per lunghi periodi.
•Questo prodotto è concepito solamente per uso professionale. Il suo utilizzo è soggetto alla legislazione
della sicurezza sul lavoro. PROEL quale costruttore rende noto formalmente all’utilizzatore dell’esistenza
di un possibile rischio sanitario.
•Questo sistema è in grado di produrre una pressione acustica superiore a 85 dB (LAeq,T), questa è il livello
massimo di pressione sonora a cui si può essere esposti per un giorno lavorativo di 8 ore.
Conformemente alla medicina per la sicurezza sul lavoro i livelli sonori elevati o i lunghi tempi di
esposizione possono danneggiare l’udito. Il tempo di esposizione ad elevate pressioni sonore deve essere
diminuito il più possibile al fine di prevenire i danni all’udito. I pochi ma sicuri segnali che ci avvertono di
essere stati esposti per un lungo periodo ad una eccessiva pressione sonora sono: si sentono suoni di
campane o fischi inesistenti! Si ha l’impressione di non udire più i toni alti!
•La seguente tabella può aiutare a conoscere a che tipi di suono corrispondono i diversi livelli sonori
espressi in decibel (dB) e il tempo di esposizione in ore per giorno tipicamente permesso all’uomo:
Ore di esposizione per giorno
Pressione Sonora dB (LpAslow)
Esempio Tipico
8
90
Duo in un piccolo club
4
95
Treno metropolitano
2
100
Musica classica ad alto volume
1
105
Rumore del traffico urbano
1/4
115
Parte rumorosa di concerto rock

18
AVVERTENZE PER L’UTILIZZO E CONFORMITÀ CE
•Eventuali modifiche di qualsiasi tipo non espressamente autorizzate dalla PROEL S.p.A. possono
annullare il permesso di utilizzo di questo apparecchio.
INFORMATIVA SULLA LICENZA:
•RM3000EK opera nella banda di frequenze: 863 - 865 MHz.
•RM3000EKA opera nella banda di frequenze: 673 - 697.800 MHz.
•RM3000EK è in grado di superare la potenza RF dei dispositivi a corto raggio in alcune nazioni: per tutti
i paesi europei il selettore RF deve essere sempre sulla minima potenza.
•Una licenza ministeriale potrebbe essere richiesta per l’uso di questo apparecchio in alcuni paesi.
•Questo apparecchio potrebbe essere in grado di funzionare a frequenze non autorizzate nella nazione in
cui si trova l’utente.
•L’uso di questo apparecchio potrebbe essere inteso per uso professionale ed essere soggetto
all’ottenimento di una autorizzazione che dipende dal paese in cui lo si usa.
•Proel suggerisce all’utilizzatore di contattare l’autorità nazionale alle telecomunicazioni a riguardo delle
frequenze autorizzate e a proposito della licenza appropriata nella propria regione, per l’uso di apparati
radio a corto raggio per applicazioni audio senza fili.
•Chi usa apparati radio a corto raggio per applicazioni audio senza fili ha la responsabilità di procurarsi la
licenza adatta al suo impiego; la concessione di tale licenza dipende dalla classificazione dell’operatore,
dall’applicazione e dalla frequenza selezionata.
•La Proel S.p.A dichiara che Il sistema ear monitor EIKON è conforme alla direttiva 2014 / 30/ EU Direttiva
EMC & 2014 /35 / EU Direttiva LVD.
•La Proel S.p.A dichiara che Il sistema ear monitor EIKON è conforme ai requisiti essenziali ed alle altre
disposizioni pertinenti stabilite dalla direttiva RED 2014 /53 / EU.
•La dichiarazione di conformità completa e dettagliata può essere consultata sul sito:
www.eikon-audio.com
•
TABELLA FREQUENZE AUTORIZZATE PER IL SISTEMA EAR MONITOR RM3000EK/A IN EUROPA
AGGIORNATA CON ERC-REC 70-03E DEL 7 FEBBRAIO 2014
CODICE NAZIONE
FREQUENZE DI TRASMISSIONE (MHz)
673.000-697.800
863.000 - 865.000
BE CZ DK FI DE IS IE LI LU CH ES SI AL MD
TR IT
Licenza individuale richiesta
Nessuna Licenza
individuale richiesta
AT EE FR LT PL SE GB
Licenza individuale richiesta e/o
implementazione limitata
BG CY HR GR HU LV MT NL NO PT RO SK BA
MK ME RU RS UA
Non implementato
GE
NON IMPLEMENTATO
IN QUALSIASI NAZIONE L’USO DEI RADIOMICROFONI È SUBORDINATO AD EVENTUALI RADIOTRASMISSIONI
TELEVISIVE
RIFERIRSI SEMPRE ALLE AUTORITA NAZIONALI DELLE FREQUENZE DEL PROPRIO PAESE PER INFORMAZIONI
SULLE DISPOSIZIONI DELLE FREQUENZE AUTORIZZATE E PER IL LORO USO A NORMA DI LEGGE
NOTA: PER TUTTE LE NAZIONI LA POTENZA RADIO PERMESSA È ESCLUSIVAMENTE LA MIMIMA.

19
INTRODUZIONE
Grazie per aver scelto un prodotto EIKON e della fiducia riposta nel nostro marchio, sinonimo di
professionalità, accuratezza, elevata qualità ed affidabilità. Tutti i nostri prodotti sono conformi alle
normative CE per utilizzazione continua in impianti di diffusione sonora.
DESCRIZIONE
Il sistema Wireless In-ear Monitor RM3000EK/A opera in banda UHF con frequenza controllata da PLL ed è
caratterizzato da una trasmissione affidabile e di ottima qualità.
Il sistema Wireless In-ear Monitor RM3000EK/A si compone di 2 unità: il trasmettitore RM3000EK e il
ricevitore portatile body-pack RM3000EKR/A. Il sistema è fornito come segue:
RM3000EK/A: RM3000EK/A + RM3000EKR/A + cuffia in-ear EB10 + alimentatore AC/DC + borsa trasporto
RM3000EKR/A:RM3000R + cuffia in-ear EB10 (secondo ricevitore opzionale)
EB10: ricambio cuffia opzionale
Sono disponibili 8 canali/frequenze (16 per il modello RM3000EKA), che permettono di utilizzare l’apparato
anche insieme ad altri sistemi wireless.
TRASMETTITORE RM3000EK/A
Vedi FIG. 1 a pagina 15:
1. ANTENNA
Questa è l’antenna di trasmissione. Usare esclusivamente l’antenna fornita con l’apparato, avvitarla e
alzarla in posizione verticale durante l’uso. Per una trasmissione ottimale posizionare il ricevitore lontano
da altri oggetti metallici e a non più di 50 mt. dal trasmettitore.
2. 12-15V DC
Connettore per il collegamento dell’alimentatore AC/DC: usare esclusivamente quello in dotazione.
3. RF POWER
Questo selettore imposta la potenza della portante RF. Sono disponibili tre livelli:
L: minima potenza RF < 10mW
M: media potenza RF < 50mW
H: massima potenza RF < 100mW
NOTA: nei i paesi Europei è consentito solo l’utilizzo della potenza minima (L).
4. L INPUT (XLR-JACK ingresso combo - BILANCIATO)
Ingresso canale sinistro: questo è un connettore combinato XLR/JACK femmina preleva il segnale a livello
linea da qualsiasi apparecchio bilanciato o sbilanciato. Le terminazioni dell' ingresso XLR sono:
Pin 1 = schermo o massa
Pin 2 = + positivo o "caldo"
Pin 3 = - negativo o "freddo"
Le terminazioni dell' ingresso JACK sono:
Tip (punta) = + positivo o "caldo"
Ring (anello) = - negativo o "freddo"
Sleeve (manicotto) = schermo o massa
Quando si collega un segnale sbilanciato, sono le seguenti:
Pin2 / Tip (punta) = + positivo o "caldo"
Pin 1-3 / Sleeve (manicotto) = schermo o massa
5. R INPUT (XLR-JACK ingresso combo - BILANCIATO)
Come sopra per il canale destro.
6. L OUTPUT (XLR uscita - BILANCIATA)
Questo connettore fornisce un segnale bilanciato a livello linea proveniente dal ingresso sinistro.
Collegarlo all’ingresso di un’altro apparecchio audio o ad un’altro trasmettitore RM3000.

20
7. R OUTPUT (XLR uscita - BILANCIATA)
Come sopra per il canale destro.
8. POWER
Interruttore acceso/spento: il LED mostra lo stato acceso/spento del trasmettitore.
9. PHONES
Uscita per cuffie ausiliarie.
10. PHONES VOLUME
Potenziometro di volume per le cuffie ausiliarie.
11. MONO/STEREO
Questo tasto somma gli ingressi L e R e invia un segnale mono a entrambe gli auricolari L e R delle cuffie.
In caso di utilizzo di un singolo canale di ingresso L o R, questo tasto deve essere premuto per inviare lo
stesso segnale a entrambi gli auricolari L e R delle cuffie.
12. L INPUT METER
Indicatore di livello a 5 LED del canale sinistro (L). L’ultimo LED ROSSO si accende subito al di sopra del
livello nominale di ingresso (+5 dBu): per ottenere la massima dinamica ed una trasmissione RF ottimale,
ridurre il livello d’ingresso se il LED rosso di accende.
13. R INPUT METER
Come sopra per il canale destro.
NOTA: la barra LED mostra il segnale prima dei canali di trasmissione RF, dopo i tasti MONO / STEREO e
+10dB / 0dB.
14. +10 / 0 dB GAIN
Quando attivato, questo tasto aumenta il segnale di ingresso di 10 dB: da usarsi in caso di un segnale
d’ingresso di basso livello.
15. CHANNEL SELECT
Questi tasti sono usati per scegliere il canale di trasmissione: premere a lungo uno dei tasti UP o DOWN
finché il display (16) lampeggia, quindi premere ancora il tasto UP o DOWN per scorrere i canali. Dopo 6
secondi, se nessun tasto viene premuto, il display smette di lampeggiare e la trasmissione RF avviene sul
canale selezionato.
16. CHANNEL DISPLAY
Il display a 2 numeri mostra il canale selezionato.
RICEVITORE BODYPACK RM3000EKR/A
Vedi FIG. 8 a pagina 16:
17. ANTENNA
Questa è l’antenna di ricezione. Essa è corta e flessibile per il massimo comfort d’uso: non forzarla.
18. EARPHONES VOLUME
Questo potenziometro controlla il livello di uscita delle cuffie. Suggeriamo di impostare un livello
confortevole ma non eccessivo, al fine di non stressare o danneggiare l’udito (leggi le note sulla sicurezza
all’inizio di questo manuale).
19. TONE
Usare il tasto TONE per l’equalizzazione del segnale. Sono disponibili quattro scelte:
1. Esaltazione di BASSI e ALTI.
2. Esaltazione degli ALTI.
3. Esaltazione dei BASSI.
4. Risposta piatta.
20. BATTERY COVER
Facendo scorrere verso il basso la parte inferiore del bodypack si accede al comparto batterie.
