EINHELL Expert TE-XM 305 U User manual

Manual de instruções original
Serra de esquadria universal com braço
telescópico
mManual de instrucciones original
Sierra Ingletadora
tOriginal Operating Instructions
Universal Crosscut Saw
TE-XM 305 U
South America

Atenção!
Este manual de instruções foi criado para ambas às versões do
aparelho: 127 V e 220 V.
Atenção!
O aparelho, no entanto foi desenvolvido somente para uma única
voltagem: ou 127 V, ou 220 V.
Assim, verifique a voltagem do mesmo antes de conectá-lo à tomada
de energia elétrica.
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:30 Seite 1

Leia e respeite o manual de instruções e as instruções de segurança antes de colocar o
aparelho em funcionamento.
mLeer detenidamente las instrucciones de uso y las advertencias de seguridad antes de
poner en marcha el aparato
tRead and follow the operating instructions and safety information before using the
equipment for the first time.

2
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:30 Seite 2

2 3
25
29
20
26
29
19
1
1
2
4
7
9
10
11
15
1617
10
9
23
21
8
22
12
14
33 34
3
13
32 31 31
24
35
27
30 18
5
6
28
3
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:30 Seite 3

4 5
7
6
C
8
D
A
L
K
I
H
C
F
E
18
9
A
C
N
C
B
A
CE
F
P
23
A
29
30
10
A
B
B
G
M
ON
910
Q
R
8
21
D
F
A
4
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:30 Seite 4

910
11
1
12
1
13 14
L
L
H,G
E
E
C
C
B
A
K,I
C
B
A
B
L
C
A
B
A
C
5
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:30 Seite 5

15 16
17
1
18
F
L
B
19 20
B
E
C
K,I
F
B
F
D
D
K,I
F
F
E
B
A
B
B
E
F
6
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:30 Seite 6

22
23 24
25
31
37
22
21 F
E
38
B
C
Q
R
B
2.
1.
7
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:30 Seite 7

26 27
28
7
29
38 O
30 31
17
7
b
17
20
19
37 O
19
20
a
8
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:30 Seite 8

33
34
36
35
37
23
1.
2.
32
4039
34 35
23 33
9
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:31 Seite 9

39
40
42
41
43
21
29
38
5
6
P
25 24
7
8
10
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:31 Seite 10

4544
11
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:31 Seite 11

Índice
1. Instruções de segurança 14
2. Descrição do aparelho 17
3. Material fornecido 18
4. Utilização adequada 18
5. Características técnicas 19
6. Antes da colocação em funcionamento 19
7. Funcionamento como serra para
cortar madeira ou plástico 21
8. Trabalho com metais 22
9. Transporte 22
10. Substituição do cabo de ligação à rede 23
11. Limpeza, manutenção e encomenda
de pecas sobressalentes 23
12. Eliminação e reciclagem 23
BR
12
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:31 Seite 12

13
BR
Atenção! Perigo de acidente! Não toque no disco de serra enquanto este estiver em
movimento!
Atenção! Leia o manual de instruções para reduzir o risco de ferimentos
Use máscara de proteção contra o pó.
Durante os trabalhos em madeira e outros materiais pode haver formação de pó prejudicial à
saúde. Os materiais que contenham amianto não devem ser trabalhados!
Use proteção auricular.
O ruído pode provocar perda auditiva.
Use óculos de proteção.
As faíscas produzidas durante o trabalho, cavacos, estilhaços e a poeira que saem do
aparelho, podem provocar cegueira.
Utilize luvas de segurança

Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:31 Seite 13

14
BR
1. Instruções de segurança
Atenção!
Ao utilizar ferramentas, devem ser respeitadas
algumas medidas de segurança para prevenir riscos
de incêndio, choques elétricos, acidentes pessoais e
danos materiais. Sendo assim, leia atentamente este
manual de instruções em sua integra antes de colocar
a ferramenta em funcionamento. Guarde-o num local
seguro, para que o mesmo possa ser consultado a
qualquer momento. Caso ceda o aparelho a outras
pessoas, entregue também este manual de
instruções.
Não nos responsabilizamos pelos acidentes ou
danos causados pela não observância deste manual
de instruções e das instruções de segurança.
nMantenha o local de trabalho arrumado
– A desordem no local de trabalho pode ser
motivo de acidente.
nTenha em consideração o ambiente exterior
– Não exponha as ferramentas elétricas à chuva.
Não utilize ferramentas elétricas em locais
úmidos ou molhados. Trabalhe em local bem
iluminado. Não utilize ferramentas elétricas junto
de líquidos ou gases inflamáveis.
nEvite choque elétrico
– Evite o contato com superfícies ligadas à terra,
como por exemplo, tubos, radiadores, fogões,
frigoríficos.
nMantenha as crianças afastadas!
– Não deixe que outras pessoas toquem na
ferramenta ou no cabo elétrico. Não permita que
permaneçam no seu local de trabalho.
nGuarde as ferramentas em local seguro
– As ferramentas que não estão sendo utilizadas
devem ser guardadas em local seco e onde
crianças não tenham acesso.
nNão sobrecarregue a ferramenta
– Conseguirá trabalhar melhor e com mais
segurança se observar os limites indicados.
nUtilize a ferramenta apropriada
– Não use ferramentas não indicadas para
trabalhos pesados. Não empregue ferramentas
em trabalhos e para fins à que não se destinam;
não se sirva, por exemplo, de uma serra circular
manual para cortar arvores ou troncos.
nEscolha vestuário apropriado para o trabalho
– Não use vestuário largo ou jóia, pois podem
prender em peça móvel. Nos trabalhos de
exterior aconselha-se o uso de luvas de borracha
e sapatos que não escorreguem. Se tiver cabelo
comprido prenda-os.
nUtilize óculos de proteção
– Coloque também uma máscara durante os
trabalhos que produzam pó.
nNão force o cabo elétrico
– Nunca transporte a ferramenta pelo cabo e não
o puxe para tirar o plugue da tomada. Proteja o
cabo de calor e evite o seu contato com óleo e
objetos cortantes.
nMantenha fixo o material a ser trabalhado
– Utilize dispositivos de fixação ou um torno, a fim
de fixar a peça a trabalhar. Torna-se mais seguro
do que a fixação manual e permite manejar a
máquina com ambas as mãos.
nControle a sua posição
– Evite posições fora do normal. Escolha uma
posição segura e mantenha sempre o equilíbrio.
nEfetue uma manutenção cuidada das suas
ferramentas
– Tenha as ferramentas sempre afiadas e limpas,
para que possa trabalhar bem e em segurança.
Cumpra as instruções de conservação e
manutenção, bem como as indicações acerca da
substituição de ferramentas. Controle
regularmente o estado do plugue e do cabo
elétrico, substituir por um técnico especializado,
em caso de se encontrarem danificados.
Mantenha os punhos secos e isentos de óleo e
gordura.
nNão mantenha o aparelho ligado à rede
elétrica
– Quando não estiver em uso, antes da
manutenção e ao trocar de acessórios, como por
exemplo, o disco da serra, a broca, etc.
nRetire as chaves de ajuste
– Antes de fazer a ligação, verifique se as chaves
e ferramentas de ajuste foram previamente
retiradas.
nEvite ligações despropositadas
– Não transporte ferramentas ligadas à tomada
e/ou com o dedo colocado no interruptor.
Antes de ligar o aparelho à rede, certifique de que
o interruptor de comando se encontra desligado.
nCabo de extensão em ambiente externo
– Em ambientes externos utilize apenas um cabo
de extensão próprio para esse fim.
nMantenha-se sempre atento
– Atenção sempre no manuseio. Proceda com
precaução. Não utilize a ferramenta, desde que
sinta que não se consegue concentrar.
nVerifique se o aparelho apresenta danos
– Antes de continuar a utilizar a ferramenta,
verifique cuidadosamente se os dispositivos de
proteção e peças que apresentam pequenos
danos estão em condições de uso. Veja se as
peças móveis funcionam devidamente, sem
encravarem ou se existem peças danificadas.
Todas as peças têm que ser corretamente
montadas, permitindo e garantindo um perfeito
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:31 Seite 14

15
BR
funcionamento do aparelho. Todas as peças e
dispositivos de proteção que se encontrem
danificados devem ser convenientemente
reparados ou substituídos pelo serviço de
assistência técnica
Também os interruptores de comando devem ser
substituídos peio serviço de assistência técnica.
Não utilize as ferramentas caso o interruptor de
comando não trabalhe.
nAtenção
– Para sua própria segurança, nunca utilize
acessórios ou aparelhos adicionais que não se
encontrem indicados nas instruções de serviço,
ou não sejam recomendados pelo fabricante da
ferramenta.
A utilização de outros acessórios, além dos
indicados nas instruções de serviço, ou no
catálogo, poderá ser motivo de acidentes
pessoais.
nRepare a sua ferramenta em uma assistência
autorizada
– As ferramentas elétricas são fabricadas de
acordo com importantes normas de segurança.
As manutenções das ferramentas elétricas só
podem ser feitas em assistências autorizadas
pela marca, pois o usuário incorrerá em riscos de
utilização adicionais.
nLigue o aspirador de pó
- Se houver dispositivos para a conexão de um
aspirador de pó, certifique-se de que estes sejam
ligados e utilizados.
Indicações de segurança especiais
1. Medidas de segurança
nNão podem ser utilizados discos de serra
deformados ou com fissuras.
nSubstitua o inserto (em alguns casos com escala
graduada) da mesa, caso esteja gasto.
nUse apenas discos de serra recomendados pelo
fabricante que correspondam à norma vigente.
nCertifique-se de que a lâmina de serra escolhida
é adequada ao material a ser trabalhado.
nSe necessário, use equipamento de proteção
individual adequado. Este pode incluir:
-Proteção auditiva para evitar o risco de perda
auditiva;
-Proteção respiratória para evitar o risco de
inspirar pó nocivo à saúde.
-Óculos de segurança
-Use luvas quando manusear discos de serra e
materiais ásperos.
nSempre que possível, os discos de serra deverão
ser transportados devidamente acondicionados.
nOs seguintes fatores podem influenciar a
formação de pó:
-Discos de serra desgastados, danificados ou
com fissuras
-Potência de aspiração; recomenda-se uma
aspiração a 20 m/s
-A peça a trabalhar tem de ser operada de forma
adequada
nNão se deve utilizar discos de serra em aço
rápido de alta liga (aço HSS).
nSe não se utilizar o dispositivo para empurrar,
guarde-o sempre junto à máquina.
2. Reparo e manutenção
nAs seguintes condições podem influenciar os
efeitos do ruído para o operador:
-Tipo de lâmina de serra (por ex. discos de serra
para redução da produção do ruído)
-Material da peça
-Força com que a peça é empurrada contra a
lâmina de serra.
nAssim que forem detectadas falhas na máquina,
nos dispositivos de proteção ou no disco de
serra, é necessário comunicá-las à pessoa
responsável ou repará-los imediatamente.
3. Funcionamento seguro
nEscolha uma lâmina de serra adequada ao
material a ser trabalhado.
nNunca utilize a serra de traçar, corte transversal e
meia-esquadria para cortar outros materiais que
não os indicados pelo fabricante.
nQuando transportar a máquina utilize apenas os
dispositivos de transporte e nunca os dispositivos
de proteção para o manuseamento ou transporte.
nMonte a serra unicamente se esta estiver em
boas condições e adequadamente conservada.
nCertifique-se de que, durante os cortes em meia
esquadria, o dispositivo para girar o braço está
bem fixo.
nO chão à volta da máquina tem de ser plano, tem
de estar limpo e sem partículas soltas como, por
ex., cavacos e restos de corte.
nAssegure-se de que a área de trabalho ou a
iluminação são adequadas.
nO operador tem de ter a formação adequada para
a utilização, ajuste e operação da máquina.
nUtilize apenas discos de serra devidamente
afiados. As rotações máximas indicadas no disco
de serra têm de ser respeitadas.
nCertifique-se de que só são utilizados discos
distanciadores e anéis de fuso, indicados pelo
fabricante para o efeito.
nSe a máquina estiver equipada com um laser,
este não deve ser substituído por um laser de
outro modelo. Só o fabricante do laser ou um
representante autorizado podem efetuar reparos.
nEnquanto a máquina estiver em funcionamento e
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:31 Seite 15

16
BR
a unidade da serra ainda não se encontrar na
posição de descanso, não remova quaisquer
restos de corte ou partes de peças maiores da
zona de corte.
nCertifique-se de que, sempre que possível, a
máquina é montada numa bancada de trabalho
ou numa mesa.
nAo cortar peças de madeira mais compridas
apoie a extremidade para evitar que esta caia (p.
ex. com cavaletes).
4. Instruções adicionais
nRetire o cabo de alimentação da tomada sempre
que forem realizados trabalhos de manutenção.
nEntregue as instruções de segurança a todas as
pessoas que operam com a máquina.
nNão utilize a serra para cortar lenha.
nCuidado! O disco de serra em rotação pode ferir
seriamente as mãos e os dedos.
nAntes da colocação em funcionamento, verifique
se a tensão na placa de características do
aparelho coincide com a tensão da rede.
nSe for necessário recorrer a uma extensão
eléctrica, certifique-se de que a respectiva
secção transversal se adequa ao consumo de
energia eléctrica da serra. Secção transversal
mínima 1,5 mm2.
nUtilize o tambor enrolador de cabo apenas se
estiver desenrolado.
nNão transporte o aparelho segurando pelo cabo
de rede.
nNão exponha a serra à chuva nem a utilize em
ambientes úmidos ou molhados.
nAssegure uma boa iluminação.
nNão efetue trabalhos de corte na proximidade de
líquidos ou gases inflamáveis.
nUse vestuário de trabalho adequado! A roupa
larga ou as jóias podem ser apanhadas pelo
disco de serra em rotação.
nO operador deve ter pelo menos 18 anos; os
estudantes, no mínimo 16 anos, desde que sob
supervisão de um adulto.
nMantenha as crianças afastadas do aparelho
enquanto este estiver ligado à corrente.
nVerifique o cabo de ligação à rede. Não utilize
cabos de ligação defeituosos ou danificados.
nMantenha o local de trabalho livre de cavacos e
de outros obstáculos.
nAs pessoas que estiverem utilizando a máquina
não podem estar distraídas.
nRespeite o sentido de rotação do motor e do
disco de serra.
nNão é permitido, em circunstância alguma, travar
o movimento do disco de serra, pressionando-o
de lado, depois de desligado o acionamento.
nMonte apenas discos de serra bem afiados e
isentos de rupturas ou deformações.
nNa máquina, só podem ser usadas ferramentas
que estejam em conformidade com a norma
vigente.
nOs discos de serra defeituosos devem ser
substituídos imediatamente.
nNão utilize discos de serra que não
correspondam aos dados característicos
referidos neste manual de instruções.
nCertifique-se de que a seta no disco de serra
coincide com a seta do aparelho.
nAssegure-se de que o disco de serra nunca toca
na mesa rotativa. Para isso, retire o plugue da
tomada de energia elétrica e faça rodar o risco de
serra manualmente nas posições a 45° e a 90°.
Se necessário, ajuste novamente o disco de
serra.
nCertifique-se de que todos os dispositivos, que
cobrem o disco de serra, funcionam sem
problemas.
nNão prenda a cobertura de proteção móvel
enquanto estiver aberta.
nOs dispositivos de segurança na máquina não
podem ser desmontados nem inutilizados.
nOs dispositivos de proteção danificados ou
defeituosos devem ser imediatamente
substituídos.
nNão corte peças tão pequenas, que não possa
segurá-las com a mão.
nEvite colocar as mãos em posições, em que
possam entrar em contato com o disco de serra,
em resultado do deslizamento repentino de uma
ou de ambas as mãos.
nNo caso das peças mais longas é necessário um
apoio adicional (mesa, cavalete, etc.), para evitar
que a máquina se vire.
nAs peças redondas a serem trabalhadas, como
os tubos etc., têm de ser sempre apertadas com
um dispositivo de fixação adequado.
nNão devem existir pregos ou outros corpos
estranhos na parte da peça a ser cortada.
nTrabalhe sempre ao lado do disco de serra.
nNão force a máquina a ponto de provocar a sua
parada.
nPressione a peça a trabalhar sempre com
bastante firmeza contra o tampo da mesa e a
barra de encosto, para evitar que entorte ou gire.
nAssegure-se de que os pedaços cortados podem
ser removidos pela parte lateral do disco de
serra. Caso contrário, é possível que o disco de
serra os apanhe e projete.
nNunca serre várias peças ao mesmo.
nNunca retire estilhaços, cavacos ou partes de
madeira entaladas com o disco de serra em
rotação.
nDesligue primeiro a máquina, antes de eliminar
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:31 Seite 16

17
BR
falhas ou remover pedaços de madeira
entalados. Retire o plugue da tomada.
nOs trabalhos de transformação, ajuste, medição
e limpeza só devem ser realizados com o motor
desligado. Retire a ficha da tomada.
nAntes de ligar o aparelho, verifique sempre se as
chaves ou ferramentas de ajuste não ficaram
esquecidas no aparelho.
nAntes de abandonar o local de trabalho, desligue
o motor e retire o plugue tomada.
nAs instalações eléctricas, reparações e trabalhos
de manutenção só podem ser realizados por
pessoas especializadas.
nTodos os dispositivos de proteção e de
segurança desmontados quando da realização
de trabalhos de reparo ou manutenção, terão de
serem montados novamente depois de
terminados os trabalhos.
nQuer as instruções de segurança, quer as que
dizem respeito à manutenção e ao trabalho
propriamente dito, elaboradas pelo fabricante,
assim como as dimensões especificadas nos
Dados Técnicos, devem ser respeitados.
nDevem ser respeitadas as normas em vigor
relativas à prevenção de acidentes e as demais
regras gerais em matéria de segurança.
nRespeite as prescrições dos boletins da
associação profissional.
nEm todos os trabalhos, ligue o aspirador de pó à
máquina.
nSó é permitido o funcionamento em espaços
fechados caso exista um dispositivo de aspiração
adequado.
nA serra de corte tem que ser ligada a uma
tomada de 220 V com aterramento e que possua
uma proteção mínima por fusível de 10 A.
nA serra de corte tem que ser ligada a uma
tomada de 127 V com aterramento e que possua
uma proteção mínima por fusível mínima de 20 A.
nNão use ferramentas com potência insuficiente
para trabalhos exigentes.
nNão use o cabo para fins a que não se destina.
nCertifique-se de que está numa posição segura e
mantenha sempre o equilíbrio.
nVerifique se o aparelho não apresenta danos!
nAntes de voltar a usar a ferramenta, verifique
cuidadosamente se os dispositivos de proteção
ou peças com danos menores funcionam de
modo correto e adequado.
nVerifique se o funcionamento das peças móveis
está em ordem, se não estão emperrados ou se
não há peças danificadas. Todos os
componentes têm de estar montados
corretamente e as indispensáveis condições de
funcionamento do aparelho têm de estar
asseguradas.
nOs dispositivos de proteção e as peças
danificadas devem ser reparados ou substituídos
numa oficina de assistência técnica, desde que
as instruções de utilização não mencionem nada
em contrário.
nOs interruptores danificados devem ser
substituídos numa oficina onde seja prestada
assistência técnica a clientes.
nEsta ferramenta elétrica corresponde às
disposições de segurança aplicáveis. Os reparos
só devem ser realizados por um eletricista,
utilizando peças sobressalentes originais. Caso
contrário, o utilizador poderá sofrer acidentes.
nSubstitua o inserto da mesa gasto.
nNão utilize discos de serra em aço rápido.
nCertifique-se de que o dispositivo para girar o
braço está bem fixo durante os cortes em meia-
esquadria.
nTenha cuidado ao trabalhar na vertical.
nAtenção tenha um cuidado especial quando
executar cortes duplos em meia-esquadria!
nNão sobrecarregue a ferramenta.
nUse óculos de proteção.
nUse uma máscara respiratória durante os
trabalhos que façam pó.
nVerifique a existência de danos no cabo da
ferramenta e na extensão.
nQuando manusear discos de serra, use luvas.
Guarde as instruções de segurança num local
seguro
2. Descrição do aparelho
2.1 Serra de esquadria universal com braço
telescópico (Figuras 1 – 3)
1. Punho
2. Interruptor Liga/Desliga
3. Alavanca de desbloqueio da proteção do disco
de serra
4. Cabeçote da máquina com motor
5. Botão para bloqueio do eixo da serra (somente
usar para troca do disco de serra)
6. Proteção retrátil do disco de serra
7. Disco de serra
8. Morsa de fixação vertical
9. Suportes móveis
10. Guia dos suportes móveis
11. Guia de apoio da peça a ser serrada
12. Inserto com régua graduada
13. Alavanca do pino-trava da mesa giratória
14. Parafuso de travamento da mesa
15. Indicador do posicionamento angular da mesa
giratória
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:31 Seite 17

18
BR
16. Escala graduada do posicionamento angular da
mesa giratória
17. Mesa giratória
18. Base da serra
19. Escala graduada do posicionamento angular da
meia-esquadria
20. Indicador do ângulo da meia-esquadria
21. Morsa de fixação horizontal
22. Parafuso de travamento do giro do corpo da
serra
23. Caixa de recolhimento de cavacos
24. Guia dupla do braço telescópico
25. Parafuso de travamento do movimento de
avanço da serra
26. Proteção da escala graduada para meia-
esquadria
27. Pino de segurança do cabeçote
28. Parafuso de fixação da morsa horizontal
29. Parafuso de fixação da morsa vertical
30. Parafuso de fixação da guia dos suportes móveis
31. Pés de apoio com coxim de borracha
32. Apoio extra da régua
33. Adaptador para aspirador de pó
34. Parafuso de regulagem da profundidade de corte
35. Batente para profundidade de corte

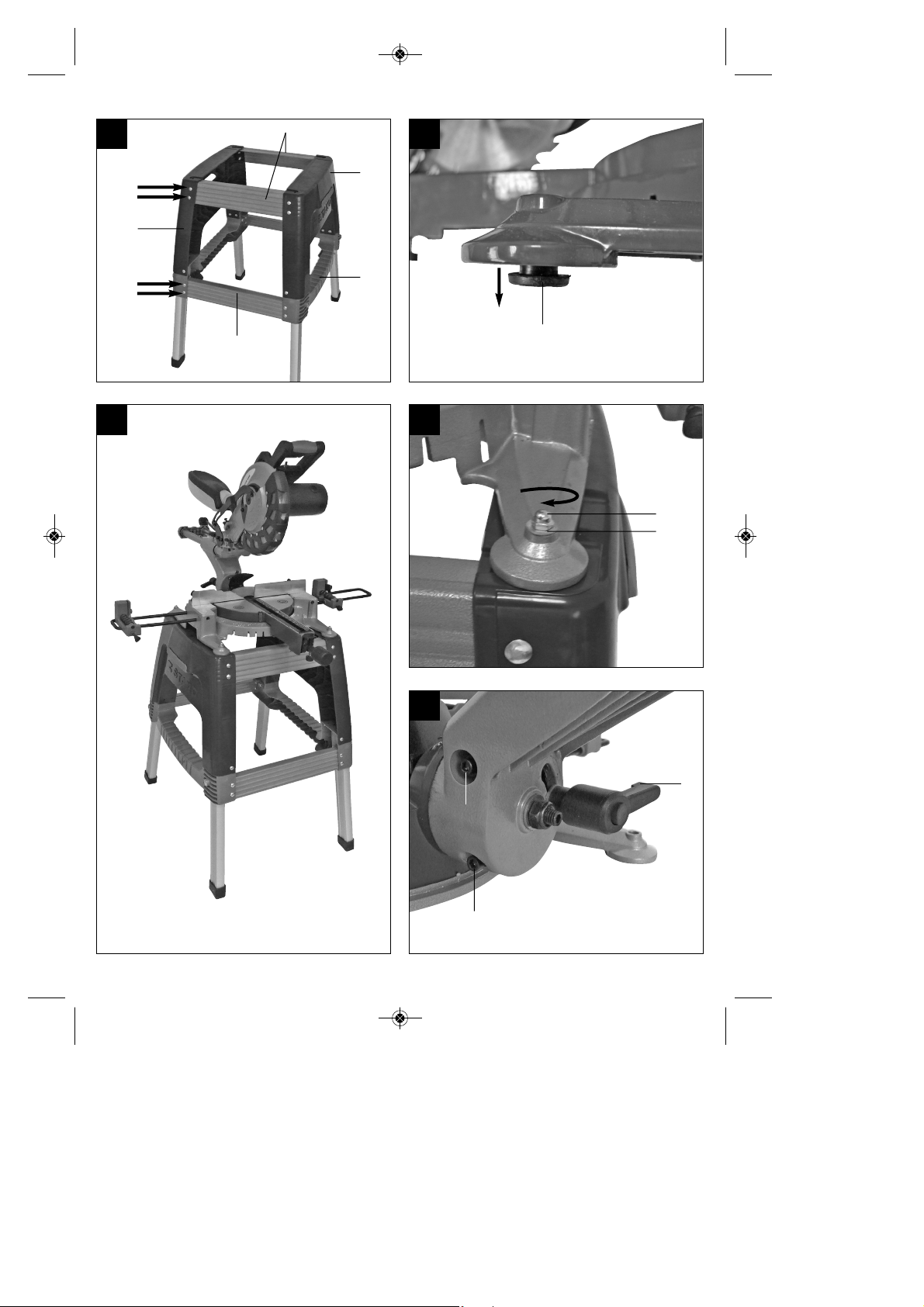

2.2 Suporte inferior (Figura 4)
A. Pés de apoio
B. Peça central
C. Trava intermediária
D. Reforço
E. Barras inferiores
F. Barras superiores
3. Material fornecido (Figuras 1 e 5)
nSerra de meia-esquadria com braço telescópico
nMorsa para fixar peça (8)
nSuportes móveis (9)
n2 x Guia dos suportes móveis (10)
n1 x Caixa de recolhimento de cavacos (23)
n4 pés de apoio (A)
n2 x Suportes laterais (B)
n2 x travessas laterais (C)
n4 x cantoneiras (D)
n2 x travessas inferiores (E)
n2 x travessas superiores (F)
n4 x porcas (G)
n4 x arruelas (H)
n28 x porcas (I)
n28 x arruelas (K)
n28 x parafusos (L)
n4 x parafusos (N)
n1 x chave (O)
n1 x chave (P)
n4 x porcas (M)
n4 x arruelas (Q)
n4 x tampas (R)
4. Utilização adequada
A serra de esquadria universal destina-se ao corte de
madeira e plásticos. Ela pode também ser utilizada
para corte de perfis ocos de metal, desde que estes
tenham perfil quadrado ou retangular. O corte de
metais não deve utilizar o movimento telescópico da
serra (este deve estar travado). A serra não é
destinada a corte de materiais com limite de ruptura
superior a 400 N/mm², metais tratados, metais
reativos (como magnésio e ligas de magnésio, perfis
redondos e lenha).
A máquina só pode ser utilizada para os fins a que se
destina. Qualquer outro tipo de utilização é
considerado inadequado. Os danos ou ferimentos de
qualquer tipo daí resultantes são de responsabilidade
exclusiva do usuário/operador e não do fabricante.
Somente podem ser utilizados discos de serra
apropriados para a máquina. É vetado o uso de
discos de corte diamantados.
Deve-se respeitar as instruções de utilização da
ferramenta, de segurança e de montagem.
Pessoas que utilizarem a ferramenta devem estar
instruídas de sua operação e cientes dos perigos.
Regras gerais do ministério do trabalho devem ser
respeitadas.
Modificações na ferramenta isentam o fornecedor por
seus danos materiais e físicos daí causados.
Apesar da ferramenta ser projetada e construída
seguindo normas internacionais de segurança,
alguns riscos permanecem durante a operação. A
seguir seguem os possíveis riscos intrínsecos da
serra:
nPossibilidade de contato com o disco de serra
durante o corte em áreas não protegidas
nPossibilidade de contato com o disco de serra
ainda em movimento
nContragolpe de peças ou pedaço de peças
nQuebra do disco de serra
nArremesso de cavacos ou partes metálicas
nDiminuição da capacidade auditiva, se protetores
auriculares não forem utilizados
nEmissão prejudicial à saúde de pós-metálicos, de
madeira ou plástico em áreas fechadas
nPerigo de corte devido à presença de cavacos ou
peças serradas
nFerimentos dos olhos por cavacos
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:31 Seite 18

19
BR
5. Características técnicas
127V
Tensão nominal: 127V ~60Hz
Potência nominal: 1.800 W
Velocidade em vazio n0: 2.500 min-1
Disco de serra: Ø250 mm x Ø30 mm x 2,2 mm
Número de dentes do disco de serra: 48
Giro da mesa: de -52° a +60°
Meia-esquadria: 0° a 45° (para a esquerda)
Largura do corte a 90°:
Madeira: 305 mm x 75 mm
Metal: 105 mm x 75 mm
Largura do corte a 45°:
Madeira: 210 mm x 75 mm
Metal: 70 mm x 75 mm
Largura do corte a 2 x 45°:
Madeira: 210 mm x 40 mm
Metal: 70 mm x 40 mm
Peso: aprox. 17,5 kg
220V
Tensão nominal: 220V ~60Hz
Potência nominal: 1.800 W
Velocidade em vazio n0: 2.500 min-1
Disco de serra: Ø250 mm x Ø30 mm x 2,2 mm
Número de dentes do disco de serra: 48
Giro da mesa: de -52° a +60°
Meia-esquadria: 0° a 45° (para a esquerda)
Largura do corte a 90°:
Madeira: 305 mm x 75 mm
Metal: 105 mm x 75 mm
Largura do corte a 45°:
Madeira: 210 mm x 75 mm
Metal: 70 mm x 75 mm
Largura do corte a 2 x 45°:
Madeira: 210 mm x 40 mm
Metal: 70 mm x 40 mm
Peso: aprox. 17,5 kg
Use proteção auricular.
O ruído pode provocar danos á audição.
Informações adicionais para ferramentas
elétricas:
Reduza a geração de ruído e de vibração ao
mínimo!
nUtilize apenas aparelhos em bom estado.
nLimpe e faça a manutenção do aparelho
regularmente.
nAdapte o seu modo de trabalho ao aparelho.
nNão sobrecarregue o aparelho.
nSe necessário, submeta o aparelho a uma
verificação.
nDesligue o plugue da tomada, quando este não
estiver sendo utilizado.
nUse luvas.
Riscos residuais:
Mesmo quando esta ferramenta elétrica é
utilizada adequadamente, existem sempre riscos
residuais. Dependendo do formato e do modelo
desta ferramenta elétrica podem ocorrer os
seguintes perigos:
1. Lesões pulmonares, caso não seja utilizada uma
máscara adequada de proteção contra o pó.
2. Lesões auditivas, caso não seja utilizada uma
proteção auditiva adequada.
3. Danos para a saúde resultantes das vibrações na
mão e no braço, caso a ferramenta seja utilizada
durante um longo período de tempo ou se não for
operada adequadamente e caso não seja feita a
manutenção de forma adequada.
6. Antes da colocação em
funcionamento
6.1 Informações gerais
nColocar a máquina em uma posição estável,
fixando-a a uma mesa com parafusos, a um
suporte universal ou a outro tipo de suporte
nAntes de colocar a serra em funcionamento,
instalar todas as proteções e dispositivos de
segurança
nO disco de serra deve mover-se sem problemas
nEm caso de corte de madeira já trabalhada,
deve-se ter certeza da ausência de corpos
estranhos como pregos, parafusos, grampos,
etc.
nAntes de pressionar o interruptor Liga/Desliga,
assegure-se de que o disco de serra está
montado corretamente e que ao mesmo se move
com suavidade
nAntes de conectar o plugue da máquina à
tomada de energia elétrica, assegure-se de que
os dados técnicos da etiqueta coincidem com os
da tomada de energia elétrica (tensão)
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:31 Seite 19

20
BR

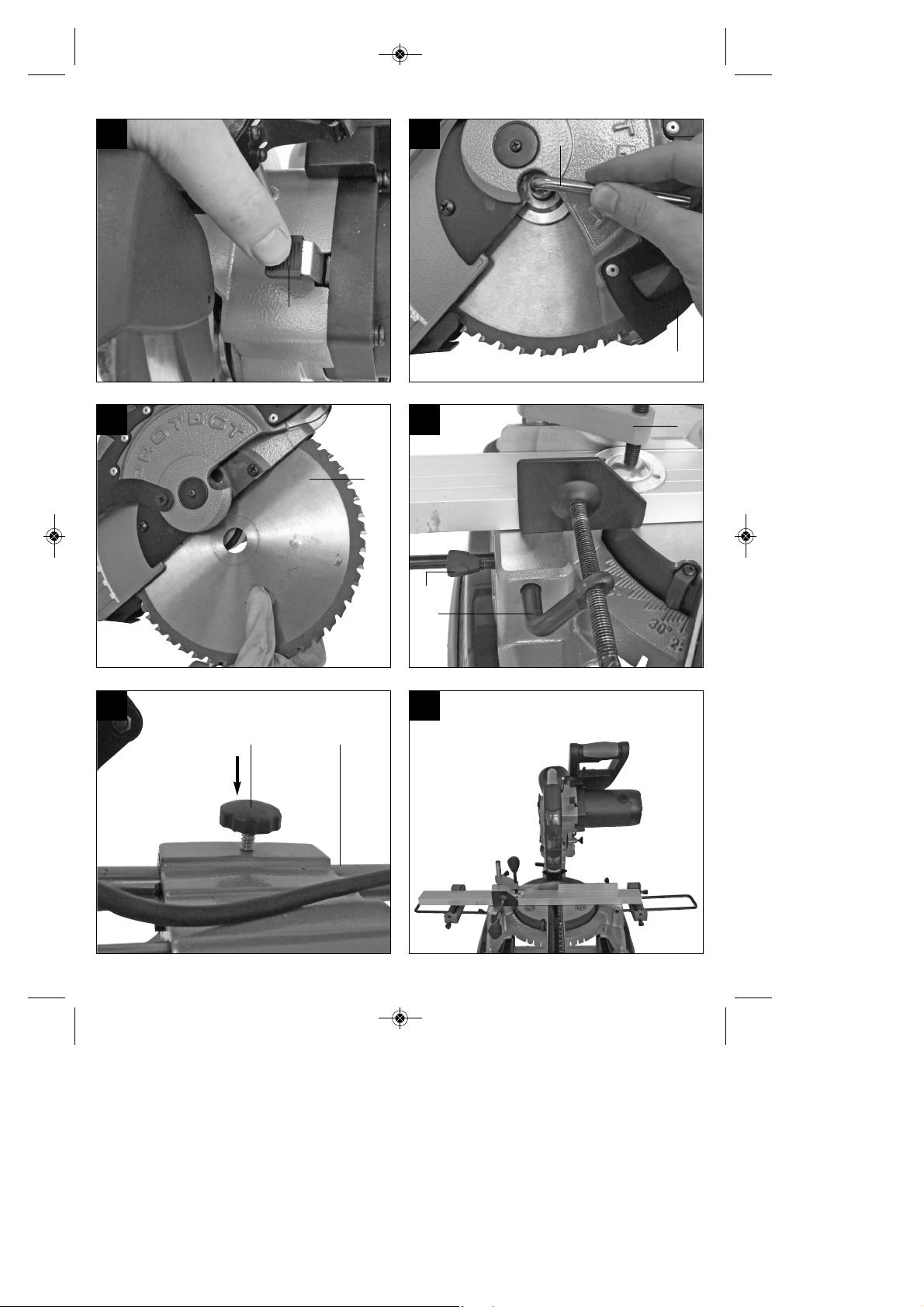

6.2 Montar a serra (figuras 1 – 3; 6)
nPara ajustar a mesa giratória (17), afrouxar o
parafuso de travamento (14), dando
aproximadamente 2 voltas;
nPressione o pino trava da mesa giratória (13),
girar a mesa giratória e o indicador até a posição
desejada mostrada na escala (16) e fixar a
posição com o parafuso de travamento (14). A
serra dispõe das seguintes posições: -45°, -30°, -
22,5°, -15°, 0°, 15°, 22,5°, 30°, 45° e 60°;
nAtravés de um a leve pressão no corpo da
máquina (4) para baixo e ao mesmo tempo
puxando o pino de segurança (27), destrava-se a
serra da posição inferior. Gire o pino de
segurança 90° antes de soltá-lo e assim se tem o
movimento do corpo da máquina desbloqueado;
nEmpurrar o corpo da máquina para cima até a
alavanca de desbloqueio (3) travar;
nOs dispositivos de fixação (8, 21) podem ser
montados à direita ou à esquerda da serra;
nSoltar os parafusos de travamento das guias dos
suportes móveis (30);
nGuia do suporte móvel juntamente com o suporte
móvel deve ser montado à mesa da serra (18) e
o parafuso de travamento (30) deve ser apertado
(Figura 6);
nMontar da mesma forma o outro guia do suporte
móvel
nO corpo da máquina pode ser girado até 45° para
a esquerda, soltando-se o parafuso de fixação
(22);
nSe a serra for trabalhar sem a base, o pé de
apoio (32) serve para a serra não tombar
6.3 Montagem da base da serra e fixação da
serra sobre a base
1. Encaixar os pés de apoio (A) nas travessas
intermediárias como mostrado na figura 7.
Verifique se os pés de borracha estejam
posicionados de forma paralela à travessa
intermediária;
2. Fixar os pés de apoio (A) à travessa intermediária
(C) com os parafusos (N), as arruelas (H) e as
porcas (G) conforme mostrado na figura 8 – 9;
3. Encaixar as partes laterais (B) por cima nas
travessas intermediárias (C). Veja figura 10;
4. Fixar as partes laterais (B) às travessas
intermediárias (C) com 3 parafusos (L), arruelas
(K) e porcas (I). Veja figura 11 -12;
5. Montar as duas barras transversais inferiores (E)
à travessa intermediária (C) usando as cavidades
correspondentes (Figura 13). Fixar as barras
transversais inferiores com 2 parafusos (L),
arruelas (K) e porcas (I). Veja figura 14 – 15;
6. Usando a mesma metade da base, montar as
duas barras transversais superiores (F) usando
as cavidades correspondentes (Figura 16). Em
cada uma das montagens, utilizar o reforço
angular (D) (Figura 17)
7. Em seguida fixar as barras transversais
superiores (F), os reforços angulares (D) à peça
lateral (B) com 2 parafusos (L), arruelas (K) e
porcas (I);
8. Encaixar a outra metade da base (A, B, C) às
barras transversais superiores e inferiores (E, F).
Veja figura 20;
9. Fixar as barras transversais inferiores conforme o
ponto 5. (Veja figura 21/1);
10. Fixar as barras transversais superiores conforme
o ponto 6. (Veja figura 21/2);
11. Retirar os 4 pés de borracha da serra
12. Colocar a serra sobre a base montada, de forma
que os furos da serra coincidam com os furos da
base. Em seguida fixe a serra à base usando os
parafusos (M). Veja figura 23-24.
6.4 Ajuste fino para o batente no corte 90°
nFixar a mesa giratória (17) em 0°;
nSoltar o parafuso de fixação (22) e com a ajuda
do punho (1) inclinar o corpo da serra (4) para a
direita;
nPosicionar um esquadro de 90° apoiado na mesa
giratória (17) formando um ângulo de 90° entre o
disco de serra (7) e a mesa giratória (17);
nAjustar o parafuso de regulagem (38) até que o
ângulo seja de 90°.
nEm seguida, verificar o mostrador (20) da escala
graduada (19). Se necessário, soltar o mostrador
(20) e levá-lo à posição 0° da escala (19) fixando-
o novamente em seguida;
O esquadro 90° não está incluído no material
entregue juntamente com a serra.
6.5 Ajuste fino para o batente no corte de 45°
nFixar a mesa giratória (17) em 0°;
nSoltar o parafuso de fixação (22) e com a ajuda
do punho (1) inclinar o corpo da serra (4) para a
esquerda;
nPosicionar um esquadro de 45° apoiado na mesa
giratória (17) formando um ângulo de 45 / 135°
entre o disco de serra (7) e a mesa giratória (17);
nAjustar o parafuso de regulagem (38) até que o
ângulo seja de 45°;
nEm seguida, verificar o mostrador (20) da escala
graduada (19). Se necessário, soltar o mostrador
(20) e levá-lo à posição 45° da escala (19)
fixando-o novamente em seguida;
O esquadro 135° não está incluído no material
entregue juntamente com a serra.
Anleitung_TE_XM_305_U_SPK8__ 26.09.12 16:31 Seite 20
