Einhell Global BM-G 650 E User manual

®
Art.-Nr.: 42.595.00 BM-G 650 E
Gebrauchsanweisung
Elektronik-Schlagbohrmaschine
Operating Instructions
Electronic Hammer Drill
Mode d'emploi
Perceuse électronique à percusion
Gebruiksaanwijzing
Elektronische klopboormachine
Instrucciones para el uso
Taladradora percutora electrónica
Instruções
Berbequim electrónico de percussão
Bruksanvisning
Elektroniskt styrd slagborrmaskin
Käyttöohje
Sähköiskuporakone
Bruksanvisning
Elektronikk-boremaskin
√‰Ëϛ˜ ¯Ú‹Û˘
KÚÔ˘ÛÙÈÎfi ‰Ú¿·ÓÔ ËÏÂÎÙÚÔÓÈÎfi
Istruzioni per l'uso
Trapano a percussione elettronico
Brugsanvisning
Elektronisk slagboremaskine
D
NL
F
GB
E
P
S
SF
N
GR
I
DK
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 1

2

Bitte vor Montage und
Inbetriebnahme die Betriebs-
anleitung aufmerksam lesen
Please read the operating
instructions carefully before
assembling and using
Veuillez lire attentivement ce
mode d’emploi avant de procéder au
montage et à la mise en service
Gelieve vóór montage en
ingebruikneming de gebruiks-
aanwijzing aandachtig te lezen
Sírvase a leer atentamente estas
instrucciones antes del montaje y de
la puesta en servicio
Queira ler atentamente as instruções
de serviço antes da montagem e
colocação em funcionamento
Var god läs bruksanvisningen
noggrant före montering och driftstart
Pyydämme Teitä lukemaan
käyttöohjeen tarkkaavaisesti ennen
asennusta ja käyttöönottoa
Vennligst les denne brukerveiledningen
nøye før montering og idreftsettelse
¶ÚÈÓ ÙËÓ Û˘Ó·ÚÌÔÏfiÁËÛË Î·È Ó· ÙËÓ
ı¤ÛÂÙ Û ÏÂÈÙÔ˘ÚÁ›· ‰È·‚¿ÛÙÂ
·Ú·Î·ÏÒ ÙËÓ Ô‰ËÁ›· ¯Ú‹Ûˆ˜
Si prega, prima di assemblare ed
avviare il trapano, di leggere
attentamente le istruzioni sul
funzionamento
Læs driftsvejledningen grundigt inden
montage og idrifttagning
Bitte Seite 2 ausklappen
Please pull out page 2
Veuillez ouvrir les page 2
Gelieve bladzijden 2 te ontvouven
Desdoble las página 2
Desdobre as página 2
Fäll upp sidorna 2
Käännä sivut 2 auki
Slå opp på side 2
¶·Ú·Î·Ïԇ̠͉ÈÏÒÛÂÙ ÙȘ
ÛÂÏ›‰Â˜ 2.
Aprire le pagine dalle 2
Fold siderne 2 ud
Seite 4 - 5
Page 6 - 7
Page 8 - 9
Blz. 10 - 11
Página 12 - 13
Página 14 - 15
sidan 16 - 17
Sivu 18 - 19
Side 20 - 21
™ÂÏ›‰· 22 - 23
Pagina 24 - 25
Side 26 - 27
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 2

3








Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 3

4
D
Lieferumfang
BM-G 650 E
Schnellspannbohrfutter 1,5 - 13 mm,
Zusatzhandgriff mit Tiefenanschlag
VERWENDUNG
Die Bohrmaschine ist zum Bohren von Löchern in
Holz, Eisen, Buntmetallen und Gestein unter Ver-
wendung des entsprechenden Bohrwerkzeugs
ausgelegt.
Beschreibung
1 Schnellspannbohrfutter
2 Bohrtiefenanschlag
3 Zusatzgriff
4 Bohren/Schlagbohren-Umschalter
5 Typenschild
6 Rechts-/Linkslauf-Umschalter
7 Drehzahl-Regler
8 Feststellknopf
9 Betriebsschalter
Technische Daten
Netzspannung 230 V ~ 50 Hz
Aufnahmeleistung 650 W
Bohrleistung Beton 16 mm.
Stahl 13 mm
Holz 25 mm
Leerlaufdrehzahl 100 - 2600 min-1
Schlagzahl 0 - 39.000 min
Schalldruckpegel LPA 102 dB(A)
Schalleistungspegel LWA 107 dB(A)
Virbation aw12,7 m/s2
Schutzisoliert
Gewicht 2,1 kg
Achtung
●Die BM-G 650 E ist nicht zum Antrieb von Vorsatz-
geräten ausgelegt.
●Nicht im Bereich von Dämpfen oder brennbaren
Flüssigkeiten verwenden.
●Nur scharfe Bohrer und geeignete Schrauberbits
verwenden.
●Ziehen Sie bei allen Umbau- und Reinigungs-
arbeiten den Stecker aus der Steckdose.
●Schützen Sie das Netzkabel vor Beschädigungen.
Öl und Säure können das Kabel beschädigen.
●Das Gerät nicht am Netzkabel tragen.
●Den Stecker nicht durch ziehen am Netzkabel aus
der Steckdose entfernen.
●Achten Sie vor dem Einstecken des Netzsteckers
darauf, daß der Betriebsschalter nicht arretiert ist.
●Bei Verwendung von Kabeltrommel, Kabel voll-
ständig abrollen. Drahtquerschnitt min. 1,5 mm2.
●Maschine nicht überlasten.
●Sichern Sie alle zu bearbeitenden Werkstücke
ausreichend.
●Kindern unzugänglich machen!
●Achten Sie auf einen sicheren Stand auf Leitern
oder Gerüsten bei freihändigem Bohren.
●In Wänden, wo Strom, Wasser oder Gasleitungen
unsichtbar verlegt sind, zuerst die Leitungen mit
einem Leitungssuchgerät lokalisieren.
●Tragen Sie eine Schutzbrille und verwenden sie
eine Staubmaske bei stauberzeugenden Arbeiten.
●Reparaturen dürfen nur vom Elektrofachmann
durchgeführt werden.
●Verwenden Sie nur original Ersatzteile
●Die Lärmentwicklung am Arbeitsplatz kann 85
dB(A) überschreiten. In diesem Fall sind Schall-
schutzmaßnahmen für den Bedienenden erforder-
lich. Das Geräusch dieses Elektrowerkzeuges
wurde nach ISO 3744, NFS 31-031 (84/537/EWG)
gemessen.
●Der Wert der ausgesendeten Schwingungen
wurde nach ISO 8662-8 ermittelt.
Wartung
●Halten Sie Ihre Bohrmaschine immer sauber.
●Benutzen Sie zur Reinigung des Kunststoffes
keine ätzenden Mittel.
●Bei übermäßiger Funkenbildung überprüfen Sie
die Kohlenbürsten.
●Halten Sie die Lüftungsschlitze frei.
●Sollten Sie Beschädigungen feststellen, können
Sie anhand der beiliegenden Explosionszeich-
nung, sowie der Teil-liste, Ersatzteile genau defi-
nieren und bei unserem Kundenservice anfordern.
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 4

5
D

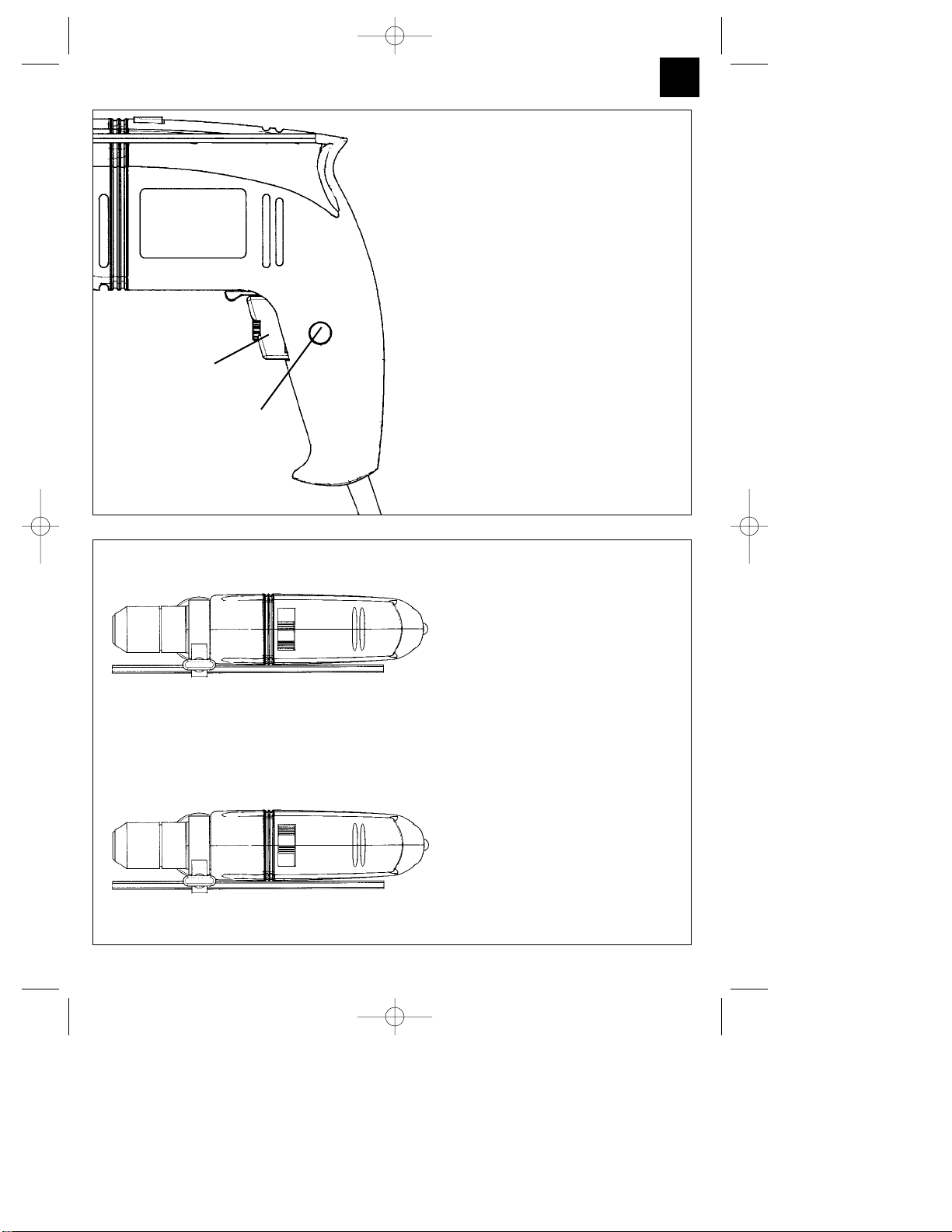

Schiebeschalter in Stellung
Schlagbohren. Nur im
Stillstand umschalten!
Hinweis: Beim Bohren in
Fliesen und Kacheln
Stellung Bohren einstellen!
Schiebeschalter in Stellung
Bohren. Nur im Stillstand
umschalten!
Ein/Ausschalter:
Einschalten:
Schalter A drüchen
Dauerbetrieb:
Schalter A mit Feststellknopf B
sichern.
Ausschalten:
Schalter A kurz eindrücken.
Durch mehr oder wenig starkes
Drücken des Schalters A wählen
Sie die Drehzahl.
Durch Drehen der Rändelschraube
im Schalter A können Sie die
Drehzahl vorwählen.
A
B
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 5

6
GB
Scope of delivery package
BM-G 650 E,
Quick-change drill chuck1.5 -13 mm,
Additional grip with bit stop
Description
1 Quick-change drill chuck
2 Depth stop
3 Additional handle
4 Selector button: drill/hammer
5 Rating plate
6 Selector button: clockwise/anticlockwise
7 Speed control
8 Locking button
9 On/Off switch
Technical data
Voltage: 230 V ~ 50 Hz
Power rating: 650 W
Drilling capacity Concrete 16 mm
Steel 13 mm
Wood 25 mm
No Load Speed 100 - 2600 min-1
Number of blows 0 - 39.000 min
Safety insulated
Sound pressure level LPA 102 dB(A)
Sound power level LWA 107 dB(A)
Vibration aw12,7 m/s2
Weight 2,1 kg
Caution
●The BM-G 650 E is not designed for the operating
of auxiliary devices.
●Do not use near steams or inflammable liquids.
●Only use sharp bits and suitable screwing bits.
●Remove the plug from the socket for all adjusting
and cleaning work.
●Protect the mains cable against any damage. Oil
and acids can damage the cable.
●Do not carry the device by the mains cable.
●Do not remove the plug from the socket by pulling
the mains cable.
●Make sure before inserting the plug that the
operating switch is not locked.
●When using a cable drum uncoil the cable com-
pletely. Cross-section of wire at least 1,5 mm2.
●Do not overload machine.
●Secure all workpieces to be processed sufficiently.
●Do not allow children to have access.
●Make sure you have a secure stance on ladders or
scaffold-ing when using the drill freehand.
●Localise lines with a line detector in walls where
power, water or gas lines are laid invisibly.
●Wear protection goggles and use a dust mask for
dust-producing work.
●Always arrange for a qualified electrician to carry
out repairs
●Use only original replacement parts
●The level of noise at the workplace may exceed 85
dB(A). In this case you will need to introduce noise
protection measures for the user. The noise
generated by this electric tool was measured in
accordance with ISO 3744, NFS 31-031
(84/537/EEC).
●Vibration measured on the handle acc. to ISO
8662-8.
Maintenance
●Always keep the drill clean.
●Do not use corroding agents for cleaning plastic.
●Check carbon brushes in the case of excessive
sparking.
●Keep ventilation channels free.
●If you discover any damage, you can define spare
parts precisely on account of the exploded view
drawing and parts list and place your request with
our customer
service.
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 6

7
GB

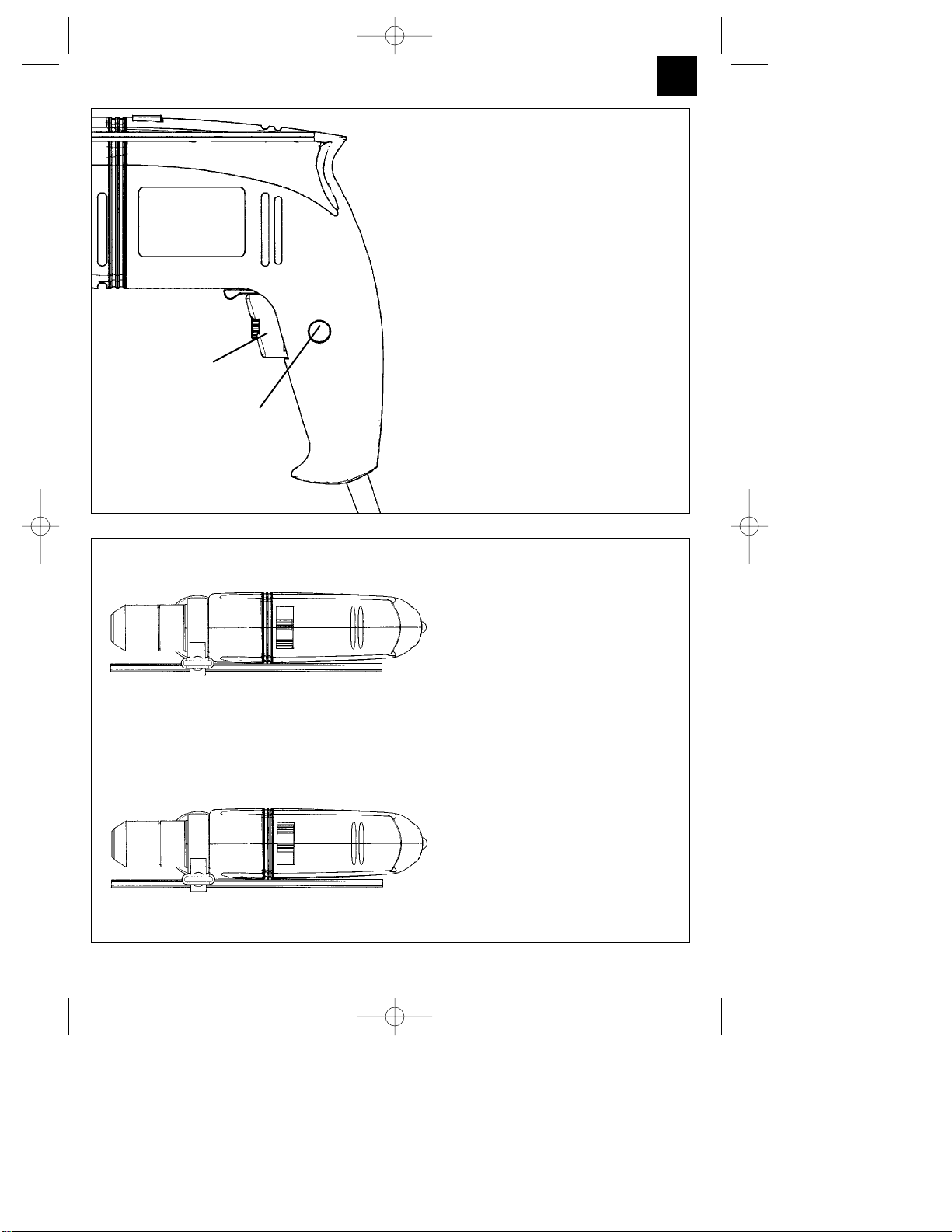

Push the slide switch to position
‘hammer’. Do not move this
switch until the drill has
stopped!
Please note: This switch should
be in ‘drill’ position when drilling
holes in tiles.
Push the slide switch to position
‘drill’. Do not move this switch
until the drill has stopped!
A
B
On/Off switch:
To switch on: Press switch A
Continuous operation: Lock
switch A with locking button B
To switch off: Press switch A
briefly
The speed is varied by applying
more or less pressure on
switch A. You can preselect the
speed by turning the knurled
screw in switch A.
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 7

8
F
Composition du colis
BM-G 650 E,
Mandrin porte-foret à serrage rapide 1,5 à 13 mm,
Poignée auxiliaire avec butée de profondeur
Description
1 Mandrin porte-foret à serrage rapide
2 Butée de profondeur de perçage
3 Poignée supplémentaire
4 Commutateur de perçage/de perçage à percus-
sion
5 Plaque signalétique
6 Commutateur d’inversion du sens de rotation
7 Réglage de la vitesse
8 Bouton de blocage
9 Interrupteur marche/arrêt
Données techniques
Tension 230 V - 50 Hz
Puissance absorbée 650 W
Capacité de perçage Béton 16 mm
Acier 13 mm
Bois 25 mm
Vitesse en charge 100 - 2600 min-1
Vitesse en percussion 0 - 39.000 min
A double isolation
Niveau de pression acoustique LPA 102 dB(A)
Niveau de puissance acoustique LWA 107 dB(A)
Vibration aw12,7 m/s2
Poids 2,1 kg
Attention
●La BM-G 650 E n’est pas prévue pour l’entraîne-
ment d’outils adaptables.
●Ne pas utiliser à proximité de vapeurs ou de liqui-
des inflammables.
●Utiliser seulement des forets bien affûtés et des
embouts de vissage adaptés.
●Retirez la fiche de la prise de courant pour toutes
modifica-tions de l’utilisation et pour le nettoyage.
●Protégez le cordon d’alimentation contre les
détériorations. Huile et acides peuvent endom-
magés le cordon.
●Ne pas porter l’appareil par le cordon d’alimen-
tation.
●Ne pas retirer la fiche de la prise de courant en
tirant sur le cordon d’alimentation.
●Ne pas retirer la fiche de la prise de courant en
tirant sur le cordon d’alimentation.
●Avant le raccordement à la prise de courant,veillez
à ce que l’interrupteur de service ne soit pas
bloqué sur marche.
●En cas d’utilisation de câble sur enrouleur,
dérouler entièrement le câble. Section du câble :
min 1,5 mm2.
●Ne pas surcharger la machine.
●Fixer fermement toutes les pièces à travailler.
●Empêcher l’accès aux enfants.
●Assurez-vous une bonne stabilité sur les échelles
ou écha-faudages lors de perçage à main levée.
●Utilisez la poignée auxiliaire lorsque vous percez à
proximité de conduites électriques.
●Mettez des lunettes de protection et utilisez un
masque anti-poussière pour les travaux
de perçage dégageant de la poussière.
●Faites effectuer des réparations uniquement par
un spécialiste.
●N’utilisez que des pièces de rechange originales.
●L’émission de bruit peut dépasser 85 dB (A) sur le
lieu de travail. Si tel est le cas, des mesures
d’insonorisation pour l’utilisateur doivent être
prises. Le niveau sonore de cet outil électroportatif
est mesuré selon ISO 3744, NFS 31-031
(84/537/CEE).
●La valeur de vibration mesureé sur la poignée
selon ISO 8662-8.
Entretien
●Gardez votre perceuse propre.
●N’utilisez pas de produits corrosifs pour nettoyer le
plastique.
●En cas de formation excessive d’étincelles, véri-
fiez les balais des charbons.
●Maintenez les fentes d’aération dégagées.
●Dans le cas où vous constateriez des détériora-
tions, la vue éclatée cijointe ainsi que la liste des
pièces détachées vous permettra de définir avec
précision les pièces de rechange et de passer la
commande auprès de notre service aprèsvente.
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 8

9
F
A
B
Interrupteur marche/arrêt:
Mise en marche:
Appuyer sur l’interrupteur A
Marche continue:
Bloquer l’interrupteur A avec
le bouton de blocage B
Arrêt:
Appuyer rapidement sur
l’interrupteur A
Une pression plus ou moins forte
exercée sur l’interrupteur A vous
permet de sélectionner la vitesse.
En tournant la vis moletée dans
l’interrupteur A, vous pouvez
présélectionner la vitesse.
nterrupteur à coulisse en
position “perçage à
percussion”. Ne commuter
qu’ à l’arrêt!
Remarque: Pour le
perçage dans des carreaux
et des
dalles amener l’interrupteur
sur position “perçage”!
Interrupteur à coulisse en
position “perçage”. Ne
commuter qu’à l’arrêt!
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 9

10
NL
Omvang van de levering
BM-G 650 E,
Snelspannboorhouder 1,5 - 13 mm,
Additionele handgreep met diepte-aanslag
Benaming
1 Snelspannboorhouder
2 Boordiepteaanslag
3 Extra handgreep
4 Overschakeling boren / klopboren
5 Kenplaatje
6 Overschakeling rechts- / linksdraaiend
7 Tourentalregelaar
8 Vergrendelknop
9 In/Uitschakelaar
Technische gegevens:
Netspanning : 230 V ~ 50 Hz
Stroomverbruik : 650 Watt
Boorvermogen: Beton 16 mm
Staal 13 mm
Hout 25 mm
Belastingstoerental : 100 - 2600 min-1
Kloptoerental : 0 - 39.000 min
Geluidsdrukniveau LPA 102 dB(A)
Geluidsprestatieniveau LWA 107 dB(A)
Vibration aw12,7 m/s2
Gewicht 2,1 kg
Randgeaard
Attentie
●De BM-G 650 E is niet geschikt voor de
aandrijving van voorzetapparatuur.
●Niet in de nabijheid van dampen of brandbare
vloeistoffen gebruiken.
●Alleen maar scherpe boren en geschikte
schroeventaps gebruiken.
●Trek voor alle ombouw- en reinigingswerk-
zaamheden de stekker uit het stopcontact.
●Bescherm de netkabel tegen beschadiging. Olie
en zuren kunnen de kabel beschadigen.
●Het apparaat niet met de netkabel dragen.
●Om de stekker uit het stopcontact te trekken niet
aan de kabel trekken.
●Let er, wanneer u de stekker aanbrengt, op dat de
bedrijfsschakelaar niet vergrendeld is.
●Bij gebruik van een kabeltrommel, de kabel volle-
dig ontrollen. Draaddoorsnede min. 1,5 mm2
●Machine niet overbelasten.
●Beveilig alle te bewerken stukken voldoende.
●Uit het bereik van kinderen houden.
●Zorg voor een stevige stand op ladders of steigers
bij boren uit de hand.
●In muren waar elektrische, water of gasleidingen
onzichtbaar verlopen, eerst de leidingen met een
opsporingsapparaat localiseren.
●Draag een veiligheidsbril en gebruik een stof-
masker bij werkzaamheden die veel stof veroor-
zaken.
●Reparaties mogen enkel door een elektrovakman
uitgevoerd worden.
●Gebruik alleen originele reservedelen.
●De geluidsontwikkeling aan de werkplaats kan 85
dB(A) overschrijden. In dit geval zijn geluidwer-
ende maatregelen noodzakelijk voor de bediener.
Het geluid van dit elektro-gereedschap werd
gemeten volgens ISO 3744, NFS 31-031
(84/537/EWG).
●Trillingswaarde gemeten aan het handvat volgens
ISO 8662-8 12,7 m/s2
Onderhoud
●Hou de boormachine steeds schoon
●Gebruik voor het schoonmaken van het oppervlak
uit kunststof geen bijtende middelen
●Controleer bij overdreven veel vonkontwikkeling
de koolborstels
●Hou de ventilatiegleuven vrij
●Stelt u beschadigingen vast, dan kunt u met
behulp van het bijgevoegde functioneel schema
en de onderdelenlijst, de onderdelen precies
definiëren en bij onze klantenservice bestellen.
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 10

11
NL
A
B
In/Uitschakelaar:
Inschakelen:
Schakelaar A drukken
Continubedrijf:
Schakelaar A met de
vergrendelknop B vastzetten
Uitschakelen: Schakelaar A
eventjes indrukken
Het toerental kiest U door de
schakelaar A meer of min hard
te drukken. U kan het toerental
vooraf kiezen door de
gekartelde schroef in de
schakelaar A te draaien.
Schuifschakelaar in positie
ìKlopborenî. Alleen in
stilstand overschakelen!
Aanwijzing: Voor het boren
in tegels de positie ìBorenî
instellen!
Schuifschakelaar in positie
ìBorenî. Alleen in stilstand
overschakelen!
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 11

12
E
Alcance de suministro
BM-G 650 E
Mandril portabrocas de apertura rápida para piezas
de 1,5 -13 mm
Manubrio adicional con tope de profundidad
Denominación
1 Mandril portabrocas de apertura rápida
2 Tope de profundidad de taladro
3 Empuñadura adicional
4 Conmutador taladrar/taladrar a percusión
5 Placa de características
6 Conmutador rotación derecha/izquierda
7 Regulador de las revoluciones
8 Botón de bloqueo
9 Conectar/Desconectar
Características técnicas:
Tensión: 230 V - 50 Hz
Consumode potenzia: 650 Watios
Capacidad de taladrado: Hormigón 16 mm
Acero 13 mm
Madera 25 mm
Velocidadl bajo car ga: 100 - 2600 min-1
Número dle percusiones: 0 - 39.000 min
Nivel de presión acústica LPA 102 dB(A)
Nivel de potencia acústica LWA 107 dB(A)
Vibration aw12,7 m/s2
Peso 2,1 kg
Aislamiento protector
¡Precaución!
●La BM-G 650 E no está dimensionada para el
accionamiento de equipos adicionales.
●No utilizar la taladradora en zonas de vapor o
líquidos inflamables.
●Usar exclusivamente brocas bien afiladas y
atornilladores apropiados.
●Retire el enchufe de la caja de enchufe durante
cualquier trabajo de cambio de herramienta y de
limpieza.
●Proteja el cable de alimentación contra deterioros.
Aceite y ácido pueden deteriorar el cable.
●No transportar la taladradora suspendida en el
cable.
●No retirar el enchufe de la caja de enchufe tirando
del cable de alimentación.
●Antes de enchufar el enchufe, cuide de que no
esté retenido el interruptor.
●Al emplear un tambor de cable, desenrollar el
cable completamente. Sección mínima de conduc-
tor 1,5 mm2.
●No sobrecargar la taladradora.
●Sujete de forma segura todas las piezas a tala-
drar.
●No dejar la taladradora al alcance de los niños.
●Cuide de que tenga una posición estable sobre
escaleras o andamios al taladrar sin apoyo.
●En paredes con cables eléctricos y tubos de agua
o gas empotrados, localizar primero la posición de
los mismos.
●Utilice gafas protectoras y, en caso de trabajos
que originen mucho polvo, una máscara de polvo.
●Sólo un electricista especializado está autorizado
para llevar a cabo reparaciones.
●Emplee únicamente piezas de recambio originales
●El nivel sónico en el lugar de trabajo puede super-
ar los 85 dB(A), en este caso se requieren medi-
das de protección contra el sonido. El ruido
emitido por este aprato eléctrico ha sido medido
según ISO 3744, NFS 31-031 (84/537/CEE).
●El valor de vibración medido en la empuñadura
según ISO 8662-8 es de 12,7 m/s2
Mantenimiento
●Mantenga siempre limpia su taladradora.
●No utilice agentes corrosivos para la limpieza de
las partes de plástico.
●Revise las escobillas en caso de chispeo exce-
sivo.
●Mantenga libres las ranuras de ventilación.
●Su usted detecta algún desperfecto, puede definir
exactamente las piezas de repuesto necesarias a
base del dibujo adjunto de montaje desarmado
pictórico y la lista de despiece, y puede solicitarlas
a nuestro servicio post-venta.
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 12

13
E
A
B
Conectar/Desconectar:
Conectar:
pulsar el interruptor A
Servicio en contínuo:
Apretar A y bloquear con el
botón B
Desconectar:
Pulsar brevemente el
interruptor A
Las revoluciones se
seleccionan apretando más o
menos sobre el interruptor A.
También se puede
preseleccionar la velocidad
girando el tornillo moleteado en
el interruptor A.
El interruptor desplazable
se halla en posición de
taladro a percusión. Sólo
se cambiará de posición
estando el aparato
parado.
Advertencia: Si desea
perforar baldosas y
azulejos trabaje en posición
de taladro.
El interruptor desplazable
se halla en posición de
taladro. Sólo se cambiará
de posición estando el
aparato parado.
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 13

14
P
Peças fornecidas
BM-G 650 E,
Mandril de aperto rápido para brocas de 1,5 - 13
mm,
Punho adicional com encosto
Designção
1 Mandril de aperto rápido para brocas com
2 Esbarro de profundidade da perfuração
3 Punho suplementar
4 Selector: furar/furar por percussão
5 Placa de características
6 Selector do sentido de rotação à direita/esquerda
7 Regulador do número de rotações
8 Botão de travamento
9 Interruptor
Dados técnicos
Tensão: 230 volts ~ 50 Hz
Potência: 650 watts
Potência defurar: Betão 16 mm
Aço 13 mm
Madeira 25 mm
Rotações aobcarga: 100 - 2600 min-1
Percussão: 0 - 39.000 min
Isolamento de protecção
Nivel da pressão acústica LPA 102 dB(A)
Nivel da potência acústica LWA 107 dB(A)
Vibração aw12,7 m/s2
Peso 2,1 kg
Atenção
●O BM-G 650 E não está desenhado para a utiliza-
ção com aparelhos adicionais.
●Não utilizar em zonas com vapores ou líquidos
inflamáveis.
●Utilizar exclusivamente brocas afiados e chaves
de fenda apropriadas.
●Sempre que efectuar qualquer modificação ou
trabalhos de limpeza no berbequim, tirar a ficha
eléctrica da tomada.
●Proteja o cabo eléctrico contra danos. Óleos e
ácidos podem agredir o cabo.
●Não transportar o berbequim pegando no cabo
eléctrico.
●Ao tirar a ficha da tomada não puxar o cabo eléc-
trico.
●Antes de colocar a ficha eléctrica, verifique se o
botão de bloqueio não está engatado.
●Ao utilizar um cabo de extensão enrolado no tarn-
bor, desenrolá-lo completamente. Secção mínima
do fio: 1,5 mm
●Evitar a sobrecarga da máquina.
●Segurar suficientemente todas a peças a trabal-
har.
●O berbequim deve ser inacessível para crianças.
●Trabalhando à mão livre em escadas ou arma-
ções, tenha uma posição estável e segura.
●Antes de fazer furos em paredes onde se encon-
tram linhas de electricidade, água ou gás, veri-
fique a localização destas linhas utilizando um
detector de metais.
●Utilize óculos de protecção e ponha uma máscara
de protecção contra pó ao realizar trabalhos
poeirentos.
●Reparações só devem ser feitas por um electri-
cista competente.
●Use somente peças sobressalentes originais.
●O ruído no posto de trabalho pode exceder 85 dB
(A). Nesse caso, o usuário precisa tomar medidas
de protecção contra o ruído. O ruído desta
máquina eléctrica foi medido conforme ISO 3744,
NFS 31-031 (84/537/CEE).
●As vibrações medidas no manípulo conforme ISO
8662-8 são de 12,7 m/s2
Manutenção
●Mantenha o seu berbequim sempre limpo.
●Para limpar o material plástico, não utilize sub-
stâncias cáusticas.
●Em caso do surgimento de muitas faíscas, contro-
lar as escovas de carvão.
●Manter livres as aberturas de ventilação.
●Em caso de danos, utilize o desenho técnico e a
listas das peças fornecidos para poder determinar
exactamente as peças sobressalentes a
encomendar no nosso serviço técnico.
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 14

15
P
A
B
Interruptor:
Ligar: aperte o interruptor A
Serviço contínuo:
bloqueie o interruptor A
com o botão de travamento B
Desligar: aperte brevemente o
interruptor A
Regule o número de rotações,
apertando um pouco mais ou um
pouco menos o interruptor A.
Para pré-seleccionar o número
de rotações, gire o parafuso de
cabeça serrilhada no interruptor
A.
Interruptor na posição de
“Furar por percussão”.
Comute somente quando
a máquina estiver parada.
Atenção: Para furar
ladrilhos e azulejos, ajuste
a
posição de “Furar”.
Interruptor na posição de
“Furar”. Comute somente
quando a máquina estiver
parada.
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 15

16
S
Leveransinnehåll
BM-G 650 E,
Snabbspännchuck 1,5 - 13 mm,
Extra håndgreb med dybdestop
Beskrivning
1 Snabbspännchuck
2 Borrdjupsanslag
3 Extra handtag
4 Omkopplare borrning/ slagborrning
5 Typskylt
6 Omkopplare höger-/vänstervarv
7 Varvtalsregulator
8 Fastlåsningsknapp
9 In-/urkopplare
Tekniska data
Spänning: 230 Volt ~ 50 Hz
Effektförbrukning: 650 Watt
Boorkapacitet: Betong 16 mm
Stål 13 mm
Trä 25 mm
Varvtal: 100 - 2600 min-1
Slagborrvarvtal: 0 - 39.000 min
Ljudtrycksnivå LPA 102 dB(A)
Ljudeffektnivå LWA 107 dB(A)
Vibration aw12,7 m/s2
Vikt 2,1 kg
Dubbel isolering
Observera
●BM-G 650 E är ej konstruerad för drivning av
tillsatsenheter.
●Borrmaskinen skall ej användas om det finns
vattenånga eller brännbara vätskor i närheten.
●Använd endast välslipade borr och passande
skruvbits.
●Drag alltid ur stickproppen från vägguttaget vid
rengöringsarbete och byte av verktyg.
●Skydda nätkabeln mot skador. Olja och syra kan
skada kabeln.
●Lyft ej apparaten i nätkabeln.
●Drag ej i nätkabeln då stickproppen drages ur
vägguttaget.
●Kontrollera att strömbrytaren inte är låst i intryckt
läge då stickproppen sticks i nätuttaget.
●Används kabelvinda skall hela kabeln dragas ut.
Ledningsdiameter minst 1,5 mm2.
●Överbelasta inte maskinen.
●Se till att de arbetsstycken som skall bearbetas
sitter fast ordentligt.
●Se till att barn inte kan komma åt maskinen.
●Se till stegar eller ställningar står stabilt då Du
borrar fritt för hand.
●Lokalisera först ström-, vatten- eller gasledningar i
väggar där dessa ligger dolda med en
ledningsdetektor.
●Används skyddsglasögon och en
skyddsandningsmask vid arbeten som skapar
damm.
●Reparationer får endast utföras av en elfackman.
●Använd endast original-
reservdelar
●Bullernivån på arbetsplatsen kan överstiga 85
dB(A). Är detta fallet är skyddsåtgärder mot buller
för användaren nödvändiga. Bullret från detta
elektriska verktyg mättes enligt ISO 3744, NFS 31-
031 (84/537/EEG).
●Det enligt ISO 8662-8 uppmätta vibrationsvärdet
på handtaget uppgår til 12,7 m/s2
Underhåll
●Håll alltid borrmaskinen ren.
●Använd inga etsande ämnen vid rengöringen av
konstmaterial-höljet.
●Vid häftig gnistbildningen skall kolborstarna
kontrolleras.
●Håll luftslitsarna fria.
●Om Du fastställer ett fel kan Du följa den bifogade
explosionsritningen samt reservdelslistan för att
exakt fastställa vilken del som behöver bytas.
Beställ denna från vår kundtjänst.
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 16

17
S
A
B
In-/urkoppling:
Inkoppling:
Tryck på startknappen A.
Kontinuerlig drift:
Lås fast startknappen A med
fastlåsningsknappen B.
Urkoppling:
Gör en snabb intryckning av
startknappen A.
Genom mer eller mindre hård
tryckning på startknappen A
väljer Ni varvtal. Genom att
vrida på
Sätt skjutknappen i
slagborrningspositionen.
Koppla om endast då
borren inte roterar!
Anvisning: Vid borrning i
stenplattor och kakel, ställ
in i positionen borrning!
Skjutknappen i borrnings-
positionen. Koppla om
endast
då borren inte roterar!
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 17

18
SF
Toimituksen sisältö
BM-G 650 E,
Pikkalinnitysporanistukka1,5 -13 mm,
Lisäkahva syvyysvasteella
Nimike
1 Pikkalinnitysporanistukka
2 Poraussyvyyden vaste
3 Lisäkahva
4 Vaihtokytkin poraus/ iskuporaus
5 Tyyppikilpi
6 Vaihtokytkin oikeakäynti/ vasenkäynti
7 Kierrosluvunsäädin
8 Lukitsin
9 Pois-/päällekytkin
Tekniset tiedot
Jännite: 230V ~ 50 Hz
Tehon kulutus: 650 Watti
Porausteho: Betoni 16 mm
Teräs 13 mm
Puu 25 mm
Värähtelyä minuutissa: 100 - 2600 min-1
Iskuluku: 0 - 39.000 min
Äänen painetaso LPA 102 dB(A)
Äänen tehotaso LWA 107 dB(A)
Tärinä aw12,7 m/s2
Paino 2,1 kg
Soujaeristetty
Huomio
●BM-G 650 E ei ole tarkoitettu lisäyslaitteiden
käyttöön.
●Älä käytä laitetta höyryjen tai palavien nesteiden
läheisyydessä.
●Käytä vain teräviä poranteriä ja sopivia ruuva-
usosia.
Vedä aina laitetta korjattaessa tai puhdistettaessa
pistoke irti pistorasiasta.
●Suojaa verkkojohto vahingoittumiselta. Öljy ja
hapot voivat vahingoittaa johtoa.
●Älä kanna laitetta verkkojohdosta.
●Älä vedä pistoketta irti pistorasiasta johdosta
vetämällä.
●Tarkista ennen pistokkeen pistorasiaan työn-
tämistä, että käyttökytkin ei ole lukittu.
●Kun käytät kaapelirumpua, kierrä johto kokonaan
rummulle. Johtimen läpimitta vähintään 1,5 mm2.
●Älä ylikuormita konetta.
●Kiinnitä kaikki työstettävät kappaleet tukevasti.
●Älä anna lasten käyttää tai käsitellä laitetta.
●Tarkista ensin seinissä kulkevien näkymättöminen
sähkö-. vesi- tai kaasujohtojen sijainti johdon-
hakulaitteella, ennen poraamisen aloittamista.
●Käytä suojalaseja ja käytä pölynaamaria, kun
työskenneltäessä syntyy paljon pölyä.
●Vain sähkömies saa suorittaa korjaustyöt.
●Käytä vain alkuperäisiä varaosia.
●Työpaikan melutaso saattaa ylittää 85 dB (A).
Tällöin on huolehdittava käyttäjää koskevista
melunsuojatoimenpiteistä. Tämän sähkötyökalun
ääni on mitattu ISO 3744, NFS 31-031
(84/537/ETY) mukaisesti.
●ISO 8662-8 mukainen kahvasta mitattu tärinä 12,7
m/s2
Huolto
●Pidä porakone aina puhtaana.
●Älä käytä muovin puhdistamiseen mitään
syövyttäviä aineita.
●Jos liiallista kipinöintiä ilmenee, tarkista poran
terät.
●Pidä tuuletusaukot vapaina.
●Mikäli toteat laitteessa vikoja, voit nimetä varaosat
mukana olevan rakennepiirustuksen, sekä
osalistan avulla ja tilata osat huoltopalvelusta.
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 18

19
A
B
Pois-/päällekytkin
Kytkentä päälle: Paina kytkintä A.
Kestokäyttö: Varmista kytkin A
lukitsimella B.
Kytkentä pois päältä: Paina
nopeasti kytkintä A.
Painamalla kytkintä A enemmän
tai vähemmän voimakkaasti
valitaan kierrosluku. Kiertämällä
säätöruuvia kytkimessä A voidaan
esivalita kierrosluku.
Liukukytkin asennossa
„iskuporaus“. Vaihda
kytkentää vain silloin, kun
kone ei käy!
Ohje: Säädä kone laattojen
ja kaakelin porauksessa
asentoon „poraus“!
Liukukytkin asennossa
„poraus“. Vaihda kytkentää
vain silloin, kun kone ei
käy!
SF
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 19

20
N
Leveranseomfang
BM-G 650 E,
Hurtlspennborpatron 1,5-13 mm,
Ekstra håndtak med dybdeanslag
Beskrivelse
1. Hurtlspennborpatron
2. Bordybdeanslag
3. Tillegshåndtak
4. Omkopler høyre/slagboring
5. Typeskilt
6. Omkopler høyre/venstreløp
7. Omdreiningstallregulator
8. Stoppknapp
9. På/avbryter
Tekniske data
Spenning: 230 V ~ 50 Hz
Inngangseffekt: 650 Watt
Borekapasitet: Betong 16 mm
Stål 13 mm
Tre 25 mm
Belastingsdreitall: 100 - 2600 min-1
Slagtall: 0 - 39.000 min
Lydtrykknivå LPA 102 dB(A)
Lydeffektnivå LWA 107 dB(A)
Vibrasjon aw12,7 m/s2
Vekt 2,1 kg
Beskyttelsesisolert
OBS
●BM-G 650 E er ikke konstruert for å drive oppsat-
sutstyr.
●Må ikke brukes i nærheten av damp eller brenn-
bare væsker.
●Bruk kun skarpe bor og egnede skruoppsatser.
●Trekk alltid støpselet ut av stikkontakten når du
skifter bor e.l., og når du rengjør boremaskinen.
●Beskytt strømkabelen mot skader. Olje og syre
kan skade kabelen.
●Bær ikke boremaskinen etter strømkabelen.
●Fjern ikke støpselet fra stikkontakten ved å dra i
strømkabelen.
●Pass på att driftsbryteren ikke er sperret når du
setter støpselet i stikkontakten.
●Rull kabelen helt av når du bruker kabeltrommel.
Ledningstverrsnitt min. 1,5 mm2.
●Overbelast ikke maskinen.
●Fest alle arbeidsemnene som du skal arbeide med
tilstrekkelig.
●Oppbevar boremaskinen utilgjengelig for barn.
●Pass på å ha et stabilt ståsted på stige eller stillas
når du borer for frihånd.
●Når du borer i vegger hvor strøm-, vann- eller
gassledninger er lagt ute av syne, må du først
lokalisere ledningene med et ledningssøke-
apparat.
●Bær vernebrille og bruk støvmaske under borear-
beid som produserer støv.
●Reparasjoner kan bare foretas av faglært
elektriker.
●Bruk bare originale deler.
●Støyutviklingen på arbeidsplassen kan overstige
85 dB (A), det anbefales da operatøren å bruke
øreklokker. Støy fra dette elektriske verktøyet er
målt ifølge ISO 3744, NFS 31-031 (84/537/EØF).
●Vibrasjon målt på håndtaket i samsvar med ISO
8662-8 utgjør 12,7 m/s2
Vedlikehold
●Pass alltid på at boremaskinen din blir holdt ren.
●Bruk ikke etsende midler for å vaske kunststoffet.
●Hvis det dannes for mye gnister, må du kontrollere
kullbørstene.
●Hold luftehullene fri.
●Hvis du skulle komme til å registrere skader på
boremaskinen, kan du definere reservedelene
nøyaktig ved hjelp av vedliggende eksplosjons-
tegning og delelisten, og be om å få tilsendt disse
fra kundeservice.
Anleitung BM-G 650 E 24.07.2001 14:28 Uhr Seite 20
