EINHELL TE-AG 18/115 Li Kit User manual

TE-AG 18/115 Li
Art.-Nr.: 42.572.11 I.-Nr.: 11027
7
DOriginalbetriebsanleitung
Akku-Winkelschleifer
GB Original operating instructions
Cordless Angle Grinder
FMode d’emploi d’origine
Meuleuse d‘angle sans fil
IIstruzioni per l’uso originali
Smerigliatrice angolare a batteria
DK/ Original betjeningsvejledning
NAkku-vinkelsliber
SOriginal-bruksanvisning
Batteridriven vinkelslip
NL Originele handleiding
Haakse accuslijper
EManual de instrucciones original
Amoladora angular de batería
PManual de instruções original
Rebarbadora sem fio
FIN Alkuperäiskäyttöohje
Akkukäyttöinen kulmahiomakone
HEredeti használati utasítás
Akkus-sarokcsiszoló
RO Instruciuni de utilizare originale
Polizor unghiular cu acumulator
GR   
  
Anl_TE_AG_18_Li_SPK7.indb 1Anl_TE_AG_18_Li_SPK7.indb 1 29.08.2017 16:12:2229.08.2017 16:12:22

- 2 -
1a
8
4 3 5
21
1b
7
6
1
9 8 6
7
6
Anl_TE_AG_18_Li_SPK7.indb 2Anl_TE_AG_18_Li_SPK7.indb 2 29.08.2017 16:12:2529.08.2017 16:12:25

- 3 -
3 4
2
C A
3
a 4
21. 2.
5 6
3 5
B
1c
9
a
b
180°
Anl_TE_AG_18_Li_SPK7.indb 3Anl_TE_AG_18_Li_SPK7.indb 3 29.08.2017 16:12:3729.08.2017 16:12:37

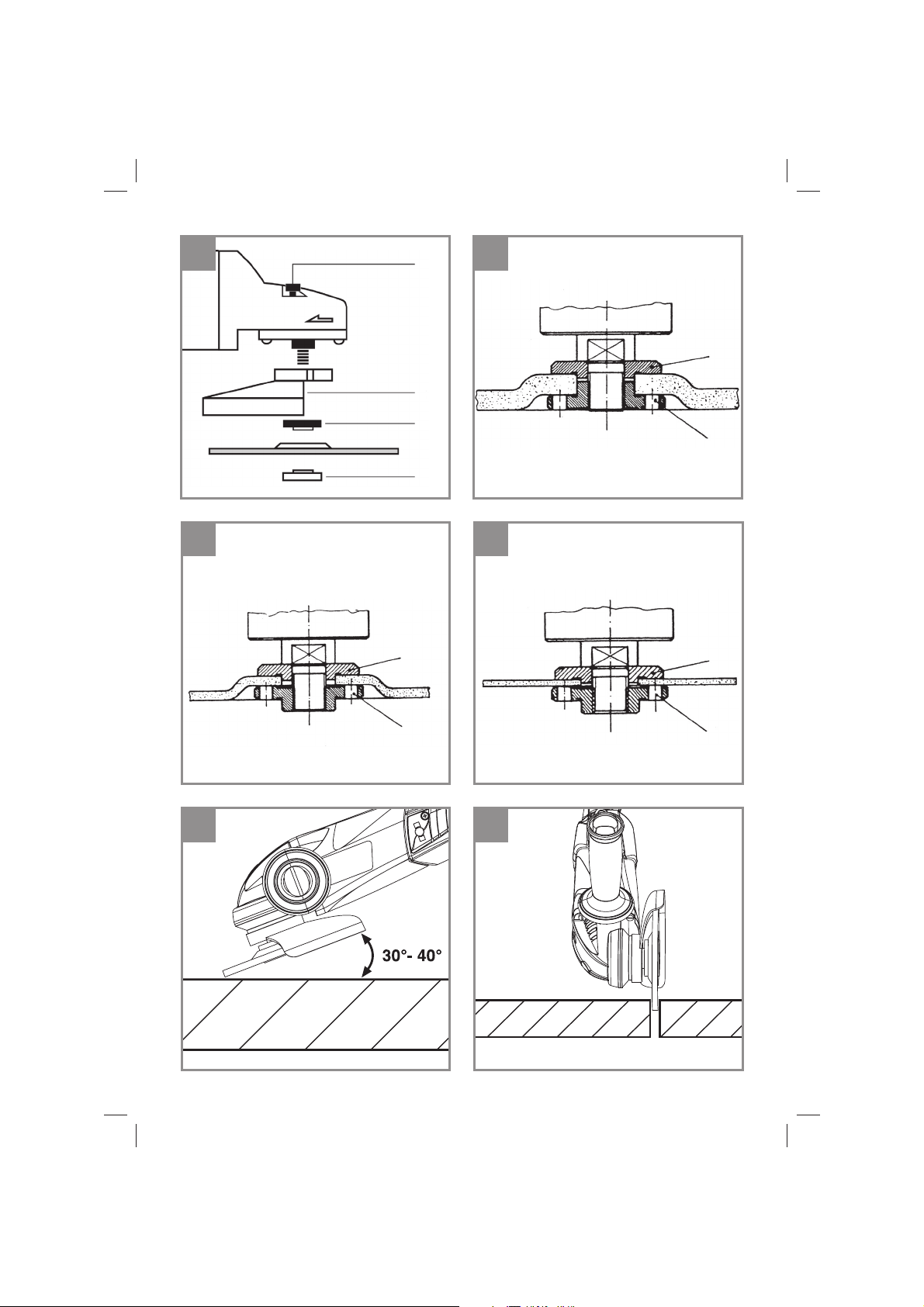

- 4 -
7 8
a
b
1
4
a
b
9 10
11 12
a
b
a
b
Anl_TE_AG_18_Li_SPK7.indb 4Anl_TE_AG_18_Li_SPK7.indb 4 29.08.2017 16:12:4629.08.2017 16:12:46

D
- 5 -
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung
10. Anzeige Ladegerät
Anl_TE_AG_18_Li_SPK7.indb 5Anl_TE_AG_18_Li_SPK7.indb 5 29.08.2017 16:12:4829.08.2017 16:12:48

D
- 6 -
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Diese Schutzabdeckung ist zum Trennen und Schleifen geeignet.
(Nicht im Lieferumfang enthalten)
Diese Schutzabdeckung ist zum Schleifen geeignet.
Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C.
Akkus nur in geladenem Zustand lagern (mind. 40% geladen). (Nicht im Lieferumfang enthalten)
Anl_TE_AG_18_Li_SPK7.indb 6Anl_TE_AG_18_Li_SPK7.indb 6 29.08.2017 16:12:4829.08.2017 16:12:48

D
- 7 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Spindelarretierung
2. Ein-/ Ausschalter
3. Zusatzhandgri
4. Schutzvorrichtung
5. Stirnlochschlüssel
6. Akku
7. Ladegerät
8. Rasttaste
9. Akku-Kapazitätsanzeige
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststobeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Winkelschleifer
• Ladegerät
• Akku
• Zusatzhandgriff
• Stirnlochschlüssel
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Der Winkelschleifer ist zum Schleifen von Metall
und Gestein unter Verwendung der entsprechen-
den Schleifscheibe und der entsprechenden
Schutzvorrichtung bestimmt.
Warnung! Zum Trennen von Metall und Gestein
darf der Winkelschleifer nur verwendet werden,
wenn die Schutzvorrichtung, welche als Zubehör
erhältlich ist, montiert ist.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Anl_TE_AG_18_Li_SPK7.indb 7Anl_TE_AG_18_Li_SPK7.indb 7 29.08.2017 16:12:4829.08.2017 16:12:48

D
- 8 -
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung Motor:.................18 V d.c.
Nenndrehzahl: .....................................8500 min-1
Max. Scheiben-ø:.................................... 115 mm
Schleifscheibe: .......................... 115 x 22 x 6 mm
Trennscheibe: ............................ 115 x 22 x 3 mm
Gewinde der Aufnahmespindel:.................... M14
Ausgangsspannung Ladegerät:..............21 V d.c.
Ausgangsstrom Ladegerät: ............................3 A
Netzspannung Ladegerät: ... 200-250V~ 50-60Hz
Akku-Typ: .................................................... Li-Ion
Anzahl der Akkuzellen:..................................... 10
Akkukapazität: ........................................... 3,0 Ah
Gewicht:......................................................1,8 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 60745 ermittelt.
Schalldruckpegel LpA........................... 75,1 dB(A)
Unsicherheit KpA............................................3 dB
Schallleistungspegel LWA ..................... 86,1 dB(A)
Unsicherheit KWA ...........................................3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgri
Schwingungsemissionswert ahAG = 6,154 m/s2
Unsicherheit K = 1,5 m/s2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmä-
ßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls über-
prüfen.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
• Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
5. Vor Inbetriebnahme
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.
Lesen Sie vor der Inbetriebnahme Ihres Akku-
Gerätes unbedingt diese Hinweise:
• Laden Sie den Akku mit dem Ladegerät. Ein
leerer Akku ist nach ca. 0,5-1 Stunde aufge-
laden.
5.1 Zusatzhandgrimontieren (Bild 2)
• Der Winkelschleifschleifer darf nicht ohne Zu-
satzhandgriff (3) benutzt werden.
• Der Zusatzhandgriff kann an den drei Positio-
nen (A, B, C) eingeschraubt werden.
Anl_TE_AG_18_Li_SPK7.indb 8Anl_TE_AG_18_Li_SPK7.indb 8 29.08.2017 16:12:4829.08.2017 16:12:48

D
- 9 -
Geräteseite Geeignet für
Links (Pos. A / wie
abgebildet)
Rechtshänder
Rechts (Pos. B) Linkshänder
Oben (Pos. C) Benutzung von
Trennscheiben
5.2 Wechseln und Einstellen der Schutzvor-
richtung (Bild 3)
Wechseln:
• Entfernen Sie die Flanschmutter (b) und den
darunterliegenden Spannflansch.
• Öffnen Sie den Klemmhebel (a) an der
Schutzvorrichtung (4).
• Drehen Sie die Schutzvorrichtung (4) um
180° im Uhrzeigersinn, sodass der Schutz
nach oben zeigt.
• Entnehmen Sie die Schutzvorrichtung (4).
Das Montieren erfolgt in umgekehrter Reihenfol-
ge.
Einstellen:
• Stellen Sie die Schutzvorrichtung (4) zum
Schutz Ihrer Hände so ein, dass das Schleif-
gut vom Körper weggeführt wird.
• Die Position der Schutzvorrichtung (4) kann
den jeweiligen Arbeitsbedingungen ange-
passt werden: Lockern Sie den Klemmhebel
(a), drehen Sie die Abdeckung (4) in die ge-
wünschte Position.
• Achten Sie darauf, dass die Schutzvor-
richtung (4) das Zahnradgehäuse korrekt
abdeckt.
• Befestigen Sie den Klemmhebel (a) wieder.
• Stellen Sie sicher, dass die Schutzvorrichtung
(4) fest sitzt.
Achten Sie auf einen festen Sitz der
Schutzvorrichtung.
Benutzen Sie den Winkelschleifer nicht
ohne Schutzvorrichtung.
5.3 Probelauf neuer Schleifscheiben
Den Winkelschleifer mit montierter Schleif- oder
Trennscheibe mindestens 1 Minute im Leerlauf
laufen lassen.Vibrierende Scheiben sofort aus-
tauschen.
6. Bedienung
6.1 Laden des LI-Akku-Packs (Abb. 1a-1b)
1. Akku-Pack (6) aus dem Handgriheraus
ziehen, dabei die Rasttaste (8) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan-
denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (7) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.
Unter Punkt 10 (Anzeige Ladegerät) finden Sie
eine Tabelle mit den Bedeutungen der LED Anzei-
ge am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
• ob an der Steckdose die Netzspannung vor-
handen ist.
• ob ein einwandfreier Kontakt an den Lade-
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
• das Ladegerät und Ladeadapter
• und den Akku-Pack
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des Akku-
Packs sollten Sie für eine rechtzeitige Wiederauf-
ladung des LI-Akku-Packs sorgen. Dies ist auf
jeden Fall notwendig, wenn Sie feststellen, dass
die Leistung des Akku-Gerätes nachlässt.
6.2 Schalter (Bild 4)
Der Winkelschleifer ist mit einem Sicherheits-
schalter zur Unfallverhütung ausgestattet. Zum
Einschalten den Ein-/Ausschalter (2) nach rechts
drücken und anschließend nach vorne schieben.
Zum Ausschalten des Winkelschleifers den Ein-/
Ausschalter (2) hinten niederdrücken. Der Ein-/
Ausschalter (2) springt in die Ausgangsstellung
zurück.
Warten Sie, bis die Maschine ihre Höchst-
drehzahl erreicht hat. Danach können Sie den
Winkelschleifer an das Werkstück ansetzen
und es bearbeiten.
Anl_TE_AG_18_Li_SPK7.indb 9Anl_TE_AG_18_Li_SPK7.indb 9 29.08.2017 16:12:4829.08.2017 16:12:48

D
- 10 -
6.3 Akku-Kapazitätsanzeige (Abb. 1c/Pos. 9)
Drücken Sie auf den Schalter für Akku-
Kapazitätsanzeige (a). Die Akku-Kapazitätsan-
zeige (9) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und ge-
laden werden!
6.4 Wechseln der Schleifscheiben (Bild 5 / 6)
Für das Wechseln der Schleifscheiben benötigen
Sie den beiliegenden Stirnlochschlüssel (5). Der
Stirnlochschlüssel (5) ist im Zusatzhandgri(3)
aufbewahrt. Ziehen Sie bei Bedarf den Stirnloch-
schlüssel (5) aus dem Zusatzhandgri(3) heraus.
Gefahr! Aus Sicherheitsgründen darf der Winkel-
schleifer nicht mit eingestecktem Stirnlochschlüs-
sel (5) betrieben werden.
Warnung!
• Einfacher Scheibenwechsel durch Spindelar-
retierung.
• Spindelarretierung drücken und Schleifschei-
be einrasten lassen.
• Die Flanschmutter mit dem Stirnlochschlüssel
öffnen. (siehe Bild 6)
• Schleif- oder Trennscheibe wechseln und
Flanschmutter mit dem Stirnlochschlüssel
festziehen.
Hinweis!
Spindelarretierung nur bei stillstehendem
Motor und Schleifspindel drücken! Die Spin-
delarretierung muss während des Scheiben-
wechsels gedrückt bleiben!
Bei Schleif- oder Trennscheiben bis ca. 3 mm
Dicke, die Flanschmutter mit der Planseite zur
Schleif- oder Trennscheibe aufschrauben.
6.5 Anordnung der Flansche bei Verwendung
von Schleifscheiben und Trennscheiben
(Bild 7-10)
• Anordnung der Flansche bei Verwendung
einer gekröpften oder geraden Schleifscheibe
(Bild 8)
a) Spannflansch
b) Flanschmutter
• Anordnung der Flansche bei Verwendung ei-
ner gekröpften Trennscheibe (Bild 9)
a) Spannflansch
b) Flanschmutter
• Anordnung der Flansche bei Verwendung
einer geraden Trennscheibe (Bild 10)
a) Spannflansch
b) Flanschmutter
6.6 Motor
Der Motor muss während der Arbeit gut belüftet
werden, daher müssen die Lüftungsönungen
immer sauber gehalten werden.
6.7 Schleifscheiben
• Die Schleif- oder Trennscheibe darf nie grö-
ßer als der vorgeschriebene Durchmesser
sein.
• Kontrollieren Sie vor dem Einsatz der Schleif-
oder Trennscheibe deren angegebene Dreh-
zahl.
• Die maximale Drehzahl der Schleif- oder
Trennscheibe muss höher sein als die Leer-
laufdrehzahl des Winkelschleifers.
• Verwenden Sie nur Schleif- und Trennschei-
ben die für eine minimale Drehzahl von 8.500
min-1 und für eine Umfangsgeschwindigkeit
von 52 m/s zugelassen sind.
• Achten Sie bei der Benutzung von Diamant-
Trennscheiben auf die Drehrichtung. Der
Drehrichtungspfeil auf der Diamant-Trenn-
scheibe muss mit dem Drehrichtungspfeil auf
dem Gerät übereinstimmen.
Achten Sie insbesondere bei den Schleifkörpern
auf eine gute Lagerung und Transport. Setzen Sie
die Schleifkörper niemals Stößen, Schlägen oder
scharfen Kanten aus (z.B. beim Transport oder
Lagerung in einer Werkzeugkiste). Dies könnte
bei den Schleifkörpern zu Beschädigungen, wie
z. B. Rissen führen und eine Gefahr für den Be-
nutzer darstellen.
Anl_TE_AG_18_Li_SPK7.indb 10Anl_TE_AG_18_Li_SPK7.indb 10 29.08.2017 16:12:4829.08.2017 16:12:48

D
- 11 -
Warnung!
6.8 Arbeitshinweise
6.8.1 Schruppschleifen (Bild 11)
Achtung! Schutzvorrichtung zum Schlei-
fen verwenden (im Lieferumfang enthalten).
Der beste Erfolg beim Schruppschleifen wird
erreicht, wenn Sie die Schleifscheibe in einem
Winkel von 30° bis 40° zur Schleifebene ansetzen
und gleichmäßig über das Werkstück hin- und
herbewegen.
6.8.2 Trennschleifen (Bild 12)
Achtung! Schutzvorrichtung zum Trennen
verwenden (als Zubehör erhältlich, siehe 7.3).
Bei Trennarbeiten den Winkelschleifer in der
Schneidebene nicht verkanten. Die Trennscheibe
muss eine saubere Schnittkante aufweisen.
Zum Trennen von hartem Gestein verwenden Sie
am besten eine Diamant-Trennscheibe.
Asbesthaltige Materialien dürfen nicht
bearbeitet werden!
Verwenden Sie niemals Trennscheiben
zum Schruppschleifen.
Hinweis:
Zur Erhöhung der Leistung und Laufzeit des Ak-
ku-Gerätes empfehlen wir Ihnen unseren 4,0Ah
Power-X-Change zu verwenden.
(Art.-Nr.: 45.113.96)
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.
7.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
Schutzabdeckung zum Trennen
(Art.-Nr.: 44.500.40)
8. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstound ist somit wieder verwend-
bar oder kann dem Rohstokreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Anl_TE_AG_18_Li_SPK7.indb 11Anl_TE_AG_18_Li_SPK7.indb 11 29.08.2017 16:12:4829.08.2017 16:12:48

D
- 12 -
10. Anzeige Ladegerät
Anzeigestatus Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Aus An Der Akku ist zu 85% aufgeladen und einsatzbereit.
(Ladedauer 1,5 Ah Akku: 30 min)
(Ladedauer 2,0 Ah Akku: 40 min)
(Ladedauer 3,0 Ah Akku: 60 min)
(Ladedauer 4,0 Ah Akku: 80 min)
(Ladedauer 5,2 Ah Akku: 130 min)
Danach wird auf eine Schonladung umgeschaltet bis zur
vollständigen Ladung.
(Ladedauer insgesamt 1,5 Ah Akku: ca. 40 min)
(Ladedauer insgesamt 2,0 Ah Akku: ca. 50 min)
(Ladedauer insgesamt 3,0 Ah Akku: ca. 75 min)
(Ladedauer insgesamt 4,0 Ah Akku: ca. 100 min)
(Ladedauer insgesamt 5,2 Ah Akku: ca. 140 min)
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät.Trennen Sie das Lade-
gerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befindet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr als 1h. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung
eines erschöpften Akkus wurde fortgesetzt (Tiefenentladung)
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 25° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Anl_TE_AG_18_Li_SPK7.indb 12Anl_TE_AG_18_Li_SPK7.indb 12 29.08.2017 16:12:4929.08.2017 16:12:49

D
- 13 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauorderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand-
stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobil-
funkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres
Gespräch ins dt. Festnetz an.
Anl_TE_AG_18_Li_SPK7.indb 13Anl_TE_AG_18_Li_SPK7.indb 13 29.08.2017 16:12:4929.08.2017 16:12:49

D
- 14 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Akku
Verbrauchsmaterial/ Verbrauchsteile* Trenn-, Schleifscheiben
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TE_AG_18_Li_SPK7.indb 14Anl_TE_AG_18_Li_SPK7.indb 14 29.08.2017 16:12:4929.08.2017 16:12:49

D
- 15 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TE_AG_18_Li_SPK7.indb 15Anl_TE_AG_18_Li_SPK7.indb 15 29.08.2017 16:12:4929.08.2017 16:12:49

D
- 16 -
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
• Ersatzteile bestellen
• Aktuelle Preisauskünfte
• Verfügbarkeiten der Ersatzteile
• Servicestellen Vorort für Benzingeräte
• Defekte Geräte anmelden
• Garantieverlängerungen (nur bei bestimmten Geräten)
• Bestellverfolgung
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TE_AG_18_Li_SPK7.indb 16Anl_TE_AG_18_Li_SPK7.indb 16 29.08.2017 16:12:4929.08.2017 16:12:49

GB
- 17 -
Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Cleaning, maintenance and ordering of spare parts
8. Disposal and recycling
9. Storage
10. Charger indicator
Anl_TE_AG_18_Li_SPK7.indb 17Anl_TE_AG_18_Li_SPK7.indb 17 29.08.2017 16:12:5429.08.2017 16:12:54

GB
- 18 -
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-mus. The impact of noise can cause damage to hearing.
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Store the battery only in dry rooms with an ambient temperature of +10°C to +40°C. Place only charged
batteries in storage (charged at least 40%). (not included in items supplied)
This safety guard is designed for cutting and grinding/sanding.
(not included in items supplied)
This safety guard is designed for sanding/grinding.
Anl_TE_AG_18_Li_SPK7.indb 18Anl_TE_AG_18_Li_SPK7.indb 18 29.08.2017 16:12:5429.08.2017 16:12:54

GB
- 19 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Spindle lock
2. ON/OFF switch
3. Additional handle
4. Guard
5. Flange nut wrench
6. Battery
7. Charging unit
8. Pushlock button
9. Battery capacity indicator
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts.There is a danger of
swallowing or suocating!
• Angle grinder
• Battery charger
• Battery
• Additional handle
• Flange nut wrench
• Original operating instructions
• Safety instructions
3. Proper use
The angle grinder is designed for grinding metal
and stone when using the appropriate grinding
wheel and guard.
Warning! To cut metal and stone the grinder/san-
der may only be used when the guard (available
as an accessory) is mounted.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
Anl_TE_AG_18_Li_SPK7.indb 19Anl_TE_AG_18_Li_SPK7.indb 19 29.08.2017 16:12:5429.08.2017 16:12:54

GB
- 20 -
4. Technical data
Motor power supply: ............................... 18 V DC
Rated speed: .......................................8500 min-1
Max. wheel diameter: ............................. 115 mm
Grinding wheels: ...................... 115 x 22 x 6 mm
Cutting wheel: .......................... 115 x 22 x 3 mm
Mounting spindle thread: ............................. M14
Battery charger output voltage: .............. 21 V DC
Battery charger output current: ....................... 3 A
Charging unit supply
voltage: .............................. 200-250V~ 50-60Hz
Battery type: ...................................... Lithium-ion
Number of battery cells: ................................. 10
Battery capacitance: .................................3.0 Ah
Weight: .......................................................1.8 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level ..................... 75.1 dB(A)
KpA uncertainty .............................................3 dB
LWA sound power level ....................... 86.1 dB(A)
KWA uncertainty .............................................3 dB
Wear ear-mus.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 60745.
Handle
Vibration emission value ahAG = 6.154 m/s2
K uncertainty = 1.5 m/s2
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip-
ment is used and may exceed the specified value
in exceptional circumstances.
The specified vibration value can be used to
compare the equipment with other electric power
tools.
The specified vibration value can be used for initi-
al assessment of a harmful eect.
Keep the noise emissions and vibrations to a
minimum.
• Only use appliances which are in perfect wor-
king order.
• Service and clean the appliance regularly.
• Adapt your working style to suit the appliance.
• Do not overload the appliance.
• Have the appliance serviced whenever ne-
cessary.
• Switch the appliance off when it is not in use.
• Wear protective gloves.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
5. Before starting the equipment
Warning!
Always remove the battery pack before making
adjustments to the equipment.
Be sure to read the following information before
you put the cordless equipment into operation:
• Charge the battery pack with the charger. An
empty battery pack requires a charging peri-
od of approximately 0.5 to 1 hour.
5.1 Fitting the additional handle (Fig. 2)
• The angle grinder must not be used without
the additional handle (3).
• The additional handle can be secured in any
of three positions (A, B, C).
Anl_TE_AG_18_Li_SPK7.indb 20Anl_TE_AG_18_Li_SPK7.indb 20 29.08.2017 16:12:5429.08.2017 16:12:54
