Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Fehlersuche
Anleitung_BT_LS_610_610D_SPK1:_ 26.01.2010 14:45 Uhr Seite 10

Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung deshalb sorgfältig durch.
Bewahren Sie diese gut auf, damit Ihnen die
Informationen jederzeit zur Verfügung stehen. Falls
Sie das Gerät an andere Personen übergeben
sollten, händigen Sie diese Bedienungsanleitung
bitte mit aus.
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
 WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung (Bild 1/2)
1. Spaltkeil
2. Stammauflage
3. Handschutzbleche
4. Betätigungshebel
5. Stammauflagehalter
6. Standfuß
7. Räder
8. Schalter- /Steckerkombination
9. Motor
10. Transportgriff
11. Stammhaltebleche mit Befestigungsschrauben
und Sternmuttern
12. Kette zum Einstellen der Spaltkeilhöhe
13. Schrauben für Schalter-/Steckerkombination
14. Radachse
15. Beilagscheiben für Radachse
16. Sicherungssplinte für Radachse
17. Kettenhaken
18. 1 Kanister Hydrauliköl
19. Trichter
20. Motorschutzschalter
21. Klettverschluss (Transportsicherung
Betätigungshebel)
22. Sicherheitsbügel
23. Schrauben für Sicherheitsbügel
24. Beilagscheiben für Sicherheitsbügel
25. Sicherungsringe für Sicherheitsbügel
26. Muttern für Sicherheitsbügel
3. Bestimmungsgemäße Verwendung
Der Holzspalter ist zum Spalten von Holz mit
maximalen Längen von 520/770/1040 mm und
einem Durchmesser von max. 320 mm ausgelegt.
Der Stammdurchmesser ist lediglich ein Hinweis.
Dünnes Holz kann schwer zu spalten sein, falls es
Astlöcher enthält oder die Fasern sehr stark sind.
Ein dickeres Holz kann auch gespalten werden,
wenn seine Fasern glatt und locker sind.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten BT-LS 610
Netzspannung: 230 V ~ 50 Hz
Aufnahmeleistung: 2200 W
Leerlaufdrehzahl: 2950 min-1
Schutzart: IP 54
Spaltkraft max: 6 t
Spalthub: 480 mm
Spaltgeschwindigkeit
Abwärts: 0,032 m/s
Aufwärts: 0,12 m/s
Stammaufnahmekapazität:
Durchmesser: 50-320 mm
Länge: 100-1040 mm
Ölmenge: 2,4 l
Gewicht: 99 kg
11
D
Anleitung_BT_LS_610_610D_SPK1:_ 26.01.2010 14:45 Uhr Seite 11

Technische Daten BT-LS 610 D
Netzspannung: 400 V 3~ 50 Hz
Aufnahmeleistung: 2200 W
Leerlaufdrehzahl: 2950 min-1
Schutzart: IP 54
Spaltkraft max: 6 t
Spalthub: 480 mm
Spaltgeschwindigkeit
Abwärts: 0,032 m/s
Aufwärts: 0,12 m/s
Stammaufnahmekapazität:
Durchmesser: 50-320 mm
Länge: 100-1040 mm
Ölmenge: 2,4 l
Gewicht: 99 kg
5. Vor Inbetriebnahme
5.1 Montage der Schalter-/Steckerkombination
(Abb. 3)
Montieren Sie die Schalter-/Steckerkombination wie
in Abbildung 3 gezeigt am Holzspalter. Verwenden
Sie hierfür die 4 Schrauben (Abb. 2/Pos. 13).
5.2 Montage des Transportgriffes (Abb. 4/5)
Entfernen Sie mit einem Inbusschlüssel die beiden
Schrauben im Transportgriff (Abb. 4). Führen Sie den
Transportgriff über die beiden Löcher an der
rückseitigen Abdeckung des Holzspalters und
schrauben Sie ihn mit den beiden Schrauben wie in
Abbildung 5 gezeigt fest.
5.3 Montage der Räder (Abb. 6-10)
Stecken Sie einen Sicherungssplint (Abb. 2/Pos. 16)
durch eines der Löcher in der Radachse (Abb.
2/Pos.14) und biegen Sie ihn wie in Abbildung 6
gezeigt um. Schieben Sie nun eine Beilagscheibe
(Abb.2/Pos. 15) und ein Rad (Abb. 2/Pos. 7) über
diese (Abb. 7). Führen Sie die Radachse durch die
dafür vorgesehenen Löcher unten an der Rückseite
des Holzspalters (Abb. 8). Stecken Sie nun das
verbliebene Rad und die Beilagscheibe auf die
Radachse (Abb. 9) und sichern Sie diese mit dem
übrigen Splint (Abb. 10).
5.4 Montage der Betätigungshebel und
Handschutzbleche (Abb. 11a-14)
Entfernen Sie bei beiden Handschutzblechen die
bereits vormontierten Befestigungsschrauben indem
Sie wie in Abbildung 11a die Muttern lösen und die
Schrauben herausziehen. Führen Sie die
Handschutzbleche samt Betätigungshebel wie in
Abbildung 11b gezeigt von vorne in den Holzspalter,
so dass die Enden der Betätigungshebel durch die
dafür vorgesehenen Aussparungen im
Betätigungsgestänge ragen (Abb. 12). Verschrauben
Sie die Handschutzbleche dann mit den vorher
demontierten Befestigungsschrauben wie in
Abbildung 13 – 14a gezeigt.
5.5 Montage der Stammhaltebleche (Abb. 15a-18)
Lösen Sie bei beiden Stammhalteblechen (Abb.
2/Pos. 11) die Sternmutter, wie in Abbildung 15a zu
sehen, indem Sie diese gegen den Uhrzeigersinn
drehen. Jetzt erhalten Sie das Stammhalteblech, die
Sternmutter A, die Beilagscheibe B und die
Befestigungsschraube C (Abb 15b). Schieben Sie die
Stammhaltebleche durch die Führungsschlitze in den
Handschutzblechen, wie in Abbildung 16 gezeigt.
Achten Sie dabei darauf, dass die Langlöcher in den
Stammhalteblechen deckungsgleich mit den
Befestigungslöchern sind. Stecken Sie wie in
Abbildung 17 gezeigt die Befestigungsschrauben A
von unten durch die Langlöcher der
Stammhaltebleche und die Löcher der
Handschutzblechen und sichern Sie diese, indem Sie
sie mit den Beilagscheiben B und den Sternmuttern
C von oben verschrauben (Abb. 18). Mit Hilfe der
Langlöcher können die Stammhaltebleche
entsprechend den Stammdicken justiert werden.
5.6 Montage der Kette zum Einstellen der
Spaltkeilhöhe (Abb. 19-21)
Lösen Sie zuerst die Kontermutter vom Kettenhaken
(Abb. 19). Verschrauben Sie den Kettenhaken wie in
Abbildung 20 gezeigt am dafür vorgesehenen Loch
neben der Kettenhalterung hinter dem Spaltkeil. Die
Kette dient zum Begrenzen der Höhe des Spaltkeils.
Hierzu den Spaltkeil ca. an die gewünschte Position
fahren, das Gerät ausschalten (Abb. 29) und die
Kette entsprechend einhängen (Abb. 21).
5.7 Montage der Stammauflage (Abb. 22-26)
Die Stammauflage kann in 3 unterschiedlichen
Höhen montiert werden (Abb. 22):
Position A: max. Scheitlänge 520 mm
Position B: max. Scheitlänge 770 mm
Position C: max. Scheitlänge 1040 mm
Hierfür sind 3 Aufhängevorrichtungen in
unterschiedlichen Höhen am Holzspalter montiert.
Um die Stammauflage einzusetzen müssen zuerst
D
12
Anleitung_BT_LS_610_610D_SPK1:_ 26.01.2010 14:45 Uhr Seite 12

die Arretierhebel der entsprechenden
Aufhängevorrichtung nach oben geklappt werden
(Abb. 23), so dass diese senkrecht stehen (Abb. 24).
Daraufhin wird die Stammauflage von vorne in die
Aufhängevorrichtung geschoben (Abb. 25) und durch
Umlegen der Arretierhebel gesichert (Abb. 26).
5.8 Hydrauliköl einfüllen:
Der Holzspalter muss vor der ersten Inbetriebnahme
mit Öl befüllt werden. Lesen Sie hierzu den Abschnitt
7.3.2 „Wechseln des Hydrauliköls“
6. Bedienung
6.1 Planen Sie Ihre Arbeitsumgebung.
Arbeiten Sie sicher und sparen Sie Mühe, indem Sie
zuerst Ihre Arbeitsumgebung planen. Positionieren
Sie Ihre Stämme dort, wo sie leicht zu erreichen sind.
Legen Sie einen Platz zum Stapeln des Spaltholzes
fest oder laden Sie es auf einen danebenstehenden
Lastkarren oder einen anderen Träger/Karren.
6.2 Die Stämme zum Spalten vorbereiten.
Dieser Spalter nimmt Stämme auf, deren Länge max.
1040 mm und Durchmesser max. 320 mm sind. Nicht
versuchen grüne Stämme zu spalten. Trockene,
gelagerte Stämme spalten sich viel leichter und
werden sich nicht so oft verklemmen wie grünes
(nasses) Holz.
6.3 Verlegen Sie die Netzleitung.
Legen Sie eine geeignete Steckdose an, falls
notwendig auch eine geeignete
Verlängerungsleitung.
6.4 Spalter sicher aufstellen.
Der Holzspalter darf nur auf festem, ebenen
Untergrund aufgestellt werden. Es empfiehlt sich
einen Untergrund aus Beton oder Pflastersteinen zu
wäheln und die Räder mit Keilen zu blockieren. Der
Holzspalter darf nur in Bodenhöhe betrieben werden.
Es darf kein Material unter den Holzspalter gelegt
werden um die Höhe des Geräts zu verändern oder
um zu versuchen die Standfestigkeit zu erhöhen.
Sollte der Holzspalter schief und/oder wackelig
stehen muss er an einem anderen Standort
aufgestellt werden. Ein Betrieb auf weichen
Untergründen wie Rasen oder Kies ist nicht erlaubt,
da das Gerät während des Betriebes einsinken bzw.
kippen könnte.
6.5 Entlüften.
Die Entlüftungsschraube (Abb.33/Pos. A) muss
im Betrieb immer gelockert sein, um die einwand-
freie Funktion des Gerätes sicherzustellen. Lösen
Sie die Entlüftungsschraube vor jeder In-
betriebnahme um ca. 5 Umdrehungen und ziehen
Sie diese nach Gebrauch des Holzspalters wieder
an.
Siehe auch Hinweislabel (Abb. 39).
6.6 Stamm in den Holzspalter stellen.
Es können nur Hölzer gespalten werden die ebene
Schnittkanten aufweisen. Positionieren Sie den zu
spaltenden Holzstamm senkrecht und mittig auf der
Stammauflage, so dass sich der Spaltkeil über der
Mitte des Stammes befindet. Justieren Sie die
Stammhaltebleche mit Hilfe der Rändelschrauben so,
dass der Stamm ideal festgehalten werden kann.
Versuchen Sie niemals ein Stück Holz das nicht
gesichert ist zu spalten, schräg zu spalten oder
Hölzer mit schrägen Schnittkanten zu spalten. Dies
kann zu Verletzungen des Benutzers und Schäden
am Gerät führen!
6.7 Zweihandbetrieb.
Schalten Sie das Gerät mit dem grünen Einschalter
ein (Abb. 28/ Pos. A). Klappen Sie den Deckel über
den Ein-/Aus- Schalter (Abb. 29) um die Not-Aus
Funktion zu gewährleisten. Warten Sie einige
Sekunden während der Elektromotor hochläuft und
den erforderlichen Druck in der Hydraulikpumpe
aufbaut. Das Gerät ist betriebsbereit, wenn der
Spaltkeil vollständig ausgefahren ist.
Um den Stamm zu spalten, verfahren Sie folgen-
dermaßen:
쎲Drücken Sie die Betätigungshebel zusammen, so
dass der zu spaltende Stamm fest von den
Stammhalteblechen gefasst wird. (Abb. 30)
쎲Drücken Sie nun beide Betätigungshebel
gleichzeitig nach unten (Abb. 31). Der Spaltkeil
wird heruntergefahren und drückt das zu
spaltende Stück Holz gegen die Stammauflage,
wobei es gespalten wird. Wenn der Stamm
gespalten ist, lassen Sie die Betätigungshebel
los, der Spaltkeil fährt wieder hoch.
Achtung! Halten Sie hierbei das gespaltene Holz
mit den Stammhalteblechen weiterhin fest. Bei
längeren Holzstücken kann es vorkommen, dass
diese nicht komplett gespalten und vom Spaltkeil
mit hochgezogen werden. Diese müssen im
mehreren Schritten gespalten werden. Sie
beginnen z.B. mit der Stammauflage in der
untersten Position (Abb.22/Pos. C), spalten das
Holz in der mittleren Position (Abb. 22/Pos. B)
weiter und in der höchsten Position (Abb. 22/Pos.
D
13
Anleitung_BT_LS_610_610D_SPK1:_ 26.01.2010 14:45 Uhr Seite 13

A) wird der Stamm komplett durchgespalten.
Schalten Sie nach erfolgter Arbeit oder zum
Verstellen der Stammauflage das Gerät mit dem
roten Ausschalter (Abb. 28/ Pos.B) aus.
Achtung! Falls der Stamm nicht sofort gespalten
wird, erzwingen Sie es nicht durch
Aufrechterhalten der max. Spaltkraft für mehr als
5 Sekunden. Dies kann das Gerät beschädigen.
Es ist besser zu versuchen den Stamm neu auf
dem Spalter zu positionieren oder den Stamm
beiseite zu legen.
6.8 Stapeln Sie beim Arbeiten.
Dadurch erhalten Sie einen sichereren
Arbeitsbereich, weil er frei bleibt, und die
Stolpergefahr oder die Gefahr der Beschädigung des
Anschlusskabels wird vermeiden.
6.9 Vergessen Sie nicht die Entlüftungsschraube
(Bild 33/Pos. A) wieder anzuziehen, wenn Sie
mit dem Holzspalten fertig sind.
6.10 Lösen eines festgeklemmten Stammes:
1. Spaltkeil komplett ausfahren lassen.
2. Ein keilförmiges Holzstück auf der Stammauflage
positionieren.
3. Spaltkeil abfahren lassen. Der verklemmte
Stamm wird durch das keilförmige Holzstück
nach vorne gedrückt.
4. Diesen Vorgang mit immer größeren Keilen
wiederholen bis der verklemmte Stamm gelöst
ist.
Achtung!
Niemals auf den festgeklemmten Stamm
hämmern oder die Hände nahe am Stamm halten,
wenn Sie ihn lösen wollen.
쎲BEIM LÖSEN EINES FESTGEKLEMMTEN
STAMMES NIEMALS UM UNTERSTÜTZUNG
DURCH EINE ANDERE PERSON BITTEN.
쎲NICHT VERSUCHEN DEN STAMM DURCH
SCHLAGEN MIT EINEM WERKZEUG ZU
LÖSEN.
7. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
7.1 Reinigung
쎲Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
쎲Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
쎲Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
7.2 Transport und Lagerung
Transport:
1. Spaltkeil ganz nach unten fahren
2. Holzspalter ausschalten und Netzleitung
entfernen
3. Handschutzbleche zusammenklappen und mit
beiliegendem Klettverschluss (Abb. 2/Pos. 21)
sichern
4. Den Holzspalter am Transportgriff an die
gewünschte Position transportieren (Abb. 27)
Achtung! Der Holzspalter darf nur aufrecht
transportiert werden. Bei waagrechtem Transport
muss das Hydrauliköl abgelassen werden (Siehe
Kapitel 7.3.2)
Lagerung:
쎲Den Holzspalter nur in trockenen Räumen und in
aufrechter Position lagern
쎲Spaltkeil zum Lagern ganz nach unten fahren
7.3 Wartung
7.3.1 Schärfen des Spaltkeils
Nach langer Betriebsdauer und falls erforderlich, den
Keil mit einer feinzahnigen Feile schärfen und
sorgfältig Grate oder flache Stellen an der Kante
entfernen.
Achtung!
Bevor Wartungsarbeiten durchgeführt werden, das
Gerät von der Stromversorgung trennen!
D
14
Anleitung_BT_LS_610_610D_SPK1:_ 26.01.2010 14:45 Uhr Seite 14

15
D
7.3.2 Wechsel des Hydrauliköls (Bild 32-34)
Das Hydrauliköl alle 300 Betriebsstunden
erneuern.
1. Stellen Sie sicher, dass der Spaltkeil voll
ausgefahren ist.
2. Entfernen Sie die Öleinfüllschraube (Abb. 32).
3. Lockern Sie die Ölablassschraube (Abb. 34) und
stellen Sie ein Gefäß mit mindestens 4l
Fassungsvermögen unter die Ölablassschraube.
4. Drehen Sie die Ölablassschraube mit der Hand
ganz heraus, so dass das Öl in das Gefäß fließt.
5. Wenn das gesamte Öl abgelaufen ist, reinigen
Sie die Ölablassschraube und schrauben Sie
diese wieder ein.
6. Stecken Sie einen Trichter in die Öffnung der
Öleinfüllschraube und füllen Sie 2,4 Liter
Hydrauliköl ein.
7. Säubern Sie den Ölmessstab an der
Öleinfüllschraube und kontrollieren Sie den
Ölstand indem Sie den Ölmessstab in die
Öffnung der Öleinfüllschraube einstecken. Der
Ölpegel muss sich zwischen den beiden
Markierungen am Ölmessstab (Abb.37) befinden.
Zur Erstbefüllung des Holzspalters sind nur die
Schritte 2, 6 und 7 auszuführen.
Empfohlenes Hydrauliköl
Für den Hydraulikzylinder empfehlen wir die
folgenden Hydrauliköle:
SHELL TELLUS T22
ARAL VITAM Gf22
SP ENGERGOL HCP22
MOBIL DTE11
oder gleichwertiges

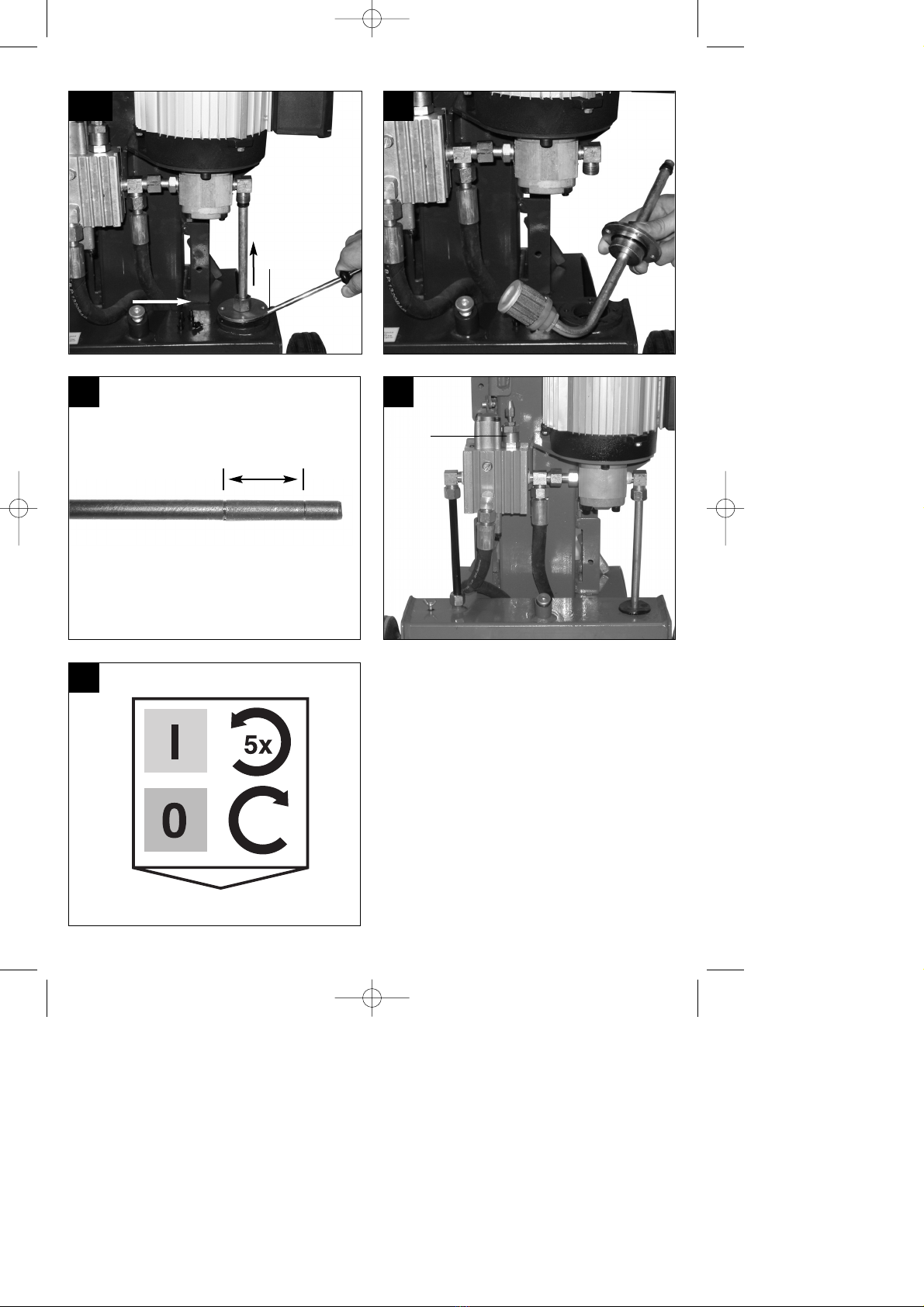

7.3.3 Reinigen/ Ersetzen des Ölfilters
Lösen Sie die Verschraubung der Hydraulikleitung
(Abb. 35a/Pos. A) und die vier Schrauben der
Abdichtungsplatte (Abb. 35a/ Pos.B). Anschließend
mit einem Schraubendreher vorsichtig die
Abdichtungsplatte heraushebeln, ohne diese zu
beschädigen (Abb. 35b/Pos. C).
Der Ölfilter kann mit der Hydraulikleitung durch
Drehung entnommen werden (Abb. 36). Reinigen Sie
den Ölfilter mit einem Lappen oder ersetzen Sie
diesen. Der Einbau erfolgt in umgekehrter
Reihenfolge.
7.3.4 Motorschutzschalter (Bild 1 / Pos. 20)
Wird der Motor längere Zeit überlastet, schaltet der
Motorschutzschalter die Stromzufuhr automatisch ab.
Nach ca. 1 Minute Wartezeit kann dieser durch
Eindrücken zurückgesetzt werden und der
Holzspalter ist wieder betriebsbereit.
7.3.5 Druckbegrenzungsventil (Bild 38 / Pos. A)
Das Druckbegrenzungsventil wurde Werksseitig
richtig eingestellt, und darf nicht verstellt werden.
7.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden:
쎲Typ des Gerätes
쎲Artikelnummer des Gerätes
쎲Ident- Nummer des Gerätes
쎲Ersatzteil- Nummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
8. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
Achtung! Das Altöl muss gemäß den gültigen
Bestimmungen entsorgt werden.
Anleitung_BT_LS_610_610D_SPK1:_ 26.01.2010 14:45 Uhr Seite 15

16
D
9. Fehlersuche
In der folgenden Tabelle sind Probleme, die bei der Nutzung des Holzspalters auftreten können und
empfohlene Abhilfemaßnahmen aufgeführt.
Problem Wahrscheinliche Ursache Abhilfemaßnahme
Motor startet nicht Motorschutzschalter hat ausgelöst Motor abkühlen lassen, und
Motorschutzschalter eindrücken
Stamm wird nicht gespalten Stamm nicht richtig positioniert
Stamm überschreitet zulässige
Abmessungen
Keil schneidet nicht
Öl-Leck
Druckeinstellschraube wurde
verstellt.
Postitionieren Sie den Stamm
richtig
Reduzieren Sie die Stammgröße
Schärfen Sie den Keil. Entfernen
Sie Grate und Kerben vom Keil
Kontaktieren Sie einen
autorisierten Fachhändler
Kontaktieren Sie einen
autorisierten Fachhändler
Der Stammschieber bewegt sich
ruckelnd oder mit starken
Vibrationen
Luft im Öl-Kreislauf Überprüfen sie den Ölstand.
Nachfüllen falls nötig.
Fall das Problem bestehen bleibt
wenden Sie sich an einen
autorisierten Fachhändler
Öl tritt am Zylinder oder an
anderen Punkten aus
Entlüftungsschraube während des
Betriebes nicht gelöst
Entlüftungsschraube während
Transport nicht festgezogen
Ölablassschraube nicht
festgezogen
Öldichtung abgenutzt
Entlüftungsschraube lösen
Entlüftungsschraube immer vor
Transport festziehen
Ölablassschraube festziehen
Kontaktieren Sie einen
autorisierten Fachhändler
Anleitung_BT_LS_610_610D_SPK1:_ 26.01.2010 14:45 Uhr Seite 16

17
GB
Table of contents
1. Safety regulations
2. Layout
3. Intended use
4. Technical data
5. Before starting the equipment
6. Operation
7. Cleaning, maintenance and ordering of spare parts
8. Disposal and recycling
9. Troubleshooting
Anleitung_BT_LS_610_610D_SPK1:_ 26.01.2010 14:45 Uhr Seite 17

18
GB
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
The corresponding safety information can be found
in the enclosed booklet.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout and items supplied (Fig. 1-2)
1. Splitter
2. Trunk support
3. Hand guards
4. Control lever
5. Trunk support holder
6. Supporting foot
7. Wheels
8. Switch/plug combination
9. Motor
10. Transport handle
11. Trunk holding plates with securing screws and
star nuts
12. Chain for adjusting the splitter height
13. Screws for switch/plug combination
14. Axle
15. Washers for axle
16. Securing split pins for axle
17. Chain hook
18. 1 canister of hydraulic oil
19. Funnel
20. Motor circuit breaker switch
21. Velcro fastener (transport brace for control lever)
22. Safety catch
23. Screws for safety catch
24. Washers for safety catch
25. Locking rings for safety catch
26. Nuts for safety catch
3. Proper use
The wood splitter is designed for splitting wood with
maximum lengths of 520/770/1040 mm and a
maximum diameter of 320 mm.
The trunk diameters given above are indicative only.
Thin pieces of wood can be very difficult to split if
they contain knot holes or have very tough fibers. On
the other hand, it may be possible to split thicker
pieces of wood if they have smooth and loose fibers.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data of the BT-LS 610
Voltage: 230 V ~ 50 Hz
Power rating: 2200 W
Idle speed: 2950 rpm
Protection type: IP 54
Max. splitting force: 6 t
Splitting lift: 480 mm
Splitting speed
Downwards: 0.032 m/s
Upwards: 0.12 m/s
Trunk holding capacity:
Diameter: 50 -320 mm
Length: 100 -1040 mm
Oil quantity: 2.4 l
Weight: 99 kg
Technical data of the BT-LS 610 D
Voltage: 400 V 3 ~ 50 Hz
Power rating: 2200 W
Idle speed: 2950 rpm
Protection type: IP 54
Anleitung_BT_LS_610_610D_SPK1:_ 26.01.2010 14:45 Uhr Seite 18

19
GB
Max. splitting force: 6 t
Splitting lift: 480 mm
Splitting speed
Downwards: 0.032 m/s
Upwards: 0.12 m/s
Trunk holding capacity:
Diameter: 50 -320 mm
Length: 100 -1040 mm
Oil quantity: 2.4 l
Weight: 99 kg
5. Before starting the equipment
5.1 Fitting the switch/plug combination (Fig. 3)
Install the switch/plug combination on the wood
splitter as shown in Figure 3. Use the four screws
(Fig. 2 / Item 13) for this purpose.
5.2 Fitting the transport handle (Fig. 4/5)
Remove the two screws in the transport handle using
an Allen key (Fig. 4). Place the transport handle over
the two holes in the cover on the rear cover of the
wood splitter and secure it with the two screws as
shown in Figure 5.
5.3 Fitting the wheels (Fig. 6-10)
Push a split pin (Fig. 2 / Item 16) through one of the
holes in the axle (Fig. 2 / Item 14) and bend it as
shown in Figure 6. Now slide a washer (Fig. 2 / Item
15) and a wheel (Fig. 2 / Item 7) over it (Fig. 7).
Guide the axle through the holes provided for it at the
bottom on the rear of the wood splitter (Fig. 8). Now
place the remaining wheel and washer on the axle
(Fig. 9) and secure it with the other split pin (Fig. 10).
5.4 Fitting the control lever and hand guards (Fig
11a-14)
Remove the pre-assembled securing screws from the
two hand guards by undoing the nuts and removing
the screws as shown in Figure 11a. Guide the hand
guards and control level, as shown in Figure 11b,
from the front into the wood splitter so that the ends of
the control lever project through the recesses
provided for it in the control rods (Fig. 12). Then
secure the hand guards using the previously
unassembled securing screws as shown in Figure 13
- 14a.
5.5 Fitting the trunk holding plates (Fig. 15a-18)
Undo the star nuts on the two trunk holding plates
(Fig. 2/Item 11) by turning these counter-clockwise as
shown in Figure 15a. You now have the trunk holding
plates, star nut A, washer B and fastening screw C
(Fig. 15b). Push the trunk holding plates through the
guide slots in the hand guards, as shown in Figure 16.
As you do this, ensure that the oval holes in the trunk
holding plates line up with the securing holes. Insert
the securing screws A from below through the oval
holes in the trunk holding plates and the holes in the
hand guards as shown in Figure 17 and secure then
by fitting the washers B and star nuts C to them from
above (Fig. 18). The trunk holding plates can be
adjusted to the trunk thickness using the oval holes.
5.6 Fitting the chain to adjust the splitter height
(Fig. 19-21)
First undo the lock nut on the chain hook (Fig. 19).
Secure the chain hook to the hole provided for it next
to the chain holder behind the splitter as shown in
Figure 20. The chain is designed to limit the height of
the splitter. To do this, move the splitter
approximately to the required position, switch off the
machine (Fig. 29) and attach the chain in the
appropriate position (Fig. 21).
5.7 Fitting the trunk support (Fig. 22-26)
The trunk support can be installed at three different
heights (Fig. 22):
Position A: Max. log length 520 mm
Position B: Max. log length 770 mm
Position C: Max. log length 1040 mm
There are three attachment devices at different
heights on the wood splitter for this purpose. To use
the trunk support, the locking levers on the
appropriate attachment device must be moved
upwards (Fig. 23) so that they are vertical (Fig. 24).
The trunk support must then be pushed into the
attachment device from the front (Fig. 25) and
secured by returning the locking levers to their
original positions (Fig. 26).
5.8 Filling with hydraulic oil
The wood splitter must be filled with oil before it is
started for the first time. Refer to section 10
“Changing the hydraulic oil”
Anleitung_BT_LS_610_610D_SPK1:_ 26.01.2010 14:45 Uhr Seite 19

6. Operation
6.1 Plan your work area.
To work in safety and save yourself a lot of effort,
plan your work area in advance. Position the trunks
where they are easy to reach. Allocate an area for
stacking the split wood or load it onto a wheelbarrow
or other means of transportation positioned to one
side.
6.2 Prepare the trunks for splitting.
This splitter can hold trunks with a maximum length
of 1040 mm and a maximum diameter of 320 mm. If
you cut branches or large logs, never cut any lengths
which exceed those specified. Never attempt to split
fresh trunks. Dried timber which has been in storage
is much easier to split than fresh (moist) wood and
will not stick so often.
6.3 Lay out the power cable.
Make sure that you have a suitable socket outlet
available and, if necessary, a suitable extension
cable.
6.4 Stand the splitter securely in an upright
position.
The wood splitter may only be placed on a firm, flat
surface. We recommend that you use a concrete or
paved surface and that you chock the wheels. The
wood splitter may only be operated at ground level.
Do not place any material under the wood splitter to
adjust the height of the machine or to attempt to
improve its stability. If the wood splitter is on an
angle and/or wobbly, move it to a different location.
Do not operate the machine on soft surfaces such as
a lawn or gravel since the machine could sink or tip
over during operation.
6.5 Ventilate.
The ventilation screw (Fig. 33 / Item A) must
always be undone during operation to ensure
that the machine operates correctly. Undo the
ventilation screw by 5 turns before you start the
machine and then tighten it again after using the
wood splitter.
See information label (Fig. 39).
6.6 Place the trunk in the wood splitter.
Only wood that has flat edges can be split in the
machine. Position the trunk you wish to split vertically
and centrally on the trunk support so that the splitter
is over the center of the trunk. Adjust the trunk
holding plates using the knurled screws so that the
trunk can be held perfectly. Never attempt to split a
piece of wood that is not secure, to split it at an angle
or to split wood with angled edges. This can result in
injury to the user and damage to the machine.
6.7 Two-hand operation.
Switch on the machine using the green ON switch
(Fig. 28 / Item A). Move the cover over the ON/OFF
switch (Fig. 29) to ensure that the Emergency Stop
function is active. Wait a few seconds whilst the
electric motor gets up to speed and the required
pressure builds up in the hydraulic pump. The
machine is ready for use when the splitter is fully
extended.
Proceed as follows to split the trunk
Press the control levers together so that the
trunk you wish to split is held secured by the
trunk holding plates (Fig. 30)
Now push the two control levers down at the
same time (Fig. 31). The splitter moves
downwards and presses the wood you wish to
split against the trunk support, splitting it as it
does so. When the trunk has been split, release
the control levers and the splitter will move
upwards again.
Important. Continue to hold the split wood with
the trunk holding plates. It may be that long
pieces of wood will not be split completely and
will therefore move upwards with the splitter.
These pieces of wood must therefore be split in
several stages. You can start, for example, with
the trunk support at its lowest position (Fig. 22 /
Item C), continue by splitting the wood in the
central position (Fig. 22 / Item B) and then finish
splitting the wood with the trunk support in its
highest position (Fig. 22 / Item A).
Switch off the machine at the red OFF switch (Fig. 28
/ Item B) after completing the work or to adjust the
trunk support.
Important!
If the trunk fails to split immediately, never
attempt to force it to split by maintaining the
pressure for more than a few seconds. This may
damage the machine. It is far more advisable to
try and reposition the trunk on the splitter or to
remove the trunk altogether and place it to one
side.
6.8 Stack while you are working.
By doing this you will make sure that you have a safe
area in which to work because you will keep it clear
of obstacles and prevent any risk of tripping over or
of the power cable becoming damaged.
20
GB
Anleitung_BT_LS_610_610D_SPK1:_ 26.01.2010 14:45 Uhr Seite 20
