EINHELL TE-VE 550 A User manual

TE-VE 550 A
Art.-Nr.: 43.041.55 I.-Nr.: 11016
9
DOriginalbetriebsanleitung
Absauganlage
GB Original operating instructions
Vacuum Extraction Machine
FInstructions d’origine
l’installation d’aspiration
IIstruzioni per l’uso originali
apparecchio di aspirazione
DK/ Original betjeningsvejledning
Nudsugningsanlæg
SOriginal-bruksanvisning
Spånsug
CZ Originální návod k obsluze
Odsávací zařízení
SK Originálny návod na obsluhu
odsávacieho zariadenia
NL Originele handleiding
Afzuiginstallatie
EManual de instrucciones original
Equipo de aspiración
FIN Alkuperäiskäyttöohje
Poistoimulaitteisto
SLO Originalna navodila za uporabo
Odsesovalne naprave
HEredeti használati utasítás
Elszívóberendezés
RO Instrucţiuni de utilizare originale
instalaţie de aspiraţie
GR Πρωτότυπες Οδηγίες χρήσης
Αναρροφητήρας
Anl_TE_VE_550_A_SPK9.indb 1Anl_TE_VE_550_A_SPK9.indb 1 17.06.2019 09:09:1317.06.2019 09:09:13

- 2 -
1
2
1
14
16
15
19
13
12
11
10
2
4
5
6
78
118132 AA
53
B
C
D
69
1
18
17
12
Anl_TE_VE_550_A_SPK9.indb 2Anl_TE_VE_550_A_SPK9.indb 2 17.06.2019 09:09:1817.06.2019 09:09:18

- 3 -
3 4
5 6
7 8
8
13 E E
13
12
E
12
B,C
B,C 12
129
D
D
D
D
C
C
C
C
3 2
Anl_TE_VE_550_A_SPK9.indb 3Anl_TE_VE_550_A_SPK9.indb 3 17.06.2019 09:09:2717.06.2019 09:09:27

- 4 -
9 10
11 12
13 14a
3 2
1
2
13
14
3
5 136
11
18
A
11
Anl_TE_VE_550_A_SPK9.indb 4Anl_TE_VE_550_A_SPK9.indb 4 17.06.2019 09:09:3017.06.2019 09:09:30

- 5 -
14b 15
16 17
17
A
11 A 11
15
19 4
Anl_TE_VE_550_A_SPK9.indb 5Anl_TE_VE_550_A_SPK9.indb 5 17.06.2019 09:09:3317.06.2019 09:09:33

D
- 6 -
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Montage
7. Betrieb
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung
Anl_TE_VE_550_A_SPK9.indb 6Anl_TE_VE_550_A_SPK9.indb 6 17.06.2019 09:09:3617.06.2019 09:09:36

D
- 7 -
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Anl_TE_VE_550_A_SPK9.indb 7Anl_TE_VE_550_A_SPK9.indb 7 17.06.2019 09:09:3617.06.2019 09:09:36

D
- 8 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

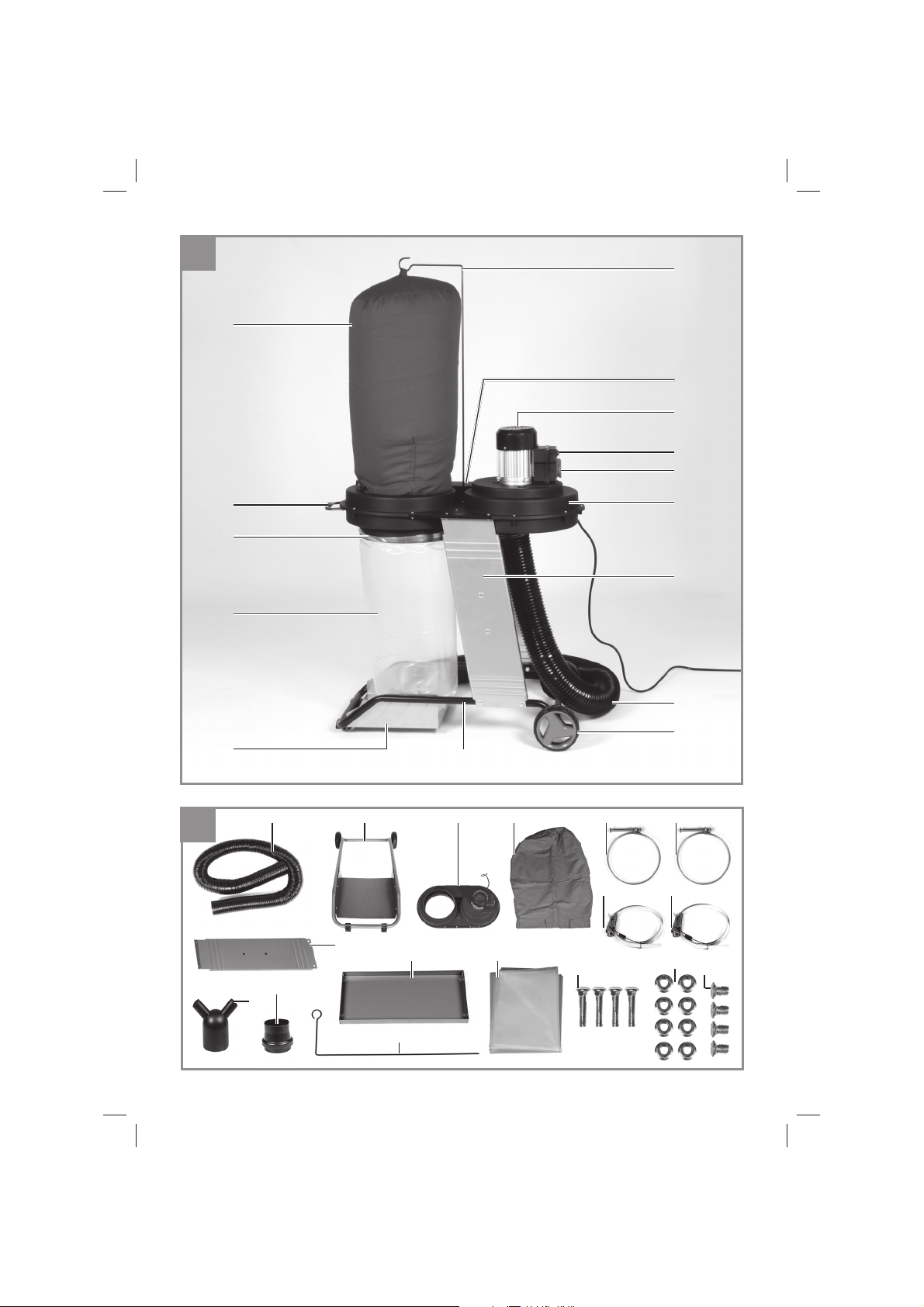

2.1 Gerätebeschreibung (Bild 1-2)
1. Staubsackhaken
2. Staubsack
3. Schnellspannvorrichtung Staubsack
4. Transportgriff
5. Schnellspannvorrichtung Fangsack
6. Fangsack
7. Bodenplatte
8. Fahrgestell
9. Stabilisierungsblech
10. Räder
11. Absaugschlauch
12. Seitenbleche
13. Kunststoffgehäuse
14. Loch für Staubsackhaken
15. Ein-/Ausschalter mit Automatikfunktion
16. Motor
17. Reduzierungsadapter
18. Anschlussadapter
19. Automatiksteckdose
Montagematerial
A. 2 x Schlauchbefestigung
B. 4 x Schraube für Stabilisierungsblech
C. 8 x Mutter
D. 4 x Schraube für Fahrgestell
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Staubsackhaken
• Staubsack
• Schnellspannvorrichtung Staubsack
• Schnellspannvorrichtung Fangsack
• Fangsack
• Fahrgestell
• Stabilisierungsblech
• Absaugschlauch
• 2 x Seitenblech
• Kunststoffgehäuse
• Anschlussadapter
• Montagematerial (siehe Punkt 1.2)
• Originalbetriebsanleitung
• Sicherheitshinweise
Anl_TE_VE_550_A_SPK9.indb 8Anl_TE_VE_550_A_SPK9.indb 8 17.06.2019 09:09:3617.06.2019 09:09:36

D
- 9 -
3. Bestimmungsgemäße
Verwendung
Die Absauganlage dient zum Absaugen von
Spänen und Staub, welche beim Bearbeiten von
Holz oder holzähnlichen Werkstoffen entstehen.
Verwenden Sie dieses Gerät nicht in einer Um-
gebung, in der Feuer- oder Explosionsgefahr
besteht.
Die Maschine darf nur nach ihrer Bestim-
mung verwendet werden!
Jede weitere darüber hinausgehende Verwen-
dung ist nicht bestimmungsgemäß. Für daraus
hervorgehen-de Schäden oder Verletzungen aller
Art haftet der Benutzer/Bediener und nicht der
Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Bestandteil der bestimmungsgemäßen Verwen-
dung ist auch die Beachtung der Sicherheitshin-
weise, sowie der Montageanleitung und Betriebs-
hinweise in der Bedienungsanleitung.
Personen, die die Maschine bedienen und war-
ten, müssen mit dieser vertraut und über mögli-
che Gefahren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhü-
tungs-vorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizini-
schen und sicherheitstechnischen Bereichen sind
zu beachten.
Veränderungen an der Maschine schließen eine
Haftung des Herstellers und daraus entstehende
Schäden gänzlich aus.
Trotz bestimmungsmäßiger Verwendung können
bestimmte Restrisikofaktoren nicht vollständig
ausgeräumt werden.
Bedingt durch Aufbau und Konstruktion der Ma-
schine können folgende Risiken auftreten:
• Gefahr durch Mängel an der Maschine.
Sind ein oder mehrere Teile der Maschine
defekt, ist der gebrauch der Maschine unter-
sagt. Defekte Teile müssen umgehend ausge-
tauscht werden. Es dürfen nur vom Hersteller
freigegebene Ersatzteile verwendet werden.
Veränderungen an der Maschine sind unter-
sagt.
• Gefahr durch elektrischen Schlag: Betreiben
sie die Maschine nur an einer Stromquelle,
die mit einem FI-Schalter mit einem Fehler-
strom von 30mA abgesichert ist! Steckdosen
müssen vorschriftsmäßig installiert, geerdet
und geprüft sein!
• Gefahr durch unbeabsichtigten Anlauf der
Maschine. Beim Entleeren des Spänefangsa-
ckes und bei Nichtbenutzung der Maschine
muss der Netzstecker gezogen werden!
• Gefahr durch Holzstaub.
Das Einatmen von Holzstaub ist gesundheits-
gefährdend! Tragen Sie beim Entleeren des
Fangsackes immer eine Staubschutzmaske.
Achten Sie beim Entsorgen des Späneabfalls
auf eine umweltgerechte Entsorgung!
• Feuergefahr.
Saugen Sie mit der Maschine niemals heiße
Gegenstände an!
• Gehörschäden bei Nichtverwendung des
nötigen Gehörschutzes.
• Gesundheitliche Emissionen von Holzstäu-
ben bei Verwendung in geschlossenen Räu-
men.
• Dieses Gerät ist nicht zur Aufnahme gefährli-
chen Staubs geeignet.
4. Technische Daten
Motor ................................220-240 V ~ 50-60 Hz
Motordrehzahl n₀.................................2850 min-1
Leistung Absauganlage ......................... 550 Watt
max. Leistungsaufnahme Automatik-Steckdose
................................................................. 2500 W
max. Leistungsaufnahme gesamt ............ 3050 W
max.Vakuum .......................................... 1600 Pa
max. Absaugvolumen .......................... 1150 m3/h
Absauganschluss ................................... 100 mm
Volumen Spänefangsack ................................65 l
Gewicht............................................... ca. 21,5 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 60335-2-69 ermittelt.
Schalldruckpegel LpA........................... 81,1 dB(A)
Unsicherheit KpA............................................3 dB
Schallleistungspegel LWA ..................... 95,1 dB(A)
Unsicherheit KWA ...........................................3 dB
Anl_TE_VE_550_A_SPK9.indb 9Anl_TE_VE_550_A_SPK9.indb 9 17.06.2019 09:09:3617.06.2019 09:09:36

D
- 10 -
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmä-
ßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls über-
prüfen.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
Gefahr!
Dieses Elektrowerkzeug erzeugt während des
Betriebs ein elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktive
oder passive medizinische Implantate beein-
trächtigen. Um die Gefahr von ernsthaften oder
tödlichen Verletzungen zu verringern, empfehlen
wir Personen mit medizinischen Implantaten
ihren Arzt und den Hersteller vom medizinischen
Implantat zu konsultieren, bevor die Maschine
bedient wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
• Die Absauganlage auspacken und auf even-
tuelle Transportbeschädigungen überprüfen.
• Die Maschine muss standsicher aufgestellt
werden.Vor Inbetriebnahme müssen alle
Abdeckungen und Sicherheitsvorrichtungen
ordnungsgemäß montiert sein.
• Bevor Sie den Ein- Ausschalter betätigen,
vergewissern Sie sich dass die Spänesäcke
gut befestigt sind!
• Überzeugen Sie sich vor dem Anschließen
der Maschine, dass die Daten auf dem
Typenschild mit den Netzdaten übereinstim-
men.
6. Montage
(Bild 1,3-15)
Gefahr! Vor allen Wartungs- Umrüst- und
Montagearbeiten an der Absaugablage ist
der Netzstecker zu ziehen.
• Lösen Sie die beiden Muttern (E) auf beiden
Seiten des Kunststoffgehäuses (13) (Bild 3).
• Führen Sie die Seitenbleche (12) über die
Schrauben am Kunststoffgehäuse (13) und
befestigen Sie sie mit den Muttern (E) (Bild
4-5).
• Setzen Sie das Stabilisierungsblech (9)
zwischen die Seitenbleche (12) und ver-
schrauben Sie es mit den Schrauben (B) und
Muttern (C) (Bild 6).
• Verschrauben Sie das Fahrgestell (8) mit
den Schrauben (D) und Muttern (C) an den
Seiten-blechen (12) (Bild 7).
• Fädeln Sie nun die Schnellspannvorrichtung
(3) durch die eingenähte Führung im Staub-
sack (2) (Bild 8-9).
• Stecken Sie den Staubsackhaken (1) in das
Loch für Staubsackhaken (14) am Kunststoff-
ge-häuse (13) und hängen Sie den Staub-
sack (2) am Staubsackhaken (1) ein (Bild 10).
• Stülpen Sie den Staubsack (2) so über die
obere Öffnung des Kunststoffgehäuses (13),
dass er die Öffnung komplett umschließt und
Anl_TE_VE_550_A_SPK9.indb 10Anl_TE_VE_550_A_SPK9.indb 10 17.06.2019 09:09:3617.06.2019 09:09:36

D
- 11 -
sichern Sie ihn mit der Schnellspannvorrich-
tung (3) (Bild 11).
• Ziehen Sie den Fangsack (6) so über die
untere Öffnung des Kunststoffgehäuses (13),
dass er die Öffnung komplett umschließt und
sichern Sie ihn mit der Schnellspannvorrich-
tung (5) (Bild 12).
• Führen Sie eine Schlauchbefestigung (A)
über den Absaugschlauch (11). Stecken Sie
nun den Absaugschlauch (11) bis zum An-
schlag auf den Absauganschluss des Gerä-
tes und befestigen Sie ihn mit der Schlauch-
klemme (A) an selbigem (Bild 13).
• Sollen Geräte mit einem Absauganschluss-
Durchmesser von 100 mm an der Absaug-
anlage angeschlossen werden, so führen
Sie eine Schlauchbefestigung (A) über den
Absaugschlauch (11). Stecken Sie nun den
Anschlussadapter (18) bis zum Anschlag in
den Absaugschlauch (11) und sichern Sie
ihn, indem Sie die Schlauchbefestigung (A)
anziehen (Bild 14-15). Stecken Sie nun den
Anschlussadapter (18) auf den Absaugan-
schluss des entsprechenden Gerätes.
• Sollen Geräte mit einem Absauganschluss-
Durchmesser von 36 mm betrieben werden,
so stecken Sie den Reduzierungsadapter
(17) auf das freie Ende des Absaug-
schlauches (11) und befestigen ihn mit der
Schlauchklemme (A) an selbigem (Bild 14-
15). Am Reduzierungsadapter (17) können
nun ein oder zwei Absaugschläuche mit
einem Durchmesser von 36 mm angeschlos-
sen werden. Zum Betrieb mit nur einem 36
mm-Schlauch lassen Sie den Verschluss-
stopfen auf der zweiten Öffnung des Redu-
zierungsadapters (17). Zum Betrieb mit zwei
36-mm Schläuchen entfernen Sie den Ver-
schlussstopfen und benutzen beide 36 mm-
Anschlüsse des Reduzierungsadapters (17).
7. Betrieb
7.1 Einschalten (Bild 1,16)
• Überprüfen ob Absaugschlauch (11) fest an
der Absauganlage und am Absaugadapter
der Holzbearbeitungsmaschine angeschlos-
sen ist
• Überprüfen ob die Spänesäcke (2/6) gut be-
• festigt sind.
• Absauganlage durch drücken der Taste „I“
einschalten.
• Holzbearbeitungsmaschine einschalten.
7.2 Ausschalten (Bild 16)
• Holzbearbeitungsmaschine ausschalten
• Absauganlage durch drücken der Taste „0“
ausschalten.
7.3 Ein- und Ausschalten im Automatikbe-
trieb (Bild 16)
• Der Ein-/Ausschalter (15) hat drei Schaltpo-
sitionen:
Schalterstellung 0 : Aus
Schalterstellung - : Ein
Schalterstellung AUTO: Automatikbetrieb
(Absauganlage wird über ein Elektrowerk-
zeug ein- und ausgeschaltet).
• Schließen Sie das Netzkabel Ihres Elektro-
werkzeugs an die Automatiksteckdose (19)
an.
• Verbinden Sie den Absaugschlauch (11) mit
dem Stauabsauganschluss ihres Elektro-
werkzeugs. Achten Sie auf festen Sitz und
luftdichte Verbindung der Geräte
• Stellen Sie den Schalter (15) der Absaugan-
lage auf Position „AUTO“ = Automatikbetrieb.
• Sobald sie jetzt das Elektrowerkzeug ein-
schalten, schaltet sich die Absauganlage ein.
• Wenn Sie Ihr Elektrowerkzeug ausschalten,
schaltet sich die Absauganlage mit einer vor-
eingestellten Verzögerung aus.
7.4 Leeren des Spänefangsackes
Den Spänefangsack (6) regelmäßig kontrollieren
und entleeren!
• Achtung: Netzstecker ziehen!
• Gefüllten Spänefangsack mit einer Hand fest-
• halten.
• Öffnen der Schnellspannvorrichtung (5)
• Sack entnehmen und Inhalt umweltgerecht
entsorgen.
• Sack wieder auf die Halterung aufstecken
und
• mit Schnellspannvorrichtung (5) befestigen.
7.5 Transport (Abb. 17)
Die Absauganlage verfügt über ein serienmäßi-
ges Fahrgestell (8).
Zum Transport Absauganlage am Transportgriff
(4) leicht anheben und an den gewünschten Platz
fahren.
Anl_TE_VE_550_A_SPK9.indb 11Anl_TE_VE_550_A_SPK9.indb 11 17.06.2019 09:09:3617.06.2019 09:09:36

D
- 12 -
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
8.2 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Anl_TE_VE_550_A_SPK9.indb 12Anl_TE_VE_550_A_SPK9.indb 12 17.06.2019 09:09:3717.06.2019 09:09:37

D
- 13 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_TE_VE_550_A_SPK9.indb 13Anl_TE_VE_550_A_SPK9.indb 13 17.06.2019 09:09:3717.06.2019 09:09:37

D
- 14 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile*
Verbrauchsmaterial/ Verbrauchsteile* Staubfangsack, Fangsack
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TE_VE_550_A_SPK9.indb 14Anl_TE_VE_550_A_SPK9.indb 14 17.06.2019 09:09:3717.06.2019 09:09:37

D
- 15 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TE_VE_550_A_SPK9.indb 15Anl_TE_VE_550_A_SPK9.indb 15 17.06.2019 09:09:3717.06.2019 09:09:37

D
- 16 -
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
• Ersatzteile bestellen
• Aktuelle Preisauskünfte
• Verfügbarkeiten der Ersatzteile
• Servicestellen Vorort für Benzingeräte
• Defekte Geräte anmelden
• Garantieverlängerungen (nur bei bestimmten Geräten)
• Bestellverfolgung
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TE_VE_550_A_SPK9.indb 16Anl_TE_VE_550_A_SPK9.indb 16 17.06.2019 09:09:3717.06.2019 09:09:37

GB
- 17 -
Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Replacing the power cable
8. Cleaning, maintenance and ordering of spare parts
9. Disposal and recycling
10. Storage
Anl_TE_VE_550_A_SPK9.indb 17Anl_TE_VE_550_A_SPK9.indb 17 17.06.2019 09:09:3817.06.2019 09:09:38

GB
- 18 -
Danger! - Read the operating instructions to reduce the risk of injury
Caution! Wear ear-muffs. The impact of noise can cause damage to hearing.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Anl_TE_VE_550_A_SPK9.indb 18Anl_TE_VE_550_A_SPK9.indb 18 17.06.2019 09:09:3817.06.2019 09:09:38

GB
- 19 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1-2)
1. Dust bag hook
2. Dust bag
3. Quick clamp device for dust bag
4. Transportation handle
5. Quick clamp device for debris bag
6. Debris bag
7. Base plate
8. Chassis
9. Strengthening plate
10. Wheels
11. Extractor hose
12. Side panels
13. Plastic housing
14. Hole for dust bag hook
15. ON/OFF switch with automatic function
16. Motor
17. Reduction adapter
18. Connection adapter
19. Automatic socket-outlet
Assembly material
A. 2 x Hose fastening
B. 4 x Screw for strengthening plate
C. 8 x Nut
D. 4 x Screw for chassis
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Dust bag hook
• Dust bag
• Quick clamp device for dust bag
• Quick clamp device for debris bag
• Debris bag
• Chassis
• Strengthening plate
• Suction hose
• 2 x Side plate
• Plastic housing
• Connection adapter
• Assembly material (see point 1.2)
• Original operating instructions
• Safety instructions
Anl_TE_VE_550_A_SPK9.indb 19Anl_TE_VE_550_A_SPK9.indb 19 17.06.2019 09:09:3817.06.2019 09:09:38

GB
- 20 -
3. Proper use
The vacuum extraction system is designed for ex-
tracting chippings and dust arising from the pro-
cessing of wood or wood-type materials. Never
use this equipment in an environment where there
is a risk of fire and explosion.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
To use the machine properly you must also obser-
ve the safety regulations, the assembly instruc-
tions and the operating instructions to be found in
this manual.
All persons who use and service the machine
have to be acquainted with this manual and must
be informed about the machine’s potential ha-
zards.
It is also imperative to observe the accident pre-
vention regulations in force in your area.
The same applies for the general rules of occupa-
tional health and safety.
The manufacturer shall not be liable for any chan-
ges made to the machine nor for any damage
resulting from such changes.
Even when the machine is used as prescribed it
is still impossible to eliminate certain residual risk
factors.
The following hazards may arise in connection
with the machine’s design and construction:
• Hazard due to machine defects:
If one or more parts of the machine are de-
fective, the use of the machine is prohibited.
Defective parts must be replaced immediate-
ly. Only replacement parts which have been
approved by the manufacturer may be used.
It is prohibited to make any changes to the
machine.
• Hazard due to electric shock:
Only operate the machine at a power source
which is protected by a residual-current circuit
breaker with a residual current of 30 mA!
Socket-outlets must be properly installed,
earthed and tested!
• Hazard due to unintentional start-up of the
machine:The power plug must be removed
from the socket-outlet before emptying the
sawdust bag and also when the machine is
not in use!
• Hazard due to wood dust:The inhalation of
wood dust is a health hazard! Always wear a
protective dust mask when emptying the de-
bris bag.When disposing of sawdust waste,
make sure you do so in an environmentally-
friendly fashion!
• Fire hazard: Never use the machine to extract
hot objects!
• Damage to hearing if ear-muffs are not used
as necessary.
• Harmful emissions of wood dust when used
in closed rooms.
• This appliance is not suitable for the collec-
tion of dangerous dust.
4. Technical data
Motor ................................220-240 V ~ 50-60 Hz
Motor speed n0..................................... 2850 rpm
Power P ..................................................... 550 W
Max. power consumption of the
automatic socket-outlet: .......................... 2500 W
Max. total power consumption: ................ 3050 W
Max. vacuum .......................................... 1600 Pa
Max. extraction volumes ...................... 1150 m3/h
Extractor socket ..................................... 100 mm
Sawdust bag volumes ....................................65 l
Weight ................................................ ca. 21.5 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60335-2-69.
LpA sound pressure level ..................... 81,1 dB(A)
KpA uncertainty ............................................. 3 dB
LWA sound power level ....................... 95,1 dB(A)
KWA uncertainty .............................................3 dB
Wear ear-muffs.
The impact of noise can cause damage to hea-
ring.
Anl_TE_VE_550_A_SPK9.indb 20Anl_TE_VE_550_A_SPK9.indb 20 17.06.2019 09:09:3817.06.2019 09:09:38
