Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichti-
gung durchgeführt werden.
Anl_GC_DW_1000_N_SPK7.indb 3Anl_GC_DW_1000_N_SPK7.indb 3 23.08.2016 10:08:4023.08.2016 10:08:40

D
- 4 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
Gefahr!
Die Pumpe muss über eine Fehlerstrom-
Schutzeinrichtung (RCD) mit einem Bemes-
sungsfehlerstrom von nicht mehr als 30 mA
versorgt werden (nach VDE 0100 Teil 702 und
738).
Das Gerät ist nicht zum Einsatz in Schwimm-
becken, Planschbecken jeder Art und sons-
tigen Gewässern geeignet, in welchen sich
während des Betriebs Personen oder Tiere
aufhalten können. Ein Betrieb des Gerätes
während des Aufenthalts von Mensch oder
Tier im Gefahrenbereich ist nicht zulässig.
Fragen Sie Ihren Elektrofachmann!
• Bevor Sie das Gerät in Betrieb nehmen, las-
sen Sie fachmännisch prüfen, ob die Erdung,
Nullung oder Fehlerstromschutzschaltung
den Sicherheitsvorschriften der Energie-
Versorgungsunternehmen entsprechen und
einwandfrei funktionieren.
• Die elektrischen Steckverbindungen sind vor
Nässe zu schützen.
• Bei Überschwemmungsgefahr die Steckver-
bindungen im überflutungssicheren Bereich
anbringen.
• Die Förderung von aggressiven Flüssig-
keiten, sowie die Förderung von abrasiven
(schmirgelnden) Stoffen ist auf jeden Fall zu
vermeiden.
• Das Gerät ist vor Frost zu schützen.
• Das Gerät ist vor Trockenlauf zu schützen.
• Der Zugriff von Kindern ist durch geeignete
Maßnahmen zu verhindern.
2. Gerätebeschreibung und
Lieferumfang

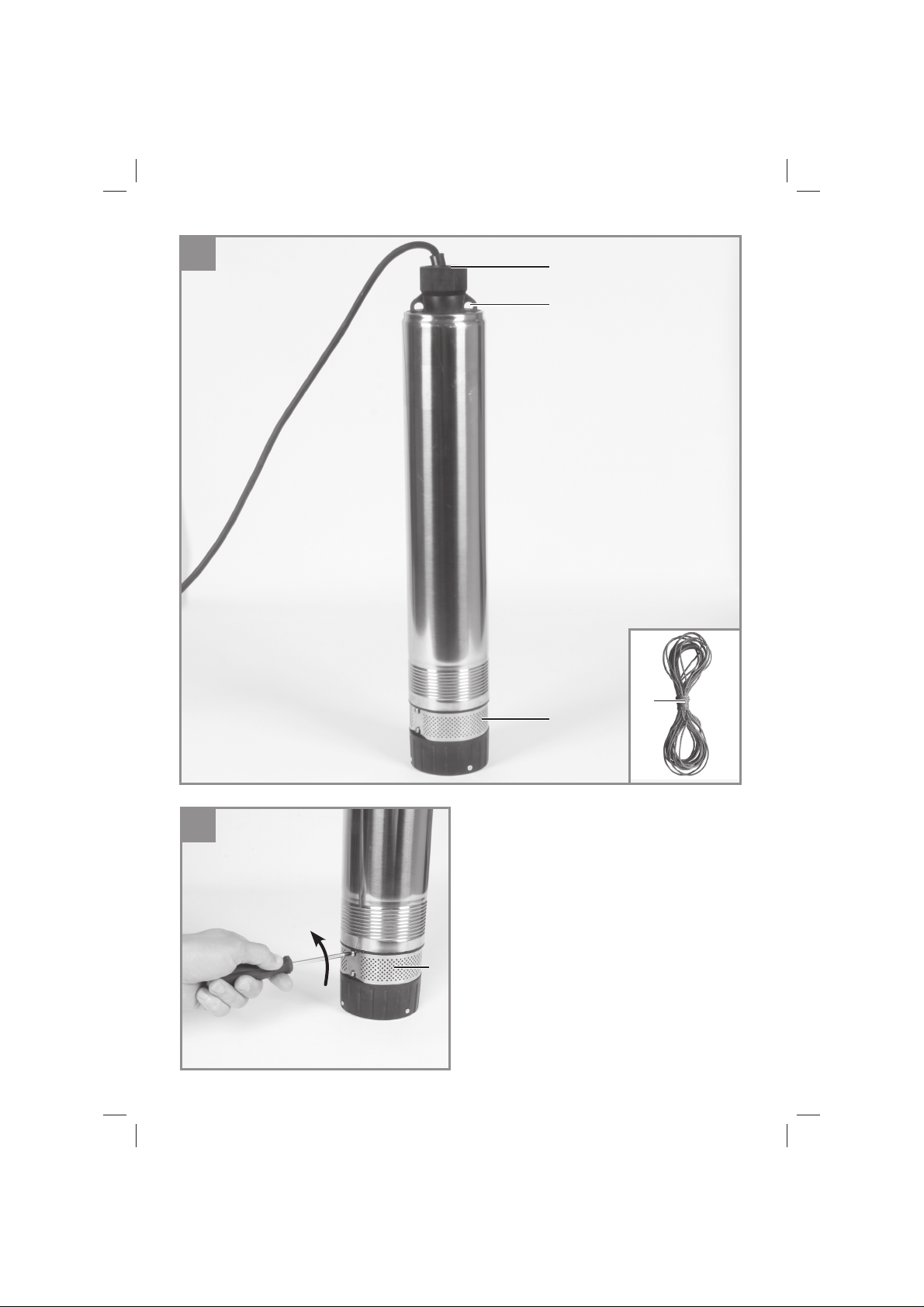

2.1 Gerätebeschreibung (Bild 1)
1. Schlauchanschluss
2. Aufhängeösen
3. Schmutzsieb
4. Befestigungsseil
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Tiefbrunnenpumpe
• Befestigungsseil
• Originalbetriebsanleitung
Anl_GC_DW_1000_N_SPK7.indb 4Anl_GC_DW_1000_N_SPK7.indb 4 23.08.2016 10:08:4023.08.2016 10:08:40

D
- 5 -
3. Bestimmungsgemäße
Verwendung
Das von Ihnen erworbene Gerät ist für die För-
derung von Wasser mit einer maximalen Tempe-
ratur von 35° C bestimmt. Das Gerät darf nicht
für andere Flüssigkeiten, insbesondere nicht für
Motorenkraftstoffe, Reinigungsmittel und sonstige
chemische Produkte verwendet werden!
Das Gerät findet überall dort Anwendung, wo
Wasser umgefördert werden muss, z.B. im Haus-
halt, im Garten, und vielen Anwendungen mehr.
Es darf nicht für den Betrieb von Schwimmbecken
verwendet werden!
Bei Benutzung des Gerätes in Gewässern mit
natürlichem, schlammigem Boden stellen Sie das
Gerät leicht erhöht auf, z.B. auf Ziegelsteinen.
Für Dauerbenutzung, z.B. als Umwälzpumpe im
Teich, ist das Gerät nicht bestimmt. Die zu erwar-
tende Lebenszeit des Gerätes wird sich dadurch
deutlich verkürzen, da das Gerät nicht für eine
andauernde Belastung konstruiert wurde.
Das Gerät darf nur nach ihrer Bestimmung ver-
wendet werden. Jede weitere darüber hinausge-
hende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verlet-
zungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Durch Auslaufen von Schmieröl/Schmiermittel
kann das Wasser verunreinigt werden.
4. Technische Daten
Netzanschluss .......................220-240 V ~ 50 Hz
Aufnahmeleistung ............................... 1000 Watt
Fördermenge max. ..................................6500 l/h
Förderhöhe max. ......................................... 45 m
Eintauchtiefe max. ....................................... 19 m
Wassertemperatur max. .............................. 35°C
Schlauchanschluss .............ca. 42 mm (11/4“) IG
Fremdkörper max.: .............................Klarwasser
Schutzart: .....................................................IPX8
Netzleitung................................................... 22 m
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
5.1 Die Installation
Die Installation des Gerätes erfolgt entweder:
• Stationär mit fester Rohrleitung
oder
• Stationär mit flexibler Schlauchleitung
• Druckschlauch oder -rohr mit passendem An-
schluss am Druckanschluss (1) anschließen.
• Befestigungsseil (4) an der Aufhängeöse
(Bild 1/Pos. 2) festbinden.
Hinweis:
Klären Sie vor dem Betrieb der Pumpe mögliche
Sonderbedingungen für die Installation!
Wenn z.B. ein Stromausfall, eine Verschmutzung
oder eine defekte Abdichtung zu Sachschäden
führen können, sind zusätzliche Schutzmaßnah-
men zu installieren.
Diese Schutzmaßnahmen sind zum Beispiel:
Parallel laufende Pumpen auf einem getrennt
abgesicherten Stromkreis, Feuchtigkeitssensoren
zur Abschaltung, und ähnliche Sicherheitseinrich-
tungen.
In Zweifelsfällen lassen Sie sich unbedingt von
einem Sanitärfachmann beraten.
Bei der Installation ist zu beachten, dass das Ge-
rät niemals freihängend an die Druckleitung oder
am Stromkabel montiert werden darf. Das Gerät
muss an die dafür vorgesehenen Aufhängeösen
aufgehängt werden.
Der Pumpenschacht sollte eine ausreichende
Größe haben.
Anl_GC_DW_1000_N_SPK7.indb 5Anl_GC_DW_1000_N_SPK7.indb 5 23.08.2016 10:08:4023.08.2016 10:08:40

D
- 6 -
5.2 Der Netzanschluss
Gefahr!
Das von Ihnen erworbene Gerät ist bereits mit
einem Schutzkontaktstecker versehen. Das
Gerät ist bestimmt für den Anschluss an eine
Schutzkontaktsteckdose mit 220-240 V ~ 50
Hz.Vergewissern Sie sich, dass die Steckdose
ausreichend abgesichert ist (mind. 6 A) und ein-
wandfrei in Ordnung ist. Führen Sie den Netzste-
cker in die Steckdose ein und das Gerät ist somit
betriebsbereit.
Gefahr!
Diese Arbeit ist nur von einem Fachmann des
Elektrohandwerks oder vom Kundendienst durch-
zuführen, um Gefährdungen zu vermeiden.
6. Bedienung
Nachdem Sie diese Installations- und Betriebsan-
weisung genau gelesen haben, können Sie unter
Beachtung folgender Punkte das Gerät in Betrieb
nehmen:
• Prüfen Sie, dass die Druckleitung ordnungs-
gemäß angebracht wurde.
• Vergewissern Sie sich, dass der elektrische
Anschluss 220-240 V ~ 50 Hz beträgt.
• Überprüfen Sie den ordnungsgemäßen Zu-
stand der elektrischen Steckdose.
• Vergewissern Sie sich, dass niemals Feuch-
tigkeit oder Wasser an den Netzanschluss
kommt.
• Pumpe am Befestigungsseil in den Brunnen
oder Schacht ablassen.
• Bitte darauf achten, dass die Pumpe komplett
unter Wasser ist und ca. 10 cm über dem
Boden.
• Vermeiden Sie, dass das Gerät trocken läuft.
• Zum Ausschalten des Gerätes ziehen Sie
bitte den Netzstecker aus der Steckdose.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
• Vor jeder Wartungsarbeit den Netzstecker
ziehen.
• Bei transportabler Verwendung sollte das Ge-
rät nach jedem Gebrauch mit klarem Wasser
gereinigt werden.
• Befestigungsschrauben des Schmutzsiebes
(Bild 1/Pos. 3) lösen und Schmutzsieb und
Ansaugbereich reinigen.
• Schmutzsieb wieder befestigen.
8.1 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.2 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
Anl_GC_DW_1000_N_SPK7.indb 6Anl_GC_DW_1000_N_SPK7.indb 6 23.08.2016 10:08:4023.08.2016 10:08:40

D
- 7 -
10. Fehlersuchplan
Störungen Ursachen Abhilfe
Gerät läuft nicht an - Netzspannung fehlt - Netzspannung überprüfen
Gerät fördert nicht - Einlaufsieb verstopft
- Druckschlauch geknickt
- Einlaufsieb mit Wasserstrahl reini-
gen
- Knickstelle beheben
Fördermenge unge-
nügend
- Einlaufsieb verstopft
- Leistung verringert, durch stark
verschmutzte und schmirgelnde
Wasserbeimengungen
- Einlaufsieb reinigen
- Gerät reinigen und Verschleißteile
ersetzen
Gerät schaltet nach
kurzer Laufzeit ab
- Motorschutz schaltet das Gerät we-
gen zu starker Wasserverschmut-
zung ab
- Wassertemperatur zu hoch, Motor-
schutz schaltet ab
- Netzstecker ziehen und Gerät so-
wie Schacht reinigen
- Auf maximale Wassertemperatur
von 35° C achten!
Anl_GC_DW_1000_N_SPK7.indb 7Anl_GC_DW_1000_N_SPK7.indb 7 23.08.2016 10:08:4023.08.2016 10:08:40

D
- 8 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_GC_DW_1000_N_SPK7.indb 8Anl_GC_DW_1000_N_SPK7.indb 8 23.08.2016 10:08:4023.08.2016 10:08:40

D
- 9 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Pumpenrad
Verbrauchsmaterial/ Verbrauchsteile*
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_GC_DW_1000_N_SPK7.indb 9Anl_GC_DW_1000_N_SPK7.indb 9 23.08.2016 10:08:4123.08.2016 10:08:41

D
- 10 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_GC_DW_1000_N_SPK7.indb 10Anl_GC_DW_1000_N_SPK7.indb 10 23.08.2016 10:08:4123.08.2016 10:08:41

D
- 11 -
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
• Ersatzteile bestellen
• Aktuelle Preisauskünfte
• Verfügbarkeiten der Ersatzteile
• Servicestellen Vorort für Benzingeräte
• Defekte Geräte anmelden
• Garantieverlängerungen (nur bei bestimmten Geräten)
• Bestellverfolgung
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_GC_DW_1000_N_SPK7.indb 11Anl_GC_DW_1000_N_SPK7.indb 11 23.08.2016 10:08:4123.08.2016 10:08:41

GB
- 12 -
Danger! - Read the operating instructions to reduce the risk of inquiry
This equipment can be used by children of 8 years and older and by
people with limited physical, sensory or mental capacities or those
with no experience and knowledge if they are supervised or have re-
ceived instruction in how to use the equipment safely and understand
the dangers which result from such use. Children are not allowed to
play with the equipment. Unless supervised, children are not allowed
to clean the equipment and carry out user-level maintenance work.
Anl_GC_DW_1000_N_SPK7.indb 12Anl_GC_DW_1000_N_SPK7.indb 12 23.08.2016 10:08:4123.08.2016 10:08:41

GB
- 13 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
Danger!
The pump must be powered via an earth-
leakage circuit breaker (RCD) with a rated
fault current of no more than 30 mA (accor-
ding to VDE 0100 Part 702 and 738).
The equipment is not designed for use in
swimming pools and paddling pools of any
kind or other bodies of water in which people
or animals may be present during operation.
It is prohibited to operate the equipment if a
person or animal is in the danger area. Ask
your electrician!
• Before you put the equipment into opera-
tion, arrange for a specialist to check that
the earthing, protective multiple earthing or
residual-current operated circuit-breaker cir-
cuit comply with the safety regulations of the
power supply company and work correctly.
• The electrical plug-in connections must be
protected from wet conditions.
• If there is a risk of flooding, place the plug-in
connections in an area which is safe from
flooding.
• Strictly avoid pumping aggressive liquids and
abrasive substances.
• Protect the equipment from frost.
• Protect the equipment from dry running.
• Take suitable measures to keep the equip-
ment out of the reach of children.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Pressure connector
2. Suspension eyelets
3. Dirt screen
4. Securing cable
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Deep well pump
• Securing cable
• Original operating instructions
Anl_GC_DW_1000_N_SPK7.indb 13Anl_GC_DW_1000_N_SPK7.indb 13 23.08.2016 10:08:4223.08.2016 10:08:42

GB
- 14 -
3. Proper use
The equipment you have purchased is designed
to pump water with a maximum temperature of
35 °C.This equipment must never be used for
other liquids, especially not for engine fuels,
cleaning agents and other chemically-based
products!
The equipment can be used wherever you want to
move water, e.g. in the house, in the garden, and
for many other applications. It must not be used to
operate swimming pools!
If you want to use the equipment in bodies of wa-
ter with a natural, muddy bottom, place the equip-
ment in a slightly elevated position, e.g. on bricks.
The equipment is not designed for continuous
operation, e.g. as a circulating pump in a pond. In
this case the equipment’s anticipated life will be
greatly shortened because the equipment was
not designed for continuous loading.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
The water may be contaminated by escaping lub-
ricating oil/lubricant.
4. Technical data
Mains connection....................220-240 V ~ 50 Hz
Power rating............................................. 1000 W
Max. pumping rate ...................................6500 l/h
Max. delivery head....................................... 45 m
Max. submersion depth................................ 19 m
Max. water temperature ............................... 35°C
Hose connection...........approx. 42 mm (11/4“) IG
Max. size of foreign bodies:.................clear water
Protection type..............................................IPX8
Power cable ................................................. 22 m
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
5.1 Installation
The equipment can be installed either:
• Stationary with a rigid pipe line
or
• Stationary with a flexible hose line
• Connect the pressure hose or pipe to the
pressure connector (1) using a suitable con-
nector.
• Fasten the securing cable (4) to the suspensi-
on eyelet (Fig. 1/Item 2).
Notice!
Before you use the pump, clarify any possible
special conditions which need to be fulfilled for
the installation!
For example, additional safety measures may be
needed if damage to property could result from a
power failure, soiling or a defective gasket.
Examples of such safety measures:
Pumps running in parallel on a separately protec-
ted power circuit, moisture sensors for switching
offthe pumps, and similar safety arrangements.
Be sure to consult a professional plumber if you
have any doubt.
When installing, never hang the equipment by the
discharge line or by the power cable.The device
must be hung up by the provided suspension
eyelets.
The pump shaft should be large enough.
Anl_GC_DW_1000_N_SPK7.indb 14Anl_GC_DW_1000_N_SPK7.indb 14 23.08.2016 10:08:4223.08.2016 10:08:42

GB
- 15 -
5.2 Mains connection
Danger!
The equipment you have purchased comes with
an earthing-pin plug. The equipment is designed
for connection to a socket outlet with earthing
contact for 220-240 V ~ 50 Hz. Make sure that the
socket-outlet is sufficiently fused (at least 6 A)
and in good working order. Insert the power plug
in the socket-outlet and the equipment is ready
for operation.
Danger!
To rule out danger, this work must be left strictly to
a specialist electrician or Customer Service.
6. Operation
You can put the equipment into operation after
you have thoroughly read the installation and ope-
rating instructions. Pay attention to the following
points:
• Check that the discharge line is fitted correct-
ly.
• Make sure that the electrical connection is
220-240 V ~ 50 Hz.
• Check that the electrical socket-outlet is in
good working order.
• Make sure that no moisture or water can ever
reach the power connection.
• Lower the pump into the well or shaft using
the securing cable.
• Ensure that the pump is completely under the
surface of the water and approx. 10 cm above
the bottom.
• Make sure that the equipment does not run
dry.
• To switch off the equipment, pull the power
plug out of the socket outlet.
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
Danger!
• Unplug the power plug prior to any mainte-
nance work.
• For mobile applications, the equipment
should be cleaned with clear water after every
usage.
• Undo the fastening screws on the dirt screen
(Figure 1/Item 3) and clean the dirt screen
and intake section.
• Insert the dirt screen again.
8.1 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.2 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
• Type of machine
• Article number of the machine
• Identification number of the machine
• Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit.The raw
materials in this packaging can be reused or
recycled.The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse.The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offices.
Anl_GC_DW_1000_N_SPK7.indb 15Anl_GC_DW_1000_N_SPK7.indb 15 23.08.2016 10:08:4223.08.2016 10:08:42

GB
- 16 -
10. Troubleshooting guide
Faults Cause Remedy
The equipment
does not start
- Power supply not connected - Check power supply
The equipment
does not pump
- Intake sieve clogged
- Discharge hose kinked
- Clean intake sieve with water jet
- Unkink the hose
Insufficient pumping
rate
- Intake sieve clogged
- Performance reduced due to heavi-
ly contaminated and abrasive water
impurities
- Clean intake sieve
- Clean equipment and replace wear
parts
The equipment swit-
ches offafter briefly
running
- Motor circuit-breaker switches the
equipment offdue to excessive wa-
ter contamination
- Water temperature too high; motor
circuit-breaker switches the equip-
ment off
- Unplug power plug and clean
equipment and shaft
- Ensure that maximum permissible
water temperature (35 °C) is not
exceeded
Anl_GC_DW_1000_N_SPK7.indb 16Anl_GC_DW_1000_N_SPK7.indb 16 23.08.2016 10:08:4223.08.2016 10:08:42

GB
- 17 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anl_GC_DW_1000_N_SPK7.indb 17Anl_GC_DW_1000_N_SPK7.indb 17 23.08.2016 10:08:4223.08.2016 10:08:42

GB
- 18 -
Service information
We have competent service partners in all countries named on the guarantee certificate whose contact
details can also be found on the guarantee certificate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Impeller
Consumables*
Missing parts
* Not necessarily included in the scope of delivery!
In the effect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
• Did the equipment work at all or was it defective from the beginning?
• Did you notice anything (symptom or defect) prior to the failure?
• What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_GC_DW_1000_N_SPK7.indb 18Anl_GC_DW_1000_N_SPK7.indb 18 23.08.2016 10:08:4223.08.2016 10:08:42

GB
- 19 -
Warranty certificate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card.You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities.These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee.Your statutory guarantee
claims are not affected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectification of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fitted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fitted.This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identification will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy offer a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anl_GC_DW_1000_N_SPK7.indb 19Anl_GC_DW_1000_N_SPK7.indb 19 23.08.2016 10:08:4223.08.2016 10:08:42

F
- 20 -
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Cet appareil peut être utilisé par les enfants à partir de 8 ans et les
personnes avec des capacités physiques, sensorielles ou intellectu-
elles diminuées ou possédant un manque d‘expérience ou de con-
naissances à condition qu‘elles soient surveillées ou aient reçus les
instructions relatives à l‘utilisation sûre de l‘appareil et qu‘elles com-
prennent les risques résultant de cette utilisation. Les enfants ne doi-
vent pas jouer avec l‘appareil. Les enfants ne doivent pas effectuer le
nettoyage et la maintenance de l‘utilisateur sans surveillance.
Anl_GC_DW_1000_N_SPK7.indb 20Anl_GC_DW_1000_N_SPK7.indb 20 23.08.2016 10:08:4223.08.2016 10:08:42
