EINHELL BG-DW 1300 N User manual

Bedienungsanleitung
Tiefbrunnenpumpe
Operating Manual
Deep Well Pump
Mode dʼemploide la
pompe pour puits profond
Istruzioni per lʼuso
Pompa per pozzo
Betjeningsvejledning
dybbrøndspumpe
Használati utasítás
mélykútszivattyú
BUpute za uporabu
pumpe za duboke zdence
4Uputstva za upotrebu
Pumpa za duboke bunare
jNávod k obsluze
Čerpadlo do vrtaných studní
WNávod na obsluhu
Hĺbkové studňové čerpadlob

Art.-Nr.: 41.709.42 I.-Nr.: 01018 BG-DW 1300 N
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:02 Uhr Seite 1

2
Vor Inbetriebnahme Bedienungsanleitung und
Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information
before using for the first time.
Avant la mise en service, lisez le mode dʼemploi et les consignes
de sécurité et respectez-les.
Prima della messa in esercizio leggete e osservate le istruzioni
per lʼuso e le avvertenze di sicurezza.
 Betjeningsvejledningen og sikkerhedsanvisningerne skal læses,
inden maskinen tages i brug. Alle anvisninger skal følges.
Üzembehelyezés előtt elolvasni és figyelembe venni a használati
utasítást és a biztonsági utasításokat.
Bf Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu
i sigurnosnih napomena.
4Prije puštanja u pogon pročitajte i uvažite uputstva za upotrebu i
napomene bezbednosti.
jPřed uvedením do provozu si přečíst návod k obsluze a bezpečnostní
předpisy a oboje dodržovat.
WPred uvedením do prevádzky si prečítajte a dodržiavajte návod na
obsluhu a bezpečnostné pokyny.

Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:02 Uhr Seite 2

3
21
2
1
5
3
4
7
6
3
89
10
A
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 3

Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
 Vorsicht!
An stehenden Gewässern, Garten- und
Schwimmteichen und in deren Umgebung ist die
Benutzung des Gerätes nur mit Fehlerstrom-
Schutzschalter mit einem auslösenden
Nennstrom bis 30 mA (nach VDE 0100 Teil 702
und 738) zulässig.
Das Gerät ist nicht zum Einsatz in
Schwimmbecken, Planschbecken jeder Art und
sonstigen Gewässern geeignet, in welchen sich
während des Betriebs Personen oder Tiere
aufhalten können. Ein Betrieb des Gerätes
während des Aufenthalts von Mensch oder Tier
im Gefahrenbereich ist nicht zulässig. Fragen Sie
Ihren Elektrofachmann!
Dieses Gerät ist nicht dafür bestimmt, durch
Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von
ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
Achtung!
Bevor Sie das Gerät in Betrieb nehmen, lassen
Sie fachmännisch prüfen, ob die
- Erdung
- Nullung
- Fehlerstromschutzschaltung
den Sicherheitsvorschriften der Energie-
Versorgungsunternehmen entsprechen und
einwandfrei funktionieren.
Die elektrischen Steckverbindungen sind vor
Nässe zu schützen.
Bei Überschwemmungsgefahr die
Steckverbindungen im überflutungssicheren
Bereich anbringen.
Die Förderung von aggressiven Flüssigkeiten,
sowie die Förderung von abrasiven
(schmirgelnden) Stoffen ist auf jeden Fall zu
vermeiden.
Das Gerät ist vor Frost zu schützen.
Das Gerät ist vor Trockenlauf zu schützen.
Der Zugriff von Kindern ist durch geeignete
Maßnahmen zu verhindern.
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

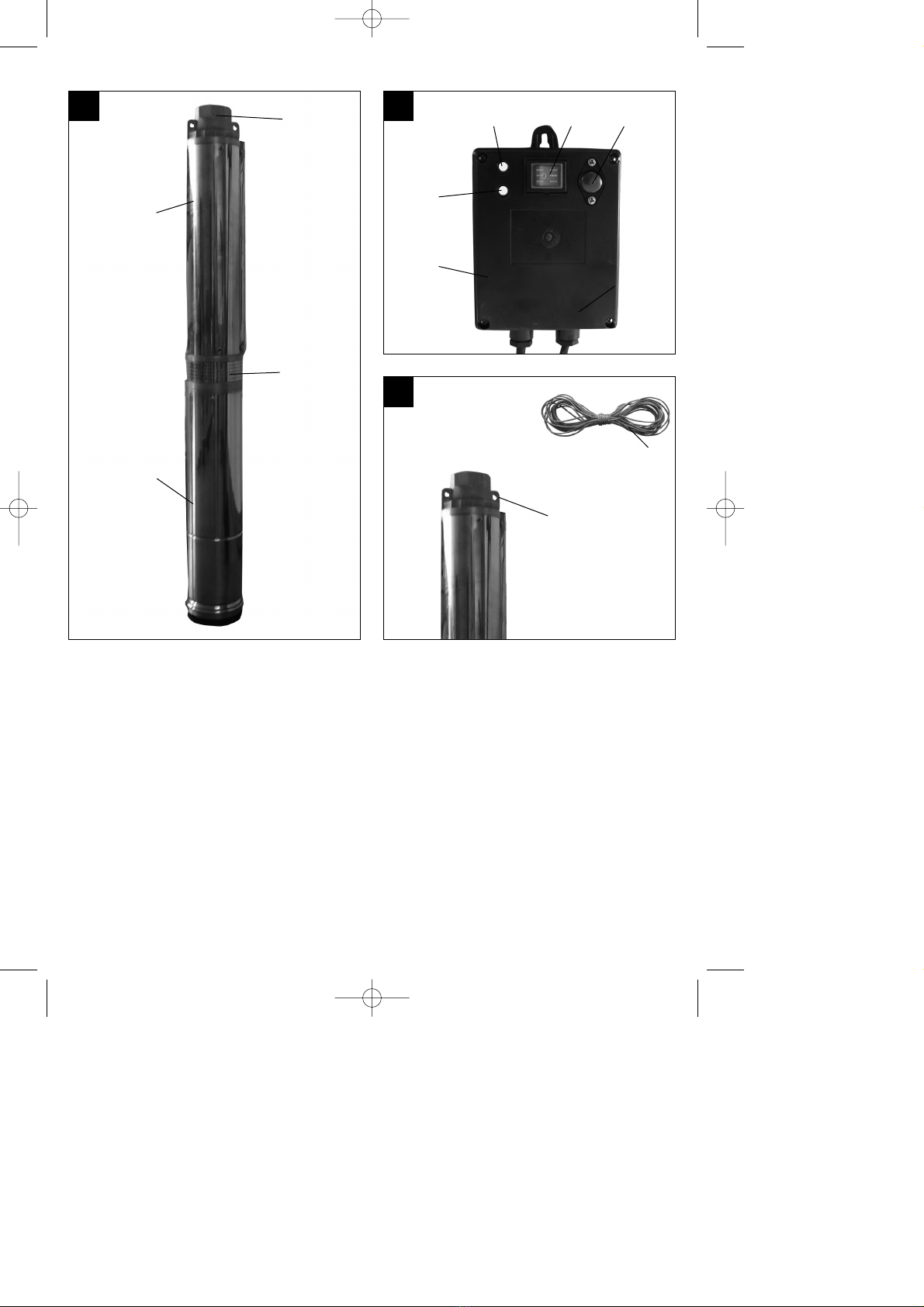

2. Gerätebeschreibung (Abb. 1-2)
1. Motor
2. Pumpe
3. Druckanschluss 1 1/2” mit integriertem
Rückschlagventil
4. Schmutzsieb
5. Schaltbox
6. Betriebsanzeige
7. Netzanzeige
8. Ein-/Ausschalter
9. Überlastschalter
10. Befestigungsseil
3. Bestimmungsgemäße Verwendung
Das von Ihnen erworbene Gerät ist für die Förderung
von Wasser mit einer maximalen Temperatur von
35° C bestimmt. Das Gerät darf nicht für andere
Flüssigkeiten, insbesondere nicht für
Motorenkraftstoffe, Reinigungsmittel und sonstige
chemische Produkte verwendet werden!
Das Gerät darf nur nach seiner Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
4
D
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 4

5
D
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzanschluss 230 V ~ 50 Hz
Aufnahmeleistung 1300 Watt
Fördermenge max. 5.000 l/h
Förderhöhe max. 65 m
Eintauchtiefe max. 20 m
Wassertemperatur max. 35°C
Schlauchanschluss 1 1/2” IG
max. Korngröße Klarwasser
Netzleitung 2 m
Pumpenleitung 22 m
5. Vor Inbetriebnahme
5.1 Die Installation
Die Installation des Gerätes erfolgt entweder:
Stationär mit fester Rohrleitung
oder
Stationär mit flexibler Schlauchleitung
Druckschlauch oder -rohr mit passendem
Anschluss am Druckanschluss (3) anschließen.
Befestigungsseil (10) an der Aufhängeöse (Bild
3/ Pos. A) festbinden.
5.2 Der Netzanschluss
Das von Ihnen erworbene Gerät ist bereits mit einem
Schutzkontaktstecker versehen. Das Gerät ist
bestimmt für den Anschluss an eine
Schutzkontaktsteckdose mit 230 V ~ 50 Hz.
Vergewissern Sie sich, dass die Steckdose
ausreichend abgesichert ist (mind. 6 A), und
einwandfrei in Ordnung ist. Führen Sie den
Netzstecker in die Steckdose ein und das Gerät ist
somit betriebsbereit.
Achtung!
Diese Arbeit ist nur von einem Fachmann des
Elektrohandwerks oder vom Kundendienst
durchzuführen, um Gefährdungen zu vermeiden.
6. Bedienung
Nachdem Sie diese Installations- und
Betriebsanweisung genau gelesen haben, können
Sie unter Beachtung folgender Punkte das Gerät in
Betrieb nehmen:
Hinweis!
Die Schaltbox (Bild 2/Pos. 5) darf nur außerhalb des
Brunnens befestigt werden!
1. Pumpe am Befestigungsseil in den Brunnen oder
Schacht ablassen.
2. Bitte darauf achten, dass die Pumpe komplett
unter Wasser ist.
3. Netzstecker der Schaltbox an Steckdose
anschließen.
4. Netzanzeige (Bild 2/ Pos. 7) leuchtet.
5. Zur Inbetriebnahme der Pumpe den Ein-/Aus-
schalter (Bild 2/Pos. 8) einschalten.
Betriebsanzeige (6) leuchtet.
Hinweis!
Bei Überlastung der Pumpe löst der Überlastschalter
(Bild 2/ Pos. 9) aus.
Nach Abkühlphase den Schalter wieder eindrücken.
7. Austausch der Netzanschlussleitung
Die Netzanschlussleitung dieses Gerätes kann nicht
ersetzt werden. Bei Beschädigung der Leitung ist das
Gerät zu verschrotten.
8. Reinigung, Wartung und
Ersatzteilbestellung
Achtung!
Vor jeder Wartungsarbeit den Netzstecker
ziehen.
Bei transportabler Verwendung sollte das Gerät
nach jedem Gebrauch mit klarem Wasser
gereinigt werden.
Befestigungsschrauben des Schmutzsiebes (Bild
1/ Pos. 4) lösen und Schmutzsieb und Ansaug-
bereich reinigen.
Schmutzsieb wieder befestigen.
8.1 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 5

8.2 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
D
6
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 6

D
7
Störungen Ursachen Abhilfe
Gerät läuft nicht an - Netzspannung fehlt
- Schwimmschalter schaltet nicht
- Netzspannung überprüfen
- Schwimmschalter in höhere
Stellung bringen
Gerät fördert nicht - Einlaufsieb verstopft
- Druckschlauch geknickt
- Einlaufsieb mit Wasserstrahl
reinigen
- Knickstelle beheben
Gerät schaltet nicht aus - Schwimmschalter kann nicht
absinken
- Gerät auf dem Schachtboden
richtig aufstellen
Fördermenge ungenügend - Einlaufsieb verstopft
- Leistung verringert, durch stark
verschmutzte und schmirgelnde
Wasserbeimengungen
- Einlaufsieb reinigen
- Gerät reinigen und
Verschleißteile ersetzen
Gerät schaltet nach kurzer Laufzeit
ab
- Motorschutz schaltet das Gerät
wegen zu starker Wasserver-
schmutzung ab
- Wassertemperatur zu hoch,
Motorschutz schaltet ab
- Netzstecker ziehen und Gerät
sowie Schacht reinigen
- Auf maximale Wassertemperatur
von 35° C achten!
10. Fehlersuchplan
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 7

8
GB
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
 Caution!
In stagnant water bodies, garden ponds,
swimming ponds and their surrounding areas
the unit may only be used with an earth-leakage
circuit breaker with an actuating rated current of
up to 30 mA (according to VDE 0100 Part 702
and 738).
The equipment is not designed for use in
swimming pools and paddling pools of any kind
or other bodies of water in which people or
animals may be present during operation. It is
prohibited to operate the equipment if a person
or animal is in the danger area. Ask your
electrician!
This equipment is not designed to be used by people
(including children) with limited physical, sensory or
mental capacities or those with no experience and/or
knowledge unless they are supervised by a person
who is responsible for their safety or they have
received instructions from such a person in how to
use the equipment safely. Children must always be
supervised in order to ensure that they do not play
with the equipment.
Important!
Before you put the equipment into operation,
arrange for a specialist to check that the
- earthing
- protective multiple earthing
- residual-current operated circuit-breaker circuit
comply with the safety regulations of the power
supply company and work correctly.
The electrical plug-in connections must be
protected from wet conditions.
If there is a risk of flooding, place the plug-in
connections in an area which is safe from
flooding.
Strictly avoid pumping aggressive liquids and
abrasive substances.
Protect the equipment from frost.
Protect the equipment from dry running.
Take suitable measures to keep the equipment
out of the reach of children.
 CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout (Fig. 1 -2)
1. Motor
2. Pump
3. Pressure connector (1 1/2”) with integral return
valve
4. Dirt screen
5. Switchbox
6. Operating indicator
7. Mains indicator
8. On/Off switch
9. Overload switch
10. Securing cable
3. Proper use
The equipment you have purchased is designed to
pump water with a maximum temperature of 35 °C.
This equipment must never be used for other liquids,
especially engine fuels, cleaning agents and other
chemically-based products!
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 8

GB
9
4. Technical data
Power supply 230V ~ 50Hz
Power rating 1300 Watt
Delivery rate max.. 5.000 l/h
Delivery height max 65 m
Immersion depth max. 20 m
Water temperature max. 35°C
Hose connection 1 1/2“ threaded end
Max. particle size clear water
Power cable 2 m
Pump cable 22 m
5. Before putting the equipment into
operation
5.1 Installation
The equipment can be installed either:
Stationary with rigid tubing
or
Stationary with a flexible hose line
Connect the pressure hose or pipe to the
pressure
connector (3) using a suitable connector.
Fasten the securing cable (10) to the suspension
eyelet (Figure 3/Item A).
5.2 Mains connection
The equipment you have purchased comes with an
earthing-pin plug. The equipment is designed for
connection to a socket outlet with earthing contact for
230 V ~ 50 Hz. Make sure that the socket-outlet is
sufficiently fused (at least 6 A) and in good working
order. Insert the power plug in the socket-outlet and
the equipment is ready for operation.
Important!
To rule out danger, this work must be left strictly to a
specialist electrician or Customer Service.
6. Operation
You can put the equipment into operation after you
have thoroughly read the installation and operating
instructions. Pay attention to the following points:
Please note
The switchbox (Figure 2/Item 5) may only be
installed outside the well.
1. Lower the pump into the well or shaft using the
securing cable.
2. Ensure that the pump is completely submersed
in the
water.
3. Connect the mains plug on the switchbox to the
socket.
4. The mains indicator (Figure 2/Item 7) will be lit.
5. Press the On/Off switch (Figure 2/Item 8) to start
the pump. The operating indicator (6) will be
lit.
Please note
If the pump suffers an overload the overload switch
(Figure 2/Item 9) will trip.
Push the switch in again after you have allowed the
unit to cool.
7. Replacing the power cable
The power cable of this equipment cannot be
replaced. If the power cable is damaged, the
equipment must be scrapped.
8. Cleaning, maintenance and
ordering of spare parts
Important!
Unplug the power plug prior to any maintenance
work.
For mobile applications, the equipment should be
cleaned with clear water after every usage.
Undo the fastening screws on the dirt screen
(Figure 1/Item 4) and clean the dirt screen and
intake section.
Insert the dirt screen again.
8.1 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.2 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 9

10
GB
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 10

11
GB
Faults Cause Remedy
The equipment does not start - Power supply not connected
- Floating switch does trigger
- Check power supply
- Raise position of floating switch
The equipment does not pump - Intake sieve clogged
- Discharge hose kinked
- Clean intake sieve with water jet
- Unkink the hose
The equipment does not cut out - Floating switch cannot sink - Place equipment correctly on
shaft bottom
Insufficient pumping rate - Intake sieve clogged
- Performance reduced due to
heavily contaminated and
abrasive water impurities
- Clean intake sieve
- Clean equipment and replace
wear parts
The equipment switches off after
briefly running
- Motor circuit-breaker switches
the equipment off due to
excessive water contamination
- Water temperature too high;
motor circuit-breaker switches
the equipment off
- Unplug power plug and clean
equipment and shaft
- Ensure that maximum
permissible water temperature
(35 °C) is not exceeded
10. Troubleshooting guide
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 11

12
F
Attention !
Lors de lʼutilisation dʼappareils, il faut respecter
certaines mesures de sécurité afin dʼéviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode dʼemploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si lʼappareil doit être remis à dʼautres
personnes, remettez-leur aussi ce mode dʼemploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode dʼemploi et des consignes de sécurité.
1. Consignes de sécurité
 Attention !
Sur des eaux dormantes, des pièces d’eau de
jardin et des piscines et dans leur proximité, il
est uniquement autorisé d’utiliser l’appareil avec
un disjoncteur à courant de défaut dont le
courant nominal déclencheur ne dépasse pas 30
mA (conformément à VDE 0100, parties 702 et
738).
L’appareil ne convient pas à l’emploi dans les
piscines, les pataugeoires de tous genres et
toutes autres pièces d’eaux dans lesquelles des
personnes ou des animaux peuvent se trouver
pendant son fonctionnement. Il est interdit de
faire fonctionner l’appareil pendant la présence
de personnes ou d’animaux dans la zone
dangereuse. Consultez votre spécialiste en
électricité!
Cet appareil ne convient pas aux personnes (y
compris les enfants) qui en raison de leurs capacités
physiques, sensorielles ou intellectuelles ou leur
manque dʼexpérience et/ou de connaissances ne
peuvent pas lʼutiliser de manière sûre, à moins dʼêtre
surveillées et de recevoir les instructions relatives à
lʼutilisation de lʼappareil par une personne
responsable de leur sécurité. Surveillez les enfants
pour vous assurer quʼils ne jouent pas avec
lʼappareil.
Attention!
Avant de mettre lʼappareil en service, faites
vérifier par un(e) spécialiste si
- la mise à la terre
- la mise au neutre
- la protection contre les courants de courts-
circuits
satisfont bien aux prescriptions de sécurité des
distributeurs dʼénergie et fonctionnent bien
irréprochablement.
Les connecteurs enfichables électriques doivent
être préservés de lʼhumidité.
En cas de risques dʼinondation, placez les
connecteurs enfichables dans un endroit à lʼabri
des inondations.
Il faut éviter à tout prix de refouler des liquides
agressifs ainsi que des substances abrasives (à
effet de gel lubrifiant).
Protégez lʼappareil du gel.
Protégez lʼappareil contre le fonctionnement à
sec.
Il faut interdire lʼaccès aux enfants par des
mesures adéquates.
 AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
2. Description de lʼappareil (fig. 1-2)
1. moteur
2. pompe
3. raccord de pression 1 1/2” avec soupape
anti-retour
intégrée
4. filtre collecteur dʼimpuretés
5. boîte de commutations
6. affichage de service
7. affichage réseau
8. interrupteur Marche/Arrêt
9. interrupteur de surcharge
10. câble de fixation
3. Utilisation conforme à lʼaffectation
Lʼappareil que vous venez dʼacheter est destiné au
refoulement de lʼeau à une température maximale de
35° C. Cet appareil ne doit pas être utilisé pour
dʼautres liquides, en particulier pas pour carburants
pour moteurs, produits nettoyants et autres produits
chimiques !
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 12

13
F
producteur décline toute responsabilité et
lʼopérateur/lʼexploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, nʼont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si lʼappareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension de secteur 230V ~ 50 Hz
Puissance absorbée 1300 Watts
Débit max 5.000 l/h
Hauteur de refoulement max. 65 m
Profondeur dʼimmersion max. 20 m
Température de lʼeau max. 35° C
Raccord de tuyau 1 1/2” IG
Calibre maxi. des grains eau claire
Câble réseau 2 m
Câble de la pompe 22 m
5. Avant la mise en service
5.1 L’installation
Lʼinstallation de lʼappareil se fait soit:
fixe avec une tuyauterie fixe
ou
fixe avec une conduite souple
Raccorder le tuyau ou le tube de refoulement au
raccord de pression (3) en utilisant le raccord
adéquat.
Fixer le câble de fixation (10) à lʼoeillet
dʼaccrochage
(figure 3/rep. A).
5.2. Branchement secteur
Votre appareil est déjà pourvu dʼune fiche à contact
de protection. Lʼappareil est destiné à être raccordé
à une prise de courant de sécurité 230 V ~ 50 Hz.
Assurez-vous que la prise de courant est
suffisamment protégée (mini. 6 A), et est dans un
état irréprochable. Engagez la fiche secteur dans la
prise de courant et lʼappareil est prêt au
fonctionnement.
Attention!
Ce travail doit uniquement être effectué par un
spécialiste électricien ou du service après-vente afin
dʼéviter tout risque.
6. Commande
Après avoir lu attentivement les présentes
instructions dʼinstallation et de service, vous pouvez
mettre lʼappareil en service en respectant les points
suivants:
Remarque !
La boîte de commutation (figure 2/rep. 5) doit
uniquement être attachée hors du puits !
1. Faire descendre la pompe dans le puits où la
trémie
en la fixant au câble de fixation.
2. Veiller à ce que la pompe soit complètement
immergée.
3. Raccorder la fiche de contact de la pointe de
commutation à la prisede courant.
4. Lʼaffichage réseau (figure 2/ rep. 7) sʼallume.
5. Pour mettre la pompe en service, enclencher
lʼinterrupteur Marche / Arrêt (figure 2/rep. 8).
Lʼaffichage de service (6) sʼallume.
Remarque !
En cas de surcharge de la pompe, lʼinterrupteur de
surcharge (figure 2/ rep. 9) se déclenche.
Après la phase de refroidissement, enfoncer à
nouveau lʼinterrupteur.
7. Remplacement de la ligne de
raccordement réseau
Il est impossible de remplacer la ligne de
raccordement réseau de cet appareil. En cas
dʼendommagement de la ligne, mettez lʼappareil à la
ferraille.
8. Nettoyage, maintenance et
commande de pièces de rechange
Attention!
Avant chaque travail de maintenance,
débranchez la prise secteur.
Lorsque vous lʼutilisez en la transportant,
nettoyez lʼappareil après chaque emploi avec de
lʼeau claire.
Détacher les vis de fixation du filtre collecteur
dʼimpuretés (figure 1/ rep. 4) et nettoyer le filtre
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 13

14
F
collecteur dʼimpuretés et la zone dʼaspiration.
Attacher à nouveau le filtre collecteur
dʼimpuretés.
8.1 Maintenance
Aucune pièce à lʼintérieur de lʼappareil nʼa besoin
de maintenance.
8.2 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de lʼappareil
No. dʼarticle de lʼappareil
No. dʼidentification de lʼappareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
lʼadresse www.isc-gmbh.info
9. Mise au rebut et recyclage
Lʼappareil se trouve dans un emballage permettant
dʼéviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
Lʼappareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes dʼélimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de lʼadministration de votre
commune !
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 14

15
F
Dérangements Origines Remède
L'appareil ne démarre pas - Tension secteur manque
- Interrupteur à flotteur ne
commute pas
- Vérifier la tension secteur
- Placer l'interrupteur à flotteur
dans une position plus élevée
L'appareil ne refoule pas - Filtre d'entrée bouché
- Tuyau de refoulement flambé
- Nettoyer le filtre d'entrée au jet
d'eau
- Défaire le point de pliage
L'appareil ne se met pas hors
circuit
- L'interrupteur à flotteur ne peut
pas s'abaisser
- Monter correctement l'appareil
sur le fond de la cuve
Refoulement insuffisant - Filtre d'entrée bouché
- Puissance diminuée par des
produits mélangés à l'eau très
encrassés et graissants
- Nettoyer le filtre d'entrée
- Nettoyer l'appareil et remplacer
les pièces d'usure
L'appareil se déconnecte après
une brève durée de
fonctionnement
- La protection du moteur
déconnecte l'appareil à cause
d'un trop grand encrassement
de l'eau
- Température de lʼeau trop élevée,
la protection du moteur
déconnecte
- Débrancher la prise secteur et
nettoyez l'appareil ainsi que la
cuve
- Veillez à la température
maximale de lʼeau de 35° C!
10. Plan de recherche des erreurs
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 15

16
I
Attenzione!
Nellʼusare gli apparecchi si devono rispettare diverse
avvertenze di sicurezza per evitare lesioni e danni.
Quindi leggete attentamente queste istruzioni per
lʼuso. Conservatele bene per avere a disposizione le
informazioni in qualsiasi momento. Se date
lʼapparecchio ad altre persone consegnate loro
queste istruzioni per lʼuso insieme allʼapparecchio!
Non ci assumiamo alcuna responsabilità per incidenti
o danni causati dal mancato rispetto di queste
istruzioni e delle avvertenze di sicurezza.
1. Avvertenze di sicurezza
 Attenzione!
Nel caso di stagni, laghetti di giardini o piccole
vasche e nelle loro vicinanze l’uso
dell’apparecchio è consentito solo con
interruttore di sicurezza per correnti di guasto
con una corrente nominale di intervento fino a 30
mA (secondo la norma VDE 0100 parte 702 e
parte 738).
L’apparecchio non è adatto all’uso in piscine,
piscine per bambini di ogni tipo e vasche in cui
possano essere presenti persone o animali
mentre essa è in funzione. È vietato l’uso
dell’apparecchio in presenza di persone o
animali nella zona di pericolo. Rivolgetevi al
vostro elettricista specializzato!
Questo apparecchio non è destinato ad essere usato
da persone (bambini compresi) con capacità fisiche,
sensoriali o mentali limitate o che manchino di
esperienza e/o conoscenze, a meno che non
vengano sorvegliati da una persona responsabile per
la loro sicurezza o abbiano ricevuto da essa
istruzioni su come usare lʼapparecchio. I bambini
devono essere sorvegliati per assicurarsi che non
giochino con lʼapparecchio.
Attenzione!
Prima di mettere in funzione una nuova pompa
per acque reflue fate controllare da uno
specialista che
- la messa a terra,
- la messa a terra del neutro e
- il circuito di sicurezza per correnti di guasto
corrispondano alle norme di sicurezza dell’ente
responsabile della fornitura di energia elettrica e
funzionino in modo corretto.
I collegamenti elettrici ad innesto devono essere
protetti dall’umidità.
In caso di pericolo di inondazioni collocate i
collegamenti ad innesto in un’area che non ne
venga interessata.
Si deve comunque evitare in ogni caso di
convogliare liquidi aggressivi e sostanze
abrasive.
L’apparecchio deve essere protetto dal gelo.
L’apparecchio deve essere protetto da un
funzionamento a secco.
Adottate misure atte a tenere l’apparecchio
lontano dalla portata dei bambini.
2. Descrizione dellʼapparecchio (Fig. 1-2)
1. Motore
2. Pompa
3. Attacco di mandata 1 1/2” con valvola di ritorno
integrata
4. Filtro per lo sporco
5. Cassetta di comando
6. Indicatore dʼesercizio
7. Indicatore di rete
8. Interruttore ON/OFF
9. Interruttore di protezione da sovraccarico
10. Fune di fissaggio
3. Utilizzo proprio
L’apparecchio che avete acquistato è destinato a
convogliare acqua con una temperatura massima di
35° C. L’apparecchio non deve essere assolutamente
usato per altri liquidi, in particolare se si tratta di
carburanti per motori, detergenti ed altri prodotti
chimici!
Lʼapparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
Lʼutilizzatore/lʼoperatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo che
ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per lʼimpiego professionale, artigianale
o industriale. Non ci assumiamo alcuna garanzia
quando lʼapparecchio viene usato in imprese
commerciali, artigianali o industriali, o in attività
equivalenti.
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 16

I
17
4. Caratteristiche tecniche
Alimentazione rete 230V ~ 50Hz
Potenza assorbita 1300 Watt
Portata max. 5.000 l/h
Prevalenza max. 65 m
Profondità di immersione max.20 m
Temperatura max. dellʼacqua 35°C
Attacco del tubo felssibile 1 1/2” (filetto intemo)
Dimensione max. della grana Acqua limpida
Cavo di alimentazione 2 m
Tubo della pompa 22 m
5. Prima della messa in esercizio
5.1 L’installazione
L’installazione dell’apparecchio viene effettuata o
in modo fisso con tubazione rigida
o
in modo fisso con tubazione flessibile
Allacciate il tubo di mandata rigido o flessibile
con il
collegamento adatto allʼattacco di mandata (3).
Fissate la fune di fissaggio (10) allʼocchiello di
sospensione (Fig. 3/Pos. A).
5.2 Collegamento alla rete
L’apparecchio da voi acquistato è già dotato di una
spina con messa a terra. L’apparecchio è concepito
per essere collegato ad una presa di corrente con
messa a terra da 230 V ~ 50 Hz. Assicuratevi che la
presa di corrente sia sufficientemente protetta
(almeno 6 A) ed in perfetto stato. Inserite la spina
nella presa di corrente. In tal modo l’apparecchio è
pronto all’esercizio.
Attenzione!
Al fine di evitare rischi, tale operazione deve essere
eseguita da un elettricista specializzato o da un
servizio di assistenza.
6. Uso
Dopo aver letto attentamente queste istruzioni di
installazione ed uso, potete mettere in esercizio
l’apparecchio tenendo presente i seguenti punti.
Avvertenza!
La cassetta di comando (Fig. 2/Pos. 5) può essere
fissata solo allʼesterno del pozzo!
1. Calate la pompa fissata alla fune allʼinterno del
pozzo
o della cisterna.
2. Fate attenzione che la pompa sia
completamente
immersa nellʼacqua.
3. Collegate il connettore della cassetta di comando
con
la presa di corrente.
4. Lʼindicatore di rete (Fig. 2/Pos. 7) si illumina.
5. Per la messa in esercizio della pompa attivate
lʼinterruttore ON/OFF (Fig. 2/Pos. 8). Lʼindicatore
di
esercizio (6) si illumina.
Avvertenza!
In caso di sovraccarico della pompa interviene
lʼinterruttore di protezione da sovraccarico (Fig.
2/Pos. 9).
Premete di nuovo lʼinterruttore dopo una fase di
raffreddamento.
7. Sostituzione del cavo di
alimentazione
Il cavo di alimentazione di questo apparecchio non
può essere sostituito. In caso di danni al cavo,
lʼapparecchio deve essere rottamato.
8. Pulizia, manutenzione e ordinazione
dei pezzi di ricambio
Attenzione!
Prima di ogni lavoro di manutenzione staccate la
spina dalla presa di corrente.
In caso di impiego mobile, l’apparecchio deve
ogni volta essere lavato con acqua pulita dopo
l’uso.
Allentate le viti di fissaggio del filtro per lo sporco
(Fig.1/Pos. 4) e pulite il filtro e la zona
dʼaspirazione.
Fissate di nuovo il filtro per lo sporco.
8.1 Manutenzione
Allʼinterno dellʼapparecchio non si trovano altre parti
sottoposte ad una manutenzione qualsiasi.
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 17

18
I
8.2 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
modello dellʼapparecchio
numero dellʼarticolo dellʼapparecchio
numero dʼident. dellʼapparecchio
numero del pezzo di ricambio del ricambio
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
9. Smaltimento e riciclaggio
Lʼapparecchio si trova in una confezione per evitare i
danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere
utilizzato di nuovo o riciclato.
Lʼapparecchio e i suoi accessori sono fatti di
materiali diversi, per es. metallo e plastica.
Consegnate i pezzi difettosi allo smaltimento di rifiuti
speciali. Per informazioni rivolgetevi ad un negozio
specializzato o allʼamministrazione comunale!
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 18

19
I
Anomalie Cause Rimedio
Il motore non si avvia - Manca la tensione di rete
- L'interruttore a galleggiante non
funziona
- Controllate la tensione di rete
- Portate l'interruttore a
galleggiante in una posizione più
elevata
L'apparecchio non convoglia - Filtro in entrata ostruito
- Tubo di mandata piegato
- Pulite con un getto d'acqua il filtro
in entrata
- Eliminate la piega
La pompa non si disinserisce - L'interruttore a galleggiante non
può abbassarsi
- Installate bene l'apparecchio sul
fondo del pozzo
Portata insufficiente - Filtro in entrata ostruito
- Prestazioni ridotte a causa di
impurità e corpi estranei abrasivi
nell'acqua
- Pulite il filtro in entrata
- Pulite l'apparecchio e sostituite le
parti usurate
La pompa si spegne dopo un
breve periodo di esercizio
- Il salvamotore spegne
l'apparecchio a causa del
notevole sporco presente
nell'acqua
- Temperatura dell'acqua troppo
alta, il salvamotore spegne
l'apparecchio
– Staccate la spina e pulite
l'apparecchio e il pozzo
– Tenete presente la temperatura
massima dell'acqua di 35°C!
10. Tabella per l’eliminazione delle anomalie
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 19

20
DK/N
Vigtigt!
Ved brug af el-værktøj er der visse
sikkerhedsforanstaltninger, der skal respekteres for
at undgå skader på personer og materiel. Læs derfor
betjeningsvejledningen grundigt igennem. Opbevar
vejledningen et praktisk sted, så du altid kan tage
den frem efter behov. Husk at lade
betjeningsvejledningen følge med maskinen, hvis du
overdrager den til andre!
Vi fraskriver os ethvert ansvar for skader på personer
eller materiel, som måtte opstå som følge af, at
anvisningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Forsigtig!
Til stillestående vand, have- og badedamme er
brug af pumpen kun tilladt med fejlstrømsrelæ
med en udløsende mærkestrøm på op til 30 mA
(i henhold til VDE 0100 del 702 og 738).
Pumpen egner sig ikke til brug til
svømmebassiner, soppebassiner o.lign. eller
andre vandreservoirer, hvor der kan opholde sig
personer eller dyr i vandet, mens pumpen
arbejder. Det er forbudt at lade pumpen køre,
hvis der befinder sig personer eller dyr i
fareområdet. Spørg din elektriker!
Maskinen må ikke betjenes af personer (inkl. børn)
med begrænsede fysiske eller sensoriske
færdigheder, eller personer, der ikke er i psykisk
balance. Manglende erfaring og kendskab til
maskinens anvendelse fratager ligeledes en person
retten til at arbejde med maskinen, med mindre
arbejdet sker under opsyn eller efter grundig
instruktion. Pas på, at børn ikke leger med maskinen.
Vigtigt!
Før du tager pumpen i brug, skal du lade en
fagmand kontrollere
- jording
- nulling
- fejlstrømsrelæ
Alt skal fungere korrekt og være i
overensstemmelse med
forsyningsvirksomhedens sikkerhedsforskrifter.
De elektriske stikforbindelser skal beskyttes mod
fugt.
Ved fare for oversvømmelse skal
stikforbindelserne anbringes i vandsikkert
område.
Pumpning af aggressive væsker og pumpning af
abrasive (smøregel-virkende) stoffer må ikke
finde sted.
Pumpen skal beskyttes mod frost.
Pumpen skal beskyttes mod tørløb.
Sørg for, at børn ikke kan få adgang til
apparaturet.
2. Oversigt over apparatet (fig. 1-2)
1. Motor
2. Pumpe
3. Tryktilslutning 1 1/2” med integreret
tilbageslagsventil
4. Smudssi
5. Forbindelsesboks
6. Driftsindikator
7. Netindikator
8. Tænd/Sluk-knap
9. Overbelastningsafbryder
10. Befæstelseskabel
3. Formålsbestemt anvendelse
Pumpen er beregnet til pumpning af vand med en
maksimal temperatur på 35° C. Pumpen må ikke
anvendes til andre flydende medier, navnlig ikke
motorbrændstof, rengøringsmiddel eller øvrige
kemiske produkter!
Saven må kun anvendes i overensstemmelse med
dens tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, som måtte opstå som følge af, at maskinen
ikke er blevet anvendt korrekt. Ansvaret bæres alene
af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel
brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt,
håndværksmæssigt, industrielt eller lignende
øjemed.
Anleitung_BG_DW_1300_N_SPK1:_ 27.06.2008 10:03 Uhr Seite 20
