EINHELL BG-GP 1146 NM User manual

Bedienungsanleitung
Gartenpumpe
tOperating Instructions
Garden Pump
CIstruzioni per lʼuso
Pompa per giardino
Bf Upute za rukovanje
pumpe za vrt
pMode dʼemploi
Pompe de jardin
lL Betjeningsvejledning
Havepumpe
UBruksanvisning
Trädgårdspump
jNávod k obsluze
Zahradní čerpadlo
WNávod na obsluhu
Záhradné čerpadlo

Art.-Nr.: 41.814.33 I.-Nr.: 01018 BG-GP 1146 NM
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 1

Vor Inbetriebnahme Bedienungsanleitung und
Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information
before using for the first time.
Prima della messa in esercizio leggete e osservate le istruzioni
per lʼuso e le avvertenze di sicurezza.
Bf Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu
i sigurnosnih napomena.
Avant la mise en service, lisez le mode dʼemploi et les consignes
de sécurité et respectez-les.
 Betjeningsvejledningen og sikkerhedsanvisningerne skal læses,
inden maskinen tages i brug. Alle anvisninger skal følges.
Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna
före användning.
jPřed uvedením do provozu si přečíst návod k obsluze a bezpečnostní
předpisy a oboje dodržovat.
WPred uvedením do prevádzky si prečítajte a dodržiavajte návod na
obsluhu a bezpečnostné pokyny.

2
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 2

3
1
2
1
4
2
3
5
67
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 3

Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
 Vorsicht!
An stehenden Gewässern, Garten- und
Schwimmteichen und in deren Umgebung ist die
Benutzung des Gerätes nur mit Fehlerstrom-
Schutzschalter mit einem auslösenden
Nennstrom bis 30 mA (nach VDE 0100 Teil 702
und 738) zulässig.
Das Gerät ist nicht zum Einsatz in
Schwimmbecken, Planschbecken jeder Art und
sonstigen Gewässern geeignet, in welchen sich
während des Betriebs Personen oder Tiere
aufhalten können. Ein Betrieb des Gerätes
während des Aufenthalts von Mensch oder Tier
im Gefahrenbereich ist nicht zulässig. Fragen Sie
Ihren Elektrofachmann!
Dieses Gerät ist nicht dafür bestimmt, durch
Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von
ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
Achtung!
Führen Sie vor jeder Benutzung eine
Sichtprüfung des Gerätes durch. Benutzen Sie
das Gerät nicht, wenn Sicherheitsvorrichtungen
beschädigt oder abgenutzt sind. Setzen Sie nie
Sicherheitsvorrichtungen außer Kraft.
Verwenden Sie das Gerät ausschließlich
entsprechend dem in dieser
Gebrauchsanweisung angegebenen
Verwendungszweck.
Sie sind für die Sicherheit im Arbeitsbereich
verantwortlich
Sollte das Kabel oder der Stecker aufgrund
äußerer Einwirkungen beschädigt werden, so
darf das Kabel nicht repariert werden! Das Kabel
muss gegen ein neues ausgetauscht werden.
Diese Arbeit darf nur durch einen
Elektrofachmann ausgeführt werden.
Die auf dem Typenschild des Gerätes
angegebene Spannung von 230 Volt
Wechselspannung muss der vorhandenen
Netzspannung entsprechen.
Das Gerät niemals am Netzkabel anheben,
transportieren oder befestigen.
Stellen Sie sicher, dass die elektrischen
Steckverbindungen im überflutungssicheren
Bereich liegen, bzw. vor Feuchtigkeit geschützt
sind.
Vor jeder Arbeit am Gerät Netzstecker ziehen.
Vermeiden Sie, dass das Gerät einem direkten
Wasserstrahl ausgesetzt wird.
Für die Einhaltung ortsbezogener Sicherheits-
und Einbaubestimmungen ist der Betreiber
verantwortlich. (Fragen Sie eventuell einen
Elektrofachmann)
Folgeschäden durch eine Überflutung von
Räumen bei Störungen am Gerät hat der
Benutzer durch geeignete Maßnahmen (z.B.
Installation von Alarmanlage, Reservepumpe
o.ä.) auszuschließen.
Bei einem eventuellen Ausfall des Gerätes
dürfen Reparaturarbeiten nur durch einen
Elektrofachmann oder durch den ISC-
Kundendienst durchgeführt werden.
Das Gerät darf nie trocken laufen, oder mit voll
geschlossener Ansaugleitung betrieben werden.
Für Schäden am Gerät, die durch Trockenlauf
entstehen, erlischt die Garantie des Herstellers.
Das Gerät darf nicht für den Betrieb von
Schwimmbecken verwendet werden.
Das Gerät darf nicht in den Trinkwasserkreislauf
eingebaut werden.
Vermeiden Sie, dass Gerät und Schläuche
direkter Sonneneinstrahlung ausgesetzt werden.
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
4
D
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 4

5
D

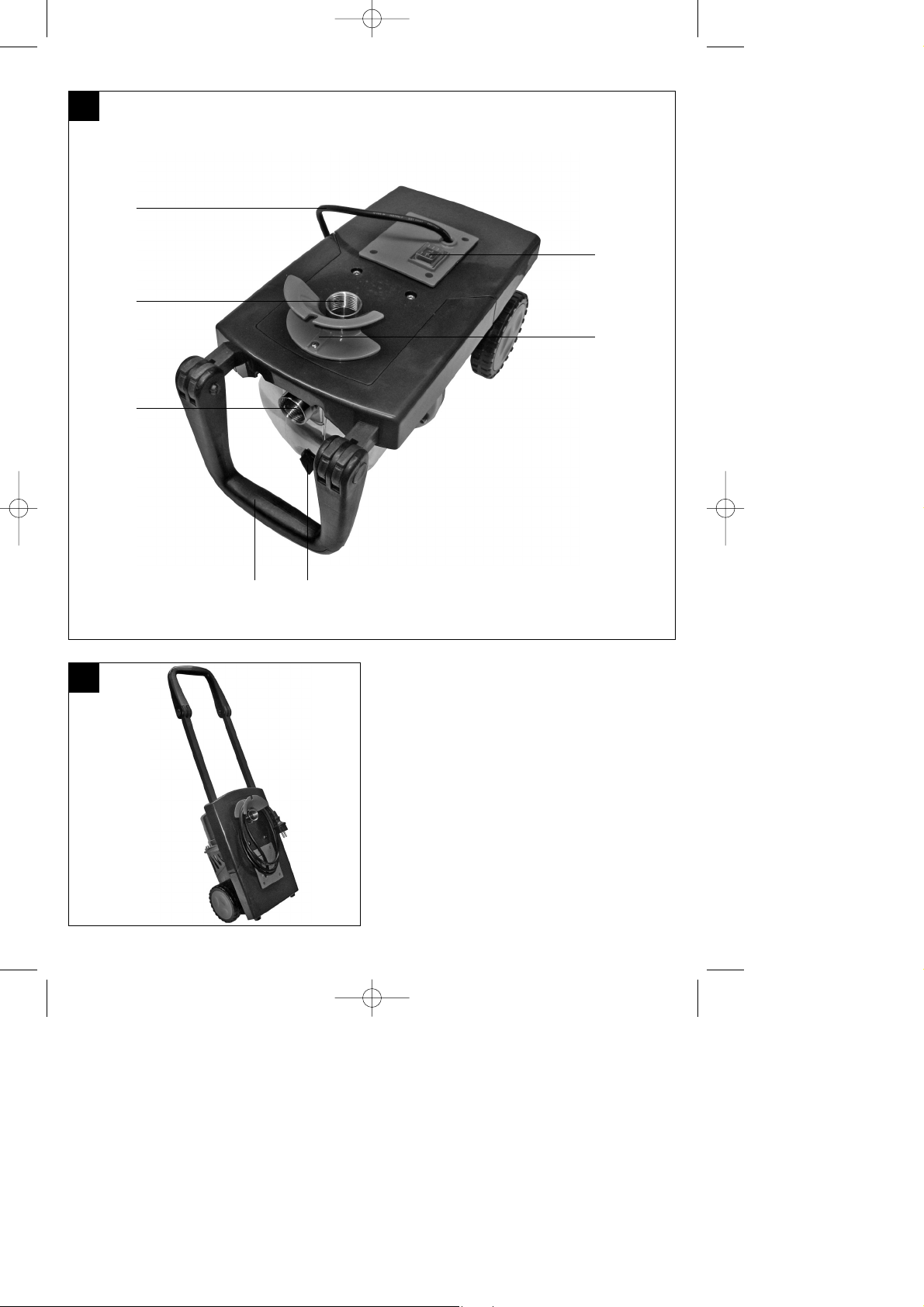

2. Gerätebeschreibung (Bild 1)
1. Sauganschluss
2. Druckanschluss
3. Netzkabel
4. Ein-/Ausschalter
5. Kabelhalter
6. Wasserablassschraube
7. Teleskopierbarer Transportgriff
3. Bestimmungsgemäße Verwendung
Einsatzbereich:
Zum Bewässern und Gießen von Grünanlagen,
Gemüsebeeten und Gärten
Zum Betrieb von Rasensprengern
Mit Vorfilter zur Wasserentnahme aus Teichen,
Bächen, Regentonnen, Regenwasser-Zisternen
und Brunnen
Zur Hauswasserversorgung
Fördermedien:
Zur Förderung von klarem Wasser (Süßwasser),
Regenwasser oder leichter Waschlauge/
Brauchwasser.
Die maximale Temperatur der Förderflüssigkeit
sollte im Dauerbetrieb +35°C nicht überschreiten.
Mit diesem Gerät dürfen keine brennbaren,
gasenden oder explosiven Flüssigkeiten
gefördert werden.
Die Förderung von aggressiven Flüssigkeiten
(Säuren, Laugen, Silosickersaft, usw.) sowie
Flüssigkeiten mit abrasiven Stoffen (Sand) ist
ebenfalls zu vermeiden.
Das Gerät darf nur nach seiner Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzanschluss 230V ~ 50 Hz
Aufnahmeleistung 1100 Watt
Fördermenge max. 4600 l/h
Förderhöhe max. 48 m
Förderdruck max. 0,48 MPa (4,8 bar)
Ansaughöhe max.: 6 m
Druck- und Sauganschluss 1” IG
Wassertemperatur max. 35°C
5. Vor Inbetriebnahme
5.1 Saugleitungsanschluss
Grundsätzlich empfehlen wir die Verwendung eines
Vorfilters und einer Sauggarnitur mit Saugschlauch,
Saugkorb und Rückschlagventil, um lange
Wiederansaugzeiten und eine unnötige
Beschädigung der Pumpe durch Steine und feste
Fremdkörper zu verhindern.
Einen Saugschlauch (Kunststoffschlauch mind.
3/4” mit Spiralversteifung) direkt oder mit einem
Gewindenippel an den Sauganschluss (1” IG) der
Pumpe schrauben (siehe Bild 1).
Der verwendete Saugschlauch sollte ein Saug-
ventil haben. Falls das Saugventil nicht ver-
wendet werden kann, sollte ein Rückschlagventil
in der Saugleitung installiert werden.
Die Saugleitung von der Wasserentnahme zum
Gerät steigend verlegen. Vermeiden Sie
unbedingt die Verlegung der Saugleitung über
die Pumpenhöhe, Luftblasen in der Saugleitung
verzögern und verhindern den Ansaugvorgang.
Saug- und Druckleitung sind so anzubringen,
dass diese keinen mechanischen Druck auf das
Gerät ausüben.
Das Saugventil sollte genügend tief im Wasser
liegen, sodass durch Absinken des
Wasserstandes ein Trockenlauf des Gerätes
vermieden wird.
Eine undichte Saugleitung verhindert durch
Luftansaugen das Ansaugen des Wassers.
Vermeiden Sie das Ansaugen von Fremdkörpern
(Sand usw.), falls notwendig ist ein Vorfilter anzu-
bringen.
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 5

5.2 Druckleitungsanschluss
Die Druckleitung (sollte mind. 3/4” sein) muss
direkt oder über einen Gewindenippel an den
Druckleitungsanschluss (1” IG ) des Gerätes
angeschlossen werden.
Selbstverständlich kann mit entsprechenden
Verschraubungen ein 1/2” Druckschlauch
verwendet werden. Die Förderleistung wird durch
den kleineren Druckschlauch reduziert.
Während des Ansaugvorgangs sind die in der
Druckleitung vorhandenen Absperrorgane
(Spritzdüsen, Ventile etc.) voll zu öffnen, damit
die in der Saugleitung vorhandene Luft frei
entweichen kann.
5.3 Elektrischer Anschluss
Der elektrische Anschluss erfolgt an einer
Schutzkontakt-Steckdose 230 V ~ 50 Hz.
Absicherung mindestens 10 Ampere
Die Ein-Ausschaltung erfolgt mit dem einge-
bauten Schalter.
Gegen Überlastung oder Blockierung wird der
Motor durch den eingebauten
Temperaturwächter geschützt. Bei Überhitzung
schaltet der Temperaturwächter die Pumpe
automatisch ab und nach dem Abkühlen schaltet
sich das Gerät wieder selbstständig ein.
5.4 Transport (Bild 2)
Zum einfachen Transport besitzt die Gartenpumpe
einen ausziehbaren Transportgriff und Räder.
Ausziehbarer Transportgriff bis zum Anschlag
herausziehen.
Pumpe kann nun bequem gezogen werden.
Anschließend den ausziehbaren Transportgriff
wieder hineinschieben.
6. Bedienung
Das Gerät auf festen, ebenen und waagrechten
Standort aufstellen.
Pumpe am Druckanschluss (Bild 1/Pos. 2) mit
Wasser auffüllen.
Druckleitung öffnen.
Netzleitung anschließen. Der Ansaugvorgang
startet automatisch.
- das Ansaugen kann bei max. Ansaughöhe bis
zu 5 Minuten dauern.
Wird die Pumpe nach dem Einsatz wieder ent-
fernt, so muss bei erneutem Anschluss und Inbe-
triebnahme unbedingt wieder Wasser aufgefüllt
werden.
Nach Beendigung der Wasserentnahme muss die
Pumpe am Ein-/Ausschalter abgeschaltet
werden.
7. Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Das Gerät ist weitgehend wartungsfrei. Für eine
lange Lebensdauer empfehlen wir jedoch eine
regelmäßige Kontrolle und Pflege.
Achtung!
Vor jeder Wartung ist das Gerät spannungsfrei zu
Schalten, hierzu ziehen Sie den Netzstecker der
Pumpe aus der Steckdose.
8.1 Wartung
Bei eventueller Verstopfung des Gerätes
schließen Sie die Druckleitung an die
Wasserleitung an und nehmen den
Saugschlauch ab. Öffnen Sie die Wasserleitung.
Schalten Sie das Gerät mehrmals für ca. zwei
Sekunden ein. Auf diese Weise können
Verstopfungen in den häufigsten Fällen beseitigt
werden.
Auswechseln der Netzleitung:
Achtung: Das Gerät vom Netz trennen! Bei
defekter Netzleitung darf diese nur durch
einen Elektro-Fachmann gewechselt werden.
Im Geräteinneren befinden sich keine weiteren
zu wartenden Teile.
8.2 Einlagerung
Vor längerem Nichtgebrauch oder Überwinterung
ist die Pumpe gründlich mit Wasser
durchzuspülen, komplett zu entleeren und
trocken zu lagern.
Bei Frostgefahr muss das Gerät vollkommen
entleert werden.
Nach längeren Stillstandzeiten durch kurzes Ein-
Aus-Schalten prüfen, ob ein einwandfreies
Drehen des Rotors erfolgt.
D
6
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 6

8.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
7
D
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 7

Störungen Ursachen Abhilfe
Kein Motoranlauf - Netzspannung fehlt
- Pumpenrad blockiert-
Thermowächter hat abgeschaltet
- Netzspannung überprüfen
- Pumpe zerlegen und reinigen
Pumpe saugt nicht an - Saugventil nicht im Wasser
- Pumpengehäuse ohne Wasser
- Luft in der Saugleitung
- Saugventil undicht
- Saugkorb (Saugventil) verstopft
- max. Saughöhe überschritten
- Saugventil im Wasser anbringen
- Wasser in Pumpengehäuse
füllen
- Dichtigkeit der Saugleitung
überprüfen
- Saugventil reinigen
- Saugkorb reinigen
- Saughöhe überprüfen
Fördermenge ungenügend - Saughöhe zu hoch
- Saugkorb verschmutzt
- Wasserspiegel sinkt rasch
- Pumpenleistung verringert durch
Schadstoffe
- Saughöhe überprüfen
- Saugkorb reinigen
- Saugventil tiefer legen
- Pumpe reinigen und
Verschleißteile ersetzen
Thermoschalter schaltet die
Pumpe ab
- Motor überlastet, Reibung durch
Fremdstoffe zu hoch
- Pumpe demontieren und
reinigen, Ansaugen von
Fremdstoffen verhindern (Filter)
10. Fehlersuchplan
D
8
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 8

Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
 Caution!
In stagnant water bodies, garden ponds,
swimming ponds and their surrounding areas
the unit may only be used with an earth-leakage
circuit breaker with an actuating rated current of
up to 30 mA (according to VDE 0100 Part 702
and 738).
The equipment is not designed for use in
swimming pools and paddling pools of any kind
or other bodies of water in which people or
animals may be present during operation. It is
prohibited to operate the equipment if a person
or animal is in the danger area. Ask your
electrician!
This equipment is not designed to be used by people
(including children) with limited physical, sensory or
mental capacities or those with no experience and/or
knowledge unless they are supervised by a person
who is responsible for their safety or they have
received instructions from such a person in how to
use the equipment safely. Children must always be
supervised in order to ensure that they do not play
with the equipment.
Important!
Always inspect the equipment visually before
using it. Do not use the equipment if safety
devices are damaged or worn. Never disable
safety devices.
Use the equipment only for the purposes
indicated in these operating instructions.
You are responsible for safety in the work area.
If the cable or plug is damaged by external
influences, the cable may not be repaired. The
cable must be replaced by a new one. This work
may only be carried out by a trained electrician.
The voltage of 230 V alternating voltage
specified on the rating plate must be the same as
the mains voltage.
Never use the power cable to lift, transport or
secure the equipment.
Ensure that the electrical plug connections are in
areas that are not at risk of flooding or protect
them from moisture.
Pull the mains plug before starting any work on
the equipment.
Do not expose the equipment to a direct jet of
water.
The operator is responsible for complying with
local safety and installation regulations. (Ask an
electrician if you are in any doubt.)
Consequential damage caused by flooded rooms
in the event of the equipment suffering faults
must be prevented by the user by means of
suitable measures (for example installing alarm
systems or a reserve pump, etc.).
In the event of a failure, repair work may only be
carried out by an electrician or by ISC after sales
service personnel.
The equipment must never run dry or be used
when the intake line is closed fully. The
manufacturerʼs warranty does not cover damage
caused to the equipment as a result of running it
dry.
The pump must not be used to operate
swimming pools.
The equipment must not be installed in the
drinking water pipe line.
Do not expose the equipment and hoses to direct
sunlight.
 CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout (Fig. 1)
1. Suction connector
2. Pressure connector
3. Power cable
4. ON/OFF switch
5. Cable holder
6. Water drain screw
7. Telescopic transport handle
9
GB
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 9

3. Proper use
Applications
Irrigation and watering of green areas, vegetable
beds and gardens.
Operation of lawn sprinklers.
Drawing of water (with pre-filter) from ponds,
streams, rain barrels, rainwater cisterns and
wells.
Supplying water to the house.
Transport media:
For the pumping of clear water (fresh water),
rainwater or light suds/service water.
The maximum temperature of the fluid must not
exceed +35°C if the equipment is operated
permanently.
Do not use the equipment to pump inflammable,
gassing or explosive fluids.
The pumping of aggressive liquids (acids, alkalis,
silo seepage etc.) as well as liquids with abrasive
substances (sand) must likewise be avoided.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains connection 230V ~ 50 Hz
Power rating 1100 W
Max. pumping rate 4600 l/h
Max. delivery head 48 m
Max. delivery pressure 0.48 MPa (4.8 bar)
Max. suction height 6 m
Pressure and suction connector 1” internal thread
Max. water temperature 35 °C
5. Before putting the equipment into
operation
5.1 Connecting the intake line
As a basic principle, we recommend the use of a
preliminary filter and a suction set with suction hose,
suction strainer and non-return valve, in order to
prevent long priming periods and unnecessary
damage to the pump as a result of stones and solid
foreign bodies.
Screw an intake hose (min. 3/4“ plastic hose with
spiral reinforcement) either directly or with a
threaded nipple to the pumpʼs intake connection
(1“ IG) (see Fig. 1).
The intake hose used should have an intake
valve. If the intake valve cannot be used, a check
valve should be installed in the intake line.
Position the intake line so that it rises from the
water withdrawal point to the equipment. Avoid
positioning the suction pipe higher than the
pump, as this would delay the escape of air
bubbles from the suction pipe and impede the
priming process.
Install the intake and discharge lines in such a
way that they do not exert any mechanical
pressure on the equipment.
The intake valve should be low enough in the
water to ensure that if the water level falls, the
equipment will not run dry.
A leaking intake line will draw in air and therefore
not draw in any water.
Avoid drawing in foreign bodies (sand etc.). If
necessary, install a prefilter for this purpose.
5.2 Connecting the discharge line
The discharge line (min. 3/4”) must be connected
to the 1” female thread discharge line connector
of the equipment either directly or with the aid of
a threaded nipple.
With the right couplings it is also possible, of
course, to use a 1/2“ delivery hose. The smaller
delivery hose results in a lower delivery rate.
During the priming operation, fully open any
shut-off mechanisms (spray nozzles, valves,
etc.) in the pressure line so that the air can
escape without obstruction.
5.3 Electrical connections
Connect the appliance to a 230 V ~ 50 Hz
socket-outlet with earthing contact. Minimum
fuse 10 ampere.
The appliance is switched on and off using the
integrated ON/OFF switch.
GB
10
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 10

A built-in thermostat protects the motor from
overloading and blocking. The pump is switched
off automatically by the thermostat if overheating
occurs and is switched on again automatically
after cooling.
5.4 Transport (Fig. 2)
The garden pump is equipped with a pull-out
transport handle and wheels to make it easier to
transport.
Pull out the pull-out transport handle as far as it
will go.
The pump can now be pulled along with ease.
After transport, push the pull-out transport handle
back in again.
6. Operation
Install the equipment on a solid and level
surface.
Fill the pump with water at the pressure
connection (Figure 1/Item 2).
Open the discharge line.
Connect the mains cable. The intake process
starts automatically; water can be suctioned in
for up to 5 minutes (maximum suction height).
If the pump is removed again after use, it must
always be refilled with water whenever it is
connected up and used again.
When you have finished drawing water, switch off
the pump at the ON/OFF switch.
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
8. Cleaning, maintenance and
ordering of spare parts
The equipment is almost completely maintenance
free. In order to ensure a long service life, however,
we recommend that you regularly check and care for
the product.
Important!
The equipment must be disconnected from the
power supply (pull the power plug) prior to
performing any maintenance.
8.1 Servicing
If the equipment becomes clogged, connect the
discharge line to the water line and disconnect
the suction hose. Open the water line. Switch on
the equipment several times for approx.
two seconds. This should resolve the majority of
clog-related problems.
Replacing the mains cable: Important:
Disconnect the equipment from the power
supply! A defective mains cable may only be
replaced by a qualified electrician.
There are no parts inside the equipment which
require additional maintenance.
8.2 Storage
If the pump is not going to be used for a long
time or has to be removed for the winter months,
rinse it out with water, empty it completely and
allow it to dry.
The equipment must be completely drained
before it is subjected to frost.
After long stoppages, make sure the rotor turns
correctly by briefly switching the pump on and
off.
8.3 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
11
GB
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 11

12
GB
Faults Cause Remedy
Motor fails to start up - No mains voltage
- Pump rotor blocked -thermostat
switched off
- Check voltage
- Dismantle and clean pump
No intake - Intake valve not in water
- Pump chamber without water
connection
- Air in intake line air-tight
- Intake valve leaks
- Strainer (intake valve) blocked
- Max. suction height exceeded
- Immerse intake valve in water
- Fill water into intake
- Make sure intake line is close
- Clean intake valve
- Clean strainer
- Check suction height
Inadequate delivery rate - Suction height too high
- Strainer dirty
- Water level falling rapidly
- Pump performance
diminishedby contaminants part
- Check suction height
- Clean strainer
- Immerse intake valve deeper
- Clean pump and replace
wearing
Thermostat switches pump off - Motor overloaded - friction
caused by foreign substances
too high
- Dismantle and clean pump.
Prevent intake of foreign
substances (filter)
10. Troubleshooting guide
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 12

13
I
Attenzione!
Nellʼusare gli apparecchi si devono rispettare diverse
avvertenze di sicurezza per evitare lesioni e danni.
Quindi leggete attentamente queste istruzioni per
lʼuso. Conservatele bene per avere a disposizione le
informazioni in qualsiasi momento. Se date
lʼapparecchio ad altre persone consegnate loro
queste istruzioni per lʼuso insieme allʼapparecchio!
Non ci assumiamo alcuna responsabilità per incidenti
o danni causati dal mancato rispetto di queste
istruzioni e delle avvertenze di sicurezza.
1. Avvertenze di sicurezza
 Attenzione!
Nel caso di stagni, laghetti di giardini o piccole
vasche e nelle loro vicinanze l’uso
dell’apparecchio è consentito solo con
interruttore di sicurezza per correnti di guasto
con una corrente nominale di intervento fino a 30
mA (secondo la norma VDE 0100 parte 702 e
parte 738).
L’apparecchio non è adatto all’uso in piscine,
piscine per bambini di ogni tipo e vasche in cui
possano essere presenti persone o animali
mentre essa è in funzione. È vietato l’uso
dell’apparecchio in presenza di persone o
animali nella zona di pericolo. Rivolgetevi al
vostro elettricista specializzato!
Questo apparecchio non è destinato ad essere usato
da persone (bambini compresi) con capacità fisiche,
sensoriali o mentali limitate o che manchino di
esperienza e/o conoscenze, a meno che non
vengano sorvegliati da una persona responsabile per
la loro sicurezza o abbiano ricevuto da essa
istruzioni su come usare lʼapparecchio. I bambini
devono essere sorvegliati per assicurarsi che non
giochino con lʼapparecchio.
Attenzione!
Prima di ogni uso effettuate un controllo visivo
dellʼapparecchio. Non usate lʼapparecchio se i
dispositivi di sicurezza sono danneggiati o
usurati. Non escludete mai i dispositivi di
sicurezza.
Utilizzate lʼapparecchio esclusivamente per lo
scopo indicato in queste istruzioni per lʼuso.
Siete responsabili per la sicurezza nella zona di
lavoro.
Il cavo non deve venire riparato se esso o la
spina fossero danneggiati a causa di effetti
esterni, ma deve essere sostituito con uno
nuovo.Questa operazione deve venire eseguita
soltanto da un elettricista specializzato.
La tensione alternata di 230 V indicata sulla
targhetta dellʼapparecchio deve corrispondere
alla tensione di rete esistente.
Non sollevare, trasportare o fissare mai
lʼapparecchio tramite il cavo di collegamento alla
rete.
Assicuratevi che gli attacchi elettrici si trovino in
una zona che non venga sommersa dallʼacqua e
che siano protetti dallʼumidità.
Staccate la spina dalla presa di corrente prima di
ogni operazione allʼapparecchio.
Evitate di esporre lʼapparecchio ad un getto
dʼacqua diretto.
Lʼutilizzatore è responsabile del rispetto delle
norme locali di montaggio e di sicurezza. (In
caso di dubbio rivolgetevi ad un elettricista
specializzato)
Tramite misure appropriate lʼutilizzatore deve
escludere i danni conseguenti causati da
inondazioni di ambienti per difetti
dellʼapparecchio (ad es. installazione di un
impianto di allarme, pompa di riserva o simili).
In caso di un eventuale guasto dellʼapparecchio i
lavori di riparazione devono venire eseguiti
soltanto da un elettricista specializzato oppure
dal servizio assistenza ISC.
Lʼapparecchio non deve mai funzionare a secco
oppure con il tubo di aspirazione completamente
chiuso. La garanzia del produttore non vale per
danni allʼapparecchio dovuti a un funzionamento
a secco.
Lʼapparecchio non deve essere usato nel caso di
vasche di piscine.
Lʼapparecchio non deve essere montato nel
circuito dellʼacqua potabile.
Evitate di esporre l’apparecchio e i tubi
direttamente ai raggi solari.
 AVVERTIMENTO!
Leggete tutte le avvertenze di sicurezza e le
istruzioni.
Dimenticanze nel rispetto delle avvertenze di
sicurezza e delle istruzioni possono causare scosse
elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni per
eventuali necessità future.
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 13

2. Descrizione dellʼapparecchio
(Fig. 1)
1. Attacco di aspirazione
2. Attacco di mandata
3. Cavo di alimentazione
4. Interruttore ON/OFF
5. Portacavo
6. Tappo a vite di scarico dell’acqua
7. Impugnatura di trasporto telescopica
3. Utilizzo proprio
Domaine dʼapplication
Pour lʼirrigation et lʼarrosage dʼespaces verts, de
carrés de légumes et de jardins
Pour le service dʼarroseurs automatiques
Avec préfiltre, pour la prise dʼeau de pièces
dʼeau, de ruisseaux, de tonneaux pour recueillir
les eaux de pluie, de citernes des eaux de pluie
et de puits
Pour lʼalimentation dʼeau pour le ménage
Fluidi convogliati
Per convogliare acqua pulita (acqua dolce),
acqua piovana oppure leggere soluzioni
alcaline/acqua sanitaria.
La temperatura massima del liquido convogliato
non deve superare i +35 °C in esercizio
continuo.
Con questo apparecchio non devono venire
convogliati liquidi infiammabili, gassosi o
esplosivi.
È sconsigliato convogliare liquidi aggressivi
(acidi, soluzioni alcaline, acque di percolamento
silo, etc.) e dei liquidi con sostanze abrasive
(sabbia).
Lʼapparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
Lʼutilizzatore/lʼoperatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo che
ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per lʼimpiego professionale, artigianale
o industriale. Non ci assumiamo alcuna garanzia
quando lʼapparecchio viene usato in imprese
commerciali, artigianali o industriali, o in attività
equivalenti.
4. Caratteristiche tecniche
Allacciamento alla rete 230V ~ 50 Hz
Potenza assorbita 1100 Watt
Portata max. 4600 l/h
Prevalenza max. 48 m
Pressione di mandata max. 0,48 MPa (4,8 bar)
Altezza di aspirazione max. 6 m
Attacco di mandata e di aspirazione
filetto interno di 1”
Temperatura max. dellʼacqua 35°C
5. Prima della messa in esercizio
5.1 Attacco del tubo di aspirazione
Consigliamo fondamentalmente lʼuso di un filtro
dʼingresso e di un attrezzo di aspirazione con tubo
aspirante, griglia e valvola di non ritorno, per evitare
dei lunghi tempi di riaspirazione e un inutile
danneggiamento della pompa a causa di pietre e
impurità solide.
Avvitare un tubo aspirante (tubo di plastica min.
3 /4“ con rinforzo a spirale) direttamente o con
un raccordo filettato al raccordo aspirante (1 „IG)
della pompa (vedi fig. 1).
Il tubo aspirante usato dovrebbe avere una
valvola di aspirazione. Se non si può utilizzare
una valvola di aspirazione, si deve installare una
valvola antiritorno nel tubo aspirante.
Il tubo di aspirazione deve essere installato in
senso ascendente tra il prelievo dellʼacqua e
lʼapparecchio. Evitate assolutamente la posa del
tubo di aspirazione al di sopra dellʼaltezza della
pompa. Eventuali bolle dʼaria nel tubo di
aspirazione rallentano o impediscono il processo
di aspirazione.
Il tubo di aspirazione e di mandata devono venire
montati in maniera tale da non esercitare
nessuna pressione meccanica sullʼapparecchio.
La valvola aspirante deve essere immersa
nellʼacqua ad una profondità tale da evitare un
funzionamento a secco dellʼapparecchio in caso
di abbassamento del livello dʼacqua.
Se il tubo di aspirazione non è a tenuta,
aspirando aria esso impedisce lʼaspirazione
dellʼacqua.
Evitate di aspirare corpi estranei (sabbia ecc.),
se necessario montare un filtro in entrata.
I
14
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 14

5.2 Attacco del tubo di mandata
Il tubo di mandata (dovrebbe essere almeno di
3/4 di pollice) deve venire collegato direttamente
o attraverso un raccordo filettato allʼattacco
relativo (1 pollice di filetto interno)
dellʼapparecchio.
Evidemment, vous pouvez utiliser un tuyau de
refoulement de 1/2” avec des raccords vissés
correspondants. Le débit est réduit par le tuyau
de refoulement plus petit.
Pendant le processus dʼaspiration, ouvrez
pleinement les organes dʼobturation dans la
conduite de refoulement (buse de pulvérisation,
soupapes etc.) pour laisser échapper librement
lʼair dans la conduite dʼaspiration.
5.3 Installation électrique
Le raccordement électrique sʼeffectue sur une
prise de courant de sécurité de 230 V ~ 50 Hz.
Protection par fusible: au moins 10 ampères.
Lʼapparecchio si accende e si spegne tramite
lʼinterruttore integrato.
Le thermostat installé protège le moteur contre
une surcharge ou un blocage. En cas de
surchauffe, le thermostat arrête
automatiquement la pompe; après son
refroidissement, la pompe se remet
automatiquement en marche.
5.4 Trasporto (Fig. 2)
Per facilitare il trasporto la pompa per giardino
dispone di un’impugnatura di trasporto estraibile e
ruote.
Sfilare l’impugnatura di trasporto fino alla battuta.
Ora la pompa può essere tirata senza problemi.
Poi fare rientrare l’impugnatura di trasporto
estraibile.
6. Uso
Mettete lʼattrezzo su un piano solido, livellato e
orizzontale.
Riempite la pompa di acqua all’attacco di
mandata (Fig. 1/ Pos. 2).
Aprite il tubo di mandata.
Collegate il cavo di alimentazione. Il processo di
aspirazione si avvia automaticamente. - in caso
di prevalenza max. la procedura di aspirazione
può durare fino a 5 minuti.
Se la pompa viene tolta dopo lʼuso, si deve
aggiungere acqua in ogni caso ricollegando la
pompa e rimettendola in esercizio.
Al termine dell’operazione di prelievo d’acqua la
pompa dev’essere spenta tramite l’interruttore
ON/OFF.
7. Sostituzione del cavo di
alimentazione
Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o da
una persona al pari qualificata al fine di evitare
pericoli.
8. Pulizia, manutenzione e ordinazione
dei pezzi di ricambio
Lʼapparecchio non richiede quasi nessuna
manutenzione. Per garantire una lunga durata
consigliamo pero di controllare e curare
regolarmente lʼapparecchio.
Attenzione!
Prima di ogni manutenzione allʼapparecchio togliete
la tensione, staccando il cavo della pompa dalla
presa di corrente.
8.1 Manutenzione
In caso di unʼeventuale ostruzione
dellʼapparecchio collegate il tubo di mandata al
rubinetto dellʼacqua e staccate il tubo flessibile di
aspirazione. Aprite il rubinetto dellʼacqua.
Accendete lʼapparecchio più volte per ca. due
secondi. In questa maniera si può eliminare la
maggior parte delle ostruzioni.
Sostituzione del cavo di alimentazione:
Attenzione: Staccate la spina dalla presa di
corrente! Se il cavo di alimentazione è
difettoso deve venire sostituito solo da un
elettricista specializzato.
Allʼinterno dellʼapparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
8.2 Conservazione prolungata
Se la pompa non viene usata per un periodo
piuttosto lungo e prima dellʼinverno, essa deve
venire lavata a fondo con acqua, svuotata
completamente e tenuta allʼasciutto.
In caso di pericolo di gelo lʼapparecchio deve
venire svuotato completamente.
Se la pompa è stata ferma a lungo controllate
che il rotore ruoti i modo corretto accendendo e
spegnendo brevemente la pompa.
15
I
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 15

8.3 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
modello dellʼapparecchio
numero dellʼarticolo dellʼapparecchio
numero dʼident. dellʼapparecchio
numero del pezzo di ricambio del ricambio
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
9. Smaltimento e riciclaggio
Lʼapparecchio si trova in una confezione per evitare i
danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere
utilizzato di nuovo o riciclato.
Lʼapparecchio e i suoi accessori sono fatti di
materiali diversi, per es. metallo e plastica.
Consegnate i pezzi difettosi allo smaltimento di rifiuti
speciali. Per informazioni rivolgetevi ad un negozio
specializzato o allʼamministrazione comunale!
I
16
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 16

Anomalie Cause Rimedio
Il motore non si accende - manca la tensione di rete
- ruota della pompa bloccata - è
intervenuto lʼinterruttore
automatico
- controllare la tensione
- smontare e pulire la pompa
La pompa non aspira - valvola di aspirazione fuori
dallʼacqua
- vano pompa senza acqua
- aria nel tubo di aspirazione
- valvola di aspirazione con
perdite
- griglia (valvola) di aspirazione
ostruita
- altezza di aspirazione eccessiva
- mettere la valvola di aspirazione
in acqua
- riempire di acqua lʼattacco di
aspirazione
- controllare la tenuta del tubo di
aspirazione
- pulire la valvola di aspirazione
- pulire la griglia di aspirazione
- controllare lʼaltezza di
aspirazione
Portata insufficiente - altezza dʼaspirazione troppo alta
- griglia sporca
- livello dʼacqua si abbassa
velocemente
- portata della pompa ridotta da
parti difettose
- verificare lʼaltezza dʼaspirazione
- pulire la griglia
- mettere più bassa la valvola
aspirante
- pulire la pompa e sostituire le
parti difettose
Lʼinterruttore automatico spegne la
pompa
- sforzo eccessivo del motore -
attrito eccessivo a causa di corpi
estranei
- smontare e pulire la pompa
evitare che vengano aspirati
corpi estranei (filtro)
10. Tabella per l’eliminazione delle anomalie
I
17
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 17

Pažnja!
Da bi se spriječila ozljedjivanja i nastanak šteta
prilikom korištenja uredjaja, treba se pridržavati
sigurnosnih mjera opreza. Zbog toga pažljivo
pročitajte ove upute za uporabu. Dobro ih sačuvajte
tako da Vam informacije u svako doba budu na
raspolaganju. U slučaju da uredjaj trebate predati
drugoj osobi, uručite joj s njime i ove upute za
uporabu.
Ne preuzimamo jamstvo za nesreće ili štete nastale
zbog nepridržavanja ovih uputa i njihovih
sigurnosnih napomena.
1. Sigurnosne napomene
Oprez!
Na vodama stajaćicama, vrtnim jezercima i
jezerima za plivanje kao i njihovoj okolini
korištenje pumpe dopušteno je samo sa
zaštitnom strujnom sklopkom s nazivnom
strujom aktiviranja do 30 mA (prema VDE 0100
dio 702 i 738).
Pumpa nije prikladna za korištenje u bazenima,
plitkim bazenima svake vrste i ostalim vodama u
kojima se tijekom rada mogu nalaziti osobe ili
životinje. Nije dopušten rad pumpe tijekom
zadržavanja ljudi u opasnom području.
Posavjetujte se sa svojim električarom!
Ovaj uređaj ne smiju koristiti osobe (uključujući
djecu) s ograničenim fizičkim, osjetilnim ili psihičkim
osobinama ili one bez iskustva i/ili znanja, već bi
trebale biti pod nadzorom osobe nadležne za
njihovu sigurnost ili od nje primiti upute za korištenje
uređaja. Djeca trebaju biti pod nadzorom, kako
bismo se uvjerili da se ne igraju uređajem.
Pozor!
Prije svakog korištenja provedite vizualnu
kontrolu uređaja. Nemojte ga koristiti ako su
zaštitne naprave oštećene ili istrošene. Nikada
nemojte stavljati zaštitne naprave izvan funkcije.
Uređaj koristite isključivo za namjenu za koju je
predviđen u skladu s ovim uputama za uporabu.
Vi ste odgovorni za sigurnost u radnom području
Ako bi se zbog vanjskih utjecaja, oštetio kabel ili
utikač, nemojte popravljati kabel! Kabel morate
zamijeniti novim. Taj posao smije obaviti samo
električar.
Izmjenični napon od 230 volti naveden na tipskoj
pločici uređaja mora odgovarati postojećem
naponu strujne mreže.
Uređaj nemojte nikada podizati, transportirati niti
pričvršćivati za mrežni kabel.
Provjerite nalaze li se električni utični spojevi u
području osiguranom od poplavljivanja odnosno
vlage.
Prije svakog rada na uređaju izvucite mrežni
utikač.
Izbjegavajte direktnu izloženost uređaja mlazu
vode.
Za održavanje sigurnosti na mjestu korištenja i
pridržavanje odredbi za montažu odgovoran je
korisnik. (Po mogućnosti se raspitajte kod
električara)
Korisnik treba prikaldnim mjerama isključiti
posljedične štete zbog poplavljivanja prostorija u
slučaju smetnji na uređaju (npr. instalacija
alarmnog uređaja, rezervne pumpe ili sl.).
Kod eventualnog kvara uređaja popravke treba
izvršiti samo električar ili servisna služba tvrtke
ISC.
Uređaj nikad ne smije raditi bez vode ili s potpuno
zatvorenim usisnim vodom. Za štete na uređaju
koje bi nastale zbog rada bez vode, gubi se
jamstvo proizvođača.
Uređaj se ne smije koristiti za rad bazena za
plivanje.
Uređaj se ne smije ugrađivati u protok vode za
piće.
Izbjegavajte izlaganje uređaja i crijeva direktnom
sunčevom zračenju.
 UPOZORENJE!
Pročitajte sve sigurnosne napomene i upute.
Propusti kod pridržavanja sigurnosnih napomena i
uputa mogu uzrokovati el. udar, požar i/ili teška
ozljeđivanja.
Sačuvajte sve sigurnosne napomene i upute za
buduće korištenje.
2. Opis uređaja (slika 1)
1. Usisni priključak
2. Tlačni priključak
3. Mrežni kabel
4. Sklopka za uključivanje/isključivanje
5. Držač kabela
6. Vijak za ispuštanje vode
7. Teleskopska ručka za transport
HR/
BIH
18
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 18

3. Namjenska uporaba
Područje korištenja
Za navodnjavanje i zalijevanje zelenih terena,
gredica s povrćem i vrtova
Za pogon rasprskavala za travnjake
S predfiltrom za uzimanje vode iz jezerca,
potoka, bačvi i cisterni s kišnicom i izvora za
opskrbljivanje kuće vodom
Mediji za protok:
Za protok čiste vode (slatke), kišnice ili blage
sapunice/ vode za kućanstvo.
Maksimalna temperatura protočne tekućine
tijekom stalnog pogona ne bi sjela biti veća od
+35 °C.
Ovaj uređaj ne smije se koristiti za zapaljive,
plinovite ili eksplozivne tekućine.
Isto tako treba izbjegavati protjecanje agresivnih
tekućina (kiselina, lužina, otpadnih tekućina itd.)
kao i tekućina s abrazivnim tvarima (pijesak).
Stroj se smije koristiti samo u skladu s namjenom.
Svaka drukčija uporaba izvan ovih okvira nije
namjenska. Za štete ili ozljeđivanja bilo koje vrste
koje bi iz toga proizašle ne odgovara proizvođač
nego korisnik.
Molimo da obratite pažnju na to da naši uređaji nisu
konstruirani za korištenje u komercijalne svrhe kao ni
u obrtu i industriji. Ne preuzimamo jamstvo ako se
uređaj koristi u obrtničkim ili industrijskim pogonima
i sličnim djelatnostima.
4. Tehnički podaci
Mrežni priključak 230 V~ 50 Hz
Snaga 1100 vati
Protočna količina maks. 4600 l/h
Protočna visina maks. 48 m
Tlak protoka maks. 0,48 MPa (4,8 bara)
Maks. visina usisavanja: 6 m
Tlačni i usisni priključak 1” UN
Maks. temperatura vode 35 °C
5. Prije puštanja u pogon
5.1 Priključivanje usisnog voda
Načelno preporučujemo korištenje predfiltra i usisnog
kompleta s usisnim crijevom, usisnom košarom i
povratnim ventilom kako bi se spriječila duga
vremena povratnog usisavanja i nepotrebno
oštećenje pumpe zbog kamenja i čvrstih tijela.
Usisno crijevo (plastično crijevo min. 3/4” sa
spiralnim ukrućenjem) navrnite direktno ili
pomoću nazuvice s navojem na usisni priključak
(1” IG) pumpe (vidi sliku 1).
Korišteno usisno crijevo treba imati usisni ventil.
Ako se usisni ventil ne može koristiti, u usisni
vod se mora instalirati povratni ventil.
Usisni vod od mjesta uzimanja vode do pumpe
položite uzlazno. Izbjegavajte polaganje usisnog
voda iznad visine pumpe jer se mjehurići zraka
zaustavljaju u usisnom vodu i sprječavaju proces
usisavanja.
Usisni i tlačni vod postavite tako da ne stvaraju
mehanički pritisak na uređaj.
Usisni ventil treba položiti dovoljno duboko u
vodu tako da se spuštanjem razine vode izbjegne
rad pumpe bez vode.
Usisni vod koji ne brtvi i usisava zrak sprječava
usisavanje vode.
Pazite da pumpa ne usisava strana tijela (pijesak
itd.), po potrebi stavite predfiltar.
5.2 Priključivanje tlačnog voda
Tlačni vod (treba biti min. 3/4”) mora se priključiti
direktno li preko nazuvice s navojem na priključak
za tlačni vod (1” UN ) uređaja.
Svakako se može koristiti tlačno crijevo od 1/2”
s odgovarajućim vijčanim spojevima. Snaga
protoka se smanjuje s manjim tlačnim crijevom.
Tijekom usisavanja treba potpuno otvoriti
zaporne elemente u tlačnom vodu (sapnice,
ventile itd.) tako da slobodno izadje zrak iz
usisnog voda.
5.3 Električni priključak
Električni priključak uspostavlja se na utičnici sa
zaštitnim kontaktom 230 V ~ 50 Hz. Osigurač
najmanje 10 ampera
Uključivanje i isključivanje slijedi putem
ugradjene sklopke.
Ugradjenim kontrolnikom temperature motor je
zaštićen od preopterećenja i blokiranja. Kod
pregrijavanja kontrolnik temperature automatski
isključuje pumpu, a kad se ohladi, pumpa se
ponovno sama uključi.
HR/
BIH
19
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 19

5.4 Transport (slika 2)
Za jednostavan transport vrtna pumpa ima ručku koja
se može izvući i kotače.
Izvucite do kraja ručku za transport.
Sad možete pumpu jednostavno vući.
Na kraju ponovno uvucite ručku za transport.
6. Rukovanje
Uređaj postavite na stabilno i ravno mjesto.
Pumpu na tlačnom priključku (slika 1/poz. 2)
napuniti vodom.
Otvorite tlačni vod.
Priključite mrežni kabel. Postupak punjenja
počinje automatski. Usisavanje može kod
maksimalne visine trajati do 5 minuta.
Ukloni li se pumpa nakon korištenja, prilikom
ponovnog priključivanja i puštanja u pogon
ponovno je treba napuniti vodom.
Nakon završetka uzimanja vode morate isključiti
pumpu na sklopki za uključivanje/isključivanje.
7. Zamjena mrežnog priključka
Ako se ošteti mrežni priključni vod ovog uređaja,
zamijeniti ga mora proizvođač ili njegova servisna
služba ili slična kvalificirana osoba, kako bi se
izbjegle opasnosti.
8. Čišćenje, održavanje i naručivanje
rezervnih dijelova
Uređaj uglavnom ne treba održavati. Za dugi vijek
trajanja ipak preporučujemo redovitu kontrolu i njegu.
Pozor!
Prije svakog održavanja uređaj trebate isključiti iz
napona tako da izvučete mrežni utikač pumpe iz
utičnice.
8.1 Održavanje
Kod eventualnog začepljenja kućnog vodovoda
zatvorite tlačni vod na vodovodnoj cijevi i skinite
usisno crijevo. Otvorite dovod vode. Uključite
uređaj više puta na oko dvije sekunde. Na taj
način u većini slučajeva možete ukloniti
začepljenja.
Zamjena mrežnog kabela: Pozor: Iskopčajte
uređaj iz strujne mreže! U slučaju
neispravnog kabela zamjenu smije izvršiti
samo električar.
U unutrašnjosti uredjaja nalaze se dijelovi koje
treba održavati.
8.2 Skladištenje
Prije dužeg nekorištenja ili stajanja tijekom zime
pumpu treba temeljito oprati vodom, kompletno
isprazniti i pospremiti na suho mjesto.
U slučaju opasnost od smrzavanja, uređaj treba u
cijelosti isprazniti.
Nakon dužih intervala mirovanja kratkim
uključivanjem-isključivanjem provjerite da li se
rotor besprijekorno vrti.
8.3 Narudžba rezervnih dijelova:
Prilikom naručivanja rezervnih dijelova su potrebni
slijedeći podaci:
Tip uredjaja
Broj artikla uredjaja
Ident. broj uredjaja
Broj potrebnog rezervnog dijela
Aktualne cijene i informacije potražite na web-adresi
www.isc-gmbh.info
9. Zbrinjavanje i recikliranje
Uredjaj se nalazi u pakovanju koje ga štiti od
oštećenja prilikom transporta. Ovo pakovanje je
sirovina i zato se može ponovno upotrijebiti ili poslati
na reciklažu.
Uredjaj i njegov pribor izradjeni su od različitih
materijala kao npr. metala i plastike. Neispravne
sastavne dijelove otpremite na mjesta za
zbrinjavanje posebnog otpada. Informacije potražite
u specijaliziranoj trgovini ili nadležnoj općinskoj
upravi.
HR/
BIH
20
Anleitung_BG_GP_1146_NM_SPK1:_ 15.12.2008 14:34 Uhr Seite 20
