EINHELL RG-SP 750 LL User manual

Bedienungsanleitung
Tauchpumpe
tOperating Instructions
Submersible Pump
pMode d’emploi
Pompe submersible
CIstruzioni per l’uso
Pompa sommersa
lL Betjeningsvejledning
Dykpumpe
Bf Upute za uporabu
Podvodna pumpa
jNávod k obsluze
Ponorné čerpadlo
WNávod na obsluhu
Ponorné čerpadlo

Art.-Nr.: 41.706.62 I.-Nr.: 01018 RG-SP 750 LL
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:56 Uhr Seite 1

2
Vor Inbetriebnahme Bedienungsanleitung und
Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information
before using for the first time.
Avant la mise en service, lisez le mode dʼemploi et les consignes
de sécurité et respectez-les.
Prima della messa in esercizio leggete e osservate le istruzioni
per lʼuso e le avvertenze di sicurezza.
 Betjeningsvejledningen og sikkerhedsanvisningerne skal læses,
inden maskinen tages i brug. Alle anvisninger skal følges.
Üzembehelyezés előtt elolvasni és figyelembe venni a használati
utasítást és a biztonsági utasításokat.
Bf Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu
i sigurnosnih napomena.
4Prije puštanja u pogon pročitajte i uvažite uputstva za upotrebu i
napomene bezbednosti.

Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:56 Uhr Seite 2

3
2
1
3
1
6
5
4
3
2
11
3
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:56 Uhr Seite 3

4
4
A
5
A
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:56 Uhr Seite 4

5
D
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
 Vorsicht!
An stehenden Gewässern, Garten- und
Schwimmteichen und in deren Umgebung ist die
Benutzung des Gerätes nur mit Fehlerstrom-
Schutzschalter mit einem auslösenden
Nennstrom bis 30 mA (nach VDE 0100 Teil 702
und 738) zulässig.
Das Gerät ist nicht zum Einsatz in
Schwimmbecken, Planschbecken jeder Art und
sonstigen Gewässern geeignet, in welchen sich
während des Betriebs Personen oder Tiere
aufhalten können. Ein Betrieb des Gerätes
während des Aufenthalts von Mensch oder Tier
im Gefahrenbereich ist nicht zulässig. Fragen Sie
Ihren Elektrofachmann!
Dieses Gerät ist nicht dafür bestimmt, durch
Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von
ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
Achtung!
Bevor Sie das Gerät in Betrieb nehmen, lassen
Sie fachmännisch prüfen, ob die
- Erdung
- Nullung
- Fehlerstromschutzschaltung
den Sicherheitsvorschriften der Energie-
Versorgungsunternehmen entsprechen und
einwandfrei funktionieren.
Die elektrischen Steckverbindungen sind vor
Nässe zu schützen.
Bei Überschwemmungsgefahr die
Steckverbindungen im überflutungssicheren
Bereich anbringen.
Die Förderung von aggressiven Flüssigkeiten,
sowie die Förderung von abrasiven
(schmirgelnden) Stoffen ist auf jeden Fall zu
vermeiden.
Das Gerät ist vor Frost zu schützen.
Das Gerät ist vor Trockenlauf zu schützen.
Der Zugriff von Kindern ist durch geeignete
Maßnahmen zu verhindern.
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

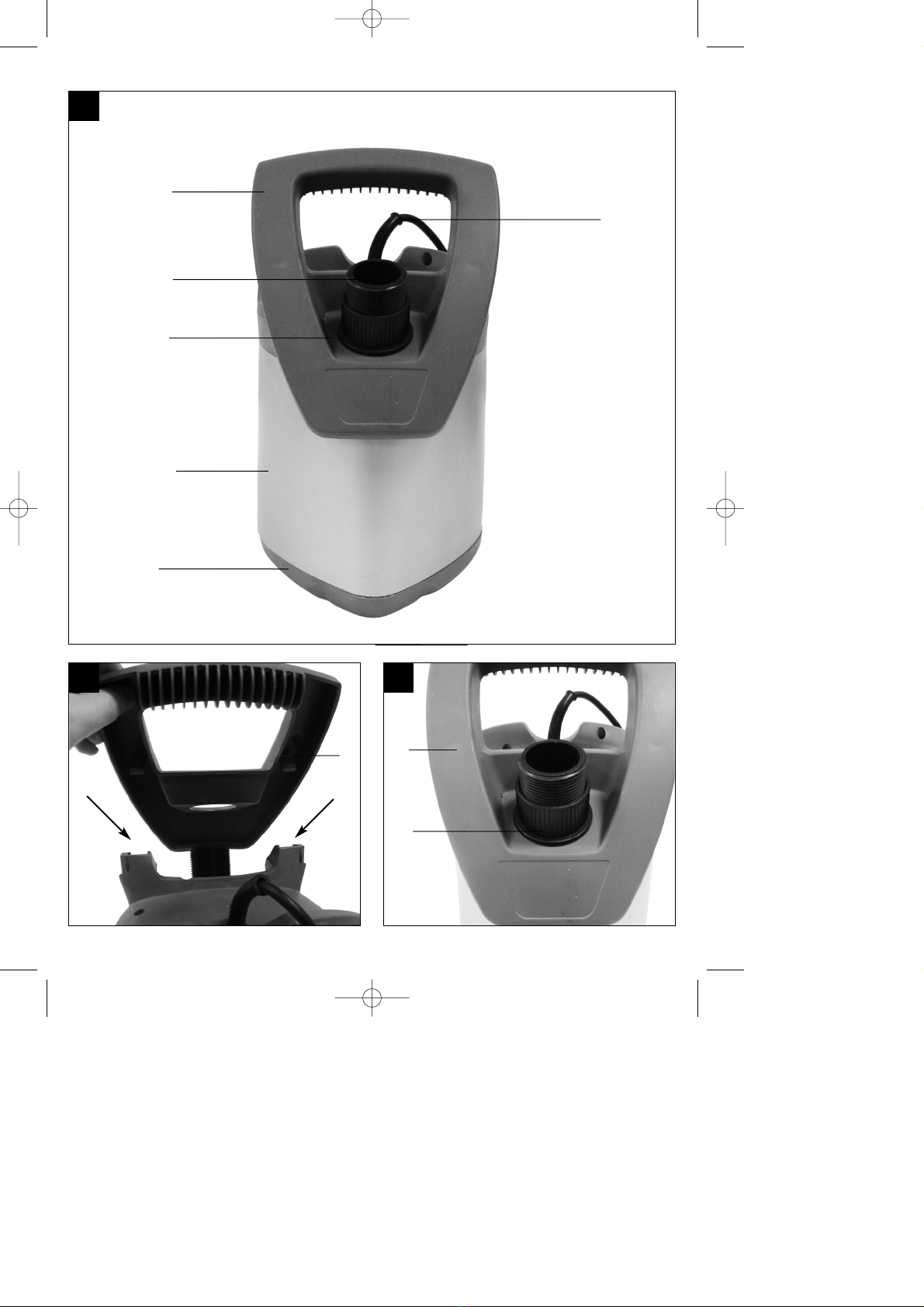

2. Gerätebeschreibung (Bild 1)
1. Tragegriff mit Kabelaufwicklung
2. Schlauchanschluss
3. Befestigungsmutter
4. Pumpengehäuse
5. Ansaugkorb
6. Netzleitung
3. Bestimmungsgemäße Verwendung
Das von Ihnen erworbene Gerät ist für die Förderung
von Wasser mit einer maximalen Temperatur von
35° C bestimmt. Das Gerät darf nicht für andere
Flüssigkeiten, insbesondere nicht für
Motorenkraftstoffe, Reinigungsmittel und sonstige
chemische Produkte verwendet werden! Eingebaut
in einen Schacht gibt das Gerät Sicherheit vor
Überschwemmungen. Sie findet aber auch überall
dort Anwendung, wo Wasser umgefördert werden
muss, z.B. im Haushalt, im Garten, und vielen
Anwendungen mehr. Das Gerät darf nicht für den
Betrieb von Schwimmbecken verwendet werden!
Bei Benutzung des Gerätes in Gewässern mit
natürlichem, schlammigem Boden stellen Sie das
Gerät leicht erhöht auf, z.B. auf Ziegelsteinen.
Für Dauerbenutzung, z.B. als Umwälzpumpe im
Teich, ist das Gerät nicht bestimmt. Die zu
erwartende Lebenszeit des Gerätes wird sich
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:56 Uhr Seite 5

6
D
dadurch deutlich verkürzen, da das Gerät nicht für
eine andauernde Belastung konstruiert wurde.
Das Gerät darf nur nach seiner Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzanschluss 230V ~50 Hz
Aufnahmeleistung 750 Watt
Fördermenge max. 15.000 l/h
Förderhöhe max. 10 m
Eintauchtiefe max. 5 m
Wassertemperatur max. 35°C
Schlauchanschluss 1 1/2” IG
Fremdkörper max.: Ø 5 mm
Schaltpunkthöhe: EIN max. ca. 12 cm
Schaltpunkthöhe: AUS min. ca. 3 cm
Ansaughöhe min: 4 mm
5. Vor Inbetriebnahme
5.1 Montage des Tragegriffes (Abb. 2/3)
Den Tragegriff (1) auf die Pumpe stecken
(Abb.2).
Tragegriff (1) mit Befestigungsmutter (3) sichern
(Abb. 3).
5.2 Die Installation
Die Installation des Gerätes erfolgt entweder:
Stationär mit fester Rohrleitung
oder
Stationär mit flexibler Schlauchleitung
Zu beachten!
Bei der Installation ist zu beachten, dass das Gerät
niemals freihängend an die Druckleitung oder am
Stromkabel montiert werden darf. Das Gerät muss an
dem dafür vorgesehenen Tragegriff aufgehängt
werden, bzw. auf dem Schachtboden aufliegen. Um
eine einwandfreie Funktion des Gerätes zu
gewährleisten, muss der Schachtboden immer frei
von Schlamm oder sonstigen Verunreinigungen sein.
Bei zu geringem Wasserspiegel kann der im Schacht
befindliche Schlamm schnell eintrocknen und das
Gerät am Anlaufen hindern. Deshalb ist es
notwendig, das Gerät regelmäßig zu prüfen
(Anlaufversuche durchführen).
Hinweis:
Der Pumpenschacht sollte mindestens die
Abmessungen von 40 x 40 x 50 cm haben, damit
sich der Schwimmschalter frei bewegen kann.
5.3 Der Netzanschluss
Das von Ihnen erworbene Gerät ist bereits mit einem
Schutzkontaktstecker versehen. Das Gerät ist
bestimmt für den Anschluss an eine
Schutzkontaktsteckdose mit 230 V ~ 50 Hz.
Vergewissern Sie sich, dass die Steckdose
ausreichend abgesichert ist (mind. 6 A), und
einwandfrei in Ordnung ist. Führen Sie den
Netzstecker in die Steckdose ein und das Gerät ist
somit betriebsbereit.
Achtung!
Diese Arbeit ist nur von einem Fachmann des
Elektrohandwerks oder vom Kundendienst
durchzuführen, um Gefährdungen zu vermeiden.
6. Bedienung
Nachdem Sie diese Installations- und
Betriebsanweisung genau gelesen haben, können
Sie unter Beachtung folgender Punkte das Gerät in
Betrieb nehmen:
Prüfen Sie, dass das Gerät sicher aufgestellt ist.
Prüfen Sie, dass die Druckleitung
ordnungsgemäß angebracht wurde.
Vergewissern Sie sich, dass der elektrische
Anschluss 230 V ~ 50 Hz beträgt.
Überprüfen Sie den ordnungsgemäßen Zustand
der elektrischen Steckdose.
Vergewissern Sie sich, dass niemals Feuchtigkeit
oder Wasser an den Netzanschluss kommt.
Vermeiden Sie, dass das Gerät trocken läuft.
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:56 Uhr Seite 6

7
D

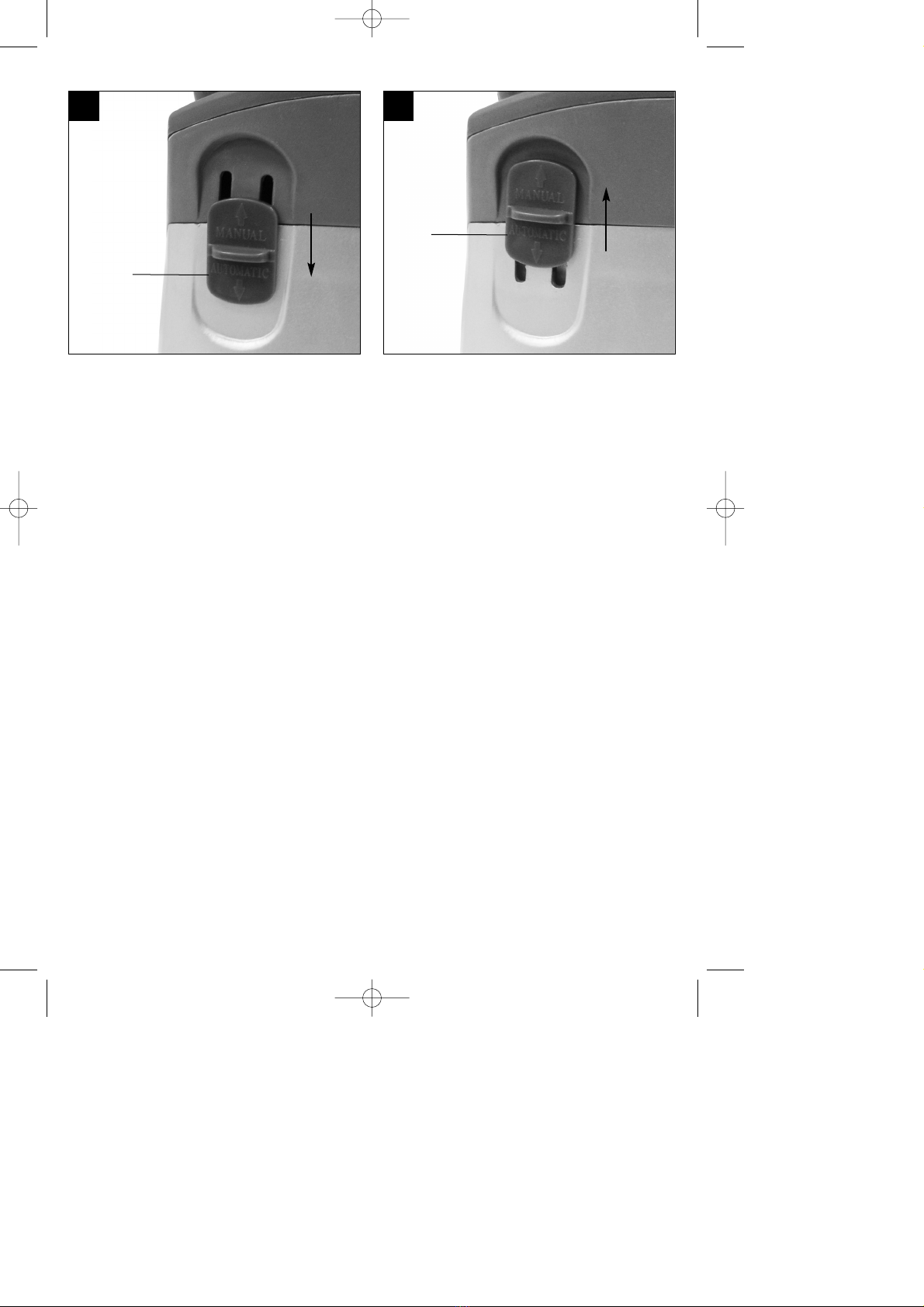

Funktion des integrierten Schwimmerschalters
Automatikbetrieb:
Im Automatikbetrieb muss sich der Umschalter (A) in
der unteren Stellung befinden (Abb. 4).
Somit ist der integrierte Schwimmerschalter aktiviert.
Die Einschalthöhe beträgt ca. 12 cm. Bei ca. 3 cm
schaltet das Gerät wieder aus.
Manueller Betrieb/Flachabsaugen:
Zum manuellen Betrieb, bzw. Flachabsaugen muss
der Umschalter (A) in die obere Stellung gebracht
werden (Abb. 5). Somit ist der integrierte
Schwimmerschalter überbrückt und das Gerät läuft
ständig. Im manuellen Betrieb kann das Wasser bis
auf 4 mm abgesaugt werden.
Bitte beachten:
Damit das Gerät im manuellen Betrieb absaugen
kann, ist eine Wasserhöhe von mind. 15 mm
erforderlich!
Achtung!
Das Gerät darf nicht trockenlaufen!
7. Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Achtung!
Vor jeder Wartungsarbeit den Netzstecker
ziehen.
Bei transportabler Verwendung sollte das Gerät
nach jedem Gebrauch mit klarem Wasser
gereinigt werden.
Bei stationärer Installation empfiehlt sich alle 3
Monate die Funktion des Schwimmschalters zu
überprüfen.
Fusseln und faserige Partikel, die sich im
Gehäuse eventuell festgesetzt haben, mit einem
Wasserstrahl entfernen.
Alle 3 Monate Schachtboden von Schlamm
befreien und auch die Schachtwände reinigen.
Den Schwimmschalter mit klarem Wasser von
Ablagerungen reinigen.
8.1 Reinigung des Schaufelrades
Bei zu starker Ablagerung im Gehäuse muss der
untere Teil des Gerätes wie folgt zerlegt werden:
1. Lösen Sie den Ansaugkorb vom Gehäuse.
2. Das Schaufelrad mit klarem Wasser reinigen.
Achtung! Das Gerät nicht auf dem Schaufelrad
abstellen oder abstützen!
3. Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
8.2 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:56 Uhr Seite 7

D
8
Störungen Ursachen Abhilfe
Gerät läuft nicht an - Netzspannung fehlt
- Schwimmschalter schaltet nicht
- Netzspannung überprüfen
- Schwimmschalter in höhere
Stellung bringen
Gerät fördert nicht - Einlaufsieb verstopft
- Druckschlauch geknickt
- Einlaufsieb mit Wasserstrahl
reinigen
- Knickstelle beheben
Gerät schaltet nicht aus - Schwimmschalter kann nicht
absinken
- Gerät auf dem Schachtboden
richtig aufstellen
Fördermenge ungenügend - Einlaufsieb verstopft
- Leistung verringert, durch stark
verschmutzte und schmirgelnde
Wasserbeimengungen
- Einlaufsieb reinigen
- Gerät reinigen und
Verschleißteile ersetzen
Gerät schaltet nach kurzer Laufzeit
ab
- Motorschutz schaltet das Gerät
wegen zu starker Wasserver-
schmutzung ab
- Wassertemperatur zu hoch,
Motorschutz schaltet ab
- Netzstecker ziehen und Gerät
sowie Schacht reinigen
- Auf maximale Wassertemperatur
von 35° C achten!
10. Fehlersuchplan
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:56 Uhr Seite 8

GB
9
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
 Caution!
In stagnant water bodies, garden ponds,
swimming ponds and their surrounding areas
the unit may only be used with an earth-leakage
circuit breaker with an actuating rated current of
up to 30 mA (according to VDE 0100 Part 702
and 738).
The equipment is not designed for use in
swimming pools and paddling pools of any kind
or other bodies of water in which people or
animals may be present during operation. It is
prohibited to operate the equipment if a person
or animal is in the danger area. Ask your
electrician!
This equipment is not designed to be used by people
(including children) with limited physical, sensory or
mental capacities or those with no experience and/or
knowledge unless they are supervised by a person
who is responsible for their safety or they have
received instructions from such a person in how to
use the equipment safely. Children must always be
supervised in order to ensure that they do not play
with the equipment.
Important!
Before you put the equipment into operation,
arrange for a specialist to check that the
- earthing
- protective multiple earthing
- residual-current operated circuit-breaker circuit
comply with the safety regulations of the power
supply company and work correctly.
The electrical plug-in connections must be
protected from wet conditions.
If there is a risk of flooding, place the plug-in
connections in an area which is safe from
flooding.
Strictly avoid pumping aggressive liquids and
abrasive substances.
Protect the equipment from frost.
Protect the equipment from dry running.
Take suitable measures to keep the equipment
out of the reach of children.
 CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout (Fig. 1)
1. Carry handle with cable rewind
2. Hose connection
3. Fastening nut
4. Pump housing
5. Intake cage
6. Power cable
3. Proper use
The equipment you have purchased is designed to
pump water with a maximum temperature of 35 °C.
This equipment must never be used for other liquids,
especially engine fuels, cleaning agents and other
chemically-based products! Installed in a shaft, the
equipment provides protection from flooding.
However, it can be used wherever you want to move
water, e.g. in the house, in the garden, and for many
other applications. The equipment must not be used
to operate swimming pools!
If you want to use the equipment in bodies of water
with a natural, muddy bottom, place the equipment in
a slightly elevated position, e.g. on bricks.
The equipment is not designed for continuous
operation, e.g. as a circulating pump in a pond. In this
case the equipment’s anticipated life will be greatly
shortened because the equipment was not designed
for continuous loading.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:57 Uhr Seite 9

10
GB
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains connection 230V ~ 50 Hz
Power rating 750 W
Max. pumping rate 15,000 l/h
Max. delivery head 10 m
Max. immersion depth 5 m
Max. water temperature 35 °C
Hose connection 1 1/2“ female thread
Max. size of foreign bodies: Ø 5 mm
Switching point height: ON max. approx. 12 cm
Switching point height: OFF min. approx. 3 cm
Min. suction height: 4 mm
5. Before putting the equipment into
operation
5.1 Fitting the carry handle (Fig. 2/3)
Connect the carry handle (1) to the pump (Fig. 2)
Secure the carry handle (1) with the fastening nut
(3) (Fig. 3).
5.2 Installation
The equipment can be installed either:
Stationary with rigid tubing
or
Stationary with a flexible hose line
Note!
When installing, never hang the equipment by the
discharge line or by the power cable. The equipment
must be hung up with the provided carry handle or it
must rest on the bottom of the shaft. To ensure that
the equipment works properly, the bottom of the shaft
always must be free of sludge and other
accumulations of dirt. If the water level is too low, the
sludge in the shaft can quickly dry out and hinder the
equipment from starting. It is necessary therefore to
check the equipment regularly (carry out trial start-
ups).
Note:
The pump shaft should measure at least
40 x 40 x 50 cm so that the floating switch can move
freely.
5.3 Mains connection
The equipment you have purchased comes with an
earthing-pin plug. The equipment is designed for
connection to a socket outlet with earthing contact for
230 V ~ 50 Hz. Make sure that the socket-outlet is
sufficiently fused (at least 6 A) and in good working
order. Insert the power plug in the socket-outlet and
the equipment is ready for operation.
Important!
To rule out danger, this work must be left strictly to a
specialist electrician or Customer Service.
6. Operation
You can put the equipment into operation after you
have thoroughly read the installation and operating
instructions. Pay attention to the following points:
Make sure that the equipment is set up securely.
Check that the discharge line is fitted correctly.
Make sure that the electrical connection is 230 V
~ 50 Hz.
Check that the electrical socket-outlet is in good
working order.
Make sure that no moisture or water can ever
reach the power connection.
Make sure that the equipment does not run dry.
Function of the integrated floating switch
Automatic mode:
Selector switch (A) must be in the lower position
during automatic mode (Fig. 4).
This activates the integrated floating switch. The
height of activation is approximately 12 cm. The
equipment switches off again when a height of
approximately 3 cm is reached.
Manual mode/shallow water:
Selector switch (A) must be in the upper position to
operate manually or in shallow water (Fig. 5). This
bridges the integrated floating switch so that the
equipment runs continuously. Water can be pumped
down to 4 mm in manual mode.
Please note:
The depth of water must be at least 15 mm before the
equipment can be run in manual mode!
Important.
The equipment must not run dry!
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:57 Uhr Seite 10

GB
11
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
8. Cleaning, maintenance and
ordering of spare parts
Important!
Unplug the power plug prior to any maintenance
work.
For mobile applications, the equipment should be
cleaned with clear water after every usage.
For stationary installation, it is recommended that
you check the floating switch for proper
functioning every three months.
Use a water jet to remove any lint or fibrous
particles that may have become trapped in the
housing.
Remove sludge from the shaft bottom and clean
the shaft walls every 3 months.
Use clear water to remove deposits from the
floating switch.
8.1 Cleaning the paddle wheel
If a lot of deposits collect in the housing, the bottom
part of the equipment must be dismantled as follows:
1. Disconnect the intake cage from the housing.
2. Clean the paddle wheel with clear water.
Important! Do not put down or rest the
equipment on the paddle wheel!
3. Assemble in reverse order.
8.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.3 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:57 Uhr Seite 11

12
GB
Faults Cause Remedy
The equipment does not start - Power supply not connected
- Floating switch does trigger
- Check power supply
- Raise position of floating switch
The equipment does not pump - Intake sieve clogged
- Discharge hose kinked
- Clean intake sieve with water jet
- Unkink the hose
The equipment does not cut out - Floating switch cannot sink - Place equipment correctly on
shaft bottom
Insufficient pumping rate - Intake sieve clogged
- Performance reduced due to
heavily contaminated and
abrasive water impurities
- Clean intake sieve
- Clean equipment and replace
wear parts
The equipment switches off after
briefly running
- Motor circuit-breaker switches
the equipment off due to
excessive water contamination
- Water temperature too high;
motor circuit-breaker switches
the equipment off
- Unplug power plug and clean
equipment and shaft
- Ensure that maximum
permissible water temperature
(35 °C) is not exceeded
10. Troubleshooting guide
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:57 Uhr Seite 12

13
F
Attention !
Lors de lʼutilisation dʼappareils, il faut respecter
certaines mesures de sécurité afin dʼéviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode dʼemploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si lʼappareil doit être remis à dʼautres
personnes, remettez-leur aussi ce mode dʼemploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode dʼemploi et des consignes de sécurité.
1. Consignes de sécurité
 Attention !
Sur des eaux dormantes, des pièces d’eau de
jardin et des piscines et dans leur proximité, il
est uniquement autorisé d’utiliser l’appareil avec
un disjoncteur à courant de défaut dont le
courant nominal déclencheur ne dépasse pas 30
mA (conformément à VDE 0100, parties 702 et
738).
L’appareil ne convient pas à l’emploi dans les
piscines, les pataugeoires de tous genres et
toutes autres pièces d’eaux dans lesquelles des
personnes ou des animaux peuvent se trouver
pendant son fonctionnement. Il est interdit de
faire fonctionner l’appareil pendant la présence
de personnes ou d’animaux dans la zone
dangereuse. Consultez votre spécialiste en
électricité!
Cet appareil ne convient pas aux personnes (y
compris les enfants) qui en raison de leurs capacités
physiques, sensorielles ou intellectuelles ou leur
manque dʼexpérience et/ou de connaissances ne
peuvent pas lʼutiliser de manière sûre, à moins dʼêtre
surveillées et de recevoir les instructions relatives à
lʼutilisation de lʼappareil par une personne
responsable de leur sécurité. Surveillez les enfants
pour vous assurer quʼils ne jouent pas avec
lʼappareil.
Attention!
Avant de mettre lʼappareil en service, faites
vérifier par un(e) spécialiste si
- la mise à la terre
- la mise au neutre
- la protection contre les courants de courts-
circuits
satisfont bien aux prescriptions de sécurité des
distributeurs dʼénergie et fonctionnent bien
irréprochablement.
Les connecteurs enfichables électriques doivent
être préservés de lʼhumidité.
En cas de risques dʼinondation, placez les
connecteurs enfichables dans un endroit à lʼabri
des inondations.
Il faut éviter à tout prix de refouler des liquides
agressifs ainsi que des substances abrasives (à
effet de gel lubrifiant).
Protégez lʼappareil du gel.
Protégez lʼappareil contre le fonctionnement à
sec.
Il faut interdire lʼaccès aux enfants par des
mesures adéquates.
 AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
2. Description de lʼappareil (figure 1)
1. Poignée avec enroulement de câble
2. Raccord flexible
3. Ecrou de fixation
4. Carter de pompe
5. Panier d’aspiration
6. Conduite réseau
3. Utilisation conforme à lʼaffectation
Lʼappareil que vous venez dʼacheter est destiné au
refoulement de lʼeau à une température maximale de
35° C. Cet appareil ne doit pas être utilisé pour
dʼautres liquides, en particulier pas pour carburants
pour moteurs, produits nettoyants et autres produits
chimiques ! Monté dans une cuve, lʼappareil est en
sécurité contre les inondations. Il peut être
également employé partout où lʼon a besoin de
transporter de lʼeau, par exemple à la maison, dans
le jardin et bien dʼautres applications encore. Il est
interdit dʼutiliser lʼappareil pour exploiter des bassins
de piscine !
Lorsque vous employez lʼappareil dans des eaux
comprenant naturellement un fond boueux, placez
lʼappareil en le relevant légèrement, par exemple, sur
des briques.
Lʼappareil ne convient pas à une utilisation continue,
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:57 Uhr Seite 13

14
F
par exemple comme pompe de circulation dans une
pièce dʼeau. La durée de vie attendue de lʼappareil
serait alors essentiellement raccourcie, étant donné
que lʼappareil nʼest pas construit pour une charge
permanente.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
lʼopérateur/lʼexploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, nʼont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si lʼappareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Branchement secteur 230V ~50 Hz
Puissance absorbée 750 watts
Refoulement maxi. 15.000 l/h
Hauteur manométrique maxi. 10 m
Profondeur dʼimmersion maxi. 5 m
Température de lʼeau maxi. 35°C
Raccord de tuyau flexible 1 1/2” filet int.
Corps étranger maxi.: Ø 5 mm
Hauteur de point de commutation: MARCHE
max. env. 12 cm
Hauteur de point de commutation : ARRET
min. env. 3 cm
Hauteur d’aspiration mini : 4 mm
5. Avant la mise en service
5.1 Montage de la poignée (fig. 2/3)
Enfichez la poignée (1) sur la pompe (fig. 2).
Bloquez la poignée (1) avec l’écrou de fixation (3)
(fig. 3).
5.2 L’installation
Lʼinstallation de lʼappareil se fait soit:
fixe avec une tuyauterie fixe
ou
fixe avec une conduite souple
A respecter!
Lors de lʼinstallation, faites attention à ne jamais
suspendre lʼappareil librement à la conduite de
pression ni à le monter à un câble électrique.
Lʼappareil doit être suspendu à la poignée prévue à
cet effet ou être placé sur le fond de la cuve. Dans le
but de garantir un fonctionnement irréprochable de
lʼappareil, le fond de la cuve doit toujours être
exempt de boue ou dʼautres impuretés. Lorsque le
niveau de lʼeau est trop faible, la boue qui se trouve
dans la cuve peut rapidement sécher, ce qui est un
obstacle au bon démarrage de lʼappareil. Raison
pour laquelle il est nécessaire de contrôler lʼappareil
régulièrement (en effectuant des essais de
démarrage).
Remarque:
Le puits de pompe doit au moins mesurer 40 x 40 x
50 cm pour que lʼinterrupteur à flotteur puisse se
mouvoir librement.
5.3 Branchement secteur
Votre appareil est déjà pourvu dʼune fiche à contact
de protection. Lʼappareil est destiné à être raccordé
à une prise de courant de sécurité 230 V ~ 50 Hz.
Assurez-vous que la prise de courant est
suffisamment protégée (mini. 6 A), et est dans un
état irréprochable. Engagez la fiche secteur dans la
prise de courant et lʼappareil est prêt au
fonctionnement.
Attention!
Ce travail doit uniquement être effectué par un
spécialiste électricien ou du service après-vente afin
dʼéviter tout risque.
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:57 Uhr Seite 14

15
F
6. Commande
Après avoir lu attentivement les présentes
instructions dʼinstallation et de service, vous pouvez
mettre lʼappareil en service en respectant les points
suivants:
Vérifiez que lʼappareil est placé de manière sûre.
Vérifiez que la conduite de pression est montée
dans les règles de lʼart.
Assurez-vous que lʼalimentation électrique est de
230 V ~ 50 Hz.
Vérifiez que la prise de courant électrique est en
bon état.
Assurez-vous que lʼhumidité ou lʼeau nʼentre
jamais en contact avec le branchement secteur.
Assurez-vous que lʼappareil fonctionne à sec.
Fonction du flotteur intégré
Mode automatique:
En mode automatique, le commutateur (A) doit se
trouver en position basse (fig. 4). Ainsi, l’interrupteur
à flotteur intégré est alors activé. La hauteur de mise
en circuit est d’env. 12 cm. A env. 3 cm, l’appareil se
met à nouveau hors circuit.
Mode manuel / aspiration plane:
Mettez le commutateur (A) en position haute pour le
mode manuel ou l’aspiration plane (fig. 5).
L’interrupteur à flotteur intégré est alors ponté et
l’appareil fonctionne constamment. En mode manuel,
l’eau peut être aspirée jusqu’à un niveau de 4 mm.
Veuillez respecter:
L’eau doit atteindre au moins 15 mm de hauteur afin
de permettre à l’appareil d’aspirer en mode manuel !
Attention!
L’appareil ne doit pas fonctionner à sec!
7. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin dʼéviter tout
risque.
8. Nettoyage, maintenance et
commande de pièces de rechange
Attention!
Avant chaque travail de maintenance, débranchez la
prise secteur.
Lorsque vous lʼutilisez en la transportant, nettoyez
lʼappareil après chaque emploi avec de lʼeau claire.
En cas dʼinstallation fixe, il est recommandé de
contrôler tous les 3 mois la fonction de lʼinterrupteur
à flotteur.
Eliminez les particules de peluches et fibres
éventuellement déposées dans le boîtier à lʼaide dʼun
jet dʼeau.
Tous les 3 mois, débarrassez le fond de la boue et
nettoyez également les parois de la cuve.
Eliminer les dépôts de lʼinterrupteur à flotteur avec
de lʼeau claire.
8.1 Nettoyage de la roue à aubes
En cas de dépôt trop important dans le boîtier, la
partie inférieure de lʼappareil doit être démontée
comme suit:
1. Détachez le panier dʼaspiration du boîtier.
2. Nettoyez la roue à aubes avec de lʼeau claire.
Attention! Ne pas poser ou étayer lʼappareil sur
la roue à aubes !
3. Le montage est effectué dans lʼordre inverse des
étapes.
8.2 Maintenance
Aucune pièce à lʼintérieur de lʼappareil nʼa besoin
de maintenance.
8.3 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de lʼappareil
No. dʼarticle de lʼappareil
No. dʼidentification de lʼappareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
lʼadresse www.isc-gmbh.info
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:57 Uhr Seite 15

16
F
9. Mise au rebut et recyclage
Lʼappareil se trouve dans un emballage permettant
dʼéviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
Lʼappareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes dʼélimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de lʼadministration de votre
commune !
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:57 Uhr Seite 16

17
F
Dérangements Origines Remède
L'appareil ne démarre pas - Tension secteur manque
- Interrupteur à flotteur ne
commute pas
- Vérifier la tension secteur
- Placer l'interrupteur à flotteur
dans une position plus élevée
L'appareil ne refoule pas - Filtre d'entrée bouché
- Tuyau de refoulement flambé
- Nettoyer le filtre d'entrée au jet
d'eau
- Défaire le point de pliage
L'appareil ne se met pas hors
circuit
- L'interrupteur à flotteur ne peut
pas s'abaisser
- Monter correctement l'appareil
sur le fond de la cuve
Refoulement insuffisant - Filtre d'entrée bouché
- Puissance diminuée par des
produits mélangés à l'eau très
encrassés et graissants
- Nettoyer le filtre d'entrée
- Nettoyer l'appareil et remplacer
les pièces d'usure
L'appareil se déconnecte après
une brève durée de
fonctionnement
- La protection du moteur
déconnecte l'appareil à cause
d'un trop grand encrassement
de l'eau
- Température de lʼeau trop élevée,
la protection du moteur
déconnecte
- Débrancher la prise secteur et
nettoyez l'appareil ainsi que la
cuve
- Veillez à la température
maximale de lʼeau de 35° C!
10. Plan de recherche des erreurs
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:57 Uhr Seite 17

18
I
Attenzione!
Nellʼusare gli apparecchi si devono rispettare diverse
avvertenze di sicurezza per evitare lesioni e danni.
Quindi leggete attentamente queste istruzioni per
lʼuso. Conservatele bene per avere a disposizione le
informazioni in qualsiasi momento. Se date
lʼapparecchio ad altre persone consegnate loro
queste istruzioni per lʼuso insieme allʼapparecchio!
Non ci assumiamo alcuna responsabilità per incidenti
o danni causati dal mancato rispetto di queste
istruzioni e delle avvertenze di sicurezza.
1. Avvertenze di sicurezza
 Attenzione!
Nel caso di stagni, laghetti di giardini o piccole
vasche e nelle loro vicinanze l’uso
dell’apparecchio è consentito solo con
interruttore di sicurezza per correnti di guasto
con una corrente nominale di intervento fino a 30
mA (secondo la norma VDE 0100 parte 702 e
parte 738).
L’apparecchio non è adatto all’uso in piscine,
piscine per bambini di ogni tipo e vasche in cui
possano essere presenti persone o animali
mentre essa è in funzione. È vietato l’uso
dell’apparecchio in presenza di persone o
animali nella zona di pericolo. Rivolgetevi al
vostro elettricista specializzato!
Questo apparecchio non è destinato ad essere usato
da persone (bambini compresi) con capacità fisiche,
sensoriali o mentali limitate o che manchino di
esperienza e/o conoscenze, a meno che non
vengano sorvegliati da una persona responsabile per
la loro sicurezza o abbiano ricevuto da essa
istruzioni su come usare lʼapparecchio. I bambini
devono essere sorvegliati per assicurarsi che non
giochino con lʼapparecchio.
Attenzione!
Prima di mettere in funzione una nuova pompa
per acque reflue fate controllare da uno
specialista che
- la messa a terra,
- la messa a terra del neutro e
- il circuito di sicurezza per correnti di guasto
corrispondano alle norme di sicurezza dell’ente
responsabile della fornitura di energia elettrica e
funzionino in modo corretto.
I collegamenti elettrici ad innesto devono essere
protetti dall’umidità.
In caso di pericolo di inondazioni collocate i
collegamenti ad innesto in un’area che non ne
venga interessata.
Si deve comunque evitare in ogni caso di
convogliare liquidi aggressivi e sostanze
abrasive.
L’apparecchio deve essere protetto dal gelo.
L’apparecchio deve essere protetto da un
funzionamento a secco.
Adottate misure atte a tenere l’apparecchio
lontano dalla portata dei bambini.
2. Descrizione dellʼapparecchio (Fig. 1)
1. Maniglia con avvolgimento del cavo
2. Attacco del tubo flessibile
3. Dado di fissaggio
4. Carcassa della pompa
5. Griglia di aspirazione
6. Cavo di alimentazione
3. Utilizzo proprio
L’apparecchio che avete acquistato è destinato a
convogliare acqua con una temperatura massima di
35° C. L’apparecchio non deve essere assolutamente
usato per altri liquidi, in particolare se si tratta di
carburanti per motori, detergenti ed altri prodotti
chimici! Se montato in un punto basso, l’apparecchio
protegge dalle inondazioni. Il suo impiego è però
possibile ovunque si debba pompare dell’acqua, per
es. in casa, nel giardinaggio e in molti altri settori.
L’apparecchio non deve essere usato nel caso di
vasche di piscine!
Per usare l’apparecchio in acqua con fondo naturale
e fangoso, mettetelo in un posto un po’ sollevato, per
es. su dei mattoni.
L’apparecchio non è adatto per l’uso continuo, per es.
come pompa di circolazione nel laghetto. La durata
utile prevista dell’apparecchio si ridurrà
notevolmente, poiché l’apparecchio non è stato
costruito per una sollecitazione continua.
Lʼapparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
Lʼutilizzatore/lʼoperatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo che
ne risultino.
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:57 Uhr Seite 18

I
19
Tenete presente che i nostri apparecchi non sono
stati costruiti per lʼimpiego professionale, artigianale
o industriale. Non ci assumiamo alcuna garanzia
quando lʼapparecchio viene usato in imprese
commerciali, artigianali o industriali, o in attività
equivalenti.
4. Caratteristiche tecniche
Allacciamento alla rete 230V ~ 50 Hz
Potenza assorbita 750 Watt
Portata max. 15.000 l/h
Prevalenza max. 10 m
Profondità di immersione max. 5 m
Temperatura max. dell’acqua 35°C
Attacco del tubo flessibile 1 1/2” (filetto interno)
Corpi estranei max. Ø 5 mm
Altezza del punto di commutazione ON
max. ca. 12 cm
Altezza del punto di commutazione OFF
min. ca. 3 cm
Prevalenza min: 4 mm
5. Prima della messa in esercizio
5.1 Montaggio della maniglia (Fig. 2/3)
Inserite la maniglia (1) sulla pompa (Fig. 2).
Fissate la maniglia (1) con il dado di bloccaggio
(3) (Fig. 3).
5.2 L’installazione
L’installazione dell’apparecchio viene effettuata o
in modo fisso con tubazione rigida
o
in modo fisso con tubazione flessibile
Da osservare!
Durante l’installazione fate attenzione a non montare
mai l’apparecchio appeso al tubo di mandata o al
cavo della corrente. L’apparecchio deve essere
agganciato alla maniglia prevista o deve essere
appoggiata sul fondo del pozzo. Per garantire un
perfetto funzionamento dell’apparecchio, il fondo del
pozzo deve essere sempre libero da fango o da altro
sporco. In caso di un livello d’acqua insufficiente, il
fango nel pozzo può asciugarsi rapidamente e
impedire all’apparecchio di avviarsi. Perciò è
necessario controllare regolarmente l’apparecchio
(eseguite tentativi di avviamento).
Avvertenza
Il pozzetto della pompa deve avere dimensioni di
almeno 40 x 40 x 50 cm perché l’interruttore a
galleggiante possa muoversi liberamente.
5.3 Collegamento alla rete
L’apparecchio da voi acquistato è già dotato di una
spina con messa a terra. L’apparecchio è concepito
per essere collegato ad una presa di corrente con
messa a terra da 230 V ~ 50 Hz. Assicuratevi che la
presa di corrente sia sufficientemente protetta
(almeno 6 A) ed in perfetto stato. Inserite la spina
nella presa di corrente. In tal modo l’apparecchio è
pronto all’esercizio.
Attenzione!
Al fine di evitare rischi, tale operazione deve essere
eseguita da un elettricista specializzato o da un
servizio di assistenza.
6. Uso
Dopo aver letto attentamente queste istruzioni di
installazione ed uso, potete mettere in esercizio
l’apparecchio tenendo presente i seguenti punti.
Accertatevi che l’apparecchio sia installato in
modo sicuro.
Verificate che il tubo di mandata sia stato
montato in modo corretto.
Assicuratevi che il collegamento elettrico sia di
230 V ~ 50 Hz.
Verificate che la presa elettrica sia in perfetto
stato.
Assicuratevi che umidità e acqua non
raggiungano in nessun caso l’allacciamento alla
rete.
Evitate che l’apparecchio funzioni a secco.
Funzione dell’interruttore a galleggiante
integrato
Esercizio automatico
In esercizio automatico il commutatore (A) deve
trovarsi nella posizione inferiore (Fig. 4). In questo
modo l’interruttore a galleggiante viene attivato.
L’altezza di inserimento è di ca. 12 cm. In caso di ca.
3 cm l’apparecchio si disinserisce di nuovo.
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:57 Uhr Seite 19

20
I
Esercizio manuale/aspirazione orizzontale
Per l’esercizio manuale o per l’aspirazione orizzontale
il commutatore (A) deve essere messo nella
posizione superiore (Fig. 5). In questo modo
l’interruttore a galleggiante integrato viene escluso e
l’apparecchio funziona in esercizio continuo. In
esercizio manuale è possibile aspirare l’acqua fino a
4 mm.
Da tenere presente
È necessaria una profondità dell’acqua di almeno 15
mm perché l’apparecchio possa aspirare in esercizio
manuale!
Attenzione!
L’apparecchio non deve funzionare a secco!
7. Sostituzione del cavo di
alimentazione
Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o da
una persona al pari qualificata al fine di evitare
pericoli.
8. Pulizia, manutenzione e ordinazione
dei pezzi di ricambio
Attenzione!
Prima di ogni lavoro di manutenzione staccate la
spina dalla presa di corrente.
In caso di impiego mobile, l’apparecchio deve
ogni volta essere lavato con acqua pulita dopo
l’uso.
In caso di un utilizzo fisso si consiglia di
controllare il funzionamento dell’interruttore a
galleggiante ogni 3 mesi.
Togliete con un getto d’acqua filetti, peluzzi e
particelle fibrose che si siano eventualmente
depositati nella carcassa.
Ogni 3 mesi togliete il fango dal fondo del vano in
cui si trova la pompa e pulitene anche le pareti.
Pulite l’interruttore a galleggiante e liberatelo dai
depositi.
8.1 Pulizia della ruota a pale
In caso di depositi eccessivi nella carcassa è
necessario smontare la parte inferiore
dell’apparecchio nel modo seguente.
1. Togliete la griglia dalla carcassa .
2. Pulite la ruota a pale con acqua pulita.
Attenzione! Non mettete o appoggiate
l’apparecchio sulla ruota a pale!
3. L’assemblaggio avviene nell’ordine inverso.
8.2 Manutenzione
Allʼinterno dellʼapparecchio non si trovano altre parti
sottoposte ad una manutenzione qualsiasi.
8.3 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
modello dellʼapparecchio
numero dellʼarticolo dellʼapparecchio
numero dʼident. dellʼapparecchio
numero del pezzo di ricambio del ricambio
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
9. Smaltimento e riciclaggio
Lʼapparecchio si trova in una confezione per evitare i
danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere
utilizzato di nuovo o riciclato.
Lʼapparecchio e i suoi accessori sono fatti di
materiali diversi, per es. metallo e plastica.
Consegnate i pezzi difettosi allo smaltimento di rifiuti
speciali. Per informazioni rivolgetevi ad un negozio
specializzato o allʼamministrazione comunale!
Anleitung_RG_SP_750_LL_SPK1:_ 01.08.2008 7:57 Uhr Seite 20
