EINHELL GC-GP 6538 User manual

GC-GP 6538
Art.-Nr.: 41.802.80 I.-Nr.: 11014
9
DOriginalbetriebsanleitung
Gartenpumpe
GB Original operating instructions
Garden pump
FInstructions d’origine
Pompe de jardin
IIstruzioni per l’uso originali
Pompa per giardino
DK/ Original betjeningsvejledning
NHavepumpe
SOriginal-bruksanvisning
Trädgårdspump
CZ Originální návod k obsluze
Baštenska pumpa
SK Originálny návod na obsluhu
Záhradné čerpadlo
NL Originele handleiding
Tuinpomp
EManual de instrucciones original
Bomba de jardín
FIN Alkuperäiskäyttöohje
Puutarhapumppu
SLO Originalna navodila za uporabo
Vrtna črpalka
HEredeti használati utasítás
Kerti szivattyú
RO Instrucţiuni de utilizare originale
Pompăde grădină
GR Πρωτότυπες Οδηγίες χρήσης
Αντλια κηπου
Anl_GC_GP_6538_SPK9.indb 1Anl_GC_GP_6538_SPK9.indb 1 02.10.2018 10:30:4402.10.2018 10:30:44

- 2 -
1
4
3
51
2
2 3
Anl_GC_GP_6538_SPK9.indb 2Anl_GC_GP_6538_SPK9.indb 2 02.10.2018 10:30:4502.10.2018 10:30:45

- 3 -
45
Anl_GC_GP_6538_SPK9.indb 3Anl_GC_GP_6538_SPK9.indb 3 02.10.2018 10:30:4702.10.2018 10:30:47

D
- 4 -
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichti-
gung durchgeführt werden.
Anl_GC_GP_6538_SPK9.indb 4Anl_GC_GP_6538_SPK9.indb 4 02.10.2018 10:30:4902.10.2018 10:30:49

D
- 5 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

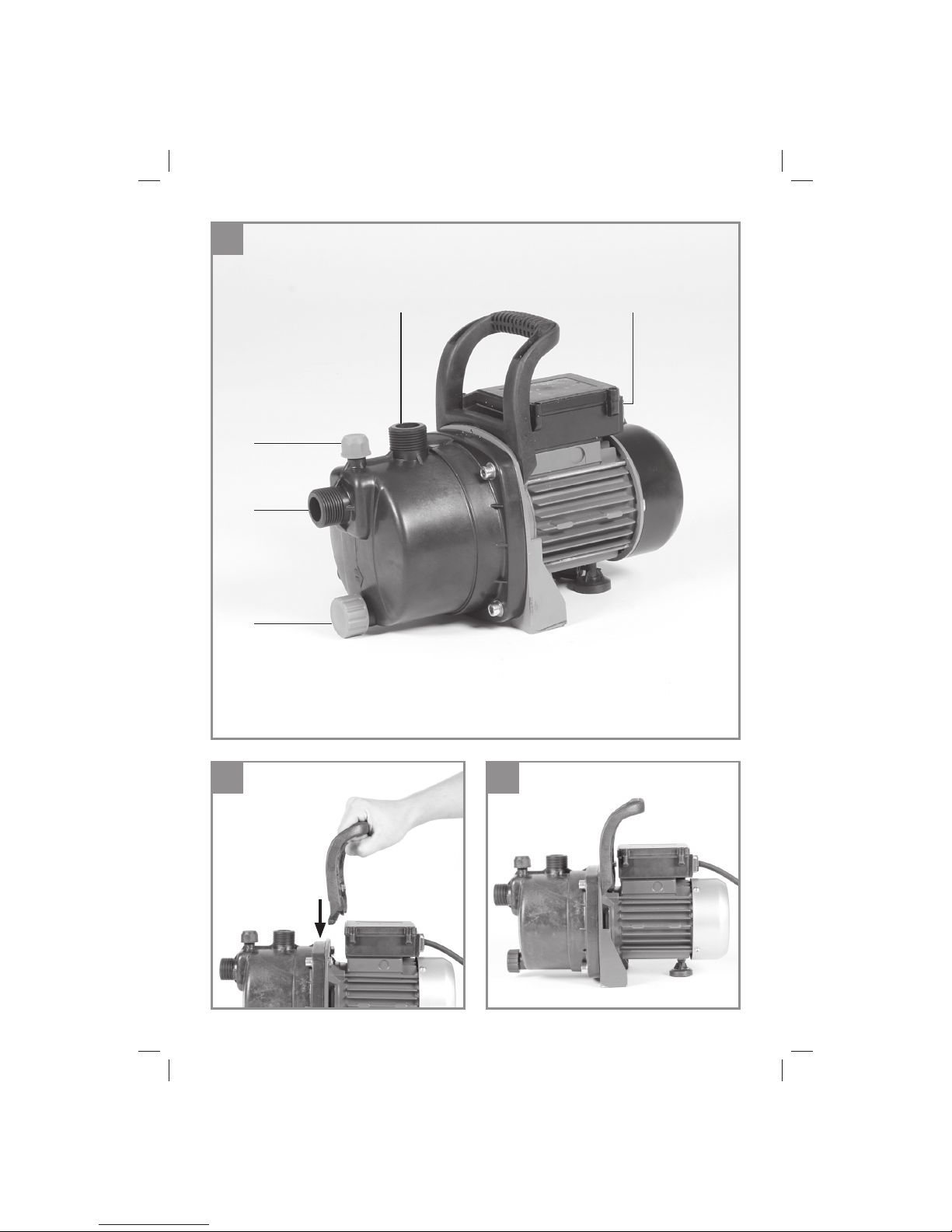

2.1 Gerätebeschreibung (Bild 1)
1. Druckanschluss (R1 AG)
2. Wasserablassschraube
3. Sauganschluss (R1 AG)
4. Wassereinfüllschraube
5. Netzschalter
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Gartenpumpe
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Einsatzbereich:
• Zum Bewässern und Gießen von Grünanla-
gen, Gemüsebeeten und Gärten.
• Zum Betreiben von Rasensprengern.
• Mit Vorfilter zur Wasserentnahme aus Tei-
chen, Bächen, Regentonnen, Regenwasser-
Zisternen und Brunnen.
• Zur Brauchwasserversorgung.
Fördermedien:
• Zur Förderung von klarem Wasser (Süßwas-
ser), Regenwasser oder leichter Waschlauge/
Brauchwasser.
• Die maximale Temperatur der Förderflüssig-
keit sollte im Dauerbetrieb +35° C nicht über-
schreiten.
• Mit diesem Gerät dürfen keine brennbaren,
gasenden oder explosiven Flüssigkeiten ge-
fördert werden.
• Die Förderung von aggressiven Flüssigkeiten
(Säuren, Laugen, Silosickersaft usw.) sowie
Flüssigkeiten mit abrasiven Stoffen (Sand) ist
ebenfalls zu vermeiden.
• Dieses Gerät ist nicht für die Förderung von
Trinkwasser geeignet.
Anl_GC_GP_6538_SPK9.indb 5Anl_GC_GP_6538_SPK9.indb 5 02.10.2018 10:30:5002.10.2018 10:30:50

D
- 6 -
Das Gerät darf nur nach seiner Bestimmung ver-
wendet werden. Jede weitere darüber hinausge-
hende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verlet-
zungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzanschluss .......................220-240 V ~ 50 Hz
Aufnahmeleistung ................................. 650 Watt
Fördermenge max. ..................................3800 l/h
Förderhöhe max. ......................................... 36 m
Förderdruck max.....................0,36 MPa (3,6 bar)
Ansaughöhe max.:......................................... 8 m
Druckanschluss .................. ca. 33,3 mm (R1AG)
Sauganschluss: ................... ca. 33,3 mm (R1AG)
Wassertemperatur max. ............................. 35 °C
Schutzart:......................................................IPX4
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Grundsätzlich empfehlen wir die Verwendung
eines Vorfilters und einer Sauggarnitur mit Saug-
schlauch, Saugkorb und Rückschlagventil, um
lange Wiederansaugzeiten und eine unnötige
Beschädigung der Pumpe durch Steine und feste
Fremdkörper zu verhindern.
5.1 Montage des Tragegriffes
Folgen Sie den Bildern 2 bis 5 für die Montage
des Tragegriffes.
5.2 Saugleitungsanschluss
• Befestigen Sie den Saugschlauch (mind. ca.
19 mm (¾”) Kunststoffschlauch mit Spiralver-
steifung) entweder direkt oder über einen
Gewindenippel an den Sauganschluss (3) ca.
33,3 mm (R1 AG) des Gerätes.
• Der verwendete Saugschlauch sollte mit
einem Saugventil ausgestattet sein.Wenn
das Saugventil nicht verwendet werden kann,
sollte ein Rückschlagventil in der Saugleitung
angebracht sein.
• Die Saugleitung von der Wasserentnahme
zum Gerät steigend verlegen.Vermeiden Sie
unbedingt die Verlegung der Saugleitung
über die Pumpenhöhe, Luftblasen in der
Saugleitung verzögern und verhindern den
Ansaugvorgang.
• Saug- und Druckleitung sind so anzubringen,
dass diese keinen mechanischen Druck auf
das Gerät ausüben.
• Das Saugventil sollte genügend tief im
Wasser liegen, sodass durch Absinken des
Wasserstandes ein Trockenlauf des Gerätes
vermieden wird.
• Eine undichte Saugleitung verhindert durch
Luftansaugen das Ansaugen des Wassers.
• Vermeiden Sie das Ansaugen von Fremdkör-
pern (Sand usw.). Wenn nötig, installieren Sie
zu diesem Zweck einen Vorfilter.
5.3 Druckleitungsanschluss
• Die Druckleitung (sollte mind. ca. 19 mm (¾”)
sein) muss direkt oder über einen Gewinde-
nippel an den Druckleitungsanschluss (1) ca.
33,3 mm (R1AG) des Gerätes angeschlossen
werden.
• Selbstverständlich kann mit entsprechenden
Verschraubungen ein ca. 13 mm (½”) Druck-
schlauch verwendet werden. Die Förderleis-
tung wird durch den kleineren Druckschlauch
reduziert.
• Während des Ansaugvorgangs sind die in der
Druckleitung vorhandenen Absperrorgane
(Spritzdüsen, Ventile etc.) voll zu öffnen,
damit die in der Saugleitung vorhandene Luft
frei entweichen kann.
5.4 Elektrischer Anschluss
• Der elektrische Anschluss erfolgt an einer
Schutzkontakt-Steckdose 220-240 V~ 50 Hz.
Absicherung mindestens 10 Ampere.
• Gegen Überlastung oder Blockierung wird
der Motor durch den eingebauten Tempera-
turwächter geschützt. Bei Überhitzung schal-
tet der Temperaturwächter die Pumpe auto-
matisch ab und nach dem Abkühlen schaltet
sich das Gerät wieder selbstständig ein.
Anl_GC_GP_6538_SPK9.indb 6Anl_GC_GP_6538_SPK9.indb 6 02.10.2018 10:30:5002.10.2018 10:30:50

D
- 7 -
6. Bedienung
• Das Gerät auf festen, ebenen und waagrech-
ten Standort aufstellen.
• Pumpengehäuse über die Wassereinfüll-
schraube (4) mit Wasser auffüllen. Ein
Auffüllen der Saugleitung beschleunigt den
Ansaugvorgang.
• Alle Absperrvorrichtungen in der Druckleitung
(Spritzdüse, Ventile usw.) müssen beim An-
saugen vollständig geöffnet sein, damit jeg-
liche Luft aus der Ansaugleitung entweichen
kann.
• Netzleitung anschließen.
• Gerät am Netzschalter (5) einschalten – das
Ansaugen kann bei max. Ansaughöhe bis zu
5 Minuten dauern.
• Nach Beendigung der Arbeit Gerät am Netz-
schalter (5) ausschalten.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Das Gerät ist weitgehend wartungsfrei. Für eine
lange Lebensdauer empfehlen wir jedoch eine
regelmäßige Kontrolle und Pflege.
Gefahr!
Vor jeder Wartung ist das Gerät spannungsfrei zu
schalten, hierzu ziehen Sie den Netzstecker der
Pumpe aus der Steckdose.
8.1 Wartung
• Bei eventueller Verstopfung des Gerätes
schließen Sie die Druckleitung an die Was-
serleitung an und nehmen den Saugschlauch
ab. Öffnen Sie die Wasserleitung. Schalten
Sie das Gerät mehrmals für ca. zwei Sekun-
den ein. Auf diese Weise können Verstop-
fungen in den häufigsten Fällen beseitigt
werden.
• Im Geräteinneren befinden sich keine weite-
ren zu wartenden Teile.
8.2 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden:
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Gerät in der Originalver-
packung auf.
• Vor längerem Nichtgebrauch oder Überwin-
terung ist die Pumpe gründlich mit Wasser
durchzuspülen, komplett zu entleeren und
trocken zu lagern.
• Bei Frostgefahr muss das Gerät vollkommen
entleert werden.
• Nach längeren Stillstandzeiten durch kurzes
Ein-/ Ausschalten prüfen, ob ein einwandfrei-
es Drehen des Rotors erfolgt.
Anl_GC_GP_6538_SPK9.indb 7Anl_GC_GP_6538_SPK9.indb 7 02.10.2018 10:30:5002.10.2018 10:30:50

D
- 8 -
11. Fehlersuchplan
Störungen Mögliche Ursache Behebung
Kein Motoranlauf - Netzspannung fehlt
- Pumpenrad blockiert- Ther-
mowächter hat abgeschaltet
- Netzspannung überprüfen
- Pumpe zerlegen und reinigen
Pumpe saugt nicht
an
- Saugventil nicht im Wasser
- Pumpengehäuse ohne Wasser
- Luft in der Saugleitung
- Saugventil undicht
- Saugkorb (Saugventil) verstopft
- max. Saughöhe überschritten
- Saugventil im Wasser anbringen
- Wasser in Pumpengehäuse füllen
- Dichtigkeit der Saugleitung über-
prüfen
- Saugventil reinigen
- Saugkorb reinigen
- Saughöhe überprüfen
Fördermenge unge-
nügend
- Saughöhe zu hoch
- Saugkorb verschmutzt
- Wasserspiegel sinkt rasch
- Pumpenleistung verringert durch
Schadstoffe
- Saughöhe überprüfen
- Saugkorb reinigen
- Saugventil tiefer legen
- Pumpe reinigen und Verschleißteile
ersetzen
Thermoschalter
schaltet die Pumpe
ab
- Motor überlastet, Reibung durch
Fremdstoffe zu hoch
- Pumpe demontieren und reinigen,
Ansaugen von Fremdstoffen verhin-
dern (Filter)
Anl_GC_GP_6538_SPK9.indb 8Anl_GC_GP_6538_SPK9.indb 8 02.10.2018 10:30:5002.10.2018 10:30:50

D
- 9 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_GC_GP_6538_SPK9.indb 9Anl_GC_GP_6538_SPK9.indb 9 02.10.2018 10:30:5002.10.2018 10:30:50

D
- 10 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Vorfilter, Filterpatrone
Verbrauchsmaterial/ Verbrauchsteile*
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_GC_GP_6538_SPK9.indb 10Anl_GC_GP_6538_SPK9.indb 10 02.10.2018 10:30:5102.10.2018 10:30:51

D
- 11 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_GC_GP_6538_SPK9.indb 11Anl_GC_GP_6538_SPK9.indb 11 02.10.2018 10:30:5102.10.2018 10:30:51

D
- 12 -
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
• Ersatzteile bestellen
• Aktuelle Preisauskünfte
• Verfügbarkeiten der Ersatzteile
• Servicestellen Vorort für Benzingeräte
• Defekte Geräte anmelden
• Garantieverlängerungen (nur bei bestimmten Geräten)
• Bestellverfolgung
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_GC_GP_6538_SPK9.indb 12Anl_GC_GP_6538_SPK9.indb 12 02.10.2018 10:30:5102.10.2018 10:30:51

GB
- 13 -
Danger! - Read the operating instructions to reduce the risk of inquiry
This equipment can be used by children of 8 years and older and by
people with limited physical, sensory or mental capacities or those
with no experience and knowledge if they are supervised or have re-
ceived instruction in how to use the equipment safely and understand
the dangers which result from such use. Children are not allowed to
play with the equipment. Unless supervised, children are not allowed
to clean the equipment and carry out user-level maintenance work.
Anl_GC_GP_6538_SPK9.indb 13Anl_GC_GP_6538_SPK9.indb 13 02.10.2018 10:30:5102.10.2018 10:30:51

GB
- 14 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Pressure connector (R1 male thread)
2. Water drain screw
3. Suction connector (R1 male thread)
4. Water filler screw
5. Power switch
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Garden pump
• Original operating instructions
• Safety instructions
3. Proper use
Applications
• Irrigation and watering of green areas, vege-
table beds and gardens.
• Operation of lawn sprinklers.
• For drawing water from ponds, streams, rain-
water butts, rainwater cisterns and springs
• For supplying service water
Transport media:
• For the pumping of clear water (fresh water),
rainwater or light suds/service water.
• The maximum temperature of the fluid must
not exceed +35°C if the equipment is opera-
ted permanently.
• Do not use the equipment to pump inflamma-
ble, gassing or explosive fluids.
• The pumping of aggressive liquids (acids, al-
kalis, silo seepage etc.) as well as liquids with
abrasive substances (sand) must likewise be
avoided.
• This equipment is not designed to convey
drinking water.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
Anl_GC_GP_6538_SPK9.indb 14Anl_GC_GP_6538_SPK9.indb 14 02.10.2018 10:30:5202.10.2018 10:30:52

GB
- 15 -
4. Technical data
Mains connection:...................220-240 V ~ 50 Hz
Power consumption:................................... 650 W
Pumping rate max....................................3800 l/h
Delivery head max. ...................................... 36 m
Delivery pressure max. ...........0.36 MPa (3.6 bar)
Suction height max. ....................................... 8 m
Pressure
connection: ... approx. 33.3 mm (R1 male thread)
Suction
connection: .... approx. 33.3 mm (R1 male thread)
Water temperature max................................ 35°C
Protection type:.............................................IPX4
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
As a basic principle, we recommend the use of
a preliminary filter and a suction set with suction
hose, intake cage and non-return valve, in order
to prevent long priming periods and unnecessary
damage to the pump as a result of stones and
solid foreign bodies.
5.1 Fitting the carry handle
Refer to Fig. 2 – 5 for assembly of the carry hand-
le.
5.2 Connecting the intake line
• Fasten the suction hose (at least approx. 19
mm (¾“) plastic hose with spiral reinforce-
ment) to the suction connection approx. 33.3
mm (R1 male thread) of the equipment either
directly or via a threaded nipple.
• The suction hose used should be equipped
with an intake valve. If the intake valve cannot
be used, a non-return valve should be ins-
talled in the intake line.
• Position the intake line so that it rises from
the water withdrawal point to the equipment.
Avoid positioning the intake line higher than
the pump, as this would delay the escape of
air bubbles from the intake line and impede
the priming process.
• Install the intake and discharge lines in such
a way that they do not exert any mechanical
pressure on the equipment.
• The intake valve should be low enough in the
water to ensure that if the water level falls, the
unit will not run dry.
• A leaking intake line will draw in air and there-
fore not draw in any water.
• Prevent the intake of foreign bodies (sand,
etc.). If necessary, install a coarse filter for
this purpose.
5.3 Connecting the discharge line
• The discharge line (min. 19 mm (¾“)) must be
connected to the 33.3 mm (R1 male thread)
female thread discharge line connector of the
equipment either directly or with the aid of a
threaded nipple.
• With the right couplings it is also possible, of
course, to use a 13 mm (½“) delivery hose.
The smaller delivery hose results in a lower
delivery rate.
• During the priming operation, fully open any
shut-off mechanisms (spray nozzles, valves,
etc.) in the pressure line so that the air can
escape without obstruction.
5.4 Electrical connections
• Connect the appliance to a 220-240 V ~ 50
Hz socket-outlet with earthing contact. Mini-
mum fuse 10 ampere.
• A built-in thermostat protects the motor from
overloading and blocking.The pump is swit-
ched off automatically by the thermostat if
overheating occurs and is switched on again
automatically after cooling.
6. Operation
• Install the equipment on a solid and level
surface.
• Fill the pump housing with water via the water
filler screw (4). Filling the intake line will acce-
lerate the priming process.
• All the shut-off devices in the discharge line
(spray nozzle, valves etc.) must be fully ope-
ned during intake in order to permit all air to
escape from the intake line.
• Connect the mains cable.
• Switch on the equipment with the power
switch (5) - water can be suctioned in for up
to 5 minutes (maximum suction height).
• After finishing the work, switch off the equip-
ment with the power switch (5).
Anl_GC_GP_6538_SPK9.indb 15Anl_GC_GP_6538_SPK9.indb 15 02.10.2018 10:30:5202.10.2018 10:30:52

GB
- 16 -
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
The equipment is almost completely maintenance
free. In order to ensure a long service life, howe-
ver, we recommend that you regularly check and
care for the product.
Danger!
The equipment must be disconnected from the
power supply (pull the power plug) prior to perfor-
ming any maintenance.
8.1 Servicing
• If the equipment becomes clogged, connect
the discharge line to the water line and dis-
connect the suction hose. Open the water
line. Switch on the equipment several times
for approx. two seconds.This should resolve
the majority of clog-related problems.
• There are no parts inside the equipment
which require additional maintenance.
8.2 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
• Type of machine
• Article number of the machine
• Identification number of the machine
• Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit.The raw
materials in this packaging can be reused or
recycled.The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse.The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offices.
10. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature.The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
• If the pump is not going to be used for a long
time or has to be removed for the winter
months, rinse it out with water, empty it com-
pletely and allow it to dry.
• The equipment must be completely drained
before it is subjected to frost.
• After long stoppages, make sure the rotor
turns correctly by briefly switching the pump
on and off.
Anl_GC_GP_6538_SPK9.indb 16Anl_GC_GP_6538_SPK9.indb 16 02.10.2018 10:30:5202.10.2018 10:30:52

GB
- 17 -
11. Troubleshooting guide
Faults Cause Remedy
Motor fails to start
up
- No mains voltage
- Pump rotor blocked -thermostat
switched off
- Check voltage
- Dismantle and clean pump
No intake - Intake valve not in water
- Pump chamber without water con-
nection
- Air in intake line air-tight
- Intake valve leaks
- Strainer (intake valve) blocked
- Max. suction height exceeded
- Immerse intake valve in water
- Fill water into intake
- Make sure intake line is close
- Clean intake valve
- Clean strainer
- Check suction height
Inadequate delivery
rate
- Suction height too high
- Strainer dirty
- Water level falling rapidly
- Pump performance diminishedby
contaminants part
- Check suction height
- Clean strainer
- Place the suction hose at a deeper
level
- Clean pump and replace wearing
Thermostat swit-
ches pump off
- Motor overloaded - friction caused
by foreign substances too high
- Dismantle and clean pump. Prevent
intake of foreign substances (filter)
Anl_GC_GP_6538_SPK9.indb 17Anl_GC_GP_6538_SPK9.indb 17 02.10.2018 10:30:5202.10.2018 10:30:52

GB
- 18 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations.This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anl_GC_GP_6538_SPK9.indb 18Anl_GC_GP_6538_SPK9.indb 18 02.10.2018 10:30:5202.10.2018 10:30:52

GB
- 19 -
Service information
We have competent service partners in all countries named on the guarantee certificate whose contact
details can also be found on the guarantee certificate.These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Coarse filter, filter cartridge
Consumables*
Missing parts
* Not necessarily included in the scope of delivery!
In the effect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
• Did the equipment work at all or was it defective from the beginning?
• Did you notice anything (symptom or defect) prior to the failure?
• What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_GC_GP_6538_SPK9.indb 19Anl_GC_GP_6538_SPK9.indb 19 02.10.2018 10:30:5302.10.2018 10:30:53

GB
- 20 -
Warranty certificate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card.You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities.These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee.Your statutory guarantee
claims are not affected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectification of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fitted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fitted.This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identification will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy offer a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered.To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anl_GC_GP_6538_SPK9.indb 20Anl_GC_GP_6538_SPK9.indb 20 02.10.2018 10:30:5302.10.2018 10:30:53
