EINHELL RG-GP 1139 User manual

Bedienungsanleitung
Gartenpumpe
tOperating Instructions
Garden Pump
pMode dʼemploi
Pompe de jardin
CIstruzioni per lʼuso
Pompa per giardino
lL Betjeningsvejledning
Havepumpe
AHasználati utasítás
Kerti szivattyú
jNávod k obsluze
Zahradní čerpadlo
WNávod na obsluhu
Záhradné čerpadlo

RG-GP 1139
Art.-Nr.: 41.822.70 I.-Nr.: 01018
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 1

2
Vor Inbetriebnahme Bedienungsanleitung und
Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information
before using for the first time.
Avant la mise en service, lisez le mode d’emploi et les consignes de
sécurité et respectez-les.
Prima della messa in esercizio leggete e osservate le istruzioni
per l’uso e le avvertenze di sicurezza.
 Betjeningsvejledningen og sikkerhedsanvisningerne skal læses,
inden maskinen tages i brug. Alle anvisninger skal følges.
Üzembehelyezés előtt elolvasni és figyelembe venni a használati
utasítást és a biztonsági utasításokat.
jPřed uvedením do provozu si přečíst návod k obsluze a bezpečnostní
předpisy a oboje dodržovat.
WPred uvedením do prevádzky si prečítajte a dodržiavajte návod na
obsluhu a bezpečnostné pokyny.

Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 2

3
2
9
36
8
9
6
8
7
1
5
3
71
2
6
4
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 3

4
D
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
 Vorsicht!
An stehenden Gewässern, Garten- und
Schwimmteichen und in deren Umgebung ist die
Benutzung des Gerätes nur mit Fehlerstrom-
Schutzschalter mit einem auslösenden
Nennstrom bis 30 mA (nach VDE 0100 Teil 702
und 738) zulässig.
Das Gerät ist nicht zum Einsatz in
Schwimmbecken, Planschbecken jeder Art und
sonstigen Gewässern geeignet, in welchen sich
während des Betriebs Personen oder Tiere
aufhalten können. Ein Betrieb des Gerätes
während des Aufenthalts von Mensch oder Tier
im Gefahrenbereich ist nicht zulässig. Fragen Sie
Ihren Elektrofachmann!
Dieses Gerät ist nicht dafür bestimmt, durch
Personen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn, sie werden durch
eine für ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von ihr Anweisungen, wie
das Gerät zu benutzen ist. Kinder sollten
beaufsichtigt werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
Achtung!
Der Zugriff von Kindern ist durch geeignete
Maßnahmen zu verhindern.
Der Benutzer ist im Arbeitsbereich des Gerätes
gegenüber Dritten verantwortlich.
Vor Inbetriebnahme ist durch fachmännische
Prüfung sicherzustellen, dass die geforderten
elektrischen Schutzmaßnahmen vorhanden sind.
Führen Sie vor jeder Benutzung eine
Sichtprüfung des Gerätes durch. Benutzen Sie
das Gerät nicht, wenn Sicherheitsvorrichtungen
beschädigt oder abgenutzt sind. Setzen Sie nie
Sicherheitsvorrichtungen außer Kraft.
Verwenden Sie das Gerät ausschließlich
entsprechend dem in dieser
Gebrauchsanweisung angegebenen
Verwendungszweck.
Sie sind für die Sicherheit im Arbeitsbereich
verantwortlich
Sollte das Kabel oder der Stecker aufgrund
äußerer Einwirkungen beschädigt werden, so
darf das Kabel nicht repariert werden! Das Kabel
muss gegen ein neues ausgetauscht werden.
Diese Arbeit darf nur durch einen
Elektrofachmann ausgeführt werden.
Die auf dem Typenschild des Gerätes
angegebene Spannung von 230 Volt
Wechselspannung muss der vorhandenen
Netzspannung entsprechen.
Das Gerät niemals am Netzkabel anheben,
transportieren oder befestigen.
Stellen Sie sicher, dass die elektrischen
Steckverbindungen im überflutungssicheren
Bereich liegen, bzw. vor Feuchtigkeit geschützt
sind.
Vor jeder Arbeit am Gerät Netzstecker ziehen.
Vermeiden Sie, dass das Gerät einem direkten
Wasserstrahl ausgesetzt wird.
Für die Einhaltung ortsbezogener Sicherheits-
und Einbaubestimmungen ist der Betreiber
verantwortlich. (Fragen Sie eventuell einen
Elektrofachmann)
Folgeschäden durch eine Überflutung von
Räumen bei Störungen am Gerät hat der
Benutzer durch geeignete Maßnahmen (z.B.
Installation von Alarmanlage, Reservepumpe
o.ä.) auszuschließen.
Bei einem eventuellen Ausfall des Gerätes
dürfen Reparaturarbeiten nur durch einen
Elektrofachmann oder durch den ISC-
Kundendienst durchgeführt werden.
Das Gerät darf nie trocken laufen, oder mit voll
geschlossener Ansaugleitung betrieben werden.
Für Schäden am Gerät, die durch Trockenlauf
entstehen, erlischt die Garantie des Herstellers.
Das Gerät darf nicht für den Betrieb von
Schwimmbecken verwendet werden.
Das Gerät darf nicht in den Trinkwasserkreislauf
eingebaut werden.
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 4

5
D
 WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

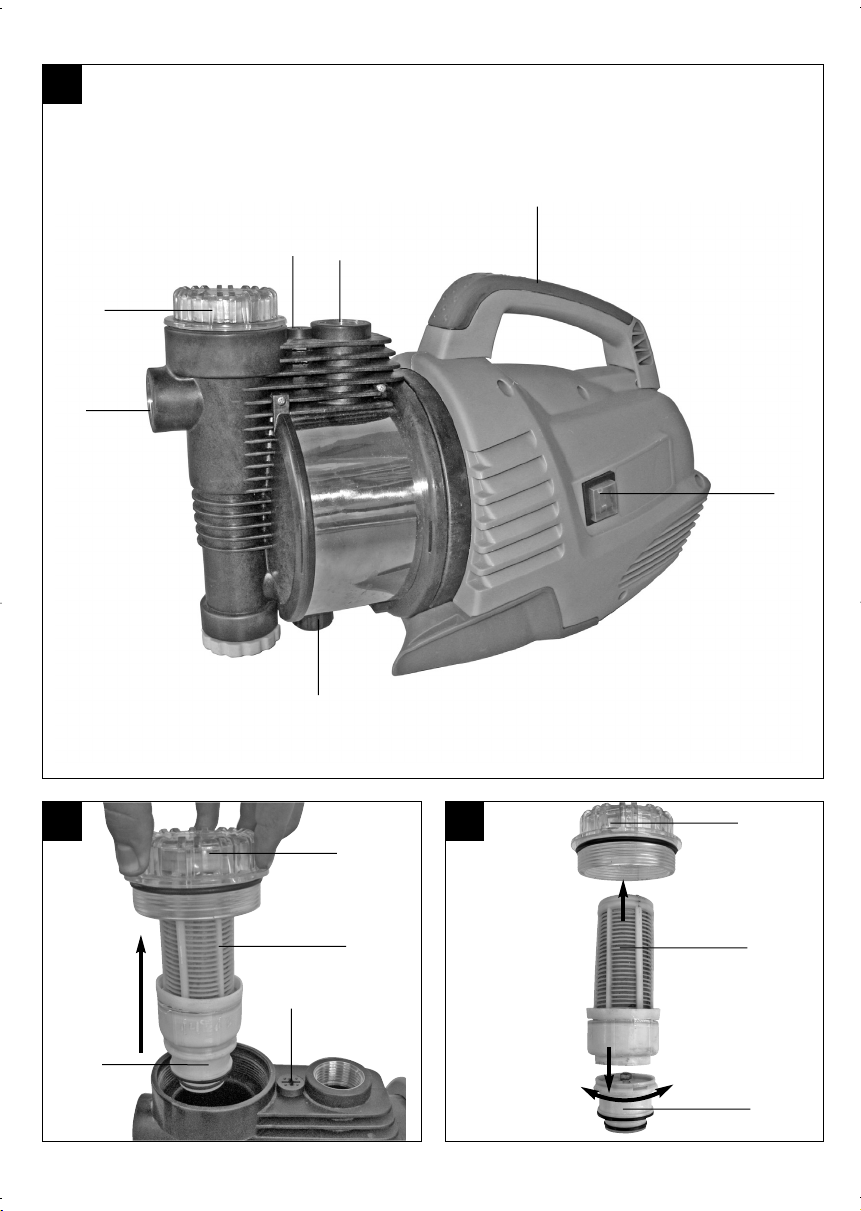

2. Gerätebeschreibung und
Lieferumfang (Bild 1-2)
1. Druckanschluss
2. Tragegriff
3. Netzschalter
4. Wasserablassschraube
5. Sauganschluss
6. Vorfilterschraube
7. Entlüftungsschraube
8. Vorfilter
9. Rückschlagventil
o. Abb. Bedienungsanleitung
Nehmen Sie alle Teile aus der Verpackung und
überprüfen Sie das Gerät auf Vollständigkeit.
3. Bestimmungsgemäße Verwendung
Einsatzbereich:
Zum Bewässern und Gießen von Grünanlagen,
Gemüsebeeten und Gärten
Zum Betrieb von Rasensprengern
Zur Wasserentnahme aus Teichen, Bächen,
Regentonnen, Regenwasser-Zisternen und
Brunnen
Zur Brauchwasserversorgung
Fördermedien:
Zur Förderung von klarem Wasser (Süßwasser),
Regenwasser oder leichter Waschlauge/
Brauchwasser.
Die maximale Temperatur der Förderflüssigkeit
sollte im Dauerbetrieb +35°C nicht überschreiten.
Mit diesem Gerät dürfen keine brennbaren,
gasenden oder explosiven Flüssigkeiten
gefördert werden.
Die Förderung von aggressiven Flüssigkeiten
(Säuren, Laugen, Silosickersaft usw.) sowie
Flüssigkeiten mit abrasiven Stoffen (Sand) ist
ebenfalls zu vermeiden.
Das Gerät darf nur nach seiner Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzanschluss: 230V ~ 50 Hz
Aufnahmeleistung: 1100 Watt
Fördermenge ohne
Rückschlagventil: 4100 l/h
Fördermenge mit
Rückschlagventil: 3800 l/h
Förderhöhe max. 48 m
Förderdruck max. 0,48 MPa (4,8 bar)
Ansaughöhe max. 8 m
Druck und Sauganschluss: 1” IG
Wassertemperatur max. 35°C
5. Vor Inbetriebnahme
5.1 Saugleitungsanschluss
Der Durchmesser der Saugleitung, ob Schlauch
oder Rohr, sollte mindestens 1 Zoll betragen; bei
mehr als 5 m Saughöhe wird 11/4 Zoll
empfohlen.
Saugventil (Fußventil) mit Saugkorb an die
Saugleitung montieren.
Die Saugleitung von der Wasserentnahme zum
Gerät steigend verlegen. Vermeiden Sie
unbedingt die Verlegung der Saugleitung über
die Pumpenhöhe, Luftblasen in der Saugleitung
verzögern und verhindern den Ansaugvorgang.
Saug- und Druckleitung sind so anzubringen,
dass diese keinen mechanischen Druck auf das
Gerät ausüben.
Das Saugventil sollte genügend tief im Wasser
liegen, sodass durch Absinken des
Wasserstandes ein Trockenlauf des Gerätes
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 5

6
D
vermieden wird.
Eine undichte Saugleitung verhindert durch
Luftansaugen das Ansaugen des Wassers.
5.2 Druckleitungsanschluss
Die Druckleitung (sollte mind. 3/4” sein) muss
direkt oder über einen Gewindenippel an den
Druckleitungsanschluss (1” IG ) des Gerätes
angeschlossen werden.
Selbstverständlich kann mit entsprechenden
Verschraubungen ein 1/2” Druckschlauch
verwendet werden. Die Förderleistung wird durch
den kleineren Druckschlauch reduziert.
Während des Ansaugvorgangs sind die in der
Druckleitung vorhandenen Absperrorgane
(Spritzdüsen, Ventile etc.) voll zu öffnen, damit
die in der Saugleitung vorhandene Luft frei
entweichen kann.
5.3 Elektrischer Anschluss
Der elektrische Anschluss erfolgt an einer
Schutzkontakt-Steckdose 230 V ~ 50 Hz.
Absicherung mindestens 10 Ampere
Gegen Überlastung oder Blockierung wird der
Motor durch den eingebauten
Temperaturwächter geschützt. Bei Überhitzung
schaltet der Temperaturwächter die Pumpe
automatisch ab und nach dem Abkühlen schaltet
sich das Gerät wieder selbstständig ein.
6. Bedienung
Das Gerät auf festen, ebenen und waagrechten
Standort aufstellen.
Entnehmen Sie die Entlüftungsschraube (7).
Schrauben Sie die Vorfilterschraube (6) ab und
entnehmen Sie den Vorfilter (8) mit dem
Rückschlagventil (9) wie in Bild 2 gezeigt. Im
Anschluss können Sie das Pumpengehäuse über
die Vorfilterschraube (6) mit Wasser auffüllen.
Ein Auffüllen der Saugleitung beschleunigt den
Ansaugvorgang.
Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
Druckleitung öffnen.
Netzleitung anschließen.
Gerät am Netzschalter (3) einschalten – das
Ansaugen kann bei max. Ansaughöhe bis zu 5
Minuten dauern.
Nach Beendigung der Arbeit Gerät am
Netzschalter (3) ausschalten.
7. Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Das Gerät ist weitgehend wartungsfrei. Für eine
lange Lebensdauer empfehlen wir jedoch eine
regelmäßige Kontrolle und Pflege.
Achtung!
Vor jeder Wartung ist das Gerät spannungsfrei zu
Schalten, hierzu ziehen Sie den Netzstecker der
Pumpe aus der Steckdose.
8.1 Wartung
Bei eventueller Verstopfung des Gerätes
schließen Sie die Druckleitung an die
Wasserleitung an und nehmen den
Saugschlauch ab. Öffnen Sie die Wasserleitung.
Schalten Sie das Gerät mehrmals für ca. zwei
Sekunden ein. Auf diese Weise können
Verstopfungen in den häufigsten Fällen beseitigt
werden.
Auswechseln der Netzleitung:
Achtung:
Das Gerät vom Netz trennen!
Bei defekter Netzleitung darf diese nur durch
einen Elektro-Fachmann gewechselt werden.
Im Geräteinneren befinden sich keine weiteren
zu wartenden Teile.
8.2 Vorfilter-Einsatz reinigen
Vorfilter-Einsatz regelmäßig reinigen, wenn nötig
tauschen
Vorfilterschraube (6) entfernen und Vorfilter (8)
mit Rückschlagventil (9) entnehmen (Bild 2).
Vorfilter-Einsatz wie in Bild 3 gezeigt zerlegen.
Zum Reinigen des Vorfilters und des
Rückschlagventils dürfen keine scharfen Reiniger
oder Benzin verwendet werden.
Den Vorfilter und das Rückschlagventil durch
Ausklopfen auf einer flachen Fläche reinigen. Bei
starker Verschmutzung mit Seifenlauge
waschen, anschließend mit klarem Wasser
ausspülen und an der Luft trocknen lassen.
Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 6

7
D
8.3 Einlagerung
Vor längerem Nichtgebrauch oder Überwinterung
ist die Pumpe gründlich mit Wasser
durchzuspülen, komplett zu entleeren und
trocken zu lagern.
Bei Frostgefahr muss das Gerät vollkommen
entleert werden.
Nach längeren Stillstandzeiten durch kurzes Ein-
Aus-Schalten prüfen, ob ein einwandfreies
Drehen des Rotors erfolgt.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 7

8
D
Störungen Ursachen Abhilfe
Kein Motoranlauf - Netzspannung fehlt
- Pumpenrad blockiert-
Thermowächter hat abgeschaltet
- Netzspannung überprüfen
- Pumpe zerlegen und reinigen
Pumpe saugt nicht an - Rückschlagventil verschmutzt
- Pumpengehäuse ohne Wasser
- Luft in der Saugleitung
- max. Saughöhe überschritten
- Reinigen
- Wasser in Pumpengehäuse
füllen
- Dichtigkeit der Saugleitung
überprüfen
- Saughöhe überprüfen
Fördermenge ungenügend - Saughöhe zu hoch
- Vorfilter verschmutzt
- Wasserspiegel sinkt rasch
- Pumpenleistung verringert durch
Schadstoffe
- Saughöhe überprüfen
- Reinigen
- Saugschlauch tiefer legen
- Pumpe reinigen und
Verschleißteile ersetzen
Thermoschalter schaltet die Pumpe
ab
- Motor überlastet, Reibung durch
Fremdstoffe zu hoch
- Pumpe demontieren und
reinigen, Ansaugen von
Fremdstoffen verhindern (Filter)
10. Fehlersuchplan
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 8

9
GB
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions and
the safety information.
1. Safety regulations
 Caution!
In stagnant water bodies, garden ponds,
swimming ponds and their surrounding areas
the unit may only be used with an earth-leakage
circuit breaker with an actuating rated current of
up to 30 mA (according to VDE 0100 Part 702
and 738).
The equipment is not designed for use in
swimming pools and paddling pools of any kind
or other bodies of water in which people or
animals may be present during operation. It is
prohibited to operate the equipment if a person
or animal is in the danger area. Ask your
electrician!
This equipment is not designed to be used by people
(including children) with limited physical, sensory or
mental capacities or those with no experience and/or
knowledge unless they are supervised by a person
who is responsible for their safety or they have
received instructions from such a person in how to
use the equipment safely. Children must always be
supervised in order to ensure that they do not play
with the equipment.
Important!
Always inspect the equipment visually before
using it. Do not use the equipment if safety
devices are damaged or worn. Never disable
safety devices.
Use the equipment only for the purposes
indicated in these operating instructions.
You are responsible for safety in the work area.
If the cable or plug is damaged by external
influences, the cable may not be repaired. The
cable must be replaced by a new one. This work
may only be carried out by a trained electrician.
The voltage of 230 V alternating voltage specified
on the rating plate must be the same as the mains
voltage.
Never use the power cable to lift, transport or
secure the equipment.
Ensure that the electrical plug connections are in
areas that are not at risk of flooding or protect
them from moisture.
Pull the mains plug before starting any work on
the equipment.
Do not expose the equipment to a direct jet of
water.
The operator is responsible for complying with
local safety and installation regulations. (Ask an
electrician if you are in any doubt.)
Consequential damage caused by flooded rooms
in the event of the equipment suffering faults must
be prevented by the user by means of suitable
measures (for example installing alarm systems
or a reserve pump, etc.).
In the event of a failure, repair work may only be
carried out by an electrician or by ISC after sales
service personnel.
The equipment must never run dry or be used
when the intake line is closed fully. The
manufacturer’s warranty does not cover damage
caused to the equipment as a result of running it
dry.
The pump must not be used to operate swimming
pools.
The equipment must not be installed in the
drinking water pipe line.
 CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout and items supplied (Fig. 1-2)
1. Pressure connector
2. Carry handle
3. Power switch
4. Water drain screw
5. Suction connector
6. Coarse filter screw
7. Ventilation screw
8. Coarse filter
9. Non-return valve
Not illustrated: Operating instructions
Take all parts out of the packaging and check that the
equipment is complete.
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 9

3. Proper use
Applications
Irrigation and watering of green areas, vegetable
beds and gardens.
Operation of lawn sprinklers.
For drawing water from ponds, streams, rainwater
butts, rainwater cisterns and springs
For supplying service water
Transport media:
For the pumping of clear water (fresh water),
rainwater or light suds/service water.
The maximum temperature of the fluid must not
exceed +35°C if the equipment is operated
permanently.
Do not use the equipment to pump inflammable,
gassing or explosive fluids.
The pumping of aggressive liquids (acids, alkalis,
silo seepage etc.) as well as liquids with abrasive
substances (sand) must likewise be avoided.
This equipment is not designed to convey
drinking water.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the manufacturer
will be liable for any damage or injuries of any kind
caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains connection 230V ~ 50 Hz
Power rating 1100 W
Pumping rate without non-return valve: 4100 l/h
Pumping rate with non-return valve: 3800 l/h
Max. delivery head 48 m
Max. delivery pressure 0.48 MPa (4.8 bar)
Max. suction height 8 m
Pressure and suction connector 1” internal thread
Max. water temperature 35 °C
5. Before putting the equipment into
operation
5.1 Connecting the intake line
As a basic principle, we recommend the use of a
preliminary filter and a suction set with suction hose,
suction strainer and non-return valve, in order to
prevent long priming periods and unnecessary
damage to the pump as a result of stones and solid
foreign bodies.
The intake hose or pipe should have a minimum
diameter of 1”; a diameter of 11/4” is
recommended for suction heights exceeding 5 m.
Connect the intake valve (foot valve) with intake
cage to the intake line.
Position the intake line so that it rises from the
water withdrawal point to the equipment. Avoid
positioning the suction pipe higher than the
pump, as this would delay the escape of air
bubbles from the suction pipe and impede the
priming process.
Install the intake and discharge lines in such a
way that they do not exert any mechanical
pressure on the equipment.
The intake valve should be low enough in the
water to ensure that if the water level falls, the
equipment will not run dry.
A leaking intake line will draw in air and therefore
not draw in any water.
5.2 Connecting the discharge line
The discharge line (min. 3/4”) must be connected
to the 1” female thread discharge line connector
of the equipment either directly or with the aid of a
threaded nipple.
With the right couplings it is also possible, of
course, to use a 1/2“ delivery hose. The smaller
delivery hose results in a lower delivery rate.
During the priming operation, fully open any shut-
off mechanisms (spray nozzles, valves, etc.) in
the pressure line so that the air can escape
without obstruction.
5.3 Electrical connections
Connect the appliance to a 230 V ~ 50 Hz socket-
outlet with earthing contact. Minimum fuse 10
ampere.
A built-in thermostat protects the motor from
overloading and blocking. The pump is switched
off automatically by the thermostat if overheating
occurs and is switched on again automatically
after cooling.
10
GB
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 10

6. Operation
Install the equipment on a solid and level surface.
Remove the ventilation screw (7).
Unscrew the coarse filter screw (6) and remove
the coarse filter (8) together with the non-return
valve (9) as shown in Figure 2. Now you can fill
the pump housing with water via the coarse filter
screw (6). Filling the intake line accelerates the
intake process.
Assemble in reverse order.
Open the discharge line.
Connect the mains cable.
Switch on the equipment with the power switch
(3) - water can be suctioned in for up to 5 minutes
(maximum suction height).
After finishing the work, switch off the equipment
with the power switch (3).
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
8. Cleaning, maintenance and
ordering of spare parts
The equipment is almost completely maintenance
free. In order to ensure a long service life, however,
we recommend that you regularly check and care for
the product.
Important!
The equipment must be disconnected from the power
supply (pull the power plug) prior to performing any
maintenance.
8.1 Servicing
If the equipment becomes clogged, connect the
discharge line to the water line and disconnect
the suction hose. Open the water line. Switch on
the equipment several times for approx.
two seconds. This should resolve the majority of
clog-related problems.
Replacing the mains cable: Important:
Disconnect the equipment from the power
supply! A defective mains cable may only be
replaced by a qualified electrician.
There are no parts inside the equipment which
require additional maintenance.
8.2 Cleaning the coarse filter insert
Clean the coarse filter insert at regular intervals,
and replace it if necessary.
Remove the coarse filter screw (6) and coarse
filter (8) together with the non-return valve (9)
(Figure 2).
Disassemble the coarse filter insert as shown in
figure 3.
Do not use abrasive cleaning agents or petrol to
clean the coarse filter and the non-return valve.
Clean the coarse filter and the non-return valve
by tapping them on a flat surface. In cases of
stubborn dirt, first clean with soapy water, then
rinse with clear water and air-dry.
Assemble in reverse order.
8.3 Storage
If the pump is not going to be used for a long time
or has to be removed for the winter months, rinse
it out with water, empty it completely and allow it
to dry.
The equipment must be completely drained
before it is subjected to frost.
After long stoppages, make sure the rotor turns
correctly by briefly switching the pump on and off.
8.4 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to the
raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic. Defective
components must be disposed of as special waste.
Ask your dealer or your local council.
11
GB
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 11

12
GB
Faults Cause Remedy
Motor fails to start up - No mains voltage
- Pump rotor blocked -thermostat
switched off
- Check voltage
- Dismantle and clean pump
No intake - Non-return valve dirty
- Pump chamber without water
connection
- Air in intake line air-tight
- Max. suction height exceeded
- clean
- Fill water into intake
- Make sure intake line is close
- Check suction height
Inadequate delivery rate - Suction height too high
- Coarse filter dirty
- Water level falling rapidly
- Pump performance diminishedby
contaminants part
- Check suction height
- clean
- Place the suction hose at a
deeper level
- Clean pump and replace wearing
Thermostat switches pump off - Motor overloaded - friction
caused by foreign substances
too high
- Dismantle and clean pump.
Prevent intake of foreign
substances (filter)
10. Troubleshooting guide
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 12

13
F
Attention !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afin d’éviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode d’emploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si l’appareil doit être remis à d’autres
personnes, remettez-leur aussi ce mode d’emploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode d’emploi et des consignes de sécurité.
1. Consignes de sécurité
 Attention !
Sur des eaux dormantes, des pièces d’eau de
jardin et des piscines et dans leur proximité, il
est uniquement autorisé d’utiliser l’appareil avec
un disjoncteur à courant de défaut dont le
courant nominal déclencheur ne dépasse pas 30
mA (conformément à VDE 0100, parties 702 et
738).
L’appareil ne convient pas à l’emploi dans les
piscines, les pataugeoires de tous genres et
toutes autres pièces d’eaux dans lesquelles des
personnes ou des animaux peuvent se trouver
pendant son fonctionnement. Il est interdit de
faire fonctionner l’appareil pendant la présence
de personnes ou d’animaux dans la zone
dangereuse. Consultez votre spécialiste en
électricité!
Cet appareil ne convient pas aux personnes (y
compris les enfants) qui en raison de leurs capacités
physiques, sensorielles ou intellectuelles ou leur
manque d’expérience et/ou de connaissances ne
peuvent pas l’utiliser de manière sûre, à moins d’être
surveillées et de recevoir les instructions relatives à
l’utilisation de l’appareil par une personne
responsable de leur sécurité. Surveillez les enfants
pour vous assurer qu’ils ne jouent pas avec l’appareil.
Attention!
Effectuez un contrôle à vue de l’appareil avant
chaque utilisation de ce dernier. N’utilisez pas
l’appareil dès lors que des équipements de
sécurité ont été endommagés ou sont usés.
N’annulez jamais l’effet d’un dispositif de
sécurité.
Utilisez cet appareil exclusivement dans le
respect de l’application conforme indiquée dans
ce mode d’emploi.
C’est vous qui êtes responsable de la sécurité
dans la zone de travail
Si le câble ou le connecteur est endommagé par
une influence extérieure, il ne faut pas réparer le
câble ! Le câble doit être remplacé par un
nouveau. Ce travail doit uniquement être réalisé
par un(e) spécialiste électricien(ne).
La tension de 230 Volts (tension alternative)
indiquée sur la plaque signalétique de l’appareil
doit correspondre à la tension secteur présente.
Ne tenez, transportez ou fixez jamais l’appareil
par le câble.
Assurez-vous que les connecteurs enfichables
électriques se trouvent dans un endroit à l’abri
des inondations ou de l’humidité.
Avant tout travail sur l’appareil, débranchez la
prise secteur.
Evitez d’exposer directement l’appareil à un jet
d’eau.
L’exploitant est responsable du bon respect des
directives de sécurité et de montage. (Demandez
éventuellement à un(e) électricien(ne)
spécialisé(e))
L’utilisateur doit exclure tout dommage indirect en
raison d’une inondation, en cas de dérangement
de l’appareil, en prenant les mesures adéquates
(p. ex. installation d’une alarme, pompe de
réserve, ou autre.
En cas de panne éventuelle de l’appareil, les
travaux de réparation doivent uniquement être
réalisés par un(e) électricien(ne) spécialisé(e) ou
par le service après-vente d’ISC.
L’appareil ne doit jamais fonctionner à sec ni
alors que la conduite d’aspiration est entièrement
fermée. La garantie du producteur est caduque
pour tous les dommages de l’appareil ayant pour
origine son fonctionnement à sec.
Il est interdit d’utiliser l’appareil pour exploiter des
bassins de piscine.
Il ne faut pas monter l’appareil dans un circuit
d’eau potable.
 AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 13

14
F
2. Description de l’appareil et volume
de livraison (fig. 1-2)
1. Raccord de pression
2. Poignée
3. Interrupteur réseau
4. Bouchon de vidange d’eau
5. Raccord d’aspiration
6. Vis du filtre préparatoire
7. Vis de purge d’air
8. Filtre préparatoire
9. Soupape anti-retour
ou fig. Mode d’emploi
Prenez toutes les pièces de l’emballage et contrôlez
l’intégralité de l’appareil.
3. Utilisation conforme à l’affectation
Domaine d’application
Pour l’irrigation et l’arrosage d’espaces verts, de
carrés de légumes et de jardins
Pour le service d’arroseurs automatiques
Pour la prise d’eau d’étangs, de ruisseaux, de
fûts d’eau de pluie, citernes d’eau de pluie et de
puits
Pour l’approvisionnement en eau sanitaire
Fluides refoulés :
Destiné au refoulement d’eau claire (eau douce),
eau de pluie ou légères lessives / eaux usées.
Ne pas dépasser la température maximale du
liquide refoulé en fonctionnement continu de
+35°C.
Il est interdit de refouler des liquides
combustibles, gazeux ou explosifs avec cet
appareil.
Le refoulement de liquides agressifs (acides,
lessive alcaline, sève d’écoulement de silos, etc.)
ainsi que de liquides contenant des substances
abrasives (sable) doit également être évité
Cet appareil ne convient pas au transport d’eau
potable.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément à leur
affectation, n’ont pas été construits, pour être utilisés
dans un environnement professionnel, industriel ou
artisanal. Nous déclinons toute responsabilité si
l’appareil est utilisé professionnellement,
artisanalement ou dans des sociétés industrielles,
tout comme pour toute activité équivalente.
4. Données techniques
Branchement secteur 230V ~ 50 Hz
Puissance absorbée 1100 Watt
Quantité transportée sans soupape
anti-retour : 4100 l/h
Quantité transportée avec soupape
anti-retour : 3800 l/h
Hauteur manométrique maxi. 48 m
Pression de refoulement maxi. 0,48 MPa (4,8 bar)
Hauteur d’aspiration maxi. : 8 m
Raccord de pression et d’aspiration 1” filet int.
Température de l’eau maxi. 35°C
5. Avant la mise en service
5.1. Raccord de la conduite d’aspiration
Nous préconisons fondamentalement l’utilisation d’un
préfiltre et d’une garniture d’aspiration comprenant
une tête aspirante, un panier d’aspiration et une
soupape de retenue qui permettra d’éviter de longs
temps de ré-aspiration et un endommagement inutile
de la pompe par des pierres et des corps étrangers
solides.
Le diamètre de la conduite d’aspiration, que ce
soit un tuyau ou un tube, doit au moins s’élever à
1 pouce ; si la hauteur d’aspiration dépasse 5 m,
on recommande 11/4 pouces.
Montez la soupape d’aspiration (commande à
pied) avec le panier d’aspiration à la conduite
d’aspiration.
Poser la conduite d’aspiration en la faisant
monter de la prise d’eau jusqu’à l’appareil. Eviter
absolument de poser la conduite d’aspiration au-
dessus de la hauteur de la pompe, des bulles
d’air dans la conduite d’aspiration ralentissent et
empêchent le processus d’aspiration.
La conduite d’aspiration et celle de pression
doivent être posées de telle manière qu’elles ne
puissent exercer aucune pression mécanique sur
l’appareil.
La soupape d’aspiration doit se trouver à une
profondeur suffisante dans l’eau pour que,
lorsque le niveau d’eau baisse, on puisse
empêcher que l’appareil ne marche à sec.
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 14

15
F
Une conduite d’aspiration non étanche empêche
d’aspirer l’eau en raison de l’air aspiré.
5.2 Raccord de la conduite de pression
La conduite de pression (devrait avoir au moins
3/4“) doit être directement raccordée au raccord
de la conduite de pression (1“ filet int.) de
l’appareil ou via un raccord fileté.
Evidemment, vous pouvez utiliser un tuyau de
refoulement de 1/2” avec des raccords vissés
correspondants. Le débit est réduit par le tuyau
de refoulement plus petit.
Pendant le processus d’aspiration, ouvrez
pleinement les organes d’obturation dans la
conduite de refoulement (buse de pulvérisation,
soupapes etc.) pour laisser échapper librement
l’air dans la conduite d’aspiration.
5.3 Installation électrique
Le raccordement électrique s’effectue sur une
prise de courant de sécurité de 230 V ~ 50 Hz.
Protection par fusible: au moins 10 ampères.
Le thermostat installé protège le moteur contre
une surcharge ou un blocage. En cas de
surchauffe, le thermostat arrête automatiquement
la pompe; après son refroidissement, la pompe
se remet automatiquement en marche.
6. Commande
Mettez l’appareil sur un sol solide, plan et
horizontal.
Enlevez la vis de purge d’air (7).
Dévissez la vis du filtre préparatoire (6) et retirez
le filtre préparatoire (8) avec la soupape anti-
retour (9) comme indiqué dans la figure 2. Vous
pouvez ensuite remplir le carter de pompe en eau
via la vis de filtre préparatoire (6). Un remplissage
de la conduite d’aspiration accélère l’aspiration.
Le montage est effectué dans l’ordre inverse des
étapes.
Ouvrez la conduite de pression.
Raccordez le câble secteur.
Mettez l’appareil en circuit avec le commutateur
principal (3) – l’aspiration peut durer 5 minutes
pour une hauteur d’aspiration maxi.
Une fois le travail achevé, mettez l’appareil hors
circuit avec le commutateur principal (3).
7. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin d’éviter tout
risque.
8. Nettoyage, maintenance et
commande de pièces de rechange
L’appareil est pratiquement sans maintenance. Nous
recommandons toutefois d’effectuer des contrôles et
un entretien réguliers afin d’en assurer une longue
durée de vie.
Attention!
Avant chaque maintenance, mettez l’appareil hors
tension, pour ce faire, retirez la fiche de contact de
pompe de la prise de courant.
8.1 Maintenance
Si l’appareil est bouché, raccordez la conduite de
pression à la conduite d’eau et retirez le tuyau
d’aspiration. Ouvrez l’alimentation en eau. Mettez
l’appareil plusieurs fois en circuit pendant env.
deux secondes. De cette manière, il est possible
d’éliminer les obstructions dans la plupart des
cas.
Changement du câble réseau : Attention:
Déconnectez l’appareil du secteur ! Lorsque
le câble secteur est défectueux, seul(e) un(e)
spécialiste en électricité est autorisé à le
remplacer.
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
8.2 Nettoyer l’embout du filtre préparatoire
Nettoyez régulièrement l’embout du filtre
préparatoire, le remplacer au besoin
Otez la vis du filtre préparatoire (6) et retirez le
filtre préparatoire (8) avec soupape anti-retour (9)
(figure 2).
Démontez l’embout du filtre préparatoire comme
indiqué dans la figure 3.
Pour nettoyer le filtre préparatoire et la soupape
anti-retour, n’utilisez pas de produit de nettoyage
fort ni d’essence.
Nettoyez le filtre préparatoire et la soupape anti-
retour en tapotant sur une surface plane. En cas
d’encrassement important, lavez-les avec de
l’eau de savon, puis rincez à l’eau claire et laissez
sécher à l’air.
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 15

Le montage est effectué dans l’ordre inverse des
étapes.
8.3 Entreposage
Avant une non-utilisation prolongée ou la
conservation pendant l’hiver, rincer la pompe
soigneusement à l’eau, la vider et la ranger dans
un endroit sec.
En cas de risque de gel, videz complètement
l’appareil.
Après un temps d’arrêt prolongé, vérifier par une
courte mise en et hors circuit que le rotor tourne
parfaitement.
8.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange, veuillez
indiquer les références suivantes:
Type de l’appareil
No. d’article de l’appareil
No. d’identification de l’appareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
9. Mise au rebut et recyclage
L’appareil se trouve dans un emballage permettant
d’éviter les dommages dus au transport. Cet
emballage est une matière première et peut donc être
réutilisé ultérieurement ou être réintroduit dans le
circuit des matières premières.
L’appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux dans
les systèmes d’élimination des déchets spéciaux.
Renseignez-vous dans un commerce spécialisé ou
auprès de l’administration de votre commune !
16
F
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 16

17
F
Dérangements Origines Remède
Pas de démarrage - Pas de tension du réseau
- Roue à aubes est bloquée -
Thermostat s’est arrêté
- Vérifier la tension
- Démonter la pompe et la
nettoyer
Pompe n’aspire pas - Soupape anti-retour encrassée
- Corps de pompe sans eau
- Air dans la conduite d’aspiration
- Hauteur d’aspiration max.
dépassée
- nettoyez
- Remplir de l’eau dans le raccord
d’aspiration
- Vérifier l’étanchéité de la
conduite d’aspiration
- Vérifier la hauteur d’aspiration
Débit insuffisant - Hauteur d’aspiration trop élevée
- Filtre préparatoire encrassé
- Niveau d’eau baisse rapidement
- Puissance de la pompe réduite à
cause de substances nocives
- Vérifier la hauteur d’aspiration
- nettoyez
- Placez le tuyau d’aspiration plus
bas
- Nettoyer la pompe et remplacer
les pièces usées
Thermorupteur met la pompe hors
circuit
- Moteur surchargé - frottement
élevé dû à des corps solides
- Démonter la pompe et la
nettoyer. Empêcher l’aspiration
de corps solides (filtre)
10. Plan de recherche des erreurs
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 17

18
I
Attenzione!
Nell’usare gli apparecchi si devono rispettare diverse
avvertenze di sicurezza per evitare lesioni e danni.
Quindi leggete attentamente queste istruzioni per
l’uso. Conservatele bene per avere a disposizione le
informazioni in qualsiasi momento. Se date
l’apparecchio ad altre persone consegnate loro
queste istruzioni per l’uso insieme all’apparecchio!
Non ci assumiamo alcuna responsabilità per incidenti
o danni causati dal mancato rispetto di queste
istruzioni e delle avvertenze di sicurezza.
1. Avvertenze di sicurezza
 Attenzione!
Nel caso di stagni, laghetti di giardini o piccole
vasche e nelle loro vicinanze l’uso
dell’apparecchio è consentito solo con
interruttore di sicurezza per correnti di guasto
con una corrente nominale di intervento fino a 30
mA (secondo la norma VDE 0100 parte 702 e
parte 738).
L’apparecchio non è adatto all’uso in piscine,
piscine per bambini di ogni tipo e vasche in cui
possano essere presenti persone o animali
mentre essa è in funzione. È vietato l’uso
dell’apparecchio in presenza di persone o
animali nella zona di pericolo. Rivolgetevi al
vostro elettricista specializzato!
Questo apparecchio non è destinato ad essere usato
da persone (bambini compresi) con capacità fisiche,
sensoriali o mentali limitate o che manchino di
esperienza e/o conoscenze, a meno che non
vengano sorvegliati da una persona responsabile per
la loro sicurezza o abbiano ricevuto da essa istruzioni
su come usare l’apparecchio. I bambini devono
essere sorvegliati per assicurarsi che non giochino
con l’apparecchio.
Attenzione!
Prima di ogni uso effettuate un controllo visivo
dell’apparecchio. Non usate l’apparecchio se i
dispositivi di sicurezza sono danneggiati o
usurati. Non escludete mai i dispositivi di
sicurezza.
Utilizzate l’apparecchio esclusivamente per lo
scopo indicato in queste istruzioni per l’uso.
Siete responsabili per la sicurezza nella zona di
lavoro.
Il cavo non deve venire riparato se esso o la
spina fossero danneggiati a causa di effetti
esterni, ma deve essere sostituito con uno
nuovo.Questa operazione deve venire eseguita
soltanto da un elettricista specializzato.
La tensione alternata di 230 V indicata sulla
targhetta dell’apparecchio deve corrispondere
alla tensione di rete esistente.
Non sollevare, trasportare o fissare mai
l’apparecchio tramite il cavo di collegamento alla
rete.
Assicuratevi che gli attacchi elettrici si trovino in
una zona che non venga sommersa dall’acqua e
che siano protetti dall’umidità.
Staccate la spina dalla presa di corrente prima di
ogni operazione all’apparecchio.
Evitate di esporre l’apparecchio ad un getto
d’acqua diretto.
L’utilizzatore è responsabile del rispetto delle
norme locali di montaggio e di sicurezza. (In caso
di dubbio rivolgetevi ad un elettricista
specializzato)
Tramite misure appropriate l’utilizzatore deve
escludere i danni conseguenti causati da
inondazioni di ambienti per difetti
dell’apparecchio (ad es. installazione di un
impianto di allarme, pompa di riserva o simili).
In caso di un eventuale guasto dell’apparecchio i
lavori di riparazione devono venire eseguiti
soltanto da un elettricista specializzato oppure
dal servizio assistenza ISC.
L’apparecchio non deve mai funzionare a secco
oppure con il tubo di aspirazione completamente
chiuso. La garanzia del produttore non vale per
danni all’apparecchio dovuti a un funzionamento
a secco.
L’apparecchio non deve essere usato nel caso di
vasche di piscine.
L’apparecchio non deve essere montato nel
circuito dell’acqua potabile.
2. Descrizione dell’apparecchio ed
elementi forniti (Fig. 1-2)
1. Attacco di mandata
2. Maniglia di trasporto
3. Interruttore di rete
4. Tappo a vite di scarico dell’acqua
5. Attacco di aspirazione
6. Vite del filtro d’ingresso
7. Vite di sfiato
8. Filtro d’ingresso
9. Valvola antiritorno
Senza Fig. Istruzioni per l’uso
Togliete tutti i componenti dalla confezione e
controllate che ci siano tutti.
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 18

19
I
3. Utilizzo proprio
Domaine d’application
Pour l’irrigation et l’arrosage d’espaces verts, de
carrés de légumes et de jardins
Pour le service d’arroseurs automatiques
Per il prelievo d’acqua da stagni, ruscelli, botti e
cisterne dell’acqua piovana e da pozzi
Per l’alimentazione dell’acqua sanitaria
Fluidi convogliati
Per convogliare acqua pulita (acqua dolce),
acqua piovana oppure leggere soluzioni
alcaline/acqua sanitaria.
La temperatura massima del liquido convogliato
non deve superare i +35 °C in esercizio continuo.
Con questo apparecchio non devono venire
convogliati liquidi infiammabili, gassosi o
esplosivi.
È sconsigliato convogliare liquidi aggressivi
(acidi, soluzioni alcaline, acque di percolamento
silo, etc.) e dei liquidi con sostanze abrasive
(sabbia).
Questo apparecchio non è adatto al
convogliamento dell’acqua potabile.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo che
ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigianale o
industriale. Non ci assumiamo alcuna garanzia
quando l’apparecchio viene usato in imprese
commerciali, artigianali o industriali, o in attività
equivalenti.
4. Caratteristiche tecniche
Allacciamento alla rete 230V ~ 50 Hz
Potenza assorbita 1100 Watt
Portata senza valvola antiritorno: 4100 l/h
Portata con valvola antiritorno: 3800 l/h
Prevalenza max. 48 m
Pressione di mandata max. 0,48 MPa (4,8 bar)
Altezza di aspirazione max. 8 m
Attacco di mandata e di aspirazione
filetto interno di 1”
Temperatura max. dell’acqua 35°C
5. Prima della messa in esercizio
5.1 Attacco del tubo di aspirazione
Consigliamo fondamentalmente l’uso di un filtro
d’ingresso e di un attrezzo di aspirazione con tubo
aspirante, griglia e valvola di non ritorno, per evitare
dei lunghi tempi di riaspirazione e un inutile
danneggiamento della pompa a causa di pietre e
impurità solide.
Il diametro del tubo aspirante, sia in caso di tubo
flessibile che di tubo solido dovrebbe essere
almeno di 1pollice; in caso di una prevalenza
superiore a 5 m, si consiglia 1 ¼ pollice.
Montate la valvola aspirante (valvola di fondo)
con griglia sul tubo di aspirazione.
Il tubo di aspirazione deve essere installato in
senso ascendente tra il prelievo dell’acqua e
l’apparecchio. Evitate assolutamente la posa del
tubo di aspirazione al di sopra dell’altezza della
pompa. Eventuali bolle d’aria nel tubo di
aspirazione rallentano o impediscono il processo
di aspirazione.
Il tubo di aspirazione e di mandata devono venire
montati in maniera tale da non esercitare
nessuna pressione meccanica sull’apparecchio.
La valvola aspirante deve essere immersa
nell’acqua ad una profondità tale da evitare un
funzionamento a secco dell’apparecchio in caso
di abbassamento del livello d’acqua.
Se il tubo di aspirazione non è a tenuta,
aspirando aria esso impedisce l’aspirazione
dell’acqua.
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 19

20
I
5.2 Attacco del tubo di mandata
Il tubo di mandata (dovrebbe essere almeno di
3/4 di pollice) deve venire collegato direttamente
o attraverso un raccordo filettato all’attacco
relativo (1 pollice di filetto interno)
dell’apparecchio.
Evidemment, vous pouvez utiliser un tuyau de
refoulement de 1/2” avec des raccords vissés
correspondants. Le débit est réduit par le tuyau
de refoulement plus petit.
Pendant le processus d’aspiration, ouvrez
pleinement les organes d’obturation dans la
conduite de refoulement (buse de pulvérisation,
soupapes etc.) pour laisser échapper librement
l’air dans la conduite d’aspiration.
5.3 Installation électrique
Le raccordement électrique s’effectue sur une
prise de courant de sécurité de 230 V ~ 50 Hz.
Protection par fusible: au moins 10 ampères.
Le thermostat installé protège le moteur contre
une surcharge ou un blocage. En cas de
surchauffe, le thermostat arrête automatiquement
la pompe; après son refroidissement, la pompe
se remet automatiquement en marche.
6. Uso
Mettete l’attrezzo su un piano solido, livellato e
orizzontale.
Togliete la vite di sfiato (7).
Svitate la vite del filtro d’ingresso (6) e togliete il
filtro d’ingresso (8) con la valvola antiritorno (9)
come mostrato nella Fig. 2. Poi potete riempire di
acqua la carcassa della pompa tramite la vite del
filtro d’ingresso (6). Il riempimento del tubo di
aspirazione accelera la procedura di aspirazione.
L’assemblaggio avviene nell’ordine inverso.
Aprite il tubo di mandata.
Collegate il cavo di alimentazione.
Inserite l’apparecchio dall’interruttore di rete (3) -
in caso di prevalenza max. la procedura di
aspirazione può durare fino a 5 minuti.
Al termine del lavoro disinserite l’apparecchio
dall’interruttore di rete (3).
7. Sostituzione del cavo di
alimentazione
Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o da
una persona al pari qualificata al fine di evitare
pericoli.
8. Pulizia, manutenzione e ordinazione
dei pezzi di ricambio
L’apparecchio non richiede quasi nessuna
manutenzione. Per garantire una lunga durata
consigliamo pero di controllare e curare regolarmente
l’apparecchio.
Attenzione!
Prima di ogni manutenzione all’apparecchio togliete
la tensione, staccando il cavo della pompa dalla
presa di corrente.
8.1 Manutenzione
In caso di un’eventuale ostruzione
dell’apparecchio collegate il tubo di mandata al
rubinetto dell’acqua e staccate il tubo flessibile di
aspirazione. Aprite il rubinetto dell’acqua.
Accendete l’apparecchio più volte per ca. due
secondi. In questa maniera si può eliminare la
maggior parte delle ostruzioni.
Sostituzione del cavo di alimentazione:
Attenzione: Staccate la spina dalla presa di
corrente! Se il cavo di alimentazione è
difettoso deve venire sostituito solo da un
elettricista specializzato.
All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
8.2 Pulizia dell’inserto del filtro d’ingresso
Pulite regolarmente l’inserto del filtro d’ingresso
o, se necessario, sostituitelo
Rimuovete la vite del filtro d’ingresso (6) e
togliete il filtro d’ingresso (8) con la valvola
antiritorno (9) (Fig. 2).
Smontate l’inserto del filtro d’ingresso come
mostrato nella Fig. 3.
Non utilizzate detergenti aggressivi o benzina per
la pulizia del filtro d’ingresso e della valvola
antiritorno.
Pulite il filtro d’ingresso e la valvola antiritorno
dando dei leggeri colpi su una superficie piana.
Se sono molto sporchi lavateli con acqua
saponata, risciacquateli con acqua pulita e fateli
Anleitung_RG_GP_1139_SPK1:_ 11.08.2008 14:42 Uhr Seite 20
