Ekinex EK-30S-AU User manual

EK-30S-AU
Manuale d'uso
Amplificatore di streaming wireless
Wireless Spotify connect AirPlay Multi-Room Internet Radio

EK-30S-AU
2
EK-30S-AU
3
FISPEK30SAU_v.1.0FISPEK30SAU_v.1.0
1. Introduzione
EK-30S-AU è un amplicatore stereo Ethernet, WiFi e Bluetooth 5.0. Collegando l'EK-30S-AU al vostro
impianto audio domestico potrete riprodurre musica in streaming direttamente dal vostro dispositivo
smart, USB, NAS o da servizi di streaming online come Spotify e molti altri utilizzando le nostre app
gratuite SENTIO APP, Airplay o DLNA. Aggiungendo più unità all’impianto, potrete configurare un
impianto audio multi-room Ethernet o wireless, che vi o󰀨rirà un'esperienza nuova e straordinaria per
ascoltare la vostra musica preferita in qualsiasi stanza della casa.

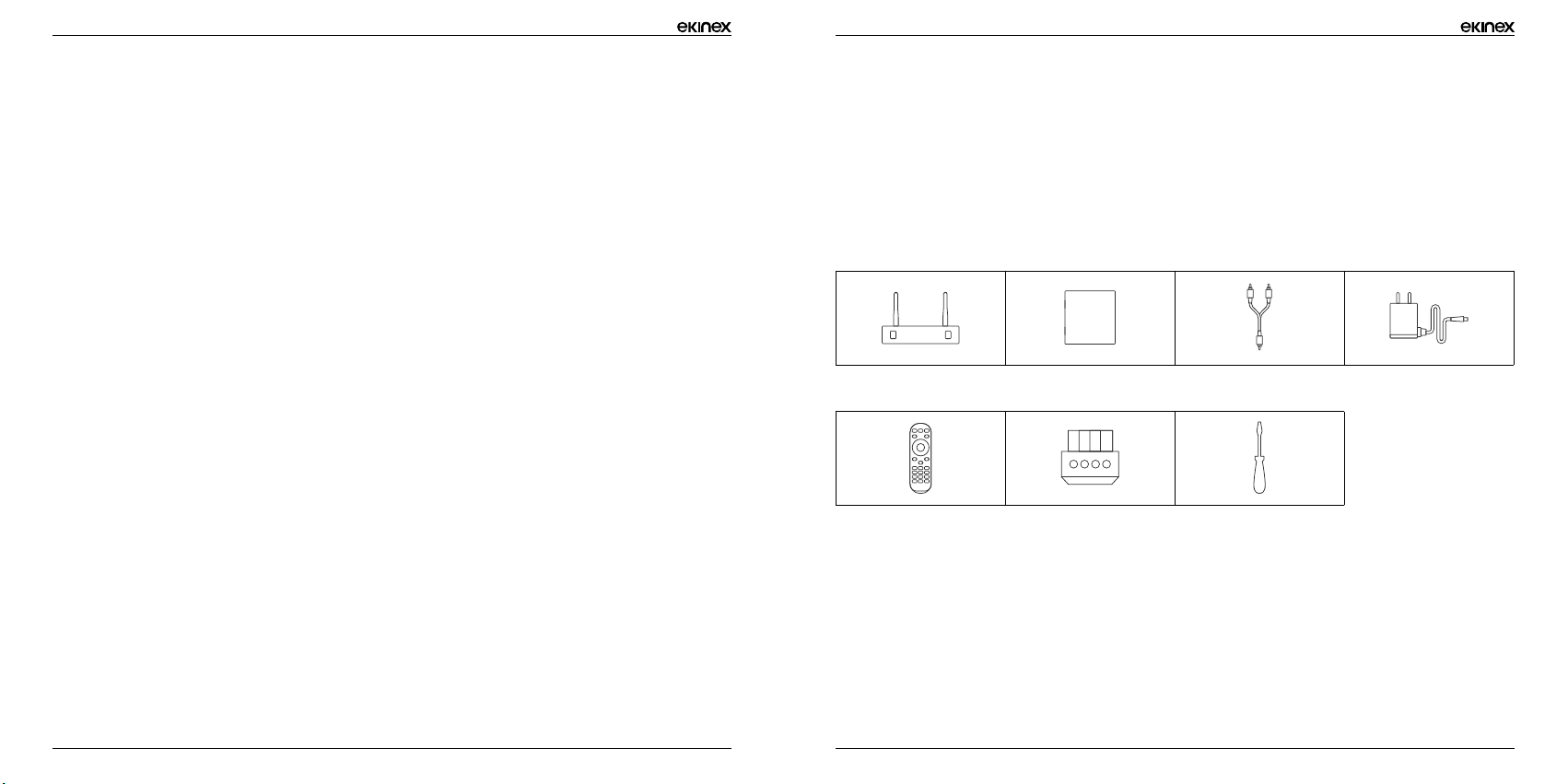

2. Contenuto della scatola
Unità principale x1 Guida rapida 2-1 Cavo RCA x1 Adattatore x1
Telecomando x1 Connettore per
morsettiera a vite x1
Cacciavite x1
Sommario
1. Introduzione 3
2. Contenuto della scatola 3
3. Caratteristiche principali 4
4. Speciche 5
5. Interfaccia 6
6. Telecomando 7
7. Schema di collegamento 8
8. Avvertenze 9
9. Altre informazioni 9

EK-30S-AU
4
EK-30S-AU
5
FISPEK30SAU_v.1.0FISPEK30SAU_v.1.0
3. Caratteristiche principali
• Musica in streaming senza limiti di distanza o Bluetooth 5.0 no a 15 metri.
• Bluetooth per un suono ad alta risoluzione.
• Supporta i protocolli di streaming Spotify connect, Airplay, Qplay e UPnP.
• Supporta lo streaming da servizi online, memorie di dispositivi smart, pen drive USB, NAS,
Bluetooth e ingressi di linea (line in).
• Streaming multi-room e multizona grazie a più unità collegate alla stessa rete.
• I nostri modelli consentono di riprodurre musica da tutte le sorgenti simultaneamente.
• Compatibile con i protocolli Airplay, Spotify Connect, Qplay, DLNA e UPnP.
• Streaming di alta qualità, decodica della frequenza di campionamento no a 24 bit, 192 kHz.
• Spotify, Tidal, Amazon Music, TuneIn, Internet Radio, tanti servizi di streaming online integrati
nell'app.
• Applicazione gratuita disponibile per iOS e Android.
• Aggiornamento online gratuito per le nuove funzioni.
• Telecomando completo per l'utilizzo senza dispositivo mobile.
• Ingresso di linea per un maggior numero di ingressi audio esterni
• Regolazione dell'equalizzazione tramite app o telecomando.
• Accesso rapido a playlist preimpostate e tasti di scelta rapida sul telecomando.
• iTunes supportato per lo streaming su PC.
4. Speciche
Connettività
Rete wireless IEEE802.11 b/g/n 2.4G
Ethernet RJ45 singola 10/100M
BT 5.0
USB Host Riproduzione di musica da USB
Micro USB Collegamento del PC come DAC esterno
Alimentazione 18V/4A
Ingresso audio 3.5mm Line in
Risposta in frequenza 20Hz to 20kHz
Potenza altoparlanti 2x35W@4Ω load at 18V, 2x18W@8Ω load at 18V
THD+N 0.03% @1kHz
Impedenza altoparlanti 4-8ohms
Formato FLAC/MP3/AAC/AAC+/ALAC/APE/WAV
Decodica Up to 24bit/192kHz
Protocolli AirPlay, DLNA, UPnP, Spotify Connect
Dimensioni 131.8 x 85.5 x 27 mm (5.18in*3.37in*1.06in)
Peso 0.35kg (0.77lb)

EK-30S-AU
6
EK-30S-AU
7
FISPEK30SAU_v.1.0FISPEK30SAU_v.1.0

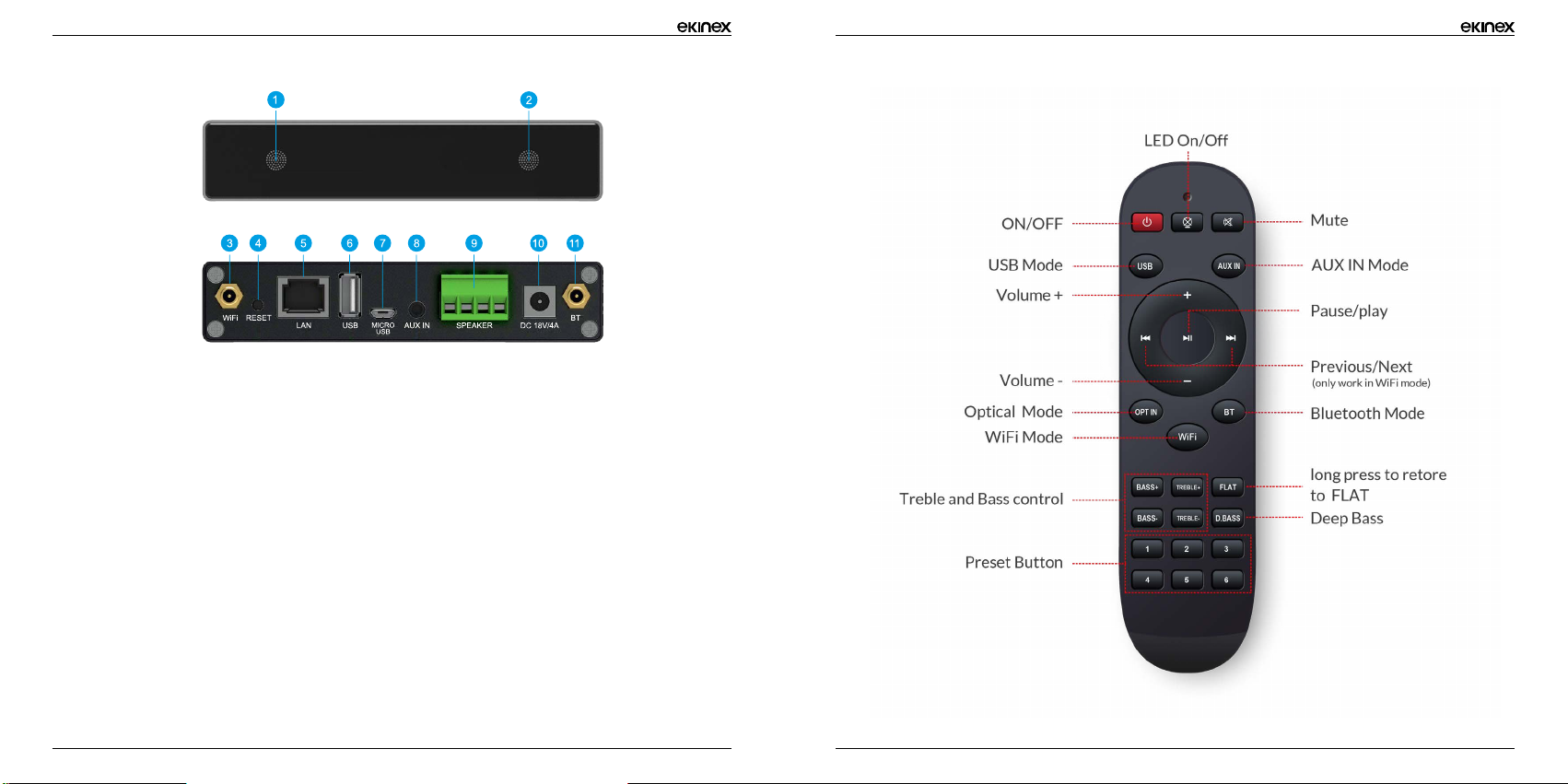

5. Interfaccia
1. LED: mostra lo stato del dispositivo.
2. Ricevitore IR: per il telecomando.
3. Connettore antenna WiFi: collegare l'antenna al WiFi.
4. RESET: Una pressione breve: attiva la modalità di ingresso;
Pressione lunga: accensione e spegnimento;
Due pressioni brevi: ri-associa il Wi o il Bluetooth in modalità Wi o Bluetooth;
Tre pressioni brevi: ripristina le impostazioni di fabbrica.
*Quando il dispositivo è spento, basta premere brevemente il pulsante di accensione per
attivarlo.
5. LAN: collegamento via cavo al router.
6. Host USB: collega la pen drive USB (al massimo 1024 tracce)
7. Micro USB: collegamento al PC per utilizzarlo come DAC esterno.
8. AUX IN: per le sorgenti audio esterne, come TV, lettore CD, ecc.
9. SPEAKER Out: collegamento agli altoparlanti passivi.
10. 18V/4A: collegamento all'ingresso CC.
11. Connettore antenna BT: collega l'antenna per il Bluetooth.
6. Telecomando

EK-30S-AU
8
EK-30S-AU
9
FISPEK30SAU_v.1.0FISPEK30SAU_v.1.0

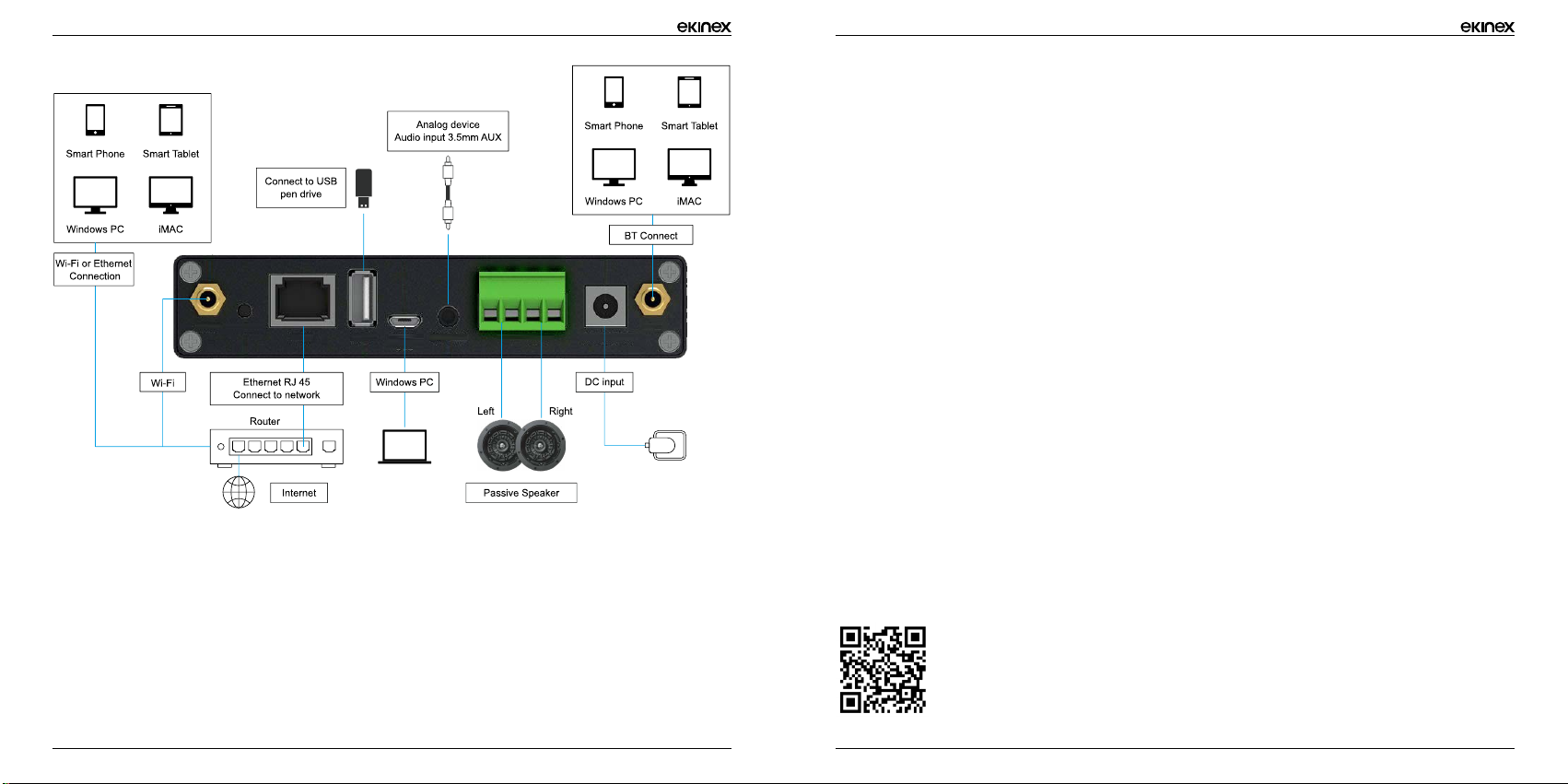

7. Schema di collegamento 8. Avvertenze
• L'installazione, il collegamento elettrico, la configurazione e la messa in funzione del dispositivo
devono essere eseguiti solo da personale qualicato.
• L'apertura dell'alloggiamento del dispositivo comporta l'immediata cessazione del periodo di garanzia.
• I dispositivi Ekinex® difettosi devono essere restituiti al produttore al seguente indirizzo:
EKINEX S.p.A. Via Novara 37, I-28010 Vaprio d’Agogna (NO) Italy.
9. Altre informazioni
• Questo manuale è destinato a installatori, integratori di sistema e progettisti
• Per maggiori informazioni sul prodotto, contattare l'assistenza tecnica ekinex® all'indirizzo e-mail:
[email protected] o visitare il sito web www.ekinex.com
© EKINEX S.p.A. 2022. La società si riserva il diritto di apportare modifiche alla presente
documentazione senza preavviso.
More information

www.ekinex.com
EK-30S-AU
User's Manual
Wireless Streaming Amplifier
Wireless Spotify connect AirPlay Multi-Room Internet Radio

EK-30S-AU
12
EK-30S-AU
13
FISPEK30SAU_v.1.0FISPEK30SAU_v.1.0
1. Introduction
EK-30S-AU is a Ethernet, WiFi and Bluetooth 5.0 stereo amplifier. Connecting EK-30S-AU to your
current home audio system will enable you to stream music from your smart device, USB, NAS or online
streaming services such as Spotify and many more using our free to download SENTIO APP, Airplay or
DLNA apps. By adding multiple units to your home audio system, you can setup a ethernet or wireless
multiroom whole house audio system, it will give you new and great experience to enjoy your favorite
music.

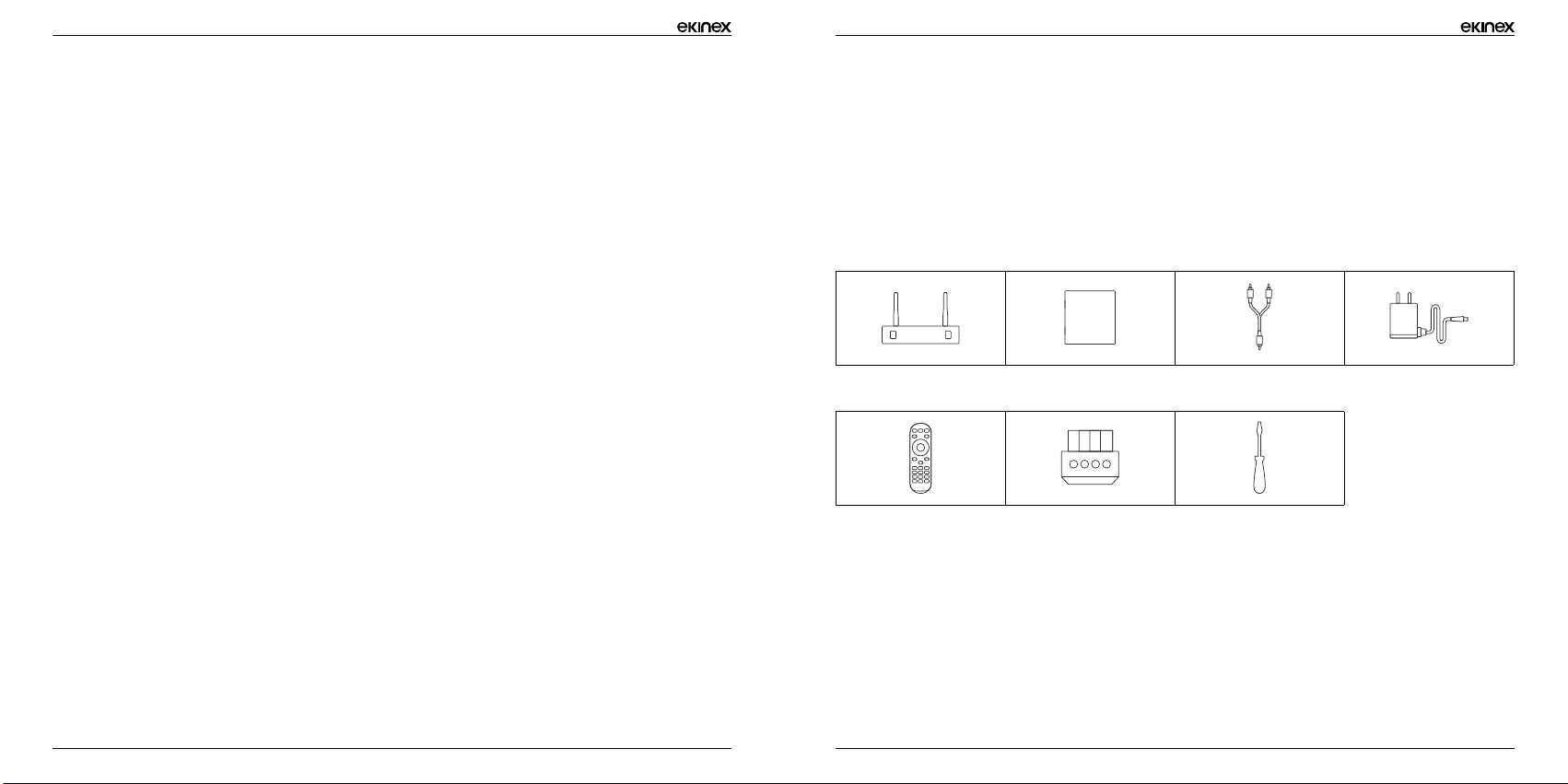

2. What's in the Box
Main Unit x1 Quick Start Guide 2-1RCA Cable x1 Power Adapter x1
Remote Control x1 Screw Terminal
Block Connector x1
Screw Driver x1
Table of contents
1. Introduction 3
2. What's in the Box 3
3. Main Features 4
4. Specication 5
5. Interface 6
6. Remote controller 7
7. Connection diagram 8
8. Warning 9
9. Other information 9

EK-30S-AU
14
EK-30S-AU
15
FISPEK30SAU_v.1.0FISPEK30SAU_v.1.0
3. Main Features
• Streaming music via network without distance limitation or Bluetooth5.0 up to 15 meters.
• Bluetooth for true high resolution music.
• Spotify connect, AirÈplay, Qplay, UPnP streaming protocols supported.
• Support streaming source from online services, smart device memory, USB pen drive, NAS,
Bluetooth and line in.
• Multiroom and multizone streaming enabled by mutiple units connected in same network.
• All music sources can be restreamed in sync to other models from us.
• Airplay, Spotify Connect, Qplay, DLNA, UPnP protocol compatible.
• High quality music streaming support, sample rate decoding up to 24bit, 192kHz.
• Spotify, Tidal, Amazon Music, TuneIn, Internet Radio, lots of online streaming services integrated to
use in the app.
• Free iOS and Android app available.
• Free global online update for new features.
• Full function remote controller to use without mobile device.
• Line input for more possible external audio input
• EQ adjustment via app or remote controller.
• Preset playlist available for quick access, shortcut buttons on remote controller for quick access.
• iTunes working with PC streaming.
4. Specication
Connectivity
Wireless network IEEE802.11 b/g/n 2.4G
Ethernet Single 10/100M RJ45
BT 5.0
USB Host Play USB music
Micro USB Connect PC as external DAC
Power Input 18V/4A
Audio Input 3.5mm Line in
Frequency response 20Hz to 20kHz
Speaker Power 2x35W@4Ω load at 18V, 2x18W@8Ω load at 18V
THD+N 0.03% @1kHz
Speaker Impedance 4-8ohms
Music Format FLAC/MP3/AAC/AAC+/ALAC/APE/WAV
Decoding Up to 24bit/192kHz
Protocols AirPlay, DLNA, UPnP, Spotify Connect
Dimensions 131.8 x 85.5 x 27 mm (5.18in*3.37in*1.06in)
Weight 0.35kg (0.77lb)

EK-30S-AU
16
EK-30S-AU
17
FISPEK30SAU_v.1.0FISPEK30SAU_v.1.0
5. Interface
1. LED: To show the device status.
2. IR Receiver: For remote control.
3. WiFi Antenna connector: To connect antenna for WiFi.
4. RESET: Short press once: Switch input mode;
Long Press: Switch on/o󰀨;
Short Press twice: Re-pair Wi or Bluetooth in Wi or Bluetooth mode;
Short Press three times: Restore to factory settings.
*When device is o󰀨, just short press the power button to active the device.
5. LAN: Wired connection to your router.
6. USB Host: To connect USB pen drive.(1024 tracks at most)
7. Micro USB: For connection to PC to act as external DAC.
8. AUX IN: For external audio sources from TV, CD player and so on.
9. SPEAKER Out: Connect to passive speakers.
10. 18V/4A: Connect to DC input.
11. BT Antenna Connector: To connect antenna for bluetooth.
6. Remote controller

EK-30S-AU
18
EK-30S-AU
19
FISPEK30SAU_v.1.0FISPEK30SAU_v.1.0
7. Connection diagram 8. Warning
• Installation, electrical connection, conguration and commissioning of the device can only be carried
out by qualied personnel.
• Opening the housing of the device causes the immediate end of the warranty period.
• Ekinex® defective devices must be returned to the manufacturer at the following address:
EKINEX S.p.A. Via Novara 37, I-28010 Vaprio d’Agogna (NO) Italy.
9. Other information
• This application manual is aimed at installers, system integrators and planners
• For further information on the product, please contact the ekinex® technical support at the e-mail
address: [email protected] or visit the website www.ekinex.com
© EKINEX S.p.A. 2022. The company reserves the right to make changes to this documentation without
notice.
