CARO USUÁRIO!
Você acaba de adquirir uma geladeira automotiva desenvolvida com
tecnologia, praticidade e funcionalidade ELBER. Ficamos gratos pela sua
escolha.
É imprescindível a leitura com atenção das instruções contidas neste manual.
Seguindo essas orientações, você poderá conhecer melhor o funcionamento do
produto, usufruindo dos seus benefícios e prolongando a sua durabilidade. O
manual de instruções deve estar sempre acessível próximo ao produto, para
que qualquer dúvida possa ser sanada imediatamente.
1CARACTERÍSTICAS DA GELADEIRA
Feita para ser instalada em veículos automotores como ônibus, micro ônibus,
motor-homes, caminhões, barcos e outras aplicações, a geladeira ELBER é
acionada por bateria de 12 VCC ou 24 VCC (voltagem indicada no produto).
É uma geladeira forte, feita para as mais severas condições de trabalho.
Aceita inclinações de subidas e descidas de morros, tolera trepidações de
buracos e solavancos da estrada.
Toda estrutura do gabinete e dos componentes formam um conjunto
resistente para a aplicação automotiva e para a segurança do usuário com o
veículo em movimento. Possui válvula para drenar água de degelo, mola de
gás para manter a tampa aberta e luz interna.
Alguns modelos são montados com a unidade compressora externa.
UNIDADE COMPRESSORA EXTERNA (UCE): O compressor (motor) desta
geladeira é instalado do lado de fora, no chassi do carro ou no bagageiro. A
UCE está preparada para suportar água, pó, sujeira da estrada e pode ser
lavada junto com o veículo. O gabinete de refrigeração está instalado dentro
do veículo e é interligado à unidade compressora externa, por uma mangueira
politubos flexível Elber. Esta mangueira é acoplada a unidade compressora,
através de engates rápidos.
1.1 Embalagem
A embalagem do produto que você recebeu foi projetada para proporcionar
segurança no transporte. Ao desembalar, conferir a integridade do produto. As
geladeiras ELBER são embaladas com plástico bolha e papelão.
7
Alguns produtos possuem embalagem em MDF ou estrado de madeira. Cada
produto é embalado individualmente. Após desembalar o produto, todo e
qualquer material da embalagem deverá ser encaminhado para reciclagem ou
reaproveitamento posterior.
1.2 Transporte
As geladeiras ELBER devem ser transportadas na posição vertical, mantendo
as condições de embalagem de acordo com o rótulo.
1.3 Armazenamento
As geladeiras ELBER devem ser armazenadas em ambientes limpos, secos,
protegidos do sol e da umidade excessiva.
1.4 Manipulação
Os produtos ELBER devem ser manipulados de forma a atender
integralmente as especificações do manual de instruções do produto Os
produtos ELBER devem ser manipuladas apenas por profissionais treinados e
que atendam integramente as especificações do manual de instruções do
produto.
2INSTALAÇÃO E FIXAÇÃO DA GELADEIRA
2.1 Instalação
A geladeira Elber, embora feita para condições severas de trabalho, deve ser
instalada de preferência protegida do sol e em local que permita a ventilação
da unidade compressora com o ambiente.
Pode ser embutida em móveis, desde que não enclausure totalmente a
geladeira e preserve a abertura das grades de ventilação livre para circulação
de ar. Isso é necessário para que haja troca de calor com o ambiente e
espaço livre para remover a tampa que dá acesso ao compressor da
geladeira.

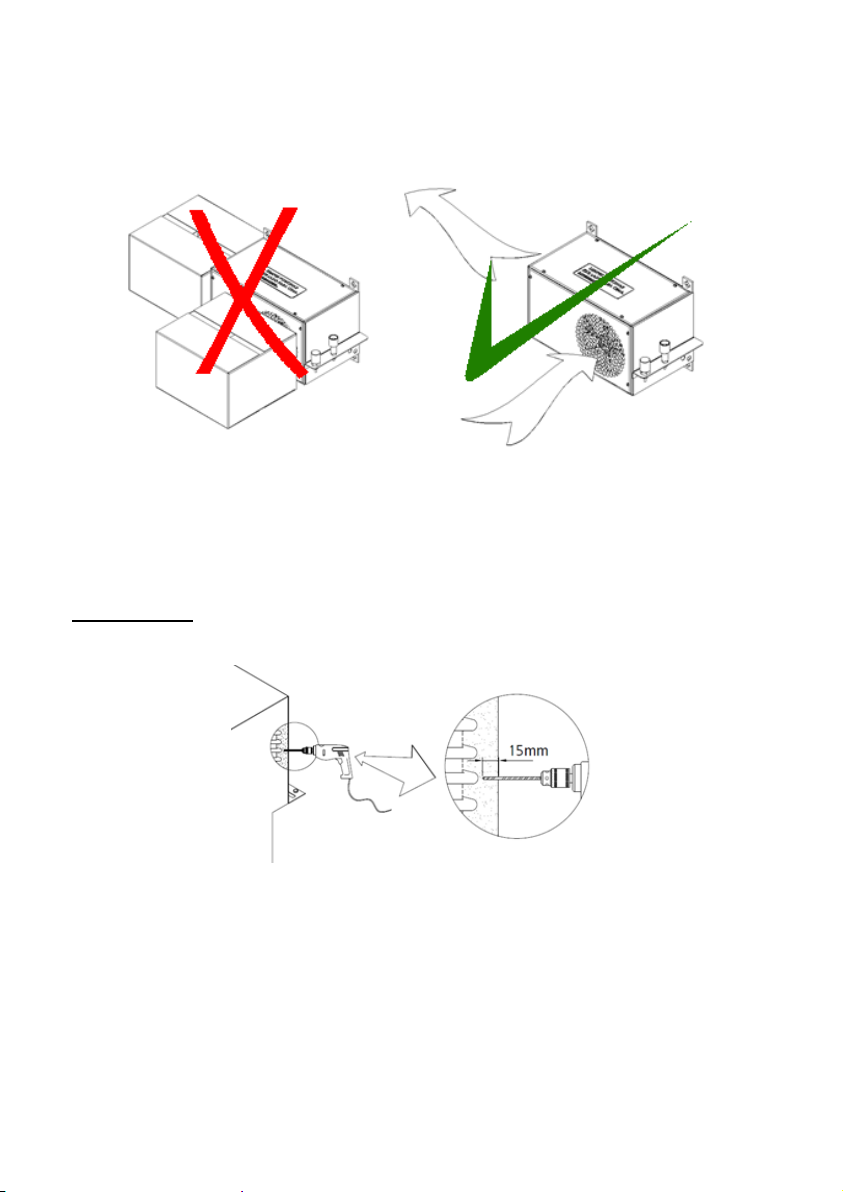

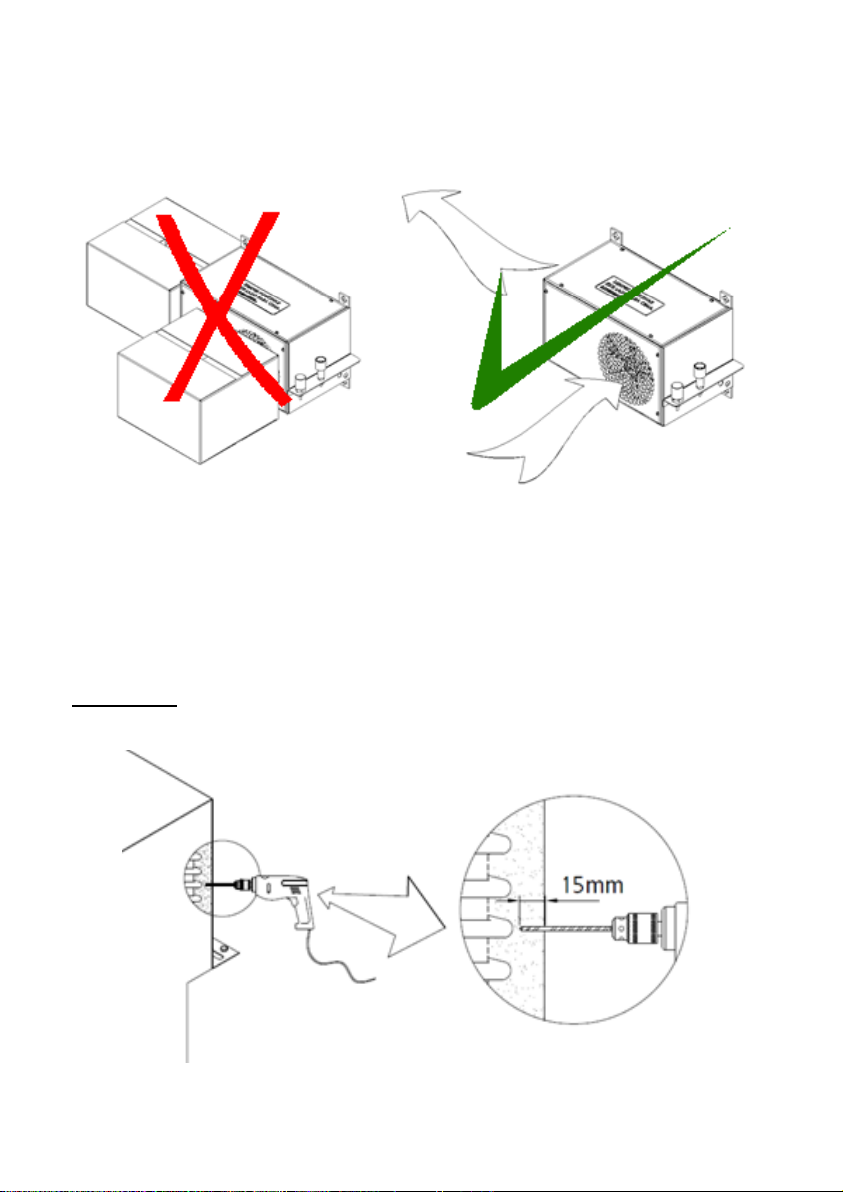

A ventilação da unidade compressora não pode ser obstruída. A troca de
calor da unidade compressora é indispensável para o bom
funcionamento do produto.
As aletas de ventilação da geladeira são indicadas na folha de especificações
técnicas do produto.
Observar a identificação de entrada e saída de ar. O ar entra por uma
abertura e sai por outra. Este fluxo é promovido pelo ventilador que está
instalado no interior do compartimento.
8
Para geladeiras equipadas com unidade compressora externa: A ventilação
da base não pode ser obstruída, o fluxo de entrada e saída de ar deve ser
respeitado. A faixa de temperatura adequada para o bom funcionamento da
unidade compressora externa é entre -5ºC e +54ºC.
2.2 Fixação:
A geladeira possui suportes para fixação. Ver esquema de fixação na folha de
especificações técnicas do produto. Havendo necessidade, pode ser utilizado
o gabinete externo para fixação. Dar preferência pelos cantos, que possuem
maior resistência.
ATENÇÃO: Não introduzir brocas ou parafusos com mais de 15 mm de
comprimento, pois poderá afetar a tubulação do gás refrigerante.
9
2.3 Fixação da unidade compressora:
A unidade compressora, embora feita para condições severas de trabalho
como água, poeira e sujeiras da estrada, deverá estar em locais ventilados e
que não acumule barro.

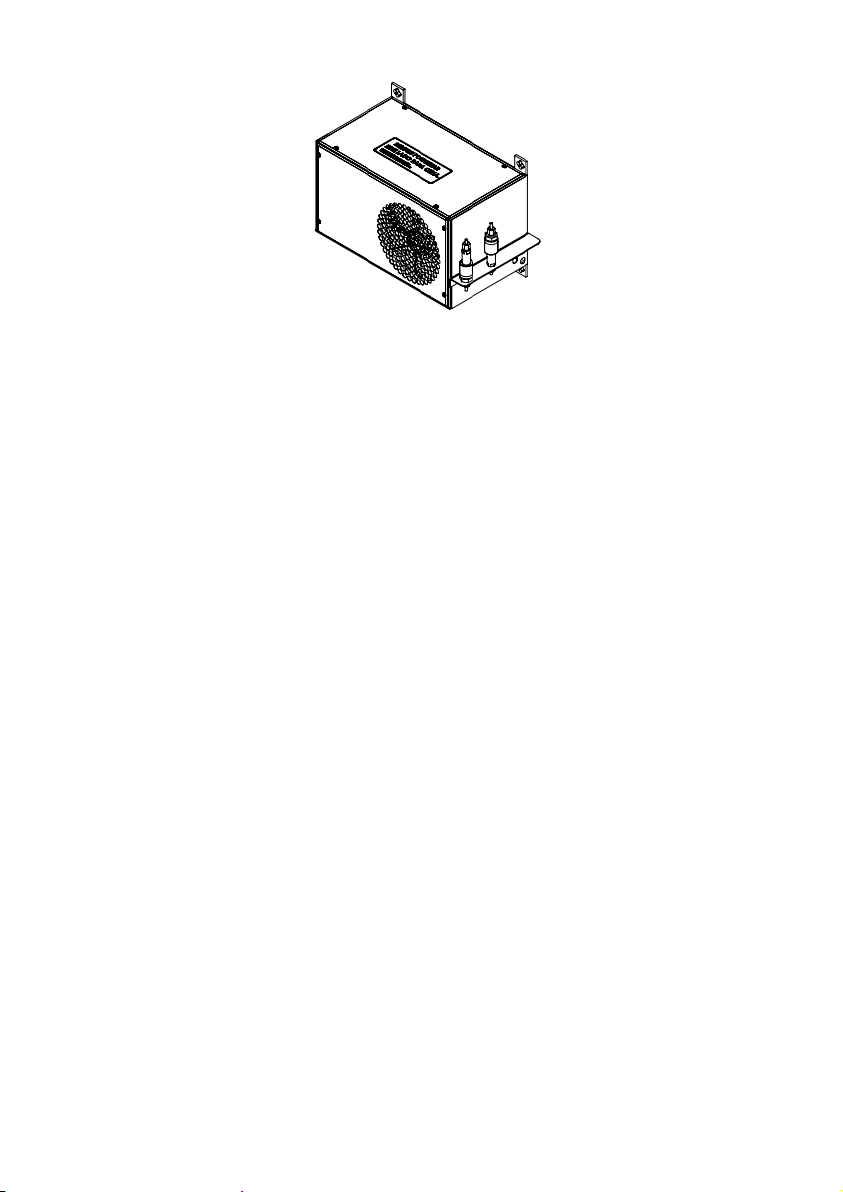

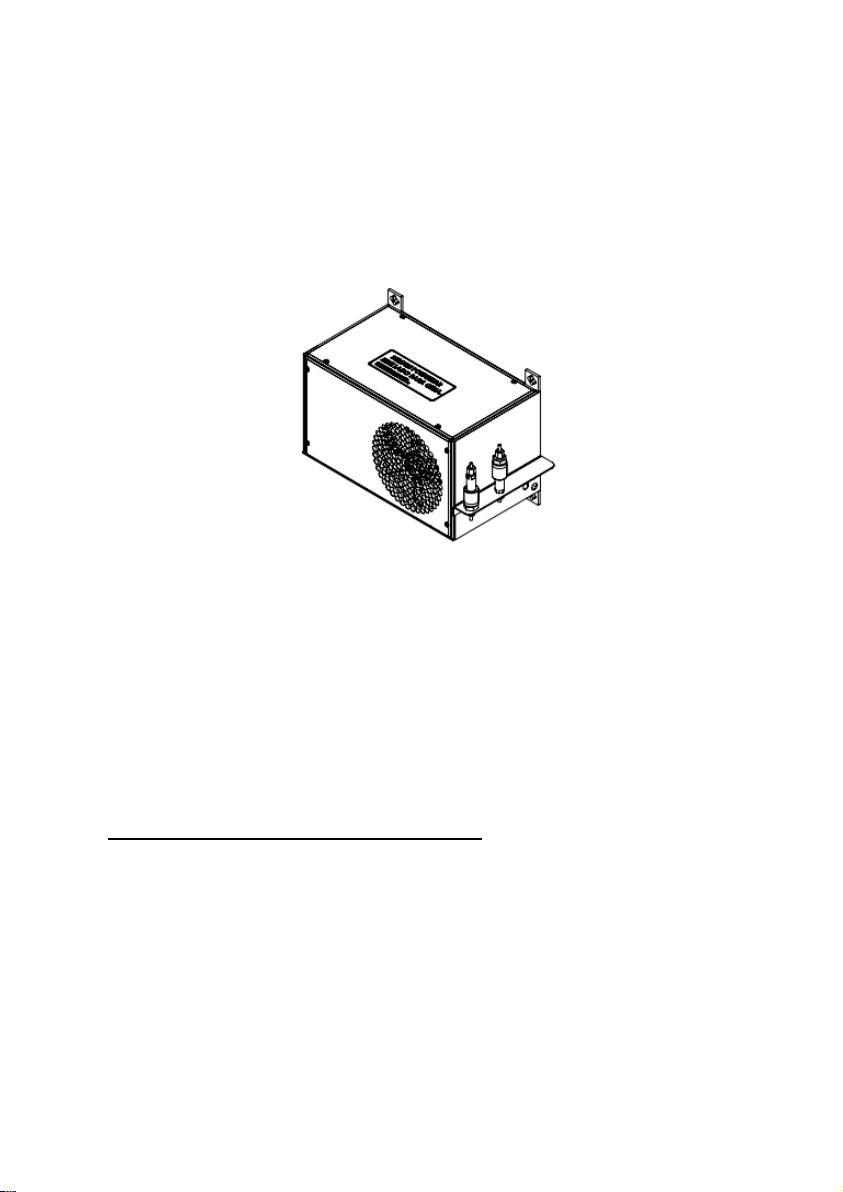

A unidade compressora externa não pode ser instalada inclinada e o lado de
instalação deve ser respeitado, conforme imagem abaixo e identificação no
corpo da UCE.
Depois de posicionada a unidade compressora e estando o gabinete
instalado, manusear a mangueira para promover a ligação dos engates e dos
plugues elétricos.
Para conectar os engates:
Posicionar a tubulação de forma que os engates fiquem encontrados.
Retirar as tampas de nylon que servem de proteção dos engates, um de
cada vez, conforme vai sendo montado (evite deixar aberto).
Introduzir o engate macho na fêmea e rosquear a capa com rosca para
puxar a junção. O aperto da capa é feito com a mão até encostar bem.
Não usar ferramentas para dar aperto. O engate possui dois anéis de
vedação e foi desenvolvido para vedar somente com o esforço possível
das mãos. Atenção: Não é necessário empurrar os engates, a própria
rosca une as peças.
Na junção dos engates, o gás estará liberado por toda a tubulação do
sistema. Evite abrir os engates novamente.
Fixar as tubulações de maneira que elimine balanços ou atritos, pois
podem quebrar ou furar com o tempo de uso.

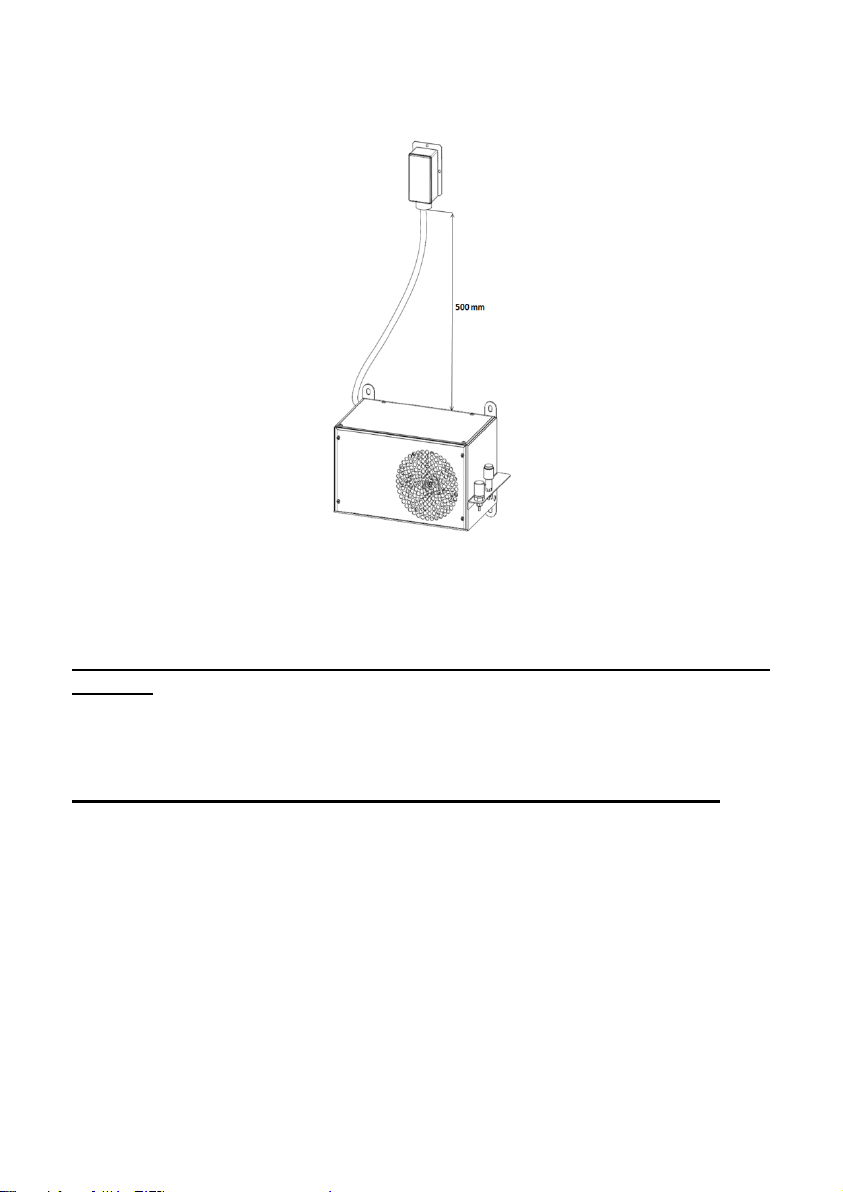

A caixa de relés deve ser instalada com a fiação para baixo a pelo menos 0,5
metro acima da unidade compressora, conforme imagem abaixo.
10
Desta forma estará pronta para funcionar. O gás estará liberado pelo
acoplamento dos engates que abrem agulhas internas de retenção.

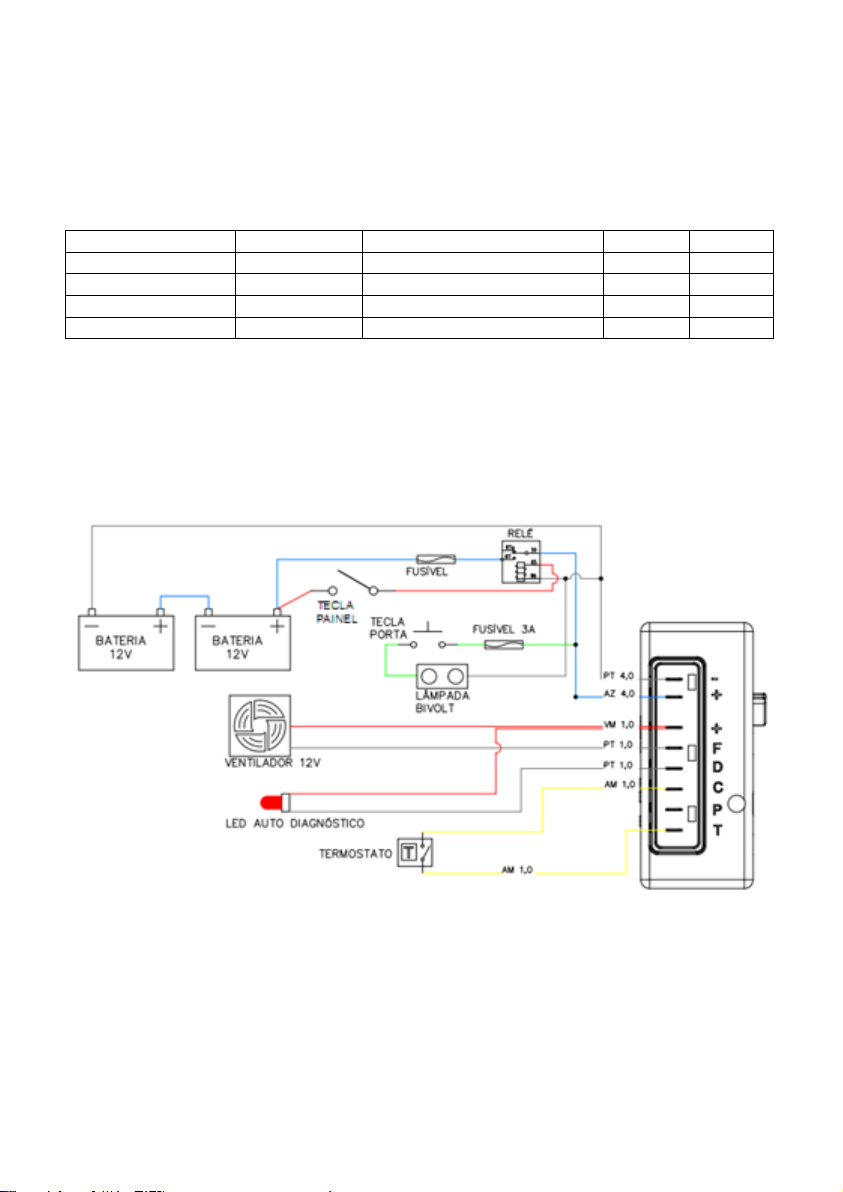

3INSTALAÇÃO ELÉTRICA
As geladeiras Elber são projetadas para serem acionadas pela bateria do
veículo. Sua tensão vem definida de fábrica em 12, 24 ou 12/24 VCC.
Verificar a tensão de alimentação na etiqueta de identificação do
produto.
Para ligar a geladeira Elber, basta conectar o plugue da geladeira ao plugue
de alimentação. Para geladeiras que não tem plugue, basta emendar os
cabos.
A polaridade indicada no chicote elétrico deve ser respeitada. Não
considerar a coloração dos fios para orientar a polaridade. Na geladeira a cor
azul é do positivo e no veículo, a cor azul poderá ser negativa. Considerar as
anilhas de identificação com (+) e (–) existente nos cabos.
A inversão da polaridade poderá causar a queima da unidade eletrônica ou do
fusível de proteção.
Alguns modelos de geladeiras são equipados com sinal positivo para acionar
a geladeira no painel ou a distância, utilizar cabo de 1 mm²para fazer esta
instalação. Este cabo deverá ter alimentação positiva. Caso o opcional não
seja utilizado, o cabo vermelho deve ser ligado ao cabo positivo (verificar
disponibilidade deste opcional).
11
Fusível de proteção recomendado: Geladeiras com compressor hermético:
12VCC 15A e 24VCC 7,5A. Geladeiras com compressor semi hermético:
12VCC 20A e 24VCC 10A.
Utilizar condutor elétrico exclusivo da bateria para ligar a geladeira.
Dimensionar o condutor elétrico (fio) de acordo com a distância entre a
geladeira e a bateria conforme quadro a seguir:
BITOLA
12 V
24 V
CONDUTOR
2,5 mm²
Para distância até
2,5 m
5 m
CONDUTOR
4,0 mm²
Para distância até
4 m
8 m
CONDUTOR
6,0 mm²
Para distância até
6 m
12 m
CONDUTOR
10,0 mm²
Para distância até
10 m
20 m
Para o interruptor do painel, utilizar condutor 1,00 mm²para distancia de até
50 metros.
3.1 Esquema elétrico de instalação, geladeiras com
compressor hermético
12
3.2 Esquema elétrico de instalação, geladeiras com
compressor semi hermético
(*) O esquema elétrico de ligação pode ter pequenas variações de produto
para produto.
(*) A função de acionamento a distancia da geladeira é um opcional.
4FUNCIONAMENTO
Após ligar a geladeira, você observará o surgimento de gelo nas laterais
internas, de cima para baixo. Após aproximadamente 30 minutos, o interior do
gabinete estará gelado.
Depois de gelado, o termostato que regula a temperatura irá desligar e religar
automaticamente o compressor, mantendo a temperatura conforme ajuste e
economizando energia da bateria.
5REGULAGEM DA TEMPERATURA
A regulagem da temperatura é feita no termostato. As geladeiras para ônibus
vêm da fábrica ajustadas para bebidas na graduação 4 ou 5. Para
temperaturas mais frias, utilizar 6 ou 7.
13
Quanto mais baixa a temperatura programada no termostato (mais frio), maior
será o tempo de funcionamento da geladeira e por consequência maior
consumo de bateria.
6MELHOR USO DA GELADEIRA E RECOMENDAÇÕES
Evite deixar a porta aberta abri-la constantemente.
Em uso, mantenha sempre produtos dentro da geladeira, mesmo que
sejam garrafas com água. Esta carga de produtos ajuda a manter estável
a temperatura no interior do produto.
Em dias com muita umidade, pode haver condensação da umidade do ar
(suor) na porta ou nas bordas externas da conservadora (próximo a
gaxeta). Em locais com temperatura ambiente controlada por ar
condicionado, essa característica é praticamente extinta.
Manter o dreno sempre com a tampa. Isso evitará a entrada de calor
prejudicando o rendimento.
7DEGELO E LIMPEZA
Sempre que houver acúmulo de gelo nas laterais internas, com espessura
superior a um centímetro, recomenda-se fazer o degelo. Para degelar, desligar
a geladeira e abrir o dreno. Não utilizar objetos pontiagudos ou cortantes para
raspar o gelo.
Utilize panos úmidos com água e detergente neutro. Não utilizar esguichos ou
mangueiras de água, o excesso de água pode comprometer o funcionamento
do produto.
Não usar produtos químicos (álcool, solventes, etc.) nem produtos abrasivos e
esponjas duras. Procedimentos não recomendados poderão manchar e
danificar as superfícies e revestimento da geladeira.
Durante a limpeza, retire todos os materiais armazenados na geladeira e
coloque-os em outro equipamento ou caixa térmica.
14
8MANUTENÇÃO E VERIFICAÇÃO PREVENTIVA
MANUTENÇÃO
FREQUÊNCIA
Verificar a gaxeta de vedação. Deve vedar por todo o perímetro da
porta (não pode haver fresta entre a gaxeta e o gabinete)
Rotineiramente
Verificar fecho das portas e trancas
Rotineiramente
Verificar o funcionamento das lâmpadas e interruptores elétricos
Semestralmente
Verificar a correia dentada (*) - troca preventiva a cada 1 ano
Anualmente
Verificar fixação de parafusos e coxins - reaperto de parafusos a
cada 1 ano
Anualmente
Verificar fixações de abraçadeiras e tubos do sistema de gás
Anualmente
Limpar o condensador da geladeira. A localização do condensador
varia para cada modelo, mas está sempre próximo ao compressor
Anualmente
Verificar conexões elétricas e cabeamento –ver aperto de
conectores, presença de oxidação e estado de cabos e
componentes
Anualmente
Verificar escovas do motor (*) - revisão preventiva a cada 2 anos,
com troca de escova e coletor
A cada 2 anos
(*) Só aplicável para geladeira com compressor semi hermético com correia.
9PROTEÇÃO DE BATERIA (Só aplicável para geladeira
com compressor hermético)
Para proteger a bateria do veículo, a geladeira está equipada com módulo
controlador de carga de bateria, que desligará a geladeira quando a energia estiver
em 10,4 VCC para geladeiras de 12 VCC e em 22,8 VCC para as geladeiras de 24
VCC. Ao religar o alternador, a geladeira acionará automaticamente quando a tensão
atingir 11,7 VCC e 24,2 VCC respectivamente.
10 AUTO DIAGNÓSTICO ELETRÔNICO (Só aplicável para
geladeira com compressor hermético)
Flashes do LED
Tipo de erro
1X
Desligou por proteção de bateria;
2X
Compressor com excesso de partidas;
3X
Erro na partida do motor;
4X
Erro de velocidade mínima do motor;
5X
Proteção de temperatura da unidade eletrônica;
6X
Falha no termostato;
15
11 PROBLEMAS E CAUSAS PROVÁVEIS
PROBLEMA
CAUSA
SOLUÇÃO
Geladeira não
funciona
Falta de alimentação
na geladeira
Verificar a instalação elétrica da geladeira (se está
chegando alimentação no cabo de instalação da
geladeira)
Inversão de polaridade
Verificar o fusível da geladeira. A inversão de
polaridade pode causar a queima do fusível ou da
unidade eletrônica (*)
Termostato na posição
0 (zero)
Ajustar o termostato na posição de 1 a 7
Instalação com bitola
inferior à especificada
Ajustar a fiação conforme a tabela de cabeamento
deste manual
Conector da fiação mal
conectado ou mau
contato na instalação
Verificar o plugue conector, certificar se todas as
emendas foram crimpadas de forma correta
Mal contato no
cabeamento
Verificar os terminais de conexão
LED acesso (*)
Verificar carga da bateria, conectores e emendas da
instalação. Fazer reset na geladeira (tirar fusível da
geladeira por 10 segundos e conectar novamente)
Refrigeração
insuficiente
Termostato na posição
abaixo do necessário
Aumentar graduação do termostato conforme carga e
temperatura ambiente
Instalação inadequada
Conferir instalação da geladeira
Excesso de abertura de
porta.
Abrir a porta apenas quando for necessário
Excesso de carga
Verifique se uma grande carga de produto foi
carregada a menos de 2 horas (a geladeira pode
demorar até atingir a temperatura ideal quando uma
grande quantidade de produto é colocada de uma
vez só)
Falta de ventilação no
condensador e
compressor
Prever espaço para ventilação do condensador e
compressor
(*) Disponível apenas nas versões com compressor hermético.
12 DESCARTE DO PRODUTO
Refrigeradores fora de uso ou abandonados podem ser perigosos, em especial
para as crianças, pois elas podem ficar presas em seu interior, correndo risco
de falta de ar. Antes de descartar seu refrigerador antigo corte o cabo de
alimentação e retire a(s) porta(s). Deixe as prateleiras no lugar para que as
crianças não possam entrar.
Em caso de descarte do produto, todos os materiais devem ser encaminhados
para reciclagem.
16
DEAR USER!
You have just purchased an automotive refrigerator developed with
technology, practicality and ELBER functionality. We are grateful for your
choice.
It is essential to read carefully the instructions contained in this manual.
Following these guidelines, you can better understand the operation of the
product, taking advantage of its benefits and extending its durability. The
instruction manual must always be accessible near the product, so that any
doubt can be remedied immediately.
13 CHARACTERISTICS OF THE FURNITURE
Made to be installed in automotive vehicles such as buses, micro buses, motor
homes, trucks, boats and other applications, the ELBER refrigerator is
powered by 12 VDC or 24 VDC battery (voltage indicated on the product).
It is a strong refrigerator, made for the most severe working conditions.
Accepts inclinations of hillsides and descents, tolerates thrusts of holes and
bumps of the road.
Every cabinet and component structure forms a sturdy assembly for
automotive application and for the safety of the user while the vehicle is in
motion. It has valve to drain de-icing water, gas spring to keep the lid open and
internal light.
Some models are mounted with the external compressor unit.
EXTERNAL COMPRESSOR UNIT (UCE): The compressor (motor) of this
refrigerator is installed on the outside, in the car chassis or in the luggage
compartment. The ECU is prepared to withstand water, dust, dirt from the road
and can be washed together with the vehicle. The cooling cabinet is installed
inside the vehicle and is connected to the external compressor unit by a
flexible Elber polyurethane hose. This hose is coupled to the compressor unit
by means of quick couplings.
13.1 Packaging
The packaging of the product you received is designed to provide
transportation security. When unpacking, check the integrity of the product.
ELBER refrigerators are packed with bubble wrap and cardboard.
17
Some products have packaging in MDF or wooden pallet. Each product is
individually packaged.
After unpacking the product, any material in the package must be sent for
recycling or later reuse.
13.2 Transportation
ELBER refrigerators must be transported in an upright position, maintaining
the packaging conditions according to the label.
13.3 Storage
refrigerators should be stored in a clean, dry environment, protected from the
sun and excessive humidity.
13.4 Handling
ELBER products must be handled in such a way as to fully comply with the
product instruction manual. ELBER products must only be handled by trained
professionals who fully comply with the specifications of the product instruction
manual.
14 INSTALLATION AND FIXING OF THE FAN
14.1 Installation
The Elber refrigerator, although made for severe working conditions, should be
installed preferably protected from the sun and in a location that allows
ventilation of the compressor unit with the environment.
It can be built into furniture as long as it does not completely enclose the
refrigerator and preserve the opening of the free ventilation grilles for air
circulation. This is necessary for there to be heat exchange with the
environment and free space to remove the lid that gives access to the
refrigerator compressor.
Ventilation of the compressor unit can not be obstructed. The heat
exchange of the compressor unit is indispensable for the proper
functioning of the product.
The ventilation flaps of the refrigerator are indicated on the technical data
sheet of the product.
Observe the identification of air inlet and outlet. The air enters through an
opening and leaves through another. This flow is promoted by the fan that is
installed inside the compartment.
18
For refrigerators equipped with external compressor unit: The ventilation of the
base can not be obstructed, the inflow and outflow of air must be respected.
The temperature range suitable for the proper operation of the external
compressor unit is between -5 ° C and + 54 ° C.
14.2 Fixing:
The refrigerator has brackets for fixing. See securing diagram on product data
sheet. If necessary, the external cabinet can be used for fixing. Give
preference to the corners, which have greater resistance.
ATTENTION: Do not insert drill bits or screws longer than 15 mm as this may
affect the refrigerant piping.
14.3 Attaching the compressor unit:
The compressor unit, although made for severe working conditions such as
water, dust and dirt from the road, should be in ventilated locations and do not
accumulate mud.
The external compressor unit can not be installed inclined and the installation
side must be respected, as shown below and identification on the ECU body.
19
After positioning the compressor unit and with the cabinet installed, handle the
hose to promote the connection of the couplings and electrical plugs.
To connect the couplings:
Position the tubing so that the couplings meet.
Remove the nylon covers that serve as protection for the couplings, one at
a time, as it is being fitted (avoid leaving it open).
Insert the male coupling into the female and thread the threaded sleeve to
pull the coupling. The grip of the cape is made with the hand until it
touches well. Do not use tools to tighten. The coupling has two sealing
rings and is designed to seal only with the possible effort of the hands.
Attention: It is not necessary to push the couplings, the thread itself joins
the parts.
At the junction of the couplings, the gas will be released through the
system piping. Avoid opening the couplings again.
Fix the pipes in a way that eliminates swings or friction, as they can break
or stick with the time of use.
The relay box must be installed with the wiring down at least 0.5 meter
above the compressor unit as shown below.
This way you are ready to go. The gas will be released by coupling the
couplings that open internal retaining needles.
20
15 ELECTRICAL INSTALLATION
Elber refrigerators are designed to be driven by the vehicle's battery. Its
voltage is factory set at 12, 24 or 12/24 VCC.
Check the supply voltage on the product identification label.
To connect the Elber refrigerator, simply connect the refrigerator plug to the
power plug. For refrigerators that do not have a plug, simply patch the cables.
The polarity indicated on the harness must be respected. Do not consider
the coloring of the wires to guide the polarity. In the refrigerator the blue color
is positive and in the vehicle the blue color may be negative. Consider the (+)
and (-) identification washers on the cables.
Reversing the polarity may cause the electronic unit or the protective fuse to
burn.
Some models of refrigerators are equipped with positive signal to activate the
refrigerator in the panel or the distance, to use 1 mm² cable to make this
installation.
This cable should have positive power. If the option is not used, the red cable
must be connected to the positive cable (check availability of this option).
Recommended Fuse: Refrigerators with hermetic compressor: 12VDC 15A
and 24VDC 7.5A. Refrigerators with semi-hermetic compressor: 12VDC 20A
and 24VDC 10A.
Table of contents
Languages:
Other ELBER Refrigerator manuals
