ELCART 42/12358-00 User manual
ELCART
ELCART DISTRIBUTION SPA via Michelangelo Buonarroti, 46 - 20093 Cologno Monzese (Milano) ITALY
Manuale di istruzioni/Scheda tecnica
La divulgazione dei dati contenuti in questa scheda è da ritenersi un servizio puramente informativo e non costituisce alcun vincolo da parte della Elcart in merito a prestazioni ed utilizzo del prodotto.
The divulgation of data contained on this technical sheet are exclusively for informational reasons and establish no link on behalf of Elcart regard to thr performances and the usa of the product.
La divulgacion de los datos contenidos en esta ficha son un servicio unicamente informativo y no constituyen ningun vinculo de parte de Elcart respecto a las prestaciones y uso del producto.
ART. 42/12358-00 PAGINA 1 DI 2
Mini Convertitore HDMI - VGA con Audio
Manuale Utente
Sommario
1.0 Introduzione .......................................................................................
2.0 Caratteristiche ....................................................................................
3.0 Speciche ..........................................................................................
4.0 Contenuto della confezione ...............................................................
5.0 Descrizioni del pannello .....................................................................
6.0 Collegamento e funzionamento .........................................................
Gentile Cliente
Grazie per aver acquistato questo prodotto.
Per ottenere prestazioni e sicurezza ottimali, si prega di leggere
attentamente le istruzioni prima di collegare, utilizzare o regolare questo
prodotto.
Conservare questo manuale per riferimento futuro.
1.0 Introduzione
Questo convertitore converte segnali A/V digitali HDMI (o DVI) in segnali
analogici A/V VGA e audio stereo. Si tratta di una soluzione ideale per il
collegamento di schede video (desktop o laptop) o dispositivi elettronici di
consumo, come console di gioco o ricevitori home theater che offrono una
porta HDMI Out a un monitor VGA IN.
2.0 Caratteristiche
* Facile Da Usare. Bastano pochi secondi per collegare il tutto e non
richiede impostazioni particolari.
* Formato di output audio: 2 canali LPCM;
* Compatibile con HDMI 1.3
* Supporto HDCP 1.3;
* Supporta 225MHz / 2.25Gbps per canale (6.75Gbps canale completo)
Risoluzioni HDMI: 480P @ 60Hz. 720P @ 50 / 60Hz.
1080p @ 60Hz, 800 * 600 @ 60 Hz,
1024 * 768 @ 60 Hz, 1920 '* 1080 @ 60 Hz
Risoluzioni VGA: 640 * 480p @ 60 Hz, 1280 * 720 @ 60 Hz,
1920 * 1080 @ 6OHz. 800 * 600 @ 60 Hz.
1024 * 768 @ 60 Hz
3.0 Speciche
Ingresso segnale: HDMI
Segnale di ingresso Video: 0.5-1.0volts / p-p
Segnale di uscita video: VGA DTV / HDTV 480p / 576p / 720p / 1080p
Banda: 2.25Gbps / 225MHz
Gamma di frequenza vertical: 60Hz
Risoluzioni Progressive (60Hz): 480p, 576p, 720p, 1080p
Temperatura di esercizio: 0°C a 70°C
Umidità di funzionamento: 10% a 85% di umidità relativa
(senza condensa)
Temperatura di stoccaggio: -10°C a + 80°C
Umidità di stoccaggio: 5% al 90% di umidità relativa
(senza condensa)
Alimentazione: Cavo USB
Consumo di energia (MAX): 5W
4.0 Contenuto della confezione
l ) Unità principale
2) Cavo di alimentazione USB
3) Manuale Utente

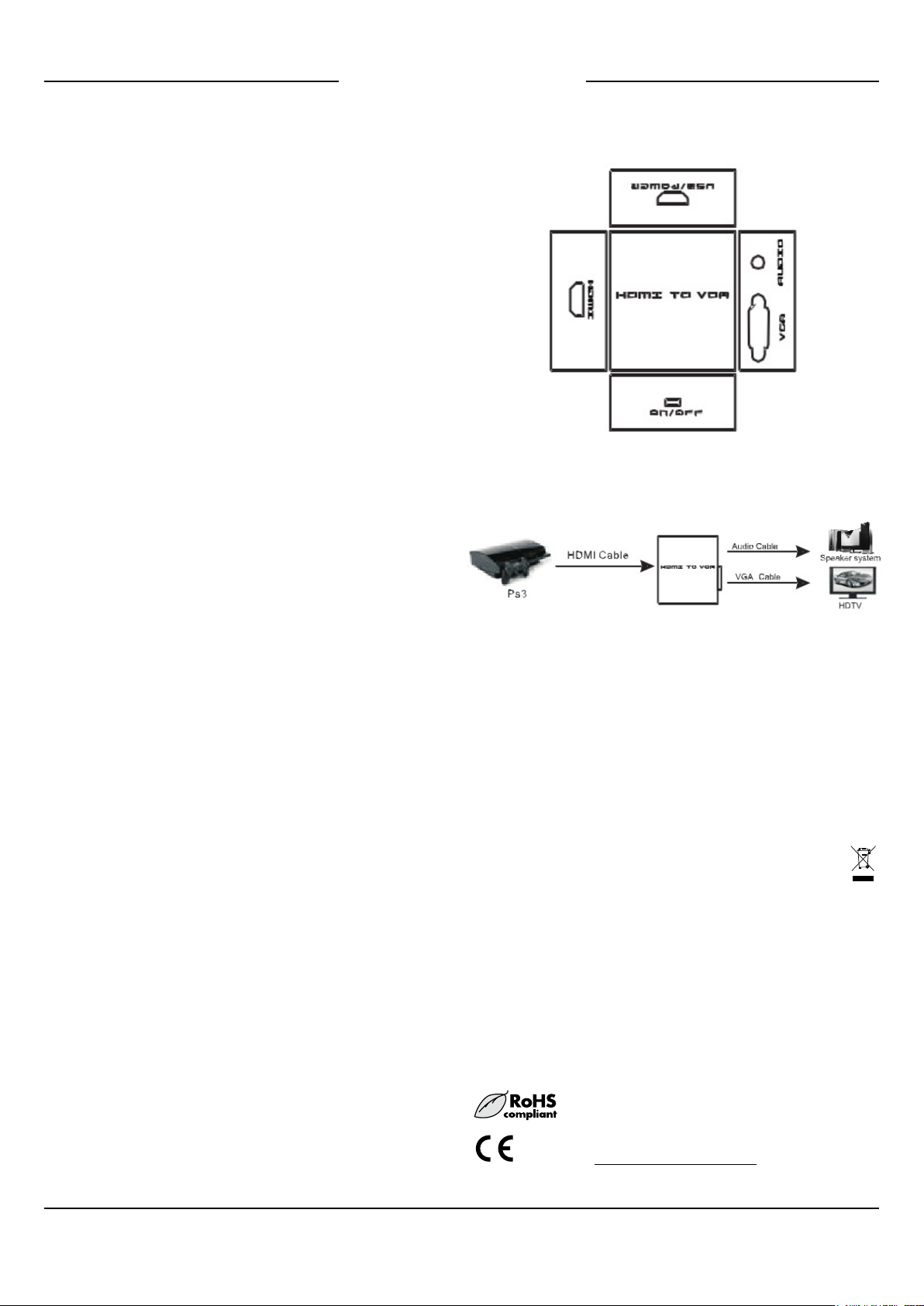

5.0 Descrizioni del pannello
6.0 Collegamento e funzionamento
IMPORTATO E DISTRIBUITO DA
ELCART DISTRIBUTION SPA
Via Michelangelo Buonarroti, 46
20093 COLOGNO MONZESE (MI)
ITALY
Informazione agli utenti ex art. 26 D.Lgs. 49/2014
Il simbolo riportato sull’apparecchiatura (Allegato IX D.Lgs. 49/2014)
indica che il riuto deve essere oggetto di “raccolta separata” e che è stato
immesso sul mercato, in Italia, dopo il 31/12/2010. Pertanto, l’utente
dovrà conferire (o far conferire) il riuto ai centri di raccolta differenziata
predisposti dalle amministrazioni locali, oppure consegnarlo al rivenditore
contro acquisto di una nuova apparecchiatura di tipo equivalente.
L’utente ha dunque un ruolo attivo: la raccolta differenziata del riuto e le
successive operazioni di trattamento, recupero e smaltimento favoriscono
la produzione di apparecchiature con materiali riciclati e limitano gli effetti
negativi sull’ambiente e sulla salute eventualmente causati da una gestione
impropria del riuto. Nel caso di RAEE di piccolissime dimensioni
(<25 cm), l’utente ha diritto al conferimento gratuito, senza obbligo di
contestuale acquisto, ai distributori al dettaglio la cui supercie di vendita
specializzata eccede i 400 mq.
01
01
01
01
01
01
ELCART
ELCART DISTRIBUTION SPA via Michelangelo Buonarroti, 46 - 20093 Cologno Monzese (Milano) ITALY
Manuale di istruzioni/Scheda tecnica
La divulgazione dei dati contenuti in questa scheda è da ritenersi un servizio puramente informativo e non costituisce alcun vincolo da parte della Elcart in merito a prestazioni ed utilizzo del prodotto.
The divulgation of data contained on this technical sheet are exclusively for informational reasons and establish no link on behalf of Elcart regard to thr performances and the usa of the product.
La divulgacion de los datos contenidos en esta ficha son un servicio unicamente informativo y no constituyen ningun vinculo de parte de Elcart respecto a las prestaciones y uso del producto.
ART. 42/12358-00 PAGINA 2 DI 2
HDMI to VGA + 3.5mm Mini Converter 1080p
User Manual
Table Of Contents
1.0 Introduction .......................................................................................
2.0 Features ............................................................................................
3.0 Specications ....................................................................................
4.0 Package Contents .............................................................................
5.0 Panel Descriptions ............................................................................
6.0 Connection And Operation ................................................................
Dear Customer
Thank you for purchasing this product. For optimum performance and safety,
please read these instructions carefully before connecting, operating or
adjusting this product. Phase keep this manual for future reference.
1.0 Introduction
This converter box converts digital HDM1 or DVI signals VGA and stereo
audio. It is a perfect solution for connecting video cards (desktop or laptop)
or consumer electronics devices such as game consoles or home theater
receivers that offer an HDMI Out port to a VGA display.
2.0 Features
* Easy To Use. Installs in seconds, no settings and it is a resolution
pass-through converter.
* It is purely for conversion between video formats but not convert the
input/output video resolutions
* Audio output format: 2 channel LPCM;
* Compliant with I-IDMI 1.3
* Support HDCP 1.3;
* Supports 225Mhz/2.25Gbps per channel (6.75Gbps all channel)
bandwidth for HDMI Input
HDMI resolutions:
480P@60Hz. 720P@50/60Hz.
1080p@60Hz ,800*600@60 Hz,
1024*768@60 Hz, 1920'*1080@60 Hz
VGA resolutions:
640*480p@60Hz, 1280*720@60 Hz,
1920*1080@6OHz. 800*600@60 Hz. 1024*768@60 Hz
3.0 Specications
Note: Specications are subject to change without notice.
4.0 Package Contents
l ) Main Unit
2) USB Power Cable
3) User Manual
6.0 Connection And Operation
5.0 Panel Descriptions
Signal Input HDMI Signal
Input Video Signal 0.5-1.0volts/p-p
Output Video VGA signal
DTV/HDTV 480P/576P/720P/1080P
Video. Amplier Bandwidth 2.25Gbps/225MHz
Vertical Frequency Range 60Hz
Progressive Resolutions (60Hz) 480p,576p,720p,1080p
Operating Temperature 0°C to 70°C
Operating Humidity 10% to 85% RH (no condensation)
Storage Temperature -10°C to +80°C
Storage Humidity 5% to 90% RH (no condensation)
Power Supply USB Power Cable
Power consumption (MAX) 5W
User information ex art. 26 D. 49/2014
The symbol labelled on the appliance (Annex IX D. 49/2014) indicates that
the rubbish is subject to “separate collection” and it has been placed on the
Italian market after the December 31, 2010.
The user must therefore assign or (have collected) the rubbish to a
treatment facility according to indications by the local administration, or
hand it over to the reseller in exchange for an equivalent new product. The
separate collection of the rubbish and the subsequent treatment, recycling
and disposal operations encourage the production of appliances made
with recycled materials and reduce negative effects on health and the
environment caused by improper treatment of rubbish.
In the case of very small WEEE (no external dimension more than 25 cm),
the user is eligible to get free of charge assignation to retail shops with sales
areas relating to EEE of at least 400 m².
Made in China
IMPORTED AND DISTRIBUTED BY:
ELCART DISTRIBUTION SPA
Via Michelangelo Buonarroti, 46
20093 COLOGNO MONZESE (MI)
ITALY
02
02
02
02
02
02
