ELCART 42/12384-00 User manual
ELCART
ELCART DISTRIBUTION SPA via Michelangelo Buonarroti, 46 - 20093 Cologno Monzese (Milano) ITALY
Manuale di istruzioni/Scheda tecnica
La divulgazione dei dati contenuti in questa scheda è da ritenersi un servizio puramente informativo e non costituisce alcun vincolo da parte della Elcart in merito a prestazioni ed utilizzo del prodotto.
The divulgation of data contained on this technical sheet are exclusively for informational reasons and establish no link on behalf of Elcart regard to thr performances and the usa of the product.
La divulgacion de los datos contenidos en esta ficha son un servicio unicamente informativo y no constituyen ningun vinculo de parte de Elcart respecto a las prestaciones y uso del producto.
ART. 42//12384-00 PAGINA 1 DI 2
Mini Convertitore RCA - HDMI
Manuale Utente
Sommario
1.0 Introduzione .......................................................................................
2.0 Caratteristiche ....................................................................................
3.0 Speciche ..........................................................................................
4.0 Contenuto della confezione ...............................................................
5.0 Descrizioni del pannello .....................................................................
6.0 Collegamento e funzionamento .........................................................
Gentile Cliente
Grazie per aver acquistato questo prodotto. Per prestazioni e sicurezza
ottimali, si prega di leggere attentamente le istruzioni prima di collegare,
utilizzare o regolare questo prodotto.
Conservare questo manuale per riferimento futuro.
1.0 Introduzione
L'HDMI AV convertitore permette di convertire il segnale video da HDMI a
segnale audio 2CH AV (segnale video composito CVBS e FL / FR audio
stereo).
Supporto NTSC e PAL 480i 576i TV standard.
2.0 Caratteristiche
* Non è necessario installare i driver; connessione plug and play
* Supporto uscita NTSC e PAL due formati TV standard
* Compatibile con HDMI 1.3
3.0 Speciche
Ingresso video: Segnale HDMI
Uscita video: Segnale composito (RCA giallo, bianco, rosso)
Risoluzione HDMI input : 640x480 @ 60Hz.800x600 a 60Hz,
1024x768 @ 60Hz, 1280x72 @ 60Hz,
1280x1024 @ 60Hz, 1360x768 @ 60Hz,
1600x1200 @ 60Hz, 1920x1080 @ 60Hz
480i / 60Hz, 480p / 60Hz,
576i / 60Hz, 576p / 60Hz
720p 50 / 60Hz,
1080i 50 / 60Hz1080p 50 / 60Hz
CVBS PAL.NTSC M. (NTSC-J)
Temperatura di esercizio: 0°C a 70°C
Umidità di funzionamento:10% a 85% RH (senza condensa)
Temperatura di stoccaggio:-10°C a + 80°C
Umidità di stoccaggio: 5% al 90% RH (senza condensa)
Alimentazione: Cavo USB
Potenza assorbita: 5W
Nota: le speciche sono soggette a modiche senza preavviso.
4.0 Contenuto della confezione
1) Unità principale HDMI To CVBS Converter
2) Cavo di alimentazione USB
3) Manuale Utente

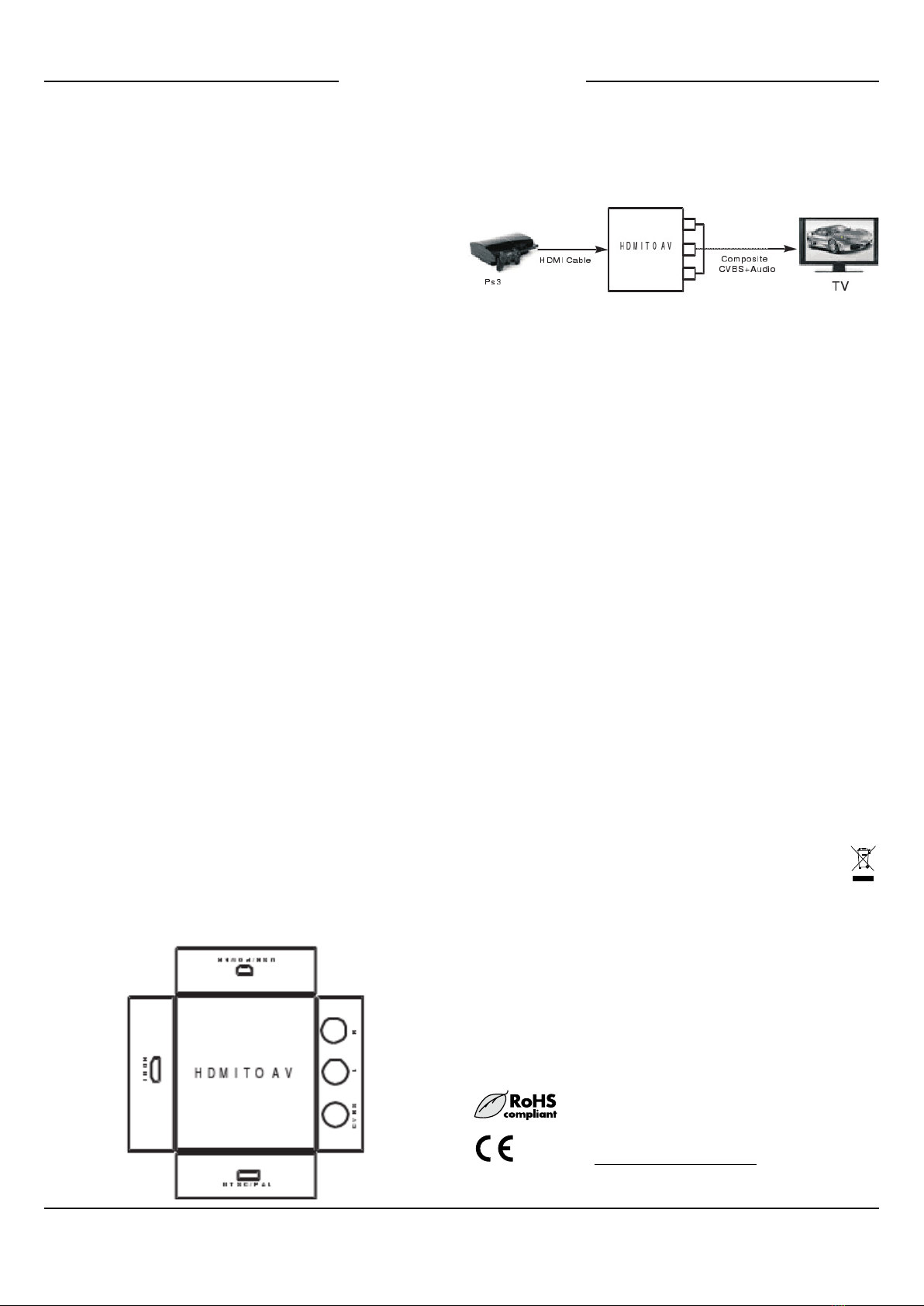

5.0 Descrizioni del pannello
6.0 Collegamento e funzionamento
IMPORTATO E DISTRIBUITO DA
ELCART DISTRIBUTION SPA
Via Michelangelo Buonarroti, 46
20093 COLOGNO MONZESE (MI)
ITALY
Informazione agli utenti ex art. 26 D.Lgs. 49/2014
Il simbolo riportato sull’apparecchiatura (Allegato IX D.Lgs. 49/2014)
indica che il riuto deve essere oggetto di “raccolta separata” e che è stato
immesso sul mercato, in Italia, dopo il 31/12/2010. Pertanto, l’utente
dovrà conferire (o far conferire) il riuto ai centri di raccolta differenziata
predisposti dalle amministrazioni locali, oppure consegnarlo al rivenditore
contro acquisto di una nuova apparecchiatura di tipo equivalente.
L’utente ha dunque un ruolo attivo: la raccolta differenziata del riuto e le
successive operazioni di trattamento, recupero e smaltimento favoriscono
la produzione di apparecchiature con materiali riciclati e limitano gli effetti
negativi sull’ambiente e sulla salute eventualmente causati da una gestione
impropria del riuto. Nel caso di RAEE di piccolissime dimensioni
(<25 cm), l’utente ha diritto al conferimento gratuito, senza obbligo di
contestuale acquisto, ai distributori al dettaglio la cui supercie di vendita
specializzata eccede i 400 mq.
01
01
01
01
01
01
ELCART
ELCART DISTRIBUTION SPA via Michelangelo Buonarroti, 46 - 20093 Cologno Monzese (Milano) ITALY
Manuale di istruzioni/Scheda tecnica
La divulgazione dei dati contenuti in questa scheda è da ritenersi un servizio puramente informativo e non costituisce alcun vincolo da parte della Elcart in merito a prestazioni ed utilizzo del prodotto.
The divulgation of data contained on this technical sheet are exclusively for informational reasons and establish no link on behalf of Elcart regard to thr performances and the usa of the product.
La divulgacion de los datos contenidos en esta ficha son un servicio unicamente informativo y no constituyen ningun vinculo de parte de Elcart respecto a las prestaciones y uso del producto.
ART. 42//12384-00 PAGINA 2 DI 2
Mini HDMI To AV Converter
User Manual
Table Of Contents
1.0 Introduction .......................................................................................
2.0 Features ............................................................................................
3.0 Specications ....................................................................................
4.0 Package Contents .............................................................................
5.0 Panel Descriptions ............................................................................
6.0 Connection And Operation ................................................................
Dear Customer
Thank you for purchasing this product. For optimum performance and safety,
please read these instructions carefully before connecting, operating or
adjusting this product. Phase keep this manual for future reference.
1.0 Introduction
The HDMI to AV signal converter will convert HDMI video signal and 2CH
audio signal to AV(CVBS composite video signal and FL / FR stereo audio
sisals. Support NTSC 480i and PAL 576i standard TVs.)
2.0 Features
* No need to install drivers, portable, exible, plug and play
* Low power
* Support NTSC and PAL two standard TV formats output
* Compliant with HDMI 1.3
3.0 Specications
5.0 Panel Descriptions
6.0 Connection And Operation
User information ex art. 26 D. 49/2014
The symbol labelled on the appliance (Annex IX D. 49/2014) indicates that
the rubbish is subject to “separate collection” and it has been placed on the
Italian market after the December 31, 2010.
The user must therefore assign or (have collected) the rubbish to a
treatment facility according to indications by the local administration, or
hand it over to the reseller in exchange for an equivalent new product. The
separate collection of the rubbish and the subsequent treatment, recycling
and disposal operations encourage the production of appliances made
with recycled materials and reduce negative effects on health and the
environment caused by improper treatment of rubbish.
In the case of very small WEEE (no external dimension more than 25 cm),
the user is eligible to get free of charge assignation to retail shops with sales
areas relating to EEE of at least 400 m².
Made in China
IMPORTED AND DISTRIBUTED BY:
ELCART DISTRIBUTION SPA
Via Michelangelo Buonarroti, 46
20093 COLOGNO MONZESE (MI)
ITALY
02
02
02
02
02
02
Note: Specications are subject to change without notice.
4.0 Package Contents
1) Main unit HDMI To CVBS Converter
2) USB Power Cable
3) User Manual
Input Video Signal HDMI Signal
output Video l Composite Signal(Yellow, White ,Red)
Dimensions(mm) 66(D)x55(w)x20(h)
Wight(g) 40
1024x768@60Hz,1280x72@60Hz,
1280x1024@60Hz,1360x768@60Hz,
1600x1200@60Hz,1920x1080@60Hz
480i/60Hz,480p/60Hz, 576i/60Hz, 576p/60Hz
720p 50/60Hz,1080i 50/60Hz1080p 50/60Hz
CVBS output PAL.NTSC M.(NTSC-J)
Operating Temperature 0°C to 70°C
Operating Humidity 10% to 85%} RH (no condensation)
Storage Temperature -10°C to +80°C
Storage Humidity 5% to 90%} RH (no condensation)
Power Supply USB Power Cable
Power consumption 5W
