1. Caratteristiche tecniche:
Carico massimo: 25 kg.
Dimensioni del televisore a schermo piatto: 10”÷25”
Angolo d’inclinazione: ±90°
Peso (senza accessori): 1,46 kg.
Distanza dalla parete: 60÷315 mm

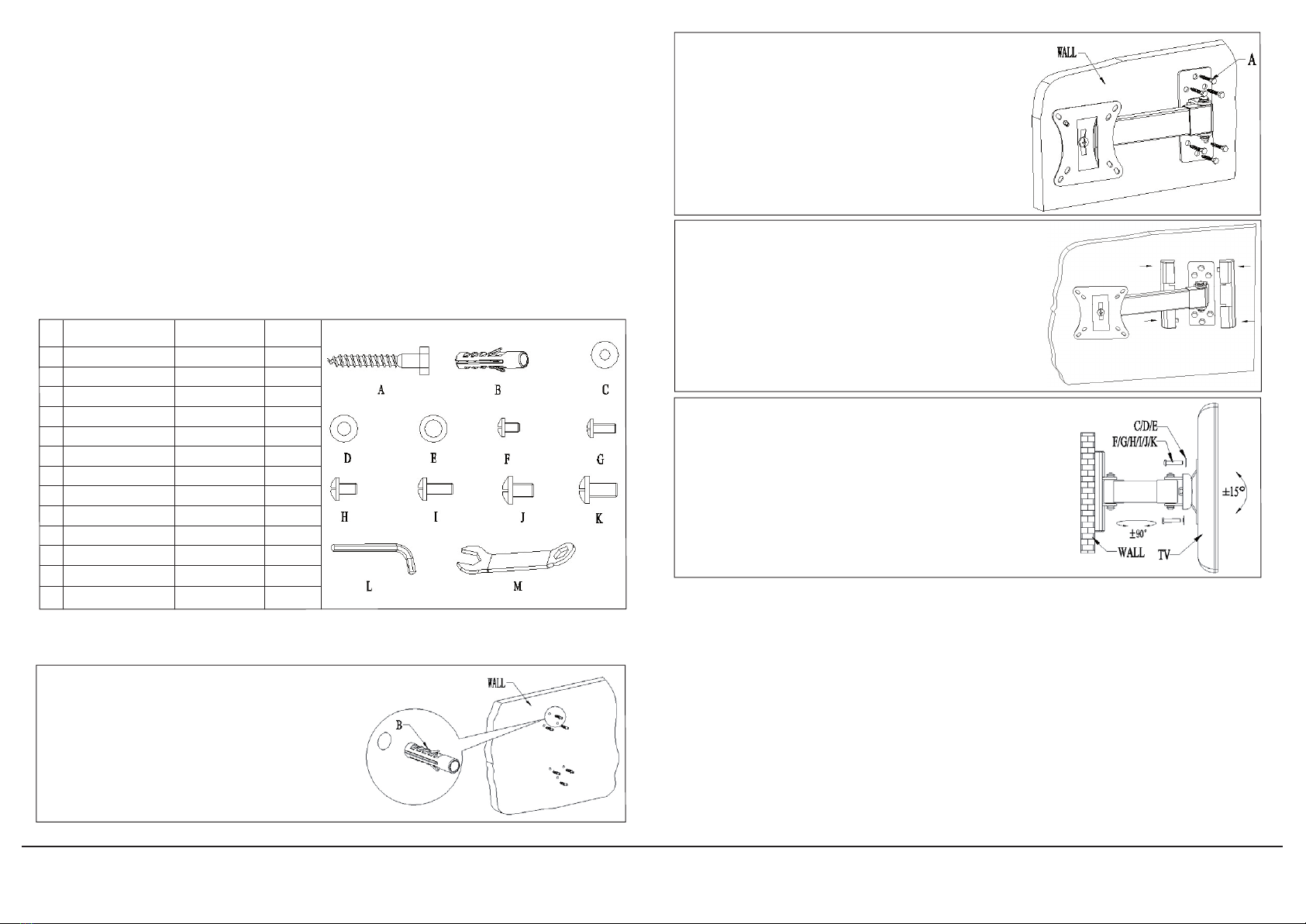

2. Elenco dei pezzi in dotazione:
Si prega di verificare la presenza di tutti i pezzi nella confezione, confrontandoli con l’elenco sottostante.
Assicurarsi che tutti i pezzi siano nella confezione.
Non usare mai pezzi difettosi.
Non sostituire mai i pezzi con altri aventi caratteristiche diverse.
Nota: Un’errata installazione potrebbe causare danni alle persone!
N. Descrizione Nota Q.tà
A Vite autofilettante Pezzo standard 6
B Tassello di plastica Pezzo standard 6
C Rondella piatta Ø 4 Pezzo standard 4
D Rondella piatta Ø 5 Pezzo standard 4
E Rondella piatta Ø 6 Pezzo standard 4
F Vite M4*8 Pezzo standard 4
G Vite M4*12 Pezzo standard 4
H Vite M5*8 Pezzo standard 4
I Vite M5*12 Pezzo standard 4
J Vite M6*8 Pezzo standard 4
K Vite M6*12 Pezzo standard 4
LChiave esag. S=5 Pezzo standard 1
M Chiave S=13 Pezzo standard 1
MANUALE DI ISTRUZIONI PER IL MONTAGGIO
DEL SUPPORTO A PARETE PER TV LCD/PLASMA
ART. 12/23010 Colore argento ART. 12/23012 Colore nero
4. Note
(1) Scegliete un punto adatto dove istallare la piastra di fissaggio a muro.
Accertatevi che la parete sostenga pesi dai 100 kg in su.
(2) Gli utenti devono controllare e sottoporre frequentemente il prodotto a manutenzione,
in base allo stato di utilizzo, in modo da assicurare che il televisore a schermo piatto funzioni
in modo normale, sicuro e non rischioso.
Si prega di pulire frequentemente le parti di giunzione con un panno asciutto.
Non utilizzare in luoghi esposti alla pioggia o in un ambiente umido.
Si prega di controllare ogni due mesi che tutte le viti siano ben fissate.
IMPORTATO E DISTRIBUITO DA:
ELCART DISTRIBUTION SpA
VIA MICHELANGELO BUONARROTI, 46
20093 COLOGNO MONZESE (MI)
ITALY
Fase 2:
Fissare sulla parete verticale, con 6 viti autofilettanti (A)
la piastra di fissaggio a muro e il supporto a muro
per TV a schermo piatto.
Nota: Si prega di leggere con attenzione queste istruzioni prima dell’installazione!
3. Installazione e istruzioni operative
Fase 1:
Usate la piastra di fissaggio a muro come dima per trapanare
sulla parete verticale 6 fori dal Ø di 10 mm profondi 50 mm.
Inserite un tassello di plastica (B) per cemento
in ciascuno dei 6 fori.
Fase 3:
Inserite i due coperchi sulla piastra così come
mostrato in figura
Fase 4:
Montate il TV a schermo piatto sul supporto a muro con le viti
scelte dal sacchetto di componenti.
E alla fine aggiustate l’angolo d’inclinazione del TV
a schermo piatto per avere la migliore posizione di visione.
