ELM BASIC-50 User manual

1
Світильник призначений для зовнішнього освітлення парків,
вулиць, автостоянок, майданчиків, магістралей, проспектів та
інше. Оптимальна висота встановлення світильника - 6 –10м.
УВАГА! Перед роботою уважно ознайомтеся з
інструкцією.
УВАГА! Гарантія – 12 місяців з дати продажу,
забезпечується тільки за умов дотримання вимог інструкції та
відповідних стандартів зберігання, транспортування та
експлуатації.
2
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- напруга номінальна ~ 220В / 50Гц;
- діапазон напруги вмикання ~ 220-240В;
- потужність номінальна – 50Вт;
- електронний драйвер – вмонтований;
- коеф. потужності - ≥ 0,9;
- колірна температура – 5 000К;
- номінальний ресурс – 25.000 год.; Ra ≥ 70;
- світловий потік, лм – 5 000;
- ступінь захисту – ІР65; кут розсіювання - 110º;
- клас захисту–І;
- габарити,мм та площа проекції S, м.кв. – див. мал. 3;
- вага не більше, кг – 1,25;
- клас енергоефективності - А+.
3
КОНСТРУКЦІЯ СВІТИЛЬНИКА

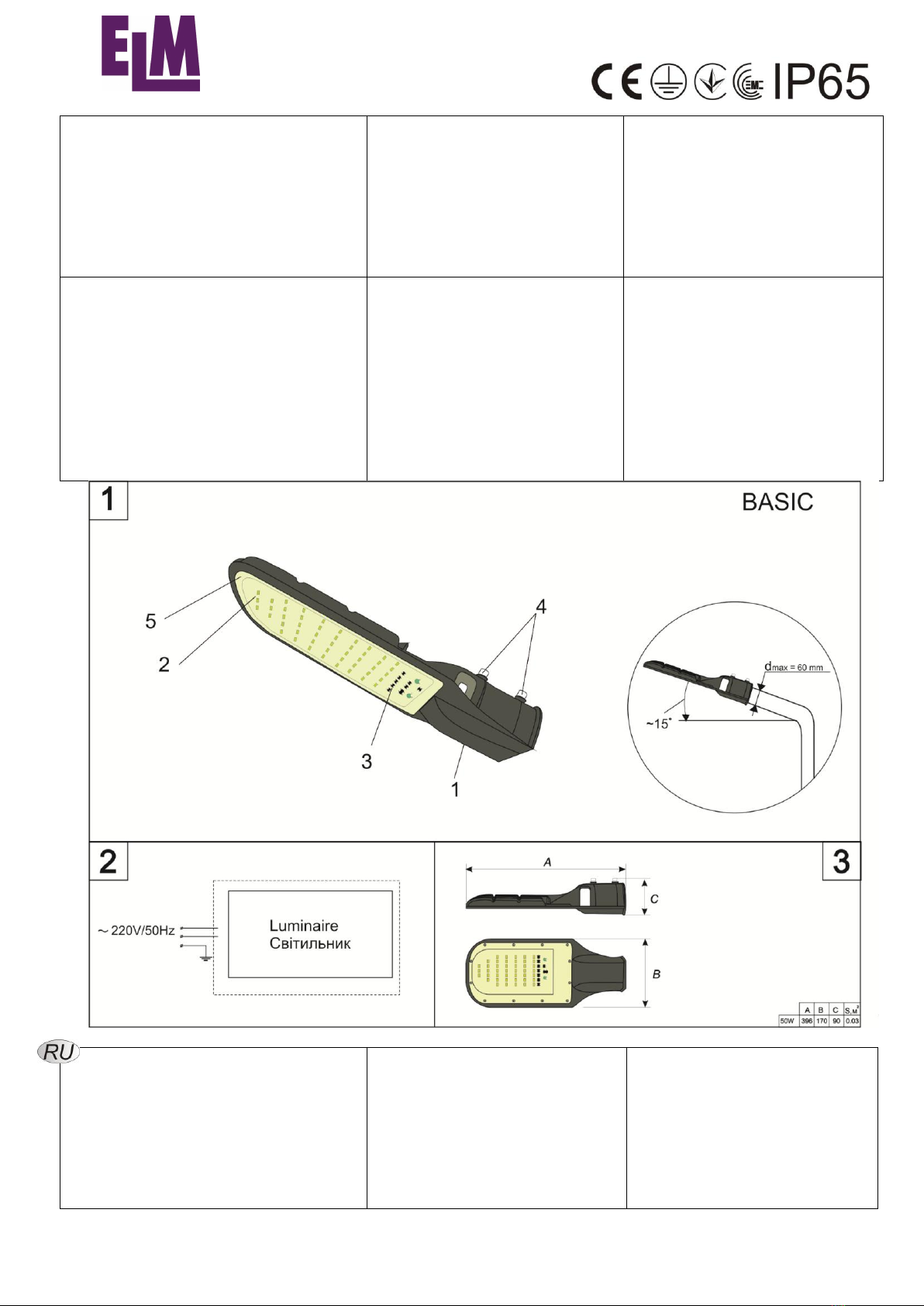

Світильник складається з комплектуючих (мал.1 ):
1) Відлитий корпус 1вироблений з алюмінієвого
сплаву та пофарбований у темно-сірий колір.
2) Під розсіювачем 5зафіксовано світлодіодна панель
2 здрайвером 3.
4
ВАЖЛИВО!
Всі роботи з монтажу та обслуговування світильника
необхідно проводити тільки ПРИ ВІДКЛЮЧЕНІЙ МЕРЕЖІ
ЖИВЛЕННЯ !!!
Необхідно, щоб інсталяцію було виконано кваліфікованим
електриком згідно цієї інструкції та діючих норм.
Переконайтеся, що номінальна напруга світильника
відповідає напрузі в мережі.
Переконайтеся, що світильник відповідає умовам його
використання.
Переконайтеся, що лінія живлення обладнана захисними
пристроями.
Виробник не несе відповідальності за травми та шкоду,
які виникли внаслідок невірного монтажу та
використання світильника або втручання в його
конструкцію.
5
ІНСТРУКЦІЯ З ІНСТАЛЯЦІЇ СВІТИЛЬНИКА (мал.1)
Встановити світильник на опорну трубу, та
зафіксувати його в необхідному положенні
болтами 4. Зусилля затяжки F, нхм- 8;
З’єднати дріт світильника, що його виведено крізь
герметичний фітинг, з зовнішнім клемником
джерела живлення та обов’язково заземлити виріб
(див. схему електричну, мал.2);
Підключити напругу та перевірити належність
монтажу;
УВАГА! Не відкривайте світильник та не
замінюйте дріт живлення драйвера під час
монтажу. Світлові, функціональні параметри
гарантуються за номінальної напруги живлення!
6
ДО УВАГИ КОРИСТУВАЧА:
Світильник виготовлено у відповідності з вимогами
ДСТУ IEC60598-1:2002, ДСТУ IEC60598-2-3:2002.
Виріб відповідає вимогам Директиви 2002/95/ЕС-ROHS
та Техрегламенту про обмеження використання деяких
небезпечних речовин в ЕЕО. Безпека продукції
гарантована тільки за умов дотримання інструкції з
інсталяції світильника та вимог пожежної та
електробезпеки. Користувач та особа, яка встановлює
світильник, мають бути забезпечені цією інструкцією.
УВАГА! Обслуговування світильників - в
залежності від умов використання, але не менш,
ніж 1раз на рік. При використанні світильників на
опорах контактних мереж - не менш ніж 1 раз у
квартал.
Виробник залишає за собою право
вдосконалювати конструкцію, змінювати дизайн,
що може не знайти відображення в цій інструкції.
1
Светильник предназначен для наружного освещения парков,
улиц, автостоянок, площадок, магистралей, проспектов и пр.
Рекомендуемая высота монтажа светильника – 6 - 10м.
ВНИМАНИЕ! Перед работой внимательно ознакомьтесь с
инструкцией.
ВНИМАНИЕ! Гарантия – 12 месяцев с даты продажи,
предоставляется только при соблюдении требований
инструкции и соответствующих стандартов хранения,
транспортировки и эксплуатации.
2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-напряжение ~220В / 50Гц;
- диапазон напряжения питания ~ 220-240В;
- номинальная мощность – 50Вт;
- электронный драйвер – встроенный;
- коеф. мощности - ≥ 0,9;
- цветовая температура – 5 000К;
- номинальный ресурс – 25.000 час.; Ra ≥ 70;
- световой поток, лм – 5 000;
- степень защиты – ІР65; угол рассеивания - 110º;
- класс защиты – І
- габариты, мм и площадь проекции S, м.кв. – см.рис. 3;
- вес, не более, кг – 1,25;
- класс энергоэффективности - А+.
3
КОНСТРУКЦИЯ СВЕТИЛЬНИКА
Светильник состоит из комплектующих (рис.1):
1) Литой корпус 1изготовлен из алюминиевого
сплава и окрашен в темно-серый цвет.
2) Под рассеивателем 5зафиксирована
светодиодная панель 2сэлектронным драйвером
3.

4
ВАЖНО!
Все работы по монтажу и обслуживанию светильника
необходимо производить только ПРИ ОТКЛЮЧЕННОЙ СЕТИ
ПИТАНИЯ !!!
Необходимо, чтобы установка была выполнена
квалифицированным электриком в соответствии с этой
инструкцией и действующими нормами.
Убедитесь, что номинальное напряжение светильника
отвечает напряжению в сети.
Убедитесь, что светильник отвечает условиям его
эксплуатации.
Проверьте, что линия питания оборудована защитными
устройствами.
Производитель не несёт ответственности за травмы и
ущерб, возникший вследствие неправильного монтажа и
эксплуатации светильника или вмешательства в его
конструкцию.
5
ИНСТРУКЦИЯ ПО УСТАНОВКЕ СВЕТИЛЬНИКА
Установить светильник на опорную трубу и
зафиксировать светильник в необходимом положении
болтами 4. Усилие затяжки F,нхм-8.
Соединить кабель светильника, выведенный через
герметичный фитинг, с клеммником внешнего
источника питания и обязательно заземлить изделие
(см. схему электрическую, рис.2).
Подключить напряжение и убедиться в
правильности монтажа.
ВНИМАНИЕ! Не открывайте светильник и не
заменяйте провод питания драйвера при монтаже.
Световые и функциональные параметры
гарантируются при номинальном напряжении
питания.
6
ВНИМАНИЮ ПОЛЬЗОВАТЕЛЯ:
Светильник произведен в соответствии с
требованиями ДСТУ IEC 60598-1:2002, ДСТУ IEC
60598-2-3:2002. Изделие отвечает требованиям
Директивы 2002/95/EC-ROHS и Техрегламента об
ограничении использования некоторых опасных
веществ в ЭЭО. Безопасность продукции
гарантирована только при условии соблюдения
инструкции и противопожарных требований.
Инструкцией необходимо обеспечить пользователя и
специалиста, который устанавливает светильник.
ВНИМАНИЕ! Обслуживание светильников - в
зависимости от условий эксплуатации, но не менее
1раза в год. При использовании светильников на
опорах контактных сетей - не менее 1раза в
квартал.
Производитель оставляет за собой право
совершенствовать конструкцию, незначительно
изменять дизайн, что может не найти отображения
в этой инструкции.
1
The luminaire is designed for lighting of parks, streets, car parks,
squares, etc. We recommend mounting height 6m –10m.
ATTENTION! Read carefully operating manual before use.
ATTENTION! Warranty –12 months from the date of sale, is
represented only in compliance with the instructions and according to
standards for storage, transportation and using.
2
TECHNICAL CHARACTERISTICS:
-Voltage nom. –AC 220V/50Hz;
-Voltage range working –AC220-240V;
-Wattage –50W;
-Electronic driver-integrated;
-P.F. - ≥ 0,9; ССТ –5 000К;
-Average lifetime –25.000hours; Ra ≥ 70;
-Lumens - 5 000;
-Ingress protection - IP65; beam angle - 110º;
-Protection class –I
-Projected area, sq. m.,- see. table. pict.3;
-Dimensions, mm –see. table. pict.3;
-Weight not more, kg –1,25;
- EEI - A+
3
FITTING’S STRUCTURE
The fitting consist of component parts as follows (pic.1):
1) Housing 1is made from die cast aluminium; and dark
gray painted.
2) LED-panel 2and electronic driver 3 are fixed under
diffuser 5.
4
IMPORTANT!
! Mounting and service works must be provided only after
ELECTRICITY WAS CUT OFF!!!
It is advisable, to mount emergency lighting by professional
electrician to this operating manual and current standard.
Make sure, that rated voltage complies with supplied voltage.
Make sure, that fixture complies with its external environment.
! Check if supply line is equipped with protective devices.
Manufacturer is not responsible for injuries and damage,
which were caused by incorrect mounting and using of the
fixture or intervention to construction.
5
FITTING INSTALLATION MANUAL
Install the luminaire on bearing tube , fix it in essential
position with holder bolts 4. Tigh-tening torque F, nxm –8
Connect the cable descended through a sealed sleeve,
with terminals of the external power source and be sure to
ground the unit. (see electrical circuit, pic.2).
Connect the voltage and verify proper installation.
WARNING! Do not open fitting and do not replace
the driver’s power cable in time of installation.
Light and functional parameters guaranteed only at
nominal voltage in power supply!
6
TO USER’S ATTENTION:
The fitting is made conformity & certificated UkrSEPRO
according to standards IEC 60598-1:2002, IEC 60598-2-
3:2002. Product meets the requirements of Directive
2002/95/EC-ROHS and Тechnical regulations limiting the
use of certain hazardous substances in EEE.
The safety of this product is assured only if follow fitting
installation directions and fire safety requirements. Every
user or specialist, who installs this fitting, must have the
manual.
ATTENTION! Lighting service –depending on the
operation conditions, but not less than 1 time per year.
When it used in contact network –at least 1 time per
quarter.
Manufacturer is entitled to improve fitting
structure and do some little changes in design, what
may not be mentioned in this manual.
СВІТИЛЬНИК СВІТЛОДІОДНИЙ ВУЛИЧНИЙ
СВЕТИЛЬНИК СВЕТОДИОДНЫЙ УЛИЧНЫЙ
LED LUMINAIRE STREET
BASIC-50
ІНСТРУКЦІЯ З МОНТАЖУ
ИНСТРУКЦИЯ ПО МОНТАЖУ
INSTALLATION DIRECTIONS
