DWUKANAŁOWE ZESTAWY ZDALNEGO STEROWANIA Z KODEM
DYNAMICZNYM: U2HS, U2HSL, U2HR
Poniższa instrukcja dotyczy następujących typów dwukanałowych urządzeń zdalnego sterowa-
nia:
Typ urządzenia
Zawartość zestawu
Zasięg w terenie otwartym

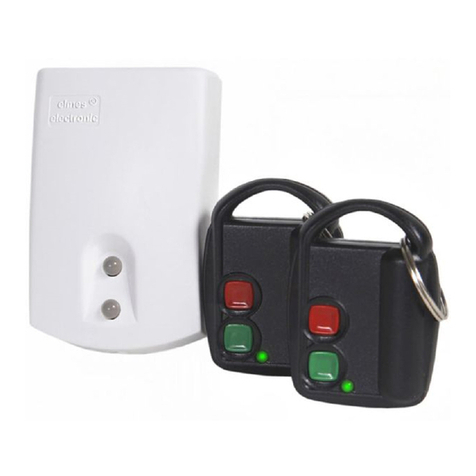

U2HS
odbiornik U2HR + 2 piloty DWB100HT
100 m
U2HSL
odbiornik U2HR + 1 pilot DW200HT
200 m
U2HR
tylko odbiornik (bez pilotów)
-
Powyższe zestawy różnią się między sobą wyłącznie ilością i rodzajem zastosowanych pilotów.
We wszystkich użyto tego samego odbiornika, którego funkcje zostały opisane poniżej:
Możliwość przypisania dowolnych przycisków pilota do dowolnych wyjść odbiornika
Odbiornik posiada dwa przyciski programowania: PRG1 przypisany do pierwszego kanału od-
biornika i PRG2 –do drugiego. Wybierając przy programowaniu jeden z nich można przypisać
dowolny przycisk pilota do wybranego kanału odbiornika. Więcej, ten sam przycisk pilota można
wpisać również do drugiego kanału odbiornika, albo dwa przyciski pilota wpisać do jednego ka-
nału odbiornika. Cechy te umożliwiają realizację poniższych sposobów sterowania:
część pilotów jednoprzyciskowych steruje pierwszym wyjściem, a pozostałe – drugim,
dowolny przycisk pilota steruje wyjściem nr 1, a inny przycisk –wyjściem nr 2,
dwa przyciski pilota sterują tylko jednym wyjściem: jeden przycisk włącza wyjście, a drugi –
wyłącza,
jeden przycisk pilota steruje dwoma wyjściami jednocześnie (np. sterujemy dwoma urzą-
dzeniami separowanymi galwanicznie).
Uwaga! Pełna swoboda wiązania przycisków pilota do wyjść odbiornika dotyczy pilotów 1 - 4 ka-
nałowych oraz pilota wielokanałowego STX. W przypadku pilotów CH8H i CH32H występuje
ograniczenie: nie można do jednego odbiornika wpisać równocześnie przycisków z dwóch są-
siednich banków, np. z banku 1 i 2, 3 i 4 itd.
Różne tryby pracy wyjść odbiornika
Każde wyjście odbiornika może pracować w jednym z wielu trybów określonych zworkami JP1 i
JP2 oraz zaprogramowanym, dla każdego wyjścia oddzielnie, trybem pracy: mono lub bistabil-
nym (patrz pkt 3 i 4 procedur programowania oraz tabela poniżej). Pozwala to realizować różne
rozwiązania w zakresie zdalnego sterowania, np.:
naciśnięcie przycisku pilota załącza wyjście na określony czas. Kolejne naciśnięcie w cza-
sie załączenia wyjścia przedłuża czas załączenia (tryb A w tabeli 1);
naciśnięcie przycisku pilota załącza wyjście na stałe. Kolejne naciśnięcie – wyłącza (tryby
B, D i F w tabeli poniżej);
naciśnięcie przycisku pilota załącza wyjście na określony czas. Kolejne naciśnięcie, gdy
wyjście jest włączone – wyłącza (tryb E);
naciśnięcie przycisku pilota załącza wyjście na stałe (tryb H), lub na określony czas (tryb G
w tabeli ponizej). Kolejne naciśnięcie wyłącza to wyjście. Ten tryb różni się od dwóch po-
przednich tym, że nie ma możliwości załączenia dwóch wyjść jednocześnie. Jeżeli załączo-
ne jest wyjście 1, a naciśniemy przycisk od wyjścia 2, to nastąpi wyłączenie wyjścia 1 i do-
piero kolejne naciśnięcie przycisku załączy wyjście 2. Ten tryb używany jest do sterowania
silnikami;
jak poprzedni, ale sterowanie dwoma wyjściami odbywa się jednym przyciskiem, czyli kolej-
ne naciśnięcie przycisku na przemian: włącza wyjście 1, wyłącza, włącza wyjście 2, wyłą-
cza. Ten tryb również używany jest do sterowania silnikami (tryb G i H);
naciśnięcie jednego przycisku pilota załącza wyjście. Kolejne naciśnięcia tego samego
przycisku nie zmieniają stanu wyjścia. Dopiero naciśnięcie innego przycisku pilota –wyłą-
cza wyjścia. Ten tryb przydatny jest w sytuacjach, gdy nie widzimy urządzenia sterowane-
go, a chcemy mieć pewność, że urządzenie włączyliśmy albo wyłączyliśmy (tryb B i D );
naciśnięcie przycisku pilota załącza wyjście na czas tak długi jak długo trwa naciskanie
przycisku w pilocie. Wyłączenie następuje po zwolnieniu przycisku. Ten tryb często stoso-
wany jest w napędach wyciągarek samochodowych (tryb C).
Tabela przedstawia wszystkie możliwe tryby pracy wyjść.
Stan
zworek
Tryb monostabilny (1)
Tryb bistabilny (1)
JP1
zwarta
JP2
zwarta
A. Po naciśnięciu przycisku pilota, wyjście za-
łączy się na określony czas. Kolejne naciśnię-
cie przycisku w czasie, gdy wyjście jest załą-
czone, przedłuży tylko czas załączenia.
B. Kolejne naciśnięcia przycisku
pilota na przemian włączają i wy-
łączają wyjście, lub jeden przycisk
tylko włącza wyjście, a drugi tylko
wyłącza (4)
JP1
zwarta
JP2
rozwarta
C. Wyjście jest załączone jak długo naciśnięty
jest przycisk pilota. Po zwolnieniu przycisku,
wyjście jest jeszcze załączone przez czas 8
razy krótszy od zaprogramowanego (2,5)
D. Jak wyżej (4,5)
JP1
rozwarta
JP2
zwarta
E. Kolejne naciśnięcia przycisku pilota na
przemian włączają i wyłączają wyjście, ale do-
datkowo wyjście wyłączy się samo po zapro-
gramowanym czasie.
F. Kolejne naciśnięcia przycisku
pilota na przemian włączają i wy-
łączają wyjście.
JP1
rozwarta
JP2
rozwarta
G. Jak wyżej, z tym, że nie można włączyć
dwóch wyjść na raz –funkcja przydatna do
sterowania silnikami (3)
H. Jak wyżej, z tym, że nie można
włączyć dwóch wyjść na raz –
funkcja przydatna do sterowania
silnikami (3)
(1) Monostabilny lub bistabilny tryb pracy danego wyjścia uzyskuje się po wykonaniu odpo-
wiednio: pkt. 3 lub 4 procedur programowania.
(2) Opóźnienie wyłączenia wyjścia po zwolnieniu przycisku zmniejsza ryzyko wystąpienia nie-
pożądanych przerw w załączeniu wyjścia, spowodowanych przez zakłócenia generowane
np. przez silniki. Aby umożliwić precyzyjne ustawienie tak krótkiego czasu, wprowadzono
ułatwienie – należy programować czas 8-krotnie dłuższy od żądanego. Jeśli chcemy uzy-
skać czas opóźnienia równy np. 0,5 s należy zaprogramować czas trochę dłuższy niż 0,5 x
8 = 4, czyli 4..5 s.
(3) W tych trybach można również sterować oba wyjścia tylko jednym przyciskiem pilota, w cy-
klu: włącz wyjście 1 – wyłącz – włącz wyjście 2 - wyłącz. W tym celu należy przypisać przy-
cisk pilota do jednego tylko wyjścia, a do drugiego nie.
(4) Jeżeli do danego wyjścia przypisaliśmy jeden przycisk pilota, to kolejne naciśnięcia tego
przycisku na przemian włączają i wyłączają dane wyjście. Jeśli do wyjścia przypiszemy dwa
przyciski pilota (1 i 2 lub 3 i 4), wówczas przycisk nieparzysty (1 lub 3) załącza wyjście, a
przycisk parzysty (2 lub 4) - wyłącza.
(5) W tym trybie ilość pilotów jest ograniczona do 20.
Diody świecące LED
Odbiornik posiada dwie diody świecące LED sygnalizujące stan wyjść przekaźnikowych. Dioda
świeci na zielono, gdy załączone jest odpowiadające jej wyjście, a na czerwono – gdy jest wyłą-
czone. W trybie programowania używana jest tylko dioda kanału nr 1 (górna).
Wyjście sygnalizacyjne S
Odbiornik posiada wyjście typu otwarty kolektor o obciążalności 1A/60V (oznaczone literą „S”),
które sygnalizuje chwile załączenia i wyłączenia każdego wyjścia – podając odpowiednio dwa
lub jeden impuls zwarcia do masy w cyklu: 0,5/0,5s (impuls/przerwa). Sygnalizuje także naci-
śnięcie przycisku pilota, gdy to naciśnięcie nie załącza wyjścia, a jedynie przedłuża czas pod-
trzymania wyjścia (tryb A). Natomiast w trybach B(4) i D(4), w których pierwszy przycisk pilota za-
łącza, a drugi wyłącza wyjście przekaźnikowe, na wyjściu „S” pojawiają się dwa impulsy przy
każdym naciśnięciu pierwszego przycisku pilota, a jeden impuls – przy każdym naciśnięciu dru-
giego.
Pamięć pilotów
Odbiornik może współpracować z maksymalnie 104 pilotami (za wyjątkiem trybów C i D z tabeli
powyżej, w których pamięć jest ograniczona do 20). Wprowadzenie do pamięci 105-ego kasuje
pierwszy, itd.
Instalacja
Odbiornik należy instalować z uwzględnieniem ochrony przed wilgocią i innymi niekorzystnymi
czynnikami atmosferycznymi. Przy instalacji należy pamiętać o tym, że na zasięg działania urzą-
dzenia niekorzystnie wpływają: elementy metalowe, urządzenia elektryczne, urządzenia radio-
nadawcze, a także ściany i stropy budynku. Przed każdą trwałą instalacją odbiornika należy
przeprowadzić test zasięgu działania zestawu w miejscu instalacji. Do oceny poziomu sygnałów
radiowych zaleca się stosować wskaźnik RFM.
PROCEDURY PROGRAMOWANIA
UWAGA! W poniższym tekście symbol PRGX należy zamienić na PRG1, gdy programujemy
wyjście 1, lub PRG2, gdy programujemy wyjście 2. Wolne miganie górnej diody LED w odbiorni-
ku na zielono potwierdza prawidłowe wykonanie procedury. Szybkie miganie na czerwono ozna-
cza błąd – procedurę należy powtórzyć.
1. Wprowadzenie pilota do pamięci odbiornika oraz przypisanie wybranego przycisku pilo-
ta do dowolnego wyjścia odbiornika.
Uwaga. Jeśli popełniliśmy jakiś błąd, np. przypisaliśmy przyciskowi pilota niewłaściwe wyj-
ście, wówczas należy wykonać pkt 2 procedur (kasowanie pojedynczego pilota).
a) Przycisnąć na krótko przycisk PRGX w odbiorniku. Po zwolnieniu przycisku LED świeci na
zielono.
b) Przycisnąć wybrany przycisk pilota. LED w odbiorniku zmieni kolor na czerwony.
c) Przycisnąć drugi raz ten sam przycisk pilota.
2. Kasowanie pojedynczego pilota z pamięci odbiornika. (Tę procedurę wykonujemy, gdy
chcemy usunąć jakiegoś pilota lub gdy chcemy skasować przypisania przycisków pilota do
wyjść odbiornika, np. gdy w pkt. 1 przypisaliśmy przyciskowi pilota nie to wyjście, które
chcieliśmy. Uwaga: procedurę można wykonać tylko wówczas, gdy posiadamy danego pilo-
ta).
a) Przycisnąć i przytrzymać równocześnie przyciski PRG1 i PRG2 w odbiorniku - LED zaświe-
ci się na zielono, a po 2s zmieni kolor na czerwony –wówczas przyciski zwolnić.
b) Nacisnąć dowolny przycisk kasowanego pilota.
3. Programowanie trybu pracy monostabilnej i czasu załączenia danego wyjścia.
a) Przycisnąć i przytrzymać przycisk PRGX w odbiorniku: LED zaświeci się na zielono, a po
2s zmieni kolor na czerwony –wówczas przycisk zwolnić.
b) Przycisnąć na krótko ten sam przycisk PRGX – LED zaświeci się na zielono i nastąpi załą-
czenie przekaźnika. Po upływie żądanego czasu załączenia ponownie przycisnąć na krótko
przycisk PRX –LED zmieni kolor na na czerowny i nastąpi wyłączenie przekaźnika. Po 2s
dioda LED zacznie migać na zielono potwierdzając wykonanie procedury.
4. Programowanie trybu pracy bistabilnej (włącz/wyłącz).
a) Przycisnąć i przytrzymać przycisk PRGX w odbiorniku - LED zaświeci się na zielono, a po
2s na czerowno –wówczas przycisk zwolnić.
b) Przycisnąć trzykrotnie przycisk PRGX w odstępach krótszych niż 2 sekundy. Nastąpi załą-
czenie i wyłączenie wyjścia i potwierdzenie wykonania procedury miganiem diody LED na
zielono.
5. Kasowanie wszystkich pilotów z pamięci odbiornika.
Przycisnąć i przytrzymać równocześnie przyciski PRG1 i PRG2 na czas dłuższy niż 8 s (do
chwili aż dioda LED zacznie migać na zielono), a następnie przyciski zwolnić. Pamięć pilo-
tów zostanie wykasowana, ale tryby pracy wyjść (mono- lub bistabilne) pozostają niezmie-
nione.
Uwaga! Rozpoczętą procedurę 1 lub 2 należy zakończyć w ciągu 30 s, w przeciwnym razie
nastąpi samoczynne wyjście z sygnalizacją błędu.
SPECYFIKACJA
pilot DWB100HT: moc radiowa: < 5mW, zasilanie: bateria 12V (GP23A),
pilot DW200HT: moc radiowa: < 10mW, zasilanie: bateria 9V (6F22),
odbiornik:
- system kodu zmiennego KEELOQ
®
. firmy Microchip,
- pamięć pilotów: 104 (do 20 w trybie pracy C i D),
- odbiornik radiowy superheterodynowy, czułość: -106 dBm,
- obciążalność wyjść przekaźnikowych: 1A, 120VAC/30VDC,
- zasilanie: 11..17 VDC,
- pobór prądu: 20 mA + 20 mA na każdy załączony przekaźnik,
- temperatura pracy: od -20 do + 55
°
C,
- tryby pracy wyjść:
monostabilny: czas załączenia wyjścia: od 0,25s do 4 godzin,
bistabilny: włącz – wyłącz,
- wyjście S (1A/60V) typu "otwarty kolektor",
- wyjście antysabotażowe sygnalizacji otwarcia obudowy.
- wymiary zewnętrzne (w/s/d): 24/46/73 mm.
Sygnalizacja słabej baterii w pilocie objawia się miganiem diody LED (DWB100HT) lub zanikiem
świecenia (DW200HT).
UWAGA! W pilotach DWB100HT zastosowano baterie alkaliczne typu 23A 12V, natomiast w pi-
lotach DW200HT –baterie typu 6F22 9V. Wymiany baterii dokonuje się po odkręceniu obudowy.
Przy wymianie należy zachować biegunowość wskazaną na obudowie lub płytce drukowanej.
WAŻNE! Zużyte baterie zawierają szkodliwe dla środowiska substancje i nie wolno
ich wyrzucać razem z innymi śmieciami lub odpadkami domowymi. Należy
je oddać do punktu zbioru lub sklepu w którym zakupiono urządzenie.
Sprzedawca ma obowiązek przyjęcia zużytych baterii.
Producent: ELMES ELEKTRONIK, 54-611 Wrocław, ul. Avicenny 2,
tel. [phone], fax. [phone]
GWARANCJA
Producent udziela gwarancji na okres 24 miesięcy od daty zakupu i zobowiązuje się do bezpłat-
nej naprawy urządzenia, jeżeli w okresie gwarancyjnym wystąpią wady z winy producenta. Wa-
dliwe urządzenie należy dostarczyć do miejsca zakupu czyste i na własny koszt, wraz z niniejszą
gwarancją z potwierdzoną datą zakupu i krótkim opisem uszkodzenia. Koszt demontażu i monta-
żu urządzenia ponosi użytkownik. Gwarancja nie obejmuje baterii w pilotach oraz wszelkich
uszkodzeń powstałych w wyniku nieprawidłowego użytkowania, samowolnych regulacji, przeró-
bek i napraw. Elmes Elektronik nie ponosi odpowiedzialności za ewentualne straty i szkody bez-
pośrednie lub pośrednie mogące powstać w wyniku nieprawidłowości w działaniu instalacji, sys-
temów lub urządzeń, w których zastosowano jego produkty.

[email protected] www.elmes.pl Elmes Elektronik 02.2015. All rights reserved
TWO RELAY OUTPUTS REMOTE CONTROL SETS
WITH DYNAMIC CODE,
MODELS: U2HS, U2HSL, U2HR
This manual covers the following remote control products operation, installation and program-
ming:
Equipment Type
Set Content
Operating Range
U2HS
receiver U2HR + 2 transmitters DWB100HT
100 m
U2HSL
receiver U2HR + 1 transmitter DW200HT
200 m
U2HR
U2HR –receiver only
-
Above specified products differ in number and type of used hand transmitters. All use the same
receiver which features are described below.
Easy allocation of hand transmitter buttons to control any receiver output
Receiver is provided with two on-board programming switches: PRG1 for programming output
one and PRG2 for programming output two. Both programming switches allow learning any hand
transmitter button to control respective output. Moreover, the same button can control other out-
put of the receiver, or two hand transmitter buttons can be learned to control one receiver output.
These features allow the following control possibilities (examples):
Some one button hand transmitters control operation of receiver output one, while other one
button transmitters control output two.
Any button of multi-button transmitter controls receiver output one, while any other button of
the same transmitter controls output two.
Two buttons of the same transmitter control one receiver output: one button sets the output
on, while other sets the output off.
One transmitter button controls two receiver outputs simultaneously, e.g. controlling two
equipment units with galvanic separation.
Remark: full flexibility of allocating any hand transmitter buttons to control any receiver outputs
refers to use of Elmes Electronic transmitters with 1 to 4 control buttons and multi-channel hand
transmitter STX. In the case of transmitters CH8H and CH32H certain limitations apply: buttons
of two adjacent control channel banks cannot be learned to the same receiver, e.g. buttons from
banks 1 & 2, or 3 & 4, etc.
Receiver outputs operation modes
Receiver outputs can operate in one of many modes selected by jumpers JP1 and JP2 and indi-
vidually programmed to each output monostable (pulse), or bistable (on/off) timing modes (see
pt 3 & 4 of programming procedures and table below). These allow range of solutions for various
remote control applications, such as (examples):
Pressed transmitter button sets receiver output on for programmed time. Next pressed, while
in output set on state, prolongs set on time (mode A in Table below);
Pressed transmitter button sets receiver output permanent on. Next pressed, sets output off
(modes B, D & F);
Pressed transmitter button sets receiver output on for programmed time. Next pressed, while
in output set on state, sets output off (m.E);
Pressed transmitter button sets receiver output permanent on (mode H), or for programmed
time (mode G). Next pressed, while in output set on state, sets output off. This mode differs
from two earlier described by that, it does not allow two outputs to be set on simultaneously.
If output one is on and transmitter button learned to output two is pressed then output one
sets off. Next pressed the same button sets output two on. This mode is used for electric mo-
tors control;
As above, but remote control is performed with the use of single transmitter button. Subse-
quent use of the same transmitter button sets on output one, sets the output off, sets on out-
put two, sets the output off. This mode is also used for electric motor control (m. G & H);
Pressed transmitter button sets output on. Subsequent use of the same button does not
change output status. The output sets off when other button of the transmitter is pressed.
This mode (B & D) is useful for secure switching on and off remote equipment not visible.
Pressed transmitter button sets receiver output on for as long as the button is pressed. Re-
leased button sets receiver output off. This remote control mode is frequently used by
failed/damaged car transporter operators (mode C).
Table of relay outputs available operation modes
Jumper
Status
Monostable Mode (1)
Bistable Mode (1)
JP1 On
JP2 On
A. Pressing transmitter button sets receiv-
er’s relay output on for programmed time pe-
riod. Next pressing of the button, while out-
put is on, prolongs set on time of the output.
B. Each pressing of transmitter button
sets receiver relay output on and off al-
ternately (on/off mode), or one button
sets on only while other sets off only(4)
JP1 On
JP2 Off
C. Receiver relay output is set on for as long
as transmitter button is pressed and sets off,
after short delay, on button release (2,5)
D. As above (4,5)
JP1 Off
JP2 On
E. Subsequent pressing transmitter button
set output on and off. If button is not used
output sets off after programmed time.
F. Subsequent pressing transmitter but-
ton set output on and off.
JP1 Off
JP2 Off
G. As above, except that two receiver out-
puts cannot be set on simultaneously –func-
tion useful for motor control (3)
H. As above, except that two receiver
outputs cannot be set on simultaneously
–function useful for motor control (3)
(1) Output relay Monostable Mode (pulse) or Bistable Mode (on/off) is programmed in steps 3
and 4 of programming procedures.
(2) Delayed output set off reduces risk of unwanted interruptions in output set on continuity, due
to interferences caused e.g. electric motors. Precise setting of this short delay timing is facili-
tated by programming 8-fold longer time delay of that needed. Example: to obtain 0.5s set off
delay, programmed delay of 4..5s delay must be made initially (0.5 x 8=4).
(3) These modes also allow single transmitter button control of two receiver outputs. Subsequent
use of transmitter button sets output one, sets the output off, sets output two on, sets the out-
put off, etc. To obtain that transmitter button must be learned to only one receiver output.
(4) If transmitter button is learned to one receiver output, then subsequent pressing of this button
alternately set on and set off that output. If two transmitter buttons (1 & 2 or 3 & 4) are
learned to one receiver output, then odd buttons (1 & 3) always sets output on while even
buttons sets the output off.
(5) Number of remotes that can be used in this mode is limited to 20.
KEELOQ
®
Encoding System
In the system, newly encoded control signal is generated and sent each time transmitter button
is pressed. Receiver monitors code changes and responds to new code signals only. Once re-
ceived code will not be accepted second time. This allows protection of radio transmission sig-
nals from deliberate code grabbing and unauthorized use.
Receiver Relay Outputs
Receiver is equipped with galvanic isolated relay outputs with NO (normally open) and NC (nor-
mally closed) three wiring terminals –one common. The outputs switch over on received set on
signal. Details are shown on installation diagram included in this manual.
LED Indication
Receiver is equipped with two signalling LEDs. Upper LED lights red on output 1 set off and
green on set on. Bottom LED lights red output 2 set off and green on set on. In programming
procedures only upper LED (output 1) is used as indication of programming steps.
Signalling Output S
Receiver features open collector type (OC) signalling output S for connecting to external acous-
tic siren or light strobe. The output generates two pulses shorting to receiver’s ground ( terminal
marked “-“) on any relay output set ON and one pulse on relay output set OFF in 0.5s pulse rate.
Two pulses are generated also when pressed transmitter’s button is used to prolong timing of
output set on in monostable mode only (mode A). In operation modes B and D, the use of trans-
mitter button one generates two pulses and the use of button two generates one pulse.
Transmitter Memory
As each transmitter generates specific dynamic code, receiver must “learn” and memorize every
transmitter it operates with. Therefore, capacity of its memory is limited to 104 transmitters, ex-
cept in modes C & D when limit is 20 transmitters.
Receiver Installation
Receiver’s place of installation should be dry and away from electromagnetic power lines, radio
transmitters, metal screening and other devices that may cause interference and reduce opera-
tion range. Receiver should be installed well above floor/ground level. It is recommended to test
practical operating range of transmitter-receiver set prior to firm installation. Level of hand
transmitter signals and unwanted radio interference signals can be checked using optional RFM
indicator.
PROGRAMMING PROCEDURES
IMPORTANT! Wherever used “PRGX” should be identified as PRG1 when programming receiv-
er output 1, or PRG2 when programming receiver output 2. Upper LED low flashing green con-
firms properly programmed procedure while fast flashing red indicates programming error. Pro-
gramming procedure must be repeated.
1. Learning transmitter to receiver's memory with allocation of selected button to any re-
ceiver output. (If, by mistake, a button is allocated to control improper output, deleting single
transmitter procedure applies, pt 2 below)
a) Press receiver's PRGX switch for less than 2 seconds –main LED lights green.
b) Press shortly selected hand transmitter button once - main LED changes to red.
c) Press shortly the same hand transmitter button again.
2. Deleting single transmitter in receiver memory. This procedure applies also when chang-
ing allocation of transmitter buttons to receiver outputs. Important condition: transmitter to be
deleted is available.
a) Press and hold simultaneously switches PRG1 and PRG2 in receiver –main LED initial-
ly lights green and after 2s changes to red. Now, release both switches.
b) Press shortly any button of the hand transmitter to be deleted.
3. Programming receiver output monostable operation mode (pulse) and output set on
timing:
a) Press and hold receiver's PRGX switch –LED lights green and after two seconds
changes to red. Now release the switch.
b) Press shortly the same PRGX. Relay in the receiver sets on and LED lights green. After
required pulse time has lapsed press PRGX switch again. Within 2s receiver's LED
starts flashing green confirming end of the procedure.
4. Programming receiver output bistable (on/off) operation mode:
a) Press and hold receiver's PRGX switch –main LED lights green and after 2s changes to
red. Now release the switch.
b) Press shortly PRGX switch three times, with less than 2s intervals. Programmed receiver
output sets on and off followed by main LED flashing green confirming end of the proce-
dure.
5. Deleting all transmitters in receiver memory:
Press and hold depressed simultaneously PRG1 and PRG2 for more than 8 seconds (till main
LED flashes green). Now release the switch. All transmitters in receiver memory are deleted
while programmed operation modes of outputs remain unchanged.
Advice 1: Time for performing procedures 1 and 2 above is limited to 30 seconds. If the
procedures are not completed within this time period receiver exits program-
ming mode and error is indicated.
SPECIFICATION
DWB100HT transmitter: radiated power < 5mW, battery: 12V (23A).
DW200HT transmitter: radiated power < 10mW, battery: 9V (6F22).
Receiver:
- transmitter memory capacity: 104 (limited to 20 modes C & D),
- superhet receiver module with sensitivity: -106 dBm,
- power supply: 11…17 VDC,
- current consumption: 20 mA + 20 mA for each relay set on,
- operating temperature: -20 to + 55
°
C,
- monostable output timing: 0,25s…4 hours, bistable output mode: on/off,
- signal output S (1A/60V max.) OC type,
- sabotage alarm terminals NC type (closed box),
- external dimensions (h/w/l): 24/46/73 mm.
Low battery in transmitters is indicated either by its LED flashing (DWB100HT) or dimming and
failing to light (DW200HT).
WARNING! Batteries may contain substances hazardous to human health. Do not
place batteries in fire or household waste. Dispose of old batteries
properly in accordance with local law regulations. Used batteries can
always be disposed of at points of electronic waste collection.
Manufacturer ELMES ELEKTRONIK, 54-611 Wroclaw, Avicenny 2, PL
tel. [phone], fax [phone]
Manufacturer’s Limited Warranty
This product carries two year manufacturer’s warranty as from the date of purchase. The warran-
ty is limited to the replacement of faulty original parts or repair defects of improper manufacture.
Damage, misuse or improper handling by the user or installer as well as any alterations in prod-
uct’s hardware or software caused by unauthorized person violate warranty obligations and all
due repair costs will be charged.
Elmes Electronic shall not be liable for any personal or material damage or loss resulting from
any of its products direct, indirect or partial use or failure to operate properly.
IMPORTANT! Output S must not be directly connected to (+) pole of power supply (see
diagram above).
UWAGA! Wyjście S nie może być bezpośrednio łączone do (+) zasilania (patrz schemat).
