Elobau 4621273e User manual

26.06.2019

Originalbetriebsanleitung

Sicherheitsauswerteeinheit 4621273E

Translation of the original operating instructions

Safety evaluation unit 4621273E

Traduction de la notice d'utilisation d'origine

Unité d'évaluation de sécurité 4621273E

Traduzione delle istruzioni per l'uso originali

Unità di valutazione per la sicurezza 4621273E

Traducción del manual original de instrucciones

Unidad de control de seguridad 4621273E

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 1/16

4621273E

Sicherheitsauswerteeinheit 4621273E

Originalbetriebsanleitung

Sicherheitsauswerteeinheit 4621273E. . . . . . . . . . . . . . . . . . . . . . . . 1

Safety evaluation unit 4621273E . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Unité d'évaluation de sécurité 4621273E. . . . . . . . . . . . . . . . . . . . . . 5

Unità di valutazione per la sicurezza 4621273E . . . . . . . . . . . . . . . . 8

Unidad de control de seguridad 4621273E . . . . . . . . . . . . . . . . . . . 10

Inhaltsverzeichnis

1 Zu dieser Betriebsanleitung..................................................................1

2 Bestimmungsgemäßer Einsatz.............................................................1

3 Zulassungen .........................................................................................1

4 Sicherheitshinweise..............................................................................1

5 Warnung vor Fehlanwendung ..............................................................1

6 Haftungsausschluss .............................................................................1

7 Funktion................................................................................................1

8 Technische Daten.................................................................................2

9 Montage................................................................................................2

10 Elektrischer Anschluss .........................................................................2

11 Inbetriebnahme.....................................................................................2

12 Wartung ................................................................................................2

13 Störungsbeseitigung.............................................................................2

14 Demontage ...........................................................................................3

15 Entsorgung ...........................................................................................3

Konformitätserklärung...................................................................................17

1 Zu dieser Betriebsanleitung

Gültig für:

- 4621273E

Die Betriebsanleitung ist der Person, welche die Sicherheitsauswerteeinheit

installiert, zur Verfügung zu stellen.

Die Betriebsanleitung ist in einem leserlichen Zustand und zugänglich aufzu-

bewahren.

Bedeutung der verwendeten Symbolik:

2 Bestimmungsgemäßer Einsatz

Die Sicherheitsauswerteeinheit dient dazu, als Teil einer Gesamtanlage oder

Maschine sicherheitsgerichtete Funktionen zu übernehmen.

Dazu werden Signale von Sicherheitssensoren überwacht. Das Produkt darf

ausschließlich entsprechend der folgenden Beschreibungen eingesetzt werden.

3 Zulassungen

4 Sicherheitshinweise

5 Warnung vor Fehlanwendung

6 Haftungsausschluss

Für Schäden und Betriebsstörungen, die durch Nichtbeachtung dieser

Betriebsanleitung entstehen, wird keine Haftung übernommen. Für Schäden,

die aus der Verwendung von nicht durch den Hersteller freigegebenen Ersatz-

oder Zubehörteilen resultieren, ist jede weitere Haftung des Herstellers

ausgeschlossen.

Jegliche eigenmächtige Reparaturen, Umbauten und Veränderungen sind

aus Sicherheitsgründen nicht gestattet und schließen eine Haftung des

Herstellers für daraus resultierende Schäden aus.

7 Funktion

Die Sicherheitsauswerteeinheit überwacht angeschlossene Sensoren, die mit

einem Schließer- und einem Öffnerkontakt ausgestattet sind.

Dabei spielt die Schaltreihenfolge der Kontakte keine Rolle.

Die Sicherheitsauswerteeinheit schaltet ihren Sicherheitsausgang entspre-

chend den Betriebszuständen der angeschlossenen Sensoren und der

angeschlossenen, externen Schütze.

In folgenden Situationen schaltet die Sicherheitsauswerteeinheit den

Sicherheitsausgang durch:

- Die Sensoren sind korrekt betätigt.

- Die Rückmeldekontakte der externen Schütze sind geschlossen.

In folgenden Situationen schaltet die Sicherheitsauswerteeinheit den

Sicherheitsausgang ab:

- Ein Schließerkontakt eines angeschlossenen Sensors wird geöffnet.

- Ein Öffnerkontakt eines angeschlossenen Sensors wird geschlossen.

- Eine Störung liegt vor (Sicherheitsauswerteeinheit oder angeschlossener

Sensor defekt).

Warnung

Bei Nichtbeachten können Störungen oder Fehlfunktionen

auftreten.

Bei Nichtbeachten kann ein Personenschaden und/oder eine

Beschädigung der Maschine die Folge sein.

[AUXILIARY DEVICE]

E334998

DEU

ENG

FRA

ITA

SPA

- Sicherstellen, dass die Sicherheitsauswerteeinheit nur von

speziell ausgebildetem, autorisiertem Personal montiert und in

Betrieb genommen wird.

- Installieren und nehmen Sie das Gerät nur dann in Betrieb,

wenn Sie die Betriebsanleitung gelesen und verstanden haben

und Sie mit den geltenden Vorschriften über Arbeitssicherheit

und Unfallverhütung vertraut sind.

- Sicherstellen, dass die entsprechenden Sicherungen (siehe

Technische Daten) verwendet werden. Sicherungen niemals

überbrücken oder reparieren.

- Sicherheitsauswerteeinheit nur in unversehrtem Zustand betrei-

ben.

- Sicherstellen, dass die Sicherheitsauswerteeinheit ausschließ-

lich zum Schutz vor Gefährdungen eingesetzt wird.

- Sicherstellen, dass alle geltenden Sicherheitsbestimmungen

der entsprechenden Maschine eingehalten werden.

- Sicherstellen, dass alle geltenden europäischen Richtlinien und

nationalen Gesetze/Richtlinien eingehalten werden.

- Sicherstellen, dass der Kontrollausgang nur dazu verwendet

wird, den Betriebszustand der Sicherheitsauswerteeinheit

anzuzeigen.

- Restrisiken sind bei Beachtung aller Hinweise in dieser

Betriebsanleitung nicht bekannt.

- Bei nicht sachgerechter oder nicht bestimmungsgemäßem

Einsatz oder Manipulation können durch den Einsatz der

Sicherheitsauswerteeinheit Gefahren für Personen oder

Schäden an Maschinen- bzw. Anlagenteilen nicht ausge-

schlossen werden.

Bitte beachten Sie auch die diesbezüglichen Hinweise der

ISO 14119.

- Stellen Sie sicher, dass von externen Komponenten keine

Strom- bzw. Spannungsspitzen verursacht werden, die höher

sind als die angegebenen elektrischen Daten der Sicherheits-

auswerteeinheit. Strom- bzw. Spannungsspitzen werden bei-

spielsweise durch kapazitive oder induktive Lasten erzeugt.

- Eine Überschreitung der elektrischen Daten der Sicherheitsaus-

werteeinheit (z.B. bei fehlerhafter Verdrahtung oder bei Kurz-

schlüssen) kann diese irreparabel beschädigen. Bei Nicht-

beachten kann eine reduzierte Lebensdauer die Folge sein.

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 2/16

4621273E

Der Kontrollausgang Klemmen (24 bis 26) signalisiert den Status des

Sicherheitsausgangs:

- Bei geschlossenem Sicherheitsausgang sind die Kontakte 25 und 26

geschlossen.

- Bei geöffnetem Sicherheitsausgang sind die Kontakte 24 und 26

geschlossen.

LED-Anzeigen

Karenzzeit

Die Karenzzeit ist die Zeit, die an einem Sensor zwischen dem Betätigen der

beiden Sensorkontakte maximal vergehen darf.

Sicherer Zustand

Der Sicherheitsausgang ist geöffnet bzw. hochohmig.

8 Technische Daten

Siehe Technische Daten ab Seite 13.

9Montage

- Der Einbau der Sicherheitsauswerteeinheit ist nur im spannungslosen Zustand

zulässig.

- Montage nur in einem staub- und feuchtgkeitsgeschützten Einbauraum.

- Leitungslänge für Anschlüsse auf max. 30 m beschränken.

- Sicherheitsauswerteeinheit im Schaltschrank auf eine Hutschiene

(DIN EN 60715 TH35) aufschnappen.

Die Sicherheitsauswerteeinheit ist fixiert.

- Sicherheitsauswerteeinheit anschließen, siehe Technische Daten ab Seite 13.

- Sicherstellen, dass die vorgeschriebenen Sicherungen verwendet werden,

siehe Technische Daten ab Seite 13.

- Bei frei bleibendem Sicherheitseingang:

Sicherstellen, dass die Schließerkontakte dieses Sicherheitseingangs

überbrückt werden.

10 Elektrischer Anschluss

- Der elektrische Anschluss ist nur im spannungslosen Zustand zulässig.

- Stellen Sie sicher, dass die in den Technischen Daten beschriebenen

Spezifikationen unbedingt eingehalten werden.

Bei Anschluss eines Sensors muss die Sensorversorgungsspannung (+) und (-)

von den in den Technischen Daten genannten Klemmen verwendet werden.

Klemmenbelegung

HINWEIS

Eine vollständige Schutzisolation gemäß DIN EN 61140 ist gegeben, wenn

das Gerät für den Betrieb in einem Schaltschrank installiert ist.

11 Inbetriebnahme

In beliebiger Reihenfolge:

- Sicherheitssensoren betätigen.

- Betriebsspannung anlegen.

Die Sicherheitsauswerteeinheit ist betriebsbereit.

Die Sicherheitsauswerteeinheit schaltet den Sicherheitsausgang durch.

HINWEIS

Beachten, dass der EDM-Eingang richtig beschaltet ist.

HINWEIS

Nach erstmaliger Inbetriebnahme einer Sicherheitsauswerteeinheit muss eine

Gesamtvalidierung, entsprechend den einschlägigen Normen, durchgeführt

werden.

12 Wartung

Die Prüfung jedes Sicherheitskreises muss entsprechend den national

gültigen Vorschriften innerhalb darin geforderter Fristen und von speziell

ausgebildetem, autorisiertem Personal durchgeführt werden.

(Empfehlung: Liegt keine national gültige Vorschrift vor, die Funktionsprüfung

entsprechend der Applikationen gemäß der EN ISO 14119 durchführen.)

13 Störungsbeseitigung

Signalisierung der einzelnen Fehler

LEDs bei Karenzzeitfehler

Betriebs-

bereit-

schaft

Sicher-

heits-

ein-

gang 1

Sicher-

heits-

ein-

gang 2

Sicher-

heits-

ein-

gang 3

Sicher-

heits-

ein-

gang 4

Sicherheits-

ausgang

Position Klemme

Klemme

LED-

1 x grün 1 x rot 1 x grün

LED

aus

SAE nicht

betriebs-

bereit

Sicherheitseingang nicht betätigt Sicher-

heitsaus-

gang

geschlos-

sen

Sicher-

heitsaus-

gangnicht

geschlos-

sen

LED

blinkt

Ein Fehler

wurde

erkannt,

siehe Stö-

rungsbe-

seitigung

Sicherheitseingang halb betätigt — —

LED

leuchtet

SAE

betriebs-

bereit

Sicherheitseingang betätigt Sicher-

heitsaus-

gangnicht

geschlos-

sen

Sicher-

heitsaus-

gang

geschlos-

sen

Gefahr

Lebensgefahr durch Stromschlag!

Sicherstellen, dass die Sicherheitsauswerteeinheit nur von

speziell ausgebildetem, autorisiertem Personal montiert und

in Betrieb genommen wird.

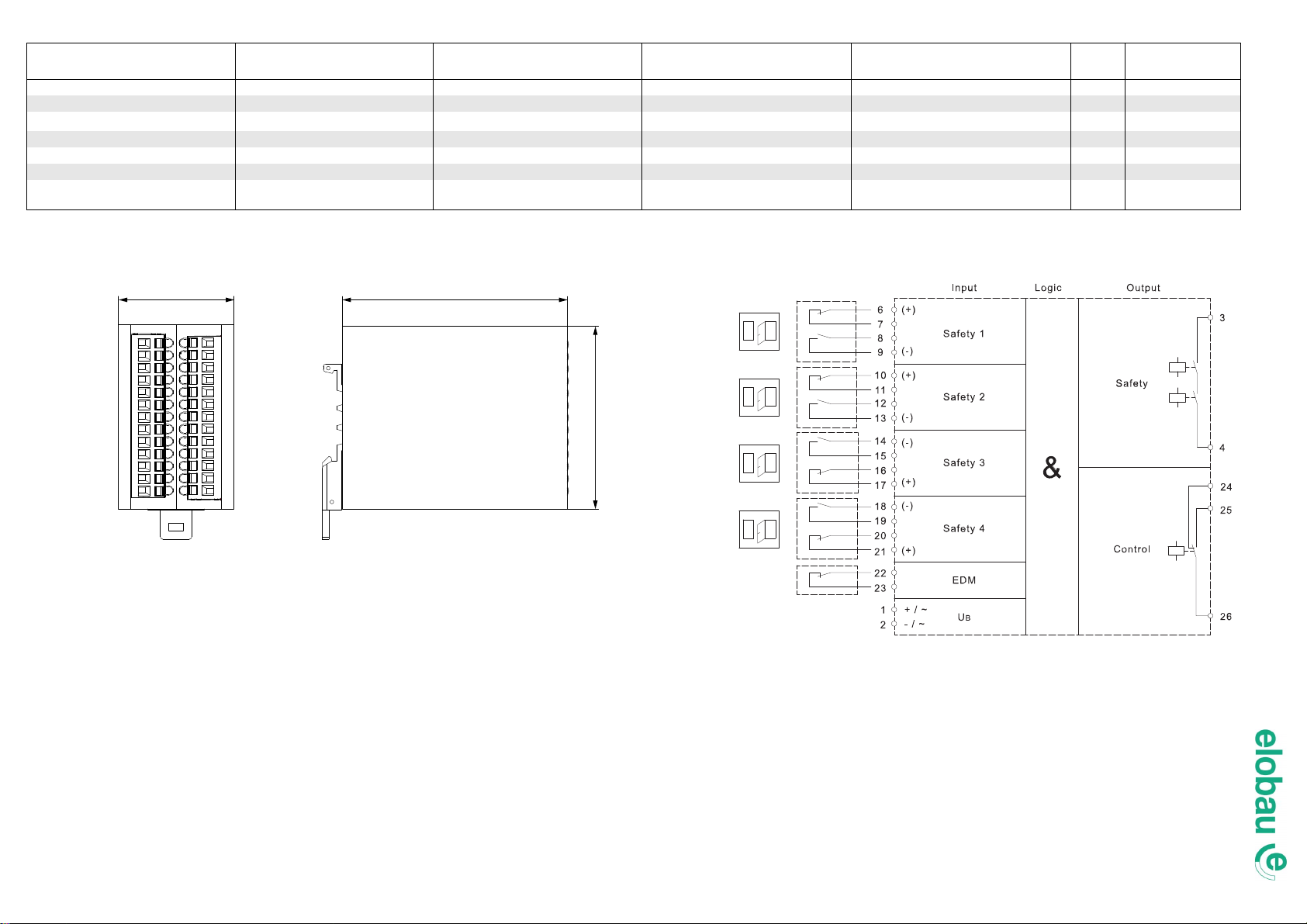

Komponente Klemme Bedeutung

Sicherheitseingang 1 6-9 Anschlussmöglichkeiten:

Sensoren mit Schließer/Öffner System

Sicherheitseingang 2 10-13

Sicherheitseingang 3 14-17

Sicherheitseingang 4 18-21

Sicherheitsausgang 3-4 Abhängig schaltend von:

- Sicherheitseingang 1-4

- EDM-Eingang

EDM 22-23 Überwachung von externen Schützen.

Falls keine externen Schütze verwendet

werden, muss dieser Eingang gebrückt

werden!

Kontrollausgang 24-26 Nicht für Sicherheitsfunktionen geeignet!

Abhängig schaltend von:

- Sicherheitseingang 1-4

- EDM-Eingang

Betriebsspannung 1-2 24V AC/DC

Gefahr

Lebensgefahr durch Stromschlag!

Sicherstellen, dass die Sicherheitsauswerteeinheit nur von

speziell ausgebildetem, autorisiertem Personal montiert und

in Betrieb genommen wird.

Erkannter Fehler Blinkcode der LED Betriebsbereit Anzeige

Fehler EDM-Eingang 1 Blinkimpuls

Karenzzeitfehler 2 Blinkimpulse

Interne Über- oder

Unterspannung

3 Blinkimpulse

Temperatur im Gerät

außerhalb des

zulässigen Bereichs

4 Blinkimpulse

Interner Gerätefehler 5 Blinkimpulse

LED BTR LED

SE1

LED

SE2

LED

SE3

LED

SE4

LED

SA rot

LED

SA grün

Karenzzeit-

fehler SE1

Blinkcode für

Karenzzeitfehler

blinkt aus aus aus an aus

Karenzzeit-

fehler SE2

Blinkcode für

Karenzzeitfehler

aus blinkt aus aus an aus

Karenzzeit-

fehler SE3

Blinkcode für

Karenzzeitfehler

aus aus blinkt aus an aus

Karenzzeit-

fehler SE4

Blinkcode für

Karenzzeitfehler

aus aus aus blinkt an aus

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 3/16

4621273E

LEDs bei Fehler, ausgenommen Karenzzeitfehler

HINWEIS

Es werden nicht alle Fehler durch einen Blinkcode nach außen signalisiert.

Betriebsbereitschaft wiederherstellen.

Wenn der Sicherheitsausgang durch einen ausgelösten Kontakt eines

Sensors geöffnet wurde:

- Sicherstellen, dass der angeschlossene, externe Schütz abgefallen ist.

- Sicherstellen, dass beim entsprechenden Sensor der Schließerkontakt

geöffnet und der Öffnerkontakt geschlossen ist.

- Kontakt am entsprechenden Sensor-Schließer-Eingang schließen.

- Kontakt am entsprechenden Sensor-Öffner-Eingang innerhalb der Karenz-

zeit öffnen.

Die Sicherheitsauswerteeinheit führt eine interne Prüfung durch.

Die Sicherheitsauswerteeinheit prüft, ob der angeschlossene, externe Schütz

abgefallen ist.

Nach erfolgreichem Ablauf der Prüfung schaltet die Sicherheitsauswerte-

einheit den Sicherheitsausgang durch.

Die Sicherheitsauswerteeinheit ist betriebsbereit.

Sicherheitsausgang bleibt geöffnet

- Anschlüsse an Ein- und Ausgängen prüfen:

Betriebsspannung

angeschlossene Sensoren

angeschlossenen Schütz

Anschlüsse an Ein- und Ausgängen in Ordnung: Sicherheitsauswerteeinheit

austauschen.

14 Demontage

Demontieren Sie die Sicherheitsauswerteeinheit nur im spannungslosen

Zustand.

15 Entsorgung

Verpackung und verbrauchte Teile gemäß den Bestimmungen des Landes, in

dem das Gerät installiert wird, entsorgen.

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass ein

Produkt nach Richtlinie 2012/19/EU getrennt von anderen Abfällen

gesammelt werden muss, wenn es das Ende seiner Nutzungsdauer

erreicht. Für weitere Informationen wenden Sie sich bitte an elobau

oder an Ihren Händler vor Ort.

Safety evaluation unit 4621273E

Translation of the original operating instructions

Table of contents

1 About these operating instructions .......................................................3

2 Intended use.........................................................................................3

3 Approvals..............................................................................................3

4 Safety information.................................................................................3

5 Warning against misuse .......................................................................3

6 Disclaimer.............................................................................................3

7 Function................................................................................................4

8 Technical specifications........................................................................4

9 Assembly ..............................................................................................4

10 Electrical connection.............................................................................4

11 Commissioning .....................................................................................4

12 Maintenance .........................................................................................4

13 Troubleshooting....................................................................................5

14 Dismantling...........................................................................................5

15 Disposal................................................................................................5

Declaration of conformity ..............................................................................17

1 About these operating instructions

Valid for:

- 4621273E

The operating instructions are to be made available to the person who is

installing the safety evaluation unit.

The operating instructions are to be kept in a legible condition and accessible

at all times.

Definition of symbols:

2 Intended use

The safety evaluation unit is used to assume safety functions as part of an

overall system or machine.

For this purpose, signals are monitored by safety sensors. The product may be

used only acc. to the following descriptions.

3 Approvals

4 Safety information

5 Warning against misuse

6 Disclaimer

No liability can be accepted for damage or outages resulting from non-

compliance with these operating instructions. For damage resulting from the

use of spare parts or accessories unapproved by the manufacturer, any further

liability of the manufacturer is excluded.

Any unauthorized repairs, modifications and additions are not permitted for

safety reasons and the manufacturer is also not liable for any resulting

damage.

LED BTR LED

SE1

LED

SE2

LED

SE3

LED

SE4

LED

SA rot

LED

SA grün

Blinkcode für erkannten

Fehler

aus aus aus aus an aus

ENG

Warning

Failure to comply can result in malfunctions or interference.

Failure to comply can result in injury and/or damage to the

machine.

[AUXILIARY DEVICE]

E334998

- Make sure that the safety evaluation unit is mounted and

commissioned only by specially trained, authorized personnel.

- Only install and commission the device if you have read and

understood the operating instructions and are familiar with the

applicable regulations on occupational safety and accident

prevention.

- Ensure that the corresponding safety devices (see Technical

specifications) are used. Never bypass or repair safety devices.

- Operate the safety evaluation unit only if it is in undamaged

condition.

- Make sure that the safety evaluation unit is used exclusively to

protect against hazards.

- Make sure that all applicable safety requirements for the

respective machine are observed.

- Make sure that all applicable European directives and national

laws/guidelines are observed.

- Make sure that the control output is used only displaying the

operating state of the safety evaluation unit.

- Residual risks are not known when the information in these

operating instructions is observed.

- Inexpert or improper use or tampering in combination with the

use of the safety evaluation unit can lead to hazards for

personnel or damage to machine or system parts.

Also observe the relevant notes relating to ISO 14119.

- Make sure that no external component causes current or voltage

peaks which are higher than the specified electrical data of the

safety evaluation. Current or voltage peaks are produced, for

example, by capacitive or inductive loads.

- Exceeding the electrical data of the safety evaluation unit (e.g. in

case of faulty wiring or short circuits) can damage it irreparably.

Failure to comply can result in a reduced service life.

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 4/16

4621273E

7 Function

The safety evaluation unit monitors connected sensors that are equipped with

an NO and an NC contact.

In the process, the switching sequence of the contacts does not play a role.

The safety evaluation unit switches its safety output acc. to the operating

states of the connected senors and connected external contactors.

In the following situations, the safety evaluation unit switches the safety

output through:

- The sensors are actuated correctly.

- The feedback contacts of the external contactors are closed.

In the following situations, the safety evaluation unit switches the safety

output off:

- An NO contact of a connected sensor is opened.

- An NC contact of a connected sensor is closed.

- A fault is present (safety evaluation unit or connected sensor defective).

The control output of the terminals (24 through 26) signals the status of

the safety output:

- When the safety output is closed, contacts 25 and 26 are closed as well.

- When the safety output is open, contacts 24 and 26 are closed.

LED indicators

Waiting period

The waiting period is the maximum time that may pass on a sensor after both

sensor contacts have been actuated.

Safe state

The safety output is opened and/or highly resistive.

8 Technical specifications

See Technical specifications as of page 13.

9 Assembly

- The safety evaluation unit may be installed only in a de-energized state.

- Assembly is permitted only in an installation area that is protected against dust

and moisture.

- Limit the line length for connections to max. 30 m.

- Snap the safety evaluation unit onto a top-hat rail (EN 60715 TH35) in the

switch cabinet.

The safety evaluation unit is fixed into place.

- Connect the safety evaluation unit; see Technical specifications as of page 13.

- Ensure that the required safety devices are used; see Technical specifica-

tions as of page 13.

- When the safety input is to remain free:

Make sure that the NO contact of this safety input is bypassed.

10 Electrical connection

- The electrical connection may be established only in a de-energized state.

- Make sure that the specifications described in the technical specifications

absolutely must be observed.

When a sensor is connected, the sensor supply voltage (+) and (-) of the terminals

specified in the technical specifications must be used.

Terminal assignment

NOTE

A complete protective insulation acc. to EN 61140 is provided when the device

is installed in a switch cabinet for operation.

11 Commissioning

In any order:

- Actuate the safety sensors.

- Apply operating voltage.

The safety evaluation unit is ready for operation.

The safety evaluation unit switches the safety output through.

NOTE

Please ensure that the EDM input is correctly wired.

NOTE

After the first-time commissioning of a safety evaluation unit, an overall

validation must be performed acc. to the pertinent standards.

12 Maintenance

The inspection of the safety circuit must be performed by specially trained,

authorized personnel acc. to the nationally valid regulations within the required

time periods.

(Recommendation: If no nationally valid regulations are available, the function

check acc. to the applications must be performed pursuant to EN ISO 14119.)

Operational

readiness

Safety

input 1

Safety

input 2

Safety

input 3

Safety

input 4

Safety output

Position Terminal 2 Termi-

nal 8

Termi-

nal 12

Termi-

nal 15

Termi-

nal 19

Termi-

nal 24

Termi-

nal 25

LED

indicator

1 x

green

1 x

red

1 x

green

LED off Safety evalu-

ation unit not

ready for

operation

Safety input not actuated Safety

output

closed

Safety

output

not

closed

LED

flashing

A fault was

detected;

see Trouble-

shooting

Safety input semi-actuated — —

LED

lights

Safety evalu-

ation unit

ready for

operation

Safety input actuated Safety

output

not

closed

Safety

output

closed

Danger

Risk to life due to electrical shock!

Make sure that the safety evaluation unit is mounted and

commissioned only by specially trained, authorized person-

nel.

Component Terminal Definition

Safety input 1 6-9 Connection options:

Sensors with NO/NC contact system

Safety input 2 10-13

Safety input 3 14-17

Safety input 4 18-21

Safety output 3-4 Dependent switching by:

- Safety inputs 1-4

- EDM input

EDM 22-23 Monitoring of external contactors.

If no external contactor is used, this input

must be bypassed!

Control output 24-26 Not suitable for safety functions!

Dependent switching by:

- Safety inputs 1-4

- EDM input

Operating voltage 1-2 24 V AC/DC

Danger

Risk to life due to electrical shock!

Make sure that the safety evaluation unit is mounted and

commissioned only by specially trained, authorized personnel.

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 5/16

4621273E

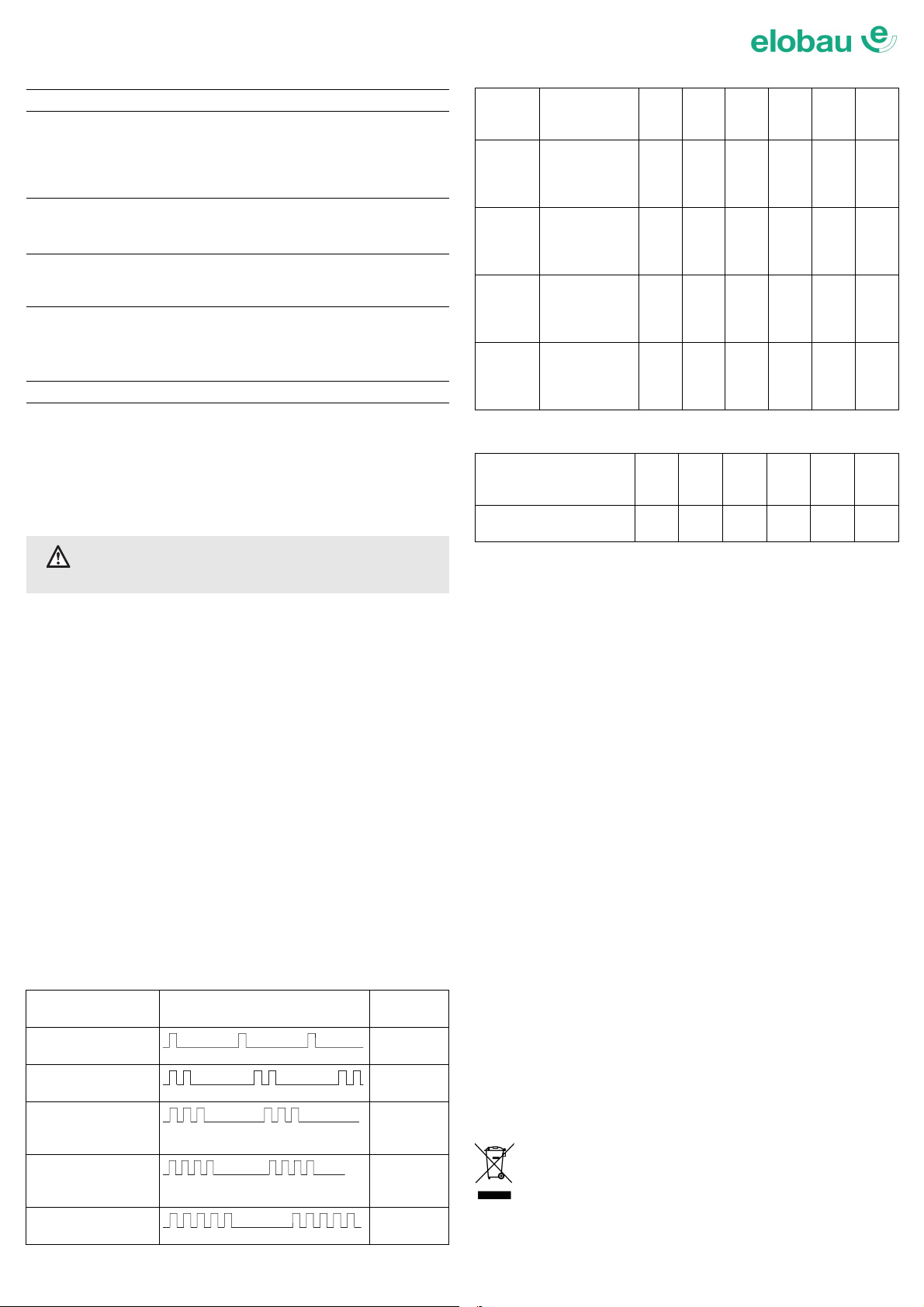

13 Troubleshooting

Signaling of the individual faults

LEDs in case of waiting period fault

LEDs in case of fault, with the exception of waiting period fault

NOTE

Not all faults were signaled externally by a flash code.

Re-establish operational readiness.

If the safety output has been opened due to a triggered sensor contact:

- Ensure that the connected external contactor has dropped off.

- Ensure that the NO contact of the corresponding sensor is opened and the

NC contact is closed.

- Close the contact on the corresponding sensor-NO contact input.

- Open the contact on the corresponding sensor-NO contact input.

The safety evaluation unit performs an internal test.

The safety evaluation unit checks whether the connected external contactor

has dropped off.

After the test has passed successfully, the safety evaluation unit switches the

safety output through.

The safety evaluation unit is ready for operation.

Safety output remains opened

- Connections at the inputs and outputs check the following:

Operating voltage

Connected sensors

Connected contactor

If connections at the inputs and outputs are OK: Exchange the safety

evaluation unit.

14 Dismantling

Dismantle the safety evaluation unit only in a de-energized state.

15 Disposal

Dispose of packaging and used parts acc. to the regulations of the country in

which the device is installed.

The crossed out bin means that when the product reaches the end of

its useful life it must be collected separately from other waste according

to directive no. 2012/19/EU. For further information please contact

elobau or your local dealer.

Unité d'évaluation de sécurité 4621273E

Traduction de la notice d'utilisation d'origine

Table des matières

1 À propos de cette notice d'utilisation ....................................................5

2 Utilisation conforme ..............................................................................5

3 Certifications.........................................................................................5

4 Consignes de sécurité ..........................................................................5

5 Mise en garde contre l’utilisation non conforme ...................................6

6 Clause de non-responsabilité ...............................................................6

7 Fonction................................................................................................6

8 Caractéristiques techniques .................................................................6

9 Montage................................................................................................6

10 Raccordement électrique......................................................................6

11 Mise en service.....................................................................................7

12 Maintenance.........................................................................................7

13 Élimination des défauts ........................................................................7

14 Démontage...........................................................................................7

15 Élimination............................................................................................7

Déclaration de conformité.............................................................................17

1 À propos de cette notice d'utilisation

Valable pour :

- 4621273E

La notice d'utilisation doit être mise à disposition de la personne chargée

d'installer l'unité d'évaluation de sécurité.

La notice d’utilisation doit toujours être lisible et accessible.

Signification des symboles utilisés :

2 Utilisation conforme

En tant que partie d'une installation globale ou d'une machine, l'unité

d'évaluation de sécurité sert à assurer des fonctions de sécurité.

Pour ce faire, les signaux de capteurs de sécurité sont surveillés. Le produit doit

uniquement être utilisé conformément aux descriptions suivantes.

3 Certifications

4 Consignes de sécurité

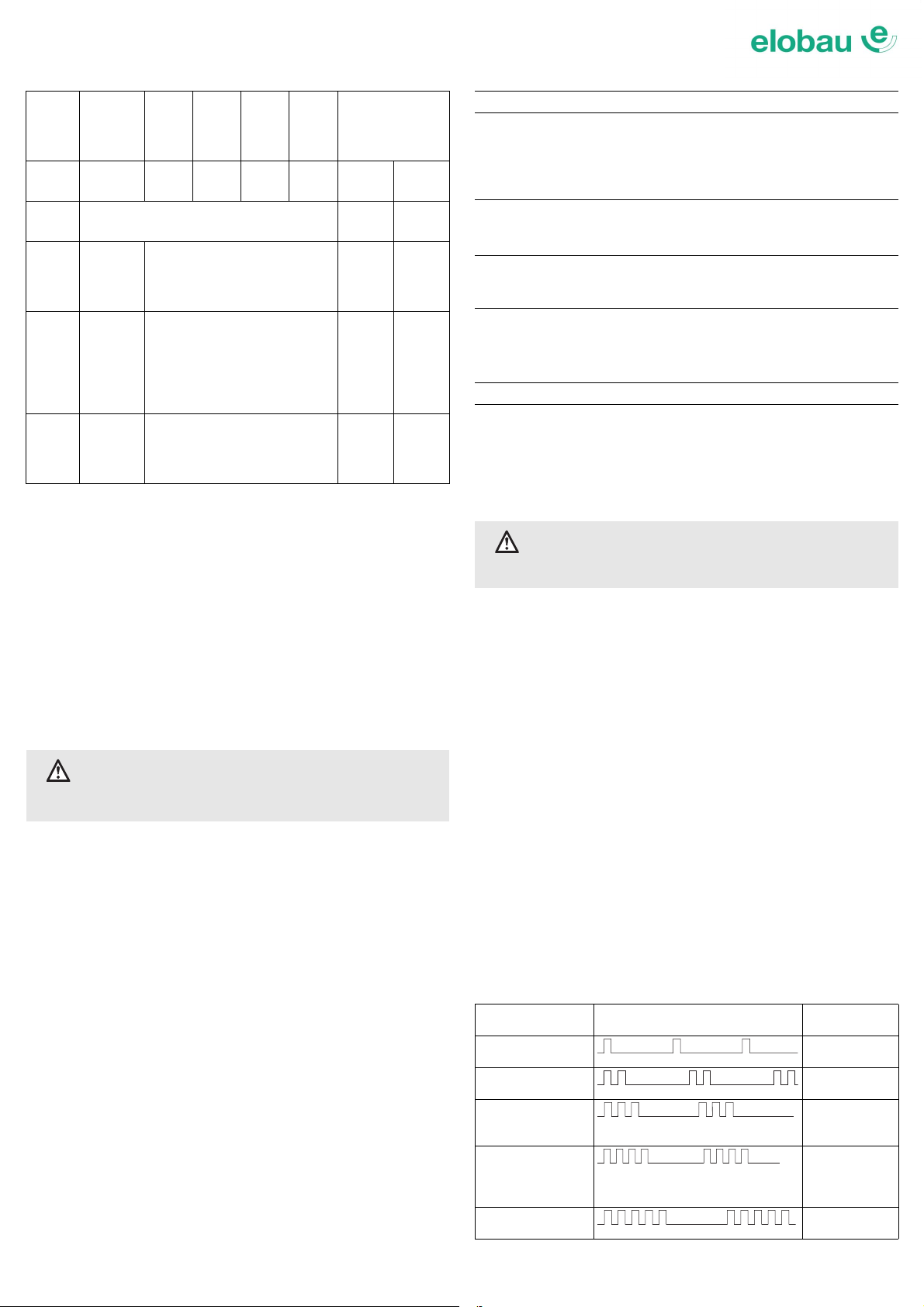

Recognized faults Flash code of the ready-for-

operation LED

Display

EDM input fault 1 flashing pulse

Waiting period fault 2 flashing pulses

Internal overvoltage

or undervoltage

3 flashing pulses

Temperature in

device outside the

permissible range

4 flashing pulses

Internal device error 5 flashing pulses

LED BTR LED

SE1

LED

SE2

LED

SE3

LED

SE4

LED

red

LED

green

Waiting

period fault

SE1

Flash code for

waiting period

fault

Flashes Off Off Off On Off

Waiting

period fault

SE2

Flash code for

waiting period

fault

Off Flashes Off Off On Off

Waiting

period fault

SE3

Flash code for

waiting period

fault

Off Off Flashes Off On Off

Waiting

period fault

SE4

Flash code for

waiting period

fault

Off Off Off Flashes On Off

LED BTR LED

SE1

LED

SE2

LED

SE3

LED

SE4

LED

red

LED

green

Flash code for recognized

fault

Off Off Off Off On Off Attention

En cas de non-respect des instructions, des pannes ou des

dysfonctionnements risquent de se produire.

Le non-respect des instructions peut entraîner des blessures

et/ou des dommages matériels.

[AUXILIARY DEVICE]

E334998

- S'assurer que l'unité d'évaluation de sécurité est uniquement

montée et mise en service par du personnel spécialement formé

et autorisé.

- Installer et mettre l'appareil en service uniquement après avoir

lu et compris les instructions de la notice d’utilisation et après

s’être familiarisé avec la réglementation relative à la sécurité du

travail et à la prévention des accidents en vigueur.

- S'assurer que les fusibles appropriés sont utilisés (voir caracté-

ristiques électriques). Ne jamais ponter ni réparer les fusibles.

- N'exploiter l'unité d'évaluation de sécurité que dans un état im-

peccable.

FRA

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 6/16

4621273E

5 Mise en garde contre l’utilisation non conforme

6 Clause de non-responsabilité

Nous déclinons toute responsabilité pour les dommages ou pannes découlant

du non-respect de la présente notice d'utilisation. Par ailleurs, le fabricant

décline toute responsabilité pour les dommages résultant de l'utilisation de

pièces de rechange ou d'accessoires qu’il n’a pas validés.

Pour des raisons de sécurité, les réparations, transformations et modifications

arbitraires sont interdites. Le fabricant décline toute responsabilité pour les

dommages consécutifs.

7 Fonction

L'unité d'évaluation de sécurité surveille les capteurs raccordés équipés d'un

contact à fermeture et d'un contact à ouverture.

L'ordre de commutation des contacts ne joue aucun rôle.

L’unité d'évaluation de sécurité commute sa sortie de sécurité selon les états

d’exploitation des capteurs raccordés et des contacteurs-disjoncteurs

externes raccordés.

Dans les situations suivantes, l'unité d'évaluation de sécurité commute

la sortie de sécurité :

- Les capteurs sont correctement actionnés.

- Les contacts de réponse des contacteurs-disjoncteurs externes sont fermés.

Dans les situations suivantes, l'unité d'évaluation de sécurité désactive

la sortie de sécurité :

- Un contact à fermeture d'un capteur raccordé est ouvert.

- Un contact à ouverture d'un capteur raccordé est fermé.

- Un défaut est survenu (l’unité d'évaluation de sécurité ou le capteur raccordé

est défectueux(se)).

La sortie de contrôle des bornes (24 à 26) signale le statut de la sortie de

sécurité :

- Lorsque la sortie de sécurité est fermée, les contacts 25 et 26 sont fermés.

- Lorsque la sortie de sécurité est ouverte, les contacts 24 et 26 sont fermés.

Affichages à LED

Temps d'attente

Le temps d'attente est le temps maximal qui peut s’écouler entre

l’actionnement des deux contacts d’un détecteur.

État de sécurité

La sortie de sécurité est ouverte ou présente une valeur ohmique élevée.

8 Caractéristiques techniques

Voir les caractéristiques techniques à partir de page 13.

9 Montage

- Le montage de l'unité d'évaluation de sécurité doit toujours s'effectuer à l'état

hors tension.

- Montage uniquement dans un espace protégé contre l'humidité et la poussière.

- Limiter la longueur de câble pour les raccordements à max. 30 m.

- Enclencher l'unité d'évaluation de sécurité dans l'armoire électrique sur un

profilé chapeau (DIN EN 60715 TH35).

L'unité d'évaluation de sécurité est fixée.

- Raccorder l'unité d'évaluation de sécurité, voir Caractéristiques techniques à

partir de page 13.

- S'assurer que les fusibles prescrits sont bien utilisés, voir Caractéristiques

techniques à partir de page 13.

- Si l'entrée de sécurité reste libre :

S'assurer que les contacts à fermeture de cette entrée de sécurité sont pontés.

10 Raccordement électrique

- Le raccordement électrique doit toujours s'effectuer hors tension.

- S'assurer que les spécifications décrites dans les Caractéristiques tech-

niques sont impérativement respectées.

Lors du raccordement d'un capteur, la tension d'alimentation (+) et (-) des bornes

citées dans les caractéristiques techniques doit être utilisée.

- S'assurer que l'unité d'évaluation de sécurité est uniquement

utilisée pour prévenir certains risques.

- S'assurer que toutes les consignes de sécurité en vigueur pour

la machine correspondante sont respectées.

- S'assurer que toutes les directives européennes en vigueur et

les lois/directives nationales sont respectées.

- S'assurer que la sortie de contrôle n'est utilisée que pour affi-

cher l'état d'exploitation de l'unité d'évaluation de sécurité.

- Les risques résiduels qui subsistent en dépit du respect de

toutes les consignes fournies dans la présente notice d’utilisa-

tion ne sont pas connus.

- En cas d'utilisation ou de manipulation non appropriée ou non

conforme, l'utilisation de l'unité d'évaluation de sécurité ne permet

pas d'exclure tous les dangers menaçant les personnes ni les

dommages causés aux pièces de machines ou d'installations.

Prière de respecter également les consignes en ce sens de la

norme ISO 14119.

- Assurez-vous que les composants externes ne peuvent générer

de crêtes de courant ou de tensions supérieures aux caractéris-

tiques électriques indiquées de l'unité d'évaluation de sécurité.

Les crêtes de courant ou de tension sont générées par des

charges capacitives ou inductives par exemple.

- Tout dépassement des données électriques de l'unité d'évaluation

de sécurité (par ex. si le câblage est défectueux ou en cas de court-

circuit) risque d'endommager celle-ci de manière irréversible. Le

non-respect des instructions peut raccourcir la durée de vie.

Disponibilité

opération-

nelle

Entrée

de sé-

curité 1

Entrée

de sé-

curité 2

Entrée

de sé-

curité 3

Entrée

de sé-

curité 4

Sortie de

sécurité

Position Borne

Borne

Affichage

à LED

1 x

vert

1 x

rouge

1 x

vert

LED

éteinte

SAE non

opérationnelle

Entrée de sécurité non actionnée Sortie

sécurité

fermée

Sortie

sécurité

pas

fermée

LED

clignote

Un défaut a

été détecté,

voir Élimina-

tion des

défauts

Entrée de sécurité à moitié

actionnée

——

LED

allumée

SAE opéra-

tionnelle

Entrée de sécurité actionnée Sortie

sécurité

pas

fermée

Sortie

sécurité

fermée

Danger

Danger de mort par électrocution !

S'assurer que l'unité d'évaluation de sécurité est uniquement

montée et mise en service par du personnel spécialement

formé et autorisé.

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 7/16

4621273E

Affectation des bornes

REMARQUE

Une isolation de protection complète selon DIN EN 61140 est assurée lorsque

l'appareil est installé pour le fonctionnement dans une armoire électrique.

11 Mise en service

Dans un ordre quelconque :

- Actionner les capteurs de sécurité.

- Appliquer la tension de service.

L'unité d'évaluation de sécurité est opérationnelle.

L'unité d'évaluation de sécurité connecte la sortie de sécurité.

REMARQUE

S'assurer que l'entrée EDM est raccordée correctement.

REMARQUE

Après la première mise en service d'une unité d'évaluation de sécurité, il faut

procéder à une validation globale, conformément aux normes applicables.

12 Maintenance

La vérification de chaque réseau de sécurité doit être effectuée en conformité

avec les dispositions applicables au niveau national dans les délais définis par

ces dernières par un personnel spécialement formé.

Recommandation : En l'absence de prescriptions nationales en vigueur, effectuer

le contrôle de fonctionnement en fonction des applications conformément à la

norme EN ISO 14119.

13 Élimination des défauts

Signalisation des différents défauts

LED en cas de défaut temps d'attente

LED en cas de défaut, sauf temps d'attente

REMARQUE

Tous les défauts ne sont pas signalés par un code clignotant.

Rétablir l'ordre de marche.

Si la sortie de sécurité a été ouverte par un contact déclenché d'un capteur :

- S'assurer que le contacteur-disjoncteur externe raccordé est retombé.

- S'assurer que, au niveau du capteur raccordé, le contact à fermeture est

ouvert et le contact à ouverture fermé.

- Fermer le contact au niveau de l'entrée du contact à fermeture du capteur

correspondant.

- Ouvrir le contact au niveau de l'entrée du contact à ouverture du capteur

correspondant pendant le temps d'attente.

L'unité d'évaluation de sécurité effectue un contrôle interne.

L'unité d'évaluation de sécurité vérifie si le contacteur-disjoncteur externe

raccordé est retombé.

Après le déroulement réussi du contrôle, l'unité d'évaluation de sécurité

connecte la sortie de sécurité.

L'unité d'évaluation de sécurité est opérationnelle.

La sortie de sécurité reste ouverte

- Contrôler les raccords au niveau des entrées et des sorties :

Tension de service

Capteurs raccordés

Contacteur-disjoncteur raccordé

Raccords au niveau des entrées et des sorties en ordre : remplacer l'unité

d'évaluation de sécurité.

14 Démontage

Ne démonter l'unité d'évaluation de sécurité qu'à l'état hors tension.

15 Élimination

Éliminer l'emballage et les pièces usagées dans le respect de la réglementa-

tion en vigueur dans le pays d’utilisation de l’appareil.

La poubelle barrée signifie que, lorsque le produit arrive en fin de vie,

il doit être éliminé séparément des autres déchets conformément à la

directive 2012/19/UE. Pour de plus amples informations, veuillez

contacter elobau ou votre revendeur.

Composants Borne Signification

Entrée de sécurité 1 6-9 Possibilités de raccordement :

Capteurs avec système contact à

ouverture/fermeture

Entrée de sécurité 2 10-13

Entrée de sécurité 3 14-17

Entrée de sécurité 4 18-21

Sortie de sécurité 3-4 S’actionne en fonction de :

- Entrée de sécurité 1-4

- Entrée EDM

EDM 22-23 Surveillance des contacteurs-disjoncteurs

externes.

Si aucun contacteur-disjoncteur externe n'est

utilisé, cette entrée doit être pontée !

Sortie de contrôle 24-26 Ne convient pas aux fonctions de sécurité !

S’actionne en fonction de :

- Entrée de sécurité 1-4

- Entrée EDM

Tension de service 1-2 CA/CC 24 V

Danger

Danger de mort par électrocution !

S'assurer que l'unité d'évaluation de sécurité est uniquement

montée et mise en service par du personnel spécialement

formé et autorisé.

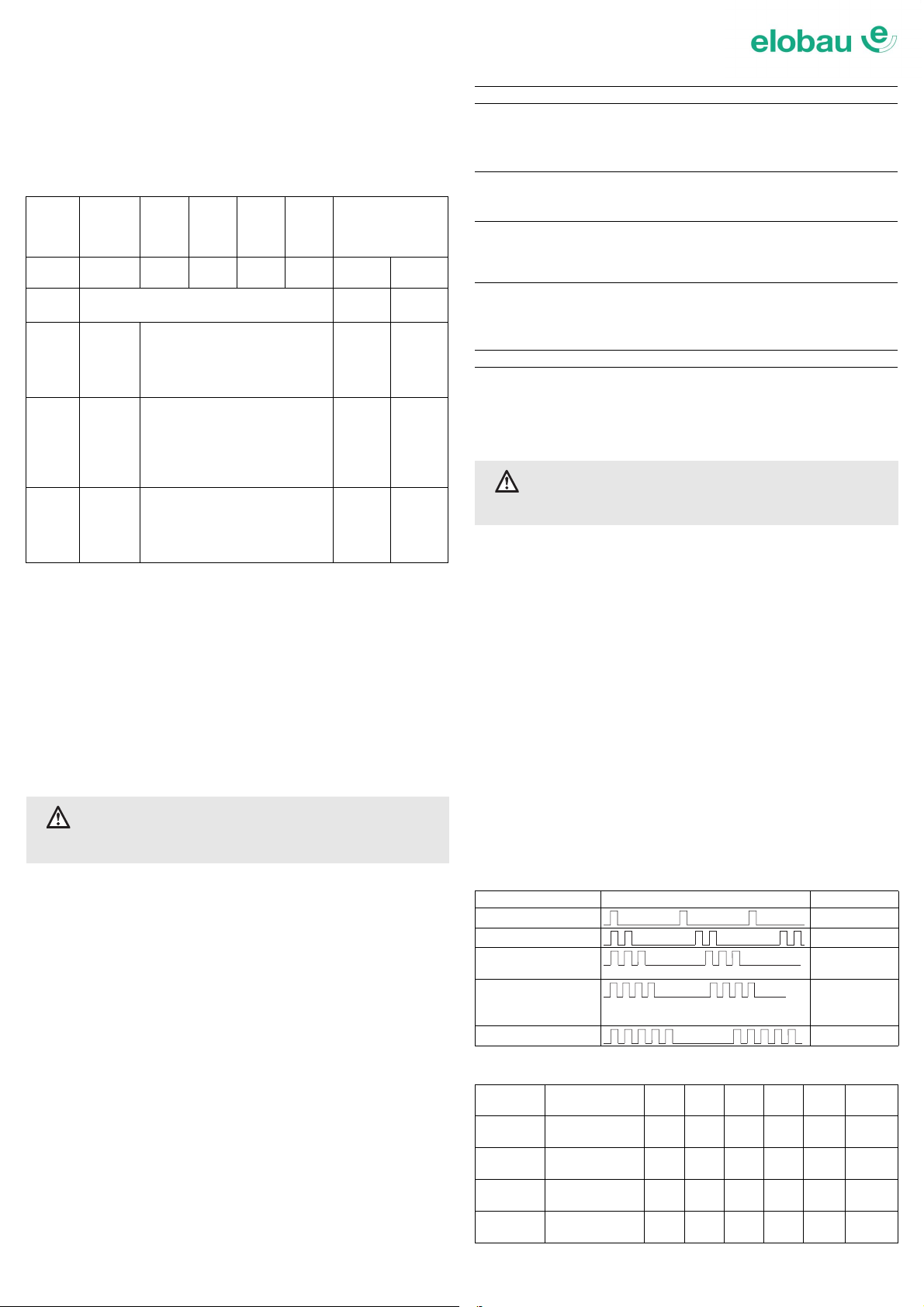

Défaut détecté Code clignotant de la LED op. Affichage

Défaut entrée EDM 1 clignotement

Défaut temps

d'attente

2 clignotements

Surtension ou sous-

tension interne

3 clignotements

Température de

l'appareil en dehors

de la plage admissible

4 clignotements

Erreur interne de

l'appareil

5 clignotements

LED OP LED

ES1

LED

ES2

LED

ES3

LED

ES4

LED

rouge

LED

verte

Défaut temps

d'attente ES1

Code clignotant

en cas de défaut

temps d'attente

cli-

gnote

éteinte éteinte éteinte allu-

mée

éteinte

Défaut temps

d'attente ES2

Code clignotant

en cas de défaut

temps d'attente

éteinte cli-

gnote

éteinte éteinte allu-

mée

éteinte

Défaut temps

d'attente ES3

Code clignotant

en cas de défaut

temps d'attente

éteinte éteinte cli-

gnote

éteinte allu-

mée

éteinte

Défaut temps

d'attente ES4

Code clignotant

en cas de défaut

temps d'attente

éteinte éteinte éteinte cli-

gnote

allu-

mée

éteinte

LED OP LED

ES1

LED

ES2

LED

ES3

LED

ES4

LED

rouge

LED

verte

Code clignotant en cas de

défaut détecté

éteinte éteinte éteinte éteinte allu-

mée

éteinte

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 8/16

4621273E

Unità di valutazione per la sicurezza 4621273E

Traduzione delle istruzioni per l'uso originali

Sommario

1 Note riguardo alle presenti istruzioni per l'uso......................................8

2 Uso conforme alle prescrizioni .............................................................8

3 Omologazioni........................................................................................8

4 Avvertenze di sicurezza........................................................................8

5 Avviso sull'utilizzo scorretto..................................................................8

6 Scarico di responsabilità.......................................................................8

7 Funzione...............................................................................................8

8 Dati tecnici ............................................................................................9

9 Montaggio.............................................................................................9

10 Collegamento elettrico..........................................................................9

11 Messa in funzione.................................................................................9

12 Manutenzione .......................................................................................9

13 Eliminazione dei guasti.........................................................................9

14 Smontaggio ........................................................................................10

15 Smaltimento........................................................................................10

Dichiarazione di conformità ..........................................................................17

1 Note riguardo alle presenti istruzioni per l'uso

Valido per:

- 4621273E

Le istruzioni per l'uso vanno messe a disposizione della persona che installa

l'unità di valutazione per la sicurezza.

Le istruzioni per l'uso devono essere conservate in uno stato leggibile e

accessibile.

Significato dei simboli utilizzati:

2 Uso conforme alle prescrizioni

L'unità di valutazione per la sicurezza svolge funzioni importanti di sicurezza

come parte di un impianto o di una macchina.

A questo scopo vengono monitorati i segnali dei sensori di sicurezza. Il prodotto

deve essere utilizzato esclusivamente nel rispetto delle descrizioni seguenti.

3 Omologazioni

4 Avvertenze di sicurezza

5 Avviso sull'utilizzo scorretto

6 Scarico di responsabilità

Si declina ogni responsabilità per danni e malfunzionamenti dovuti alla

mancata osservanza di queste istruzioni per l'uso. Si esclude ogni ulteriore

responsabilità del produttore per danni risultanti dall'utilizzo di parti di ricambio

o accessori non autorizzati da quest'ultimo.

Qualsiasi riparazione, trasformazione o modifica arbitraria non è permessa

per motivi di sicurezza e libera il produttore da qualsiasi responsabilità circa i

danni che ne derivano.

7 Funzione

L'unità di valutazione per la sicurezza controlla sensori collegati, dotati di un

contatto NO e un contatto NC.

La sequenza di commutazione dei contatti non ha importanza.

L'unità di valutazione per la sicurezza attiva la propria uscita di sicurezza in

base alle condizioni di esercizio dei sensori collegati e del relè esterno

collegato.

L'unità di valutazione per la sicurezza disattiva l'uscita di sicurezza nelle

seguenti situazioni:

- I sensori sono azionati correttamente.

- I contatti di risposta del relè esterno sono chiusi.

Nelle seguenti situazioni l'unità di valutazione per la sicurezza disattiva

l'uscita di sicurezza:

- Il contatto NO di un sensore collegato si apre.

- Il contatto NC di un sensore collegato si chiude.

- Si è verificato un problema (unità di valutazione per la sicurezza o sensore

collegato difettosi).

I morsetti dell'uscita di controllo (da 24 a 26) indicano lo stato dell'uscita

di sicurezza:

- Con l'uscita di sicurezza chiusa i contatti 25 e 26 sono chiusi.

- Con l'uscita di sicurezza aperta i contatti 24 e 26 sono chiusi.

Avviso

In caso di mancata osservanza possono presentarsi anomalie

e malfunzionamenti.

La mancata osservanza delle avvertenze può provocare

danni a persone e/o alla macchina.

[AUXILIARY DEVICE]

E334998

- Assicurarsi che l'unità di valutazione per la sicurezza venga

montata e messa in funzione solo da personale specializzato,

adeguatamente istruito e autorizzato.

- Installare e utilizzare l'apparecchio soltanto una volta lette e

capite le istruzioni per l'uso e presa dimestichezza con le norme

valide per la sicurezza sul lavoro e la prevenzione degli infortuni.

- Assicurarsi che vengano utilizzati fusibili adeguati (vedere Dati

tecnici). Non ponticellare o riparare mai i fusibili.

ITA

- Utilizzare l'unità di valutazione per la sicurezza soltanto se in

perfetto stato.

- Assicurarsi che l'unità di valutazione per la sicurezza venga uti-

lizzata esclusivamente per la protezione da situazioni pericolo-

se.

- Assicurarsi che vengano rispettate tutte le disposizioni di

sicurezza vigenti relative alla macchina corrispondente.

- Assicurarsi che vengano rispettate tutte le direttive europee e le

leggi/direttive nazionali vigenti.

- Assicurarsi che l'uscita di controllo venga utilizzata solo allo

scopo di indicare lo stato di esercizio dell'unità di valutazione per

la sicurezza.

- Non sono noti altri rischi residui se vengono osservate tutte le

avvertenze di queste istruzioni per l'uso.

- In caso di impiego o utilizzo dell'unità di valutazione per la

sicurezza non a regola d'arte e in modo non conforme alle

prescrizioni non si possono escludere pericoli per le persone o

danni a parti della macchina o dell'impianto.

Rispettare anche le avvertenze sull'argomento contenute in

ISO 14119.

- Assicurarsi che i componenti esterni non provochino picchi di

corrente o di tensione più elevati rispetto ai valori indicati tra i

dati elettrici dell'unità di valutazione per la sicurezza. I picchi di

corrente ovvero di tensione si creano ad esempio con carichi

capacitivi o induttivi.

- Un superamento dei dati elettrici dell'unità di valutazione per la

sicurezza (ad es. in caso di cablaggio difettoso o di cortocircuiti)

può danneggiare l'unità in modo irreparabile. La mancata osser-

vanza delle avvertenze può ridurre la vita utile dell'unità.

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 9/16

4621273E

Indicatori LED

Tempo di carenza

Il tempo di carenza è il tempo massimo che può trascorrere sul sensore tra

l'azionamento dei due contatti del sensore.

Stato di sicurezza

L'uscita di sicurezza è aperta ovvero ad alta impedenza.

8 Dati tecnici

Vedere Dati tecnici a partire da pagina 13.

9 Montaggio

- Il montaggio dell'unità di valutazione per la sicurezza è consentito solo quando

non è applicata tensione.

- Montaggio solo in ambiente protetto da polvere e umidità.

- Limitare la lunghezza della linea a max. 30 m.

- Montare l'unità di valutazione per la sicurezza nell'armadio elettrico su una

guida DIN (DIN EN 60715 TH35).

L'unità di valutazione per la sicurezza è fissata.

- Collegare l'unità di valutazione per la sicurezza, vedere Dati tecnici da

pagina 13.

- Assicurarsi che vengano utilizzati i fusibili prescritti, vedere Dati tecnici da

pagina 13.

- Se un ingresso di sicurezza rimane libero:

Assicurarsi che i contatti NO di questo ingresso di sicurezza siano ponticellati.

10 Collegamento elettrico

- Il collegamento elettrico è consentito solo quando non è applicata tensione.

- Assicurarsi che vengano assolutamente rispettate le specifiche descritte nei

Dati tecnici.

Per il collegamento di un sensore deve essere utilizzata la tensione di

alimentazione del sensore (+) e (-) dei morsetti indicati nei Dati tecnici.

Assegnazione dei morsetti

NOTA

Un isolamento protettivo completo a norma DIN EN 61140 è garantito quando

il dispositivo è installato per l'esercizio all'interno di un armadio elettrico.

11 Messa in funzione

In libera successione:

- Azionare i sensori di sicurezza.

- Applicare la tensione di esercizio.

L'unità di valutazione per la sicurezza è pronta all'uso.

L'unità di valutazione per la sicurezza collega direttamente l'uscita di

sicurezza.

NOTA

Assicurarsi che l'ingresso EDM sia cablato correttamente.

NOTA

Dopo la prima messa in funzione di un'unità di valutazione per la sicurezza

occorre eseguire una convalida completa in conformità alle norme pertinenti.

12 Manutenzione

Il controllo di ciascun circuito di sicurezza deve essere eseguito in conformità

alle norme nazionali vigenti entro i termini previsti ad opera di personale

specializzato adeguatamente istruito e autorizzato.

(Suggerimento: se non è disponibile una regolamentazione applicabile a

livello nazionale, eseguire il controllo funzionale a seconda delle applicazioni

in conformità alla norma EN ISO 14119.)

13 Eliminazione dei guasti

Segnalazione di singoli errori

Stato di

pronto per

l'uso

Ingres-

so di

sicu-

rezza 1

Ingres-

so di

sicu-

rezza 2

Ingres-

so di

sicu-

rezza 3

Ingres-

so di

sicu-

rezza 4

Uscita di sicurezza

Posi-

zione

Morsetto

Mor-

setto 8

Mor-

setto 12

Mor-

setto 15

Mor-

setto 19

Morsetto

Indica-

tore LED

1 x verde 1 x rosso 1 x verde

LED

spento

SAE non

pronto per

l'uso

Ingresso di sicurezza non attivato Uscita di

sicurezza

chiusa

Uscita di

sicurezza

non

chiusa

LED

lam-

peggia

È stato

rilevato un

errore,

vedere Eli-

minazione

dei guasti

Ingresso di sicurezza azionato

ametà

——

LED

acceso

SAE pronto

per l'uso

Ingresso di sicurezza azionato Uscita di

sicurezza

non

chiusa

Uscita di

sicurezza

chiusa

Pericolo

Pericolo di morte per scossa elettrica!

Assicurarsi che l'unità di valutazione per la sicurezza venga

montata e messa in funzione solo da personale specializzato,

adeguatamente istruito e autorizzato.

Componenti Morsetto Significato

Ingresso di sicurezza 1 6-9 Possibilità di collegamento:

Sensori con sistema a contatti NO/NC

Ingresso di sicurezza 2 10-13

Ingresso di sicurezza 3 14-17

Ingresso di sicurezza 4 18-21

Uscita di sicurezza 3-4 Commuta in funzione di:

- Ingresso di sicurezza 1-4

- Ingresso EDM

EDM 22-23 Monitoraggio di relè esterni.

Se non si utilizzano relè esterni, questo

ingresso deve essere ponticellato!

Uscita di controllo 24-26 Non adatto a funzioni di sicurezza!

Commuta in funzione di:

- Ingresso di sicurezza 1-4

- Ingresso EDM

Tensione di esercizio 1-2 24 V AC/DC

Pericolo

Pericolo di morte per scossa elettrica!

Assicurarsi che l'unità di valutazione per la sicurezza venga

montata e messa in funzione solo da personale specializzato,

adeguatamente istruito e autorizzato.

Errore rilevato Codice di lampeggiamento dei

LED pronto per l'uso

Indicatore

Errore ingresso

EDM

1 impulso di

lampeggiamento

Errore tempo di

carenza

2 impulsi di

lampeggiamento

Sovratensione o

sottotensione

interna

3 impulsi di

lampeggiamento

Temperatura nel

dispositivi al di fuori

dell'intervallo

consentito

4 impulsi di

lampeggiamento

Guasto interno

dell'apparecchio

5 impulsi di

lampeggiamento

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 10/16

4621273E

LED in caso di errore tempo di carenza

LED in caso di errore, escluso errore tempo di carenza

NOTA

Non tutti gli errori vengono segnalati con un codice di lampeggiamento verso

l'esterno.

Ripristinare lo stato di pronto per l'uso.

Se l'uscita di sicurezza è stata disattivata da un contatto di un sensore scattato:

- Accertarsi che il relè esterno collegato sia diseccitato.

- Accertarsi che nel sensore corrispondente il contatto NO sia aperto e il

contatto NC sia chiuso.

- Chiudere il contatto sull'ingresso contatto NO sensore corrispondente.

- Aprire il contatto sull'ingresso contatto NC sensore corrispondente entro il

tempo di carenza.

L'unità di valutazione per la sicurezza esegue un controllo interno.

L'unità di valutazione per la sicurezza verifica se il relè esterno collegato è

diseccitato.

Se il controllo dà esito positivo, l'unità di valutazione per la sicurezza attiva

l'uscita di sicurezza.

L'unità di valutazione per la sicurezza è pronta all'uso.

L'uscita di sicurezza rimane disattivata

- Controllare i collegamenti alle entrate e alle uscite:

Tensione di esercizio

Sensori collegati

Relè collegato

Collegamenti alle entrate e alle uscite corretti: Sostituire l'unità di valutazione

per la sicurezza.

14 Smontaggio

Smontare l'unità di valutazione per la sicurezza solo in presenza di tensione.

15 Smaltimento

Smaltire l'imballo e le parti consumate secondo le disposizioni del paese in cui

viene installato l'apparecchio.

Il simbolo del bidone barrato da una croce significa che, quando il

prodotto raggiunge la fine della sua durata utile, deve essere raccolto

separatamente dagli altri rifiuti in ottemperanza alla Direttiva 2012/19/UE.

Per ulteriori informazioni, contattare elobau o il proprio rivenditore locale.

Unidad de control de seguridad 4621273E

Traducción del manual original de instrucciones

Índice

1 Acerca de este manual de instrucciones............................................10

2 Uso adecuado ....................................................................................10

3 Homologaciones.................................................................................10

4 Indicaciones de seguridad..................................................................10

5 Advertencia de uso incorrecto ............................................................11

6 Exclusión de responsabilidad.............................................................11

7 Funcionamiento..................................................................................11

8 Datos técnicos....................................................................................11

9 Montaje...............................................................................................11

10 Conexión eléctrica ..............................................................................11

11 Puesta en servicio ..............................................................................12

12 Mantenimiento....................................................................................12

13 Solución de anomalías .......................................................................12

14 Desmontaje ........................................................................................12

15 Eliminación de desechos....................................................................12

Declaración de conformidad .........................................................................17

1 Acerca de este manual de instrucciones

Válido para:

- 4621273E

El manual de instrucciones debe ponerse a disposición de la persona

encargada de la unidad de control de seguridad.

El manual de instrucciones debe guardarse de forma que conserve su

legibilidad y se pueda acceder al mismo.

Significado de los símbolos empleados:

2 Uso adecuado

La unidad de control de seguridad sirve para asumir funciones de seguridad

como parte de una instalación completa o una máquina.

Para ello, se supervisan las señales de los sensores de seguridad. El producto

solo puede utilizarse como se describe a continuación.

3 Homologaciones

4 Indicaciones de seguridad

LED BTR LED

SE1

LED

SE2

LED

SE3

LED

SE4

LED

rosso

LED

verde

Errore tem-

po di caren-

za SE1

Codice di lampeg-

giamento per errore

tempo di carenza

lam-

peg-

gia

OFF OFF OFF ON OFF

Errore tem-

po di caren-

za SE2

Codice di lampeg-

giamento per errore

tempo di carenza

OFF lam-

peg-

gia

OFF OFF ON OFF

Errore tem-

po di caren-

za SE3

Codice di lampeg-

giamento per errore

tempo di carenza

OFF OFF lam-

peg-

gia

OFF ON OFF

Errore tem-

po di caren-

za SE4

Codice di lampeg-

giamento per errore

tempo di carenza

OFF OFF OFF lam-

peg-

gia

ON OFF

LED BTR LED

SE1

LED

SE2

LED

SE3

LED

SE4

LED

rosso

LED

verde

Codice di lampeggiamento per

errore rilevato

OFF OFF OFF OFF ON OFF

Advertencia

En caso de no observancia, pueden producirse averías o

fallos en el funcionamiento.

En caso de no observancia, la consecuencia pueden ser

daños personales y/o materiales.

[AUXILIARY DEVICE]

E334998

- Asegurar que solo personal formado y autorizado monta y pone

en marcha la unidad de control de seguridad.

- Instalar y poner el aparato en servicio solo si se ha leído y

entendido el manual de instrucciones y si se está familiarizado

con las normas vigentes sobre seguridad laboral y prevención

de accidentes.

- Asegurar que se utilizan los fusibles correspondientes (ver

datos técnicos). Nunca puentear o reparar los fusibles.

SPA

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 11/16

4621273E

5 Advertencia de uso incorrecto

6 Exclusión de responsabilidad

No asumimos ninguna responsabilidad en caso de daños y averías que surjan

por no tener en cuenta las indicaciones de este manual. El fabricante no

asumirá ninguna responsabilidad en caso de daños que surjan por el uso de

piezas de repuesto o accesorios no autorizados por el fabricante.

Por motivos de seguridad está prohibido realizar cambios, reparaciones y

modificaciones sin contar con la autorización respectiva. El fabricante no

asume ninguna responsabilidad por los daños que se produzcan.

7 Funcionamiento

La unidad de control de seguridad supervisa los sensores conectados

equipados con un contacto NA o NC.

La secuencia de conexión de los contactos no es relevante.

La unidad de control de seguridad conmuta su salida de seguridad en función

de los estados de servicio de los sensores conectados y de los contactores

externos conectados.

En las situaciones que se indican a continuación, la unidad de control

de seguridad interconecta la salida de seguridad:

- Los sensores están accionados correctamente.

- Los contactos de respuesta de los contactores externos están cerrados.

En las situaciones que se indican a continuación, la unidad de control

de seguridad desconecta la salida de seguridad:

- Si se abre un contacto NA de un sensor conectado.

- Si se cierra el contacto NC de un sensor conectado.

- Si hay un fallo (la unidad de control de seguridad o un sensor conectado

están defectuosos).

La salida de control de los bornes (24 bis 26) señaliza el estado de la

salida de seguridad:

- Cuando la salida de seguridad está cerrada, los contactos 25 y 26 están

cerrados.

- Cuando la salida de seguridad está abierta, los contactos 24 y 26 están

cerrados.

Indicadores LED

Tiempo de respuesta

El tiempo de respuesta es el tiempo máximo que puede transcurrir en un

sensor mientras se activan los dos contactos del sensor.

Estado seguro

La salida de seguridad está abierta o presenta una alta resistencia óhmica.

8 Datos técnicos

Véanse los datos técnicos a partir de la página 13.

9Montaje

- El montaje de la unidad de control de seguridad solo es admisible si el aparato

está sin tensión.

- El montaje solo debe realizarse en un espacio de montaje protegido del polvo y

la humedad.

- La longitud de los cables de las conexiones debe limitarse a un máximo de

30 m.

- Ubicar la unidad de control de seguridad en el armario de distribución en un

carril DIN (DIN EN 60715 TH35).

La unidad de control de seguridad está fijada.

- Conectar la unidad de control de seguridad, véanse los datos técnicos a partir

de la página 13.

- Asegurarse de que se utilicen los fusibles especificados, véanse los datos

técnicos a partir de la página 13.

- Si la entrada de seguridad permanece libre:

Es preciso cerciorarse de que los contactos de trabajo de esa entrada de

seguridad sean puenteados.

10 Conexión eléctrica

- La conexión eléctrica solo es admisible si el aparato está sin tensión.

- Asegurarse de que se respetan las especificaciones descritas en los datos

técnicos.

Al conectar un sensor, debe utilizarse la tensión de alimentación del sensor (+) y

(-) de los bornes indicados en los datos técnicos.

- Solo utilizar la unidad de control de seguridad en estado intacto.

- Asegurar que la unidad de control de seguridad solo se utiliza

para proteger de peligros.

- Asegurar que se cumplen todos los reglamentos de seguridad

vigentes de la máquina respectiva.

- Asegurar que se cumplen todas las directivas europeas y leyes/

directivas nacionales vigentes.

- Asegurar que la salida de control solamente sea usada para

señalar el estado de servicio de la unidad de control de seguridad.

- No existen riesgos residuales conocidos si se tienen en cuenta

todas las indicaciones de este manual de instrucciones.

- En caso de manipulación o uso no adecuados o contrarios a lo

estipulado, el uso de la unidad de control de seguridad no

excluye peligros para personas o daños en piezas de la

máquina o la instalación.

Rogamos tenga en cuenta también las indicaciones a este

respecto de ISO 14119.

- Es preciso cerciorarse de que los componentes externos no

causen crestas de corriente o de tensión superiores a los datos

eléctricos de la unidad de control de seguridad indicados. Los

picos de corriente o tensión son causados, por ejemplo, por

cargas capacitivas o inductivas.

- Si se sobrepasan los datos eléctricos de la unidad de control de

seguridad (p. ej., en caso de cableado defectuoso o de cortocir-

cuitos), esta puede dañarse de forma irreparable. Además, si no

se tienen en cuenta estos datos, podría reducirse la vida útil del

aparato.

Disposi-

ción de

servicio

Entra-

da de

seguri-

dad 1

Entra-

da de

seguri-

dad 2

Entra-

da de

seguri-

dad 3

Entra-

da de

seguri-

dad 4

Salida de

seguridad

Posición Borne

Borne

Indica-

dor LED

1 x

verde

1 x

rojo

1 x

verde

LED

apagado

Unidad de

control de

seguridad

no prepa-

rada

Entrada de seguridad no accionada Salidade

seguri-

dad

cerrada

Salidade

seguri-

dad no

cerrada

LED

parpa-

deando

Se ha detec-

tado un

error, véase

Solución de

anomalías

Entrada de seguridad

medio accionada

——

LED ilu-

minado

Unidad de

control de

seguridad

preparada

Entrada de seguridad accionada Salidade

seguri-

dad no

cerrada

Salidade

seguri-

dad

cerrada

Peligro

¡Riesgo de muerte por electrocución!

Asegurar que solo personal formado y autorizado monta y

pone en marcha la unidad de control de seguridad.

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 12/16

4621273E

Disposición de bornes

INDICACIÓN

Cuando el equipo se utiliza instalado dentro de un armario de distribución, se

obtiene un aislamiento de protección completo de conformidad con

DIN EN 61140.

11 Puesta en servicio

En cualquier orden de secuencia:

- Activar sensores de seguridad.

- Conectar la tensión de servicio.

La unidad de control de seguridad está lista.

La unidad de control de seguridad interconecta la salida de seguridad.

INDICACIÓN

Asegurarse de que la entrada EDM esté conectada correctamente.

INDICACIÓN

Tras poner en marcha una unidad de control de seguridad por primera vez,

debe realizarse una validación completa conforme a las normas vigentes.

12 Mantenimiento

Personal autorizado y con la debida formación especializada debe realizar

una comprobación de cada circuito de seguridad conforme a las normativas

nacionales en vigor dentro de los plazos en ellas exigidos.

(Recomendación: si no se dispone de ninguna normativa nacional en vigor, la

comprobación del funcionamiento se deberá realizar con arreglo a las aplica-

ciones según EN ISO 14119).

13 Solución de anomalías

Señalización de errores individuales

LED en caso de error de tiempo de respuesta

LED en caso de error no relacionado con el tiempo de respuesta

INDICACIÓN

No todos los errores se señalizan al exterior por medio de un código de

parpadeo.

Restablecer la disposición de servicio.

Si la salida de seguridad se ha abierto debido al disparo de un contacto de un

sensor:

- Asegurarse de que se haya disparado el contactor externo conectado.

- Asegurarse de que el contacto NA del sensor correspondiente esté abierto

y el contacto NC esté cerrado.

- Cerrar el contacto en la entrada correspondiente del contacto NA del sensor.

- Abrir el contacto en la entrada correspondiente del contacto NC del sensor

dentro del tiempo de respuesta.

La unidad de control de seguridad realiza una comprobación interna.

La unidad de control de seguridad comprueba si se ha disparado el contactor

externo conectado.

Una vez que la comprobación ha finalizado correctamente, la unidad de

control de seguridad interconecta la salida de seguridad.

La unidad de control de seguridad está lista.

La salida de seguridad permanece abierta

- Comprobar las conexiones de entrada y salida:

Tensión de servicio

Sensores conectados

Contactor conectado

Conexiones de entrada y salida correctas: Cambiar la unidad de control de

seguridad.

14 Desmontaje

La unidad de control de seguridad solo debe desmontarse sin tensión.

15 Eliminación de desechos

Deseche el embalaje y piezas usadas de acuerdo con los reglamentos del

país en el que se instalará el dispositivo.

El símbolo del cubo de la basura tachado indica que, una vez que llega

al final de su vida útil, el producto debe desecharse por separado del

resto de los residuos de conformidad con la directiva n.º 2012/19/UE.

Si desea más información, póngase en contacto con elobau o con su

distribuidor local.

Componente Borne Significado

Entrada de seguridad 1 6-9 Posibilidades de conexión:

Sensores con sistema contacto NA/NC

Entrada de seguridad 2 10-13

Entrada de seguridad 3 14-17

Entrada de seguridad 4 18-21

Salida de seguridad 3-4 Conmuta en función de:

- Entrada de seguridad 1-4

- Entrada EDM

EDM 22-23 Supervisión de contactores externos.

Si no se utilizan contactores externos, se

debe puentear esta entrada.

Salida de control 24-26 ¡No apto para funciones de seguridad!

Conmuta en función de:

- Entrada de seguridad 1-4

- Entrada EDM

Tensión de servicio 1-2 24 V AC/DC

Peligro

¡Riesgo de muerte por electrocución!

Asegurar que solo personal formado y autorizado monta y

pone en marcha la unidad de control de seguridad.

Error detectado Código de parpadeo del LED de

disposición de servicio

Indicación

Error en la entrada

EDM

1 parpadeo

Error de tiempo de

respuesta

2 parpadeos

Tensión interna por

encima o por debajo de

los límites

3 parpadeos

Temperatura del

equipo fuera del rango

admisible

4 parpadeos

Error interno en el

equipo

5 parpadeos

LED de disposi-

ción de servicio

LED

ES1

LED

ES2

LED

ES3

LED

ES4

LED

rojo

LED

verde

Error de

tiempo de

respuesta

ES1

Código de

parpadeo para el

error de tiempo de

respuesta

Parpa-

dea

Apa-

gado

Apa-

gado

Apa-

gado

Encen-

dido

Apa-

gado

Error de

tiempo de

respuesta

ES2

Código de

parpadeo para el

error de tiempo de

respuesta

Apa-

gado

Parpa-

dea

Apa-

gado

Apa-

gado

Encen-

dido

Apa-

gado

Error de

tiempo de

respuesta

ES3

Código de

parpadeo para el

error de tiempo de

respuesta

Apa-

gado

Apa-

gado

Parpa-

dea

Apa-

gado

Encen-

dido

Apa-

gado

Error de

tiempo de

respuesta

ES4

Código de

parpadeo para el

error de tiempo de

respuesta

Apa-

gado

Apa-

gado

Apa-

gado

Parpa-

dea

Encen-

dido

Apa-

gado

LED de disposición de

servicio

LED

ES1

LED

ES2

LED

ES3

LED

ES4

LED

rojo

LED

verde

Código de parpadeo de los

errores detectados

Apaga-

Encen-

dido

Apaga-

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 13/16

4621273E

Technische Daten / Technical specifications / Caractéristiques techniques / Specifiche tecniche / Datos técnicos

Elektrische Kennwerte Electrical characteristics Valeur caractéristiques électriques Dati caratteristici elettrici Características eléctricas Wert/Value/Valeur/

Valore/Valor

Schaltspannung min.

am Sicherheitsausgang DC

Minimum switching voltage at

safety output DC

Tension de commutation min. au niveau

de la sortie de sécurité CC

Tensione di commutazione min. su

uscita di sicurezza DC

Tensión de conmutación mín. en la

salida de seguridad DC VDC 10

Schaltspannung max.

am Sicherheitsausgang DC

Maximum switching voltage at

safety output DC

Tension de commutation max. au

niveau de la sortie de sécurité CC

Tensione di commutazione max. su

uscita di sicurezza DC

Tensión de conmutación máx. en la

salida de seguridad DC VDC 30

Schaltspannung max.

am Kontrollausgang DC

Maximum switching voltage at

control output DC

Tension de commutation max. au

niveau de la sortie de contrôle CC

Tensione di commutazione max. su

uscita di controllo DC

Tensión de conmutación máx. en la

salida de control DC VDC 30

Schaltspannung min.

am Sicherheitsausgang AC

Minimum switching voltage at

safety output AC

Tension de commutation min. au niveau

de la sortie de sécurité CA

Tensione di commutazione min. su

uscita di sicurezza AC

Tensión de conmutación mín. en la

salida de seguridad AC VAC 10

Schaltspannung max.

am Sicherheitsausgang AC

Maximum switching voltage at

safety output AC

Tension de commutation max. au

niveau de la sortie de sécurité CA

Tensione di commutazione max. su

uscita di sicurezza AC

Tensión de conmutación máx. en la

salida de seguridad AC VAC 250

Schaltspannung max.

am Kontrollausgang AC

Maximum switching voltage at

control output AC

Tension de commutation max. au

niveau de la sortie de contrôle CA

Tensione di commutazione max. su

uscita di controllo AC

Tensión de conmutación máx. en la

salida de control AC VAC 250

Schaltstrom min.

am Sicherheitsausgang

Minimum switching current at

safety output

Courant de commutation min. au niveau

de la sortie de sécurité

Corrente di commutazione min. su

uscita di sicurezza

Corriente de conmutación mín. en la

salida de seguridad A0,01

Schaltstrom max.

am Sicherheitsausgang

Maximum switching current at

safety output

Courant de commutation max. au

niveau de la sortie de sécurité

Corrente di commutazione max. su

uscita di sicurezza

Corriente de conmutación máx. en la

salida de seguridad A 4

Schaltstrom max.

am Kontrollausgang

Maximum switching voltage at

control output

Courant de commutation max. au

niveau de la sortie de contrôle

Corrente di commutazione max. su

uscita di controllo

Corriente de conmutación máx. en la

salida de control A3

Schaltleistung min.

am Sicherheitsausgang W

Minimum switching power at

safety output W

Puissance de commutation min. au

niveau de la sortie de sécurité W

Potenza di commutazione min. su

uscita di sicurezza W

Potencia de conmutación mín. en la

salida de seguridad W W0,1

Schaltleistung max.

am Sicherheitsausgang W

Maximum switching power at

safety output W

Puissance de commutation max. au

niveau de la sortie de sécurité W

Potenza di commutazione max. su

uscita di sicurezza W

Potencia de conmutación máx. en la

salida de seguridad W W120

Schaltleistung max.

am Kontrollausgang W

Maximum switching power at

control output W

Puissance de commutation max. au

niveau de la sortie de contrôle W

Potenza di commutazione max. su

uscita di controllo W

Potencia de conmutación máx. en la

salida de control W W90

Schaltleistung min.

am Sicherheitsausgang VA

Minimum switching power at

safety output VA

Puissance de commutation min. au

niveau de la sortie de sécurité VA

Potenza di commutazione min. su

uscita di sicurezza VA

Potencia de conmutación mín. en la

salida de seguridad VA VA 0,1

Schaltleistung max.

am Sicherheitsausgang VA

Maximum switching power at

safety output VA

Puissance de commutation max. au

niveau de la sortie de sécurité VA

Potenza di commutazione max. su

uscita di sicurezza VA

Potencia de conmutación máx. en la

salida de seguridad VA VA 1000

Schaltleistung max.

am Kontrollausgang VA

Maximum switching power at

control output VA

Puissance de commutation max. au

niveau de la sortie de contrôle VA

Potenza di commutazione max. su

uscita di controllo VA

Potencia de conmutación máx. en la

salida de control VA VA 750

Sensorsystem Sensor system Système de capteurs Sistema di sensori Sistema de sensor NO / NC

Systemreaktionszeit Einschalten

max.

System reaction time at activa-

tion, max.

Temps de réaction système activation

max.

Tempo di reazione del sistema

accensione max.

Tiempo de reacción máx. del sistema

en el encendido ms 100

Systemreaktionszeit Einschalten bei

Anlegen der UBmax.

System reaction time at activa-

tion when UBis applied, max.

Temps de réaction système activation

lors de l'application de UBmax.

Tempo di reazione del sistema accen-

sione all'applicazione di UBmax.

Tiempo de reacción máx. del sistema

en el encendido al aplicar UBms 450

Karenzzeit Einschalten Waiting period for activation Temps d'attente activation Tempo di carenza accensione Tiempo de respuesta en el encendido s 10

Schaltfrequenz max. Maximum switching frequency Fréquence de commutation max. Frequenza di commutazione max. Frecuencia de conmutación máx. Hz 0,1

Anzahl Sicherheitsausgänge Relais Number of safety outputs of relay Nombre de sorties de sécurité relais Numero di uscite di sicurezza relè Número de salidas de seguridad de relé 1

Anzahl Kontrollausgänge Relais Number of control outputs of

relay

Nombre de sorties de contrôle relais Numero di uscite di controllo relè Número de salidas de control de relé 1

Anzahl redundante

Sicherheitseingänge

Number of redundant safety

inputs

Nombre d'entrées de sécurité

redondantes

Numero di ingressi di sicurezza

ridondanti

Número de entradas de seguridad

redundantes 4

Stoppkategorie 0 Stop category 0 Catégorie d'arrêt 0 Categoria di arresto 0 Categoría de parada 0 

EDM-Eingang EDM input Entrée EDM Ingresso EDM Entrada EDM 

Gebrauchskategorie Utilization category Catégorie d’utilisation Categoria d'utilizzo Categoría de uso AC-15:

230 VAC / 1 A

DC-13:

24 VDC / 1,2 A

Max. Anzahl der Schaltspiele bei

0,5 A Schaltstrom (ohmsche Last)

am Kontrollausgang

Max. number of switching

cycles at 0.5 A switching

current (resistive load) at

control output

Nombre max. de cycles de commutation

avec un courant de commutation de 0,5 A

(charge ohmique) au niveau de la sortie

de contrôle

Numero max. di cicli di commuta-

zione con corrente di commutazione

pari a 0,5 A (carico ohmico)

sull'uscita di controllo

Cantidad máxima de ciclos con corriente

de conmutación 0,5 A (carga resistiva)

en la salida de control 3,7 x 10^5

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 14/16

4621273E

Ratings for UL approval

#1 An external UL248 listed fuse max. 1 A suitable for the voltage involved is required.

Connection:

Conductors "Cu only" and temperature rating 60/75

Max. Anzahl der Schaltspiele bei 3 A

Schaltstrom (ohmsche Last)

am Kontrollausgang

Max. number of switching

cycles at 3 A switching current

(resistive load) at control output

Nombre max. de cycles de commutation

avec un courant de commutation de 3 A

(charge ohmique) au niveau de la sortie

de contrôle

Numero max. di cicli di commuta-

zione con corrente di commutazione

pari a 3 A (carico ohmico) sull'uscita

di controllo

Cantidad máxima de ciclos con corriente

de conmutación 3 A (carga resistiva) en

la salida de control 1,8 x 10^5

Max. Anzahl der Schaltspiele bei

0,5 A Schaltstrom (ohmsche Last)

am Sicherheitsausgang

Max. number of switching

cycles at 0.5 A switching

current (resistive load) at safety

output

Nombre max. de cycles de commutation

avec un courant de commutation de 0,5 A

(charge ohmique) au niveau de la sortie

de sécurité

Numero max. di cicli di commutazione

con corrente di commutazione pari a

0,5 A (carico ohmico) sull'uscita di

sicurezza

Cantidad máxima de ciclos con corriente

de conmutación 0,5 A (carga resistiva)

en la salida de seguridad 3,7 x 10^5

Max. Anzahl der Schaltspiele bei 4 A

Schaltstrom (ohmsche Last)

am Sicherheitsausgang

Max. number of switching

cycles at 4 A switching current

(resistive load) at safety output

Nombre max. de cycles de commutation

avec un courant de commutation de 4 A

(charge ohmique) au niveau de la sortie

de sécurité

Numero max. di cicli di commutazione

con corrente di commutazione pari a

4 A (carico ohmico) sull'uscita di

sicurezza

Cantidad máxima de ciclos con corriente

de conmutación 4 A (carga resistiva) en

la salida de seguridad 1,8 x 10^5

Überspannungskategorie Overvoltage category Catégorie de surtension Categoria di sovratensione Categoría de sobretensión III

Verschmutzungsgrad Pollution degree Degré de pollution Grado di contaminazione Grado de suciedad 2

Betriebsspannung min. DC Min. operating voltage, DC Tension de service min. CC Tensione di esercizio min. DC Tensión de servicio mín. DC VDC 21,6

Betriebsspannung max. DC Max. operating voltage, DC Tension de service max. CC Tensione di esercizio max. DC Tensión de servicio máx. DC VDC 26,4

Betriebsspannung min. AC Min. operating voltage, AC Tension de service min. CA Tensione di esercizio min. AC Tensión de servicio mín. AC VAC 21,6

Betriebsspannung max. AC Max. operating voltage, AC Tension de service max. CA Tensione di esercizio max. AC Tensión de servicio máx. AC VAC 26,4

Sicherung Betriebsspannung,

flink

Operating voltage fuse,

fast-acting

Fusible, tension de service,

rapide

Fusibile tensione di esercizio,

ad attivazione rapida

Fusible de tensión de servicio,

acción rápida 1A

Sicherung Sicherheitsausgang,

träge

Safety output fuse,

slow-acting

Fusible sortie de sécurité,

inerte

Fusibile uscita di sicurezza,

ad attivazione ritardata

Fusible de la salida de seguridad,

acción lenta 4 A

Sicherung Kontrollausgang,

träge

Control output fuse,

slow-acting

Fusible sortie de contrôle,

inerte

Fusibile uscita di controllo,

ad attivazione ritardata

Fusible de la salida de control,

acción lenta 3 A

Stromaufnahme max. Max. current consumption Consommation de courant max. Corrente max. assorbita Consumo de corriente máx. mA 200

Leistungsaufnahme W max. Power consumption W max. Puissance absorbée W max. Potenza max. assorbita W Consumo de potencia W máx. W 5,28

Leistungsaufnahme VA max. Power consumption VA max. Puissance absorbée VA max. Potenza assorbita VA max. Consumo de potencia VA máx. VA 5,28

Querschlusserkennung Short-circuit recognition Détection de courts-circuits transversaux Rilevamento allacciamento incrociato Detección de derivación 

LED-Anzeige LED indicator Affichage à LED Indicatore LED Indicador LED 

Cat. no. Input Sensor input Safety output Control output

4621273E 24 VAC/VDC, 200 mA

Max. 12 VDC Max. 4 A

max. 250 VAC / 24 VDC

Pilot duty, 30 VDC 2 A resistive

Max. 3 A

max. 250 VAC / 30 VDC

General purpose

Umgebungsbedingungen Ambient conditions Conditions ambiantes Condizioni ambientali Condiciones ambientales Wert/Value/Valeur/

Valore/Valor

Schutzart Einzelgerät Protection class of individual device Indice de protection appareil individuel Grado di protezione dispositivo singolo Grado de protección del equipo individual IP20

Schutzart Einzelgerät

im Einbauraum

Protection class of individual

device in installation area

Indice de protection appareil

individuel dans l'espace de montage

Grado di protezione dispositivo

singolo nel locale di installazione

Grado de protección del equipo

individual en el espacio de montaje IP54

Betriebstemperatur min. Operating temperature min. Température de service min. Temperatura di esercizio min. Temperatura mín. de servicio °C 0

Betriebstemperatur max. Operating temperature max. Température de service max. Temperatura di esercizio max. Temperatura máx. de servicio °C 55

Lagertemperatur min. Storage temperature min. Température de stockage min. Temperatura di stoccaggio min. Temperatura mín. de almacenamiento °C -25

Lagertemperatur max. Storage temperature max. Température de stockage max. Temperatura di stoccaggio max. Temperatura máx. de almacenamiento °C 70

Schockfestigkeit Shock resistance Résistance aux chocs Resistenza agli urti Resistencia a choques 30 g / 11 ms

Dauerschockfestigkeit Continuous shock resistance Résistance aux chocs continus Resistenza permanente agli urti Resistencia a choques continuos 10 g / 16 ms

Elektrische Kennwerte Electrical characteristics Valeur caractéristiques électriques Dati caratteristici elettrici Características eléctricas Wert/Value/Valeur/

Valore/Valor

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 15/16

4621273E

Vibration/ Schwingfestigkeit Vibration / vibration resistance Résistance aux vibrations/oscillations Resistenza alle vibrazioni/alle oscilla-

zioni

Resistencia a vibraciones/oscilaciones 10 … 55 Hz;

0,5 mm; 5 g

Relative Luftfeuchtigkeit

(Betauung nicht zulässig)

Relative humidity

(condensation impermissible)

Humidité relative de l'air

(condensation non permise)

Umidità relativa dell'aria

(condensa non consentita)

Humedad relativa del aire

(sin condensación) %5…85

Luftdruck (in Abhängigkeit von der

Höhenlage - Anwendungshöhe

max. 2000 üNHN)

Air pressure (depending on altitude -

application height max. 2000 above

sea level)

Pression d'air (en fonction de l'altitude -

hauteur d'utilisation max. 2000 au-

dessus du niveau de la mer)

Umidità dell'aria (in funzione

dell'altitudine e dell'altezza di

installazione max. 2000 s.l.m.)

Presión del aire (en función de la altitud,

altitud de trabajo máx. 2000 sobre el

nivel del mar)

hPa 860 … 1060

Temperaturänderungsrate (∆tmax) Temp. change rate (∆tmax) Taux de variation de temp. (∆tmax) Tasso di variazione della temp. (∆tmax) Tasa de variación de la temp. (∆tmax) K/min 0,5

Materialinformationen Material information Informations matériaux Dati sul materiale Información sobre los materiales Wert/Value/Valeur/

Valore/Valor

Gehäusematerial PBT GF30 Housing material PBT GF30 Matériau du boîtier PBT GF30 Materiale dell'involucro PBT GF30 Material de la carcasa PBT GF30 

Gehäusefarbe matt schwarz Housing color: matte black Couleur du boîtier noir mat Colore dell'involucro nero opaco Color de la carcasa: negro mate 

Anschluss Connection Raccordement Collegamento Conexión Wert/Value/Valeur/

Valore/Valor

Federzugklemmen Spring-type terminals Bornes à ressort Morsetti a molla Bornes de tensión de resorte 

Min. Anschlussquerschnitt

(starre Leitungen/flexible Leitungen/

flexible Leitungen mit Aderendhülse)

Min. connection cross-section

(rigid lines/flexible lines/flexible

lines with wire-end sleeves)

Section de raccordement min.

(câbles rigides/câbles flexibles/

câbles flexibles avec embout)

Sezione di collegamento min.

(cavi rigidi/cavi flessibili, cavi con

capocorda)

Sección de conexión mín.

(línea rígidas/líneas flexibles/

líneas flexibles con casquillo)

mm² /

AWG 0,14 / 28

Max. Anschlussquerschnitt

(starre Leitungen/flexible Leitungen)

Max. connection cross-section

(rigid lines/flexible lines)

Section de raccordement max.

(câbles rigides/câbles flexibles)

Sezione di collegamento max.

(cavi rigidi/cavi flessibili)

Sección de conexión máx.

(líneas rígidas/líneas flexibles)

mm² /

AWG 2,5 / 14

Max. Anschlussquerschnitt

(flexible Leitungen mit Aderendhülse)

Max. connection cross-section

(flexible lines with wire-end sleeves)

Section de raccordement max.

(câbles flexibles avec embout)

Sezione di collegamento max.

(cavi flessibili con capocorda)

Sección de conexión máx.

(líneas flexibles con casquillo) mm² 1,5

Max. Anzahl der

Leiteranschlusszyklen

Max. number of conductor

connection cycles

Max. nombre de cycles de

raccordement des conducteurs

Max. numero di cicli di collegamento

dei conduttori

Max. número de ciclos de conexión de

conductores 10

Klemmenbelegung Terminal assignment Affectation des bornes Assegnazione dei morsetti Disposición de bornes Wert/Value/Valeur/

Valore/Valor

Betriebsspannung Operating voltage Tension de service Tensione di esercizio Tensión de servicio 1, 2

Sensorversorgung (+) Sensor supply (+) Alimentation des capteurs (+) Alimentazione sensore (+) Alimentación del sensor (+) 6, 10, 17, 21

Sensorversorgung (-) Sensor supply (-) Alimentation des capteurs (-) Alimentazione sensore (-) Alimentación del sensor (-) 9, 13, 14, 18

Sicherheitseingang 1 Safety input 1 Entrée de sécurité 1 Ingresso di sicurezza 1 Entrada de seguridad 1 7, 8

Sicherheitseingang 2 Safety input 2 Entrée de sécurité 2 Ingresso di sicurezza 2 Entrada de seguridad 2 11, 12

Sicherheitseingang 3 Safety input 3 Entrée de sécurité 3 Ingresso di sicurezza 3 Entrada de seguridad 3 15, 16

Sicherheitseingang 4 Safety input 4 Entrée de sécurité 4 Ingresso di sicurezza 4 Entrada de seguridad 4 19, 20

Sicherheitsausgang Safety output Sortie de sécurité Uscita di sicurezza Salida de seguridad 3, 4

EDM-Eingang EDM input Entrée EDM Ingresso EDM Entrada EDM 22, 23

Kontrollausgang Control output Sortie de contrôle Uscita di controllo Salida de control 24, 25, 26

Mechanische Daten Mechanical data Caractéristiques mécaniques Dati meccanici Datos mecánicos Wert/Value/Valeur/

Valore/Valor

Abmessungen Dimensions Dimensions Dimensioni Dimensiones mm 75 x 92 x 47

Montage Assembly Montage Montaggio Montaje Wert/Value/Valeur/

Valore/Valor

Einbaulage: beliebig Installation position: any Position de montage quelconque Posizione di montaggio: a piacere Posición de montaje: cualquiera 

Befestigungsart: Hutschiene Mounting type: top-hat rail Type de fixation : Profilé chapeau Tipo di fissaggio: Guida DIN Tipo de fijación: Carril DIN 

Masse Weight Poids Massa Peso g 250

Umgebungsbedingungen Ambient conditions Conditions ambiantes Condizioni ambientali Condiciones ambientales Wert/Value/Valeur/

Valore/Valor

Art.-Nr./Art. No./Réf./N° art./N° art.: 9010041B01M Version/Version/Version/Versione/Versión: 1.1 Datum/Date/Date/Data/Fecha: 26.06.2019 16/16

4621273E

Sicherheitstechnische Kennwerte Safety characteristics Caractéristiques de sécurité Dati identificativi di sicurezza Características técnicas de

seguridad

Wert/Value/Valeur/

Valore/Valor

PL nach EN ISO 13849-1 PL acc. to EN ISO 13849-1 PL selon EN ISO 13849-1 PL secondo EN ISO 13849-1 PL conforme a EN ISO 13849-1 e

SIL CL nach IEC 62061 SIL CL acc. to IEC 62061 SIL CL selon IEC 62061 SIL CL secondo IEC 62061 SIL CL conforme a IEC 62061 3

PFHDPFHDPFHDPFHDPFHD1/h 5,77 x 10-10

Gebrauchsdauer (in Jahren) Service life (in years) Durée d'utilisation (en années) Durata di utilizzo (in anni) Vida útil (en años) 20

Kategorie nach EN ISO 13849-1 Category acc. to EN ISO 13849-1 Catégorie selon EN ISO 13849-1 Categoria a norma EN ISO 13849-1 Categoría según EN ISO 13849-1 4

Hardware Fehlertoleranz (HFT) Hardware fault tolerance (HFT) Tolérance d'erreur matérielle (HFT) Tolleranza errori hardware (HFT) Tolerancia de error del hardware (HFT) 1

Max. Systemreaktionszeit

Ausschalten

Max. system reaction time at

deactivation

Temps de réaction système max.

coupure

Tempo di reazione del sistema

spegnimento max.

Tiempo de reacción máx. del sistema

en el apagado ms 50

Mechanischer Aufbau / Mechanical design / Construction mécanique / Costruzione meccanica / Estructura mecánica Schaltbild / Schematic diagram / Schéma fonctionnel / Schema / Esquema de conexiones

elobau GmbH & Co. KG

Zeppelinstraße 44

88299 Leutkirch

998H0001K0016

EU-Konformitätserklärung

EU- Declaration of Conformity

Hiermit erklären wir, dass das nachfolgend aufgeführte Produkt aufgrund der Konzipierung

und Bauart den Sicherheits- und Gesundheitsanforderungen der unten genannten EU-

Richtlinien entspricht.

Hereby we officially validate that the below listed component comply with the requirements of the following European Directive because

of their design and construction:

Bezeichnung des Bauteils:

Name of component:

Sicherheitsauswerteeinheit

Beschreibung des Bauteils:

Description of component:

Logikeinheit zur Ausführung einer Sicherheitsfunktion,

im Rahmen der Überwachung von angeschlossenen

berührungslos wirkenden Sicherheitssensoren

Logic unit for performing a safety function,

as part of the monitoring of connected non-contact safety sensors

elobau Artikel-Nr.:

elobau item no.:

4621273E

einschlägige EU-Richtlinien:

Relevant EC-Directives:

harmonisierte Normen:

harmonized standards:

nicht harmonisierte Normen:

not harmonized standards:

Maschinenrichtlinie 2006/42/EG

EMV-Richtlinie 2014/30/EU

RoHS-Richtlinie 2011/65/EU

Machinery Directive 2006/42/EC

EMC Directive 2014/30/EC

RoHS Directive 2011/65/EC

EN 62061:2016 + Cor. :2010 + A 1 :2013 + A2:2015

EN ISO 13849-1:2015

EN ISO 13849-2:2015

EN 61326-1:2013

EN 61000-6-2: 2006

EN 61000-6-3: 2007+ A1: 2011

EN 61326-3-1:2017

Änderungsindex:

Modification Index:

Leutkirch, den 14.05.2019 Sandrina Kratzer

CE-Beauftragte /

EC authorized Representative

Dokumentation-Bevollmächtigte /

Documentation Representative

tzer

Other manuals for 4621273E

Table of contents

Languages:

Popular Network Hardware manuals by other brands

Ubiquiti

Ubiquiti Airmax NBE-M2-400 quick start guide

NETGEAR

NETGEAR M6100 Series Software setup manual

Cyclades

Cyclades AlterPath OnBoard user guide

TP-Link

TP-Link Deco Wi-Fi 6 user guide

Abocom

Abocom CR2000 Specification sheet

IndigoVision

IndigoVision 3000 Series Hardware guide

Memotec

Memotec CX800 Hardware reference manual

Matrix Switch Corporation

Matrix Switch Corporation MSC-HD161AAL product manual

Devolo

Devolo Giga Bridge Installation

evertz

evertz 9625DSK-LGA instruction manual

sensolus

sensolus ZA 3500 installation manual

HP Ethernet Network Interface Card hn230e quick start guide

Campbell

Campbell NL121 user manual

Motorola

Motorola W24 technical information

NETGEAR

NETGEAR WN1000RP installation guide

Iomega

Iomega StorCenter px4-300d Product guide

ATTO Technology

ATTO Technology iPBridge 1550 Specifications

Geutebruck

Geutebruck G-ST 3000+ G3 user manual

elobau 4621273E User manual

Popular Network Hardware manuals by other brands
