elv comfort300 User manual

1
Bedienungsanleitung
Operating Manual

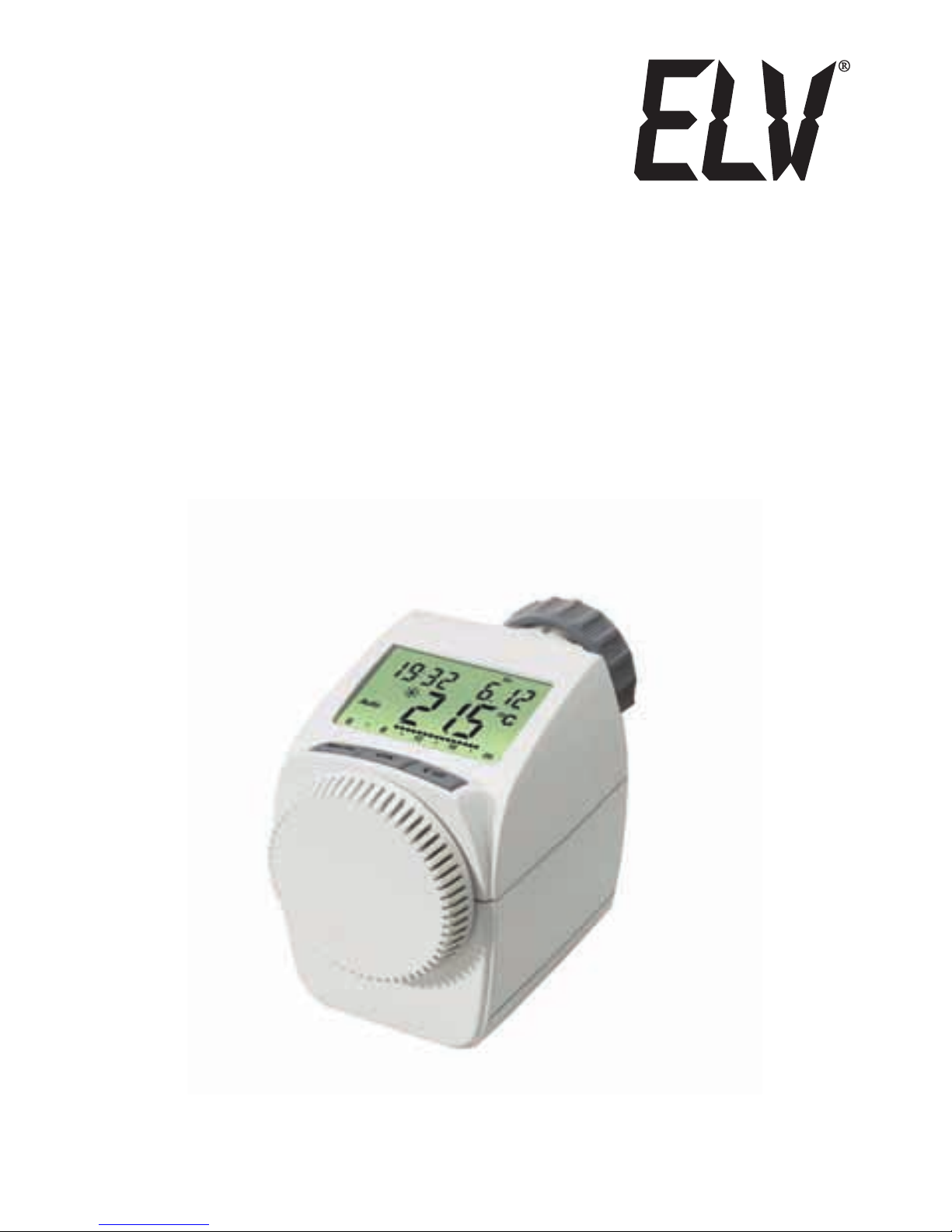

ETH comfort300
Funk-Elektronik-Thermostat
für Heizkörper (S. 2)
Radio electronic thermostat
for radiators (p. 20)
Bedienungsanleitung
ELV Elektronik AG · PF 1000 · D-26787 Leer

2
Inhaltsverzeichnis
1. Bedienung und Display................................................3
2. Bestimmungsgemäßer Einsatz ....................................4
3. Sicherheitshinweis.......................................................4
4. Entsorgungshinweis.....................................................4
5. Allgemeine Funktion ....................................................5
6. (Schritt 1) Batterien einlegen (wechseln)......................5
7. (Schritt 2) Datum und Uhrzeit einstellen ......................6
8. (Schritt 3) Energiespar-Regler montieren.....................7
9. (Schritt 4) Diebstahl-/Sabotageschutz montieren........8
10. Wochenprogramm einstellen .......................................9
11. Wochenprogramm: Beispiele.....................................10
12. Betriebsmodi .............................................................11
13. Konfigurationsmenü...................................................11
14. Display-Inhalt im Normalbetrieb ................................12
15. Anlernen von Funkkomponenten...............................12
16. Ablernen von Funkkomponenten...............................12
17. Betrieb mit Wandthermostat .....................................13
18. Urlaubsfunktion einstellen .........................................13
19. Komfort- und Absenktemperatur...............................14
20. Kindersicherung/Bediensperre ..................................14
21. Heizpause einstellen..................................................14
22. Frostschutzbetrieb einstellen.....................................15
23. Fenster-auf-Funktion .................................................15
24. Offset-Temperatur einstellen......................................16
25. Werkseinstellungen wieder herstellen........................16
26. Fehlerbehebung und Wartung ...................................17
27. Adapterübersicht .......................................................18
28. Hinweise zum Funkbetrieb ........................................19
29. Technische Eigenschaften .........................................19
Lesen Sie diese Anleitung sorgfältig, um das Gerät in Betrieb zu neh-
men. Bewahren Sie die Anleitung zum späteren Nachschlagen auf.
1. Ausgabe Deutsch 08/2010
Dokumentation © 2010 ELV Elektronik AG.
Alle Rechte vorbehalten.
92311, V1.0, www.elv.com

3
A
B
C
D
E
F
G
H
I

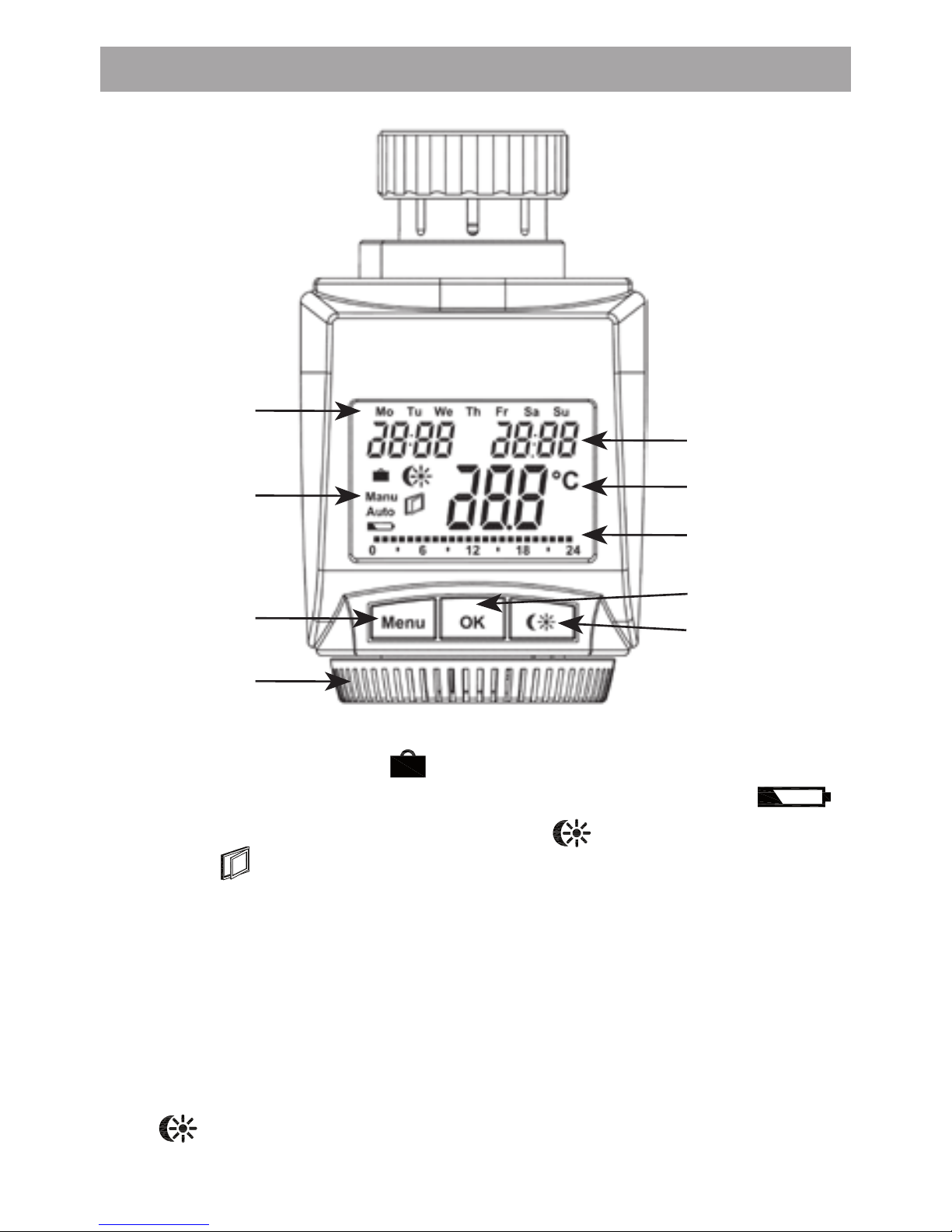

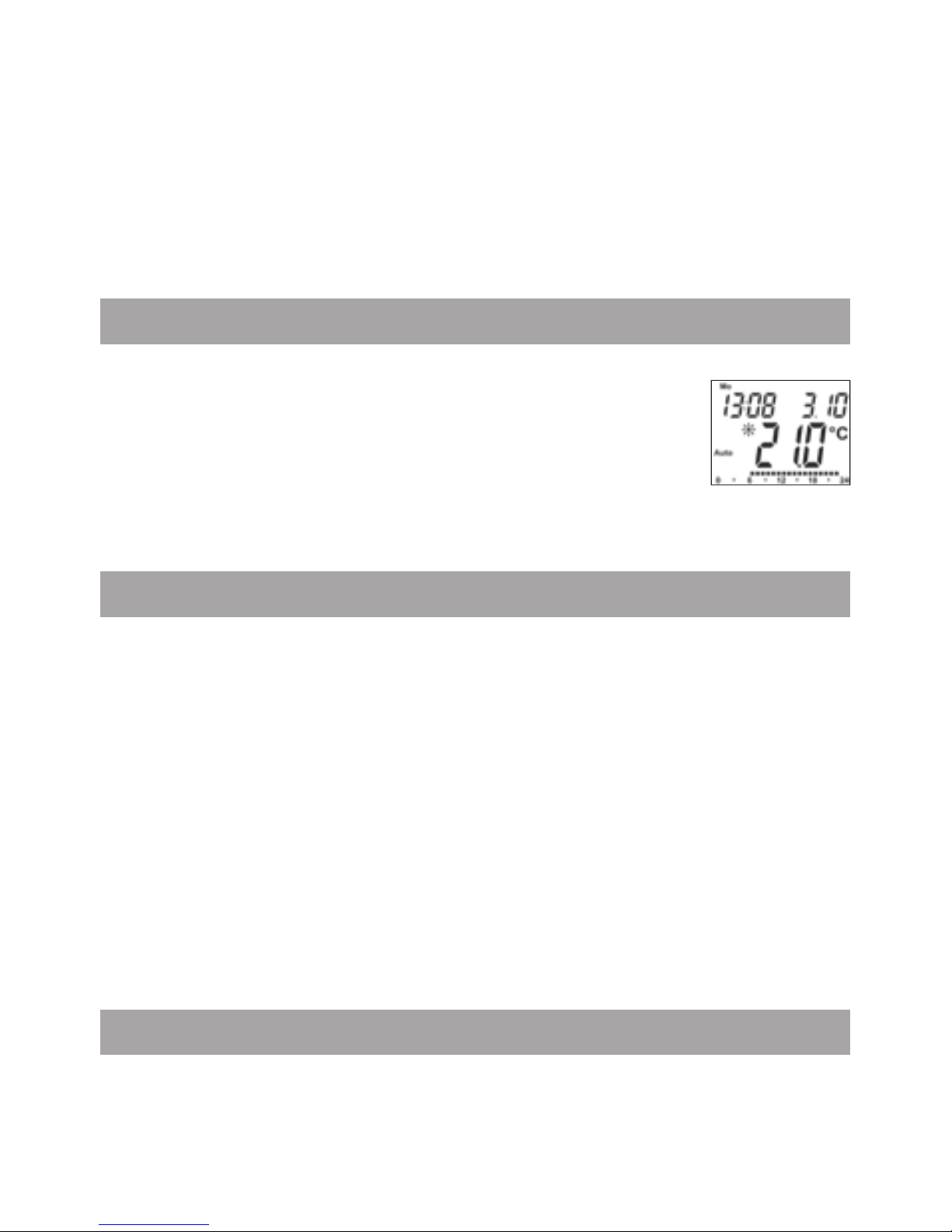

1. Bedienung und Display
A Wochentag
B Urlaubsfunktion ( ), Manueller Betrieb (Manu), Au-
tomatikbetrieb (Auto), Batterie-leer-Symbol ( ),
Absenk-/Komforttemperatur ( ), Fenster-auf-Sym-
bol ( )
C Menü-Taste: Taste länger als 3 Sekunden drücken zum
Öffnen des Konfigurationsmenüs
D Stellrad: Einstellungen vornehmen (z. B. Temperatur)
E Zeit- und Datumsanzeige, Menüpunkte, Funktionen
F Temperaturanzeige, aktuelle Solltemperatur
G eingestellte Schaltzeiträume im Wochenprogramm
H OK-Taste: zum Bestätigen/Speichern, Anlernen
I -Taste: Umschalten zwischen Absenk- und Kom-
forttemperatur

4
2. Bestimmungsgemäßer Einsatz
Der Energiespar-Regler dient zum Regulieren eines gän-
gigen Heizkörperventils. Betreiben Sie das Gerät nur in In-
nenräumen und vermeiden Sie den Einfluss von Feuchtig-
keit, Staub sowie Sonnen- oder Wärmebestrahlung.
Jeder andere Einsatz als in dieser Bedienungsanleitung
beschrieben ist nicht bestimmungsgemäß und führt zu
Garantie- und Haftungsausschluss. Dies gilt auch für Um-
bauten und Veränderungen. Die Geräte sind ausschließlich
für den privaten Gebrauch gedacht.
3. Sicherheitshinweise
Die Geräte sind keine Spielzeuge, erlauben Sie Kindern
nicht damit zu spielen. Verpackungsmaterial nicht achtlos
liegen lassen, dies kann für Kinder zu einem gefährlichen
Spielzeug werden. Öffnen Sie das Gerät nicht, es enthält
keine durch den Anwender zu wartenden Teile. Im Fehler-
fall schicken Sie das Gerät an den Service.
4. Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der
Richtlinie über Elektro- und Elektronik-Altgeräte
über die örtlichen Sammelstellen für Elektronik-
Altgeräte zu entsorgen!
Das CE-Zeichen ist ein Freiverkehrszeichen, das
sich ausschließlich an die Behörden wendet und
keine Zusicherung von Eigenschaften beinhaltet.

5
5. Allgemeine Funktion
Der Energiespar-Regler für Heizkörper regelt zeitgesteuert
die Raumtemperatur. Der Stellantrieb bewegt ein Ventil, um
den Wärmezustrom am Heizkörper zu steuern. Der Reg-
ler passt auf alle gängigen Heizkörperventile. Das große
beleuchtete Display dient zur komfortablen Bedienung.
Über einen Funkempfänger kann das Gerät Befehle von
angelernten Systemkomponenten empfangen. Durch die
Verwendung von Baby-Zellen wird eine Wartung nahezu
unnötig. Der Sabotage- und Diebstahlschutz verhindert
ein unbefugtes Demontieren.
Die Montage erfolgt in 4 einfachen Schritten.
6. (Schritt 1) Batterien einlegen (wechseln)
Batte• riefachdeckel abziehen
2 neue LR14-Batterien (Baby/C) pol-•
ungsrichtig in das Batteriefach einlegen
Batteriefachdeckel wieder aufsetzen•
und einrasten
Die Lebensdauer neuer Alkali-Batterien
beträgt ca. fünf Jahre. Ein Batteriesymbol
() weist darauf hin, dass die Batteri-
en auszutauschen sind. Vor dem Wechseln der Batterien
muss der Diebstahl-/Sabotageschutz demontiert werden.
Nach Entnahme der Batterien sollte bis zum Einlegen der
neuen Batterien ca. 1 Minute gewartet werden. Ein Betrieb
mit Akkus ist nicht möglich.
Normale Batterien dürfen niemals aufgeladen
werden. Es besteht Explosionsgefahr.
Batterien nicht ins Feuer werfen!
Batterien nicht kurzschließen!
Verbrauchte Batterien gehören nicht in
den Hausmüll! Entsorgen Sie diese in
Ihrer örtlichen Batteriesammelstelle!

6
A
C
B
D
7. (Schritt 2) Datum und Uhrzeit einstellen
Wenn Batterien eingelegt oder ausgetauscht werden, wird
nach kurzer Anzeige der Firmware-Versionsnummer auto-
matisch Datum und Uhrzeit abgefragt.
Jahr (B) mit Stellrad (C) einstellen•
Mit OK (D) bestätigen•
Monat (B) mit Stellrad (C) einstellen•
Mit OK (D) bestätigen•
Tag (B) mit Stellrad (C) einstellen•
Mit OK (D) bestätigen•
Stunde (A) mit Stellrad (C) einstellen•
Mit OK (D) bestätigen•
Minute (A) mit Stellrad (C) einstellen•
Mit OK (D) bestätigen•
Während der Eingaben fährt der Motor den Steuerstift
bereits zurück.
Die Anzeige „InS“ mit drehendem „•
∏ “ weist darauf
hin, dass der Motor noch zurückfährt. Sobald der Stell-
antrieb am Ventil montiert werden kann, steht nur „InS“
im Display.
Das Wochenprogramm und andere Einstellungen•
könnenvorderMontageangepasstwerden.Drücken
Sie dazu die Menü-Taste, während in der Anzeige „InS“
steht. Mehr Details finden Sie unter „13. Konfigurati-
onsmenü“.
NachabgeschlossenerProgrammierungstehterneut„InS“•
im Display und die Montage (Schritt 3) kann erfolgen.
Während „InS“ im Display steht, kann bereits vor der
Montage durch kurzen Druck der -Taste die Anlern-
funktion aktiviert werden.

7
8. (Schritt 3) Energiespar-Regler montieren
Der Stellantrieb kann auf alle gängigen Heizungsventile
montiert werden. Ein Ablassen von Wasser oder ein Ein-
griff ins Heizungssystem sind dabei nicht notwendig. Zu-
erst ist der alte Thermostatkopf zu entfernen:

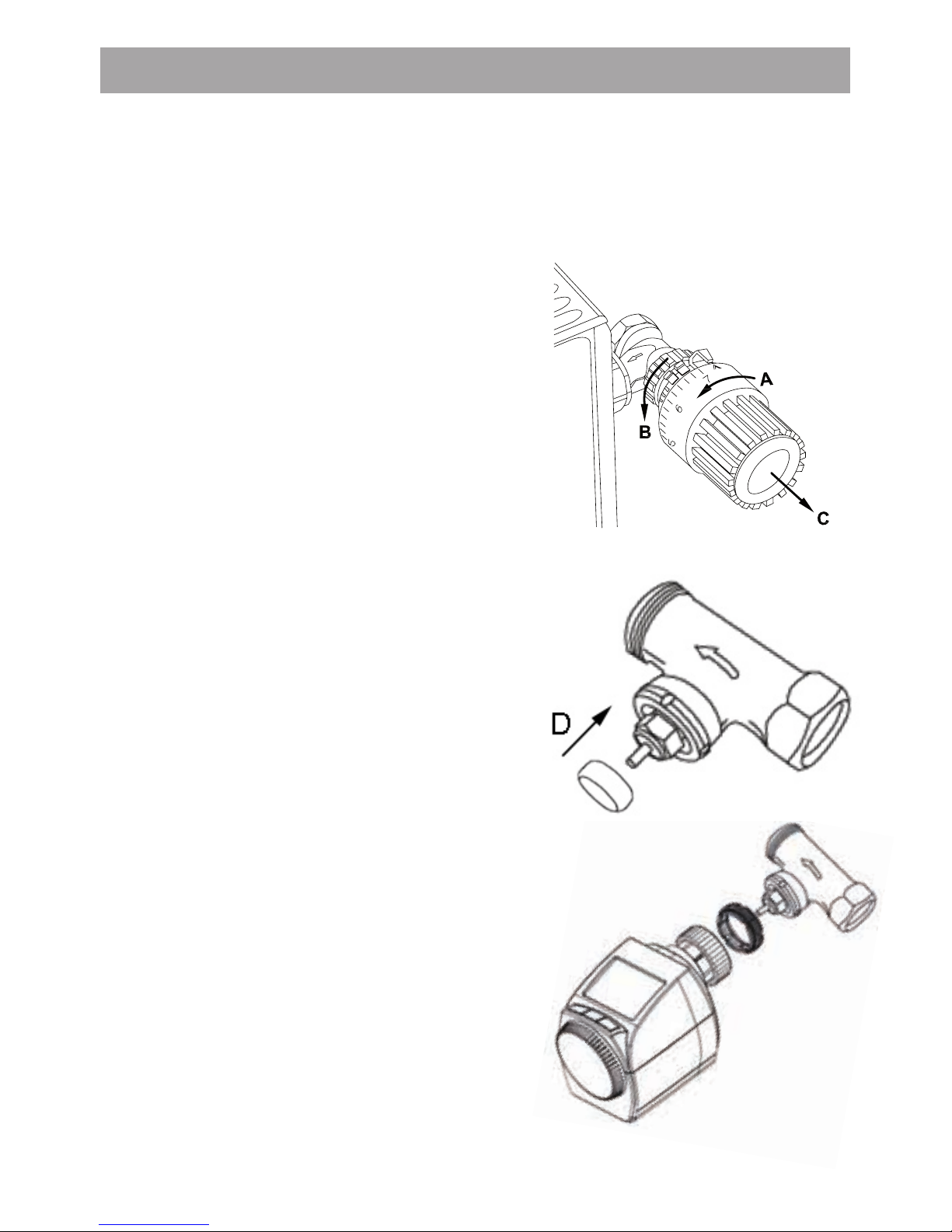

Thermostatkopf bis zum End-•
anschlag nach links drehen (A)
Befestigung des Thermos-•
tatkopfes lösen (B)
Thermostatkopf vom Ventil•
abziehen (C)
Der beiliegende Stützring dient
bei kleinen Ventilanschlüssen
zur stabileren Befestigung des
Energiespar-Reglers.
• Stecken Sie den Stützring auf
den Ventilanschluss (D) auf. Ist
der Ventilanschluss so groß,
dass der Stützring nicht auf-
gesteckt werden kann, ist die
Stabilität ausreichend und der
Stützring wird nicht benötigt.

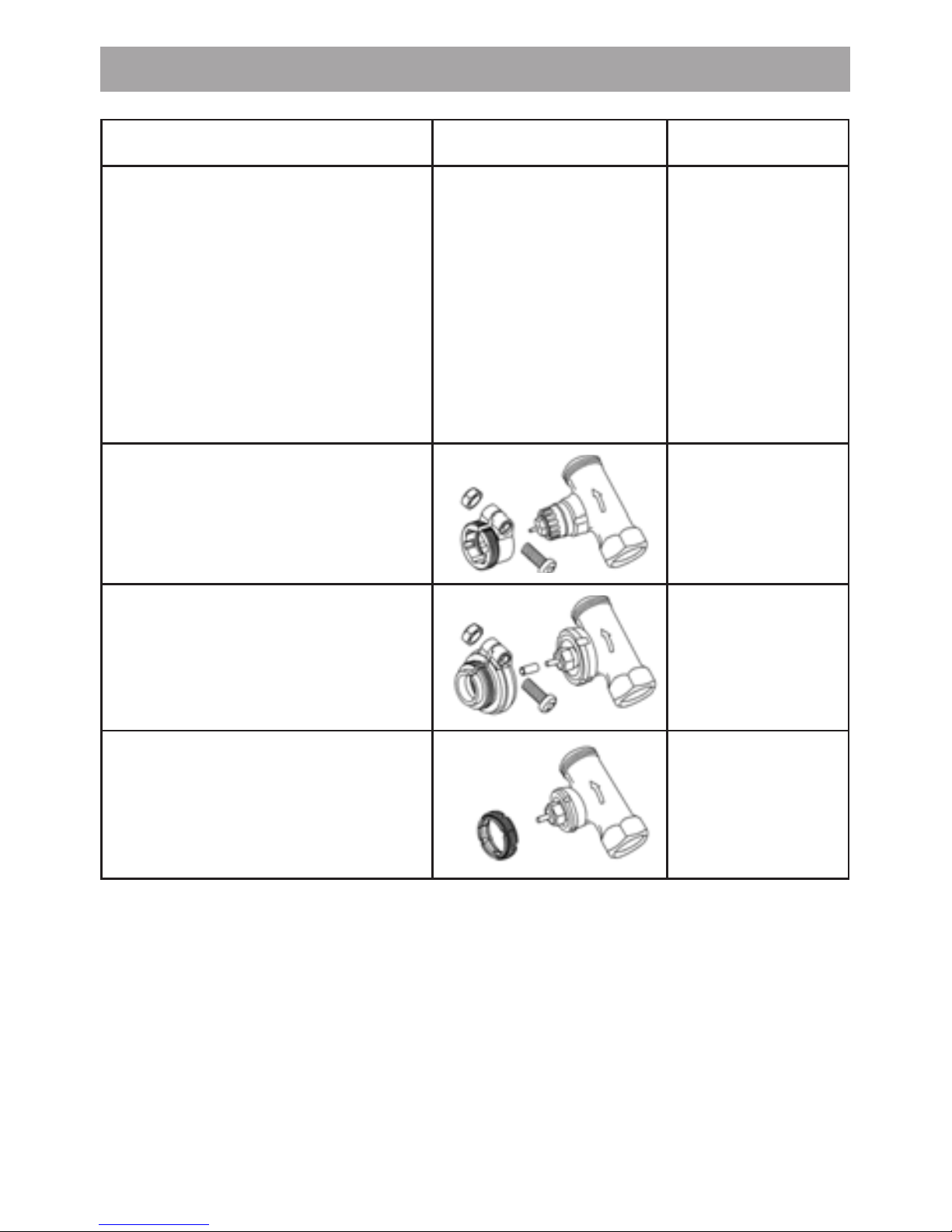

Für einige Ventile ist ein Ad-
apter zu verwenden. Adapter
für Danfoss-Ventile (RA, RAV,
RAVL) liegen bei. Details bitte
der Adapterübersicht (siehe 27)
entnehmen.
Der Adapter ist vollständig auf•
das Ventil aufzurasten. Um
die Adapter RA und RAV weit
genug auseinanderbiegen zu
können, muss ggf. ein Schrau-
bendreher verwendet werden.

8
Beim RAV Adapter ist die mitgelieferte Verlängerung•
auf den Ventilstößel zu stecken.
Die Adapter RA und RAV sind zusätzlich mit der mit-•
gelieferten Schraube und Mutter zu befestigen.
Damit der Energiespar-Regler montiert werden kann, muss
im Display „InS“ stehen. Nach der Montage führt der Stell-
antrieb zur Anpassung ans Ventil eine Adaptierfahrt durch.
Währenddessen wird „AdA“ angezeigt.
Stellantrieb auf Ventil setzen•
Überwurfmutter festziehen•
Im Display steht „InS“, OK-Taste drücken•
DerStellantrieb führteine Adaptierfahrtdurch (im Display•
erscheint „AdA“, keine Bedienung möglich).
Danach ist der Stellantrieb betriebsbereit (Auto-Modus)•
Wurde die Adaptierfahrt vor der Montage eingeleitet
bzw. wird eine Fehlermeldung (F1, F2, F3) angezeigt,
drücken Sie OK und der Motor fährt zurück zur Po-
sition „InS“.
9. (Schritt 4) Diebstahl-/Sabotageschutz montieren
Der Diebstahl-/Sabotageschutz
verhindert das einfache Abbauen
und Stehlen des Funk-Energie-
spar-Reglers und der Batterien.
• Sabotageschutz von unten in
die Führung schieben und ein-
rasten lassen (E). Hiermit wird
das Öffnen des Batteriefachs
verhindert.
• Ober- (F) und Unterschale (G)
auf die Überwurfmutter stecken
und einrasten lassen. Die Stege
(H) der Schalen müssen in die

9
Zwischenräume des Flansches greifen.
• M3-Innensechskantschrauben einführen (I) und an der
Gegenseite mit Muttern befestigen.
Die Ober- und Unterschale können in beliebigen Po-
sitionen montiert werden.
Die etwas längere Unterschale hat die Aufgabe, das
Abdrehen des Funk-Energiespar-Reglers zu verhin-
dern. Sie ist so lang, dass sie beim Drehen des An-
schlusses gegen das Ventil stößt.
Die Unterschale sollte so angebracht sein, dass sie
bei einem versuchten Losdrehen des Reglers mög-
lichst bald blockiert.
10. Wochenprogramm einstellen
Im Wochenprogramm lassen sich für jeden Wochentag se-
parat bis zu 3 Heizphasen (7 Schaltzeitpunkte) einstellen.
Die Programmierung erfolgt für die ausgewählten Tage,
wobei für einen Zeitraum von 00:00 bis 23:59 Temperaturen
hinterlegt werden müssen.
Menü-Taste länger als 3 Sekun-•
den drücken
Im Display erscheint „Pro“.•
Mit OK-Taste bestätigen•
Im Display erscheint „dAy“. Mit•
dem Stellrad sind ein einzel-
ner Wochentag, alle Werktage,
das Wochenende oder die gesamte Woche auswählbar
(Bsp. Werktage).
Mit OK-Taste bestätigen•
Mit dem Stellrad den ersten Zeitabschnitt einstellen•
(Bsp. 0:00 bis 6:00).
Mit OK bestätigen•
Danach ist für den ausgewählten Zeitabschnitt die ge-•
wünschte Temperatur auszuwählen (Bsp. 17.0°C).

10
Mit OK bestätigen•
Dieser Vorgang ist zu wiederholen, bis für den Zeitraum•
von 0:00 bis 23:59 Temperaturen hinterlegt sind.
Im Auto-Modus kann die Temperatur über das Stellrad je-
derzeit verändert werden. Die geänderte Temperatur bleibt
dann bis zum nächsten Programmwechsel erhalten.
11. Wochenprogramm: Beispiele
Mit dem Energiespar-Regler können für jeden Wochentag
bis zu 3 Heizzeiten (7 Schaltzeitpunkte) mit individueller
Temperaturvorgabe hinterlegt werden. Werkseitig sind
zwei Heizphasen von 6:00 bis 9:00 Uhr und von 17:00 bis
23:00 Uhr für alle Wochentage gleich hinterlegt:
ab 00:00 bis 06:00 17.0°C
ab 06:00 bis 09:00 21.0°C
ab 09:00 bis 17:00 17.0°C
ab 17:00 bis 23:00 21.0°C
ab 23:00 bis 23:59 17.0°C
Im Display werden Balken für Zeitschalträume für je-
des zweite Zeitintervall angezeigt. Bei diesem Bei-
spiel werden keine Balken für das Intervall 0:00 bis
6:00 eingeblendet. Nur für die Intervalle 6:00 bis 9:00
und 17:00 bis 23:00 erscheinen Balken im Display.
Soll ein Raum auch zur Mittagszeit beheizt werden, kann
eine Programmierung wie folgt aussehen:
Montag bis Sonntag
ab 00:00 bis 06:00 16.0°C
ab 06:00 bis 09:00 22.0°C
ab 09:00 bis 12:00 17.0°C
ab 12:00 bis 14:00 20.0°C
ab 14:00 bis 17:30 17.0°C
ab 17:30 bis 23:30 21.0°C
ab 23:30 bis 23:59 16.0°C

11
Haben Sie zu Hause ein Büro und möchten dies nur tags-
über an Werktagen heizen, könnten Sie die folgenden Zei-
ten programmieren:
Montag bis Freitag
ab 00:00 bis 08:30 17.0°C
ab 08:30 bis 17:00 21.0°C
ab 17:00 bis 23:59 17.0°C
Samstag bis Sonntag
ab 00:00 bis 23:59 15.0°C
12. Betriebs-Modi
Mit kurzem Druck der Menü-Taste kann zwischen den fol-
genden 3 Betriebsmodi gewechselt werden (die Betriebs-
Modi sind erst nach der Installation/Schritt 3 auswählbar):
Urlaubsfunktion• ( ): Einstellen einer Temperatur, die
bis zu einem fixen Zeitpunkt gehalten werden soll.
Manu:• Manueller Betrieb - die Temperatur wird manuell
über das Stellrad eingestellt
Auto:• Wochenprogramm - automatische Temperaturre-
gelung gemäß hinterlegtem Wochenprogramm
13. Konfigurationsmenü
Im Konfigurationsmenü lassen sich Einstellungen ändern.
Das Menü lässt sich über einen langen Tastendruck (länger
als 3 Sekunden) der Menü-Taste aufrufen.
Pro:Einstellung des Wochenprogramms(siehe Abschnitt•
„10. Wochenprogramm einstellen“)
dAt: Ändern von Uhrzeit und Datum•
POS: Abfrage der aktuellen Position des Stellantriebs•
dSt: Die automatische Umschaltung zwischen Sommer-•
und Winterzeit kann deaktiviert werden.
AEr: Fenster-auf-Temperatur und –Zeit für die automati-•
sche Temperaturabsenkung beim Lüften einstellen

12
tOF: Offset-Temperatur einstellen•
rES: Werkseinstellungen wieder herstellen•
UnL: Ablernen aller angelernten Funkkomponenten•
Menüpunkte werden mit dem Stellrad ausgewählt und mit
OK bestätigt. Ein erneuter Druck der Menü-Taste führt zur
vorherigen Ebene zurück. Nach 65 Sekunden Inaktivität
schließt sich das Menü automatisch.
14. Display-Inhalt im Normalbetrieb
Im Normalbetrieb werden Wochentag, Uhr-
zeit, Datum, Betriebsmodus, Soll-Temperatur
und Schaltzeiträume angezeigt.
Die Balken für Schaltzeiträume des Wochen-
programms werden für jedes zweite Zeitintervall angezeigt.
(Beispiel unter „11. Wochenprogramm: Beispiele“).
15. Anlernen von Funkkomponenten
Am Stellantrieb können bis zu 4 Systemkomponenten wie
Fernbedienung und Fensterkontakt sowie 1 Wandthermo-
stat angelernt werden.
Drücken Sie die OK-Taste länger als 3 Sekunden.•
Es wird die verbleibende Anlernzeit angezeigt (30 Sek.)•
Jetzt muss das anzulernende Gerät ein Funksignal sen-•
den (z.B. Tastendruck einer Fernbedienung).
Danach wechselt das Display zur Normalansicht.•
Der Stellantrieb reagiert danach auf Funkbefehle ange-
lernter Geräte. Beim Empfang von Fensterkontakt oder
Fernbedienung leuchtet das Display kurz auf.
16. Ablernen von Funkkomponenten
Am Stellantrieb angelernte Komponenten können mit der
Funktion Unlearn „UnL“ wieder abgelernt werden. Dabei
werden alle Funkkomponenten gleichzeitig abgelernt.

13
Die Menü-Taste länger als 3 Sekunden drücken•
Mit dem Stellrad den Menüpunkt „UnL“ auswählen•
Mit OK-Taste bestätigen•
Es erscheint „ACC“ im Display, mit OK bestätigen•
17. Betrieb mit Wandthermostat
Soll der Stellantrieb zusammen mit einem Wandthermos-
tat betrieben werden, muss dieser angelernt werden (sie-
he Abschnitt 15). Nach erfolgreichem Anlernen erscheint
„ECF“ im Display, am Stellantrieb kann keine Einstellung
mehr vorgenommen werden und er reagiert nicht mehr auf
angelernte Fernbedienungen oder Fensterkontakte.
Wird für 60 Min. kein Funksignal vom Wandthermostat
empfangen, verlässt der Stellantrieb den ECF-Modus.
Bis zum nächsten Empfang regelt er autark gemäß Wo-
chenprogramm weiter.
Soll ein Wandthermostat „abgelernt“ werden, müssen Sie
die Batterien im Stellantrieb neu einlegen (ca. 1 Minute
warten). Nach Eingabe von Datum und Uhrzeit kann, vor
Auslösen der Adaptierfahrt, über die Menü-Taste das Ab-
lernen, wie in Abschnitt 16 erklärt, durchgeführt werden.
18. Urlaubsfunktion einstellen
Wenn während eines Urlaubs oder einer Party für einen be-
stimmten Zeitraum eine feste Temperatur gehalten werden
soll, kann die Urlaubsfunktion genutzt werden.
Die Menü-Taste ist so oft kurz zu drücken, bis im Display•
das Koffersymbol ( ) erscheint.
Über das Stellrad ist die Uhrzeit einzustellen, bis zu der•
die Temperatur gehalten werden soll.
Bestätigung durch die OK-Taste•
Mit dem Stellrad ist danach das Datum einzustellen•
Bestätigung durch die OK-Taste•

14
Mit dem Stellrad die Temperatur einstellen, mit OK be-•
stätigen. Die Anzeige blinkt zur Bestätigung.
Die eingestellte Temperatur bleibt bis zum vorgegebenen
Zeitpunkt bestehen. Danach geht der Stellantrieb in den
Auto-Modus. Funkbefehle von Fensterkontakt und Fern-
bedienung werden weiterhin ausgeführt.
19. Komfort- und Absenktemperatur
Die Taste Komfort-/Absenktemperatur ( ) dient zur kom-
fortablen und einfachen Umschaltung zwischen diesen
beiden Temperaturen. Werkseitig liegen diese bei 21.0°C
und 17.0°C. Sie können wie folgt angepasst werden.
Die Komfort-/Absenktaste (• ) lange gedrückt halten.
Im Display erscheinen das Sonnensymbol (• ) und die
aktuelle Komforttemperatur.
Temperatur mit Stellrad verändern, mit OK bestätigen.•
Es erscheinen Mondsymbol (• ) und Absenktempe-
ratur.
Temperatur mit Stellrad verändern, mit OK bestätigen.•
Auch im Auto-Modus kann die Temperatur über die Tas-
te jederzeit geändert werden. Diese bleibt dann bis zum
nächsten Schaltzeitpunkt des Programms erhalten.
20. Kindersicherung / Bediensperre
Die Bedienung kann gesperrt werden.
Um die Bediensperre zu aktivieren/deaktivieren, sind die•
Tasten Menu und gleichzeitig kurz zu drücken.
Nach Aktivierung erscheint „LOC“ im Display.•
Zur Deaktivierung beide Tasten erneut drücken.•
21. Heizpause einstellen
Ist die Heizung im Sommer abgeschaltet, können die Bat-
terien geschont werden. Dazu wird das Ventil ganz ge-

15
öffnet. Der Verkalkungsschutz wird weiter durchgeführt.
Funkbefehle von Fensterkontakt oder Fernbedienung wer-
den nicht mehr ausgeführt.
Um die Heizpause zu aktivieren, ist das Stellrad im ma-•
nuellen Betrieb (Manu) so lange nach rechts zu drehen,
bis im Display „On“ erscheint.
Zum Beenden ist der manuelle Betrieb (• Manu) zu verlas-
sen oder das Stellrad nach links zu drehen.
22. Frostschutzbetrieb einstellen
Wenn der Raum nicht geheizt werden soll, kann das Ventil
geschlossen werden. Nur bei Frostgefahr wird das Ventil
geöffnet. Der Verkalkungsschutz wird weiter durchgeführt.
Funkbefehle von Fensterkontakt oder Fernbedienung wer-
den nicht mehr ausgeführt.
Um den Frostschutzbetrieb zu aktivieren, ist das Stell-•
rad im manuellen Betrieb (Manu) so lange nach links zu
drehen, bis im Display „OFF“ erscheint.
Zum Beenden ist der manuelle Betrieb (• Manu) zu verlas-
sen oder das Stellrad nach rechts zu drehen.
23. Fenster-auf-Funktion
Der Stellantrieb regelt beim Lüften die Temperatur, um
Heizkosten zu sparen. Währenddessen wird im Display
das Fenster-auf-Symbol ( ) angezeigt.
Ohne Fensterkontakt: Der Stellantrieb erkennt eine stark
absinkende Temperatur durchs Lüften automatisch. Fens-
ter-auf-Temperatur und -Zeit sind einstellbar.
Mit angelerntem Fensterkontakt: Die Temperatur wird
nur während der Fensteröffnung heruntergeregelt. Die
Fenster-auf-Temperatur ist einstellbar.
Die Menü-Taste länger als 3 Sekunden drücken•
Mit dem Stellrad den Menüpunkt „AEr“ auswählen•
Mit OK-Taste bestätigen•

16
Temperatur/Zeit lassen sich mit dem Stellrad einstellen.•
Abschließend mit OK-Taste bestätigen.
Ohne angelernten Fensterkontakt lässt sich diese Funk-•
tion durch Zeitauswahl „0“ deaktivieren.
24. Offset-Temperatur einstellen
Da die Temperatur am Heizkörper gemessen wird, kann es
woanders im Raum kälter oder wärmer sein. Um dies an-
zugleichen, kann ein Temperatur-Offset von ±3.5°C einge-
stellt werden. Werden z.B. 18°C anstatt eingestellter 20°C
gemessen, ist ein Offset von -2.0°C einzustellen.
Die Menü-Taste länger als 3 Sekunden drücken•
Mit dem Stellrad den Menüpunkt „tOF“ auswählen•
Mit OK-Taste bestätigen•
Die Temperatur mittels des Stellrads verändern.•
Bestätigung erfolgt durch die OK-Taste•
25. Werkseinstellungen wieder herstellen
Der Auslieferungszustand des Stellantriebs kann manuell
wieder hergestellt werden. Dabei gehen alle manuell vor-
genommenen Einstellungen verloren.
Die Menü-Taste länger als 3 Sekunden drücken•
Mit dem Stellrad den Menüpunkt „rES“ auswählen•
Mit OK-Taste bestätigen•
Es erscheint „ACC“ im Display, mit OK bestätigen•

17
26. Fehlerbehebung und Wartung
Fehlercode im
Display Problem Behebung
Batteriesymbol
() Batterieleistung
zu gering Batterien austauschen
F1 Ventilantrieb
schwergängig
Installation prüfen,
Heizungsventil
überprüfen
F2 Stellbereich
zu groß
Befestigung
des Stellantriebs
überprüfen
F3 Stellbereich
zu klein Heizungsventil überprüfen
F4 Bereits 1 Wand- thermostat an-
gelernt Geräte ablernen
F5 Bereits 4 Funk- komponenten
angelernt
Einmal wöchentlich am Samstag, um 12:00 führt der
Stellantrieb zum Schutz vor Ventilverkalkung eine
Entkalkungsfahrt durch. Dabei erscheint „CAL“ im
Display.

18
27. Adapterübersicht
Hersteller Abbildung Adapter
Heimeier, MNG,
Junkers,
Landis&Gyr „Duodyr“,
Honeywell-Braukmann,
Oventrop, Schlösser,
Simplex, Valf Sanayii,
Mertik Maxitrol, Watts,
Wingenroth (Wiroflex),
R.B.M., Tiemme, Jaga
kein
Adapter
erforderlich
Danfoss RA liegt bei
Danfoss RAV liegt bei
Danfoss RAVL liegt bei
Weitere Adapter sind als Zubehör erhältlich.

19
28. Hinweise zum Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven
Übertragungsweg realisiert, weshalb Störungen nicht
ausgeschlossen werden können.
Störeinflüsse können u. a. durch Schaltvorgänge, Elektro-
motoren oder auch defekte Elektrogeräte hervorgerufen
werden. Die Reichweite in Gebäuden kann stark von der
im Freifeld abweichen. Außer der Sendeleistung und den
Empfangseigenschaften der Empfänger spielen Umwelt-
einflüsse wie Luftfeuchtigkeit neben baulichen Gegeben-
heiten eine wichtige Rolle.
Hiermit erklärt die ELV Elektronik AG, dass sich dieses
Gerät in Übereinstimmung mit den grundlegenden An-
forderungen und den anderen relevanten Vorschriften der
Richtlinie 1999/5/EG befindet. Die vollständige Konformi-
tätserklärung finden Sie unter www.elv.de.
29. Technische Eigenschaften
Versorgungsspannung: 3 V
Max. Stromaufnahme: 100 mA
Batterien: 2x LR14-Batterie (Baby/C)
Batterielebensdauer: ca. 5 Jahre
Display: LC-Display
Empfängerfrequenz: 868,3 MHz
Gehäuseabmessung: 63 x 70 x 99 mm (B x H x T)
Anschluss: M30 x 1,5
Umgebungstemperatur: +5 bis +55°C
Max. Oberflächentemperatur: +90°C (am Heizkörper)
Linearer Hub: 4,2 mm
Federkraft: max. 80 N
Technische Änderungen, die zur Verbesserung
dienen, sind vorbehalten.

20
Table of contents
1. Operation and display................................................21
2. Intended use..............................................................22
3. Safety instructions .....................................................22
4. Instructions for disposal ............................................22
5. General function ........................................................23
6. (Step 1) Inserting (replacing) the batteries.................23
7. (Step 2) Setting the date and time of day..................24
8. (Step 3) Installing the energy-saving controller..........25
9. (Step 4) Mounting the anti-theft/tamper
protection device....... ................................................27
10. Setting the weekly program.......................................28
11. Weekly program: Examples .......................................28
12. Operating modes.......................................................30
13. Configuration menu ...................................................30
14. Display content during normal operation ..................31
15. Teaching in wireless components..............................31
16. Teaching out wireless components ...........................32
17. Operation with a wall thermostat...............................32
18. Setting the holiday function.......................................33
19. Comfort and set-back temperatures .........................33
20. Child-proof lock/Operating inhibit .............................34
21. Setting the heating break...........................................34
22. Setting frost protection mode....................................34
23. „Window open“ function............................................35
24. Setting the offset temperature...................................35
25. Restoring the factory settings....................................36
26. Troubleshooting and maintenance ............................37
27. Adapter overview.......................................................38
28. Information about radio operation .............................39
29. Technical properties...................................................39
Please read this manual carefully in order to help you put the device
into operation. Keep the manual handy so you can refer to it at a
later date!
Issue 1 English 08/2010
Documentation © 2010 ELV Elektronik AG. All rights reserved.
98265, V1.0, www.elv.com
