Elvox 46216.212 User manual

Manuale per l’installazione e l’uso
Installation and operation manual
46216.212
Telecamera Bullet IR IP full HD, obiettivo 2,8-12 mm, PoE
IP IR Bullet Camera, full HD, 2,8-12 mm Lens, PoE

2

1
I
Avvertenze
- Prima di utilizzare il prodotto si raccomanda vivamente di leggere il manuale e di conservarlo in un luogo sicuro per consulta-
zione futura.
- Utilizzarel'alimentazionespecicataperilcollegamento.
- Evitare di azionare il prodotto in modo improprio, sottoporlo a urti o vibrazioni, forti pressioni che possono danneggiarlo.
- Non utilizzare detergenti corrosivi per pulire il corpo principale della telecamera. Se necessario, utilizzare un panno morbido
e asciutto per pulirla; in caso di sporco resistente utilizzare un detergente neutro. È possibile utilizzare detergenti per mobili
di qualità.
- Non puntare la telecamera direttamente verso oggetti estremamente luminosi, ad esempio il sole, in quanto si potrebbe dan-
neggiare il sensore d'immagine.
- Seguire le istruzioni per installare la telecamera. Non rovesciare la telecamera, altrimenti riceverà un'immagine rovesciata.
- Nonazionarlasetemperatura,umiditàealimentazionenoncorrispondonoailimitiovalorispecicati.
- Tenere lontano da fonti di calore quali radiatori, bocchette dell'aria calda, stufe e simili.
- Il presente documento contiene le istruzioni per l'uso del prodotto. Non è la garanzia di qualità. Ci riserviamo il diritto di correg-
gere errori di stampa, incongruenze con la versione più recente, aggiornamenti del software e miglioramenti, interpretazione
emodichealprodotto.Talicambiamentisarannopubblicatinellaversionepiùrecentesenzaprevianotica.
- Quando il prodotto è in uso, sono applicabili i contenuti di Microsoft, Apple e Google. Le immagini e le schermate di questo
manuale hanno lo scopo di spiegare l'utilizzo del prodotto. La proprietà dei marchi commerciali, dei logo e altre proprietà
intellettuali relative a Microsoft, Apple e Google appartengono alle suddette aziende.
1 Introduzione
1.1 Panoramica
Questa TELECAMERA IP (abbreviato in IP-CAM) è stata progettata per fornire prestazioni elevate nell'uso con soluzioni di
TVCC.Adottachipdielaborazionevideoallostatodell'arte.Utilizzaletecnologiepiùavanzate,qualilatecnologiadicodicae
decodicavideoedèconformealprotocolloTCP/IP,SoC.ecc.perassicurarelastabilitàel'afdabilitàdelsistema.L'unitàcom-
prende due parti: il dispositivo IP-CAM e il software di gestione centrale (abbreviato in CMS). Il CMS consente di centralizzare
tuttiidispositiviviaInternetoLANecreareunimpiantodisorveglianzaafdabilecheoffregestioneunicataeattivazionein
remoto di tutti i dispositivi in rete.
Questo prodotto è ampiamente utilizzato nelle banche, nei sistemi di telecomunicazione, siti di fornitura elettrica, enti statali,
fabbriche, magazzini, centri urbani ecc. È inoltre la scelta ideale per aree di sorveglianza a medio e alto rischio.
1.2 Confezione
Le illustrazioni sotto riportate hanno solo funzione di riferimento. La regolazione della messa a fuoco può essere eseguita solo
in alcuni dei nostri prodotti. Far riferimento all'apparecchiatura in dotazione.
Accessori Descrizione
TELECAMERA IP Il dispositivo senza obiettivo
Guida di riferimento rapido Versione breve della guida con le istruzioni per l'utilizzo del prodotto
CD CD-ROM contenente il software e il manuale
Cacciavite Da utilizzare per l'installazione del prodotto
Cavo Per collegare il monitor per la regolazione del video
Camera IP
Manuale istruzioni
CD Cavo
Cacciavite

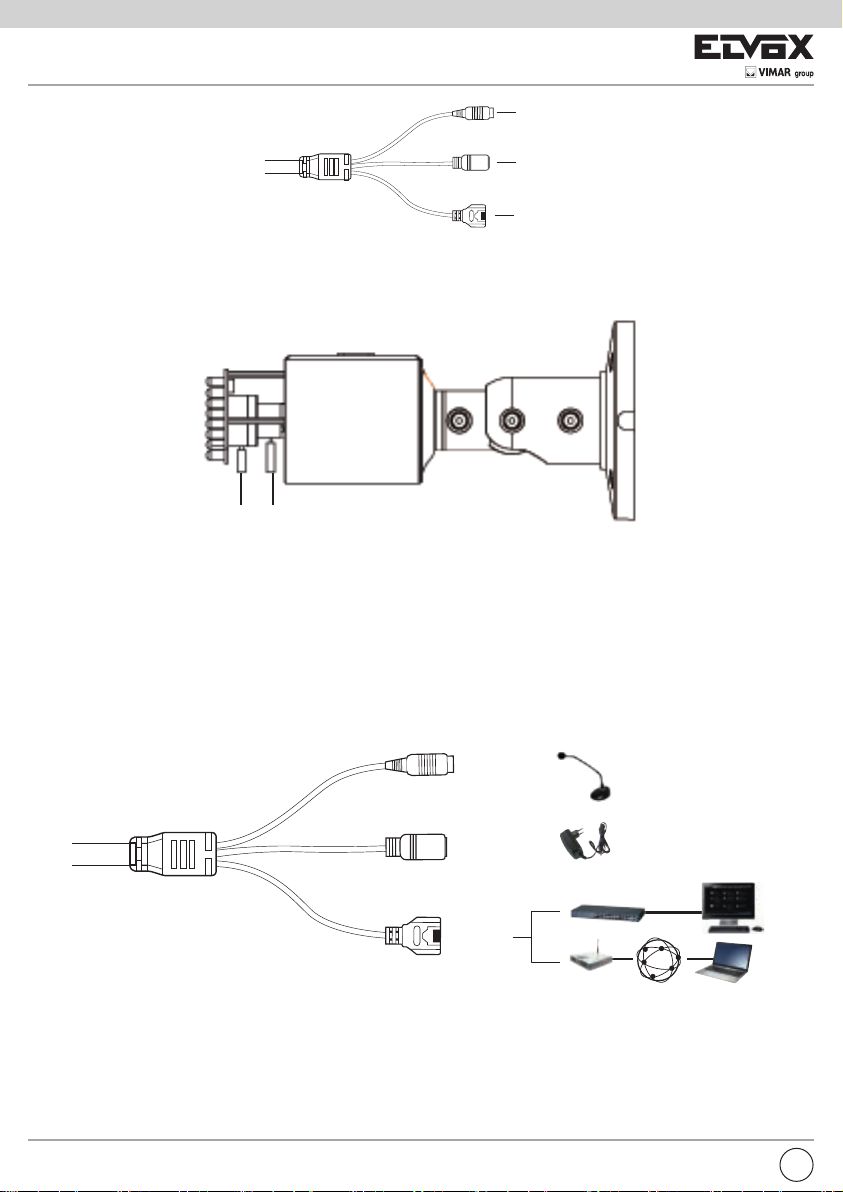

1.3 Connessioni e messa a fuoco
In questo capitolo vengono descritti brevemente i collegamenti pertinenti e la messa a fuoco di questo dispositivo. Alcuni modelli
nonsupportanolaconnessionedell’ingresso/uscitaallarme,RS485,schedaTFealcunimodellinonconsentonolaregolazione
della messa afuoco. Far riferimento all’apparecchiatura in dotazione.

2
I
1) MIC: collegare al microfono
2) DC12V: collegare all’alimentazione
3) LAN: porta di rete (alcuni modelli supportano l’alimentazione PoE)
- Regolazione della messa a fuoco
Fase 1: Rimuovere il parasole e la scatola dell’obiettivo dal dispositivo come mostrato sopra.
Fase 2: Allentare le viti dell’obiettivo per la messa a fuoco. Ruotare quindi l’obiettivo a sinistra o a destra per regolare la messa
a fuoco.
Messaafuoco:Ruotareasinistraoadestraperregolareladenizionedell’immagine.
Zoom: Ruotare a sinistra o a destra per eseguire lo zoom avanti o indietro sull’immagine.
2 Installazione
2.1 Installare l’IP-CAM su rete Ethernet
I collegamenti del server video digitale sono illustrati di seguito.
Figura 2-1 Collegamento
EseguireicollegamentidelPCedellaIP-CAMcomeillustratonellagurasopra.
I passaggi per il collegamento sono illustrati di seguito:
Fase 1: Collegare il monitor, il microfono e la rete al dispositivo.
Fase 2: Collegare l’alimentazione.
Fase 3: Installare il dispositivo.
Messa a fuoco: Zoom:
LAN
Alimentazione
MIC
HP
Alm_GND
Alm_IN
LAN
Alimentazione
MIC
HP
LAN
MIC
HP
Alm_NO
Alm_COM
RS485-
RS485+
Alm_GND
Alm_IN
Alm_NO
Alm_COM
RS485-
RS485+
Modem
Switch L AN
Internet
Modem
Allarme
PTZ
Switch L AN
Internet
Sensore
Modem
Allarme
PTZ Tastiera
Switch L AN
Internet
Sensore
1
2
3
LAN
Alimentazione
MIC
HP
Alm_GND
Alm_IN
LAN
Alimentazione
MIC
HP
LAN
MIC
HP
Alm_NO
Alm_COM
RS485-
RS485+
Alm_GND
Alm_IN
Alm_NO
Alm_COM
RS485-
RS485+
Modem
Switch LAN
Internet
Modem
Allarme
PTZ
Switch LAN
Internet
Sensore
Modem
Allarme
PTZ Tastiera
Switch LAN
Internet
Sensore
HP
MIC
LAN

3
I
2.2 Interfacce e connessioni: per telecamera con ingressi e uscite allarme, RS485 scheda TF
- Connessioni alle porte esterne:
HP:Collegareallecufe.
MIC: Collegare al microfono.
DC12V: Porta alimentazione
LAN: Porta di rete. Supporta l’alimentazione PoE.
AlarmNO/COM:Uscitaallarme.Collegareaidispositividiuscitaallarme.
Alarm GND: Collegare al sensore esterno insieme all’allarme in linea.
Alarm IN: Collegare ai dispositivi di ingresso allarme, come il sensore, insieme alla linea di massa (GND).
RS485:Collegareallatastieraoallatelecameraspeeddome.
- Connessioni alle porte interne



)RFXV
=RRP
Manualeper l’installazione e l’uso
Installationand operation manual
46226.212
TelecameraDome IR IP full HD, obiettivo 2,8-12 mm
CameraDome IR IP full HD, Lens 2,8-12 mm
Per vedere le porte suddette è necessario togliere la scatola posteriore del dispositivo.
Link: Indicatore di rete.
RESET: Foro per il reset. Inserire una punta sottile in questo foro e tenere premuta la lamella elastica per ripristinare le impo-
stazioni di fabbrica del prodotto.
TF: Inserire la scheda TF.
DCIN/CVBS:Collegareaunconnettorea3piedinicheabbiaunaportadialimentazioneeunaportaCVBSsulleestremità.È
possibile collegare un monitor per la regolazione del video.
3 Installazione
3.1 Collegare la IP-CAM alla rete
La connessione della IP-CAM è illustrata di seguito:
PercollegareilPCelaIP-CAMfareriferimentoallagurasopra.Primadieseguireilcollegamento,collegareidispositiviesterni,
quindi collegare l’alimentazione.
LAN
Alimentazione
MIC
HP
Alm_GND
Alm_IN
LAN
Alimentazione
MIC
HP
LAN
MIC
HP
Alm_NO
Alm_COM
RS485-
RS485+
Alm_GND
Alm_IN
Alm_NO
Alm_COM
RS485-
RS485+
Modem
Switch L AN
Internet
Modem
Allarme
PTZ
Switch L AN
Internet
Sensore
Modem
Allarme
PTZ Tastiera
Switch L AN
Internet
Sensore
HP
MIC
LAN
Alimentazione
LAN
Alimentazione
MIC
HP
Alm_GND
Alm_IN
LAN
Alimentazione
MIC
HP
LAN
MIC
HP
Alm_NO
Alm_COM
RS485-
RS485+
Alm_GND
Alm_IN
Alm_NO
Alm_COM
RS485-
RS485+
Modem
Switch L AN
Internet
Modem
Allarme
PTZ
Switch L AN
Internet
Sensore
Modem
Allarme
PTZ Tastiera
Switch L AN
Internet
Sensore

4
I
4. Speciche:
Modello 46216.212
Telecamera
Sensore di immagine 1/2,7"CMOS
Pixel immagine 1920×1080
Otturatore elettronico 1/25s~1/100000s
Diaframma automatico Diaframmasso
Illuminazione minima 0 Lux (con LED IR attivo)
Obiettivo 2,8-12 mm
Tipo di attacco AttaccoΦ14
Immagine
Compressione H.264
Risoluzione: 1080P(1920×1080),720P(1280×720),VGA(640×480),QVGA(320×240)
Frame rate: 1920×1080(1~30fps)/1280x720(1~30fps)/1280x720(1~10fps)/640×480
(1~30fps)/320x240(1~30fps)
Bit-rate: 64Kbps~8Mbps
Codica VBR/CBR
Qualità LivelloVBR5,CBRillimitato
Cong.immagine Saturazione, Luminosità, Contrasto, WDR (Via IE e client end)
Compressione audio G711A
WDR Digitale
Riduzione del rumore 3D
Interfaccia
Internet RJ45
Uscita video No
Audio MIC IN x 1
Scheda SD No
RS485 No
Ingresso allarme No
Uscita allarme No
Funzione
Sorveglianza remota Browser IE, telecomando CMS
Utenti online 6utenti,supportalatrasmissionesupiùussiintemporeale
Protocollo di rete TCP/IP,UDP,DHCP,NTP,RTSP,PPPoE,DDNS,SMTP,FTP
Protocollo interfaccia ONVIF,GB-T/28181-2011
Archiviazione Archiviazione remota
Allarme intelligente Movimento, sensore
Giorno/Notte ICR
PoE Sì
Range di visione notturna 30-50m
Impermeabilità IP66
Altri
Alimentazione DC12V/POE
Ambiente di esercizio -20°C~50°Cconumidità10%~90%
Dimensioni Φ112mm×326mm

5
EN
1.3 Connections and Focusing
In this chapter, we will introduce the relevant connections and focusing of this device. Some cost-down modes don’t support the
connectionofalarmin/out,RS485,TFcardandsomemodelsalsodon’tadjustfocus.Pleasetaketherealobjectasstandard.
Cautions
- Before operation, we strongly advise users to read this manual and keep it properly for using later.
- Pleaseusethespeciedpowersupplytoconnect.
- Avoid from in correct operation, shock vibration, heavy pressing which can cause damage to product.
- Do not use corrosive detergent to clean main body of the camera. If necessary, please use soft dry cloth to wipe dirt; for hard
contamination, use neutral detergent. Any cleanser for high grade furniture is applicable.
- Avoidaimingthecameradirectlytowardsextremelybrightobjects,suchas,sun,asthismaydamagetheimagesensor.
- Please follow the instructions to install the camera. Do not reverse the camera, or the reversing image will be received.
- Do not operate it incase temperature, humidity and power supply are beyond the limited stipulations.
- Keepawayfromheatsourcessuchasradiators,heatregisters,stove.,etc.
- This is product instructions not quality warranty. We may reserve the rights of amending the typographical errors, inconsisten-
cieswiththelatestversion,softwareupgradesandproductimprovements,interpretationandmodication.Thesechangeswill
bepublishedinthelatestversionwithoutspecialnotication.
- When this product is in use, the relevant contents of Microsoft, Apple and Google will be involved in. The pictures and scre-
enshots in this manual are only used to explain the usage of our product. The ownerships of trademarks, logos and other
intellectual properties related to Microsoft, Apple and Google belong to the above-mentioned companies.
1 Introduction
1.1 Overview
This IP-CAMERA (short for IP-CAM) is designed for high performance CCTV solutions. It adopts state of the art video proces-
singchips.Itutilizesmostadvancedtechnologies,suchasvideoencodinganddecodingtechnology,complieswiththeTCP/IP
protocol, SoC, etc to ensure this system more stable and reliable. This unit consists of two parts: the IP-CAM device and central
management software (short for CMS). The CMS centralizes all devices together via internet or LAN and establishes a sound
surveillancesystemtorealizeuniedmanagementandremoteoperationtoalldevicesinonenetwork.
This product is widely used in banks, telecommunication systems, electricity power departments, law systems, factories, sto-
rehouses, uptowns, etc. In addition, it is also an ideal choice for surveillance sites with middle or high risks.

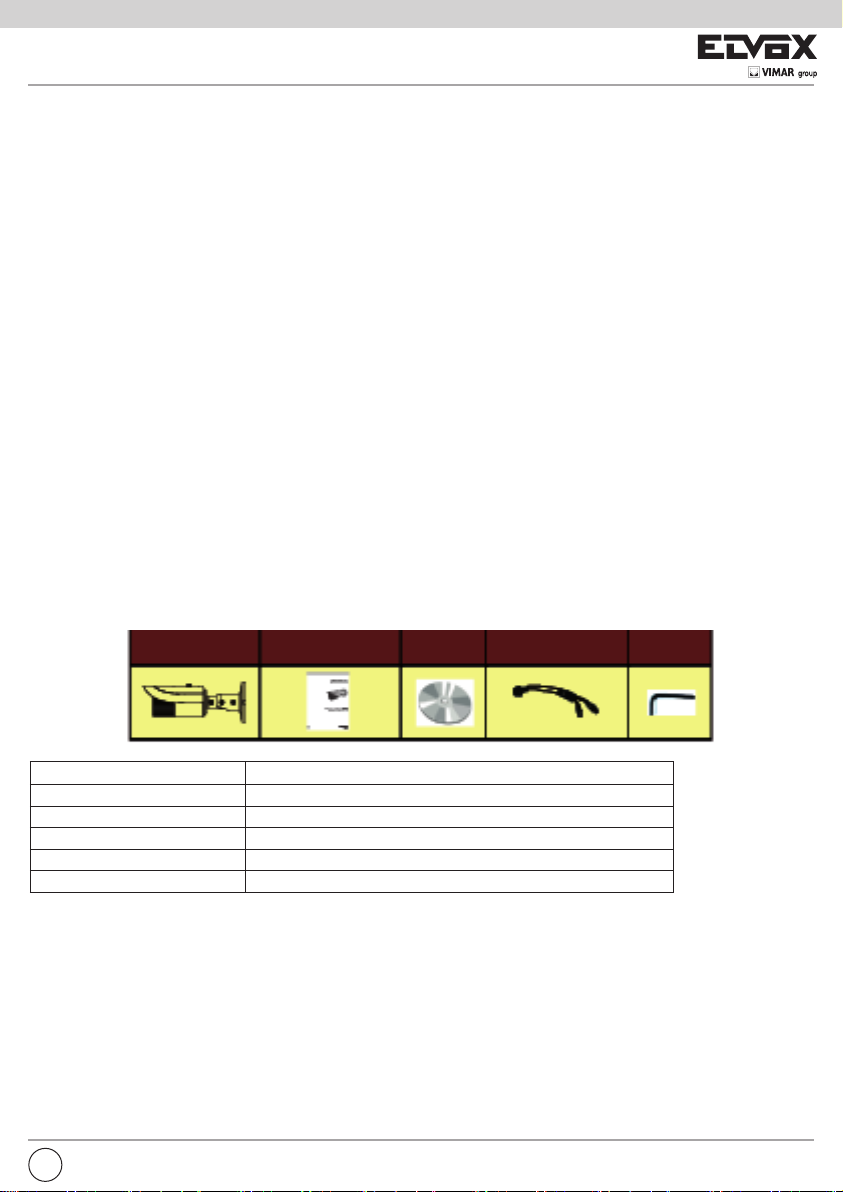

1.2 Package
Thepicturesbelowareonlyforreference.Onlypartofourproductscanadjustfocus.Pleasemaketheobjectasthestandard.
IP Camera Quick Start Guide CD Cable Screwdriver
Accessories Description
IP-CAMERA The device without Lens
Quick Start Guide The Brief instructions of the product
CD CD-ROM with software and manual
Screwdriver A tool for installation
Cable Connecttomonitorforvideoadjustment

6
MIC: connect to MIC
DC12V: connect to power supply
LAN: network port (some models support PoE power supply)
-FocusAdjustment
Step 1: Remove the sun shade and lens case from the device as shown above.
Step2:Loosenthescrewsofthelensforfocusing.Thenrotatethelensleftorrighttoadjustthefocus.
Focus:Rotateleftorrighttoadjustdenitionoftheimage.
Zoom: Rotate left or right to zoom in or out the image.
2 Installation
2.1 Install IP-CAM to Ethernet Network
The connection of digital video server is show below.
Figure 2-1 Connection
Please connect the PC and IP-CAMERA in accordance with the above picture.
The connection steps are shown as below:
Step 1: Connect the monitor, microphone and network to the device.
Step 2: Connect the power supply.
Step 3: Install the device.
Focus Zoom:
EN
LAN
Alimentazione
MIC
HP
Alm_GND
Alm_IN
LAN
Alimentazione
MIC
HP
LAN
MIC
HP
Alm_NO
Alm_COM
RS485-
RS485+
Alm_GND
Alm_IN
Alm_NO
Alm_COM
RS485-
RS485+
Modem
Switch L AN
Internet
Modem
Allarme
PTZ
Switch L AN
Internet
Sensore
Modem
Allarme
PTZ Tastiera
Switch L AN
Internet
Sensore
1
2
3
LAN
Alimentazione
MIC
HP
Alm_GND
Alm_IN
LAN
Alimentazione
MIC
HP
LAN
MIC
HP
Alm_NO
Alm_COM
RS485-
RS485+
Alm_GND
Alm_IN
Alm_NO
Alm_COM
RS485-
RS485+
Modem
Switch LAN
Internet
Modem
Allarme
PTZ
Switch LAN
Internet
Sensore
Modem
Allarme
PTZ Tastiera
Switch LAN
Internet
Sensore
HP
MIC
LAN

7
LAN
Alimentazione
MIC
HP
Alm_GND
Alm_IN
LAN
Alimentazione
MIC
HP
LAN
MIC
HP
Alm_NO
Alm_COM
RS485-
RS485+
Alm_GND
Alm_IN
Alm_NO
Alm_COM
RS485-
RS485+
Modem
Switch L AN
Internet
Modem
Allarme
PTZ
Switch L AN
Internet
Sensore
Modem
Allarme
PTZ Tastiera
Switch L AN
Internet
Sensore
2.2 Interfaces and Connections: for camera with connection of alarm infant, RS485 TF card
- Connections of the external ports:
HP: Connect to headphone.
MIC: Connect to microphone.
DC12V: Power supply port.
LAN: Network port. It supports PoE power supply.
AlarmNO/COM:Alarmoutput.Conecttoalarmoutputdevices.
Alarm GND: Connect to external sensor together with the alarm in line.
Alarm IN: Connect to alarm input devices, like senor, together with alarm GND line.
RS485:Connecttokeyboardorspeeddoom.
- Connections of the internal ports



)RFXV
=RRP
Manualeper l’installazione e l’uso
Installationand operation manual
46226.212
TelecameraDome IR IP full HD, obiettivo 2,8-12 mm
CameraDome IR IP full HD, Lens 2,8-12 mm
You shall take down the back box of the device if you want to see the above ports.
Link: Network indicator.
RESET: Reset hole. Hold and press the spring blade in this hole with spicule to reset the settings to the factory default settings.
TF: Insert TF card.
DCIN/CVBS:Connecttoa3pinjointwhichhasapowersupplyportandaCVBSportintheotherend.Youcanconnectto
monitorforvideoadjustment.
User can connect the PC and IP-CAMERA in accordance with the above picture. Before connecting, please connect external
devices, and then connect the power.
EN
Power supply
3 Installation
3.1 Connect IP-CAMERA to Network
The connection of IP-CAM is shown below:
LAN
Alimentazione
MIC
HP
Alm_GND
Alm_IN
LAN
Alimentazione
MIC
HP
LAN
MIC
HP
Alm_NO
Alm_COM
RS485-
RS485+
Alm_GND
Alm_IN
Alm_NO
Alm_COM
RS485-
RS485+
Modem
Switch L AN
Internet
Modem
Allarme
PTZ
Switch L AN
Internet
Sensore
Modem
Allarme
PTZ Tastiera
Switch L AN
Internet
Sensore
HP
MIC
LAN
Power supply
Alarm Sensor
Keyboard

8
3. Specication
Type 46216.212
Camera
Image sensor 1/2.7"CMOS
Image pixels 1920×1080
Electronic shutter 1/25s~1/100000s
Auto iris Fixed iris
Min. illumination 0lux (IR LED ON)
Lens 2.8-12mm
Mount type Φ14mount
Compression H.264
Resolution: 1080P(1920×1080),720P(1280×720),VGA(640×480),QVGA(320×240)
Frame rate: 1920×1080(1~30fps)/1280x720(1~30fps)/1280x720(1~10fps)/640×480
(1~30fps)/320x240(1~30fps)
Bit rate: 64Kbps~8Mbps
Encode VBR/CBR
Quality VBR5level,CBRnolimit
Imagecong. Saturation, Brightness, Contrast, WDR (Via IE and client end)
Audio compression G711A
WDR Digital
Noise Reduction 3D
Interface
Internet RJ45
Video out No
Audio MIC IN×1
SD card No
RS485 No
Alarm in No
Alarm out No
Function
Remote surveillance IE browser, CMS remote control
Online user 6 users, support multi-stream real time transmission.
Network protocal TCP/IP,UDP,DHCP,NTP,RTSP,PPPoE,DDNS,SMTP,FTP
Interface protocal ONVIF,GB-T/28181-2011
Storage Remote storage
Smart alarm Motion , sensor
Day/night ICR
PoE Yes
Night vision range 20-30m
Water proof IP66
Others
Power supply DC12V/POE
Working environment -20°C~50°C10%~90%humidity
Dimension Φ112mm×326mm
EN

9

VimarSpA:VialeVicenza,14
36063 Marostica VI - Italy
Tel.+390424488600-Fax(Italia)0424488188
Fax(Export)0424488709
www.vimar.com
49400742A0021601
VIMAR - Marostica - Italy
