Emerson KLAUKE EKM 60UNVCFB User manual

EKM 60UNVCFB
HE.17083_F © 05/2016 R&D-2
www.klauke.com
Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid • Telefon [phone] • www.klauke.com
Serialnumber
HE.16759_E
Next Generation
T30001
RoHS
Klauke UK Ltd.
NR35 1JX

Wir freuen uns, dass Sie sich für ein Klauke Werkzeug ent-
schieden haben und wünschen Ihnen viel Freude damit.
Sie haben ein Qualitätsprodukt „Made in Germany“
erworben und erhalten 2 Jahre Garantie. Diese beginnt
mit dem Kaufbelegdatum.
Um lange Freude und eine einwandfreie Funktion des Werkzeu-
ges sicherzustellen, muss das Gerät spätestens beim Erreichen
von 10.000 Arbeitsvorgängen oder nach 3 Jahren durch ein
Autorisiertes Service Center (ASC) gewartet werden. Wird das
Wartungsintervall von 10.000 Arbeitsvorgängen nicht eingehalten,
erlischt der Garantieanspruch.
Im Rahmen dieser Wartung werden verschlissene Teile ersetzt
und sicherheitsrelevante Teile geprüft und ggf. vorbeugend
ersetzt.
Darüber hinaus empfehlen wir das Gerät jährlich zur Überprüfung
an das zuständige ASC einzusenden.
Für Fragen rund um unseren Werkzeugservice stehen wir Ihnen
unter folgenden Rufnummern persönlich zur Verfügung:
Technik [phone]
Reparaturen / Leihgeräte [phone]
Ihr Klauke-Service Team
Die Bluetooth®-Wortmarke und das Bluetooth®-Symbol sind ein-
getragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Ver-
wendung durch Gustav Klauke GmbH ist lizenziert.
Thank you for choosing a Klauke tool. We hope it gives you
lots of pleasure.
You have purchased a quality product „Made in Germany“,
which is covered by a 2 year warranty. The warranty
commences from the purchase receipt date.
To ensure lasting enjoyment and a Àawless tool function, the
product must be serviced by an Authorised Service Center
(ASC) after 10,000 operations or after 3 years. Should the ser-
vice Interval exceed 10.000 cycles the warranty claim is void.
The Service includes predictive maintenance in which worn-out
parts will be replaced and safety relevant parts checked/replaced.
We recommend to have the tools checked yearly through an
Authorized Service Center (ASC).
For questions about our tool service we are personally available
under the following telephone numbers:
Technical Support [phone]
Repairs / Loaner tools [phone]
Your Klauke-Service Team
The Bluetooth® word mark and Bluetooth® symbol are registered
trademarks of Bluetooth SIG, Inc. and any use by Gustav Klauke
GmbH is licensed.

EKM 60UNVCFB
HE.17083_F © 05/2016
1.
3.
2.
ACHTUNG! Garantiesiegel
Bei Beschädigung Garantieverlust
ATTENTION! Warranty seal
If broken loss of Warranty
HE.17537
I
WORK SERVICE DON´T DO General
safety rules
batch# e.g. 304711
datecode e.g. T = 2024; R = April
consecutive# e.g. „142“ = tool # 142
Auf dem Knapp 46
D-42855
Remscheid
304711
TR
142
HE.17537
datecode
Year Code Month Code Month Code
2022 R Jan. N July V
2023 S Feb. P Aug. W
2024 T Mar. Q Sept. X
2025 V Apr. R Oct. Y
2026 W May S Nov. Z
2027 X June T Dec. 1

EKM 60UNVCFB
HE.17083_F © 05/2016
HE.17087_CHE.17087_C
EKM60UNVCFBEKM60UNVCFB
Crimping/Cutting/Punching toolCrimping/Cutting/Punching tool •• 300 mm²300 mm² •• 18 V18 V
Gustav Klauke GmbHGustav Klauke GmbH •• Auf dem Knapp 46Auf dem Knapp 46 •• D-42855 RemscheidD-42855 Remscheid
For use only with 18 V Bosch battery seriesFor use only with 18 V Bosch battery series
1
41
73,5
94
113,5
2
3
469.5
217
86
II
WORK SERVICE DON´T DO General
safety rules
HE.16759_E
Next Generation
T30001
RoHS
<70dB <2,5m/s2
+40°C
-10°C 3,0 kg
WARNING
Read all safety warnings, instructions, illust-
rations and specifications provided with this
power tool.
Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
1 2 3

EKM 60UNVCFB
HE.17083_F © 05/2016
Li-ion
#1 609 92A 19R
#1 609 92A 0F3
Ladegerät GAL 3680 CV GAL 1880 CV
Sachnummer 2 607 225 ...
2 607 226 ...
2 607 225 9..
2 607 226 0..
Akku-Ladespannung
matische Spannungserkennung)
(auto-
V 14,4–36 14,4–18
Ladestrom 0,8A 8,0
Zulässiger Ladetemperaturbereich °C 0 – 45 0 – 45
Ladezeit bei Akku-Kapazität, ca. (80%) 100% (80%) 100%
– 1,3 Ah min (10) 25 (10) 25
– 1,5 Ah min (10) 25 (10) 25
– 2,0 Ah min (15) 30 (15) 30
– 2,6 Ah min (15) 30 (15) 30
– 3,0 Ah min (20) 35 (20) 35
– 4,0 Ah min (25) 35 (25) 35
– 5,0 Ah min (35) 45 (35) 45
– 6,0 Ah min (35) 50 (35) 50
Anzahl der Akkuzellen 4 – 30 4 – 10
Gewicht entsprechend
EPTA-Procedure 01:2014 9,0gk 0,7
Schutzklasse / II /II
1. 3.
2.
Loading Full
Use tool only with 18 V Bosch battery
–
2
,
0
A
h
–
5
,
0
A
h
RALB1__ (36Wh)
RALB2__ (90Wh)
III
WORK SERVICE DON´T DO General
safety rules

EKM 60UNVCFB
HE.17083_F © 05/2016
30% max.
IV
WORK SERVICE DON´T DO General
safety rules
®
STOP
>330°
1.2.3.
1.2.3.
on/off
PRESS
PRESS

EKM 60UNVCFB
HE.17083_F © 05/2016 V
WORK SERVICE DON´T DO General
safety rules
NYY/NAYY
UC26 Cu/Al < Ø 26 mm
NYY/NAYY
UC40 Cu/Al < Ø 40 mm
UA5 Adapter für HK5-Einsätze
UA18 Adapter für
UA22 Adapter für
Einsätze Anwendung Einsätze Anwendung
Dies Application Dies Application
35 x 15
EN 50035 - G 32
UCD3515 EN 50022 - 35 x 7,5
Tab. 2
Tab. 1
Tab. 3





EKM 60UNVCFB
HE.17083_F © 05/2016 VI
WORK SERVICE DON´T DO General
safety rules
ACSR
UCACSR DIN 48204 < Ø 40 mm
M5 UCM5
M6 UCM6
M8 UCM8
M10 UCM10
M12 UCM12
1/4“ UCUNC14
1/2“ UCUNC12
UCM10 3/8“ UCUNC38

UA6P (60 kN)
UCBC120 Fahrdraht
UCBC150
UC
B
UC
B
Fahrdrah
t



EKM 60UNVCFB
HE.17083_F © 05/2016 VII
WORK SERVICE DON´T DO General
safety rules
Tragschiene
Top hat rail
EN 50045 - 15x5,5
- auf Anfrage -
- auf Anfrage -
G-Schiene
Mounting rail
EN 50035 - G 32
- UCD3215 -
Tragschiene
Top hat rail
EN 50022 - 35x7,5
- UCD3575 -
Tragschiene
Top hat rail
EN 50022 - 35x10
- auf Anfrage -
Tragschiene
Top hat rail
EN 50022 - 35x15
- UCD3515 -
Tragschiene
Top hat rail
EN 50022 - 35x15
- auf Anfrage -
Klauke Profilschienen-Schneider
Klauke DIN rail cutting blades


EKM 60UNVCFB
HE.17083_F © 05/2016 VIII
WORK SERVICE DON´T DO General
safety rules

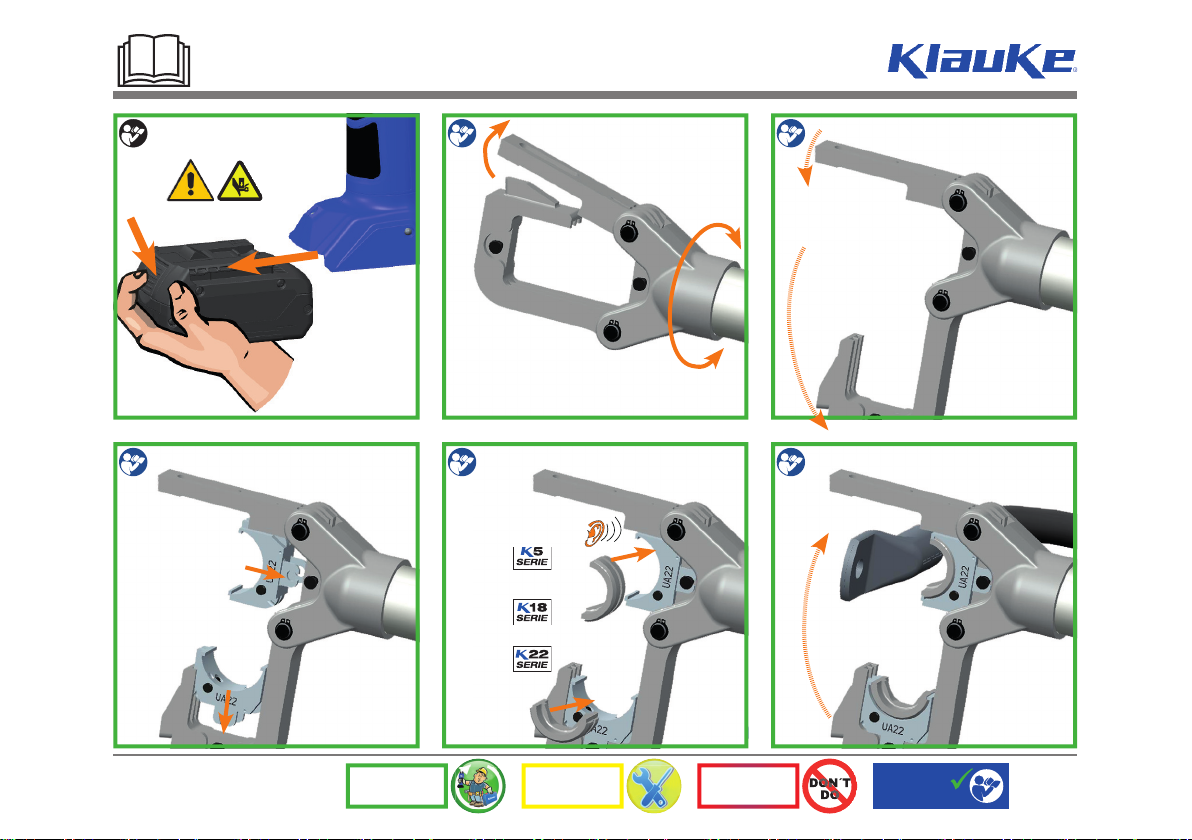

1.
2.
CLICK
UA22 see 
UA5
see Tab.1
UA18
see Tab.2
UA22
see Tab.3
1. 2.

EKM 60UNVCFB
HE.17083_F © 05/2016 IX
WORK SERVICE DON´T DO General
safety rules
1.2.3.
1.2.3.
CLICK
PRESS
PRESS
PRESS
PRESS

EKM 60UNVCFB
HE.17083_F © 05/2016 X
WORK SERVICE DON´T DO General
safety rules
1.
2.
UC40
# 2
UC40
# 1
UC40 see 
+
+
UCACSR see 
CLICK
# 1 # 2
UC40
UCACSR
# 1 # 2

EKM 60UNVCFB
HE.17083_F © 05/2016 XI
WORK SERVICE DON´T DO General
safety rules

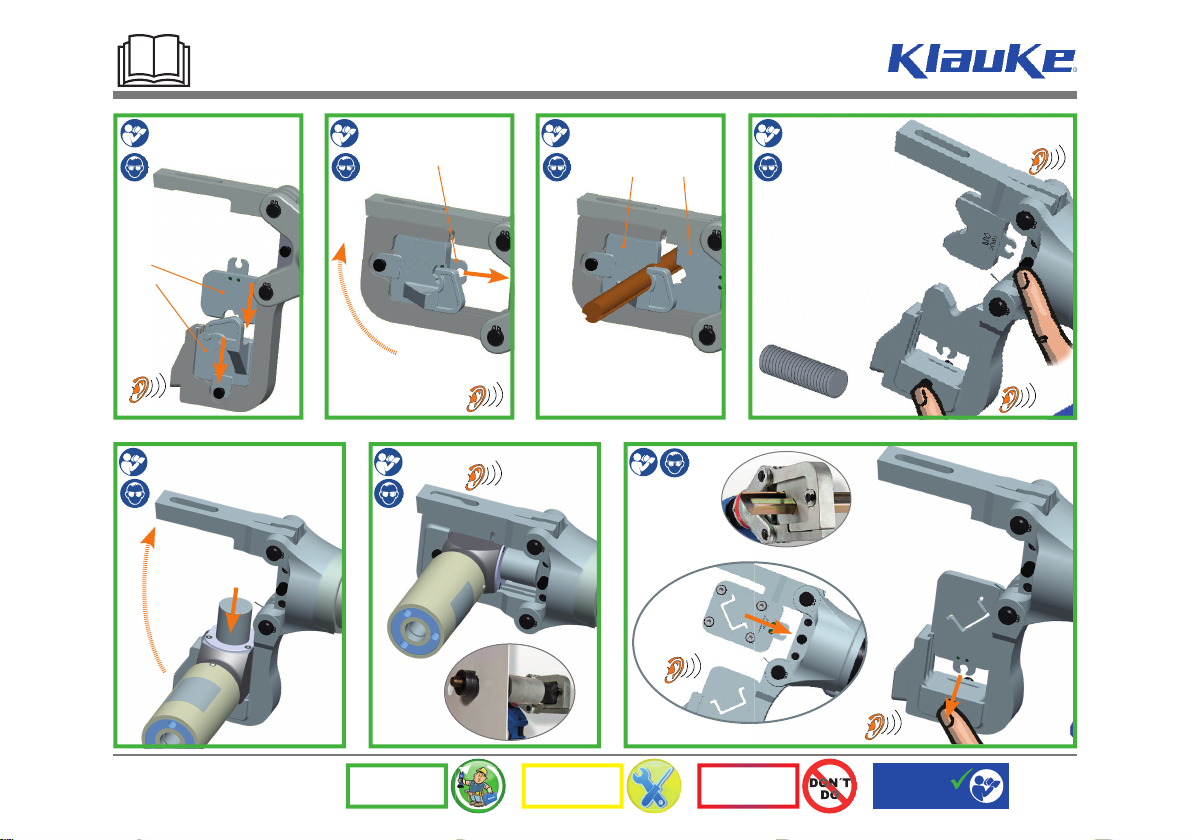

M5 UCM5
M6 UCM6
M8 UCM8
M10 UCM10
M12 UCM12
1/4“ UCUNC14
1/2“ UCUNC12
3/8“ UCUNC38
CLICK
CLICK
CLICK
1.
2.
UCBC150
# 1 # 2
UCBC150
# 2
1.
2.
UA6P
see 
UCM... see UCBC120 see 
UCBC150
UCBC150
# 2
# 1
CLICK
CLICK
1.
2.
UCD...
see 
+
+
CLICK
CLICK

EKM 60UNVCFB
HE.17083_F © 05/2016
P 3 bar
P 3 bar
ERROR CODE:
****
TOTAL:
t = 0.07 h
Q = 21.12 Ah
n = 174
USER 3:
RD3 Doppelklick
NEXT SERVICE:
9826 OPs
Doubleclick
Singleclick
enter menue
Doubelclick
select
Doubelclick
confirmed
Cycles
(until next service)
Since manufacturing:
operating houres
Capacity
# crimps
Bluetooth (if connected) *2
Battery charging level
Current pressure
Pressure max.
Error code *1
USER SELECT 3:
RD3 Einfachklick
USER SELECT:
RD3 Doppelklick
USER SELECT:
RD3 Doppelklick
3 sec.
1
2
3
4a
4b
4c
4d
5
6
7
BT
PRESS
PRESS
PRESS
PRESS
*1 Error codes/ Fehlermeldungen:
1 Overcurrent fuse
2 Overcurrent comparator
3 Overheat board
4 Overheat battery
5 Battery empty, operation stop
6 Faulty crimp motor in operation
7 Faulty crimp motor not in operation
8 Low battery
9 Battery empty
10 RTC battery low
12 Service necessary
13 RTC not found
14 BT unit not found
15 Mobile unit not found
16 Pressure sensor not found
17 Burst pressure exceeded
18 Battery temperature too low
19 Battery reserves
20 Overcurrent fuse (I)
21 Remote Control Battery Low!*
22 Service necessary SAST1
23 Service necessary SAST2
24 Service necessary SAST3
25 Remote mode: tool trigger not actuated*
27 Overheat motor
28 Service necessary: Pressure low
29 Service necessary: Pressure high
1 Überstromsicherung
2 Überstromsicherung durch Komparator
3 Boardtemperatur zu hoch
4 Akkutemperatur zu hoch
5 Akkuspannung zu gering
6 Fehlpressung bei laufendem Motor
7 Fehlpressung bei stehendem Motor
8 Niedrige Akkuspannung
9 Akku leer
10 RTC-Batterie leer
12 Service nötig
13 RTC nicht verfügbar
14 BT-Modul nicht verfügbar
15 Modul nicht verfügbar
16 Drucksensor nicht verfügbar
17 Berstdruck überschritten
18 Akkutemperatur zu gering
19 Batteriereserven zu gering
20 Überstromsicherung (I)
21 Fernbedienung-Batterie schwach*
22 Service notwendig SAST1
23 Service notwendig SAST2
24 Service notwendig SAST3
25 Remote-Modus: WZ-Taster nicht betätigt*
27 Motortemperatur zu hoch
28 Service notwendig: Druck niedrig
29 Service notwendig: Druck hoch
* remote control tools only /
nur bei fernbedienungsfähigen Werkzeugen
*2 (2Hz)
XII
WORK SERVICE DON´T DO General
safety rules

EKM 60UNVCFB
HE.17083_F © 05/2016 XIII
WORK SERVICE DON´T DO General
safety rules
Klauke i-press®Software
www.klauke.com/connectivity
Klauke i-press®App
PRESS
PRESS
≤20 sec.
PRESS
PRESS
REPEAT
> 20 sec.
PRESS
PRESS
≤20 sec.

EKM 60UNVCFB
HE.17083_F © 05/2016 XIV
WORK SERVICE DON´T DO General
safety rules

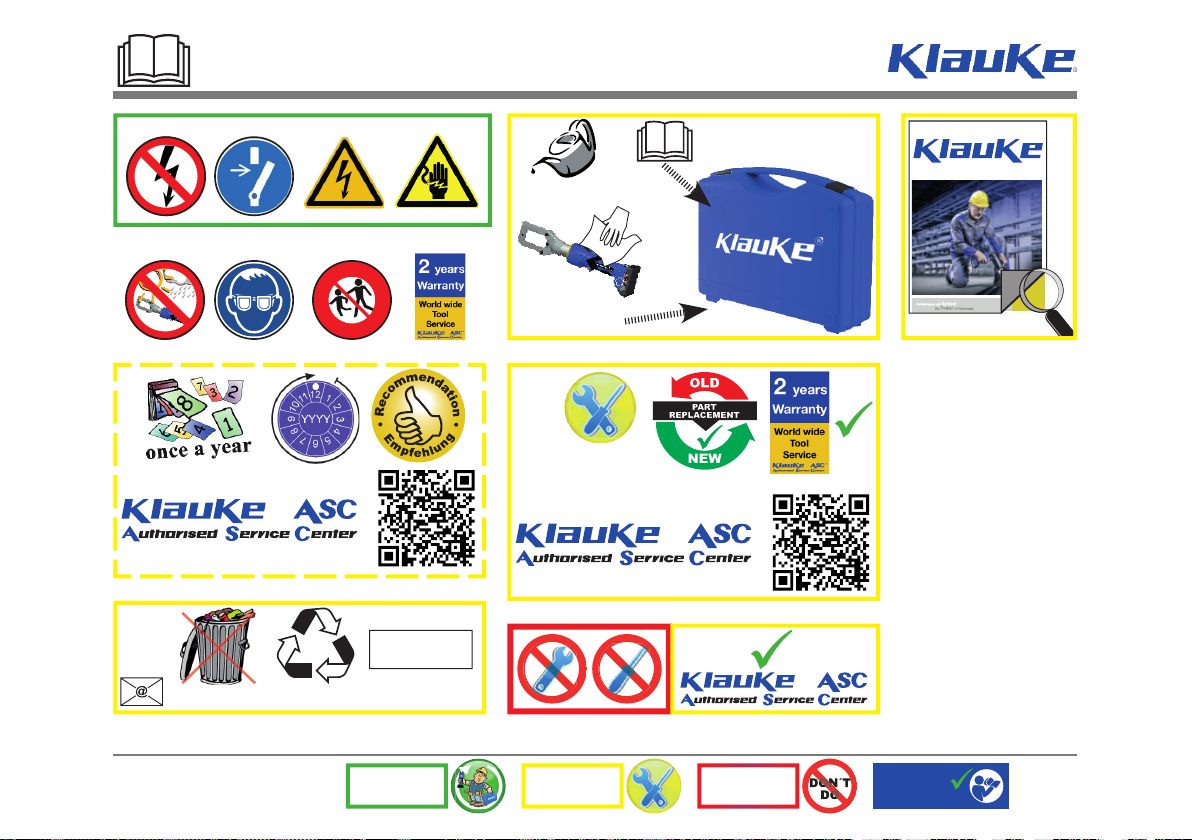

OIL
1.
2.
3.
i
DIN EN 50110
BEFORE WORK
N
O
C
H
I
L
D
R
E
N
<
1
6
A
T
W
O
R
K
•
®
[email protected]
WEEE
2012/19/EU
®
SAFETY
3 years or
10.000 operations
®

EKM 60UNVCFB
HE.17083_F © 05/2016 XV
WORK SERVICE DON´T DO General
safety rules
D GB F E NLP RUS PL ID GB F E NLP RUS PL I
Wann/When/Quand/Quando/
cuándo/Wanneer/Когда/это
происходит/Kiedy/quando
Warum/Why/Pourquoi/Porquê/
¿por qué?/Waarom/Причина/
Dlaczego/Perché
20 sec
nach Arbeitsvorgang
after working cycle
après opération de travail
Después del proceso de trabajo
após o processo de trabalho
na bedrijfscyclus
после цикла опрессовки
po zakończeniu pracy
dopo il processo di lavoro
20 sec/2Hz
nach Arbeitsvorgang
after working cycle
après opération de travail
Después del proceso de trabajo
após o processo de trabalho
na bedrijfscyclus
после цикла опрессовки
po zakończeniu pracy
dopo il processo di lavoro
20 sec/5Hz
während der Übertemperatur
while exceeding the temp. limit
pendant surchauffe
en caso de temperatura excesiva
durante a temperatura excessiva
tijdens te hoge temperatuur
при высокой температуре
внутри корпуса
przy przegrzaniu
superando il limite di temperatura
Werkzeug zu heiß
Unit too hot
outil surchauffé
Herramienta demasiado caliente
ferramenta demasiado quente
gereedschap te heet
Перегрев инструмента
urządzenie za gorące
Utensile troppo caldo

EKM 60UNVCFB
HE.17083_F © 05/2016 XVI
Wann/When/Quand/Quando/
cuándo/Wanneer/Когда/это
происходит/Kiedy/quando
Warum/Why/Pourquoi/Porquê/
¿por qué?/Waarom/Причина/
Dlaczego/Perché
1 x 1 x
nach Arbeitsvorgang
after working cycle
après opération de travail
Después del proceso de trabajo
após o processo de trabalho
na bedrijfscyclus
после цикла опрессовки
po zakończeniu pracy
dopo il processo di lavoro
Fehler: der notwendige Pressdruck wurde nicht erreicht. Es handelt sich
um eine manuelle Unterbrechung der Pressung bei stehendem Motor.
Error: the required pressure has not been reached. The operator has inter-
rupted the pressing cycle manually while the motor was not running.
ERREUR: Pression necessaire pas atteinte. Il s‘agît d‘une interruption
manuelle de la sertissage au moteur arrêté.
Error: No se ha alcanzado la presión necesaria o el operador ha interrum-
pido el ciclo a mano mientras el motor ha parado.
Falha: a pressão de prensagem necessária não foi alcançada. Trata-se de
uma interrupção manual da prensagem com o motor parado.
Foutmelding: De benodigde persdruk wordt niet bereikt. De gebruiker heeft
de verkrimping handmatig stopgezet aangezien de motor niet actief is.
Ошибка: не было достигнуто требуемое усилие опрессовки или
оператор прервал процесс опрессовки вручную, когда двигатель
остановился.
Błąd: konieczne ciśnienie nie zostało osiągnięte. Użytkownik przerwałcykl
pracy ręcznie w chwili, gdy silnik nie byłwłączony
Errore: la pressione richiesta non è stata raggiunta. L‘operatore ha interrot-
to manualmente il ciclo di pressatura mentre il motore non è in funzione.
3 x 3 x
nach Arbeitsvorgang
after working cycle
après opération de travail
Después del proceso de trabajo
após o processo de trabalho
na bedrijfscyclus
после цикла опрессовки
po zakończeniu pracy
dopo il processo di lavoro
Schwerwiegender Fehler: Pressdruck wurde bei laufendem Motor nicht
erreicht.
Serious Error: The pressure has not been reached while the motor was
running.
Erreur Grave: Pression pas atteinte au moteur courant.
Error grave: No se ha alcanzado presión mientras el motor estaba en
marcha
Falha grave: a pressão de prensagem não foi alcançada com o motor em
funcionamento.
Urgente foutmelding: De persdruk werd bij een werkende motor niet
bereikt.
Серьезная ошибка: не было достигнуто требуемое усилие опрессовки
во время работы двигателя
Poważny błąd: konieczne cisnienie nie zostało osiagnięte podczas pracy
silnika
Errore grave: la pressione non è stata raggiunta mentre il motore è in
funzione.
D GB F E NLP RUS PL I

EKM 60UNVCFB
HE.17083_F © 05/2016 XVII
Presseinsätze/dies/matrices HIS 5
geeignet für/suitable for/approprie pour:
Isolierte Que tschkabelsch uhe und Stiftkabelschuhe
Isolierte Rohrkabelschuhe und Verbinder
Isolierte Stiftkabelschuhe
Insulated tubular cable lugs and connectors
Insulated pin cable lugs
cosses et manchons tubulaires isolees
cosses fiches isolees
10 HIS510 5
16 HIS516 5
25 HIS525 5
35 HIS535 5
50 HIS550 5
70 HIS570 5
95 HIS595 5
Presseinsätze/dies/matrices HR 5
geeignet für/suitable for/approprie pour:
Isolierte Que tschkabelsch uhe und Stiftkabelschuhe
Rohrkabelschuhe und
Verbinder „Normalausführung“
Tubular cable lugs and connectors
„Standard type“
cosses et manchons tubulaires
„Type Standard“
6 + 35 HR5635 5
10 + 50 HR51050 5
16 + 70 HR51670 5
25 + 95 HR52595 5
120 HR5120 5
150 HR5150 5
185 HR5185 5
240 HR5240 5
Tab. 1
mm²
Art.-Nr.
Part No.
Art. n°
Pressbreite mm
Crimp width mm
larg. mm
10 AE2210 20
mm²
Art.-Nr.
Part No.
Art. n°
Pressbreite mm
Crimp width mm
larg. mm
10 AE2210 20

EKM 60UNVCFB
HE.17083_F © 05/2016 XVIII
Presseinsätze/dies/matrices HF 5
geeignet für/suitable for/approprie pour:
Presskabels chuhe und Verbinde r nach DIN - Al
Rohrkabelschuhe und Verbinder
für feindrähtige Leiter
Tubular cable lugs and connectors
for fine stranded cables
cosses et manchons tubulaires
pour DIN 60228 §5&6
mm²
Art.-Nr.
Part No.
Art. n°
10 HA410
10 HF510
16 HF516
25 HF525
35 HF535
50 HF550
Presseinsätze/dies/matrices HRU 5
geeignet für/suitable for/approprie pour:
Runddrückeinsätzefü r Al- und Cu-Sek torleiter
Runddrückeinsätze für 3 und 4-Adrige Al-
und Cu-Sektorleiter
Rundpressing dies for 3 and 4 stranded
Al- and Cu-sector conductors
mise au rond pour cables AL/CU a trois et
quatre conducteurs
mm² se mm² sm
Art.-Nr.
Part No.
Art. n°
Leiter Ø mm
Conductor Ø mm
conducteur
Runddrückbreite mm
Pre-rounding width mm
matrice de mises ou rond
10 HRU410 4,1 9
10 HRU510 4,1 12
16 HRU516 5,1 12
35 25 HRU53525 6,3 12
50 35 HRU55035 7,5 12
70 50 HRU57050 912
95 70 HRU59570 10,5 12
120 95 HRU512095 12,5 12
150 120 HRU5150120 14 12
185 150 HRU5185150 15,7 12
240 185 HRU5240185 17,5 12
300 240 HRU5300240 20,3 12
