enervent Exvent eWind Series User manual

14.11.2017
eWind
Liesikuvun asentaminen ja käyttö
Installation och användning av spiskåpa
Installasjon og bruk av kjøkkenhette
Cooker hood installation and user manual
-liesikuvut
-spiskåpor
-kjøkkenhetter
-cooker hoods
FIN
SWE
NOR
ENG

2
Sisällysluettelo
TURVALLISUUS ............................................................................................................ 6
Yleistä ................................................................................................................. 6
Sähköturvallisuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
TOIMITUSSISÄLTÖ.......................................................................................................... 7
Enervent Standard -liesikupu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Enervent Premium -liesikupu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Liesikupumallit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
LIESIKUVUN ASENNUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Asennusvaihtoehdot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Standard-liesikuvun asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Liitäntä poistoilmakanavaan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Premium-liesikuvun asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Liitäntä poistoilmakanavaan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Ulosvedettävän etuosan säätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Etulistan vaihto .......................................................................................................13
Sähköasennus ........................................................................................................13
Enervent -liesikuvun paineenlasku-/ilmavirtauskaavio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
ON-asennus seinä-/kattokiinnitystelinettä käyttäen, vasenkätinen 46
ON-asennus seinä-/kattokiinnitystelinettä käyttäen, oikeakätinen 47
ON-asennus ilman seinä-/kattokiinnitystelinettä, vasenkätinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
ON-asennus ilman seinä-/kattokiinnitystelinettä, oikeakätinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Enervent Standard -liesikupu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Enervent Premium -liesikupu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Sähkökytkentäkaaviot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Liesikuvun sähköliitännät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Käyttäjän pikaohje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Hoito ja ylläpito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

3
Innehållsförteckning
SÄKERHET ................................................................................................................16
Allmänt ...............................................................................................................16
Elsäkerhet.............................................................................................................16
LEVERANSINNEHÅLL......................................................................................................17
Enervent Standard -spiskåpa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Enervent Premium -spiskåpa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Spiskåpemodeller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
INSTALLATION AV SPISKÅPA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Installationsalternativ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Installation av Standard spiskåpa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Anslutning av imkanal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Anslut spiskåpan med Ø125 mm kanal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Installation av Premium spiskåpa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Anslutning till imkanal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Byte av front ..........................................................................................................23
Elektrisk installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Enervent -spiskåpornas tryckfalls-/luftflödesdiagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Måttbild ON-installationssätt med vägg- / takmonteringsskiva, vänster 46
Måttbild ON-installationssätt med vägg- / takmonteringsskiva, höger 47
Måttbild ON-installationssätt utan vägg- / takmonteringsskiva, vänster 48
Måttbild ON-installationssätt utan vägg- / takmonteringsskiva, höger 49
Enervent Standard -spiskåpa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Enervent Premium -spiskåpa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Elschema .............................................................................................................52
Spiskåpans elanslutningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Användarens snabbguide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Skötsel och underhåll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

4
Innhold
SIKKERHET................................................................................................................26
Generelt ..............................................................................................................26
Elsikkerhet ............................................................................................................26
LEVERINGSINNHOLD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Exvent Standard -kjøkkenhette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Exvent Premium -kjøkkenhette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Kjøkkenhettemodeller. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
INSTALLERING AV KJØKKENHETTE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Monteringsalternativer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Installere Standard kjøkkenhette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Tilkobling til avtrekkskanal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Koble til kjøkkenhetten med rør Ø125 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Installere Premium kjøkkenhette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Tilkobling til avtrekkskanal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Koble til kjøkkenhetten med rør Ø125 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Justering av uttrekkbar front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Bytte front ............................................................................................................33
Elektrisk installasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Skjema for trykkfall/luftstrøm for Exvent-kjøkkenhette. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Måltegning ON-montering ved hjelp av vegg-/takmonteringsplate, venstre 46
Måltegning ON-montering ved hjelp av vegg-/takmonteringsplate, høyre 47
Måltegning ON-montering uten vegg-/takmonteringsplate, venstre 48
Måltegning ON-montering uten vegg-/takmonteringsplate, høyre 49
Exvent Standard -kjøkkenhette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Exvent Premium -kjøkkenhette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Koblingsskjema .......................................................................................................52
Kjøkkenhette koblingsskjema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Hurtigveiledning for bruker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Pleie og vedlikehold. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

5
Contents
SAFETY ...................................................................................................................36
General ...............................................................................................................36
Electrical safety .......................................................................................................36
CONTENTS OF THE DELIVERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Enervent Standard -cooker hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Enervent Premium -cooker hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Cooker hood models . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
COOKER HOOD INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Mounting options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Installation of Standard cooker hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Attaching the extract duct. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Connect the cooker hood to a Ø125 mm duct.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Installation of Premium cooker hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Attaching the extraction duct . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Connect a Ø125 mm duct to the cooker hood. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Adjusting the extendable front section. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Changing the front rim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Electrical installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Enervent cooker hood pressure drop/airflow diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Dimensional drawing ON-installation wall / ceiling mounting frame left handed 46
Dimensional drawing ON-installation wall / ceiling mounting frame right handed 47
Dimensional drawing ON-installation left handed. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Dimensional drawing ON-installation right handed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Dimensional drawing Enervent Standard -cooker hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Dimensional drawing Enervent Premium -cooker hood. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Electrical diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Cooker hood electrical connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
User´s Quick Guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Care and maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

6
TURVALLISUUS
Yleistä Sähköturvallisuus
Tarkista aina ennen huoltoluukun avaamista, että
laitteen syöttöjännite on katkaistu.
Ainoastaan valtuutettu sähköasentaja saa tehdä
toimenpiteitä sähkökoteloon.
Noudata sähköasennuksista annettuja paikallisia
määräyksiä.
Toimintahäiriön sattuessa selvitä aina häiriön syy,
ennen kuin käynnistät laitteen uudelleen.
Kun olet katkaissut laitteen virran, odota kaksi (2)
minuuttia, ennen kuin aloitat huollon. Vaikka virta
on katkaistu, puhaltimet jatkavat pyörimistä ja
jälkilämmityspatteri pysyy kuumana jonkin aikaa.
Liesikupuun liitetyn kanavan materiaalin,
eristyksen ja asennuksen on vastattava
ruoanlaittoalueiden ilmanpoistosta annettua
paikallista lakia ja määräyksiä.
Varmista liesikuvun minimietäisyys keittotasosta
liesikuvun mittakuvasta.
Tarkista, että laite on kokonaan erotettu
sähköverkosta, ennen kuin suoritat jännitetestejä,
eristysvastusmittauksia tai muita sähkötöitä tai
-mittauksia. Sellaiset työt voivat vaurioittaa herkkiä
sähkölaitteita.
Ilmanvaihtolaitteissa käytetyt valvontalaitteet
voivat aiheuttaa vuotovirtaa. Se voi vaikuttaa
vikavirtasuojaukseen.
Kaikki ohjausjärjestelmällä varustetut
ilmanvaihtolaitteet on varustettava
ylijännitesuojalla.
VAARA VAARA
VAARA
VAROITUS
VAROITUS
VAROITUS
VAROITUS
HUOMIO
HUOMIO
HUOMIO

7Ammattilaisen asennusohje
FI
TOIMITUSSISÄLTÖ
Tuotenumero Tuotenimi
K240130301 Liesikupu Standard Plus valkoinen
K240130302 Liesikupu Standard Plus ruostumaton teräs
K240130201 Liesikupu Premium valkoinen
K240130202 Liesikupu Premium ruostumaton teräs
Liesikupumallit
Enervent Standard -liesikupu
Enervent Premium -liesikupu
kanavayhde
kanavayhde
kiinnityskonsolit
virtajohto
ohje
ohje
ruuvit
ruuvit
liesikuputilan
indikointijohto
Enervent Standard -liesikupu
Enervent Premium -liesikupu
rasvasuodin
rasvasuodin
liesikuputilan indikointi
ja virtajohto valolle

8
Tämä käyttöohje on tarkoitettu täydentämään eWind-
asennusohjetta Enervent-liesikuvun asentamisessa ja
liittämisessä Enervent-ilmanvaihtolaitteeseen.
Jos eWind-asennusohje ja tämä käyttöohje poikkeavat
toisistaan, tätä käyttöohjetta on noudatettava.
Noudata muilta osin eWind-asennusohjetta.
Asennusvaihtoehdot
Liesikuvun poistokanava liitetään ilmanvaihtolaitteen
liesikupuliitäntään. Pinion ilmanvaihtolaitteessa on kaksi
vaihtoehtoista liitäntätapaa. Pinion ON, missä liesikupu
on kiinnitetty suoraan Pinion laitteen alle. Sekä Pinion
OFF, jossa liesikupu on liitetty erillisellä kanavalla Pinion
laitteen yläosan liesikupuliitäntään. Kaikissa muissa
Enervent ilmanvaihtolaitteissa liesikupu liitetään omalla
kanavalla ilmanvaihtolaitteeseen (OFF-asennustapa).
Ainoastaan Enervent Standard liesikuvut voidaan liittää
Pinion ON-asennustapaa käyttäen. Kaikki muut liesikuvut
on liitettävä käyttäen OFF-asennustapaa. Liitä liesikuvun
poistokanava ilmanvaihtolaitteen liesikupuliitäntään.
Liesikupu
Kaikkien Enervent-ilmanvaihtolaitteeseen liitettävien
liesikupujen on täytettävä seuraavat vaatimukset:
• Liesikuvussa on oltava rasvasuodatin.
• Liesikupua ei saa varustaa omalla puhaltimella.
• Liesikuvussa on oltava jännitteetön NO-kosketin
(normaalisti auki), joka sulkeutuu, kun liesikuvun
sulkuläppä on auki-asennossa.
• Liesikuvussa on oltava sulkuläppä, joka suljetaan
ilmatiiviisti ajastimella ennalta määrätyn ajan jälkeen
(maksimiaika 60 min). Liesikuvun läpi ei saa kulkea
ilmanvaihdon perusilmavirtausta.
LIESIKUVUN ASENNUS
Liesikupua ei saa liittää ilmanvaihtolaitteiston
poistokanavaan.
VAROITUS

9Ammattilaisen asennusohje
FI
Kuva 1. Ilmanvaihtolaite asennettuna ON-kokoonpanona.
Kuva 2. OFF-kokoonpano käyttäen Pinion-
ilmanvaihtolaitetta esimerkkinä

10
ON-asennus käyttämällä suoraan
ilmanvaihtolaitteeseen liitettyä
liesikupua.
Huomaa, että ON-kokoonpanossa kondenssiveden
poistoputki vedetään liesikuvun takasivun läpi. Jos
liesikuvun takana on seinä, valmistelut on tehtävä
kondenssiveden poistoputken vetämiseksi seinän sisällä
tai seinällä sopivaan viemäriin.
• Asenna ilmanvaihtolaite asennusohjeen mukaisesti, joko
seinän/katon asennuskehyksen kanssa tai ilman. Noudata
valmistajan ohjeita ja liesitason ja liesikuvun välisestä
minimietäisyydestä annettua paikallista lakia ja määräyksiä.
• Poista suojalevy ilmanvaihtolaitteen pohjasta (8
ruuvia).
• Poista esileikattu eriste ilmanvaihtolaitteen pohjasta.
Käytettävissä on kaksi halkaisijaltaan erikokoista
liesikuvun poistokanavaliitäntää (100 mm ja 125 mm).
• Tee tarvittaessa liesikuvun koteloon läpiviennit
kondenssiveden poistoputkea, sähkökaapeleita ja
seinän/katon asennuskehyksen kiinnitysruuveja
varten (soveltuvin osin). Sähkökaapelin läpivienti on
oltava tiivis, jotta mahdollinen kondenssivesi ei valu
liesikupuun.
• Asenna tarvittaessa liesikuvun poistokanavaliitäntä ja
sulkuläppä liesikupuun. Tarkista, että sulkuläppä toimii
oikein.
Enervent Standard -liesikuvun poistokanava-
asetelma. A = Sulkuläppää liikuttava tanko. B =
Kanavaliitäntäasetelman kohdistustapit.
ON-asennus
käyttämällä
Enervent Standard
-liesikupua.
500/650
Enervent Standard
-liesikuvun ja sähkö-/
kaasulieden lämpölevyn
välinen minimietäisyys.
HUOM.: Ota huomioon liesikuvun kaapelin oikea reititys
Pinion Arctic Right -mallissa. Kaapeli on vedettävä
esilämmityspatterin edestä kuvan mukaisesti.
HUOM
• Asenna liesikupu ilmanvaihtolaitteen pohjaan
peltiruuveilla. Ilmanvaihtolaitteen pohjan molemmilla
puolilla on esiporatut reiät ruuveja varten.
• Vedä sähkökaapeli ilmanvaihtolaitteen takaosan
oikeaan alakulmaan asennetun kumisen läpiviennin
läpi. Vedä kaapeli ilmanvaihtolaitteen kautta
sähkökaappiin. Tee tarvittavat sähköliitännät
kytkentäkaavioiden mukaisesti.
• Liitä tarvittaessa vesilukolla varustettu kondenssiveden
poistoputki sopivaan viemäriin.

11Ammattilaisen asennusohje
FI
Liesikuvun asentaminen käyttäen
OFF-asennustapaa
Enervent-ilmanvaihtolaite ja liesikupu asennetaan erillisinä
yksikköinä. Asenna ilmanvaihtolaite sen asennusohjeen
mukaisesti.
• Asenna liesikupu valmistajan ohjeiden mukaan.
• Asenna ilmakanava liesikuvusta Enervent-
ilmanvaihtolaitteen liesikupukanavan liitäntään
tai Pinion seinän/katon asennuskehyksen
liesikupukanavan liitäntään sen mukaan, käytetäänkö
seinän/katon asennuskehystä vai ei. Neo-
ilmanvaihtolaitteen liesikupuliitäntä on avattava
leikkaamalla terävällä veitsellä tai sahaamalla
pienihampaisella sahalla liesikupuliitännän yläosa pois.
• Liitä liesikuvun ja Enervent-ilmanvaihtolaitteen välinen
sähkökaapeli kytkentäkaavion mukaisesti.
HUOM.: Kanavan materiaalin, eristyksen ja asennuksen
on vastattava ruoanlaittoalueiden ilmanpoistosta
annettua paikallista lakia ja määräyksiä.
HUOM.: Kanava on asennettava siten, että sen
puhdistaminen on helppoa.
HUOM: Jos asennukseen käytetään liitosletkua, se
on asennettava kiinteästi lähimpään liitoskohtaan,
kts. kuva alla.
HUOM
HUOM
HUOM
Neo-ilmanvaihtolaitteen liesikupuliitännän
leikkaus
Standard-liesikuvun asennus
Liesikupu voidaan sijoittaa kaappirivistön alle tai kaappien
väliin.
Liitäntä poistoilmakanavaan
Yhdistä liesikupu kanavalla Ø125 mm.
Liitäntämuhvi toimitetaan liesikuvun sisällä.
Irrota suodatin.
Peltiakseli A sijoitetaan peltikannen alla olevaan
renkaaseen. Varmista, että kiinnikkeet B asettuvat levyn
reunan alle ja että laite lukittuu tiukasti.
Kuva 4
Liesikupu voidaan asentaa myös konsolien
avulla, joita on saatavana lisävarusteena,
Kuva 4. Lisävarusteiden asennusohjeet ovat
lisävarusteiden mukana.
Liitäntä poistoilmakanavaan
Yhdistä liesikupu putkella Ø125 mm.
Kuva 5
Huom!
Jos asennukseen käytetään liitosletkua,
se on asennettava kiinteästi lähimpään
liitoskohtaan, Kuva 5.
991.0358.121/126016/2016-05-11 17

12
Premium-liesikuvun asennus
Liesikupu voidaan asentaa kaappien väliin tai kaappiin
ilman pohjalevyä.

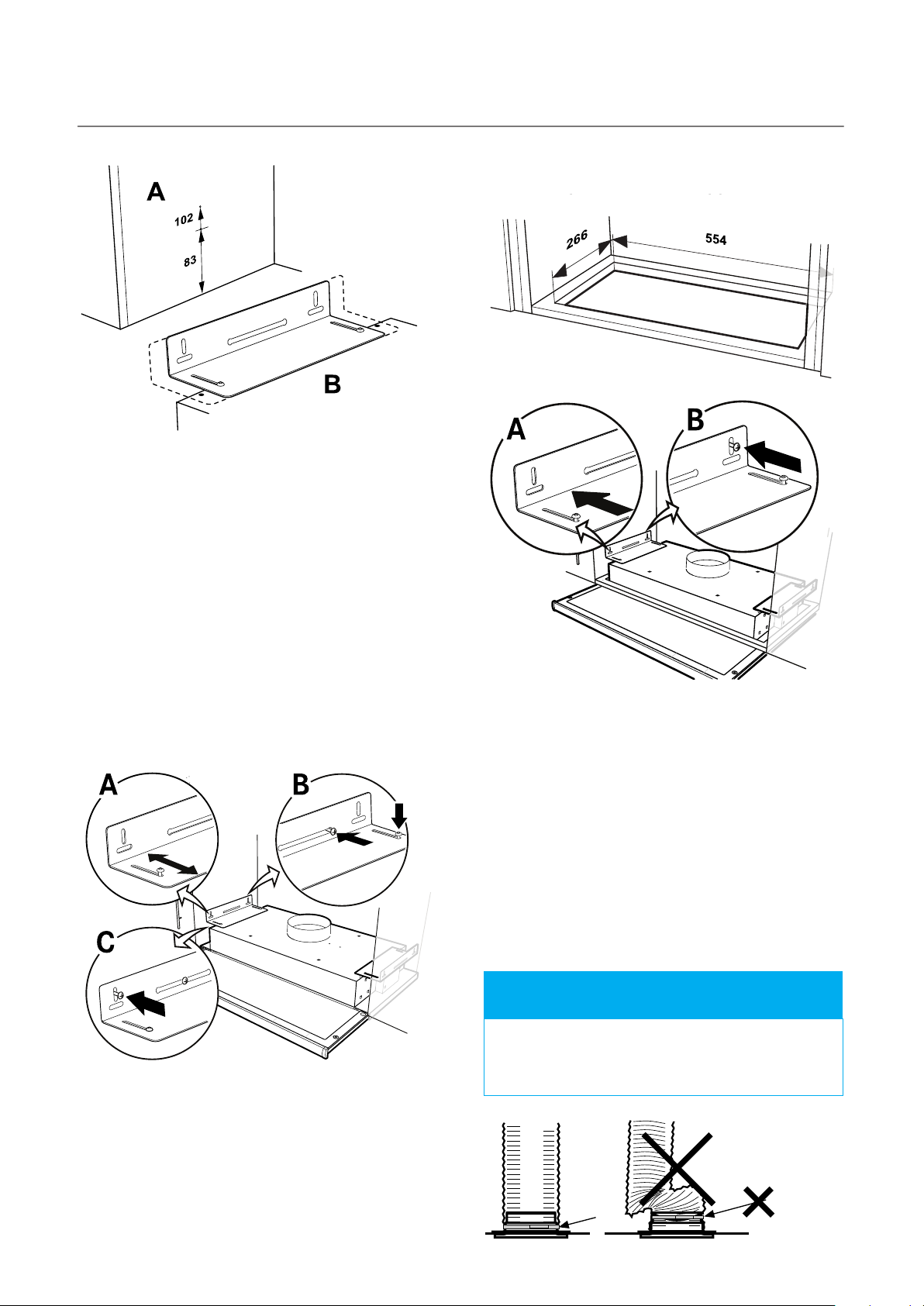

Liesikupu asennetaan konsoleiden avulla. Merkitse
ruuvien paikat (kuva 3A) ja kiinnitä ne siten, että ne
ulkonevat muutamia millimetrejä kaappien molemmilla
puolilla mittakuvan mukaisesti (kts. kuva 4B). Jos liesikuvun
alareuna halutaan asentaa samaan linjaan kaappien
alareunan kanssa, käytetään ylempää mittaa, 102 (kuva
3A). Liesikuvun konsoleita voi säätää, joten ne sopivat
erisyvyisiin kaappeihin (kuva 3B).
Asenna liesikuvun konsolit irrottamatta ruuveja kokonaan,
ja säädä sitten konsoleita siten, että ne asettuvat
kaappeja vasten (kuva 4A). Aseta liesikupu kaappeihin
esiasennettuihin ruuveihin. Kiristä ruuvit konsoliin ja
seinään (kuva 4B). Lukitse konsolit tiukasti lukitusruuveilla
(kuva 4C).
Asennus pohjalliseen kaappiin
ASENNUS
Liesikupu voidaan upottaa kaappien sisään.
Liesikuvussa on moottorikäyttöinen pelti,
LED-valaistus ja metallilankasuodatin.
Asennus, käyttö, hoito, ylläpito jne. käsitel-
lään tässä ohjeessa.
TEKNISET TIEDOT
Kuva 1
Mitat ks. Kuva 1
Sähkölii-
täntä
230 V ~
suojamaadoituksella.
Valaistus LED 2 x 2 W
ASENNUS
Liesikuvun mukana saat mm. yksityiskohtai-
set asennusohjeet ja ruuvit kiinnittämistä
varten.
Sähköasennus
Liesikuvun mukana tulee johto sekä maa-
doitettu pistoke liitettäväksi maadoitettuun
pistorasiaan. Pistorasiaan on päästävä kä-
siksi myös asennuksen jälkeen.
Liitäntämuhvin ja sulkupellin asennus
Kuva 2
Imuri toimitetaan liesikuvun mukana.
Peltiakseli A sijoitetaan peltikannen alla ole-
vaan renkaaseen, katso Kuva 2. Varmista,
että kiinnikkeet B asettuvat levyn reunan
alle ja että laite lukittuu tiukasti.
Liesikuvun asennus
Liesikupu voidaan asentaa kaappien
väliin tai kaappiin ilman pohjalevyä.
Kuva 3
Liesikupu asennetaan konsoleiden avulla.
Merkitse ruuvien paikat ja kiinnitä ne siten,
että ne ulkonevat muutamia millimetrejä
kaappien molemmilla puolilla mittakuvan
mukaisesti, Kuva 3A. Jos liesikuvun alareu-
na halutaan asentaa samaan linjaan kaappi-
en alareunan kanssa, käytetään ylempää
mittaa, 102, katso Kuva 3A. Liesikuvun kon-
soleita voi säätää, joten ne sopivat erisyvyi-
siin kaappeihin, Kuva 3B.
18 991.0356.828/125909/2015-02-13
det øverste mål, 102, se Fig. 3A. beslagene
kan justeres på emhætten, så de passer til
forskellige skabsdybder, Fig. 3B.
Fig. 4
Monter beslagene i emhætten uden at
spænde skruerne helt, og juster beslagene,
så de passer mod skabssiderne, Fig. 4A.
Ophæng emhætten i formonterede skruer i
skabssiden. Spænd skruerne mod beslage-
ne og ind i væggen, Fig. 4B. Lås beslagene
fast med låseskruer, Fig. 4C.
Montering i skab med bund
Fig. 5
Fig. 6
Emhætten monteres ved hjælp af beslag.
Sav et hul i skabsbunden som vist på måls-
kitsen, Fig. 5. Fastgør beslagene så langt
inde, som de kan på emhætten. Skyd em-
hætten op i hullet mod skabets bund. Træk
ud, Fig. 6A, og skru beslagene fast på ska-
bets sider, Fig. 6B. Træk beslagene fast i
emhætten.
Tilslutning til udluftningskanal
Tilslut emhætten med rør eller slange Ø125
mm.
Fig. 7
Obs!
Ved montering med slange skal slangen
monteres udstrakt nærmest tilslutning-
en, Fig. 7.
12 991.0356.828/125909/2015-02-13
Kuva 4
Asenna liesikuvun konsolit irrottamatta ruu-
veja kokonaan, ja säädä sitten konsoleita
siten, että ne asettuvat kaappeja vasten,
Kuva 4A. Aseta liesikupu kaappeihin esia-
sennettuihin ruuveihin. Kiristä ruuvit konso-
liin ja seinään, Kuva 4B. Lukitse konsolit
tiukasti lukitusruuveilla, Kuva 4C.
Asennus pohjalliseen kaappiin
Kuva 5
Kuva 6
Liesikupu asennetaan konsoleiden avulla.
Sahaa kaapin pohjaan aukko mittakuvan
mukaisesti, Kuva 5. Kiinnitä konsolit niin
ylös, että liesikupu sopii paikalleen. Nosta
liesikupu ylös kaapin pohjaan tehdystä au-
kosta. Vedä ulos, Kuva 6A, ja ruuvaa konso-
lit kiinni kaappeihin, Kuva 6B. Kiristä
konsolit liesikupuun.
Liitäntä poistoilmakanavaan
Yhdistä liesikupu putkella tai letkulla, Ø125
mm.
Kuva 7
Huom!
Jos asennukseen käytetään liitosletkua,
se on asennettava kiinteästi lähimpään
liitoskohtaan, Kuva 7.
Ulosvedettävän etuosan säätö
Kuva 8
Vedä etuosa kokonaan ulos. Irrota liesiku-
vun alapuolella olevan etuosan pysäyttimen
ruuvit ja vedä pysäytin niin pitkälle eteen
kuin se tulee, Kuva 8.
991.0356.828/125909/2015-02-13 19
Liesikupu asennetaan konsoleiden avulla.
Sahaa kaapin pohjaan aukko mittakuvan mukaisesti (kuva
5). Kiinnitä konsolit niin ylös, että liesikupu sopii paikalleen.
Nosta liesikupu ylös kaapin pohjaan tehdystä aukosta.
Vedä ulos (kuva 6A) ja ruuvaa konsolit kiinni kaappeihin
(kuva 6B). Kiristä konsolit liesikupuun.
HUOM: Jos asennukseen käytetään liitosletkua, se
on asennettava kiinteästi lähimpään liitoskohtaan,
kts. kuva alla.
HUOM
Liitäntä poistoilmakanavaan
Yhdistä liesikupu kanavalla Ø125 mm.
Kuva 4
Liesikupu voidaan asentaa myös konsolien
avulla, joita on saatavana lisävarusteena,
Kuva 4. Lisävarusteiden asennusohjeet ovat
lisävarusteiden mukana.
Liitäntä poistoilmakanavaan
Yhdistä liesikupu putkella Ø125 mm.
Kuva 5
Huom!
Jos asennukseen käytetään liitosletkua,
se on asennettava kiinteästi lähimpään
liitoskohtaan, Kuva 5.
991.0358.121/126016/2016-05-11 17
Kuva 4
Asenna liesikuvun konsolit irrottamatta ruu-
veja kokonaan, ja säädä sitten konsoleita
siten, että ne asettuvat kaappeja vasten,
Kuva 4A. Aseta liesikupu kaappeihin esia-
sennettuihin ruuveihin. Kiristä ruuvit konso-
liin ja seinään, Kuva 4B. Lukitse konsolit
tiukasti lukitusruuveilla, Kuva 4C.
Asennus pohjalliseen kaappiin
Kuva 5
Kuva 6
Liesikupu asennetaan konsoleiden avulla.
Sahaa kaapin pohjaan aukko mittakuvan
mukaisesti, Kuva 5. Kiinnitä konsolit niin
ylös, että liesikupu sopii paikalleen. Nosta
liesikupu ylös kaapin pohjaan tehdystä au-
kosta. Vedä ulos, Kuva 6A, ja ruuvaa konso-
lit kiinni kaappeihin, Kuva 6B. Kiristä
konsolit liesikupuun.
Liitäntä poistoilmakanavaan
Yhdistä liesikupu putkella tai letkulla, Ø125
mm.
Kuva 7
Huom!
Jos asennukseen käytetään liitosletkua,
se on asennettava kiinteästi lähimpään
liitoskohtaan, Kuva 7.
Ulosvedettävän etuosan säätö
Kuva 8
Vedä etuosa kokonaan ulos. Irrota liesiku-
vun alapuolella olevan etuosan pysäyttimen
ruuvit ja vedä pysäytin niin pitkälle eteen
kuin se tulee, Kuva 8.
991.0356.828/125909/2015-02-13 19
Kuva 3. Kuva 5.
Kuva 6.
Kuva 4.

13Ammattilaisen asennusohje
FI
Ulosvedettävän etuosan säätö
Vedä etuosa kokonaan ulos. Irrota liesikuvun alapuolella
olevan etuosan pysäyttimen ruuvit ja vedä pysäytin niin
pitkälle eteen kuin se tulee.
Etulistan vaihto
Etuosa on irrotettavissa etulistan vaihtoa varten. Irrota
kolme ruuvia kuvan mukaisesti.
Työnnä etuosaa sisäänpäin, kunnes se asettuu oikeaan
kohtaan kaapin reunaa vasten. Vedä etuosa uudelleen
ulos ja kiristä pysäyttimen ruuvit.
Kuva 4
Asenna liesikuvun konsolit irrottamatta ruu-
veja kokonaan, ja säädä sitten konsoleita
siten, että ne asettuvat kaappeja vasten,
Kuva 4A. Aseta liesikupu kaappeihin esia-
sennettuihin ruuveihin. Kiristä ruuvit konso-
liin ja seinään, Kuva 4B. Lukitse konsolit
tiukasti lukitusruuveilla, Kuva 4C.
Asennus pohjalliseen kaappiin
Kuva 5
Kuva 6
Liesikupu asennetaan konsoleiden avulla.
Sahaa kaapin pohjaan aukko mittakuvan
mukaisesti, Kuva 5. Kiinnitä konsolit niin
ylös, että liesikupu sopii paikalleen. Nosta
liesikupu ylös kaapin pohjaan tehdystä au-
kosta. Vedä ulos, Kuva 6A, ja ruuvaa konso-
lit kiinni kaappeihin, Kuva 6B. Kiristä
konsolit liesikupuun.
Liitäntä poistoilmakanavaan
Yhdistä liesikupu putkella tai letkulla, Ø125
mm.
Kuva 7
Huom!
Jos asennukseen käytetään liitosletkua,
se on asennettava kiinteästi lähimpään
liitoskohtaan, Kuva 7.
Ulosvedettävän etuosan säätö
Kuva 8
Vedä etuosa kokonaan ulos. Irrota liesiku-
vun alapuolella olevan etuosan pysäyttimen
ruuvit ja vedä pysäytin niin pitkälle eteen
kuin se tulee, Kuva 8.
991.0356.828/125909/2015-02-13 19
Kuva 9
Työnnä etuosaa sisäänpäin, kunnes se aset-
tuu oikeaan kohtaan kaapin reunaa vasten,
Kuva 9. Vedä etuosa uudelleen ulos ja kiris-
tä pysäyttimen ruuvit.
Etulistan vaihto
Kuva 10
Etuosa on irrotettavissa etulistan vaihtoa
varten. Irrota kolme ruuvia kuvan mukaise-
sti Kuva 10.
20 991.0356.828/125909/2015-02-13
Kuva 9
Työnnä etuosaa sisäänpäin, kunnes se aset-
tuu oikeaan kohtaan kaapin reunaa vasten,
Kuva 9. Vedä etuosa uudelleen ulos ja kiris-
tä pysäyttimen ruuvit.
Etulistan vaihto
Kuva 10
Etuosa on irrotettavissa etulistan vaihtoa
varten. Irrota kolme ruuvia kuvan mukaise-
sti Kuva 10.
20 991.0356.828/125909/2015-02-13
Liesikuvun mukana saat mm. yksityiskohtaiset
asennusohjeet ja ruuvit kiinnittämistä varten.
Sähköasennus
Liesikuvun mukana tulee johto sekä maadoitettu pistoke
liitettäväksi maadoitettuun pistorasiaan. Pistorasiaan on
päästävä käsiksi myös asennuksen jälkeen.
HUOM.: Kanavan materiaalin, eristyksen ja asennuksen
on vastattava ruoanlaittoalueiden ilmanpoistosta
annettua paikallista lakia ja määräyksiä.
HUOM.: Kanava on asennettava siten, että sen
puhdistaminen on helppoa.
HUOM
HUOM

14
E osoittaa paine-eron mittausliitännän paikan Enervent
-liesikuvussa
KÄYTTÖÖNOTTO
Katso erillisasennuksen käyttöönotto
eWind-asennusohjeesta.
Liesikuvun asennuksessa on otettava huomioon seuraavat
asiat:
• Ilmavirtauksen kalibrointi tehdään eWind-
asennusohjeessa kuvatulla tavalla.
• Jotta liesikuvun tehostettu ilmanvaihto toimisi oikein,
parametri c12 takkatoiminnon aikaraja/liesikuputila,
on oltava 0. Tämä myös poistaa takkatoiminnon
käytöstä.
• Haluttu ilmanvaihdon tila valitaan eWind
käyttöpaneelista. Kun liesikuvun läppä aukaistaan
siirtyy ilmanvaihto automaattisesti PdC
(Pressure difference Compensation) -tilaan, joka
ilmaistaan eWind käyttöpaneelista. PdC-tilan
aikana ei ilmanvaihdon tilaa voi muuttaa eWind
käyttöpaneelista.
• Normaalin ilmavirtauksen kalibroinnin jälkeen on
vielä tehtävä liesikuvun tehostetun ilmanvaihdon
tilan (PdC-tila) ilmavirtojen kalibrointi, kun liesikuvun
sulkuläppä on auki-asennossa. Tämän ilmavirtauksen
kalibroinnin tarkoitus on tasapainottaa ilmanvaihtoa
myös liesikuvun sulkuläpän ollessa auki.
• Parametrit c10 Extract fan speed, fireplace mode
(C10 Poistopuhaltimen nopeus, takkatila) ja
c11 Supply air fan speed, fireplace mode (C11
Tulopuhaltimen nopeus, takkatila) määräävät
tulo- ja poistoilmavirtaukset liesikuvun tehostetun
ilmanvaihdon (PdC-tilan) aikana.
• Poistoilmavirtausta on säädettävä liesikuvun
tehostetun ilmanvaihdon aikana siten, että
ilmanpoisto liesikuvusta on riittävää ruoanlaiton
aikana. Säädä tuloilmavirtaus siten, että ilmanvaihto
pysyy tasapainoisena (pieni alipaine) käytettäessä
liesikuvun tehostettua ilmanvaihtoa.
• Tasapainoinen ilmanvaihto liesikuvun tehostetun
ilmanvaihdon aikana voidaan varmistaa kahdella eri
tavalla:
• Mittaa kokonaispoistoilmavirtaus
liesikuvun tehostetun ilmanvaihdon
aikana jäteilmakanavasta ja vertaa sitä
kokonaistuloilmavirtaukseen.
• Jos liesikuvussa on paine-eron mittausliitäntä
ja jos liesikuvusta on saatavana pakotetun
ilmanvaihdon ilmavirtauskaavio, sen avulla
voidaan mitata liesikuvun ilmavirtaus liesikuvun
tehostetun ilmanvaihdon tilassa. Lisää tämä
ilmavirtaus poistoilman päätelaitteista mitattuun
ilmavirtaukseen, kun liesikuvun tehostettu
ilmavirtaus on käytössä. Se kertoo liesikuvun
tehostetun ilmanvaihdon aikana tapahtuvan
kokonaispoistoilmavirtauksen, jota voidaan
verrata kokonaistuloilmavirtaukseen.
HUOM: Liesikuvun läpi ei saa kulkea ilmanvaihdon
perusilmavirtausta.
HUOM

15Ammattilaisen asennusohje
FI
Tekniset tiedot
Katso ilmanvaihtolaitteen tekniset tiedot
eWind-asennusohjeesta.
Enervent -liesikuvun paineenlasku-/ilmavirtauskaavio
Enervent -liesikupujen pakotetun ilmanvaihdon
ilmavirtauskaavio (PdC-tila)
Enervent Standard -liesikuvun tekniset tiedot
Leveys 598 mm
Syvyys 466 mm
Korkeus 80 mm
Kanavaliitäntä ø 125 mm
Valaistus 11 W:n loisteputki G 23
-kannalla
Virtalähde 230 V~ Ilmanvaihtolaitteesta
Minimikorkeus
lämpölevyn yläpuolella
Sähkö 500 mm, kaasu 650 mm
Enervent Premium -liesikuvun tekniset tiedot
Leveys 598 mm
Syvyys Min. 265 mm, max. 444 mm
Korkeus 97 mm
Kanavaliitäntä ø 125 mm
Valaistus LED 2x2 W
Virtalähde 230V ~ suojamaadoitettu
pistorasia
Minimikorkeus
liesitason yläpuolella
Sähkö 450 mm, kaasu 650 mm

16
Imkanalen för spiskåpan måste utformas och
isoleras i enlighet med lokala byggnads- och
brandföreskrifter.
Säkerställ minimiavståndet mellan kokplatta och
spiskåpa från spiskåpans måttbild.
VARNING
VARNING
SÄKERHET
Allmänt Elsäkerhet
Kontrollera alltid att aggregatets
matningsspänning är bortkopplad innan du
öppnar serviceluckan.
Endast behörig elinstallatör får göra ingrepp i
aggregatets elskåp.
Iaktta lokala bestämmelser om elinstallationer.
När en funktionsstörning inträffar, utred alltid
orsaken till störningen innan du startar om
aggregatet.
När du har brutit strömmen, vänta två (2)
minuter, innan du påbörjar underhållet. Även om
strömmen har brutits fortsätter fläktarna att rotera
och värmebatteriet förblir varmt en stund
Kontrollera att aggregatet är helt bortkopplat
från elnätet innan du utför spänningstester,
isolationsmätningar eller andra elarbeten eller
-mätningar. Sådana arbeten kan skada känslig
elutrustning.
Övervakningsinstrument som används i
ventilationsaggregat kan orsaka läckström. Det
kan inverka på jordfelsskyddet.
Alla ventilationsaggregat som utrustats med ett
styrsystem måste förses med överspänningsskydd.
FARA FARA
FARA
VARNING
VARNING
OBS
OBS
OBS

17Installationsanvisningar för installatörer
SV
LEVERANSINNEHÅLL
Produktnummer Produktnamn
K240130301 Spiskåpa Standard Plus vit
K240130302 Spiskåpa Standard Plus rostfritt stål
K240130201 Spiskåpa Premium vit
K240130202 Spiskåpa Premium rostfritt stål
Spiskåpemodeller
Enervent Standard -spiskåpa
Enervent Premium -spiskåpa
anslutningsstos
anslutningsstos
konsoler för montering
elkabel
instruktion
instruktioner
skruvar
skruvar
kabel för indikering
av spiskåpeläge
Enervent Standard -spiskåpa
Enervent Premium -spiskåpa
fettfilter
fettfilter
kabel för indikering av
spiskåpeläge samt belysning

18
Denna manual är avsedd att komplettera eWind
installationsmanualen vid installation av Enervent
spiskåpa och vid anslutning till Enervent
ventilationsaggregat.
Om eWind installationsmanualen och denna manual
avviker från varandra, skall denna manual följas.
I andra fall följ instruktionerna i eWind
installationsmanualen.
Installationsalternativ
Spiskåpans imkanal ansluts till ventilationsaggregatets
spiskåpeanslutning. Pinion ventilationsaggregat har två
alternativa anslutningssätt. Pinion ON har spiskåpan
monterad direkt under Pinion aggregatet. Samt Pinion
OFF, där spiskåpan är ansluten med en egen imkanal till
Pinion ventilationaggregatets spiskåpeanslutning ovanpå
aggregatet. I alla övriga Enervent ventilationsaggregat
ansluts spiskåpan till ventilationaggregatet med
skild imkanal (OFF-anslutningssätt). Endast Enervent
Standard spiskåpor kan anslutas enligt Pinion
ON-anslutningssättet. Alla övriga spiskåpor måste anslutas
enligt OFF-anslutningssättet. Anslut spiskåpans imkanal till
ventilationsaggregatets spiskåpeanslutning.
Spiskåpan
Alla spiskåpor som ansluts till Enervent
ventilationsaggregat måste uppfylla följande krav:
• Spiskåpan måste vara utrustat med fettfilter.
• Spiskåpan får ej vara försedd med egen fläkt.
• Spiskåpan måste vara försedd med en potentialfri
NO-kontakt (normalt öppen), som sluts när spiskåpans
spjäll är i öppet läge.
• Spiskåpan måste vara försed med ett timerstyrt spjäll
som stängs automatiskt efter en förinställd tid (max
60 minuter). Det är inte tillåtet att leda ventilationens
grundflöde genom spiskåpan.
INSTALLATION AV SPISKÅPA
Spiskåpan får ej anslutas till ventilationens
frånluftskanal.
VARNING

19Installationsanvisningar för installatörer
SV
Bild 1. Ventilationsaggregat installerat enligt
ON-anslutningssättet.
Bild 2. OFF-anslutningssätt med Pinion aggregat använt som
exempel.

20
Installation av spiskåpa med
ON-installationssättet
Observera att vid användande av ON-installationssätt
leds kondensvattenbortföringens dränering ut genom
spiskåpans baksida. Om det finns en vägg bakom
spiskåpan, måste förberedelser göras för att leda
dräneringsröret antingen inne i väggen eller utanpå, till
ett lämpligt avlopp.
• Installera ventilationsaggregatet enligt dess
monteringsanvisningar, antingen direkt på väggen eller
genom att använda vägg- / takmonteringsskiva. Följ
tillverkarens anvisningar samt lokala lagar och förordningar
gällande minimiavstånd mellan kokplatta och undersidan
av spiskåpan.
• Avlägsna skyddsplåten under ventilationsaggregatet
(8 skruvar).
• Avlägsna den förskurna isoleringen från
ventilationaggregatets botten. Två olika
anslutningsgshål för anslutningsstosen är tillgängliga
(100 mm och 125 mm).
• Vid behov gör hål i spiskåpans skal för genomföringar
för dräneringsrör, elkabel och låsskruvarna för
vägg- / takmonteringsskivan (om använd). Elkabelns
genomföring till ventilationsaggregatet måste
vara vattentät för att förhindra att eventuellt
kondensvatten rinner in i spiskåpan.
Enervent Standard spiskåpans anslutningsstos. A = Axel
som öppnar spjället. B = Anslutningsstosens styrpinnar.
ON-installationssätt
med Enervent
Standard spiskåpa
500/650
Enervent Standard
spiskåpans minimiavstånd
från el- / gaskokplatta.
OBS! Beakta korrekt kabeldragning i Pinion Arctic
höger modellen. Kabeln måste monteras framför
förvärmningsvärmaren enligt bilden ovan.
OBS
• Vid behov installera spiskåpans anslutningsstos.
Kontrollera att spjället fungerar korrekt.
• Montera spiskåpan till ventilationsaggregatets botten
med plåtskruvar. Förberedda skruvhål finns färdigt i
ventilationsaggregatets botten.
• Montera elkabeln genom genomföringen i
ventilationsaggregatets högra nedre bakre hörn. Dra
elkabeln till ventilationsaggregatets elskåp. Anslut
kabeln enligt elschemat.
• Anslut vid behov kondensvattenbortföringen via ett
vattenlås till lämpligt avlopp.
