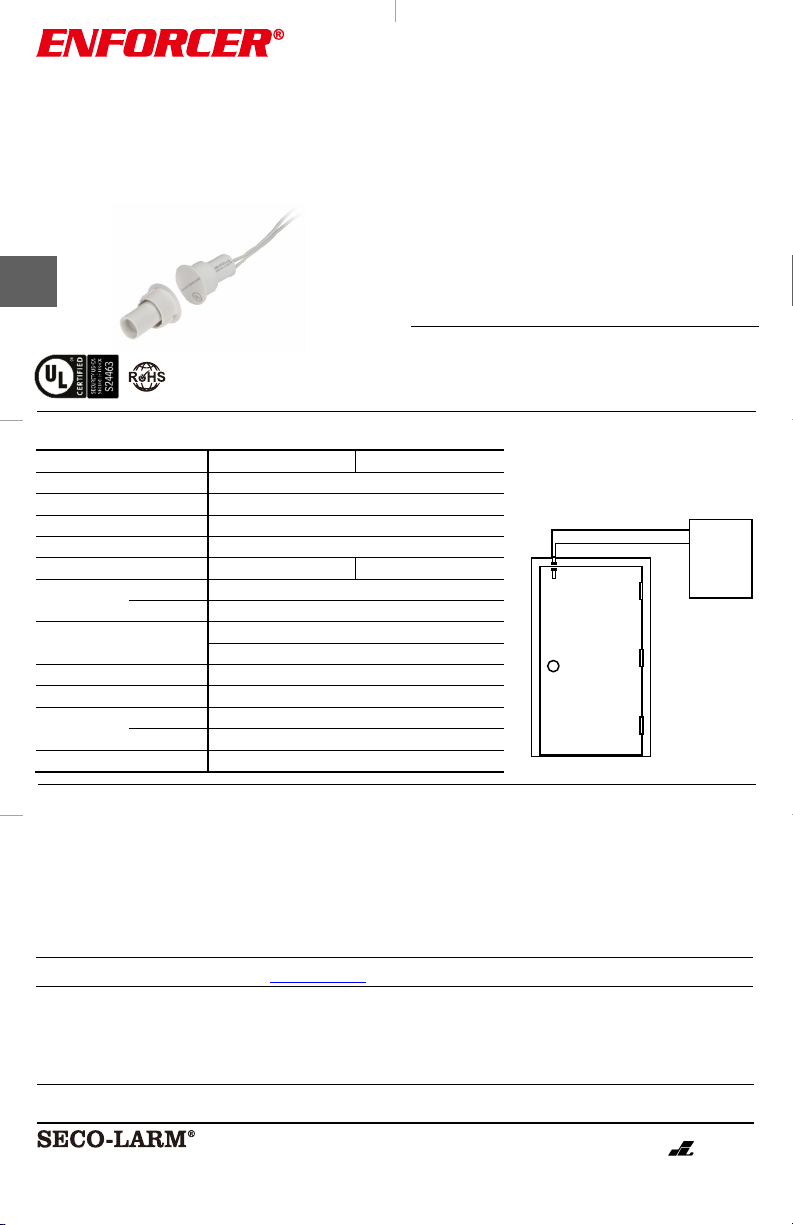

ENFORCER SM-4105-LQ/W User manual

3
/
4
" Steel
-
Door Recessed
-
Mount Contact
SM-4105-LQ/W / SM-4105-LQ/B
Manual
U.S.A., Inc.
16842 Millikan Avenue, Irvine, CA 92606
Website:
www.seco
larm.com
Phone: (949) 261
2999 | (800) 662
0800
Email: sales@seco
larm.com
®
PICNN1
MI_SM 4105 LQ_220303_ML.docx
•Used for steel framed doors and windows where
space is limited or to avoid unslightly installations
•Strong, one piece construction
•18″ (46cm) Wire leads
•High impact ABS plastic
•Sitch and magnet have ribs for securing in holes
•Contact reed switch is SPST, iridium plated to
have a high melting point and Vickers hardness
for higher power handling and longer expected life
•For closed loop circuits
•1″ (25mm) Gap
•Lifetime limited warranty
Parts List
1
0
x
Contact switches
10
x
Magnets
1x
Manual
NOTICE: The SECO LARM policy is one of continual development and improvement. For that reason, SECO LARM reserves the right to change specifications without notice. SECO
LARM is also
not responsible for misprints. All trademarks are the property of SECO LARM U.S.A., Inc. or their respective owners. Copyright © 2022 SECO LARM U.S.A., Inc. All rights reserved.
Specifications Overview
SM
4105
LQ/W
shown
Model SM-4105-LQ W SM-4105-LQ B
Loop type Closed loop
Electrical configuration N.O. (SPST)
Operation gap 1" (25mm)
Connectors 18" (46cm) Leads
Housing color White Brown
Material Case High impact ABS plastic
Contacts Iridium plated
Contact rating 1.0A@10VDC (max.)
10W (max.)
Operating temperature 15°~160° F ( 25°~70° C)
Switch cycles 50 Million (0.1mA@5VDC)
Dimensions
Switch 1
3
/
16
"xø
15
/
16
" (30xø24 mm)
Magnet 1
3
/
16
"xø
15
/
16
" (30xø24 mm)
Magnet type Rare earth neodymium alloy
P
rotected side of the door/window.
GND
N.O.
Hinged side
of door
Alarm
Control
Panel
Installation
Please read the manual carefully before you begin the installation.
1. Mount the contact above the door or window in the frame. For doors, ensure that the mounting is farthest
from the hinged side of the door.
2. Connect the two wires to the alarm control panel.
3. Mount the magnet in the door/window so that it will face the contact. Be sure that the gap between the
contact and magnet does not exceed 1" (25mm).
LIMITED LIFETIME WARRANTY: This SECO LARM product is warranted against defects in material and workmanship while used in normal service for the lifetime
of the product. SECO LARM’s
obligation is limited to the repair or replacement of any defective part if the unit is returned, transportation prepaid, to SECO LARM. Under no circu
mstances will SECO LARM be responsible for any
costs or charges for removal, installation, or reinstallation. This Warranty is void
if damage is caused by or attributed to acts of God, physical or electrical misuse or abuse, neglect, repair, or
alteration, improper or abnormal usage, or faulty installation, or if for any other reason SECO LARM determines that such equipment is not ope
rating properly as a result of causes other than defects
in material and workmanship. The sole obligation of SECO LARM, and the purchaser’s exclusive remedy, shall be limited to repa
ir or replacement only, at SECO LARM’s option. In no event shall
SECO LARM be liable for any special, collateral, incidental, or consequential personal or property damages of any kind to the purchaser
or anyone else. This lifetime limited warranty is for products
sold and installed in the United States and Canada. For all other countries the warranty is 1 (one) year.
California Proposition 65 Warning: These products may contain chemicals which are known to the State of California to cause cancer and birth defects or other re
productive harm. For more
information, go to www.P65Warnings.ca.gov.

Contacto de Montaje
Empotrado de Puerta de
Acero de
3
/
4
"
SM-4105-LQ/W / SM-4105-LQ/B
Manual
®
PICNN1
MI_SM 4105 LQ_220303_ML.docx
ES
AVISO: La póliza de SECO LARM es de desarrollo y mejora continua. Por esa razón, SECO
LARM se reserva el derecho de cambiar las especificaciones y los precios sin previo aviso.
SECO LARM tampoco es responsable de errores de impresión. Todas la marcas comerciales son propiedad de SECO LARM U.S.A., Inc. o sus respectivos propietarios. Copyright © 202
2
SECO LARM U.S.A, Inc. Todos los derechos reservados.
Especificaciones Visión General
•Se utiliza para puertas y ventanas con marco de acero
donde el espacio es limitado o para evitar instalaciones
antiestéticas
•Construcción de una sola pieza fuerte
•Cables de 18" (46cm)
•Plástico ABS de alto impacto
•El interruptor y el imán tienen costillas para asegurar
en los agujeros
•El interruptor de lengüeta de contacto es SPST,
chapado en iridio para tener un alto punto de fusión y
dureza Vickers para un mayor manejo de la potencia y
una vida útil más larga
•Para lazo cerrado
•Brecha de 1" (25 mm)
•Garantía limitada de por vida
Lista de Partes
10x
Interruptores de Contacto
10x
Imanes
1x
Manual
Instrucciones de Instalación
Por favor lea el manual antes de usar el equipo.
1. Monte el contacto encima de la puerta o ventana en el marco. Para puertas, asegúrese de que el montaje esté
más alejado del lado con bisagras de la puerta.
2. Conectar los dos cables al panel de control de alarma.
3. Monte el imán en la puerta/ventana de modo que quede orientado hacia el contacto. Asegúrese de que el
espacio entre el contacto y el imán no exceda las 1" (25mm).
U.S.A., Inc.
16842 Millikan Avenue, Irvine, CA 92606
Website: www.seco
larm.com
Phone: (949) 261
2999 | (800) 662
0800
Email: sales@seco
larm.com
GARANTÍA LIMITADA DE POR VIDA: Este producto SECO LARM está garantizado contra defectos en materiales y mano de obra mientras se usa en servicio normal dura
nte toda la vida útil del
producto. La obligación de SECO LARM se limita a la reparación o reemplazo de cualquier pieza defectuosa si la unidad se devuelve, con el transporte
prepago, a SECO LARM. Bajo ninguna
circunstancia, SECO LARM será responsable de los costos o cargos por la desinstalación, instala
ción o reinstalación. Esta garantía es nula si el daño es causado o se atribuye a actos de Dios, mal
uso físico o eléctrico, abuso, negligencia, reparación o alteración, uso incorrecto o anormal, o instalación defectuosa, o si, por cualquier otra razón, SE
CO LARM determina que dicho equipo no
funciona correctamente como resultado de causas distintas a defectos en el material y la mano de obra. La única obligación de
SECO LARM, y el remedio exclusivo del comprador, se limitará a la
reparación o reemplazo únicamente, a opción de SECO LARM. En ningún caso, SECO LARM será responsable por cualquier daño personal o de propiedad especia
l, colateral, incidental o
consecuente de cualquier tipo al comprador o cualquier otra persona. Esta garantía limitada de por vida
es para productos vendidos e instalados en los Estados Unidos y Canadá. Para todos los
demás países, la garantía es de 1 (un) año.
Advertencia de la Propuesta 65 de California: Estos productos pueden contener sustancias químicas que el estado de California reconoce como causantes de cáncer y defecto
s de nacimiento u
otros daños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov.
