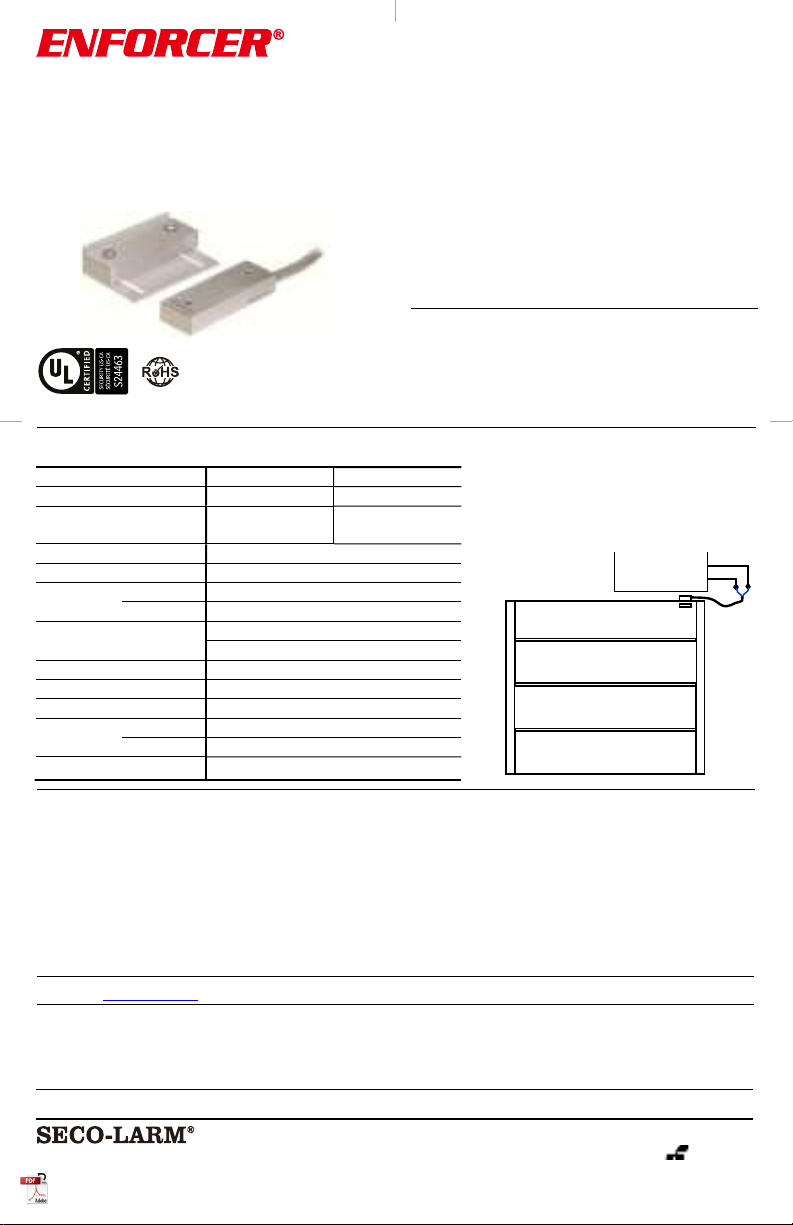

ENFORCER SM-4601-LQ User manual

Industrial Wide
-
Gap
Magnetic Contacts
SM-4601-LQ / SM-4601-L3Q
Manual
U.S.A., Inc.
16842 Millikan Avenue, Irvine, CA 92606
Website: www.seco
-
larm.com
Phone: (949) 261
-
2999 |
(800) 662
-
0800
Email: sales@seco
-
larm.com
®
PICNN1
MI_SM-4601-LxQ_220415_ML.docx
 Useful for industrial situations where a wide-gap,
surface mount contact is needed
 36″ (91cm) Wire leads enclosed in armored cable
 Contact switch has iridium-plating for a high
melting point and Vickers hardness for higher
power handling and a longer expected life
 Weatherproof (IP65) and sealed for outdoor use
 Rugged aluminum housing
 3″ (76mm) Gap
 Mounting bracket included
 Lifetime limited warranty
Parts List
1x
Contact switches
1
x
Magnets
2x
Mounting screws
1x
Manual
1x
Mounting bracket
NOTICE: The SECO-LARM policy is one of continual development and improvement. For that reason, SECO-LARM reserves the right to change specifications without notice. SECO-
LARM is also
not responsible for misprints. All trademarks are the property of SECO-LARM U.S.A., Inc. or their respective owners. Copyright © 2022 SECO-LARM U.S.A., Inc. All rights reserved.
Specifications Overview
SM-4601-LQ shown
Model
SM
-
4601
-
LQ
SM
-
4601
-
L
3
Q
Loop type
Closed loop
Open/closed loop
Electrical configuration N.O. (SPST) NO/NC
(Form C
–
SPDT
)
Operation gap 3" (76mm)
Connectors 36" (91cm) Leads
Material
Case
Aluminum
Contacts Iridium plated
Contact rating 1.0A@10VDC (max.)
10W (max.)
Switch cycles 50 Million (0.1mA@5VDC)
IP Rating IP65 Weatherproof
Operating temperature
-
15°~160° F (
-
25°~70° C)
Dimensions
Switch 3″x1″x1/2″ (76x25x13 mm)
Magnet 3″x1″x1/2″ (76x25x13 mm)
Magnet type Rare-earth neodymium
Installation
Please read the manual carefully before you begin the installation.
1. Mount the contact on the track in a safe location away from equipment interference and near where the
magnet will be when the door is closed.
2. Run the armored cable out of the way. Run wires from the alarm control panel and connect to the
corresponding wires extending from the cable armor.
3. Mount the magnet on the roll up door so that it will trigger the contact when the door is closed. Be sure
that the gap between the contact and magnet does not exceed 3" (76mm).
LIMITED LIFETIME WARRANTY: This SECO-LARM product is warranted against defects in material and workmanship while used in normal service for the lifetime
of the product. SECO-LARM’s
obligation is limited to the repair or replacement of any defective part if the unit is returned, transportation prepaid, to SECO-LARM. Under no circumstance
s will SECO-LARM be responsible for any
costs or charges for removal, installation, or reinstallation. This Warranty is void if dam
age is caused by or attributed to acts of God, physical or electrical misuse or abuse, neglect, repair, or
alteration, improper or abnormal usage, or faulty installation, or if for any other reason SECO-LARM determines that such equipment is not operating
properly as a result of causes other than defects
in material and workmanship. The sole obligation of SECO-LARM, and the purchaser’s exclusive remedy, shall be limited to repa
ir or replacement only, at SECO-LARM’s option. In no event shall
SECO-LARM be liable for any special, collateral, incidental, or consequential personal or property damages of any kind to the purchaser or an
yone else. This lifetime limited warranty is for products
sold and installed in the United States and Canada. For all other countries the warranty is 1 (one) year.
California Proposition 65 Warning: These products may contain chemicals which are known to the State of California to cause cancer and birth defects or other re
productive harm. For more
information, go to www.P65Warnings.ca.gov.
GND
N.O.
A
larm Control
Panel
 Contact and magnet must be installed on
the protected side of the door.
 Wiring shown is for the SM-4601-LQ.
SM-4601-L3Q will be different.
SM-4601-LQ only

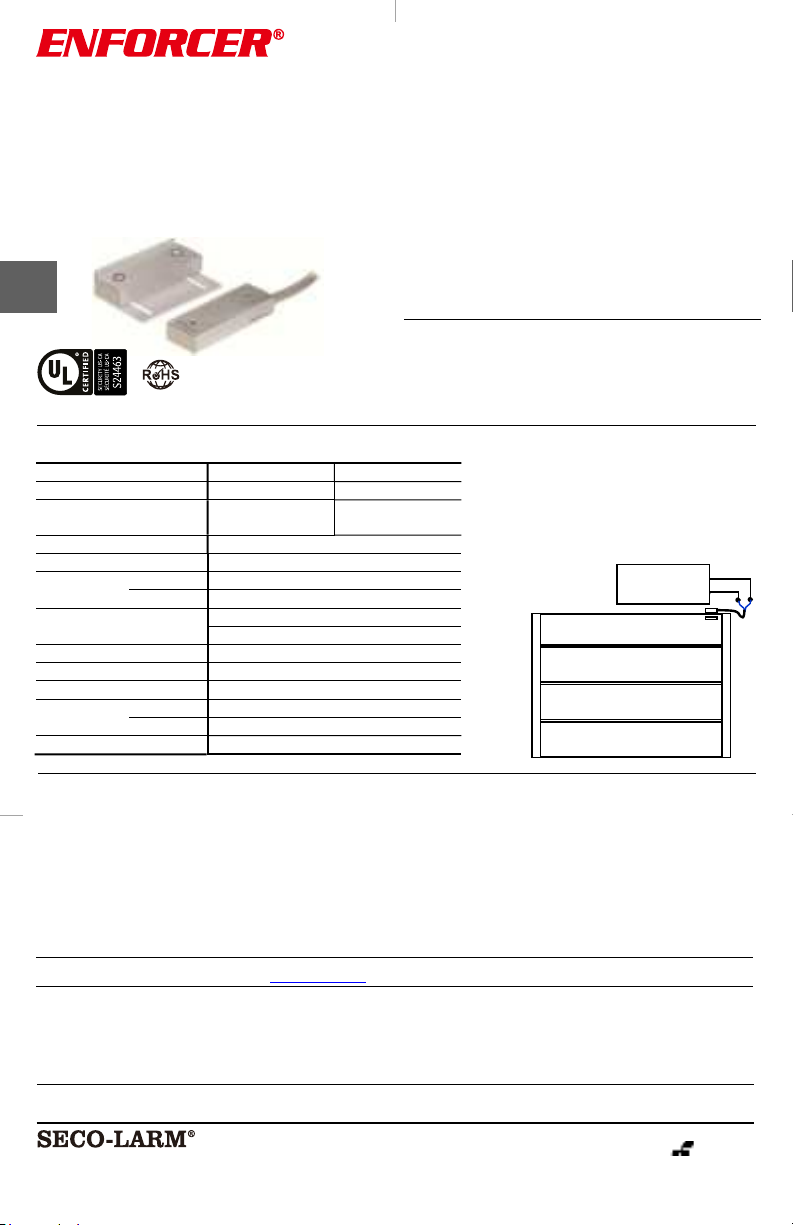

Contactos Magnéticos
Industriales de Amplia
Brecha
SM-4601-LQ / SM-4601-L3Q
Manual
®
PICNN1
MI_SM-4601-LxQ_220415_ML.docx
ES
AVISO: La póliza de SECO-LARM es de desarrollo y mejora continua. Por esa razón, SECO-LARM se reserva el derecho de cambiar las e
specificaciones y los precios sin previo aviso.
SECO-LARM tampoco es responsable de errores de impresión. Todas la marcas comerciales son propiedad de SECO-LARM U.S.A., Inc. o sus respectivos propietarios. Copyright © 202
2
SECO-LARM U.S.A, Inc. Todos los derechos reservados.
Especificaciones Visión General

Útil para situaciones industriales donde una amplia
brecha, superficie se necesita contacto de montaje
 Cables de alambre de 36" (91 cm) encerrados en
cable blindado
 El interruptor de caña de contacto está chapado en
iridio para tener una alta fusión punto y dureza Vickers
para un mayor manejo de potencia y vida esperada
más larga
 Resistente a la intemperie (IP65) y sellado para uso
en exteriores
 Carcasa de aluminio resistente
 Brecha de 3" (76mm)
 Soporte de montaje incluido
 Garantía limitada de por vida
Lista de Partes
1x
Interruptores de Contacto
1x
Imanes
2x
Tornillos de montaje
1x
Manual
1x
Soporte de montaje
Instrucciones de Instalación
Por favor lea el manual antes de usar el equipo.
1. Monte el contacto en la pista en un lugar seguro lejos de la interferencia del equipo y cerca de donde estará el
imán cuando la puerta está cerrada.
2.
Ejecutar el cable blindado fuera del camino. Pase los cables desde el panel de control de la alarma y conéctelos
a los cables que se extienden desde la armadura del cable.
3. Monte el imán en la puerta enrollable de manera que dispare el contacto cuando la puerta esté cerrada.
Asegúrese de que la separación entre el contacto y el imán no exceda las 3" (76mm).
U.S.A., Inc.
16842
Millikan Avenue, Irvine, CA 92606
Website: www.seco
-
larm.com
Phone: (949) 261
-
2999 | (800) 662
-
0800
Email: sales@seco
-
larm.com
GARANTÍA LIMITADA DE POR VIDA: Este producto SECO-LARM está garantizado contra defectos en materiales y mano de obra mientras se usa en servicio normal dura
nte toda la vida útil del
producto. La obligación de SECO-LARM se limita a la reparación o reemplazo de cualquier pieza defectuosa si la unidad se devuelve, con el transporte prepago, a SECO-LARM. Baj
o ninguna
circunstancia, SECO-LARM será responsable de los costos o cargos por la desinstalación, instalación o reinstalación. Esta
garantía es nula si el daño es causado o se atribuye a actos de Dios, mal
uso físico o eléctrico, abuso, negligencia, reparación o alteración, uso incorrecto o anormal, o instalación defectuosa, o si, por cualquier otra razón, SECO-LARM determina que dich
o equipo no
funciona correctamente como resultado de causas distintas a defectos en el material y la mano de obra. La única obligación de
SECO-LARM, y el remedio exclusivo del comprador, se limitará a la
reparación o reemplazo únicamente, a opción de SECO-LARM. En ningún caso, SECO-LARM será responsable por cualquier daño personal o de propiedad especial, colateral, incidental o
consecuente de cualquier tipo al comprador o cualquier otra persona. Esta garantía limitada de por vida es para productos vendidos
e instalados en los Estados Unidos y Canadá. Para todos los
demás países, la garantía es de 1 (un) año.
Advertencia de la Propuesta 65 de California: Estos productos pueden contener sustancias químicas que el estado de California reconoce como causantes de cáncer y defecto
s de nacimiento u
otros daños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov.
SM
-
4601
-
LQ
mostrado
Modelo
SM
-
4601
-
LQ
SM
-
4601
-
L3Q
Tipo de circuito
Cerrado
Abierto/cerrado
Configuración eléctrica N.A. (SPST)
NA/NC
(Form C
–
SPDT
)
Brecha de
operación
3" (76mm)
Connectores
36" (91cm) Cables conductores
Material
Caja
Aluminio
Contactos
Chapado en iridio
Puntuación de contactos
1.0A@10V
C
C (max.)
10W (max.)
Ciclos de conmutación
50 Million
es
(0.1mA@5V
C
C)
Clasificación IP
IP65
Resistente a la intemperie
Temperatura
-
15°~160° F (
-
25°~70° C)
Dimensiones
Interruptor
3
″x1″x
1
/
2
″ (76x25x13 mm)
Imán
3
″x1″x
1
/
2
″ (76x25x13 mm)
Tipo de imán
Neodimio de tierras raras

El
contacto y el imán deben estar instalados
en el lado protegido de la puerta
 El cableado mostrada es para el
SM-4601-LQ. El SM-4601-L3Q serán
diferentes.
GND
N.A.
Panel de control
de alarma
Sola SM
-
4601
-
LQ
