ensto SMARTCLOSER User manual

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.100.2020
1 (101)
Ensto Novexia SAS
210 rue Léon Jouhaux
BP 10446
69656 Villefranche-sur-Saône Cedex,
France
Tel. [phone]
Fax [phone]
4PR-F8-H
Manuel d'installation Smartcloser –poteau béton
Français
Smartcloser installation manual –concrete pole
English

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
2 (101)
4PR-F8-H
Français
Généralités
- Avant le déballage
> Vérifier que le produit dans son emballage n’a pas été endommagé lors du transport.
> Vérifier que le produit convient à l’installation prévue.
- Avant installation
> Lire soigneusement la notice d’utilisation avant d’installer ou d’utiliser ce produit.
> Procéder à l’installation de façon prudente, en vous assurant que le matériel reste propre au cours de l’opération.
- Après l’installation
> Si vous installez ce produit pour d’autres, pensez à laisser la notice à l’utilisateur final.
> Nettoyez le lieu de travail après l’installation.
Mentions légales
Le produit ne peut être installé que par une personne compétente ayant une formation suffisante sur les
pratiques d’installation et une connaissance adéquate des bonnes pratiques de sécurité et d’installation en
matière d’équipements électriques. Si la réglementation locale prévoit des dispositions relatives à cette formation
ou à cette connaissance suffisante en termes d’installation d’équipements électriques, lesdites dispositions
devront être respectées par cette personne.
Ensto Novexia n’assume aucune responsabilité concernant tout dommage sur les biens ou les personnes, causé
par une mauvaise installation, une mauvaise manipulation ou par manque de conformité aux consignes de
sécurité
AVERTISSEMENT :
Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs,
utilisateurs et techniciens suivent le déroulement et précautions décrites dans cette notice.
Le non-respect de ces instructions peut provoquer un endommagement du produit et des
blessures graves, voire mortelles.

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
3 (101)
4PR-F8-H
Sommaire
1 Présentation ...............................................................................................4
1.1. Finalité du produit ......................................................................................... 4
1.2. Caractéristiques générales ........................................................................... 4
1.3. Liste du matériel nécessaire à l’installation .................................................. 4
2 Installation .................................................................................................5
2.1. Précautions avant installation ....................................................................... 5
2.2. Opérations d’installation ............................................................................... 6
2.2.1. Installation sur simple poteau bois............................................................ 6
2.2.2. Installation sur double poteau bois ........................................................... 28
3 Mise en service...........................................................................................49
3.1. Points à vérifier avant mise en service ......................................................... 49
3.2. Liste des opérations de mise en service ....................................................... 49
3.3. Essais de fonctionnement ............................................................................ 50
4 Maintenance ...............................................................................................50
4.1. Préventive .................................................................................................... 50
4.2. Corrective ..................................................................................................... 50
6 Fin de vie du produit..................................................................................50

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
4 (101)
4PR-F8-H
1 Présentation
1.1. Finalité du produit
Destiné aux réseaux aériens, cet appareillage 38kV/ 630A a pour but d’assurer une continuité de
service du réseau. Ce disjoncteur, équipé d’un mécanisme permettant de détecter les défauts de
lignes, élimine ces défauts en engageant un cycle de réenclenchèrent
1.2. Caractéristiques générales
Coupure : ampoule à vide
Isolation : Résine époxy
Tension : 38kV
Courant : 630A
Pouvoir de coupure : 12.5kA
Normes Recloser : IEEE C37-60 et CEI 62271-111
Normes générales : CEI 62271-1 et CEI 62271-100
1.3. Liste du matériel nécessaire à l’installation (non fourni par Ensto
Novexia)
Nacelle élévatrice
Engin de levage (ou palan installé sur poteau)
Outillage à main
Bride de levage 150 kg
Outil de mesure
Câble aluminium pour raccordement Smartcloser et Transformateur

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
5 (101)
4PR-F8-H
2 Installation
2.1. Précautions avant installation
Avant toute opération d'installation, veillez à dégager au maximum la zone au pied du ou des
poteaux. Les éléments à soulever sont lourds et représentent un grand danger en cas de chute.
L'emballage du Smartcloser doit être positionné à l'horizontale avant d'être ouvert car il risquerait
de basculer. Les vis de maintien fixées à ses pieds doivent être enlevées seulement lorsque le
dispositif de levage est installé.
Respectez les consignes et l'ordre de montage des différents éléments pour ne pas endommager le
matériel.
Respecter les distances imposées entre les éléments à installer et entre les câbles : risque de choc
électrique.

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
6 (101)
4PR-F8-H
2.2. Opérations d’installation
2.2.1. Installation sur simple poteau béton
L1
L2
L3

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
7 (101)
4PR-F8-H
Kit NX2008757
(option)
Kit NX2008286
(option)
Kit NX2008113
(option)
Kit NX2008735
(option)
Kit NX2008755
350 +/-50
1500 mini
1400 mini
AVAL

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
8 (101)
4PR-F8-H
ETAPE 1 : installation du support Smartcloser NX2008755
La notice de montage de ce kit se trouve dans son emballage.
1400 mini
Kit NX2008755
Notice NX2008756
AVAL

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
9 (101)
4PR-F8-H
ETAPE 2 : installation du support parafoudres amont NX2008735 (option)
La notice de montage de ce kit se trouve dans son emballage.
Kit NX2008735
Notice NX2008736
350 +/-50
AVAL

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
10 (101)
4PR-F8-H
ETAPE 3 : installation du support transformateur NX2008757 (option)
La notice de montage de ce kit se trouve dans son emballage.
1500 mini
Kit NX2008757
Notice NX2008758

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
11 (101)
4PR-F8-H
ETAPE 4 : installation du support parafoudres aval NX2008286 (option) et du support
capteurs de tension NX2008113 (option)
Les notices de montage de ces kits se trouvent dans leurs emballages.
---------------------------------------- ou ------------------------------------
Kit NX2008286
Notice NX2008648
Montage des parafoudres aval avec capteurs de tension
Montage des parafoudres aval sans capteur de tension
Kit NX2008113
Notice NX2008643
Kit NX2008286
Notice NX2008648

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
12 (101)
4PR-F8-H
ETAPE 5 : installation et blocage du Smartcloser sur son support NX2008755
La notice de montage de ce kit se trouve dans son emballage.
Le levage s'effectue uniquement par les 4 anneaux de levage situés sur le corps du Smartcloser.

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
13 (101)
4PR-F8-H
ETAPE 6 : installation de l'anneau de commande manuelle
H M12
M 12
NX2006537
H M12
H M12 x 100

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
14 (101)
4PR-F8-H

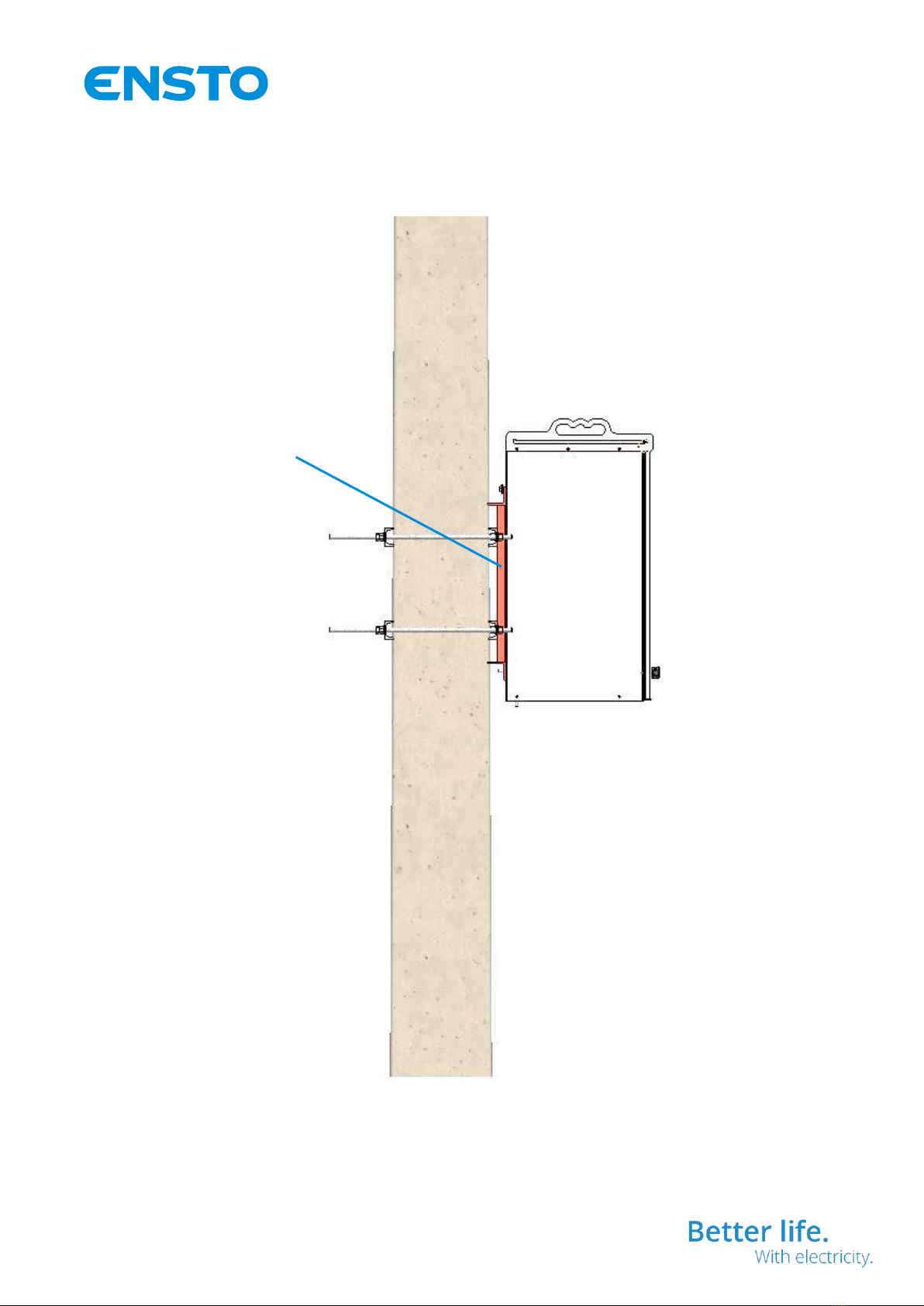

ETAPE 7 : installation du support coffret de contrôle NX2008759
La notice de montage de ce kit se trouve dans son emballage.
Kit NX2008759
Notice NX2008760

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
15 (101)
4PR-F8-H
ETAPE 8 : raccordement du circuit de terre
Le Smartcloser est destiné à être installé en équipotentialité. Toutes les parties métalliques doivent
être raccordées au câble de mise à la terre principal. Le circuit de mise à la terre est constitué d'un
câble de cuivre nu rigide de section 25mm² minimum. Il chemine le long du poteau et doit rester
fixé le plus loin possible des parties sous tension.
M 12
M 12
H M12
H M12
W 12

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
16 (101)
4PR-F8-H
Raccordement terre sur support parafoudres amont
Raccordement terre sur support parafoudres aval
Raccordement terre sur support Transformateur
Raccordement terre sur coffret

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
17 (101)
4PR-F8-H
ETAPE 9 : raccordement du Smartcloser au coffret
Raccordement du Smartcloser avec câble NX2007029
Raccordement des capteurs de tension (option) avec câbles NX2008695
Raccordement du transformateur (option) avec câble NXC320036
Vers coffret

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
18 (101)
4PR-F8-H
Vers coffret
L1
L2
L3

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
19 (101)
4PR-F8-H
400 max
Voir notice du coffret pour
le passage des câbles et les
instructions de câblages.

SMARTCLOSER - N°IFS NX2006818 / N° 72754_04
01.10.2020
20 (101)
4PR-F8-H
Détail du câble Smartcloser NX2007029
Numéro de fil / couleur
Fonction
1 / noir
Commun contacts de position
2 / noir
Contact position fermé
3 / noir
Contact position ouvert
4 / noir
Mesure courant phase 1
5 / noir
Mesure courant phase 2
6 / noir
Mesure courant phase 3
7 / noir
Tore homopolaire
8 / noir
Tore homopolaire
9 / noir
Libre
10 / noir
Libre
11 / noir
Libre
Vert Jaune
Commun de mesure courant
Détail du câble du transformateur NXC320036
Numéro de fil / couleur
Fonction
Marron
Phase
Bleu
Neutre
Détail du câble des capteurs de tension NX2008695
Numéro de fil / couleur
Fonction
Ame cuivre
Tension de phase
Tresse de blindage
commun
